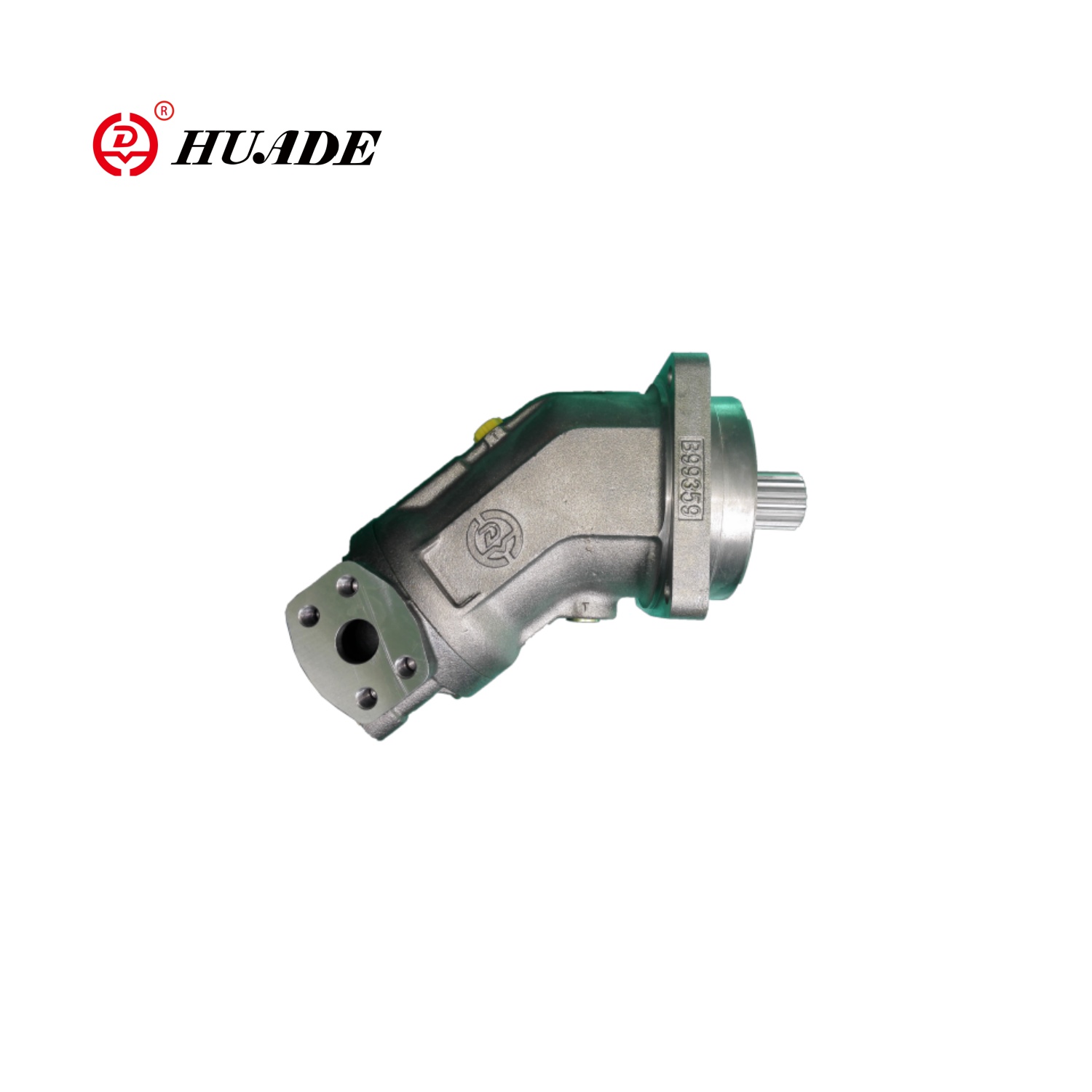

Αξονικό έμβολο σταθερό κινητήρα A2FM

Ο σταθερός κινητήρας με αξονικό έμβολο A2FM έχει εξαιρετικά υψηλή προσαρμοστικότητα και ευελιξία. Είναι κατάλληλο για εφαρμογές ανοιχτού και κλειστού κυκλώματος. Ο κινητήρας έχει τα χαρακτηριστικά της συμπαγούς σχεδίασης, της υψηλής συνολικής απόδοσης και της οικονομικής και πρακτικής εφαρμογής.

Παράμετρος προϊόντος του αξονικού εμβόλου σταθερού κινητήρα A2FM

■Τσιμούχα άξονα… Επιτρεπόμενη φόρτιση πίεσης

☑Η διάρκεια ζωής του στεγανοποιητικού άξονα επηρεάζεται από την ταχύτητα της μονάδας αξονικού εμβόλου και την πίεση αποστράγγισης της θήκης (πίεση θήκης).

☑Η μέση διαφορική πίεση των 2 bar μεταξύ της θήκης και της πίεσης περιβάλλοντος δεν μπορεί να υπερβεί διαρκώς σε κανονική θερμοκρασία λειτουργίας.

☑ Για υψηλότερη διαφορική πίεση σε μειωμένη ταχύτητα, βλέπε διάγραμμα. Επιτρέπονται στιγμιαίες αιχμές πίεσης (t < 0,1 s) έως και 10 bar. Η διάρκεια ζωής του στεγανοποιητικού άξονα μειώνεται με την αύξηση της συχνότητας των αιχμών πίεσης.

☑Η πίεση της θήκης πρέπει να είναι ίση ή μεγαλύτερη από την πίεση περιβάλλοντος.

■Εύρος θερμοκρασίας

☑ Το στεγανοποιητικό άξονα FKM μπορεί να χρησιμοποιηθεί για θερμοκρασίες αποστράγγισης θήκης από -25 °C έως +115 °C

☑ Για περιπτώσεις εφαρμογής κάτω από -25 °C, απαιτείται στεγανοποίηση άξονα NBR (επιτρεπόμενο εύρος θερμοκρασίας -40 °C έως +90 °C). Κατά την παραγγελία, αναφέρετε το στεγανοποιητικό άξονα NBR σε απλό κείμενο. Επικοινωνήστε μαζί μας.

■Κατεύθυνση ροής

■ Εύρος ταχύτητας

☑ Χωρίς όριο στην ελάχιστη ταχύτητα nmin. Εάν απαιτείται ομοιομορφία κίνησης, η ταχύτητα nmin δεν πρέπει να είναι μικρότερη από 50 rpm. Δείτε τον πίνακα τιμών για μέγιστη ταχύτητα.

■ Ρουλεμάν μεγάλης διάρκειας

☑ Μεγέθη 250-500

☑ Για μεγάλη διάρκεια ζωής και χρήση με υδραυλικά υγρά HF. Πανομοιότυπες εξωτερικές διαστάσεις με τον κινητήρα με τυπικά ρουλεμάν. Είναι δυνατή η μετέπειτα μετατροπή σε ρουλεμάν μεγάλης διάρκειας ζωής.

☑Συνιστάται η έκπλυση ρουλεμάν και θήκης μέσω της θύρας U.

■Ροή έκπλυσης...Συνιστάται

λιμάνια	Λιμάνι για	Διάγραμμα
Α, Β T	Λιμάνι εργασίας Θύρα αποστράγγισης

Χαρακτηριστικό προϊόντος και εφαρμογή του αξονικού εμβόλου σταθερού κινητήρα A2FM

Χαρακτηριστικά:

Κινητήρας HD-A2FM  Μεγέθη 5~500 Σειρά 6

Ονομαστική πίεση 400 bar/Μέγιστη πίεση 450 bar

▶ Σταθερός κινητήρας με περιστροφική ομάδα αξονικού κωνικού εμβόλου σχεδιασμού λυγισμένου άξονα, για

υδροστατικοί κινητήρες σε ανοιχτά και κλειστά κυκλώματα

▶ Για χρήση σε κινητές και σταθερές εφαρμογές, Η ταχύτητα εξόδου είναι

εξαρτάται από τη ροή της αντλίας και τη μετατόπιση του κινητήρα.

▶ Τα λεπτώς διαβαθμισμένα μεγέθη επιτρέπουν την εκτεταμένη προσαρμογή στο περίβλημα του δίσκου

▶ Υψηλή πυκνότητα ισχύος, Μικρές διαστάσεις, Υψηλή συνολική απόδοση, Καλά χαρακτηριστικά εκκίνησης, Οικονομικός σχεδιασμός, Μονοκόμματο κωνικό έμβολο με δακτυλίους εμβόλου για στεγανοποίηση.

Εφαρμογή:

Ο κινητήρας σταθερής μετατόπισης αξονικού εμβόλου άξονα A2FM χρησιμοποιείται ευρέως σε κινητά μηχανήματα και διάφορες βιομηχανικές περιπτώσεις, όπως εκσκαφείς, γερανοί, φορτωτές, κύλινδροι, μπετονιέρες και άλλα βαριά μηχανήματα και εξοπλισμός, καθώς και σε μεταλλουργία, εξόρυξη, πετρέλαιο, χημική βιομηχανία και άλλα βιομηχανικά πεδία.
