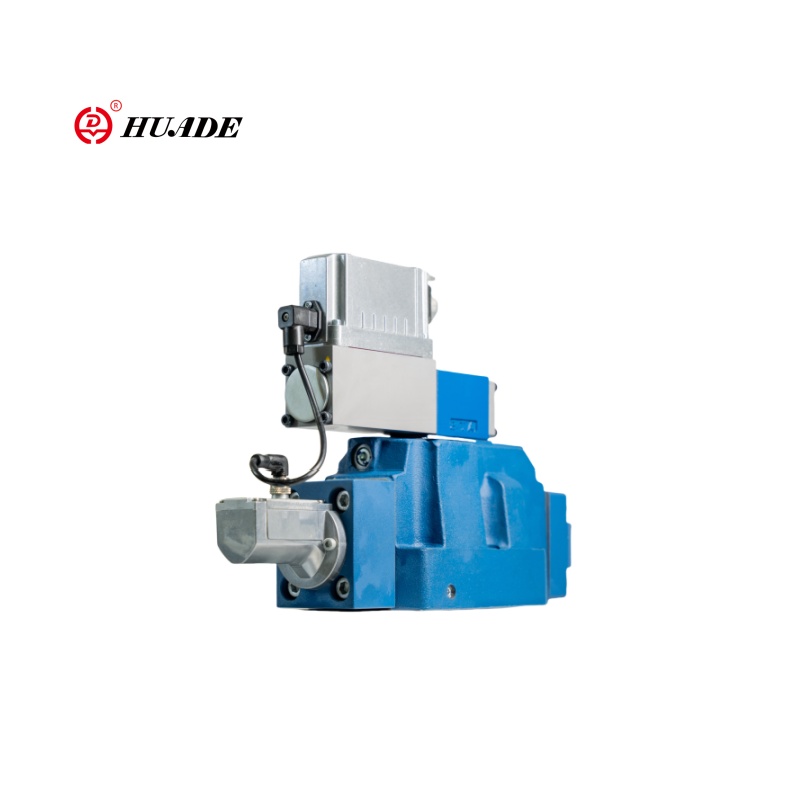

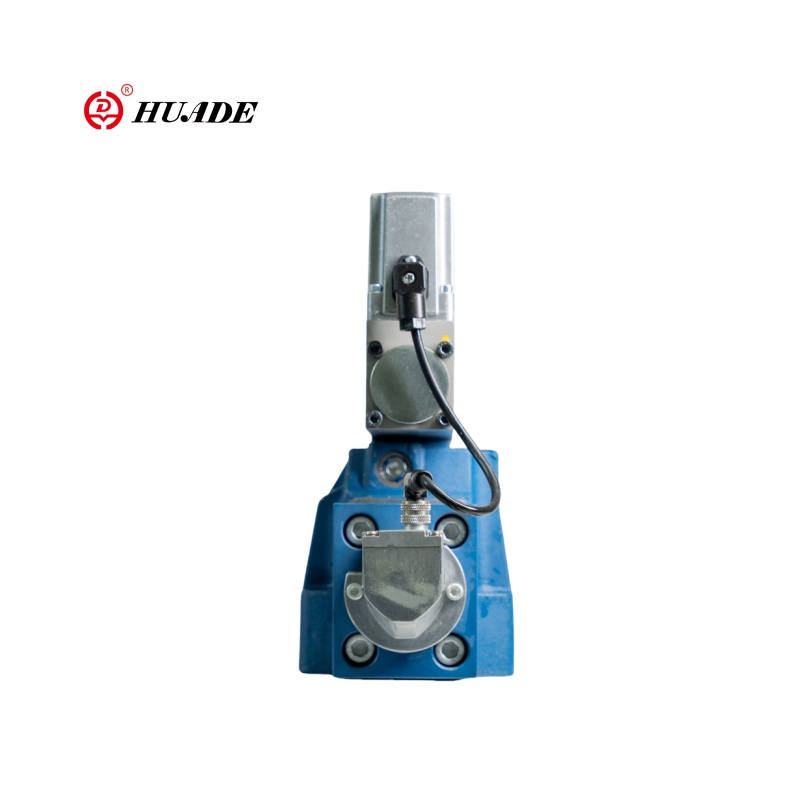

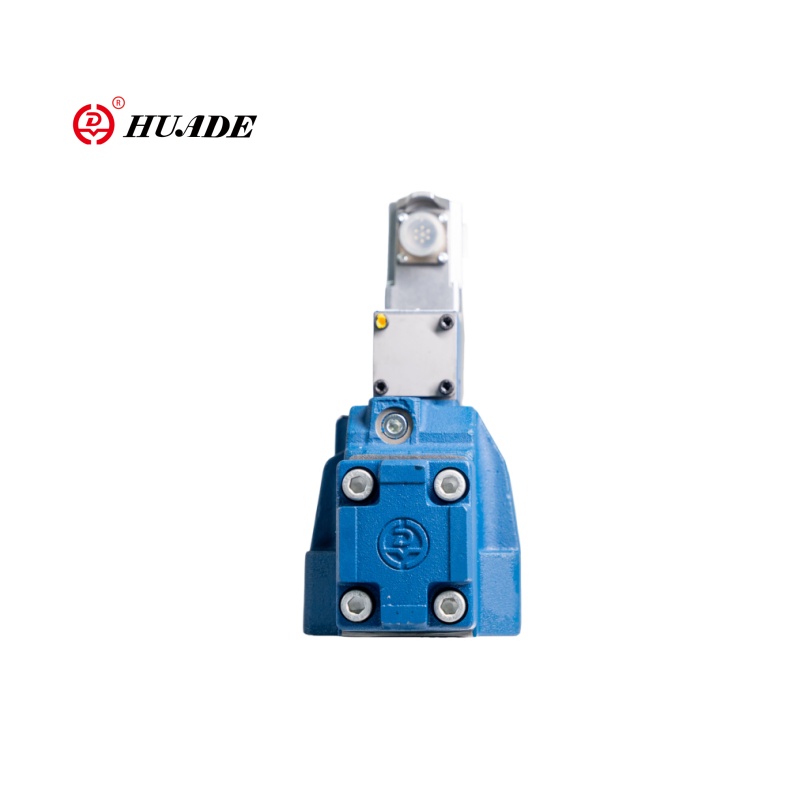

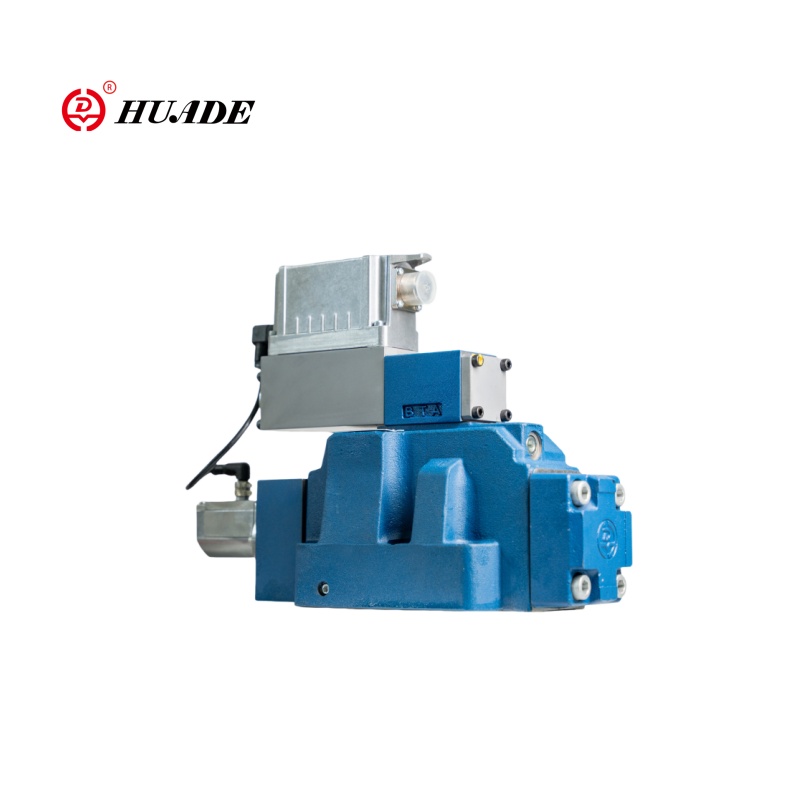

Αναλογική κατευθυντική βαλβίδα 4WRLE-4X

Η αναλογική κατευθυντική βαλβίδα του Huade 4Wrle-4X είναι μια ηλεκτρο-υδραυλική αναλογική κατευθυντική βαλβίδα (με ανατροφοδότηση θέσης OBE). Η μέθοδος ελέγχου είναι αναλογική ηλεκτρομαγνητική ηλεκτρομαγνητική βαλβίδα και έλεγχος κλειστού βρόχου βαλβίδας (ανατροφοδότηση LVDT). Η βαλβίδα 4WRLE-4X του Huade, ο σχεδιασμός του σώματος, η τεχνολογία στεγανοποίησης και η απόδοση της ηλεκτρομαγνητικής βαλβίδας είναι κοντά στα επίπεδα Rexroth, αλλά η ανθεκτικότητα υπό ακραίες συνθήκες εργασίας (όπως οι κραδασμοί υψηλής συχνότητας, η μακροπρόθεσμη συνεχής λειτουργία) μπορεί να είναι ελαφρώς διαφορετική. Η τιμή του προϊόντος του Huade είναι συνήθως 20% -30% χαμηλότερη από την Rexroth, με σημαντική απόδοση κόστους. Η αλυσίδα εφοδιασμού εντοπίζεται, ο κύκλος παράδοσης είναι σύντομος και η απόκριση υπηρεσίας μετά την πώληση είναι γρήγορη.

Παράμετρος προϊόντος της αναλογικής κατεύθυνσης βαλβίδας 4WRLE-4X

Χαρακτηριστικό προϊόντος και εφαρμογή αναλογικής κατεύθυνσης βαλβίδας 4WRLE-4X

Χαρακτηριστικά:

▪ Αξιόπιστο - αποδεδειγμένο και ισχυρό σχέδιο

▪ Υψηλής ποιότητας καρούλι ελέγχου και μανίκι της βαλβίδας ελέγχου πιλοτικής

▪ Το καρούλι ελέγχου της βαλβίδας ελέγχου πιλοτικού ελέγχου βρίσκεται στη θέση "αποτυχίας ασφαλής" όταν η μονάδα είναι απενεργοποιημένη

▪ Το καρούλι ελέγχου της κύριας βαλβίδας είναι στην κεντρική θέση και/ή στη θέση μετατόπισης

▪ Ευέλικτο - κατάλληλο για τη θέση, την ταχύτητα και τον έλεγχο πίεσης

▪ Ακριβής - ευαισθησία υψηλής απόκρισης και μικρή υστέρηση

Εφαρμογή:

Η αναλογική κατευθυντική βαλβίδα 4WRLE-4X είναι κατάλληλη για συστήματα υδραυλικού ελέγχου με υψηλές απαιτήσεις για δυναμική απόδοση, ακρίβεια και αξιοπιστία, ειδικά σε καταστάσεις όπου απαιτείται γρήγορη απόκριση και ανατροφοδότηση κλειστού βρόχου. Η αναλογική βαλβίδα 4WRLE-4X της Huade χρησιμοποιείται ευρέως σε βιομηχανικούς αυτοματισμούς, μηχανήματα και εξοπλισμό επεξεργασίας, μηχανές χύτευσης με έγχυση και μηχανές χύτευσης, δοκιμές και εξοπλισμό προσομοίωσης, μηχανικά μηχανήματα κλπ.

Λεπτομέρειες παραγωγής σχετικά με την αναλογική κατευθυντική βαλβίδα 4WRLE-4X

Λειτουργία, ενότητα

Ο τύπος 4WRLE της βαλβίδας είναι πιλοτική βαλβίδα ελέγχου κατεύθυνσης με ανάδραση ηλεκτρικής θέσης και ολοκληρωμένα ηλεκτρονικά (OBE).

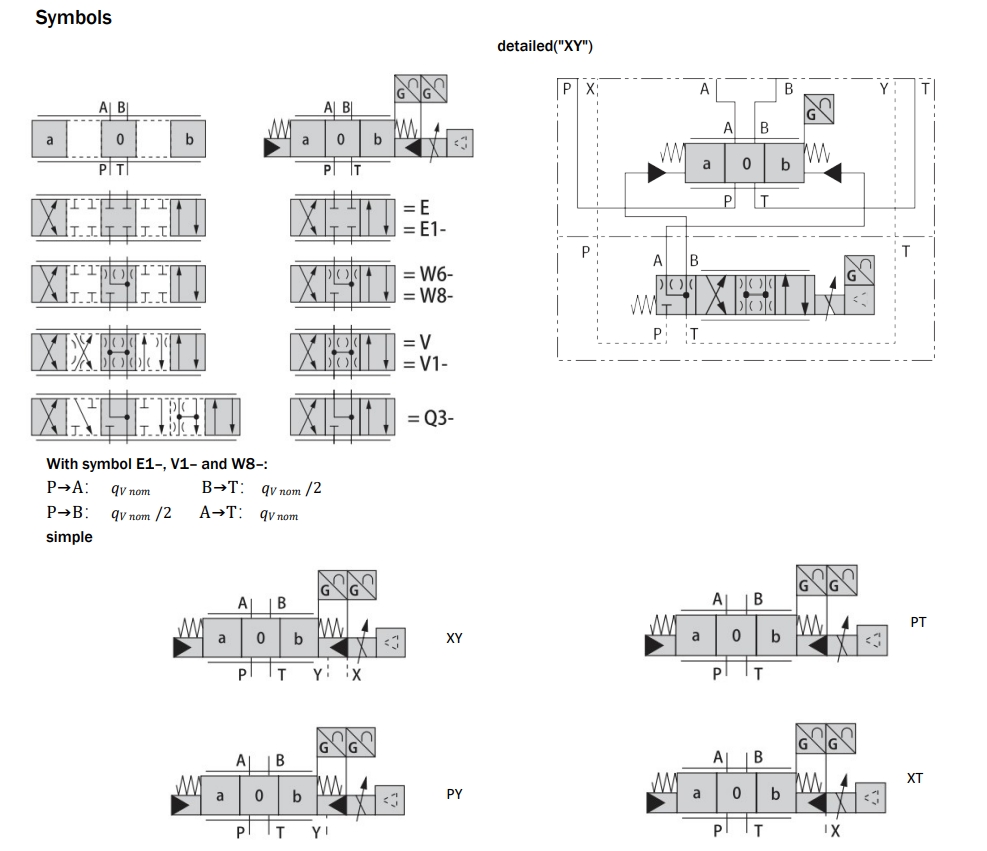

Σύνθεση βαλβίδας:

1. Βαλβίδα πιλότου με πυρήνα βαλβίδας και δομή μανίκι βαλβίδας (1)

2. Κινητήρα με κεντρική ανάδραση ελατηρίου και θέσης (2)

3. Ενισχυμένος ενισχυτής (3)

Λειτουργία:

Όταν τα ενσωματωμένα ηλεκτρονικά (OBE) είναι απενεργοποιημένα ή ανενεργά, το καρούλι ελέγχου της πιλοτικής βαλβίδας ελέγχου είναι ενεργοποιημένη στη θέση "Fail". Το καρούλι ελέγχου της κύριας βαλβίδας βρίσκεται στην κεντρική θέση της.

Η ενσωματωμένη ηλεκτρονική (OBE) συγκρίνετε την καθορισμένη τιμή εντολής στη θέση της πραγματικής τιμής του κύριου καρούλι ελέγχου της βαλβίδας. Σε περίπτωση αποκλίσεων ελέγχου, θα ενεργοποιηθεί η ηλεκτρομαγνητική βαλβίδα ελέγχου. Λόγω της αλλαγμένης μαγνητικής δύναμης, το καρούλι πιλότου ρυθμίζεται ένα

την άνοιξη.

Η ροή, η οποία ενεργοποιείται μέσω των διατομών ελέγχου, οδηγεί σε προσαρμογή του κύριου καρουλιού ελέγχου. Η διατομή εγκεφαλικού επεισοδίου/ελέγχου του κύριου καρουλιού ελέγχου ρυθμίζεται αναλογικά με την τιμή εντολών.

Η πιλοτική παροχή λαδιού στη βαλβίδα ελέγχου πιλοτικού ελέγχου είναι είτε εσωτερική μέσω θύρας P είτε εξωτερικού μέσω θύρας X. Η ανατροφοδότηση μπορεί να είναι εσωτερική μέσω θύρας t ή εξωτερικού μέσω της θύρας y στη δεξαμενή.

Ελέγχου ηλεκτρομαγνητικής ηλεκτρομαγνητικής βαλβίδας

Στην περίπτωση των ακόλουθων σφαλμάτων, οι ηλεκτρομαγνητικές ηλεκτρομαγνητικές πράξεις ελέγχου απενεργοποιούνται από τα ενσωματωμένα ηλεκτρονικά (OBE), το καρούλι ελέγχου πιλοτικού ελέγχου έχει οριστεί στη θέση του "ασφαλούς" και εκφορτώνει τους πιλοτικούς θαλάμους πετρελαίου της κύριας βαλβίδας. Που λειτουργεί από το ελατήριο, το κύριο καρούλι ελέγχου της βαλβίδας θα μετακινηθεί στην κεντρική θέση.
