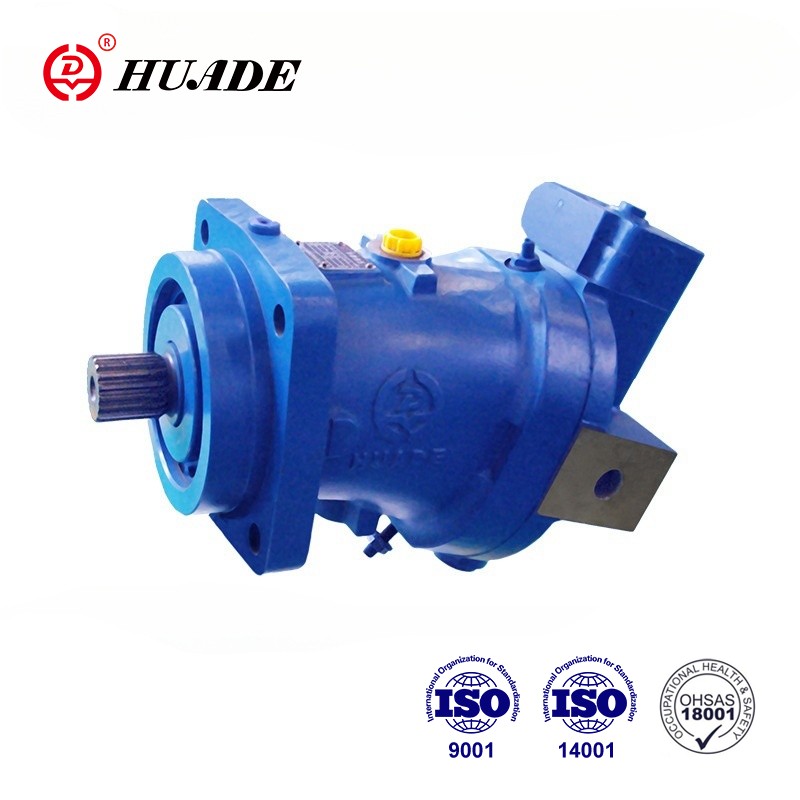

Αξονικό μεταβλητό κινητήρα εμβόλου A6V

Ο κινητήρας μεταβλητής μετατόπισης A6V σχεδιάστηκε ειδικά για υδροστατικές μονάδες με δευτερεύοντες μάρτυρες. Ένα πλήρες συγκρότημα ελέγχου για μέγιστη περιστρεφόμενη περιοχή VMAX/VMIN = 3.47 τοποθετείται. Ο κινητήρας A6V του Huade χρησιμοποιείται ευρέως σε υδραυλικό σύστημα θαλάσσιου τιμονιού, υδραυλικό σύστημα γερανού και ρυθμιζόμενο υδραυλικό σύστημα έλικας.

Παράμετρος προϊόντος του αξονικού κινητήρα μεταβλητή εμβόλου A6V

Τεχνικά δεδομένα

▶ Εύρος πίεσης λειτουργίας

Πίεση στη θύρα Α ή Β:

Ονομαστική πίεση p_n= 31,5MPa

Αιχμή pressun p_{μέγιστος}= 35MPa

Το άθροισμα των πιέσεων στις θύρες Α και Β δεν πρέπει να υπερβαίνει τα 63MPa

(Μεμονωμένη πίεση σε θύρα max.35mp)

▶ Πίεση λαδιού διαρροής:

Μέγιστη επιτρεπόμενη πίεση λαδιού διαρροής (στη θύρα t):

P_{κοιλιακούς}= 0,2MP

▶ Εύρος θερμοκρασίας υγρού:

t_{εορτασμός}= - 25 ℃

t_{μέγιστος}= +80 ℃

▶ Εύρος ιξώδους:

V_{εορτασμός}= 10mm²/μικρό

V_{μέγιστος}= (για σύντομες περιόδους) 1000mm²/μικρό

▶ Βέλτιστο ιξώδες λειτουργίας:

V_{εικονίζω}= 16-36mm²/μικρό

▶ Σύσταση υγρού

Συνιστώμενη λειτουργία

Θερμοκρασία βαθμού ιξώδους σε DIN51519 Range ISO (VG)

Χαρακτηριστικό προϊόντος και εφαρμογή αξονικού κινητήρα μεταβλητή εμβόλου A6V

Χαρακτηριστικά:

▶ Μεγάλη περιοχή ελέγχου με υδροστατικές μεταδόσεις.

◆ Η ρύθμιση δευτερογενούς ελέγχου με διάφορες συσκευές ελέγχου

▶ Αυξημένη μέγιστη παραγωγή. Οι ταχύτητες μειώνουν τη γωνία περιστροφής

▶ Εξοικονόμηση κόστους λόγω της πιθανότητας χρήσης μικρότερων αντλιών

▶ Αποφεύγει τις κινήσεις γραναζιών πολλαπλών αντισυμβαλλομένων.

▶ Πυκνότητα υψηλής ισχύος.

▶ Προαιρετική θέση τοποθέτησης

▶ Υψηλή αποτελεσματική.

▶ Εξαιρετικά χαρακτηριστικά εκκίνησης.

▶ Χαμηλή αδράνεια.

Εφαρμογή:

Ο αξονικός κινητήρας με μεταβλητή εμβόλου είναι σχεδιασμένο για ανοικτά και κλειστά κυκλώματα.
