Όταν τα υδραυλικά συστήματα χρειάζονται αξιόπιστη συγκράτηση φορτίου και απομόνωση χωρίς διαρροές, οι μηχανικοί συχνά στρέφονται στο Check Valve Sandwich Plate Z2S 6 της Bosch Rexroth. Αυτή η πιλοτική βαλβίδα είναι ένα αξιόπιστο εξάρτημα στα βιομηχανικά υδραυλικά από το 2013, προσφέροντας απλή εγκατάσταση και αξιόπιστη απόδοση σε διάφορες εφαρμογές.

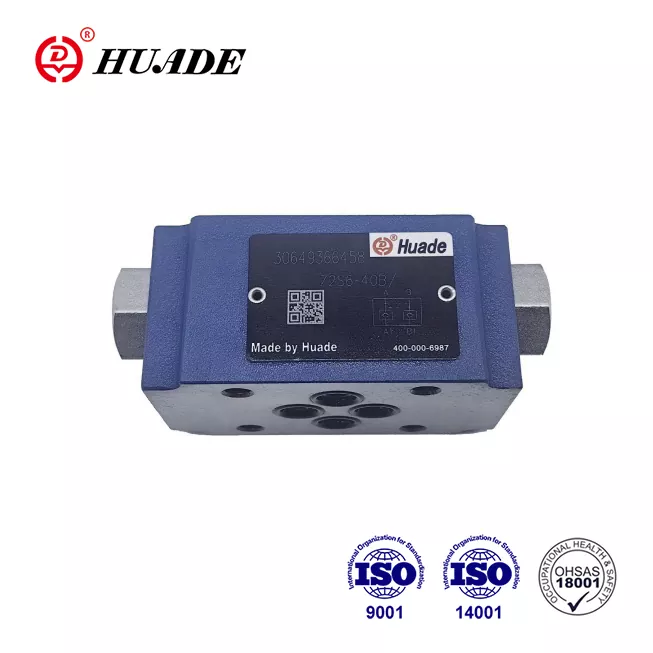

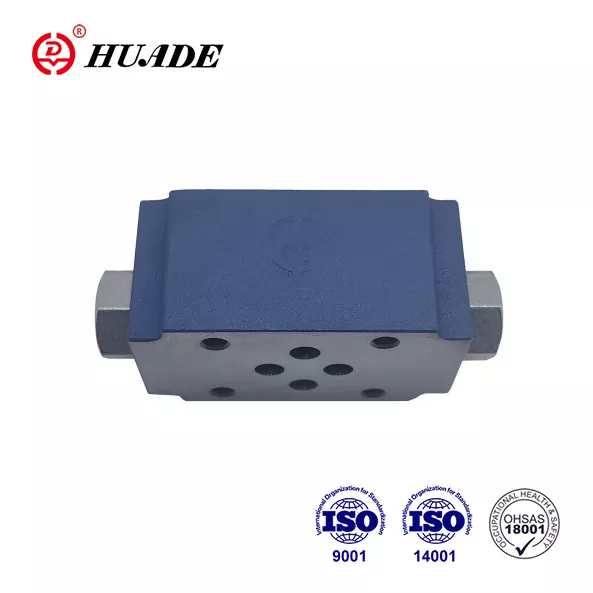

Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 έχει σχεδιαστεί για να ταιριάζει μεταξύ των υδραυλικών εξαρτημάτων σε μια κατακόρυφη στοίβα, εξοικονομώντας χώρο ενώ παρέχει ουσιαστικό έλεγχο ροής. Επιτρέπει την ελεύθερη ροή προς μία κατεύθυνση ενώ εμποδίζει την αντίστροφη ροή μέχρι να την απελευθερώσει ένα σήμα πίεσης πιλότου. Αυτός ο απλός αλλά αποτελεσματικός μηχανισμός καθιστά την πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 ιδιαίτερα πολύτιμη σε συστήματα όπου τα φορτία πρέπει να παραμένουν ακίνητα κατά τις περιόδους αδράνειας.
Κατανόηση του σχεδίου Z2S 6
Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 ακολουθεί το πρότυπο μεγέθους NG6, γνωστό και ως Μέγεθος 6 στην υδραυλική ορολογία. Αυτή η τυποποίηση σημαίνει ότι ταιριάζει με το μοτίβο τοποθέτησης που καθορίζεται στα DIN 24340, ISO 4401-03-02-0-05 και NFPA T3.5.1 R2-2002 D03. Οι μηχανικοί εκτιμούν αυτή τη συμβατότητα επειδή επιτρέπει στη βαλβίδα να ενσωματώνεται ομαλά με τα υπάρχοντα υδραυλικά συστήματα παγκοσμίως.
Η βασική λειτουργία της πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 περιλαμβάνει μηχανισμό εμβόλου και καρουλιού με ελατήριο. Το υγρό ρέει ελεύθερα από την πλευρά του εξοπλισμού (θύρες A1 ή B1) προς την πλευρά της πολλαπλής (θύρες A2 ή B2). Όταν η πίεση προσπαθεί να αντιστρέψει την κατεύθυνση, η βαλβίδα κλείνει σφιχτά με μηδενική διαρροή. Το άνοιγμα της φραγμένης βαλβίδας απαιτεί πίεση πιλότου στις καθορισμένες θύρες ελέγχου, η οποία μετατοπίζει μηχανικά τα εσωτερικά εξαρτήματα για να επιτρέψει την αντίστροφη ροή.
Η Bosch Rexroth προσφέρει την πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 σε διάφορες διαμορφώσεις. Η τυπική έκδοση αποκλείει τα κανάλια Α και Β. Οι παραλλαγές ενός καναλιού (Z2S 6 A ή Z2S 6 B) απομονώνουν μόνο μία θύρα, δίνοντας στους σχεδιαστές μεγαλύτερη ευελιξία στο σχεδιασμό του κυκλώματος. Το σώμα της βαλβίδας έχει πάχος περίπου 11 mm σε τυπικές διαμορφώσεις, αν και οι ειδικές εκδόσεις με χαρακτηριστικά προ-ανοίγματος εκτείνονται στα 21,5 mm.
Τεχνικές προδιαγραφές που έχουν σημασία
Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 χειρίζεται πιέσεις έως και 315 bar (4.568 psi) όταν χρησιμοποιείται με υδραυλικά υγρά με βάση το ορυκτέλαιο. Η ικανότητα ροής φτάνει τα 60 λίτρα ανά λεπτό, κάτι που ταιριάζει στις περισσότερες βιομηχανικές εφαρμογές. Αυτοί οι αριθμοί αντιπροσωπεύουν δοκιμασμένη απόδοση με λάδι HLP 46 στους 40°C, την τυπική συνθήκη αναφοράς για τα υδραυλικά εξαρτήματα.
Η πίεση ρωγμής είναι η δύναμη που απαιτείται για να ανοίξει η βαλβίδα για ελεύθερη ροή. Η πλάκα σάντουιτς με βαλβίδα αντεπιστροφής Z2S 6 διατίθεται σε τρεις επιλογές πίεσης πυρόλυσης: 1,5 bar, 3 bar ή 6 bar. Οι χαμηλότερες πιέσεις ρωγμών παρέχουν πιο ευαίσθητη απόκριση, ενώ οι υψηλότερες ρυθμίσεις προσφέρουν πιο σταθερό κλείσιμο έναντι των κραδασμών του συστήματος. Η επιλογή εξαρτάται από τις συγκεκριμένες απαιτήσεις του κυκλώματος σας και τη φύση των υδραυλικών φορτίων σας.
Η ανοχή θερμοκρασίας ποικίλλει ανάλογα με το υλικό στεγανοποίησης. Οι τυπικές σφραγίδες NBR λειτουργούν από -30°C έως +80°C, καλύπτοντας τα περισσότερα βιομηχανικά περιβάλλοντα. Για εφαρμογές που περιλαμβάνουν υψηλές θερμοκρασίες ή επιθετικά υγρά, οι σφραγίδες FKM επεκτείνουν το κατώτερο όριο στους -20°C διατηρώντας το ίδιο ανώτερο όριο. Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 φιλοξενεί επίσης βιοδιασπώμενα υδραυλικά υγρά (τύποι HETG και HEES) και πυρίμαχα υγρά, αν και τα υγρά HFC με βάση το νερό απαιτούν περιορισμό πίεσης στα 210 bar.
Το ιξώδες του υγρού μπορεί να κυμαίνεται από 2,8 έως 500 mm²/s χωρίς να επηρεάζεται η λειτουργία της βαλβίδας. Αυτή η μεγάλη γκάμα σημαίνει ότι η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 λειτουργεί σωστά είτε το υδραυλικό λάδι σας είναι αραιό από τη θερμότητα είτε παχύρρευστο από συνθήκες κρύου εκκίνησης. Η βαλβίδα διατηρεί την ακεραιότητα στεγανοποίησης σε όλο αυτό το φάσμα ιξώδους.
Όπου το Z2S 6 Check Valve Plate Sandwich Excels
Οι μηχανές πρέσας βασίζονται σε μεγάλο βαθμό στην πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 για την αποφυγή μετατόπισης φορτίου. Όταν μια πρέσα συγκρατεί υλικό μεταξύ των κύκλων, οποιαδήποτε κίνηση του κυλίνδρου θα καταστρέψει το τεμάχιο εργασίας. Το μπλοκάρισμα μηδενικής διαρροής του Z2S 6 κρατά το ram ακριβώς στο σημείο που τον τοποθετεί ο χειριστής, ακόμη και κατά τις εκτεταμένες παύσεις. Αυτή η αξιοπιστία εξαλείφει την ανάγκη για σταθερή πίεση της αντλίας για τη διατήρηση της θέσης, εξοικονομώντας ενέργεια και μειώνοντας την παραγωγή θερμότητας.
Ο ανυψωτικός εξοπλισμός παρουσιάζει παρόμοιες προκλήσεις. Ένας υδραυλικός ανελκυστήρας που υποστηρίζει ένα φορτίο δεν μπορεί να ανεχθεί τη σταδιακή κάθοδο λόγω εσωτερικής διαρροής. Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 απομονώνει πλήρως τον κύλινδρο ανύψωσης, διασφαλίζοντας ότι τα φορτία παραμένουν ανυψωμένα έως ότου ο χειριστής τα κατεβάσει σκόπιμα. Αυτό το χαρακτηριστικό ασφαλείας είναι ιδιαίτερα σημαντικό σε εφαρμογές όπου οι άνθρωποι εργάζονται κάτω από υπερυψωμένες πλατφόρμες ή οχήματα.
Οι αυτοματοποιημένες γραμμές παραγωγής επωφελούνται από τη συμπαγή σχεδίαση της πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6. Ο σύγχρονος αυτοματισμός απαιτεί πολλούς ενεργοποιητές που λειτουργούν σε συντονισμένες αλληλουχίες, συχνά μέσα σε στενούς χώρους. Ο σχεδιασμός της πλάκας σάντουιτς επιτρέπει σε πολλαπλές βαλβίδες να στοιβάζονται κάθετα σε μία πολλαπλή, ελαχιστοποιώντας το αποτύπωμα διατηρώντας παράλληλα την πλήρη λειτουργικότητα για κάθε κύκλωμα. Αυτή η απόδοση χώρου μεταφράζεται άμεσα σε πιο συμπαγή σχέδια μηχανών.
Οι παραλλαγές προανοίγματος της πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 αντιμετωπίζουν ένα συγκεκριμένο πρόβλημα σε εφαρμογές υψηλού κύκλου. Όταν μια φραγμένη βαλβίδα απελευθερώνεται ξαφνικά υπό πλήρη πίεση του συστήματος, η γρήγορη αλλαγή ροής δημιουργεί υδραυλικό σοκ. Οι εκδόσεις SO55 και SO150 ενσωματώνουν κυκλώματα προανοίγματος που μειώνουν σταδιακά την παγιδευμένη πίεση πριν την πλήρη απελευθέρωση. Αυτή η ήπια μετάβαση μειώνει τον θόρυβο, ελαχιστοποιεί τη φθορά των εξαρτημάτων και παρατείνει τη διάρκεια ζωής του συστήματος σε εφαρμογές με συχνούς κύκλους εκκίνησης-διακοπής.
Θέματα εγκατάστασης
Η τοποθέτηση της πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 απαιτεί προσοχή στην επιπεδότητα της επιφάνειας. Οι επιφάνειες ζευγαρώματος στην πολλαπλή ή στην πλάκα βάσης πρέπει να έχουν τραχύτητα Ra 0,01/100 mm ή καλύτερη. Αυτό το λείο φινίρισμα εξασφαλίζει σωστή στεγανοποίηση χωρίς υπερβολική σύσφιξη των μπουλονιών στερέωσης. Οι περισσότεροι κατασκευαστές καθορίζουν βίδες καλύμματος κεφαλής υποδοχής M5 (ISO 4762) ή 10-24 σπειρώματα UNC για εφαρμογές στη Βόρεια Αμερική.
Η ροπή του μπουλονιού εξαρτάται από τον αριθμό των εξαρτημάτων στη στοίβα σας. Ένα απλό συγκρότημα δύο στρωμάτων χρησιμοποιεί χαμηλότερη ροπή από μια σύνθετη πολλαπλή με πολλαπλές βαλβίδες. Η Bosch Rexroth παρέχει πίνακες ροπής στην τεκμηρίωσή της, αλλά οι τυπικές τιμές για τις βίδες M5 κυμαίνονται από 5 έως 7 Nm. Το κλειδί είναι το ομοιόμορφο σφίξιμο σε εγκάρσια διάταξη για την ομοιόμορφη κατανομή της δύναμης σύσφιξης στις επιφάνειες στεγανοποίησης.
Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 μπορεί να εγκατασταθεί σε οποιονδήποτε προσανατολισμό, αν και η κατακόρυφη στοίβαξη είναι πιο συνηθισμένη. Η οριζόντια ή γωνιακή τοποθέτηση λειτουργεί καλά εάν το απαιτεί η διάταξη του μηχανήματος σας. Απλώς βεβαιωθείτε ότι οι επιφάνειες τοποθέτησης παραμένουν σωστά στηριγμένες και ότι οι συνδέσεις μεταφοράς ευθυγραμμίζονται με τις υδραυλικές σας γραμμές. Ο εσωτερικός σχεδιασμός της βαλβίδας δεν εξαρτάται από τη βαρύτητα, επομένως η απόδοση παραμένει σταθερή ανεξάρτητα από τη θέση.
Οι σχεδιαστές υδραυλικών κυκλωμάτων θα πρέπει να λαμβάνουν υπόψη τις απαιτήσεις πιλότου ελέγχου κατά τον σχεδιασμό των εγκαταστάσεων. Οι τυπικές εκδόσεις Z2S 6 χρησιμοποιούν εσωτερική πίεση πιλότου από την ίδια τη μπλοκαρισμένη θύρα. Ειδικές παραλλαγές όπως το SO40 προσθέτουν εξωτερικές θύρες ελέγχου G1/4 για ανεξάρτητα σήματα πιλότου. Η έκδοση SO60 αποστραγγίζει την πίεση του πιλότου στη θύρα του ρεζερβουάρ, κάτι που βοηθά σε κυκλώματα όπου η φραγμένη πίεση δεν πρέπει να επηρεάζει άλλα εξαρτήματα. Η κατανόηση αυτών των επιλογών ελέγχου σάς βοηθά να επιλέξετε τη σωστή παραλλαγή πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 για τη συγκεκριμένη εφαρμογή σας.
Συντήρηση και αντιμετώπιση προβλημάτων
Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 απαιτεί ελάχιστη συντήρηση υπό κανονικές συνθήκες λειτουργίας. Η τακτική επιθεώρηση κάθε 12 έως 24 μήνες εντοπίζει πιθανά προβλήματα προτού προκαλέσουν βλάβες του συστήματος. Ελέγξτε για εξωτερική διαρροή γύρω από τις επιφάνειες στερέωσης και βεβαιωθείτε ότι οι γραμμές ελέγχου πιλότου παραμένουν ανεμπόδιστες. Η μόλυνση είναι ο πρωταρχικός εχθρός οποιασδήποτε υδραυλικής βαλβίδας, επομένως η διατήρηση της σωστής καθαριότητας του υγρού σύμφωνα με το ISO 4406 class 20/18/15 προστατεύει την πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 από πρόωρη φθορά.
Εάν το σύστημά σας υποστεί υπερβολικό σοκ κατά την απελευθέρωση της βαλβίδας, εξετάστε το ενδεχόμενο αναβάθμισης σε έκδοση προανοίγματος. Η παραλλαγή SO55 παρέχει μέτρια απορρόφηση κραδασμών, ενώ η SO150 προσφέρει πιο σταδιακή μείωση της πίεσης. Αυτή η τροποποίηση συχνά εξαλείφει τα παράπονα θορύβου και μειώνει την καταπόνηση στα συνδεδεμένα εξαρτήματα χωρίς να απαιτείται σημαντικός επανασχεδιασμός του κυκλώματος.
Διαρροή πέρα από μια πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 συνήθως υποδηλώνει ζημιά μόλυνσης στις επιφάνειες στεγανοποίησης. Τα στερεά σωματίδια μπορούν να ενσωματωθούν στο μαλακό υλικό σφράγισης ή να χαράξουν τις μεταλλικές επιφάνειες έδρασης. Η αποσυναρμολόγηση και ο καθαρισμός μερικές φορές αποκαθιστά τη λειτουργία, αλλά η αντικατάσταση είναι συχνά πιο οικονομική δεδομένου του σχετικά χαμηλού κόστους αυτών των εξαρτημάτων. Κατά την αντικατάσταση στεγανοποιήσεων, χρησιμοποιείτε πάντα γνήσια ανταλλακτικά Bosch Rexroth που καθορίζονται για τον αριθμό μοντέλου της βαλβίδας σας για να διασφαλίσετε τη σωστή εφαρμογή και συμβατότητα υλικού.
Η αστοχία ελέγχου πιλότου εμφανίζεται ως αδυναμία απελευθέρωσης της μπλοκαρισμένης ροής. Αυτό το πρόβλημα συνήθως προέρχεται από θραύσματα που φράζουν τις μικρές διόδους πιλότου ή από εσφαλμένη παροχή πίεσης πιλότου. Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 απαιτεί επαρκή πίεση πιλότου για να ξεπεραστεί τόσο η πίεση ρωγμής όσο και οποιαδήποτε πίεση παγιδευμένου φορτίου. Βεβαιωθείτε ότι η πιλοτική πηγή σας παρέχει επαρκή ροή και πίεση για αξιόπιστη λειτουργία. Σε συστήματα με μεγάλες πιλοτικές γραμμές, σκεφτείτε να προσθέσετε έναν πιλοτικό συσσωρευτή για γρήγορη απόκριση.
Αγορά της πλάκας σάντουιτς βαλβίδας ελέγχου Z2S 6
Η τιμή για την πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 6 ποικίλλει ανάλογα με τη διαμόρφωση και την πηγή αγοράς. Τα τυπικά μοντέλα όπως το R900347495 κυμαίνονται συνήθως από $150 έως $300 USD. Οι εκδόσεις προανοίγματος και τα ειδικά υλικά στεγανοποίησης προσθέτουν στο βασικό κόστος. Οι εξουσιοδοτημένοι διανομείς προσφέρουν γνήσια εξαρτήματα Bosch Rexroth με εργοστασιακές εγγυήσεις και τεχνική υποστήριξη.
Το επίσημο κατάστημα της Bosch Rexroth παρέχει την πιο ολοκληρωμένη επιλογή και άμεση υποστήριξη κατασκευαστή. Ο ιστότοπός τους περιλαμβάνει λεπτομερείς προδιαγραφές, μοντέλα CAD και πληροφορίες συμβατότητας για την πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6. Οι μηχανικοί εκτιμούν την τεχνική τεκμηρίωση που είναι διαθέσιμη για λήψη, η οποία περιλαμβάνει καμπύλες πίεσης-ροής και σχέδια διαστάσεων.
Οι τοπικοί διανομείς διατηρούν συχνά τοπικό απόθεμα για ταχύτερη παράδοση. Το [BuyRexroth.com](http://buyrexroth.com/) εξυπηρετεί τους online αγοραστές με ανταγωνιστικές τιμές και γρήγορη αποστολή σε κοινές διαμορφώσεις. Η Leader Hydraulics εστιάζει στις ασιατικές αγορές με τοπικό απόθεμα και υποστήριξη. Το PHA-Auto στην Ταϊλάνδη παρέχει περιφερειακή τεχνογνωσία για εγκαταστάσεις της Νοτιοανατολικής Ασίας. Αυτοί οι διανομείς κατανοούν πλήρως την πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 6 και μπορούν να προτείνουν τη σωστή παραλλαγή για τη συγκεκριμένη εφαρμογή σας.
Οι μαζικές αγορές πληρούν τις προϋποθέσεις για εκπτώσεις όγκου στους περισσότερους προμηθευτές. Εάν η παραγωγή σας απαιτεί πολλαπλές μονάδες πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6, το να ζητήσετε μια προσφορά για τη συνολική σας απαίτηση συχνά αποκαλύπτει καλύτερη τιμή από την παραγγελία μεμονωμένα. Ορισμένοι διανομείς δεσμεύουν επίσης τη βαλβίδα με εξοπλισμό στερέωσης και στεγανοποιήσεις σε μειωμένες τιμές συσκευασίας.
Υπάρχουν γενικές εναλλακτικές λύσεις σε χαμηλότερες τιμές, μερικές φορές εμφανίζονται κάτω από $100. Αυτά τα προϊόντα κλώνων μπορεί να ταιριάζουν φυσικά με το σχέδιο τοποθέτησης, αλλά η ποιότητα του υλικού και οι ανοχές κατασκευής συχνά υπολείπονται των προτύπων της Rexroth. Για μη κρίσιμες εφαρμογές ή προσωρινές δοκιμές, μπορεί να επαρκούν εναλλακτικές λύσεις χαμηλότερου κόστους. Ωστόσο, συστήματα που απαιτούν αξιόπιστη μακροπρόθεσμη απόδοση δικαιολογούν την επένδυση σε γνήσια εξαρτήματα πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6.
Επεξήγηση κωδικών παραγγελίας
Η κατανόηση του κώδικα παραγγελίας της Bosch Rexroth σάς βοηθά να προσδιορίσετε ακριβώς την παραλλαγή πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 που χρειάζεστε. Η μορφή ακολουθεί αυτό το μοτίβο: Z2S 6 [διαμόρφωση μπλοκαρίσματος] [πίεση ρωγμών] 6X [επεξεργασία επιφάνειας] [υλικό στεγανοποίησης] [χαρακτηριστικά τοποθέτησης] [ειδικές επιλογές].
Η διαμόρφωση μπλοκαρίσματος καθορίζει ποιες θύρες απομονώνει η βαλβίδα. Μια παύλα χωρίς γράμμα σημαίνει αποκλεισμό καναλιών Α και Β. Το γράμμα Α σημαίνει μόνο το κανάλι Α μπλοκ ενώ το Β ρέει ελεύθερα. Το γράμμα Β αντιστρέφει αυτή τη διάταξη. Αυτή η ευελιξία επιτρέπει στους σχεδιαστές κυκλωμάτων να απομονώνουν συγκεκριμένες θύρες ενεργοποιητή χωρίς να επηρεάζουν άλλες στην ίδια πολλαπλή.
Οι κωδικοί πίεσης πυρόλυσης είναι απλοί αριθμοί: 1 για 1,5 bar, 2 για 3 bar και 3 για 6 bar. Αυτή η επιλογή επηρεάζει την πίεση που δημιουργείται πριν ξεκινήσει η ελεύθερη ροή. Η ονομασία 6X υποδεικνύει τη σειρά εξαρτημάτων μεγέθους 6, η οποία παραμένει σταθερή για όλα τα τυπικά μοντέλα πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6.
Η επεξεργασία επιφάνειας εμφανίζεται ως J50 για παθητικοποιημένες ανοξείδωτες επιφάνειες που ανθίστανται στη διάβρωση σε σκληρά περιβάλλοντα. Οι τυπικές εκδόσεις παραλείπουν αυτόν τον κωδικό. Το υλικό σφραγίδας εμφανίζεται ως V για FKM όταν χρειάζεται. Διαφορετικά, εννοούνται οι τυπικές σφραγίδες NBR. Οι επιλογές τοποθέτησης περιλαμβάνουν το /60 για τον εντοπισμό οπών και το /62 για τις οπές και τους πείρους με πείρο, αν και οι ακίδες πρέπει να παραγγελθούν ξεχωριστά χρησιμοποιώντας τον αριθμό ανταλλακτικού R900005694.
Οι ειδικοί κωδικοί λειτουργίας υποδεικνύουν προηγμένες λειτουργίες. Το SO40 προσθέτει εξωτερικές θύρες ελέγχου G1/4 για ανεξάρτητα σήματα πιλότου. Τα SO55 και SO150 επιτρέπουν το προ-άνοιγμα κυκλωμάτων με διαφορετικά χαρακτηριστικά χρονισμού. Το SO60 οδηγεί την πιλοτική αποστράγγιση στο λιμάνι της δεξαμενής. Αυτές οι ειδικές παραλλαγές της πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 καλύπτουν συγκεκριμένες απαιτήσεις κυκλώματος που δεν μπορούν να καλύψουν τα τυπικά μοντέλα.
Σύγκριση εναλλακτικών
Άλλοι κατασκευαστές παράγουν υδραυλικές βαλβίδες αντεπιστροφής που ανταγωνίζονται την πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6. Η σειρά D1VW της Parker προσφέρει παρόμοια λειτουργικότητα με κατασκευή τύπου φυσιγγίων. Αυτές οι βαλβίδες χειρίζονται ελαφρώς υψηλότερες πιέσεις (350 bar) και ροές (80 l/min), κάτι που έχει σημασία σε εφαρμογές βαρέως τύπου. Ωστόσο, η σχεδίαση της κασέτας απαιτεί διαφορετική προετοιμασία πολλαπλών σε σύγκριση με τη μορφή πλάκας σάντουιτς που κάνει το Z2S 6 τόσο ευέλικτο.
Η Eaton παρέχει βαλβίδες αντεπιστροφής PVQ που ταιριάζουν με τις δυνατότητες του Z2S 6 με κάπως χαμηλότερο κόστος. Οι τιμές πίεσης φτάνουν τα 345 bar με ροές περίπου 50 l/min. Για εφαρμογές όπου η ελαφρώς μειωμένη ικανότητα ροής αρκεί, οι βαλβίδες Eaton αποτελούν μια βιώσιμη εναλλακτική λύση. Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 διατηρεί πλεονεκτήματα όσον αφορά τη διαθεσιμότητα και την τεκμηρίωση, ιδιαίτερα για διεθνή έργα όπου η παγκόσμια παρουσία της Rexroth απλοποιεί την προμήθεια και την υποστήριξη.
Οι γενικές βαλβίδες κλώνων δελεάζουν τους αγοραστές με τιμές κάτω των 100 $, μερικές φορές που φτάνουν έως και τα 50 $. Αυτά τα προϊόντα ταιριάζουν φυσικά στα σχέδια τοποθέτησης NG6, καθιστώντας τα μηχανικά συμβατά με συστήματα που έχουν σχεδιαστεί για την πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6. Ωστόσο, η ποιότητα του υλικού και η ακρίβεια της κατασκευής επηρεάζουν άμεσα την αξιοπιστία και τη διάρκεια ζωής. Οι βαλβίδες κλώνων συχνά παρουσιάζουν υψηλότερη εσωτερική διαρροή, ασυνεπείς πιέσεις ρωγμών και μικρότερη διάρκεια ζωής. Χρησιμεύουν επαρκώς για δοκιμή, δημιουργία πρωτοτύπων ή μη κρίσιμες εφαρμογές δημιουργίας αντιγράφων ασφαλείας, αλλά τα συστήματα παραγωγής επωφελούνται από γνήσια εξαρτήματα.
Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 ξεχωρίζει στα ενσωματωμένα συστήματα Bosch Rexroth όπου άλλες βαλβίδες, αντλίες και χειριστήρια προέρχονται από τον ίδιο κατασκευαστή. Η συμβατότητα των εξαρτημάτων είναι εξασφαλισμένη, η τεκμηρίωση είναι πλήρης και η τεχνική υποστήριξη κατανοεί το πλήρες σύστημα. Αυτό το πλεονέκτημα του οικοσυστήματος συχνά αντισταθμίζει τις μικρές διαφορές τιμών κατά την κατασκευή επαγγελματικών υδραυλικών εγκαταστάσεων.
Πραγματικές επιδόσεις
Οι βιομηχανικοί χρήστες αναφέρουν με συνέπεια αξιόπιστη λειτουργία από την πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 6 σε διάφορες εφαρμογές. Οι κατασκευαστές μηχανημάτων CNC ενσωματώνουν αυτές τις βαλβίδες σε υδραυλικά κυκλώματα που ελέγχουν τη σύσφιξη του εργαλείου και την τοποθέτηση εξαρτημάτων. Το χαρακτηριστικό μηδενικής μετατόπισης διασφαλίζει ότι η ακρίβεια μηχανικής κατεργασίας δεν διακυβεύεται κατά τις παύσεις του κύκλου. Τα μηχανουργεία που λειτουργούν όλο το 24ωρο εκτιμούν ιδιαίτερα τη σταθερή απόδοση που απαιτεί ελάχιστη παρέμβαση.
Οι κατασκευαστές εξοπλισμού δομικών κατασκευών καθορίζουν παραλλαγές Z2S 6 σε κυκλώματα σταθεροποιητών και συστήματα τοποθέτησης βραχίονα. Τα κινητά υδραυλικά συστήματα αντιμετωπίζουν δύσκολες συνθήκες, όπως κραδασμούς, ακραίες θερμοκρασίες και έκθεση σε μόλυνση. Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 ανταποκρίνεται σε αυτές τις απαιτήσεις, ενώ διατηρεί το μικρό μέγεθος που είναι απαραίτητο σε εφαρμογές για φορητές συσκευές με περιορισμένο χώρο. Η συμβατότητα με πυράντοχα υγρά επεκτείνει τη χρήση του σε εξοπλισμό υπόγειας εξόρυξης όπου οι κανονισμοί ασφαλείας επιβάλλουν τα υδραυλικά υγρά HFC.
Οι αυτοματοποιημένες γραμμές συναρμολόγησης αποδεικνύουν την αξία των παραλλαγών Z2S 6 που ανοίγουν πριν. Συστήματα που ανακυκλώνουν πολλές φορές ανά λεπτό προκαλούν σημαντικό υδραυλικό σοκ κατά τη διάρκεια κάθε μετάβασης. Οι μηχανικοί αναφέρουν αξιοσημείωτη μείωση θορύβου και ομαλότερη λειτουργία μετά την εκ των υστέρων τοποθέτηση μονάδων πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 με εκδόσεις προανοίγματος SO55. Αυτή η αναβάθμιση συχνά επεκτείνει τη διάρκεια ζωής των συνδεδεμένων εξαρτημάτων μειώνοντας τις αιχμές καταπόνησης σε όλο το κύκλωμα.
Οι υδραυλικές μονάδες ισχύος σε βιομηχανικές εγκαταστάσεις χρησιμοποιούν βαλβίδες Z2S 6 για την απομόνωση συστοιχιών συσσωρευτών και τη δημιουργία ανεξάρτητων ζωνών πίεσης. Ο συμπαγής σχεδιασμός σάντουιτς επιτρέπει πολύπλοκες συναρμολογήσεις πολλαπλών που δεν θα ήταν πρακτικές με μεγαλύτερα, λιγότερο τυποποιημένα εξαρτήματα. Οι τεχνικοί συντήρησης εκτιμούν τη σπονδυλωτή φύση αυτών των εγκαταστάσεων, όπου οι μεμονωμένες μονάδες πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 μπορούν να αντικατασταθούν χωρίς να ενοχλούνται τα παρακείμενα εξαρτήματα.
Τεχνικοί πόροι και υποστήριξη
Η Bosch Rexroth παρέχει εκτενή τεκμηρίωση για την πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 μέσω της ηλεκτρονικής της πύλης. Το κύριο έγγραφο αναφοράς, RE 21548, περιέχει πλήρεις προδιαγραφές, καμπύλες απόδοσης και σχέδια διαστάσεων. Αυτό το PDF παραμένει δωρεάν διαθέσιμο για λήψη, διασφαλίζοντας ότι οι μηχανικοί σε όλο τον κόσμο μπορούν να έχουν πρόσβαση σε ακριβείς πληροφορίες κατά το σχεδιασμό υδραυλικών συστημάτων.
Τα μοντέλα CAD σε πολλαπλές μορφές υποστηρίζουν ροές εργασιών ψηφιακής σχεδίασης. Τα αρχεία STEP και IGES εισάγονται απευθείας στο κοινό λογισμικό μηχανικής σχεδίασης, επιτρέποντας τους κατάλληλους ελέγχους εκκαθάρισης και τη δρομολόγηση της υδραυλικής γραμμής. Αυτά τα μοντέλα αντικατοπτρίζουν τις ακριβείς διαστάσεις της πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6, εξαλείφοντας τις εικασίες και μειώνοντας τα σφάλματα σχεδιασμού που μπορεί να εμφανιστούν κατά τη φυσική εγκατάσταση.
Η τεχνική υποστήριξη της Bosch Rexroth βοηθά στην επίλυση συγκεκριμένων ερωτήσεων εφαρμογής. Οι μηχανικοί τους μπορούν να προτείνουν τη βέλτιστη παραλλαγή Z2S 6 για ασυνήθιστες συνθήκες λειτουργίας ή να βοηθήσουν στην αντιμετώπιση προβλημάτων απόδοσης σε υπάρχουσες εγκαταστάσεις. Τα περιφερειακά γραφεία διατηρούν εξοικείωση με τα τοπικά πρότυπα υγρών και τις περιβαλλοντικές απαιτήσεις, διασφαλίζοντας ότι οι συμβουλές λαμβάνουν υπόψη τις περιφερειακές παραλλαγές στην υδραυλική πρακτική.
Το τεχνικό προσωπικό του διανομέα παρέχει συχνά υποστήριξη πρώτης γραμμής για την πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 6. Πολλοί διανομείς απασχολούν έμπειρους τεχνικούς υδραυλικών συστημάτων που κατανοούν τόσο το προϊόν όσο και τις κοινές προκλήσεις εφαρμογής. Αυτή η τοπική τεχνογνωσία μπορεί να είναι ιδιαίτερα πολύτιμη κατά την αρχική θέση σε λειτουργία του συστήματος ή κατά τη διάγνωση απροσδόκητης συμπεριφοράς σε πολύπλοκα κυκλώματα.
Οι διαδικτυακές κοινότητες και τα φόρουμ συζητούν πρακτικές εμπειρίες με υδραυλικά εξαρτήματα, συμπεριλαμβανομένου του Z2S 6. Αυτές οι συνομιλίες αποκαλύπτουν πραγματικές λύσεις σε κοινά προβλήματα και μερικές φορές επισημαίνουν μη τεκμηριωμένες συμβουλές από έμπειρους χρήστες. Αν και οι ανεπίσημες πηγές δεν θα πρέπει να αντικαθιστούν την επίσημη τεκμηρίωση, παρέχουν χρήσιμο πλαίσιο σχετικά με τον τρόπο με τον οποίο λειτουργεί η πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 6 σε διαφορετικές βιομηχανίες και εφαρμογές.
Κάνοντας τη σωστή επιλογή
Η επιλογή της κατάλληλης παραλλαγής πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 ξεκινά με την κατανόηση των απαιτήσεων του συστήματός σας. Υπολογίστε τη μέγιστη πίεση που θα αντιμετωπίσει το κύκλωμά σας και επαληθεύστε ότι παραμένει εντός της βαθμολογίας των 315 bar για το ορυκτέλαιο ή των 210 bar για τα υγρά με βάση το νερό. Μετρήστε τους αναμενόμενους ρυθμούς ροής για να επιβεβαιώσετε ότι παραμένουν κάτω από 60 l/min. Αυτοί οι βασικοί έλεγχοι διασφαλίζουν ότι η βαλβίδα μπορεί να χειριστεί τις συνθήκες λειτουργίας σας χωρίς υποβάθμιση της απόδοσης.
Σκεφτείτε εάν η εφαρμογή σας επωφελείται από τις δυνατότητες προανοίγματος. Συστήματα με συχνό ποδήλατο, ευαίσθητα φορτία ή προβλήματα θορύβου συχνά δικαιολογούν το μέτριο πρόσθετο κόστος των παραλλαγών SO55 ή SO150. Οι πιο ομαλές μεταβάσεις που παρέχουν μειώνουν την πίεση σε ολόκληρο το υδραυλικό σύστημα, αποτρέποντας πιθανώς βλάβες σε άλλα εξαρτήματα. Για εφαρμογές που διατηρούν φορτία για εκτεταμένες περιόδους με σπάνιες απελευθερώσεις, τα μοντέλα πλάκας σάντουιτς με τυπική βαλβίδα αντεπιστροφής Z2S 6 λειτουργούν τέλεια.
Η επιλογή του υλικού στεγανοποίησης εξαρτάται από το υδραυλικό σας υγρό και το περιβάλλον θερμοκρασίας. Οι τυπικές σφραγίδες NBR φιλοξενούν συμβατικά ορυκτέλαια και τα περισσότερα βιοαποδομήσιμα υγρά εντός του εύρους -30°C έως +80°C. Εάν η εφαρμογή σας περιλαμβάνει υψηλότερες θερμοκρασίες, επιθετικά υγρά ή συχνή έκθεση σε κρύο περιβάλλον, οι σφραγίδες FKM παρέχουν καλύτερη ανθεκτικότητα. Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 με ονομασία V περιλαμβάνει αυτές τις αναβαθμισμένες στεγανοποιήσεις.
Οι εκτιμήσεις του προϋπολογισμού εξισορροπούν το αρχικό κόστος έναντι της μακροπρόθεσμης αξιοπιστίας. Τα γνήσια εξαρτήματα Bosch Rexroth κοστίζουν περισσότερο εκ των προτέρων, αλλά προσφέρουν προβλέψιμη απόδοση για πολλά χρόνια. Οι γενικές εναλλακτικές εξοικονομούν χρήματα αρχικά, αλλά μπορεί να απαιτούν πιο συχνή αντικατάσταση. Για κρίσιμες εφαρμογές όπου απροσδόκητες βλάβες προκαλούν απώλειες παραγωγής, η αποδεδειγμένη αξιοπιστία της πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 δικαιολογεί την τιμή της. Για λιγότερο κρίσιμα εφεδρικά κυκλώματα ή προσωρινές εγκαταστάσεις, εναλλακτικές λύσεις χαμηλότερου κόστους μπορεί να έχουν οικονομικό νόημα.
Σύναψη
Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 αντιπροσωπεύει μια ώριμη, καλά αποδεδειγμένη λύση για συγκράτηση υδραυλικού φορτίου και έλεγχο ροής. Ο τυποποιημένος σχεδιασμός, η αξιόπιστη λειτουργία και οι ολοκληρωμένες επιλογές διαμόρφωσης το καθιστούν κατάλληλο για διάφορες βιομηχανικές εφαρμογές. Είτε χρειάζεστε απλό μπλοκάρισμα χωρίς διαρροές είτε εξελιγμένο έλεγχο προανοίγματος, υπάρχει μια παραλλαγή Z2S 6 που ταιριάζει στις απαιτήσεις σας.
Η κατανόηση των τεχνικών προδιαγραφών σάς βοηθά να επιλέξετε το σωστό μοντέλο και να αποφύγετε προβλήματα συμβατότητας. Η σωστή εγκατάσταση εξασφαλίζει μεγάλη διάρκεια ζωής και απρόσκοπτη λειτουργία. Η τακτική συντήρηση εντοπίζει προβλήματα νωρίς, ενώ η πρόσβαση σε γνήσια ανταλλακτικά και τεχνική υποστήριξη προστατεύει την επένδυσή σας. Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z2S 6 συνεχίζει να εξυπηρετεί υδραυλικά συστήματα παγκοσμίως, αποδεικνύοντας ότι η απλή μηχανική σε συνδυασμό με την ποιοτική κατασκευή δημιουργεί εξαρτήματα που απλά λειτουργούν.
