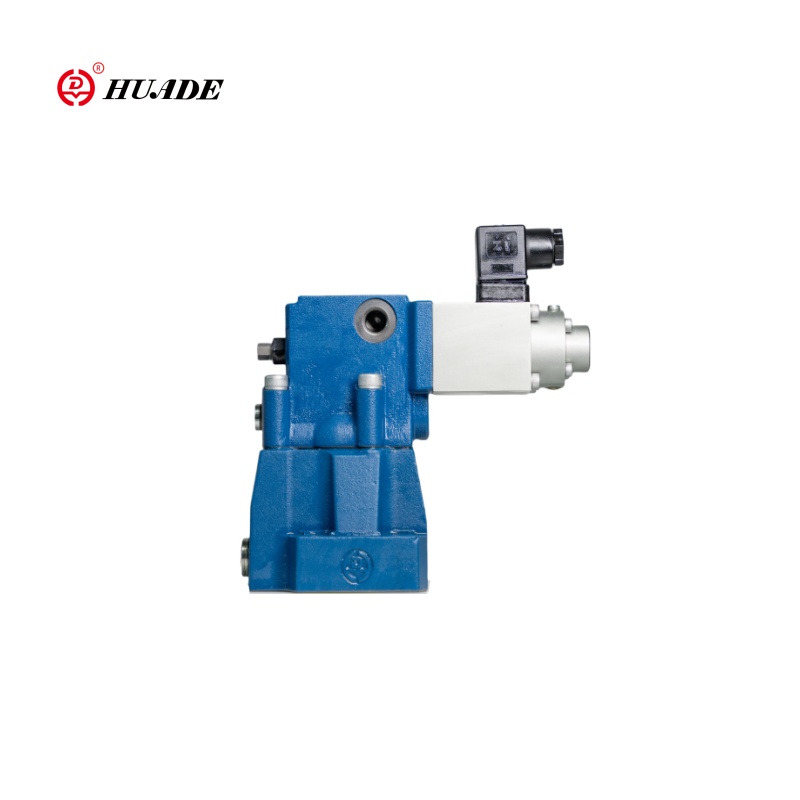

Αναλογική βαλβίδα ανακούφισης πίεσης DBE

Η Huafilter προμηθεύει την αναλογική βαλβίδα ανακούφισης της πίεσης Huade. Είμαστε μια εγκεκριμένη εταιρεία διανομής του Huade Hydraulic. Οι αναλογικές βαλβίδες υψηλής απόδοσης του Huade Hydraulic χρησιμοποιούνται ευρέως σε διάφορους τομείς όπως η κατασκευή μηχανημάτων, τα γεωργικά μηχανήματα, ο βιομηχανικός έλεγχος και πολλά άλλα. Ως επαγγελματίας κατασκευαστής υδραυλικών προϊόντων, η Huade Hydraulic διαθέτει χρόνια εμπειρίας παραγωγής και τεχνικής συσσώρευσης. Οι αναλογικές βαλβίδες του Huade Hydraulic είναι οικονομικά αποδοτικές και αξιόπιστες εναλλακτικές λύσεις για τα προϊόντα Rexroth.

Αποστολή Ερώτησης Λήψη PDF

περιγραφή προϊόντος

Αναλογική βαλβίδα ανακούφισης πίεσης DBE

Η βαλβίδα αναλογικής μείωσης της σειράς DBE μπορεί να ρυθμίσει ομαλά την πίεση του συστήματος μέσω της λειτουργίας μιας αναλογικής ηλεκτρομαγνητικής βαλβίδας, ικανοποιώντας διαφορετικές απαιτήσεις εργασίας. Τα χαρακτηριστικά αυτού του προϊόντος περιλαμβάνουν ακριβή έλεγχο, σταθερότητα και αξιοπιστία και εύκολο στη διατήρηση. Η αναλογική βαλβίδα μείωσης της πίεσης DBE είναι διαθέσιμη σε πολλαπλά μοντέλα και προδιαγραφές για να ικανοποιήσει διαφορετικές ανάγκες. Για παράδειγμα, το Huade Hydraulic παράγει μοντέλα όπως το DBE10-30B/315YMDREM και το DBE20-30B/200xym αναλογικές βαλβίδες μείωσης της πίεσης, οι οποίες έχουν διαφορετικές περιοχές πίεσης εργασίας και χαρακτηριστικά ροής, επιτρέποντας στους χρήστες να επιλέγουν ανάλογα με τις ανάγκες τους.

Παράμετρος προϊόντος της αναλογικής βαλβίδας ανακούφισης πίεσης DBE

Υδραυλικά δεδομένα
Θύρες πίεσης max.operating A. b και x (MPa)	31.5
Πίεση επιστροφής (MPa)	Θύρα y, ξεχωριστή και μηδενική πίεση στη δεξαμενή
Μέγιστο. Παρέχουσα πίεση (MPa)	5.
Min. Παρέχουσα πίεση (MPa)	Δείτε χαρακτηριστικές καμπύλες
Μέγιστο. Ασφάλεια πίεσης (MPA)	κατάλληλη πίεση
	5	10	20	31.5
	1 έως 6²	1 έως 12²	1 έως 22²	1 έως 34²
Μέγιστο. ροή (l/min)	10	20	30
	200	400	600
Πιλοτική ροή (l/min)	0,7 έως 2
Γραμμικότητα (%)	± 3,5
Επαναληψιμότητα (%)	<± 2
Τυπική παραλλαγή (%)	<± 2 max. πίεση
Υστέρηση (%)	Με κύμα ± 1,5 του max.pressure. χωρίς υπερύθυνση ± 4,5 του max.Pressure
Χρόνος μεταγωγής	30 έως 150
Υγρό πίεση	Ορυκτέλαιο (για σφραγίδα NBR), φωσφορικό εστέρα (για σφραγίδα FPM)
Περιοχή ιξώδους (mm2/s)	2.8 έως 380
Εύρος θερμοκρασίας υγρού πίεσης (℃)	-20 έως+70
Βαθμός μόλυνσης (μm)	≤20 (σύσταση 10)

Ηλεκτρικά τεχνικά δεδομένα
Ενισχυτής	VT-200G40 που παρέχεται με βαλβίδα μαζί
Τάση τροφοδοσίας	ΫΟ
Ρεύμα min.control (α)	0.1
Max.control currenl (a)	0.8
Αντίσταση πηνίου (ω）	Η ψυχρή τιμή στα 20 ℃ είναι 19,5. Η τιμή max.wam είναι 28.8
Εύρος θερμοκρασίας υγρού πίεσης (℃)	+50
Κατάσταση εργασίας	Συνεχίζω
Προστασία βαλβίδων	IP65
Ηλεκτρικές συνδέσεις	βύσμα

Χαρακτηριστικό προϊόντος και εφαρμογή της αναλογικής βαλβίδας ανακούφισης πίεσης DBE

Χαρακτηριστικά:

▶ για τη τοποθέτηση της υποπτεία

▶ Εμπλοκή σε μπλοκ

▶ Προαιρετικός πρόσθετος περιορισμός μέγιστου μέγιστου πίεσης μέσω βαλβίδας ελέγχου πιλοτικού ελατηρίου φορτωμένου ελατηρίου

▶ Βαλβίδα και ηλεκτρονικό έλεγχο σχηματίζουν μία πηγή

Εφαρμογή:

Η βαλβίδα ανακούφισης αναλογικής πίεσης DBE χρησιμοποιείται ευρέως σε διάφορα υδραυλικά συστήματα που απαιτούν ακριβή έλεγχο πίεσης, όπως μηχανήματα κατασκευής, μεταλλουργικός εξοπλισμός, ναυπηγική και άλλα πεδία. Διαδραματίζουν κρίσιμο ρόλο σε αυτούς τους τομείς, ενισχύοντας τη σταθερότητα και την αξιοπιστία των συστημάτων.

Λειτουργία και τμήμα της αναλογικής βαλβίδας ανακούφισης πίεσης DBE

Αυτές οι βαλβίδες αποτελούνται βασικά από τη βαλβίδα ελέγχου πιλοτικού ελέγχου (1) με αναλογική ηλεκτρομαγνητική βαλβίδα (2) και την κύρια βαλβίδα (3) με κύριο ένθετο καρούλι (4).

Πληκτρολογήστε DBE:

Η ρύθμιση της πίεσης εξαρτάται από την τιμή εντολής που εξαρτάται από μια αναλογική ηλεκτρομαγνητική βαλβίδα (2). Η πίεση που υπάρχει στη θύρα Α ενεργεί στην κάτω πλευρά του κύριου καρουλιού (4). Ταυτόχρονα, αυτή η πίεση λειτουργεί στην πλευρά που φορτώνεται από το ελατήριο του κύριου καρούλι (4) μέσω των στόχων (5). Η υδραυλική δύναμη δρα στο Pilot Poppet (6). Όταν η υδραυλική δύναμη έρχεται η δύναμη της ηλεκτρομαγνητικής βαλβίδας, τότε ανοίγει το Pilot Poppet (6). Λόγω του γεγονότος ότι το πιλοτικό λάδι μπορεί τώρα να ρέει στη δεξαμενή μέσω της θύρας Υ, εμφανίζεται πτώση πίεσης στο κύριο καρούλι (4) που δρα στο κύριο καρούλι και το ανυψώνει ενάντια στη δύναμη του ελατηρίου επιστροφής. Η σύνδεση από το Α σε Β ανοίγει και δεν υπάρχει πλέον αύξηση της πίεσης

Δομή του Αναλογική βαλβίδα ανακούφισης πίεσης DBE

Σύμβολο της αναλογικής βαλβίδας ανακούφισης πίεσης DBE
