Όταν εργάζεστε με υδραυλικά συστήματα, χρειάζεστε εξαρτήματα που απλά λειτουργούν—μέρα με τη μέρα, βάρδια μετά από βάρδια. Ο4WE10 βαλβίδα ελέγχου κατεύθυνσηςέχει κερδίσει τη φήμη της στα εργοστάσια σε όλο τον κόσμο για αυτόν ακριβώς τον λόγο. Αυτή η βαλβίδα ελέγχου κατεύθυνσης δεν είναι η πιο φανταχτερή τεχνολογία που υπάρχει, αλλά η 4WE10 χειρίζεται την ουσιαστική δουλειά του ελέγχου της ροής του υδραυλικού υγρού με αξιοσημείωτη συνέπεια.

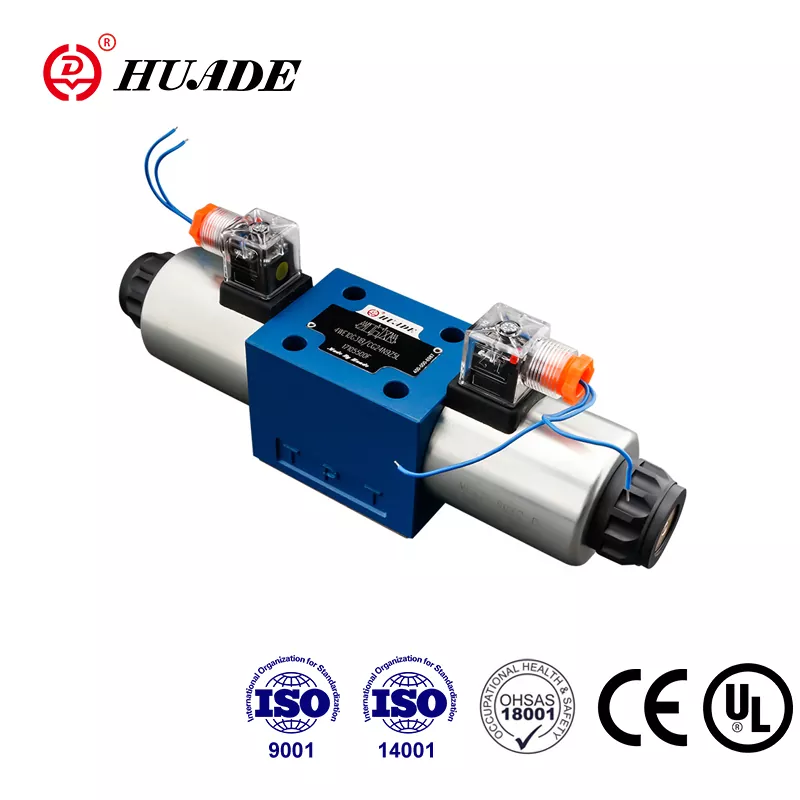

Ο4WE10 βαλβίδαλειτουργεί με μια απλή αρχή. Ένα ηλεκτρομαγνητικό πηνίο σπρώχνει ένα καρούλι μέσα στο σώμα της βαλβίδας, το οποίο ανοίγει και κλείνει τις οδούς για το υδραυλικό λάδι. Όταν ενεργοποιείτε το πηνίο, το καρούλι κινείται. Όταν κόβετε ρεύμα, ένα ελατήριο το επαναφέρει στην αρχική του θέση. Ο σχεδιασμός του 4WE10 είναι άμεσης δράσης, που σημαίνει ότι δεν υπάρχει πιλοτικό στάδιο ή πολύπλοκος μηχανισμός μεταξύ του ηλεκτρικού σήματος και της μηχανικής κίνησης.
Κατανόηση του προτύπου NG10 του 4WE10
Ο4WE10 βαλβίδα ελέγχου κατεύθυνσηςακολουθεί αυτό που ονομάζεται πρότυπο τοποθέτησης NG10, γνωστό και ως CETOP 5 ή ISO 4401-05. Αυτή η τυποποίηση έχει μεγαλύτερη σημασία από όσο νομίζετε για τις βαλβίδες ελέγχου κατεύθυνσης. Σημαίνει ότι μπορείτε να ανταλλάξετε ένα 4WE10 από έναν κατασκευαστή με μια αντίστοιχη βαλβίδα ελέγχου κατεύθυνσης από έναν άλλο χωρίς να επανασχεδιάσετε την πλάκα στερέωσής σας ή να επανατοποθετήσετε το σύστημά σας. Για τις ομάδες συντήρησης και τους σχεδιαστές εξοπλισμού, αυτή η δυνατότητα εναλλαγής του 4WE10 μειώνει τους πονοκεφάλους και το κόστος.

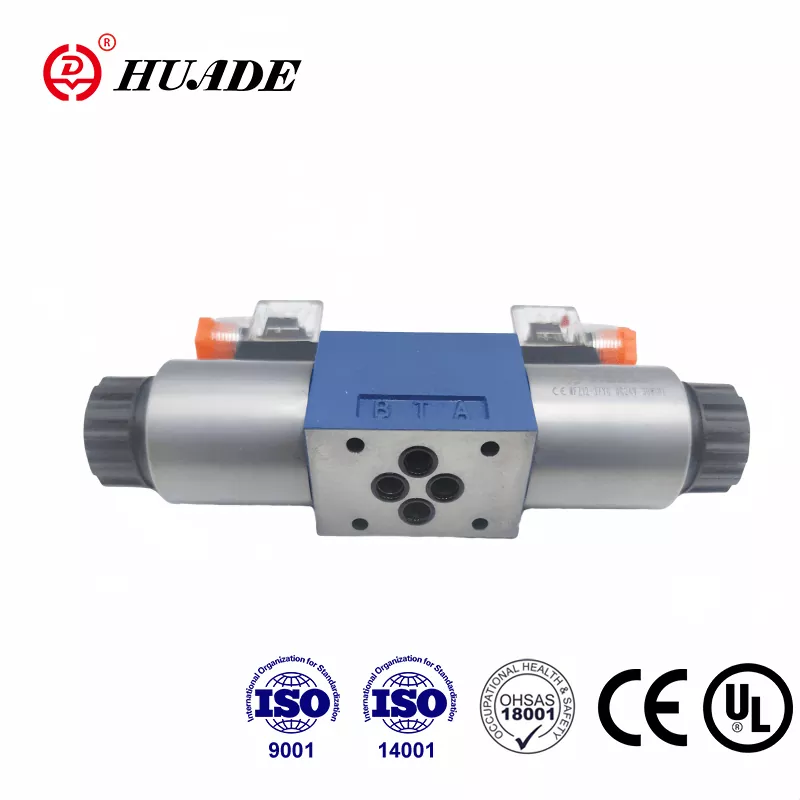

Ο4WE10 βαλβίδασυνδέεται μέσω τεσσάρων κύριων θυρών: P για είσοδο πίεσης, A και B για τις δύο θύρες εργασίας που συνδέονται με τους ενεργοποιητές σας και T για τη γραμμή επιστροφής πίσω στη δεξαμενή. Αυτή η διαμόρφωση τεσσάρων κατευθύνσεων δίνει στο 4WE10 έλεγχο της αμφίδρομης κίνησης, γι' αυτό θα βρείτε αυτές τις κατευθυντικές βαλβίδες ελέγχου που ελέγχουν κυλίνδρους που πρέπει να εκτείνονται και να συστέλλονται.
Τεχνικές δυνατότητες της βαλβίδας ελέγχου κατεύθυνσης 4WE10
Ο4WE10χειρίζεται πίεση έως και 315-350 bar ανάλογα με το συγκεκριμένο μοντέλο, που μεταφράζεται σε περίπου 4.569 PSI. Αυτό αρκεί για τα περισσότερα βιομηχανικά μηχανήματα χωρίς να μπουν σε ακραία βαρέα επαγγελματικά εδάφη. Ο ονομαστικός ρυθμός ροής του 4WE10 είναι 120 λίτρα ανά λεπτό, αν και αυτή η βαλβίδα ελέγχου κατεύθυνσης μπορεί να ωθήσει στα 160 λίτρα ανά λεπτό όταν χρειάζεται. Για αναφορά, 120 λίτρα ανά λεπτό ισούται περίπου με 31,7 γαλόνια ανά λεπτό.
Αυτοί οι αριθμοί καθορίζουν πού το4WE10 βαλβίδαταιριάζει στο σύστημά σας. Εάν τρέχετε υψηλότερες ροές σταθερά μέσω της βαλβίδας ελέγχου κατεύθυνσης, θα αρχίσετε να βλέπετε πτώσεις πίεσης που παράγουν θερμότητα και σπαταλούν ενέργεια. Η σχέση μεταξύ ροής και πτώσης πίεσης στο 4WE10 δεν είναι γραμμική — ακολουθεί έναν τετράγωνο νόμο, που σημαίνει ότι ο διπλασιασμός του ρυθμού ροής τετραπλασιάζει την απώλεια πίεσης. Στα ονομαστικά 120 λίτρα ανά λεπτό, η βαλβίδα ελέγχου κατεύθυνσης 4WE10 θα δείξει περίπου 12 bar πτώσης πίεσης, η οποία αντιπροσωπεύει ενέργεια που μετατρέπεται σε θερμότητα και όχι σε χρήσιμη εργασία.
4WE10 Τύποι καρουλιού και οι εφαρμογές τους
Ο4WE10 βαλβίδαδιατίθεται σε διαφορετικές διαμορφώσεις καρουλιού, που προσδιορίζονται με γράμματα όπως D, E, G και H. Κάθε γράμμα καθορίζει τι συμβαίνει στις διαδρομές υγρού όταν η βαλβίδα ελέγχου κατεύθυνσης βρίσκεται στην κεντρική της θέση και η επιλογή της σωστής διαμόρφωσης 4WE10 έχει σημασία για τη συμπεριφορά του μηχανήματος σας.
Ο4WE10 H-spoolμπλοκάρει όλες τις θύρες στην κεντρική θέση. Αυτό δημιουργεί μια υδραυλική κλειδαριά που κρατά τον κύλινδρο σας ακριβώς εκεί που είναι, ακόμη και υπό φορτίο. Θα χρησιμοποιούσατε αυτήν τη διαμόρφωση 4WE10 όταν έχει σημασία η ακρίβεια τοποθέτησης, όπως να κρατάτε κλειστό έναν σφιγκτήρα ενώ πραγματοποιείται μια εργασία συγκόλλησης. Το μειονέκτημα είναι ότι οποιαδήποτε θερμική διαστολή παγιδευμένου λαδιού μπορεί να αυξήσει την πίεση στη βαλβίδα ελέγχου κατεύθυνσης, επομένως πρέπει να το λάβετε υπόψη στο σχεδιασμό σας.
Ο4WE10 G-spoolσυνδέει τη θύρα πίεσης απευθείας στη δεξαμενή στην κεντρική θέση. Αυτή η διαμόρφωση βαλβίδας ελέγχου κατεύθυνσης εκφορτώνει την αντλία σας, μειώνοντας την πίεση του συστήματος σχεδόν στο μηδέν ενώ το 4WE10 βρίσκεται σε αδράνεια. Είναι σύνηθες σε εφαρμογές τύπου όπου το μηχάνημα περιμένει μεταξύ των κύκλων. Η αντλία σας λειτουργεί, αλλά δεν καταπολεμά την υψηλή πίεση μέσω της βαλβίδας 4WE10, η οποία εξοικονομεί ενέργεια και μειώνει τη θερμότητα.
Ο4WE10 E-spoolμπλοκάρει τη θύρα πίεσης αλλά συνδέει τις θυρίδες εργασίας με τη δεξαμενή. Αυτό επιτρέπει την απομάκρυνση της παγιδευμένης πίεσης από τους ενεργοποιητές σας, ενώ εμποδίζει τη νέα ροή από την αντλία μέσω της βαλβίδας ελέγχου κατεύθυνσης. Είναι χρήσιμο όταν πρέπει να απελευθερώσετε την υπολειπόμενη πίεση πριν ξεκινήσει ο επόμενος κύκλος στο σύστημά σας 4WE10.
Διαφορετικές εφαρμογές χρειάζονται διαφορετικές συμπεριφορές και οι τυποποιημένοι κωδικοί γραμμάτων διευκολύνουν τον καθορισμό ακριβώς της βαλβίδας ελέγχου κατεύθυνσης 4WE10 που χρειάζεστε χωρίς μακροσκελείς τεχνικές περιγραφές.
Εγκατάσταση της βαλβίδας ελέγχου κατεύθυνσης 4WE10
Τοποθέτηση του4WE10είναι απλό, αλλά πρέπει να δώσετε προσοχή σε μερικές λεπτομέρειες. Η βαλβίδα ελέγχου κατεύθυνσης μπορεί να τοποθετηθεί σε οποιονδήποτε προσανατολισμό, αν και θα πρέπει να εξετάσετε πού καταλήγουν οι ηλεκτρικές συνδέσεις στο 4WE10 σας για ευκολία συντήρησης. Τα πηνία είναι αφαιρούμενα και μπορούν να περιστρέφονται 360 μοίρες γύρω από τον άξονά τους, κάτι που βοηθά όταν αντιμετωπίζετε στενούς χώρους στην εγκατάσταση 4WE10.
Μια λεπτομέρεια που συχνά παραβλέπεται με το4WE10 βαλβίδαείναι η πίεση της γραμμής επιστροφής. Ενώ οι κύριες θύρες χειρίζονται 350 bar, η θύρα του ρεζερβουάρ στη βαλβίδα ελέγχου κατεύθυνσης θα πρέπει να παραμένει κάτω από τα 160 bar. Εάν χρησιμοποιείτε πολλές μονάδες 4WE10 που μοιράζονται μια κοινή γραμμή επιστροφής, οι αιχμές πίεσης από μια βαλβίδα ελέγχου κατεύθυνσης μπορεί να επηρεάσουν άλλες. Η αντίθλιψη μπορεί ακόμη και να προκαλέσει ανεπιθύμητη κίνηση του καρουλιού στο 4WE10 σας. Η χρήση μεμονωμένων βαλβίδων ελέγχου σε κάθε γραμμή επιστροφής 4WE10 ή η διασφάλιση επαρκούς μεγέθους γραμμής αποτρέπει αυτό το ζήτημα.
Ο4WE10 βαλβίδα ελέγχου κατεύθυνσηςπεριλαμβάνει διατάξεις για χειροκίνητη παράκαμψη, που σας επιτρέπει να το χειρίζεστε με το χέρι κατά τη θέση σε λειτουργία ή την αντιμετώπιση προβλημάτων. Αυτή η δυνατότητα στο 4WE10 έχει όριο πίεσης 50 bar στη θύρα του ρεζερβουάρ. Δεν έχει σχεδιαστεί ως λειτουργία ασφαλείας ή για τακτική λειτουργία της βαλβίδας ελέγχου κατεύθυνσης, απλώς ως βοήθημα συντήρησης.
4WE10 Ηλεκτρικές προδιαγραφές
Πλέον4 WE10 βαλβίδες ελέγχου κατεύθυνσηςλειτουργεί σε 24V DC, αν και θα βρείτε εκδόσεις 4WE10 για 12V, 48V, 110V AC και 220V AC ανάλογα με τα πρότυπα της εγκατάστασης σας. Το πηνίο 4WE10 συνδέεται μέσω μιας ηλεκτρικής φίσας DIN EN 175301-803, η οποία έχει γίνει κάτι σαν βιομηχανικό πρότυπο για βιομηχανικές βαλβίδες ελέγχου κατεύθυνσης. Πολλές εκδόσεις 4WE10 περιλαμβάνουν μια ένδειξη LED που ανάβει όταν το πηνίο ενεργοποιείται, δίνοντάς σας γρήγορη οπτική επιβεβαίωση χωρίς να χρειάζεστε πολύμετρο.
Ο4WE10'sΟ σχεδιασμός του πηνίου χρησιμοποιεί κατασκευή υγρού πείρου, που σημαίνει ότι βρίσκεται σε άμεση επαφή με το υδραυλικό λάδι που ρέει μέσω της βαλβίδας ελέγχου κατεύθυνσης. Αυτή η επαφή λαδιού στο 4WE10 κάνει πολλά χρήσιμα πράγματα. Ψύχει το πηνίο, αποτρέποντας τη θερμική υπερφόρτωση στη βαλβίδα ελέγχου κατεύθυνσης. Μειώνει τους μηχανικούς κραδασμούς και τον θόρυβο, διατηρώντας αθόρυβη τη λειτουργία του 4WE10. Και παρέχει λίπανση που παρατείνει τη διάρκεια ζωής του πηνίου στη βαλβίδα ελέγχου κατεύθυνσης. Το μειονέκτημα είναι ότι εάν έχετε αστοχία πηνίου στο 4WE10, πρέπει να αποστραγγίσετε ή να απομονώσετε αυτό το τμήμα του συστήματος πριν από την αντικατάσταση, αν και ο αφαιρούμενος σχεδιασμός καθιστά αυτή τη διαδικασία σχετικά γρήγορη για τη βαλβίδα ελέγχου κατεύθυνσης.
Απαιτήσεις υγρού για τη βαλβίδα 4WE10
Ο4WE10 βαλβίδα ελέγχου κατεύθυνσηςαναμένει υδραυλικό λάδι ορυκτών με ιξώδες περίπου 37 mm²/s στους 55°C. Το 4WE10 ανέχεται ένα ευρύ φάσμα από 2,8 έως 380 mm²/s, αλλά η λειτουργία στα άκρα επηρεάζει την απόδοση της βαλβίδας ελέγχου κατεύθυνσης. Το πολύ λεπτό λάδι αυξάνει την εσωτερική διαρροή στο 4WE10, ενώ το παχύ λάδι επιβραδύνει τον χρόνο απόκρισης και αυξάνει την πτώση πίεσης μέσω της βαλβίδας ελέγχου κατεύθυνσης.
Ο έλεγχος της μόλυνσης έχει μεγάλη σημασία για4WE10 βαλβίδαζωή. Η σύσταση για τις βαλβίδες ελέγχου κατεύθυνσης είναι η καθαριότητα ISO 4406 20/18/15 ή καλύτερη, με φιλτράρισμα στα 10-16 μικρά. Αυτό μπορεί να ακούγεται υπερβολικά ακριβές, αλλά τα διάκενα μεταξύ της μπομπίνας και της οπής στο 4WE10 σας κυμαίνονται από 5-25 μικρά, ανάλογα με τον σχεδιασμό της βαλβίδας ελέγχου κατεύθυνσης. Τα σωματίδια σε αυτό το εύρος μεγέθους λειτουργούν σαν γυαλόχαρτο, φορώντας τις επιφάνειες ακριβείας στο 4WE10 σας που σφραγίζουν κάθε θύρα από τις άλλες.
Τα σκληρά σωματίδια δημιουργούν γρατσουνιές που αυξάνουν τη διαρροή με την πάροδο του χρόνου στο δικό σας4WE10 βαλβίδα ελέγχου κατεύθυνσης. Οι μαλακοί ρύποι και το νερό μπορεί να προάγουν τη διάβρωση ή να σχηματίσουν ιζήματα λάσπης. Είτε έτσι είτε αλλιώς, η απόδοση της βαλβίδας 4WE10 υποβαθμίζεται. Σε πραγματικά βρώμικα συστήματα, μπορεί να δείτε να κολλάει εκεί που το καρούλι 4WE10 αρνείται να κινηθεί ομαλά ή επιστρέφει αργά στην κεντρική θέση στη βαλβίδα ελέγχου κατεύθυνσης.
4WE10 Πτώση πίεσης και απόδοση συστήματος
Η κατανόηση της πτώσης πίεσης σάς βοηθά να σχεδιάζετε πιο αποτελεσματικά συστήματα με το4WE10 βαλβίδα. Στα 60 λίτρα ανά λεπτό, η βαλβίδα ελέγχου κατεύθυνσης πέφτει περίπου 3 bar. Στα 100 λίτρα ανά λεπτό, που πηδά στα 8 bar μέσω του 4WE10. Με το μέγιστο 120 λίτρα ανά λεπτό, χάνετε 12 bar κατά μήκος της βαλβίδας ελέγχου κατεύθυνσης.
Κάθε μπάρα πτώσης πίεσης σε μια δεδομένη ταχύτητα ροής αντιπροσωπεύει την ισχύ που μετατρέπεται σε θερμότητα στο δικό σας4WE10. Ο τύπος είναι απλός: η απώλεια ισχύος ισούται με το ρυθμό ροής επί την πτώση πίεσης. Στα 100 λίτρα ανά λεπτό με πτώση 8 bar μέσω της βαλβίδας ελέγχου κατεύθυνσης, αυτό είναι περίπου 1,3 κιλοβάτ θερμότητας. Το σύστημά σας πρέπει να διαχέει τη θερμότητα που παράγεται από το 4WE10, είτε μέσω ψυγείου είτε δεχόμενο υψηλότερες θερμοκρασίες λαδιού.
Για συστήματα όπου η απόδοση έχει σημασία, διατηρώντας τους ρυθμούς ροής κάτω από 80 λίτρα ανά λεπτό μέσω του4WE10 βαλβίδα ελέγχου κατεύθυνσηςσας δίνει μια καλύτερη ισορροπία μεταξύ του μεγέθους της βαλβίδας και της παραγωγής θερμότητας. Εάν χρειάζεστε υψηλότερες ροές από αυτές που μπορεί να χειριστεί αποτελεσματικά το 4WE10, σκεφτείτε το επόμενο μέγεθος προς τα πάνω ή χρησιμοποιώντας πολλαπλές βαλβίδες ελέγχου κατεύθυνσης παράλληλα.
4WE10 Χρόνος εναλλαγής και απόκριση
Ο4WE10 βαλβίδασυνήθως αλλάζει σε 70-120 χιλιοστά του δευτερολέπτου, που είναι αρκετά γρήγορο για τις περισσότερες βιομηχανικές εφαρμογές αλλά όχι στιγμιαία. Τα εσωτερικά χαρακτηριστικά απόσβεσης στη βαλβίδα ελέγχου κατεύθυνσης εξομαλύνουν τη μετάβαση, αποτρέποντας την υδραυλική κρούση που θα μπορούσε να καταστρέψει τα εξαρτήματα ή να δημιουργήσει θόρυβο. Θα βρείτε μικρά στόμια και θαλάμους σχεδιασμένους στο καρούλι 4WE10 που μετρούν τη ροή λαδιού κατά τη διάρκεια του συμβάντος μεταγωγής.
Μερικοί4WE10 βαλβίδα ελέγχου κατεύθυνσηςΤα μοντέλα περιλαμβάνουν εξωτερικές βίδες ρύθμισης που σας επιτρέπουν να ρυθμίσετε την ταχύτητα μεταγωγής. Αυτό γίνεται χρήσιμο όταν πολλές μονάδες 4WE10 μοιράζονται κοινές γραμμές, επιτρέποντάς σας να κλιμακώσετε τους χρόνους μεταγωγής τους για να αποφύγετε μεταβατικές πιέσεις στο σύστημα βαλβίδας ελέγχου κατεύθυνσης.
Κοινές εφαρμογές για τη βαλβίδα ελέγχου κατεύθυνσης 4WE10
Θα βρεις4 βαλβίδες WE10σε όλο το βιομηχανικό περιβάλλον. Οι εφαρμογές εργαλειομηχανών χρησιμοποιούν τη βαλβίδα ελέγχου κατεύθυνσης 4WE10 για σύσφιξη εργασίας, όπου ένας κύλινδρος πρέπει να εκτείνεται με δύναμη και να κρατά τη θέση του κατά την κοπή. Οι μηχανές χύτευσης με έγχυση χρησιμοποιούν το 4WE10 για τον έλεγχο των ακίδων βαλβίδων που ρυθμίζουν τη ροή του πλαστικού. Οι αυτοματοποιημένες γραμμές συναρμολόγησης χρησιμοποιούν αυτές τις βαλβίδες ελέγχου κατεύθυνσης σε ρομπότ pick-and-place για διακριτές κινήσεις τοποθέτησης.
Ο4WE10υπερέχει στον διακριτικό έλεγχο—μετακίνηση στη θέση Α, στάση, μετάβαση στη θέση Β, στάση. Αυτή η βαλβίδα ελέγχου κατεύθυνσης δεν χειρίζεται καλά τον αναλογικό έλεγχο επειδή είναι είτε ανοιχτή είτε κλειστή χωρίς τίποτα ενδιάμεσο. Εάν χρειάζεστε έλεγχο μεταβλητής ταχύτητας ή ακριβή ρύθμιση ροής πέρα από αυτό που προσφέρει το 4WE10, θα πρέπει να προχωρήσετε σε μια αναλογική κατευθυντική βαλβίδα ελέγχου στη σειρά 4WRPE.
Συντήρηση της βαλβίδας 4WE10
Ο4WE10'sΟ σχεδιασμός του αφαιρούμενου πηνίου απλοποιεί τη συντήρηση για αυτήν τη βαλβίδα ελέγχου κατεύθυνσης. Όταν ένα πηνίο αστοχεί στο 4WE10 σας, μπορείτε να το αντικαταστήσετε χωρίς να ανοίξετε το υδραυλικό σύστημα. Αποσυνδέστε το ηλεκτρικό βύσμα, ξεβιδώστε το παξιμάδι συγκράτησης, τραβήξτε έξω το παλιό πηνίο και τοποθετήστε το νέο στη βαλβίδα ελέγχου κατεύθυνσης. Το πηνίο 4WE10 μπορεί να περιστρέφεται κατά την εγκατάσταση, ώστε να μπορείτε να τοποθετήσετε τον ηλεκτρικό σύνδεσμο όπου είναι πιο βολικό.
Εσωτερική φθορά καρουλιού στο4WE10 βαλβίδα ελέγχου κατεύθυνσηςπροκαλεί τελικά αυξημένη διαρροή και υποτονική απόκριση. Μπορεί να παρατηρήσετε ότι ένας κύλινδρος μετακινείται αργά όταν πρέπει να κρατήσει τη θέση του ή ότι ο χρόνος εναλλαγής αυξάνεται στο 4WE10 σας. Σε εκείνο το σημείο, εξετάζετε είτε την ανακατασκευή της βαλβίδας ελέγχου κατεύθυνσης με νέα στεγανοποιητικά και πιθανώς ένα νέο καρούλι είτε την πλήρη αντικατάσταση του 4WE10. Ο οικονομικός υπολογισμός εξαρτάται από το κόστος εργασίας σας σε σχέση με την τιμή της βαλβίδας.
Κολλήσεις που σχετίζονται με τη μόλυνση στο4WE10εμφανίζεται ως διακοπτόμενη λειτουργία ή πλήρης αποτυχία μετατόπισης. Μερικές φορές μπορείτε να ανακτήσετε τη λειτουργία της βαλβίδας ελέγχου κατεύθυνσης ξεπλένοντας το σύστημα και αντικαθιστώντας τα φίλτρα, αλλά εάν έχει σημειωθεί χάραξη στο καρούλι ή στη οπή 4WE10, χρειάζεστε ανταλλακτικά για τη βαλβίδα ελέγχου κατεύθυνσης.
Προμήθεια της βαλβίδας ελέγχου κατεύθυνσης 4WE10
Η Bosch Rexroth δημιούργησε το4WE10σχεδιάζει και προσφέρει τη μεγαλύτερη ποικιλία βαλβίδων ελέγχου κατεύθυνσης με 53 διαφορετικές διαμορφώσεις καρουλιού. Οι βαλβίδες 4WE10 χρησιμεύουν ως το πρότυπο αναφοράς για τις βαλβίδες ελέγχου κατεύθυνσης. Οι Hydac, Parker, Eaton Vickers και Argo Hytos κατασκευάζουν όλες συμβατές εκδόσεις 4WE10 που τοποθετούνται στην ίδια διεπαφή. Κινέζοι κατασκευαστές όπως η CML και η Huade παράγουν ανταγωνιστικές εναλλακτικές λύσεις 4WE10 που διατηρούν το πρότυπο τοποθέτησης για τις βαλβίδες ελέγχου κατεύθυνσης.
Τιμολόγηση για το4WE10 βαλβίδα ελέγχου κατεύθυνσηςκυμαίνεται από περίπου $18 έως $38 ανά μονάδα ανάλογα με την ποσότητα, τις προδιαγραφές και τον προμηθευτή. Οι ελάχιστες ποσότητες παραγγελίας για μονάδες 4WE10 ποικίλλουν από μεμονωμένα κομμάτια έως 50 ή περισσότερα, με μεγαλύτερες παραγγελίες να φέρνουν χαμηλότερες τιμές μονάδας. Οι χρόνοι παράδοσης συνήθως διαρκούν 10-15 ημέρες για τυπικές διαμορφώσεις 4WE10.
Η τυποποίηση σημαίνει ότι μπορείτε να προμηθεύεστε4 WE10 βαλβίδες ελέγχου κατεύθυνσηςαπό πολλούς προμηθευτές και να διατηρήσουν την εναλλαξιμότητα. Για κρίσιμες εφαρμογές, μπορείτε να προμηθευτείτε βαλβίδες 4WE10 από δύο διαφορετικούς κατασκευαστές για να διασφαλίσετε ότι δεν εξαρτάστε ποτέ από μια ενιαία αλυσίδα εφοδιασμού για τις βαλβίδες ελέγχου κατεύθυνσης.
Περιορισμοί του 4WE10 και Πότε να Εξεταστούν εναλλακτικές λύσεις
Ο4WE10 βαλβίδα ελέγχου κατεύθυνσηςχειρίζεται καλά τον σχεδιασμένο του ρόλο, αλλά έχει σαφείς περιορισμούς. Η δυαδική φύση του χειριστηρίου του 4WE10 σημαίνει ότι αυτή η βαλβίδα ελέγχου κατεύθυνσης δεν είναι κατάλληλη για εφαρμογές που χρειάζονται μεταβλητή ταχύτητα ή μαλακές εκκινήσεις. Οι πτώσεις πίεσης σε υψηλή ροή καθιστούν το 4WE10 αναποτελεσματικό για συνεχείς λειτουργίες υψηλής ροής. Η εσωτερική διαρροή που είναι εγγενής στον σχεδιασμό του καρουλιού 4WE10 σημαίνει ότι αυτή η βαλβίδα ελέγχου κατεύθυνσης δεν θα διατηρεί την πίεση επ' αόριστον σε διαμορφώσεις κλειστού κέντρου.
Εάν χρειάζεστε αναλογικό έλεγχο πέρα από αυτό που το4WE10προσφέρει, δείτε τις βαλβίδες ελέγχου κατεύθυνσης με ενσωματωμένα ηλεκτρονικά και αναλογικές ηλεκτρομαγνητικές βαλβίδες. Εάν χρειάζεστε πολύ χαμηλή διαρροή, σκεφτείτε τις βαλβίδες τύπου poppet αντί για τις 4WE10. Εάν εργάζεστε με ροές σημαντικά μεγαλύτερες από 120 λίτρα ανά λεπτό, το επόμενο μέγεθος προς τα πάνω (NG16 ή NG25) είναι πιο λογικό από τη βαλβίδα ελέγχου κατεύθυνσης 4WE10.
Ο4WE10Η τεχνολογία είναι ώριμη, πράγμα που σημαίνει ότι δεν θα δείτε δραματικές βελτιώσεις στη βασική απόδοση του 4WE10. Η καινοτομία στα υδραυλικά έχει προχωρήσει προς τις αναλογικές και έξυπνες βαλβίδες ελέγχου κατεύθυνσης με ενσωματωμένα διαγνωστικά. Το 4WE10 παραμένει σχετικό για εφαρμογές όπου οι δυνατότητές του ταιριάζουν με τις απαιτήσεις και όπου αποδεικνύεται, η τυποποιημένη τεχνολογία βαλβίδων ελέγχου κατεύθυνσης υπερτερεί των πλεονεκτημάτων των νεότερων προσεγγίσεων.
Επιλογή της σωστής διαμόρφωσης 4WE10
Επιλέγοντας ένα4WE10 βαλβίδα ελέγχου κατεύθυνσηςαπαιτεί αντιστοίχιση των παραμέτρων του συστήματός σας με τις δυνατότητες της βαλβίδας. Υπολογίστε τον απαιτούμενο ρυθμό ροής και βεβαιωθείτε ότι παραμένει κάτω από 80-100 λίτρα ανά λεπτό για απόδοση με το 4WE10. Βεβαιωθείτε ότι η πίεσή σας παραμένει εντός του ορίου των 315-350 bar με επαρκές περιθώριο ασφαλείας για τη βαλβίδα ελέγχου κατεύθυνσης. Επιλέξτε τον τύπο καρουλιού 4WE10 που παρέχει τη συμπεριφορά κεντραρίσματος που χρειάζεται η εφαρμογή σας.
Εξετάστε το ηλεκτρικό τροφοδοτικό που είναι διαθέσιμο στο χώρο εγκατάστασης και καθορίστε το κατάλληλο4WE10τάση πηνίου για τη βαλβίδα ελέγχου κατεύθυνσης. Σκεφτείτε την πρόσβαση συντήρησης—μπορεί κάποιος να φτάσει στον ηλεκτρικό σύνδεσμο και το πηνίο στο 4WE10 σας όταν χρειάζεται σέρβις; Σχεδιάστε τα υδραυλικά της γραμμής επιστροφής για να αποφύγετε προβλήματα αντίθλιψης με τη βαλβίδα ελέγχου κατεύθυνσης.
Ο4WE10'sΗ αξιοπιστία προέρχεται από τον απλό μηχανικό σχεδιασμό του και τις ώριμες διαδικασίες παραγωγής πίσω από αυτήν τη βαλβίδα ελέγχου κατεύθυνσης. Όταν εφαρμόζεται σωστά εντός του φακέλου λειτουργίας του και συντηρείται σύμφωνα με τις βασικές πρακτικές του υδραυλικού συστήματος, το 4WE10 προσφέρει χρόνια σταθερής εξυπηρέτησης. Αυτή η αξιοπιστία, σε συνδυασμό με την παγκόσμια διαθεσιμότητα και την ανταγωνιστική τιμολόγηση, εξηγεί γιατί η βαλβίδα ελέγχου κατεύθυνσης 4WE10 παραμένει μια τυπική επιλογή για βιομηχανικό υδραυλικό έλεγχο, παρόλο που είναι μια από τις παλαιότερες τεχνολογίες βαλβίδων που εξακολουθεί να παράγεται.
Για συστήματα που χρειάζονται πραγματικά μόνο διακριτό έλεγχο θέσης σε μέτριους ρυθμούς ροής, το4WE10 βαλβίδα ελέγχου κατεύθυνσηςαντιπροσωπεύει μια πρακτική, καλά κατανοητή λύση. Δεν θα σας προσφέρει την πολυπλοκότητα των νεότερων τεχνολογιών, αλλά το 4WE10 θα εμφανίζεται στη δουλειά κάθε μέρα και θα κάνει τη δουλειά του χωρίς δράματα.
