Όταν εργάζεστε με υδραυλικά συστήματα, ο έλεγχος της κατεύθυνσης ροής είναι απαραίτητος για την ασφάλεια και την αποτελεσματικότητα. Η βαλβίδα φυσιγγίου Bosch Rexroth M-SR χρησιμεύει ως μια αξιόπιστη βαλβίδα αντεπιστροφής που επιτρέπει στο υγρό να ρέει προς μία κατεύθυνση ενώ εμποδίζει εντελώς την αντίστροφη ροή. Αυτό το εξάρτημα έχει γίνει μια τυπική επιλογή σε βιομηχανικές υδραυλικές εφαρμογές λόγω του συμπαγούς σχεδιασμού και της απόδοσης χωρίς διαρροές.
Τι είναι η βαλβίδα κασέτας M-SR
Η βαλβίδα φυσιγγίου M-SR είναι μια βιδωτή υδραυλική βαλβίδα αντεπιστροφής που κατασκευάζεται από τη Bosch Rexroth, μια από τις κορυφαίες εταιρείες στην υδραυλική τεχνολογία. Αυτή η βαλβίδα φυσιγγίου M-SR ανήκει στη σειρά 1X και χρησιμοποιεί σχεδίαση φυσιγγίου για τον έλεγχο της ροής του υγρού. Η βαλβίδα προσαρμόζεται απευθείας σε ένα μπλοκ πολλαπλής, γεγονός που εξοικονομεί χώρο σε σύγκριση με τις παραδοσιακές βαλβίδες που τοποθετούνται σε γραμμή.
Η βασική λειτουργία είναι απλή. Όταν το υδραυλικό υγρό πιέζει τη βαλβίδα προς τα εμπρός με αρκετή πίεση, το στόμιο ανοίγει και επιτρέπει τη ροή. Όταν η πίεση έρχεται από την αντίστροφη κατεύθυνση, το κάλυμμα σφραγίζει σφιχτά πάνω στο κάθισμά του, αποτρέποντας οποιαδήποτε αντίστροφη ροή. Αυτή η στεγανοποίηση από μέταλλο σε μέταλλο δημιουργεί ένα στεγανό κλείσιμο που διατηρεί την πίεση του συστήματος χωρίς υποβάθμιση με την πάροδο του χρόνου.
Η βαλβίδα φυσιγγίου M-SR διατίθεται σε δύο τύπους εγκατάστασης: τη γωνιακή βαλβίδα KE για διαδρομές ροής 90 μοιρών και την εσωτερική βαλβίδα KD για ευθείες διαδρομές ροής. Αυτή η ευελιξία βοηθά τους μηχανικούς να σχεδιάσουν συμπαγή υδραυλικά κυκλώματα που ταιριάζουν σε περιορισμένο χώρο.
Τεχνικές προδιαγραφές και εύρος μεγέθους
Η βαλβίδα φυσιγγίου M-SR διατίθεται σε επτά ονομαστικά μεγέθη, που ορίζονται ως NG 6 έως NG 30. Κάθε μέγεθος χειρίζεται διαφορετικούς ρυθμούς ροής και επίπεδα πίεσης ανάλογα με τις απαιτήσεις της εφαρμογής.
Για μικρότερα συστήματα, η βαλβίδα φυσιγγίων NG 6 M-SR χειρίζεται έως και 6 λίτρα ανά λεπτό και λειτουργεί σε πιέσεις έως και 420 bar. Καθώς το μέγεθος αυξάνεται, η ικανότητα ροής αυξάνεται σημαντικά. Η έκδοση NG 10 διαχειρίζεται 50 λίτρα το λεπτό, ενώ η NG 15 μπορεί να αντέξει 120 λίτρα το λεπτό. Το μεγαλύτερο τυπικό μέγεθος, το NG 30, δέχεται ροές έως και 400 λίτρα ανά λεπτό, αν και η μέγιστη ονομαστική πίεση πέφτει στα 250 bar.
Η πίεση ρωγμής, η οποία είναι η ελάχιστη πίεση που απαιτείται για το άνοιγμα της βαλβίδας, κυμαίνεται από ουσιαστικά μηδέν (για εκδόσεις χωρίς ελατήρια) έως 5 bar. Οι περισσότερες εφαρμογές χρησιμοποιούν το τυπικό ελατήριο 0,5 bar, το οποίο παρέχει αξιόπιστη στεγανοποίηση ενώ ανοίγει εύκολα όταν ξεκινά η ροή προς τα εμπρός. Υψηλότερες πιέσεις ρωγμής όπως 1,5 bar ή 3 bar είναι διαθέσιμες για συστήματα που χρειάζονται ισχυρότερη δύναμη αντίστροφης στεγανοποίησης.
Το εύρος θερμοκρασίας λειτουργίας εξαρτάται από το υλικό στεγανοποίησης. Οι τυπικές σφραγίδες NBR λειτουργούν από αρνητικούς 30 βαθμούς Κελσίου έως θετικούς 80 βαθμούς Κελσίου. Για εφαρμογές σε υψηλές θερμοκρασίες ή ανθεκτικές στα χημικά, οι σφραγίδες FKM επεκτείνουν το ανώτερο όριο ενώ περιορίζουν ελαφρώς το εύρος της ψυχρής θερμοκρασίας.
Η βαλβίδα φυσιγγίου M-SR λειτουργεί με διάφορα υδραυλικά υγρά, όπως ορυκτέλαια, βιοδιασπώμενα υγρά και πυρίμαχες επιλογές. Όταν χρησιμοποιείτε υγρά με βάση το νερό, η θερμοκρασία λειτουργίας πρέπει να παραμένει κάτω από 60 βαθμούς Κελσίου για να διατηρηθεί η μακροζωία της σφράγισης.
Απαιτήσεις εγκατάστασης και λεπτομέρειες τοποθέτησης
Η εγκατάσταση της βαλβίδας φυσιγγίου M-SR απαιτεί προσοχή σε διάφορες προδιαγραφές διαστάσεων και επιφανειών. Το μήκος του σώματος της βαλβίδας ποικίλλει ανάλογα με το μέγεθος και κυμαίνεται από 33,3 χιλιοστά για το NG 6 έως 83,3 χιλιοστά για το NG 30, με αρνητική ανοχή 0,1 χιλιοστά. Η κοιλότητα εγκατάστασης ακολουθεί το πρότυπο ZN 10001, το οποίο εξασφαλίζει συμβατότητα με σωστά σχεδιασμένα μπλοκ πολλαπλών.
Κάθε μέγεθος απαιτεί ένα συγκεκριμένο βύσμα με σπείρωμα για τη σφράγιση της κοιλότητας. Για παράδειγμα, η βαλβίδα φυσιγγίου NG 10 M-SR χρησιμοποιεί τον αριθμό ανταλλακτικού R913011603, το οποίο έχει οπή διαμέτρου 18 χιλιοστών και σπείρωμα σωλήνα G 1/2. Η έκδοση NG 20 χρησιμοποιεί ένα μεγαλύτερο βύσμα με οπή 30 χιλιοστών και σπείρωμα G 1. Αυτά τα βύσματα πρέπει να λαδωθούν ελαφρά πριν από την εγκατάσταση για να αποφευχθεί το τσούξιμο και να διασφαλιστεί η σωστή στεγανοποίηση.
Το φινίρισμα επιφάνειας έχει σημασία για αξιόπιστη λειτουργία. Οι επιφάνειες στεγανοποίησης θα πρέπει να έχουν μια τιμή τραχύτητας μεταξύ Rz 8 και Rz 16. Η βαλβίδα μπορεί να τοποθετηθεί σε οποιονδήποτε προσανατολισμό, αν και η αποφυγή θύλακων αέρα στο κύκλωμα βοηθά στην αποφυγή σπηλαίωσης και θορύβου.
Για εφαρμογές υψηλής πίεσης άνω των 350 bar, η εφαρμογή Loctite 243 κλείδωμα σπειρώματος στα σπειρώματα βύσματος προσθέτει ασφάλεια έναντι της χαλάρωσης από κραδασμούς. Η βαλβίδα φυσιγγίου M-SR διατηρεί την ονομαστική της χωρητικότητα πίεσης όταν τοποθετηθεί σωστά με τις κατάλληλες τιμές ροπής.
Χαρακτηριστικά απόδοσης και καμπύλες ροής
Η κατανόηση του τρόπου συμπεριφοράς της βαλβίδας φυσιγγίου M-SR υπό διαφορετικές συνθήκες βοηθά τους μηχανικούς να επιλέξουν το σωστό μέγεθος και το σωστό ελατήριο. Η σχέση μεταξύ του ρυθμού ροής και της πτώσης πίεσης ακολουθεί μια μη γραμμική καμπύλη που ποικίλλει ανάλογα με το μέγεθος της βαλβίδας και τη ρύθμιση της πίεσης ρωγμής.
Λαμβάνοντας ως παράδειγμα τη βαλβίδα φυσιγγίου NG 15 M-SR, όταν ρέει 100 λίτρα ανά λεπτό με ελατήριο 0,5 bar, η πτώση πίεσης στη βαλβίδα είναι περίπου 0,8 bar. Καθώς αυξάνεται η ροή, η πτώση πίεσης αυξάνεται πιο γρήγορα λόγω της αυξημένης ταχύτητας μέσω του ανοίγματος της βαλβίδας. Στα 120 λίτρα ανά λεπτό, η πτώση πίεσης φτάνει περίπου τα 1,2 bar.
Για μεγαλύτερες βαλβίδες όπως η NG 30, η πτώση πίεσης παραμένει χαμηλότερη σε ισοδύναμους ρυθμούς ροής λόγω της μεγαλύτερης περιοχής ροής. Στα 400 λίτρα ανά λεπτό, η βαλβίδα φυσιγγίου NG 30 M-SR παρουσιάζει πτώση πίεσης περίπου 10 bar, η οποία είναι αποδεκτή στα περισσότερα κυκλώματα υψηλής ροής.
Αυτές οι καμπύλες απόδοσης προϋποθέτουν τη χρήση υδραυλικού λαδιού HLP 46 στους 40 βαθμούς Κελσίου. Οι αλλαγές του ιξώδους επηρεάζουν την πτώση πίεσης, με τα παχύτερα υγρά να δημιουργούν μεγαλύτερη αντίσταση. Η βαλβίδα χειρίζεται ιξώδη από 2,8 έως 500 τετραγωνικά χιλιοστά ανά δευτερόλεπτο, αν και η απόδοση εκτός του τυπικού εύρους θα πρέπει να επαληθεύεται για συγκεκριμένες εφαρμογές.
Η απόδοση αντίστροφης στεγανοποίησης είναι ουσιαστικά τέλεια. Όταν η πίεση δρα αντίθετα προς την κατεύθυνση κλεισίματος, το κάλυμμα εδράζεται σταθερά και αποτρέπει τη διαρροή. Αυτό το στεγανό χαρακτηριστικό καθιστά τη βαλβίδα φυσιγγίου M-SR κατάλληλη για τη διατήρηση της πίεσης στους κυλίνδρους ή την αποτροπή της αντίστροφης ροής στα κυκλώματα της αντλίας.
Κοινές εφαρμογές και περιπτώσεις χρήσης
Η βαλβίδα φυσιγγίου M-SR χρησιμοποιείται σε πολλές βιομηχανίες όπου απαιτείται αξιόπιστη λειτουργία βαλβίδας αντεπιστροφής. Στην αυτοκινητοβιομηχανία, αυτές οι βαλβίδες προστατεύουν τις βάσεις δοκιμών μετάδοσης και τα κυκλώματα του συστήματος πέδησης. Μια τυπική εγκατάσταση μπορεί να χρησιμοποιεί μια βαλβίδα φυσιγγίου NG 20 M-SR σε ένα δοκιμαστικό κύκλωμα μετάδοσης που ρέει 200 λίτρα ανά λεπτό, όπου η αποτροπή της αντίστροφης ροής εξασφαλίζει ακριβή αποτελέσματα δοκιμών και προστατεύει τον ακριβό εξοπλισμό.
Τα μηχανήματα συσκευασίας βασίζονται στην ακριβή τοποθέτηση του κυλίνδρου και η βαλβίδα φυσιγγίου M-SR αποτρέπει τη μετατόπιση του φορτίου εμποδίζοντας την αντίστροφη ροή όταν η κατευθυντική βαλβίδα κεντράρει. Αυτή η εφαρμογή χρησιμοποιεί συχνά μικρότερα μεγέθη όπως NG 10 ή NG 15, ανάλογα με τις απαιτήσεις ροής κυλίνδρου.
Ο ιατρικός και φαρμακευτικός εξοπλισμός απαιτεί καθαρή λειτουργία χωρίς κινδύνους μόλυνσης. Ο σχεδιασμός της σφραγισμένης φύσιγγας της βαλβίδας M-SR εξαλείφει τις εξωτερικές διαδρομές διαρροής που θα μπορούσαν να εισαγάγουν ρύπους. Αυτά τα συστήματα λειτουργούν συνήθως σε μέτριες πιέσεις όπου η βαθμολογία 420 bar παρέχει άφθονο περιθώριο ασφαλείας.
Οι βιομηχανικές εργαλειομηχανές χρησιμοποιούν τη βαλβίδα φυσιγγίου M-SR σε κυκλώματα παράκαμψης αντλιών και σε εφαρμογές συγκράτησης φορτίου κυλίνδρου. Η συμπαγής εγκατάσταση εξοικονομεί χώρο στο πάνελ, ενώ παρέχει αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα παραγωγής. Ο κατασκευαστικός εξοπλισμός και τα συστήματα ελέγχου βήματος ανεμογεννητριών ενσωματώνουν επίσης αυτές τις βαλβίδες για την ισχυρή τους ικανότητα υψηλής πίεσης.
Η ευελιξία της βαλβίδας φυσιγγίου M-SR προέρχεται από την απλή λειτουργία και το ευρύ φάσμα μεγεθών. Οι μηχανικοί μπορούν να καθορίσουν τον ακριβή συνδυασμό μεγέθους, πίεσης ρωγμής και υλικού σφράγισης για να ταιριάζουν με τις συγκεκριμένες απαιτήσεις τους.
Θέματα συντήρησης και διάρκεια ζωής
Ένα πλεονέκτημα της βαλβίδας φυσιγγίου M-SR είναι η μεγάλη διάρκεια ζωής της με ελάχιστη συντήρηση. Η Bosch Rexroth βαθμολογεί τον μέσο χρόνο για την επικίνδυνη αστοχία σε 150 χρόνια υπό κανονικές συνθήκες λειτουργίας, πράγμα που μεταφράζεται σε ουσιαστικά λειτουργία χωρίς συντήρηση για τις περισσότερες εγκαταστάσεις.
Η κύρια απαίτηση σέρβις περιλαμβάνει τη διατήρηση της σωστής καθαριότητας των υγρών. Η βαλβίδα απαιτεί φιλτράρισμα 20 μικρομέτρων ή λεπτότερο για την αποφυγή μόλυνσης από σωματίδια που θα μπορούσαν να βλάψουν τις επιφάνειες στεγανοποίησης. Το επίπεδο καθαριότητας ISO 4406 20/18/15 διασφαλίζει αξιόπιστη λειτουργία και μέγιστη διάρκεια ζωής.
Το βύσμα με σπείρωμα που σφραγίζει την κοιλότητα θεωρείται στοιχείο φθοράς, αν και σπάνια χρειάζεται αντικατάσταση, εκτός εάν η βαλβίδα αφαιρεθεί και επανεγκατασταθεί πολλές φορές. Τα ανταλλακτικά βύσματα διατίθενται χωριστά χρησιμοποιώντας τους ίδιους αριθμούς ανταλλακτικών που αναφέρονται για την αρχική εγκατάσταση.
Κατά τη λειτουργία της βαλβίδας φυσιγγίου M-SR σε σκληρά περιβάλλοντα με υψηλές θερμοκρασίες, επιθετικά υγρά ή έντονη μόλυνση, τα διαστήματα επιθεώρησης θα πρέπει να συντομεύονται από την τυπική υπόθεση. Η παρακολούθηση για εξωτερική διαρροή γύρω από το βύσμα με σπείρωμα και ο περιοδικός έλεγχος των πιέσεων του συστήματος βοηθά στην αντιμετώπιση πιθανών προβλημάτων πριν από την αστοχία.
Ο σχεδιασμός της σφραγισμένης κασέτας προστατεύει τα εσωτερικά εξαρτήματα από την έκθεση στο περιβάλλον, γεγονός που συμβάλλει στο εξαιρετικό ρεκόρ αξιοπιστίας. Σε αντίθεση με τις εξωτερικές βαλβίδες αντεπιστροφής που ενδέχεται να υποστούν διάβρωση ή φυσική βλάβη, η βαλβίδα M-SR βρίσκεται προστατευμένη μέσα στο μπλοκ πολλαπλής.
Σύγκριση εναλλακτικών και συμβατών προϊόντων
Ενώ η βαλβίδα φυσιγγίου Bosch Rexroth M-SR θέτει τα πρότυπα για την απόδοση της βαλβίδας αντεπιστροφής υψηλής πίεσης, υπάρχουν αρκετές εναλλακτικές λύσεις στην αγορά. Η κατανόηση των διαφορών βοηθά στη λήψη αποφάσεων προμήθειας και σε ερωτήσεις συμβατότητας.
Η Hydac προσφέρει τη σειρά βαλβίδων αντεπιστροφής φυσιγγίων CSBN με παρόμοια βιδωτή στερέωση, αλλά συνήθως ονομάζονται 350 bar αντί για 420 bar. Αυτές οι βαλβίδες κοστίζουν ελαφρώς λιγότερο, ενώ παρέχουν συγκρίσιμη απόδοση σε εφαρμογές που δεν απαιτούν την πλήρη ονομαστική πίεση. Η Parker κατασκευάζει τη σειρά D1VW, η οποία περιλαμβάνει επιλογές ηλεκτρονικής παρακολούθησης για συστήματα που χρειάζονται ανατροφοδότηση σχετικά με την κατάσταση της βαλβίδας.

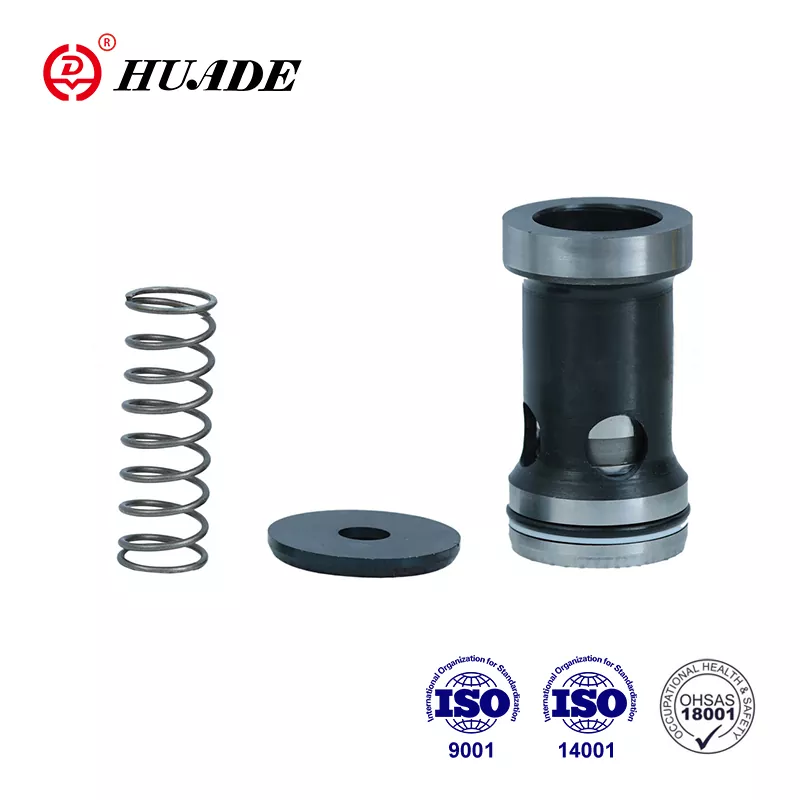

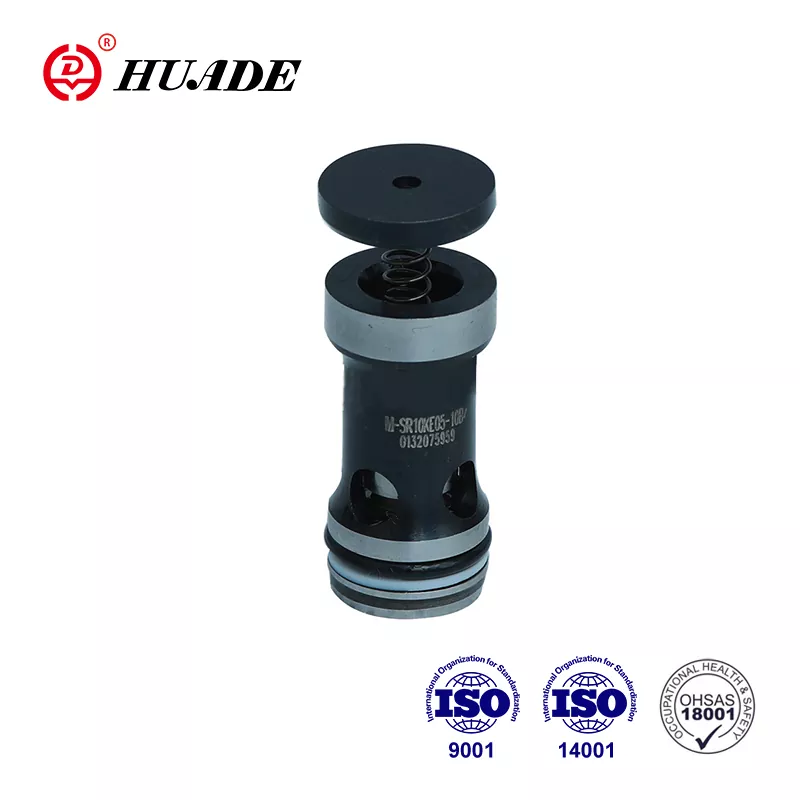

Αρκετοί κατασκευαστές στην Κίνα παράγουν βαλβίδες φυσιγγίων συμβατές με τις προδιαγραφές M-SR. Εταιρείες όπως η Huade και η Hengli κατασκευάζουν βαλβίδες που ταιριάζουν με τα χαρακτηριστικά διαστάσεων και απόδοσης σε χαμηλότερες τιμές. Αυτές οι εναλλακτικές λύσεις μπορούν να λειτουργήσουν καλά σε μη κρίσιμες εφαρμογές ή όπου οι περιορισμοί προϋπολογισμού είναι σημαντικοί. Το βασικό στοιχείο είναι η επαλήθευση ότι ο κατασκευαστής διατηρεί τον κατάλληλο έλεγχο ποιότητας και παρέχει τεκμηρίωση πιστοποίησης ISO.
Όταν επιλέγετε μεταξύ της αρχικής βαλβίδας φυσιγγίου Bosch Rexroth M-SR και συμβατών εναλλακτικών, λάβετε υπόψη την κρισιμότητα της εφαρμογής, τα απαιτούμενα επίπεδα πιστοποίησης και τη διαθεσιμότητα τοπικής υποστήριξης. Τα κρίσιμα συστήματα που δεν μπορούν να ανεχθούν αστοχία θα πρέπει να χρησιμοποιούν αυθεντικό εξοπλισμό. Οι λιγότερο απαιτητικές εφαρμογές ενδέχεται να δεχτούν συμβατά προϊόντα για να μειώσουν το κόστος.
Πού να αγοράσετε και Πληροφορίες τιμολόγησης
Η βαλβίδα φυσιγγίου M-SR είναι διαθέσιμη μέσω πολλαπλών καναλιών ανάλογα με την τοποθεσία και τις απαιτήσεις ποσότητας. Η Bosch Rexroth λειτουργεί ένα επίσημο ηλεκτρονικό κατάστημα στη διεύθυνση [store.boschrexroth.com](http://store.boschrexroth.com/) όπου οι τυπικές διαμορφώσεις αποστέλλονται εντός μίας έως τριών ημερών. Οι αριθμοί ανταλλακτικών ακολουθούν μια συγκεκριμένη μορφή, όπως R900350797 για γωνιακή βαλβίδα NG 30 KE με ελατήριο 0,5 bar.
Εξουσιοδοτημένοι διανομείς όπως η BuyRexroth παρέχουν στη βαλβίδα φυσιγγίου M-SR με διαφανή τιμολόγηση και επιλογές αποστολής σε όλο τον κόσμο. Αυτοί οι διανομείς διαθέτουν συνήθως κοινά μεγέθη και μπορούν να παραγγείλουν ειδικές διαμορφώσεις απευθείας από το εργοστάσιο. Οι χρόνοι παράδοσης για τυπικά ανταλλακτικά είναι συνήθως σύντομοι, ενώ οι προσαρμοσμένες προδιαγραφές ενδέχεται να απαιτούν αρκετές εβδομάδες.
Η τιμολόγηση ποικίλλει σημαντικά ανάλογα με το μέγεθος και τη διαμόρφωση της βαλβίδας. Τα μικρότερα μεγέθη όπως το NG 6 κοστίζουν συνήθως από 50 έως 80 δολάρια, ενώ οι μεγάλες βαλβίδες NG 30 μπορούν να φτάσουν τα 200 δολάρια ή περισσότερο. Οι συμβατές εναλλακτικές λύσεις από Κινέζους κατασκευαστές ενδέχεται να έχουν 20 έως 40 τοις εκατό χαμηλότερες τιμές, αν και οι ελάχιστες ποσότητες παραγγελιών μπορεί να είναι υψηλότερες από τις προτιμώμενες για μικρά έργα.
Για εξειδικευμένες εφαρμογές που απαιτούν στεγανοποιήσεις FKM ή μη τυπικές πιέσεις ρωγμής, το να ζητάτε μια προσφορά απευθείας από τους διανομείς ή τον κατασκευαστή συχνά αποδίδει τα καλύτερα αποτελέσματα. Η τεχνική υποστήριξη μπορεί να σας βοηθήσει να επιβεβαιώσετε ότι η επιλεγμένη διαμόρφωση βαλβίδας φυσιγγίου M-SR ταιριάζει με τις απαιτήσεις της εφαρμογής πριν από την αγορά.
Θεωρήσεις Σχεδιασμού για Ενοποίηση Συστήματος
Η ενσωμάτωση της βαλβίδας φυσιγγίου M-SR σε ένα υδραυλικό σύστημα απαιτεί ιδιαίτερη προσοχή στο σχεδιασμό της πολλαπλής και τη διάταξη του κυκλώματος. Η βαλβίδα εγκαθίσταται σε μια τυπική κοιλότητα που πρέπει να κατεργαστεί σε ακριβείς διαστάσεις. Η συνεργασία με προμηθευτές πολλαπλών που ακολουθούν το πρότυπο ZN 10001 διασφαλίζει τη σωστή εφαρμογή και απόδοση.
Η κατεύθυνση ροής μέσω της βαλβίδας φυσιγγίου M-SR πρέπει να ευθυγραμμίζεται με τη σχεδίαση του κυκλώματος. Το βέλος στο σώμα της βαλβίδας ή το σύμβολο του καταλόγου υποδεικνύει την κατεύθυνση ελεύθερης ροής. Η τοποθέτηση της βαλβίδας προς τα πίσω θα εμποδίσει όλη τη ροή, επομένως η επαλήθευση κατά τη συναρμολόγηση είναι σημαντική. Ορισμένοι μηχανικοί επισημαίνουν το μπλοκ πολλαπλής με βέλη κατεύθυνσης ροής για να αποτρέψουν σφάλματα εγκατάστασης.
Οι υπολογισμοί πτώσης πίεσης θα πρέπει να λαμβάνουν υπόψη τα χαρακτηριστικά της βαλβίδας στους αναμενόμενους ρυθμούς ροής. Ενώ η πτώση πίεσης μέσω της βαλβίδας φυσιγγίου M-SR είναι συνήθως μικρή σε σύγκριση με άλλους περιορισμούς κυκλώματος, οι εφαρμογές υψηλής ροής επωφελούνται από την επιλογή του επόμενου μεγαλύτερου μεγέθους για την ελαχιστοποίηση της απώλειας ενέργειας και της παραγωγής θερμότητας.
Η επιλογή της πίεσης ρωγμής επηρεάζει τόσο την αντίσταση προς τα εμπρός ροής όσο και την αντίστροφη δύναμη στεγανοποίησης. Εφαρμογές που χρειάζονται ελάχιστη αντίσταση προς τα εμπρός θα πρέπει να χρησιμοποιούν χαμηλότερες πιέσεις ρωγμής όπως 0,2 bar ή ακόμα και την έκδοση χωρίς ελατήριο. Τα συστήματα που πρέπει να διατηρούν πίεση έναντι ποικίλων φορτίων επωφελούνται από υψηλότερες πιέσεις ρωγμών που παρέχουν ισχυρότερη στεγανοποίηση.
Ο κύκλος της θερμοκρασίας και η συμβατότητα των υγρών θα πρέπει να επαληθεύονται κατά τη φάση σχεδιασμού. Εάν το σύστημα δει ακραίες θερμοκρασίες ή χρησιμοποιεί ειδικά υγρά, η επιβεβαίωση της συμβατότητας του υλικού στεγανοποίησης αποτρέπει την πρόωρη βλάβη. Η επιλογή σφράγισης FKM επεκτείνει τη χημική αντοχή για εφαρμογές που περιλαμβάνουν επιθετικά πρόσθετα ή υψηλές θερμοκρασίες.
Σύναψη
Η βαλβίδα φυσιγγίου Bosch Rexroth M-SR παρέχει αξιόπιστη λειτουργία βαλβίδας ελέγχου σε μια συμπαγή συσκευασία κατάλληλη για υδραυλικά συστήματα υψηλής πίεσης. Ο βιδωτός σχεδιασμός της κασέτας απλοποιεί την εγκατάσταση ενώ εξαλείφει τις εξωτερικές διαδρομές διαρροής. Η γκάμα μεγεθών από NG 6 έως NG 30 καλύπτει τις απαιτήσεις ροής από μικρούς κυλίνδρους έως μεγάλα βιομηχανικά κυκλώματα.
Η επιλογή της σωστής διαμόρφωσης βαλβίδας φυσιγγίου M-SR περιλαμβάνει την αντιστοίχιση του μεγέθους της βαλβίδας με τις απαιτήσεις ροής, την επιλογή της κατάλληλης πίεσης ρωγμής για την εφαρμογή και την επαλήθευση της συμβατότητας στεγανοποίησης με τις συνθήκες λειτουργίας. Η εξαιρετική διάρκεια ζωής και οι ελάχιστες απαιτήσεις συντήρησης καθιστούν αυτή τη βαλβίδα μια οικονομικά αποδοτική επιλογή κατά τη διάρκεια ζωής του συστήματος.
Είτε σχεδιάζετε ένα νέο υδραυλικό κύκλωμα είτε αντικαθιστάτε υπάρχοντα εξαρτήματα, η κατανόηση των δυνατοτήτων και των απαιτήσεων εγκατάστασης της βαλβίδας κασέτας M-SR συμβάλλει στη διασφάλιση της επιτυχούς υλοποίησης. Η ευρεία διαθεσιμότητα και το εκτεταμένο ιστορικό εφαρμογών παρέχουν εμπιστοσύνη στον προσδιορισμό αυτού του δοκιμασμένου υδραυλικού εξαρτήματος.
