Όταν εργάζεστε με υδραυλικά συστήματα ή αγωγούς νερού, η επιλογή της σωστής βαλβίδας ελέγχου μπορεί να κάνει τη διαφορά μεταξύ ομαλής λειτουργίας και δαπανηρών επισκευών. Η γαλβανισμένη βαλβίδα αντεπιστροφής τύπου S έχει γίνει δημοφιλής επιλογή για πολλές βιομηχανικές εφαρμογές, αλλά η κατανόηση του τι τη διαφέρει από άλλες επιλογές δεν είναι πάντα απλή.

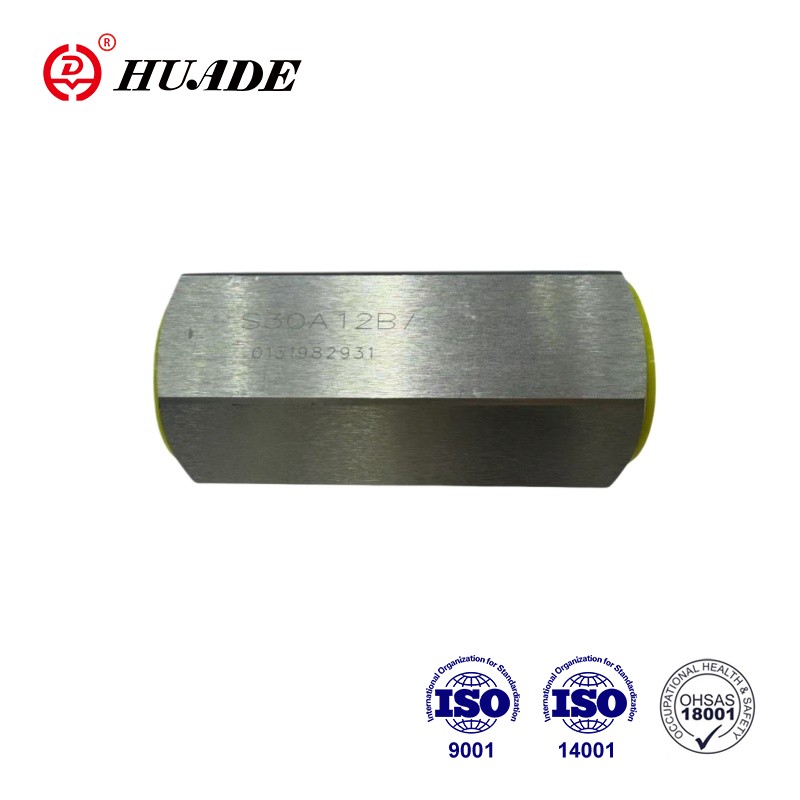

Τι είναι μια γαλβανισμένη βαλβίδα ελέγχου τύπου S;
Μια γαλβανισμένη βαλβίδα αντεπιστροφής τύπου S είναι μια μονόδρομη συσκευή ελέγχου ροής που εμποδίζει το υγρό να ρέει προς τα πίσω στο σύστημα σωληνώσεων σας. Το "γαλβανισμένο" μέρος σημαίνει ότι το σώμα της βαλβίδας έχει μια προστατευτική επίστρωση ψευδαργύρου που εφαρμόζεται είτε μέσω γαλβανισμού εν θερμώ είτε μέσω ηλεκτρολυτικής επιμετάλλωσης. Αυτό το στρώμα ψευδαργύρου λειτουργεί ως ασπίδα κατά της σκουριάς και της διάβρωσης, γι' αυτό θα δείτε συχνά αυτές τις βαλβίδες σε εξωτερικές εγκαταστάσεις και συστήματα ύδρευσης.
Ο χαρακτηρισμός "Type S" μπορεί να σημαίνει διαφορετικά πράγματα ανάλογα με το αν κοιτάτε υδραυλικό εξοπλισμό ή τυπικά υδραυλικά. Σε υδραυλικές εφαρμογές, ο Τύπος S αναφέρεται συνήθως σε ένα σχέδιο ελατηρίου ή εμβόλου που μπορεί να χειριστεί πιέσεις έως και 450 bar (περίπου 6.500 psi). Για εργασίες σωληνώσεων, το S μπορεί να υποδεικνύει μια ταλαντευόμενη βαλβίδα αντεπιστροφής με συνδέσεις συγκόλλησης υποδοχών ή μια συγκεκριμένη σειρά κατασκευαστή. Αυτή η διάκριση έχει σημασία γιατί τα δύο σχέδια λειτουργούν αρκετά διαφορετικά.
Πώς λειτουργεί ο μηχανισμός τύπου S;
Η υδραυλική έκδοση μιας γαλβανισμένης βαλβίδας αντεπιστροφής τύπου S χρησιμοποιεί ένα έμβολο με ελατήριο που ολισθαίνει κατά μήκος μιας κεντρικής γραμμής. Όταν η πίεση του υγρού πιέζει το έμβολο αρκετά δυνατά, συμπιέζει το ελατήριο και ανοίγει τη βαλβίδα. Τη στιγμή που η πίεση πέφτει ή προσπαθεί να αναστραφεί, το ελατήριο ξανακουμπώνει το έμβολο στο κάθισμά του, δημιουργώντας μια σφιχτή σφράγιση. Αυτό συμβαίνει γρήγορα, γεγονός που βοηθά στην αποφυγή του κρουστικού νερού (αυτοί οι δυνατοί ήχοι χτυπήματος που μερικές φορές ακούτε στους σωλήνες).
Ο αγωγός τύπου S, από την άλλη πλευρά, έχει συνήθως έναν δίσκο ή πτερύγιο που αιωρείται σε μια άρθρωση. Η βαρύτητα και η προς τα εμπρός ροή σπρώχνουν το δίσκο για να ανοίξει και όταν σταματήσει η ροή, ο δίσκος ξαναπέφτει στη θέση του. Αυτός ο σχεδιασμός χειρίζεται καλά τα μεγαλύτερα μεγέθη σωλήνων και δεν πειράζει τα στερεά σωματίδια στο νερό, αλλά κλείνει πιο αργά από τον τύπο εμβόλου. Η επιλογή μεταξύ αυτών των δύο επηρεάζει την απόδοση της γαλβανισμένης βαλβίδας αντεπιστροφής τύπου S σε πραγματικές συνθήκες.
Κατανόηση της Γαλβανισμένης Επικάλυψης
Η διαδικασία γαλβανισμού περιλαμβάνει εμβάπτιση εξαρτημάτων από χάλυβα σε τετηγμένο ψευδάργυρο στους περίπου 840°F. Αυτό δημιουργεί πολλαπλά στρώματα: ένα εσωτερικό στρώμα κράματος ψευδαργύρου-σιδήρου που συνδέεται στενά με τον χάλυβα και ένα εξωτερικό στρώμα καθαρού ψευδαργύρου που δέχεται το χτύπημα από την έκθεση στο περιβάλλον. Όταν αυτό το εξωτερικό στρώμα διαβρώνεται, στην πραγματικότητα προστατεύει τον χάλυβα από κάτω μέσω μιας διαδικασίας που ονομάζεται θυσιαστική προστασία.
Ο γαλβανισμός εν θερμώ παράγει συνήθως ένα πάχος επίστρωσης από 45 έως 85 μικρά, το οποίο μπορεί να διαρκέσει πάνω από 50 χρόνια σε κανονικές ατμοσφαιρικές συνθήκες. Η γαλβανισμένη βαλβίδα αντεπιστροφής τύπου S επωφελείται από αυτή τη μακροχρόνια προστασία, ειδικά όταν εγκαθίσταται σε εξωτερικούς χώρους ή σε μη θερμαινόμενα κτίρια. Ωστόσο, η επίστρωση ψευδαργύρου έχει όρια θερμοκρασίας. Η συνεχής έκθεση πάνω από 200°C (392°F) θα βλάψει την επίστρωση και πάνω από τους 250°C, ο ψευδάργυρος αρχίζει να ξεφλουδίζει από τον χάλυβα. Αυτό σημαίνει ότι η γαλβανισμένη βαλβίδα αντεπιστροφής τύπου S λειτουργεί καλύτερα σε συστήματα που χειρίζονται δροσερά έως θερμά υγρά, όχι ατμό ή υδραυλικό λάδι υψηλής θερμοκρασίας.
Προδιαγραφές πίεσης και ροής
Μια τυπική υδραυλική γαλβανισμένη βαλβίδα αντεπιστροφής τύπου S μπορεί να χειριστεί πιέσεις εργασίας από 35 έως 40 MPa ανάλογα με το μέγεθος της θύρας. Τα μικρότερα μεγέθη (6 mm έως 15 mm) συνήθως ισχύουν για 40 MPa, ενώ τα μεγαλύτερα μεγέθη (20 mm έως 30 mm) ενδέχεται να περιορίζονται στα 35 MPa. Οι μέγιστες ρυθμοί ροής κυμαίνονται από 15 έως 300 λίτρα ανά λεπτό, που καλύπτει τον περισσότερο κινητό υδραυλικό εξοπλισμό και βιομηχανικά μηχανήματα.
Η πίεση ρωγμής (η ελάχιστη πίεση που απαιτείται για το άνοιγμα της βαλβίδας) είναι ένας άλλος σημαντικός αριθμός. Για τα περισσότερα σχέδια τύπου S, αυτό κυμαίνεται από 0 έως 0,6 MPa. Μια χαμηλότερη πίεση ρωγμής σημαίνει ότι η βαλβίδα ανοίγει πιο εύκολα, γεγονός που μειώνει την απώλεια ενέργειας στο σύστημά σας. Ωστόσο, μια πολύ χαμηλή ρύθμιση μπορεί να προκαλέσει φτερούγισμα της βαλβίδας όταν η ροή παρουσιάζει διακυμάνσεις. Η γαλβανισμένη βαλβίδα αντεπιστροφής τύπου S πρέπει να ταιριάζει με την ελάχιστη πίεση λειτουργίας του συστήματός σας για να αποφευχθεί αυτό το πρόβλημα.
Η αντίσταση ροής στο σχέδιο Τύπου S είναι υψηλότερη από μια ταλαντευόμενη βαλβίδα αντεπιστροφής επειδή το υγρό πρέπει να σπρώξει το έμβολο ευθεία προς τα πάνω ενάντια στην τάση του ελατηρίου. Αυτό δημιουργεί μια πτώση πίεσης παρόμοια με αυτή που θα βλέπατε σε μια σφαιρική βαλβίδα. Για εφαρμογές υψηλής ροής όπου η πτώση πίεσης έχει μεγάλη σημασία, ίσως θελήσετε να υπολογίσετε εάν ένας τύπος S είναι η σωστή επιλογή ή εάν ένας έλεγχος αιώρησης θα λειτουργούσε καλύτερα.
Παρατηρήσεις θερμοκρασίας για γαλβανισμένες βαλβίδες
Το εύρος θερμοκρασίας για μια γαλβανισμένη βαλβίδα αντεπιστροφής Τύπου S κυμαίνεται συνήθως από -20°C έως 80°C για το εσωτερικό υγρό. Η θερμοκρασία περιβάλλοντος πρέπει να είναι μεταξύ -20°C και 50°C. Αυτά τα όρια προέρχονται τόσο από την επίστρωση ψευδαργύρου όσο και από τα υλικά στεγανοποίησης που χρησιμοποιούνται στο εσωτερικό της βαλβίδας.
Όταν οι θερμοκρασίες ανεβαίνουν συνεχώς πάνω από τους 200°C, η επίστρωση ψευδαργύρου αρχίζει να διασπάται. Σύντομη έκθεση έως 350°C μπορεί να μην προκαλέσει άμεση βλάβη, αλλά η επαναλαμβανόμενη ποδηλασία σε υψηλές θερμοκρασίες σίγουρα θα μειώσει τη διάρκεια ζωής της βαλβίδας. Εάν το σύστημά σας λειτουργεί τακτικά ζεστό νερό πάνω από 180°F, θα πρέπει πιθανώς να κοιτάξετε τις επιλογές από ανοξείδωτο χάλυβα αντί για μια γαλβανισμένη βαλβίδα αντεπιστροφής Τύπου S.
Οι κρύες θερμοκρασίες είναι γενικά λιγότερο προβληματικές για την ίδια την γαλβανισμένη επίστρωση, αλλά πρέπει να προσέχετε τον σχηματισμό πάγου στα συστήματα νερού. Το σώμα της βαλβίδας μπορεί να σπάσει εάν το νερό στο εσωτερικό παγώσει και διασταλεί. Ο σωστός χειμώνας ή η χρήση μειγμάτων γλυκόλης βοηθά στην πρόληψη αυτού του προβλήματος στα εποχιακά συστήματα.
Όπου η γαλβανισμένη βαλβίδα ελέγχου τύπου S λειτουργεί καλύτερα
Τα συστήματα πυροπροστασίας είναι μια σημαντική εφαρμογή για γαλβανισμένες βαλβίδες αντεπιστροφής. Οι πιστοποιήσεις UL και FM που απαιτούνται για τις βαλβίδες αντεπιστροφής πυροσβεστικής υπηρεσίας συχνά προσδιορίζουν την κατασκευή από γαλβανισμένο χυτοσίδηρο ή όλκιμο σίδηρο. Ο σχεδιασμός τύπου S σε αυτά τα συστήματα αποτρέπει την αντίστροφη ροή από τους ανυψωτήρες πυροσβεστήρων και διασφαλίζει ότι το νερό είναι πάντα διαθέσιμο όταν χρειάζεται. Η γαλβανισμένη επίστρωση παρέχει προστασία για δεκαετίες ακόμη και σε χώρους με υγρασία ή σε υπαίθριες εγκαταστάσεις.
Τα συστήματα άρδευσης επωφελούνται επίσης από εγκαταστάσεις γαλβανισμένων βαλβίδων αντεπιστροφής Τύπου S. Τα γεωργικά αντλιοστάσια, τα συστήματα ύδρευσης γηπέδων γκολφ και τα δημοτικά δίκτυα άρδευσης χρησιμοποιούν βαλβίδες αντεπιστροφής για να διατηρούν την πρώτη θέση στις γραμμές αντλίας και να αποτρέπουν την αντίστροφη ροή. Η επίστρωση ψευδαργύρου χειρίζεται την έκθεση σε λιπάσματα και μέταλλα στο νερό άρδευσης καλύτερα από τον γυμνό χάλυβα, αν και όχι τόσο καλά όσο ο ανοξείδωτος χάλυβας.
Ο φορητός υδραυλικός εξοπλισμός όπως εκσκαφείς, γερανοί και γεωργικά μηχανήματα χρησιμοποιούν συνήθως την υδραυλική έκδοση υψηλής πίεσης μιας γαλβανισμένης βαλβίδας αντεπιστροφής Τύπου S. Αυτές οι βαλβίδες προστατεύουν τις υδραυλικές αντλίες και τους κινητήρες από αιχμές πίεσης όταν το μηχάνημα σβήνει ή όταν τα φορτία μετατοπίζονται απότομα. Ο συμπαγής σχεδιασμός ταιριάζει σε στενούς χώρους και το γαλβανισμένο φινίρισμα αντιστέκεται στη σκουριά από την έκθεση στη βροχή και τη λάσπη στα εργοτάξια.
Τα δημοτικά συστήματα διανομής νερού χρησιμοποιούν μερικές φορές μεγαλύτερες γαλβανισμένες βαλβίδες αντεπιστροφής (που μπορεί να ονομάζονται Τύπος S από ορισμένους κατασκευαστές) σε σταθμούς άντλησης και στα όρια των ζωνών πίεσης. Αυτές οι εγκαταστάσεις εμποδίζουν το νερό να ρέει προς τα πίσω μέσω των αντλιών όταν κλείνουν, προστατεύοντας τον εξοπλισμό και διατηρώντας τις κατάλληλες ζώνες πίεσης στο δίκτυο διανομής.
Βέλτιστες πρακτικές εγκατάστασης
Η σωστή εγκατάσταση μιας γαλβανισμένης βαλβίδας ελέγχου τύπου S ξεκινά με την επιβεβαίωση της κατεύθυνσης ροής. Κάθε βαλβίδα αντεπιστροφής έχει ένα βέλος χυτευμένο ή τυπωμένο στο σώμα που δείχνει την κατεύθυνση που πρέπει να ρέει το υγρό. Η τοποθέτησή του προς τα πίσω σημαίνει ότι η βαλβίδα παραμένει κλειστή όλη την ώρα, εμποδίζοντας πλήρως το σύστημά σας.
Η βαλβίδα μπορεί να εγκατασταθεί σε οποιονδήποτε προσανατολισμό (οριζόντιο, κατακόρυφο ή υπό γωνία), αλλά η κατακόρυφη εγκατάσταση με ροή προς τα πάνω προτιμάται συχνά για τον σχεδιασμό τύπου S, επειδή η βαρύτητα βοηθά το έμβολο να καθίσει σωστά όταν κλείνει. Σε οριζόντιες διαδρομές, βεβαιωθείτε ότι υπάρχει επαρκής στήριξη και στις δύο πλευρές της βαλβίδας για να αποτρέψετε τη μεταφορά της πίεσης του σωλήνα στο σώμα της βαλβίδας.
Οι συνδέσεις με σπειρώματα χρειάζονται κατάλληλο στεγανωτικό, αλλά αποφύγετε να κολλήσετε ταινία ή ένωση μέσα στη βαλβίδα όπου θα μπορούσε να παρεμβαίνει στα κινούμενα μέρη. Για εγκαταστάσεις βαλβίδας αντεπιστροφής με σπείρωμα, γαλβανισμένη βαλβίδα τύπου S, χρησιμοποιήστε ταινία PTFE ή υγρό σωλήνα συμβατό με το υγρό σας. Μην σφίγγετε υπερβολικά τις συνδέσεις με σπείρωμα γιατί αυτό μπορεί να σπάσει το σώμα της βαλβίδας, ειδικά με κατασκευή από χυτοσίδηρο.
Οι συνδέσεις με φλάντζα απαιτούν ομοιόμορφη ροπή μπουλονιού ακολουθώντας ένα μοτίβο αστεριών για να διασφαλιστεί η σωστή τοποθέτηση των εδράνων της φλάντζας. Το γαλβανισμένο φινίρισμα στις επιφάνειες της φλάντζας θα πρέπει να είναι αρκετά λείο για τη σφράγιση της φλάντζας, αλλά ο ακατέργαστος γαλβανισμός μπορεί να χρειάζεται ελαφριά λείανση πριν από τη συναρμολόγηση. Ελέγξτε τη συμβατότητα του υλικού της φλάντζας τόσο με το υγρό όσο και με τη θερμοκρασία λειτουργίας της γαλβανισμένης βαλβίδας αντεπιστροφής τύπου S.
Απαιτήσεις Συντήρησης
Η τακτική επιθεώρηση διατηρεί την αξιόπιστη λειτουργία της γαλβανισμένης βαλβίδας ελέγχου τύπου S. Για τους πρώτους έξι μήνες μετά την εγκατάσταση, οι μηνιαίοι έλεγχοι βοηθούν στην έγκαιρη αντιμετώπιση τυχόν προβλημάτων εγκατάστασης. Μετά από αυτό, οι τριμηνιαίες επιθεωρήσεις είναι συνήθως επαρκείς για τις περισσότερες εφαρμογές. Κατά τη διάρκεια των επιθεωρήσεων, αναζητήστε σημάδια διαρροής γύρω από το σώμα της βαλβίδας, ασυνήθιστους θορύβους κατά τη λειτουργία ή αλλαγές στην πίεση του συστήματος που μπορεί να υποδηλώνουν προβλήματα βαλβίδας.
Τα εσωτερικά μέρη μιας γαλβανισμένης βαλβίδας αντεπιστροφής τύπου S μπορεί να μολυνθούν με υπολείμματα από το σύστημα σωληνώσεων. Η εγκατάσταση ενός φίλτρου ή ενός φίλτρου ανάντη (συνιστάται φιλτράρισμα 15 μικρομέτρων για υδραυλικές εφαρμογές) αποτρέπει τα στερεά σωματίδια από το να μπλοκάρουν το έμβολο ή τη συλλογή κάτω από την έδρα της βαλβίδας. Αυτή η απλή προσθήκη μπορεί να παρατείνει σημαντικά τη διάρκεια ζωής της βαλβίδας και να μειώσει τις ανάγκες συντήρησης.
Εάν παρατηρήσετε σφυρί νερού ή δυνατούς ήχους κλεισίματος, η βαλβίδα μπορεί να είναι μεγάλου μεγέθους για τον ρυθμό ροής σας ή η πίεση ρωγμής μπορεί να έχει ρυθμιστεί πολύ χαμηλή. Η ρύθμιση της προφόρτισης του ελατηρίου (αν το επιτρέπει ο σχεδιασμός της βαλβίδας σας) ή η αντικατάσταση της βαλβίδας με διαφορετικό μέγεθος μπορεί να λύσει αυτά τα προβλήματα. Η επίμονη διαρροή πέρα από την έδρα της βαλβίδας συνήθως σημαίνει ότι έχουν κολλήσει υπολείμματα στην επιφάνεια στεγανοποίησης ή ότι η έδρα έχει φθαρεί και χρειάζεται αντικατάσταση.
Η εξωτερική γαλβανισμένη επίστρωση απαιτεί ελάχιστη συντήρηση, αλλά αν δείτε να σχηματίζεται λευκή σκουριά (υγρός λεκές αποθήκευσης) στην επιφάνεια, σκουπίστε την και αφήστε τη βαλβίδα να στεγνώσει καλά. Αυτό το λευκό προϊόν διάβρωσης είναι οξείδιο του ψευδαργύρου και ενώ φαίνεται κακό, στην πραγματικότητα προστατεύει τον χάλυβα από κάτω. Η πραγματική διάβρωση στο βασικό μέταλλο εμφανίζεται ως κόκκινη ή καφέ σκουριά και υποδηλώνει ότι η επίστρωση ψευδαργύρου έχει αποτύχει σε αυτό το σημείο.
Σύγκριση επιλογών υλικού
Όταν αποφασίζετε μεταξύ μιας γαλβανισμένης βαλβίδας αντεπιστροφής τύπου S και άλλων υλικών, το κόστος και η αντοχή στη διάβρωση είναι οι κύριοι παράγοντες. Ο γαλβανισμένος χάλυβας βρίσκεται στη μέση: κοστίζει περίπου 40% λιγότερο από τον ανοξείδωτο χάλυβα, αλλά παρέχει πολύ καλύτερη προστασία από τη διάβρωση από τον γυμνό ανθρακούχο χάλυβα ή τον χυτοσίδηρο.
Οι βαλβίδες αντεπιστροφής από ανοξείδωτο χάλυβα (συνήθως βαθμού 316 ή 304) προσφέρουν την καλύτερη αντοχή στη διάβρωση, ειδικά σε θαλασσινό νερό ή σε χημικά περιβάλλοντα. Διαχειρίζονται υψηλότερες θερμοκρασίες χωρίς ζημιά στην επίστρωση και διαρκούν περισσότερο σε δύσκολες συνθήκες. Ωστόσο, ο ανοξείδωτος χάλυβας κοστίζει 2,5 έως 5 φορές περισσότερο από μια γαλβανισμένη βαλβίδα αντεπιστροφής Τύπου S. Για έργα που απαιτούν προϋπολογισμό σε γλυκά νερά ή ήπια βιομηχανικά περιβάλλοντα, η γαλβανισμένη επιλογή έχει πιο οικονομική λογική.
Οι βαλβίδες αντεπιστροφής μπρούτζου λειτουργούν καλά σε οικιακές υδραυλικές εγκαταστάσεις και όπου απαιτούνται υψηλότερες θερμοκρασίες, αλλά περιορίζονται σε χαμηλότερες πιέσεις από μια γαλβανισμένη βαλβίδα αντεπιστροφής Τύπου S. Η ικανότητα 450 bar του υδραυλικού σχεδιασμού τύπου S υπερβαίνει κατά πολύ αυτό που μπορεί να αντέξει ο μπρούτζος. Ο μπρούτζος κοστίζει επίσης περισσότερο ανά βαλβίδα, αν και όχι τόσο όσο ο ανοξείδωτος χάλυβας.
Οι βαλβίδες αντεπιστροφής από γυμνό χάλυβα ή χυτοσίδηρο κοστίζουν λιγότερο εκ των προτέρων, αλλά απαιτούν βαφή ή άλλη προστασία σε διαβρωτικά περιβάλλοντα. Το κόστος συντήρησης και η μικρότερη διάρκεια ζωής συνήθως αντισταθμίζουν τυχόν αρχική εξοικονόμηση. Μια γαλβανισμένη βαλβίδα αντεπιστροφής Τύπου S παρέχει καλύτερη μακροπρόθεσμη τιμή στις περισσότερες περιπτώσεις όπου δεν απαιτείται εξαιρετική αντοχή στη διάβρωση.
Κοινά προβλήματα και λύσεις
Ο κραδασμός ή το φτερούγισμα συμβαίνει όταν η βαλβίδα ανοίγει και κλείνει γρήγορα λόγω διακυμάνσεων της πίεσης κοντά στο όριο πίεσης ρωγμής. Αυτό το πρόβλημα παρουσιάζεται συχνά όταν μια γαλβανισμένη βαλβίδα αντεπιστροφής Τύπου S έχει μεγάλο μέγεθος για τον πραγματικό ρυθμό ροής. Η λύση είναι είτε η εγκατάσταση μιας μικρότερης βαλβίδας είτε η αύξηση της ρύθμισης της πίεσης ρωγμής, εάν ο σχεδιασμός της βαλβίδας σας επιτρέπει τη ρύθμιση. Σε ορισμένες περιπτώσεις, η προσθήκη ενός μικρού στομίου ή περιορισμού ροής κατάντη μπορεί να σταθεροποιήσει το μοτίβο ροής.
Το σφυρί νερού εκδηλώνεται ως δυνατοί θόρυβοι χτυπήματος όταν η βαλβίδα κλείνει ξαφνικά. Ο σχεδιασμός του εμβόλου τύπου S το χειρίζεται γενικά καλύτερα από τους ελέγχους αιώρησης, επειδή το κλείσιμο με ελατήριο γίνεται γρήγορα και ομαλά. Εάν η σφύρα νερού εξακολουθεί να εμφανίζεται, μπορεί να χρειαστείτε μια διαφορετική βαλβίδα με πιο αργά χαρακτηριστικά κλεισίματος ή την προσθήκη ενός απαγωγέα νερού στο σύστημα. Η σωστή στήριξη του σωλήνα βοηθά επίσης στην ελαχιστοποίηση του θορύβου και της πίεσης από τις υπερτάσεις πίεσης.
Η διαρροή πέρα από την έδρα της βαλβίδας επιτρέπει την αντίστροφη ροή, η οποία αναιρεί τον σκοπό της ύπαρξης βαλβίδας αντεπιστροφής. Μικρές ποσότητες διαρροής (κάτω από 0,25 cm³/min ή περίπου 5 σταγόνες ανά λεπτό) εμπίπτουν στις αποδεκτές προδιαγραφές για τα περισσότερα σχέδια γαλβανισμένων βαλβίδων αντεπιστροφής Τύπου S. Η υπερβολική διαρροή συνήθως σημαίνει ότι έχουν κολλήσει υπολείμματα στο κάθισμα, οι επιφάνειες στεγανοποίησης έχουν φθαρεί ή το ελατήριο έχει εξασθενήσει. Ο καθαρισμός ή η αντικατάσταση εσωτερικών εξαρτημάτων διορθώνει τα περισσότερα προβλήματα διαρροής.
Η εξωτερική διαρροή γύρω από το σώμα ή τις συνδέσεις υποδηλώνει αστοχία της φλάντζας ή ραγισμένο περίβλημα. Τα μπουλόνια σύσφιξης μπορεί να σταματήσουν το μικρό κλάμα, αλλά εάν η διαρροή επιμένει, θα χρειαστεί να αποσυναρμολογήσετε τη βαλβίδα, να επιθεωρήσετε τις επιφάνειες στεγανοποίησης και να αντικαταστήσετε τις φλάντζες. Οι ρωγμές στο σώμα της βαλβίδας απαιτούν πλήρη αντικατάσταση της βαλβίδας επειδή διακυβεύεται η δομική ακεραιότητα.
Επιλογές αγοράς και προμηθευτές
Αρκετοί μεγάλοι κατασκευαστές παράγουν σχέδια γαλβανισμένων βαλβίδων αντεπιστροφής τύπου S για διαφορετικές αγορές. Οι Bosch Rexroth, Parker Hannifin και PONAR Wadowice προσφέρουν υδραυλικές εκδόσεις ακριβείας με τις δυνατότητες υψηλής πίεσης και τα συμπαγή μεγέθη που απαιτούνται για κινητό εξοπλισμό και βιομηχανικά μηχανήματα. Αυτές οι εταιρείες παρέχουν λεπτομερή τεχνικά δεδομένα και μπορούν να βοηθήσουν στη σωστή επιλογή βαλβίδων για απαιτητικές υδραυλικές εφαρμογές.
Για εφαρμογές νερού και υδραυλικών εγκαταστάσεων, εταιρείες όπως η Watts (συμπεριλαμβανομένης της επωνυμίας Ames), η Mueller και διάφοροι κινέζοι κατασκευαστές (FCV, Dervos, Neway) παράγουν γαλβανισμένες βαλβίδες αντεπιστροφής που μπορεί να χαρακτηρίζονται ως Type S ή παρόμοιοι κωδικοί σειράς. Αυτές οι βαλβίδες πληρούν συνήθως τα πρότυπα ANSI/AWWA για την υπηρεσία νερού και συνοδεύονται από κατάλληλες πιστοποιήσεις για πυροπροστασία ή χρήση πόσιμου νερού όταν απαιτείται.
Η τιμολόγηση ποικίλλει ευρέως με βάση το μέγεθος, την βαθμολογία πίεσης και τις πιστοποιήσεις. Οι μικρές μονάδες υδραυλικής γαλβανισμένης βαλβίδας ελέγχου τύπου S (θύρες 6 mm έως 15 mm) μπορεί να κοστίζουν κάτω από 100 $, ενώ τα πιστοποιημένα μοντέλα πυροσβεστικής υπηρεσίας σε μέγεθος 4 ιντσών κοστίζουν περίπου $800 έως $900. Οι μεγάλες μονάδες με φλάντζα 12 ιντσών μπορούν να ξεπεράσουν τα 5.000 $, ειδικά με καταχωρίσεις UL ή FM. Το κόστος πιστοποίησης και οι απαιτήσεις δοκιμών αυξάνουν σημαντικά την τιμή σε σύγκριση με τις μη πιστοποιημένες βιομηχανικές βαλβίδες.
Όταν προμηθεύεστε μια γαλβανισμένη βαλβίδα αντεπιστροφής Τύπου S, σκεφτείτε εάν χρειάζεστε έναν διανομέα με τοπικό απόθεμα για γρήγορη παράδοση ή εάν μπορείτε να παραγγείλετε απευθείας από τους κατασκευαστές για καλύτερη τιμολόγηση σε μεγαλύτερες ποσότητες. Η ποιότητα της τεχνικής υποστήριξης έχει επίσης σημασία, ειδικά για υδραυλικές εφαρμογές όπου η σωστή επιλογή επηρεάζει την απόδοση του συστήματος και την προστασία του εξοπλισμού.
Κάνοντας τη σωστή επιλογή
Η επιλογή μιας γαλβανισμένης βαλβίδας αντεπιστροφής Τύπου S έχει νόημα όταν χρειάζεστε καλή αντιδιαβρωτική προστασία σε λογική τιμή σε συστήματα που λειτουργούν κάτω από 200°C με μέτρια έκθεση σε χημικά. Η ικανότητα υψηλής πίεσης του υδραυλικού σχεδιασμού τύπου S ταιριάζει σε φορητό εξοπλισμό και βιομηχανικά μηχανήματα όπου ο χώρος είναι στενός και οι αιχμές πίεσης είναι συνηθισμένες. Για τα συστήματα νερού, η γαλβανισμένη επίστρωση παρέχει υπηρεσία δεκαετιών σε εφαρμογές από την άρδευση έως την πυροπροστασία.
Ωστόσο, μια γαλβανισμένη βαλβίδα ελέγχου τύπου S δεν είναι πάντα η καλύτερη επιλογή. Τα συστήματα υψηλής θερμοκρασίας άνω των 180°F συνεχούς λειτουργίας θα πρέπει να χρησιμοποιούν ανοξείδωτο χάλυβα. Οι εφαρμογές αλμυρού νερού ή χημικών υψηλής διαβρωτικότητας επωφελούνται επίσης από την αναβάθμιση σε ανοξείδωτο χάλυβα παρά το υψηλότερο κόστος. Τα πολύ μεγάλα μεγέθη σωλήνων (πάνω από 12 ίντσες) μπορεί να λειτουργούν καλύτερα με ταλαντευόμενους ελέγχους με εποξική επίστρωση ή από ανοξείδωτο χάλυβα αντί για γαλβανισμένα σχέδια τύπου S.
Οι βασικοί παράγοντες στην απόφασή σας θα πρέπει να είναι η πίεση λειτουργίας, το εύρος θερμοκρασίας, η συμβατότητα με υγρά και η περιβαλλοντική έκθεση. Αντιστοιχίστε τις προδιαγραφές της βαλβίδας με τις πραγματικές απαιτήσεις του συστήματός σας αντί να προσδιορίσετε υπερβολικά για συνθήκες που δεν θα προκύψουν. Μια σωστά επιλεγμένη γαλβανισμένη βαλβίδα αντεπιστροφής Τύπου S θα παρέχει χρόνια αξιόπιστης εξυπηρέτησης με ελάχιστη συντήρηση, προστατεύοντας τις αντλίες και τον εξοπλισμό σας, διατηρώντας παράλληλα το έργο σας εντός του προϋπολογισμού.
Η κατανόηση του τι σημαίνει ο Τύπος S στο συγκεκριμένο πλαίσιο (υδραυλικό έμβολο έναντι ελέγχου αιώρησης σωληνώσεων) σας βοηθά να διασφαλίσετε ότι έχετε τη σωστή βαλβίδα για την εφαρμογή σας. Σε περίπτωση αμφιβολίας, συμβουλευτείτε τον κατασκευαστή ή έναν εξουσιοδοτημένο διανομέα που μπορεί να ελέγξει τις παραμέτρους του συστήματός σας και να σας προτείνει την κατάλληλη διαμόρφωση βαλβίδας. Αφιερώνοντας χρόνο για να κάνετε τη σωστή επιλογή τώρα αποτρέπετε ακριβά λάθη και καθυστερήσεις αργότερα.
