Όταν εργάζεστε με υδραυλικά συστήματα βαρέως τύπου, η επιλογή της σωστής βαλβίδας ελέγχου κατεύθυνσης μπορεί να κάνει ή να χαλάσει τη λειτουργία σας. Το Bosch Rexroth 4WEH 16 J είναι ένα από εκείνα τα εξαρτήματα που εμπιστεύονται οι έμπειροι μηχανικοί για απαιτητικές βιομηχανικές εφαρμογές. Αυτή η βαλβίδα έχει κερδίσει τη φήμη της χάρη στην αξιόπιστη απόδοση σε μηχανές χύτευσης με έγχυση, πρέσες διαμόρφωσης μετάλλων και εξοπλισμό κατασκευής όπου η αστοχία απλά δεν αποτελεί επιλογή.

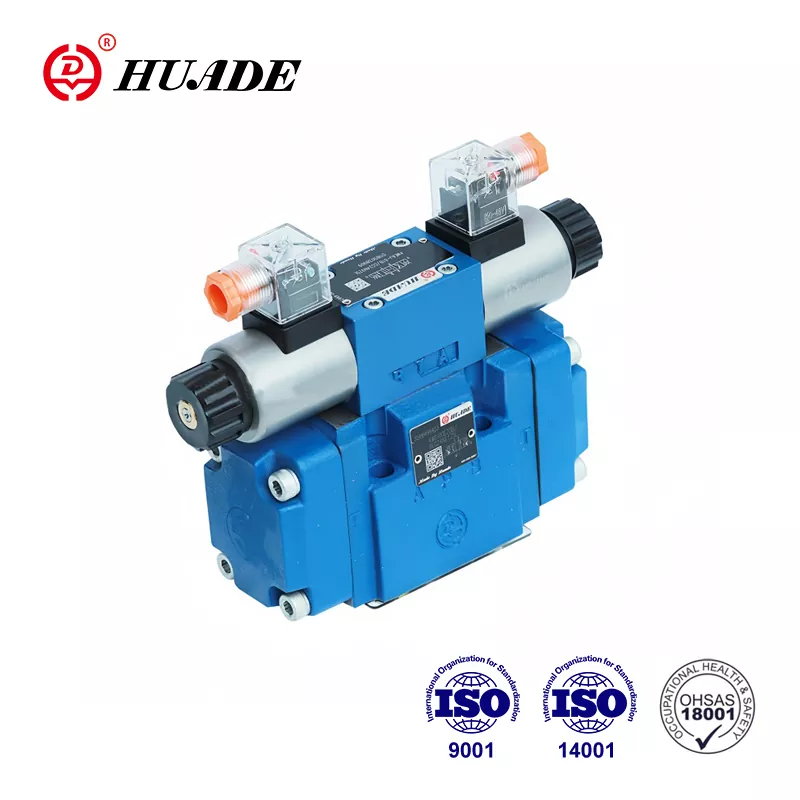

Το 4WEH 16 J αντιπροσωπεύει μια συγκεκριμένη διαμόρφωση εντός της σειράς ηλεκτροϋδραυλικών βαλβίδων ελέγχου κατεύθυνσης WEH της Bosch Rexroth που λειτουργούν με πιλότο. Ο χαρακτηρισμός σας λέει αρκετά αν ξέρετε πώς να το διαβάσετε. Το "16" υποδεικνύει το ονομαστικό μέγεθος (NG16), το οποίο αντιστοιχεί στα πρότυπα τοποθέτησης CETOP 7. Το "J" περιγράφει τη λειτουργία του καρουλιού, συγκεκριμένα μια σχεδίαση κλειστού κέντρου 4 κατευθύνσεων, 3 θέσεων. Η κατανόηση του τι σημαίνουν αυτές οι προδιαγραφές σε πρακτικό επίπεδο θα σας βοηθήσει να προσδιορίσετε εάν αυτή η βαλβίδα ταιριάζει στην εφαρμογή σας.
Τι κάνει το 4WEH 16 J διαφορετικό
Η βαλβίδα ελέγχου κατεύθυνσης 4WEH 16 J λειτουργεί χρησιμοποιώντας ένα πιλοτικό σύστημα δύο σταδίων. Αντί να μετακινεί απευθείας το κύριο καρούλι με ηλεκτρομαγνήτες, αυτή η βαλβίδα χρησιμοποιεί μικρές πιλοτικές βαλβίδες για τον έλεγχο της υδραυλικής πίεσης που μετατοπίζει το μεγαλύτερο κύριο καρούλι. Αυτή η προσέγγιση απαιτεί λιγότερη ηλεκτρική ενέργεια ενώ ελέγχονται σημαντικές υδραυλικές ροές. Η τυπική έκδοση λειτουργεί με ισχύ 24 VDC, καθιστώντας την συμβατή με τα περισσότερα βιομηχανικά συστήματα ελέγχου χωρίς να απαιτείται ειδική ηλεκτρική υποδομή.
Η βαλβίδα μπορεί να χειριστεί πιέσεις έως και 350 bar στη διαμόρφωση της έκδοσης H, που μεταφράζεται σε περίπου 5.076 psi. Για την ικανότητα ροής, το ονομαστικό μέγιστο βρίσκεται στα 300 λίτρα ανά λεπτό, αν και η πραγματική απόδοση εξαρτάται από την πτώση πίεσης στη βαλβίδα. Αυτές οι προδιαγραφές τοποθετούν το 4WEH 16 J στην κατηγορία των βιομηχανικών βαλβίδων βαρέως τύπου και όχι στην κατηγορία κινητού εξοπλισμού ή εφαρμογών ελαφρού τύπου.
Το βάρος έχει σημασία όταν σχεδιάζετε εγκαταστάσεις και διαδικασίες συντήρησης. Με βάρος 9,84 κιλών (περίπου 21,7 λίβρες), η βαλβίδα δεν είναι κάτι που θα μετακινήσετε άνετα, αλλά είναι διαχειρίσιμη με σωστό χειρισμό. Η ουσιαστική κατασκευή συμβάλλει στην ανθεκτικότητα σε σκληρά βιομηχανικά περιβάλλοντα όπου οι κραδασμοί, οι μεταβολές της θερμοκρασίας και η μόλυνση είναι καθημερινές ανησυχίες.
Σχεδιασμός κλειστού κέντρου και συμβατότητα συστήματος
Η διαμόρφωση καρουλιού "J" καθορίζει πώς συμπεριφέρεται η βαλβίδα ελέγχου κατεύθυνσης 4WEH 16 J στην ουδέτερη θέση της. Όταν η βαλβίδα κάθεται στην κεντρική θέση χωρίς να εφαρμόζεται ηλεκτρικό σήμα, και οι τέσσερις θύρες —P (πίεση), A και B (θυρίδες εργασίας) και T (δεξαμενή)— είναι μπλοκαρισμένες. Αυτή η διάταξη κλειστού κέντρου εξυπηρετεί έναν συγκεκριμένο σκοπό στα σύγχρονα υδραυλικά συστήματα.
Οι κλειστές κεντρικές βαλβίδες λειτουργούν εξαιρετικά καλά με αντλίες μεταβλητής μετατόπισης με αντιστάθμιση πίεσης. Όταν η βαλβίδα μπλοκάρει όλες τις θύρες στο ουδέτερο, η πίεση του συστήματος αυξάνεται μέχρι να δώσει σήμα στην αντλία να μειώσει τη ροή σχεδόν στο μηδέν. Αυτό εμποδίζει την αντλία να αναδεύει συνεχώς υγρό μέσω μιας ανακουφιστικής βαλβίδας, η οποία θα σπαταλούσε ενέργεια και θα παράγει υπερβολική θερμότητα. Σε μια εποχή όπου το ενεργειακό κόστος έχει σημασία και οι περιβαλλοντικοί κανονισμοί γίνονται αυστηρότεροι, αυτό το πλεονέκτημα απόδοσης γίνεται σημαντικό.
Η αντιστάθμιση περιλαμβάνει την πολυπλοκότητα του σχεδιασμού του συστήματος. Τα κλειστά κεντρικά συστήματα απαιτούν ιδιαίτερη προσοχή στις αιχμές πίεσης κατά την εναλλαγή της βαλβίδας. Όταν η βαλβίδα ελέγχου κατεύθυνσης 4WEH 16 J μετατοπίζεται από το μπλοκαρισμένο κέντρο σε μια θέση λειτουργίας, το ξαφνικό άνοιγμα μπορεί να δημιουργήσει μεταβατικές πιέσεις. Οι μηχανικοί συνήθως αντιμετωπίζουν αυτό το πρόβλημα μέσω ενθέτων στραγγαλισμού (που προσδιορίζονται από τους κωδικούς "Β" στο σύστημα παραγγελίας) ή προσθέτοντας εξωτερικές βαλβίδες εκτόνωσης κραδασμών που ανταποκρίνονται ταχύτερα από το κύριο σύστημα ανακούφισης.
Πώς λειτουργεί στην πραγματικότητα η λειτουργία δύο σταδίων
Ο πιλοτικός σχεδιασμός του 4WEH 16 J περιλαμβάνει δύο διαφορετικά στάδια ελέγχου. Το πρώτο στάδιο αποτελείται από μια μικρή πιλοτική βαλβίδα τύπου WE6 που ελέγχεται από ηλεκτρομαγνητικές βαλβίδες υγρού πείρου. Όταν ενεργοποιείτε μια ηλεκτρομαγνητική βαλβίδα, μετατοπίζει τη βαλβίδα πιλότου, κατευθύνοντας την πίεση πιλότου από τη θύρα X στους θαλάμους ελέγχου στα άκρα της κύριας μπομπίνας. Αυτή η πιλοτική πίεση ξεπερνά τα ελατήρια κεντραρίσματος και μετακινεί το κύριο καρούλι για να συνδέσει τις κατάλληλες διαδρομές ροής.
Το δεύτερο στάδιο είναι η ίδια η κίνηση της κύριας μπομπίνας. Καθώς αυξάνεται η πίεση του πιλότου στον θάλαμο ελέγχου, πιέζεται προς την περιοχή του καρουλιού, παράγοντας αρκετή δύναμη για να μετακινηθεί το καρούλι στα ελατήρια κεντραρίσματος και τυχόν δυνάμεις πίεσης που ασκούνται στο καρούλι. Στη συνέχεια, το κύριο καρούλι ανοίγει τις συνδέσεις μεταξύ των θυρών—είτε από το P σε A με το B στο T, είτε από το P στο B με το A στο T, ανάλογα με το ποια ηλεκτρομαγνητική βαλβίδα ενεργοποιήσατε.
Αυτή η διάταξη δύο σταδίων απαιτεί πίεση πιλότου μεταξύ 5 και 12 bar για να λειτουργήσει σωστά. Η τροφοδοσία πιλότου συνήθως προέρχεται από την πίεση του κύριου συστήματος μέσω εσωτερικών διόδων, αν και μπορείτε να καθορίσετε την παροχή εξωτερικής πιλότου για ορισμένες εφαρμογές. Ο χρόνος μεταγωγής τρέχει περίπου 100 χιλιοστά του δευτερολέπτου, ο οποίος είναι πιο αργός από τις βαλβίδες άμεσης δράσης, αλλά αποδεκτός για τα περισσότερα βιομηχανικά μηχανήματα όπου οι χρόνοι κύκλου μετρώνται σε δευτερόλεπτα και όχι σε χιλιοστά του δευτερολέπτου.
Ηλεκτρολογικές απαιτήσεις και επιλογές ελέγχου
Οι τυπικές διαμορφώσεις βαλβίδας ελέγχου κατεύθυνσης 4WEH 16 J χρησιμοποιούν ηλεκτρομαγνητικές βαλβίδες 24 VDC, που ορίζονται ως G24 στον κωδικό παραγγελίας. Ο σχεδιασμός της ηλεκτρομαγνητικής βαλβίδας με υγρή ακίδα σημαίνει ότι το πηνίο βρίσκεται σε άμεση επαφή με το υδραυλικό υγρό, το οποίο βοηθά στην ψύξη, αλλά απαιτεί τη σφράγιση του πηνίου στο υγρό. Αυτές οι ηλεκτρομαγνητικές βαλβίδες συνήθως αντλούν περίπου 1,5 έως 2 αμπέρ όταν ενεργοποιούνται, αντιπροσωπεύοντας ένα μέτριο ηλεκτρικό φορτίο που τα περισσότερα PLC και συστήματα ελέγχου χειρίζονται εύκολα.
Η βαλβίδα προσφέρει προαιρετική δυνατότητα χειροκίνητης παράκαμψης, κωδικοποιημένη ως N9 στη θέση 11 του συστήματος παραγγελίας. Αυτός ο χειροκίνητος ενεργοποιητής κρυφού τύπου επιτρέπει στους τεχνικούς να μετακινούν τη βαλβίδα με το χέρι κατά τη θέση σε λειτουργία, την αντιμετώπιση προβλημάτων ή καταστάσεις έκτακτης ανάγκης. Δεν θα το χτυπήσετε κατά λάθος κατά τη διάρκεια της κανονικής λειτουργίας, αλλά είναι προσβάσιμο όταν το χρειάζεστε. Αυτή η δυνατότητα αποδεικνύεται πολύτιμη όταν ρυθμίζετε νέα συστήματα ή διαγνώσετε προβλήματα χωρίς να εκτελείτε τα ηλεκτρικά χειριστήρια.
Οι ηλεκτρικές συνδέσεις ακολουθούν τα πρότυπα DIN EN 175301-803 στη διαμόρφωση K4, χρησιμοποιώντας ξεχωριστούς συνδέσμους για κάθε ηλεκτρομαγνητική βαλβίδα. Αυτή η διάταξη παρέχει ευελιξία στην καλωδίωση και απλοποιεί την αντιμετώπιση προβλημάτων, καθώς μπορείτε να αποσυνδέσετε μεμονωμένες ηλεκτρομαγνητικές βαλβίδες χωρίς να επηρεάζετε άλλες. Ορισμένες εφαρμογές ενδέχεται να καθορίζουν εναλλακτικά στυλ σύνδεσης ανάλογα με τη ρύθμιση του πίνακα ελέγχου και τις απαιτήσεις προστασίας του περιβάλλοντος.
Αξιολογήσεις πίεσης και όρια απόδοσης
Η μέγιστη πίεση λειτουργίας για τις θύρες P, A και B φτάνει τα 350 bar όταν παραγγείλετε την έκδοση H. Οι τυπικές εκδόσεις βαθμολογούνται στα 280 bar, το οποίο εξακολουθεί να καλύπτει τις περισσότερες βιομηχανικές εφαρμογές. Η θύρα δεξαμενής (T) λειτουργεί συνήθως σε χαμηλότερες πιέσεις, συχνά μόλις λίγα bar πάνω από την ατμοσφαιρική, εκτός εάν αντιμετωπίζετε αντίθλιψη από μεγάλες γραμμές επιστροφής ή ανυψωμένες τοποθεσίες δεξαμενής.
Αυτές οι τιμές πίεσης αντιπροσωπεύουν συνεχή όρια λειτουργίας, όχι στιγμιαίες αιχμές. Όταν η βαλβίδα ελέγχου κατεύθυνσης 4WEH 16 J αλλάζει θέσεις, οι μεταβατικές τιμές πίεσης μπορεί να υπερβούν τις τιμές σταθερής κατάστασης κατά 50% ή περισσότερο για σύντομες περιόδους. Ο σωστός σχεδιασμός του συστήματος περιλαμβάνει ανακουφιστικές βαλβίδες ρυθμισμένες 10-15% πάνω από τη μέγιστη πίεση λειτουργίας για να συλλάβουν αυτά τα μεταβατικά στοιχεία προτού προκαλέσουν ζημιά στα εξαρτήματα. Η ίδια η βαλβίδα μπορεί να αντέξει περιστασιακές αιχμές πίεσης που υπερβαίνουν τις ονομαστικές τιμές, αλλά η παρατεταμένη λειτουργία πάνω από τις τιμές θα μειώσει τη διάρκεια ζωής.
Η χωρητικότητα ροής αλληλεπιδρά με την πίεση με τρόπους που έχουν σημασία για πραγματικές εφαρμογές. Η ονομαστική τιμή 300 l/min προϋποθέτει συγκεκριμένες τιμές πτώσης πίεσης σε όλη τη βαλβίδα. Εάν τρέχετε με χαμηλότερους ρυθμούς ροής, η πτώση πίεσης μειώνεται. Σπρώξτε προς τη μέγιστη ροή και η πτώση πίεσης αυξάνεται, πράγμα που σημαίνει ότι η αντλία σας πρέπει να παράγει υψηλότερη πίεση για να υπερνικήσει τόσο την αντίσταση της βαλβίδας όσο και το φορτίο. Οι καμπύλες ροής του κατασκευαστή δείχνουν αυτές τις σχέσεις και θα πρέπει να τις συμβουλευτείτε κατά τον προσδιορισμό του μεγέθους των αντλιών και την εκτίμηση της απόδοσης του συστήματος.
Θέματα τοποθέτησης και εγκατάστασης
Η βαλβίδα ελέγχου κατεύθυνσης 4WEH 16 J ακολουθεί τα πρότυπα ISO 4401-07-07-0-05, τα οποία διασφαλίζουν τη συμβατότητα με τις επιφάνειες στερέωσης CETOP 7. Αυτή η τυποποίηση σημαίνει ότι μπορείτε ενδεχομένως να αντικαταστήσετε βαλβίδες διαφορετικών κατασκευαστών χωρίς να επανασχεδιάζετε την πολλαπλή στερέωσης, αν και θα πρέπει να επαληθεύσετε ότι όλες οι προδιαγραφές ταιριάζουν πριν επιχειρήσετε αντικαταστάσεις. Το σχέδιο του μπουλονιού στερέωσης, οι θέσεις των θυρών και οι συνολικές διαστάσεις του φακέλου ακολουθούν τα βιομηχανικά πρότυπα που υπάρχουν εδώ και δεκαετίες.
Η εγκατάσταση απαιτεί προσοχή σε πολλούς παράγοντες πέρα από το να βιδώσετε απλώς τη βαλβίδα σε μια πολλαπλή. Η διαμόρφωση τροφοδοσίας πιλότου, που υποδεικνύεται στη θέση 12 στον κωδικό παραγγελίας, καθορίζει τον τρόπο ροής λαδιού πιλότου και αποστράγγισης μέσω του συστήματος. Η προεπιλεγμένη διαμόρφωση χρησιμοποιεί εξωτερική τροφοδοσία πιλότου και εξωτερική αποστράγγιση, η οποία απομονώνει τις εσωτερικές διόδους της βαλβίδας από την αντίθλιψη στη γραμμή του ρεζερβουάρ. Αυτή η ρύθμιση λειτουργεί καλύτερα για εφαρμογές όπου η γραμμή δεξαμενής μπορεί να δει αυξημένη πίεση από άλλα εξαρτήματα.
Οι εναλλακτικές διαμορφώσεις περιλαμβάνουν εσωτερική τροφοδοσία πιλότου με εξωτερική αποστράγγιση (κωδικός E) ή πλήρως εσωτερική παροχή και αποστράγγιση (κωδικός ET). Η πλήρως εσωτερική επιλογή απλοποιεί τις υδραυλικές εργασίες αλλά κάνει τη βαλβίδα ευαίσθητη στην αντίθλιψη στη γραμμή του ρεζερβουάρ. Εάν η πίεση της γραμμής του ρεζερβουάρ υπερβαίνει τα λίγα bar, μπορεί να επηρεάσει τη λειτουργία του πιλότου και να προκαλέσει αργή ή ατελή μετατόπιση. Οι περισσότεροι μηχανικοί προτιμούν τις διαμορφώσεις εξωτερικής αποστράγγισης (Υ-θύρα) για κρίσιμες εφαρμογές όπου η αξιοπιστία έχει μεγαλύτερη σημασία από τις απλοποιημένες υδραυλικές εγκαταστάσεις.
Συμβατότητα θερμοκρασίας και υγρών
Το εύρος θερμοκρασίας λειτουργίας κυμαίνεται από -20°C έως +80°C για τυπικά υλικά στεγανοποίησης. Αυτή η σειρά καλύπτει τα περισσότερα βιομηχανικά περιβάλλοντα, αν και οι εξαιρετικά ψυχρές εγκαταστάσεις ενδέχεται να απαιτούν συστήματα θέρμανσης ή εναλλακτικές ενώσεις στεγανοποίησης. Το ανώτερο όριο των 80°C αντιπροσωπεύει τη θερμοκρασία συνεχούς λειτουργίας. Σύντομες εκδρομές στους 90°C ή ελαφρώς υψηλότερα δεν θα βλάψουν αμέσως τη βαλβίδα, αλλά οι παρατεταμένες υψηλές θερμοκρασίες επιταχύνουν την υποβάθμιση της στεγανοποίησης και αυξάνουν την εσωτερική διαρροή.
Η βαλβίδα ελέγχου κατεύθυνσης 4WEH 16 J διατίθεται στάνταρ με τσιμούχες NBR (καουτσούκ νιτριλίου), κατάλληλες για υδραυλικά λιπαντικά με βάση το πετρέλαιο όπως ποιότητες HL και HLP. Εάν η εφαρμογή σας περιλαμβάνει πυράντοχα υγρά, συνθετικούς εστέρες ή λειτουργία σε υψηλότερες θερμοκρασίες, θα πρέπει να καθορίσετε σφραγίδες FKM (φθοροελαστομερές) χρησιμοποιώντας τον κωδικό V στη θέση 14. Το FKM χειρίζεται θερμοκρασίες έως 120°C και αντέχει σε ένα ευρύτερο φάσμα χημικών, αν και κοστίζει περισσότερο και μπορεί να έχει διαφορετικά χαρακτηριστικά σετ συμπίεσης.
Η καθαριότητα του υγρού επηρεάζει άμεσα τη διάρκεια ζωής της βαλβίδας. Τα στενά διάκενα μεταξύ του καρουλιού και της οπής (συνήθως 5-15 μικρόμετρα) σημαίνουν ότι τα σωματίδια μόλυνσης μπορεί να προκαλέσουν κόλλημα, υπερβολική φθορά ή ακανόνιστη λειτουργία. Στοχεύστε επίπεδα καθαριότητας ISO 4406 16/13 ή καλύτερα, που απαιτεί φιλτράρισμα στην περιοχή των 10 μικρομέτρων με αναλογίες βήτα 75 ή υψηλότερες. Η τακτική ανάλυση λαδιού σάς βοηθά να εντοπίσετε προβλήματα μόλυνσης προτού προκαλέσουν αστοχίες.
Κατανόηση των μεθόδων κεντραρίσματος με ουρά
Οι τυπικές διαμορφώσεις της βαλβίδας ελέγχου κατεύθυνσης 4WEH 16 J χρησιμοποιούν κεντράρισμα ελατηρίου, που σημαίνει ότι τα μηχανικά ελατήρια σπρώχνουν το καρούλι πίσω στην ουδέτερη θέση όταν απενεργοποιείτε και τις δύο ηλεκτρομαγνητικές βαλβίδες. Αυτή η προσέγγιση παρέχει αξιόπιστο κεντράρισμα και θετική τοποθέτηση χωρίς να απαιτείται συνεχής ηλεκτρική ισχύς. Τα ελατήρια παράγουν αρκετή δύναμη για να ξεπεραστεί η τριβή και τυχόν ανισορροπία της υπολειπόμενης πίεσης, διασφαλίζοντας ότι η μπομπίνα φτάνει στην κεντρική θέση ακόμα κι αν το σύστημα δεν είναι απόλυτα συμμετρικό.
Το υδραυλικό κεντράρισμα, που υποδεικνύεται με τον κωδικό H στη θέση 05, χρησιμοποιεί πίεση πιλότου αντί για ελατήρια για να κρατά το καρούλι στο κέντρο. Αυτή η επιλογή ταιριάζει σε εφαρμογές με υψηλά φορτία αδράνειας όπου το κεντράρισμα του ελατηρίου μπορεί να επιτρέψει στο καρούλι να μετατοπίζεται ελαφρά υπό παροδικές δυνάμεις. Το υδραυλικό κεντράρισμα παρέχει πιο άκαμπτη τοποθέτηση και καλύτερη αντίσταση στα φορτία κραδασμών, αν και απαιτεί να υπάρχει πίεση πιλότου για να λειτουργήσει το κεντράρισμα. Εάν χάσετε την πίεση του πιλότου με το υδραυλικό κεντράρισμα, η μπομπίνα ενδέχεται να μην επιστρέψει στο κέντρο αξιόπιστα.
Η επιλογή μεταξύ ελατηρίου και υδραυλικού κεντραρίσματος περιλαμβάνει συμβιβασμούς. Το κεντράρισμα με ελατήριο προσφέρει απλότητα και λειτουργεί ακόμη και κατά τη διάρκεια διαδοχικών τερματισμού του συστήματος. Το υδραυλικό κεντράρισμα παρέχει καλύτερη σταθερότητα θέσης κάτω από δυναμικά φορτία, αλλά προσθέτει μια εξάρτηση από τη διαθεσιμότητα πίεσης πιλότου. Οι περισσότερες βιομηχανικές εφαρμογές χρησιμοποιούν κεντράρισμα ελατηρίου εκτός εάν συγκεκριμένα χαρακτηριστικά φορτίου απαιτούν την ενισχυμένη σταθερότητα του υδραυλικού κεντραρίσματος.
Αντιμετώπιση Δυναμικής Εναλλαγής και Αιχμές Πίεσης
Ο χρόνος μεταγωγής 100 χιλιοστών του δευτερολέπτου της βαλβίδας ελέγχου κατεύθυνσης 4WEH 16 J αντικατοπτρίζει την πιλοτική λειτουργία δύο σταδίων. Αυτή η καθυστέρηση περιλαμβάνει το χρόνο για τη μετατόπιση της βαλβίδας πιλότου, τη δημιουργία πίεσης πιλότου στον θάλαμο ελέγχου και το κύριο καρούλι για να μετακινηθεί στη νέα του θέση. Ενώ τα 100 χιλιοστά του δευτερολέπτου ακούγονται γρήγορα με ανθρώπινους όρους, αντιπροσωπεύουν αρκετές εκατοντάδες στροφές για έναν κινητήρα που λειτουργεί στις 1.800 RPM ή σημαντική κίνηση για έναν κύλινδρο που λειτουργεί με υψηλή ταχύτητα.
Κατά τη διάρκεια αυτού του διαστήματος μεταγωγής, η πίεση μπορεί να αυξηθεί καθώς οι διαδρομές ροής κλείνουν πριν ανοίξουν πλήρως οι νέες διαδρομές. Η σοβαρότητα εξαρτάται από τη δυναμική του συστήματος, συμπεριλαμβανομένου του ρυθμού ροής της αντλίας, της χωρητικότητας του συσσωρευτή και της αδράνειας φορτίου. Οι μηχανικοί χρησιμοποιούν διάφορες τεχνικές για να διαχειριστούν αυτές τις μεταβατικές καταστάσεις. Τα ένθετα στραγγαλισμού με κωδικούς όπως B12 (στόμιο 1,2 mm) περιορίζουν τη ροή κατά τη μετατόπιση, επιβραδύνουν τη μετάβαση και μειώνουν τις αιχμές πίεσης. Οι εξωτερικές βαλβίδες κρούσης, τοποθετημένες ακριβώς πάνω από την κανονική πίεση λειτουργίας, μπορούν να ανοίξουν για λίγο για να απορροφήσουν μεταβατικά.
Μια άλλη προσέγγιση περιλαμβάνει τη ρύθμιση των χαρακτηριστικών της βαλβίδας πιλότου χρησιμοποιώντας κωδικούς S ή S2 στη θέση 13 του συστήματος παραγγελίας. Αυτές οι τροποποιήσεις αλλάζουν τη γεωμετρία της βαλβίδας πιλότου για να αλλάξουν το πόσο γρήγορα δημιουργείται η πίεση του πιλότου, η οποία επηρεάζει την ταχύτητα αλλαγής της κύριας μπομπίνας. Η πιο αργή αλλαγή ταχυτήτων μειώνει τις αιχμές της πίεσης αλλά αυξάνει τον χρόνο κύκλου. Η εύρεση της σωστής ισορροπίας απαιτεί δοκιμές με τη συγκεκριμένη εφαρμογή σας και πολλοί μηχανικοί ξεκινούν με τυπικές διαμορφώσεις προτού προσθέσουν τροποποιήσεις εάν τα παροδικά αποδεικνύονται προβληματικά.
Σύγκριση με εναλλακτικούς τύπους βαλβίδων
Η βαλβίδα ελέγχου κατεύθυνσης 4WEH 16 J ανταγωνίζεται διάφορες εναλλακτικές λύσεις στην αγορά βιομηχανικών βαλβίδων. Η Eaton Vickers προσφέρει τη σειρά DG5V-8-H, η οποία χρησιμοποιεί βάση CETOP 7 (ονομάζεται μέγεθος 8 στην ονοματολογία Vickers) και χειρίζεται παρόμοιες τιμές πίεσης. Η σειρά D41VW της Parker και οι βαλβίδες D66x της Moog στοχεύουν επίσης στον ίδιο χώρο εφαρμογής. Κάθε κατασκευαστής φέρνει ελαφρώς διαφορετικά χαρακτηριστικά και χαρακτηριστικά απόδοσης.
Οι βαθμολογίες ροής διαφέρουν ανάλογα με τον κατασκευαστή, εν μέρει λόγω των διαφορετικών προτύπων αξιολόγησης. Ορισμένοι κατασκευαστές αναφέρουν τη μέγιστη ροή σε χαμηλότερες πτώσεις πίεσης, γεγονός που κάνει τις προδιαγραφές τους να φαίνονται πιο εντυπωσιακές, αλλά δεν αντικατοπτρίζουν τις πραγματικές επιδόσεις. Όταν συγκρίνετε βαλβίδες, πρέπει να εξετάζετε τις πραγματικές καμπύλες ροής στην πίεση λειτουργίας σας αντί να βασίζεστε αποκλειστικά στους μέγιστους αριθμούς ροής. Η βαθμολογία 300 l/min του 4WEH 16 J είναι συντηρητική και μπορεί να επιτευχθεί σε τυπικές εφαρμογές.
Οι χρόνοι παράδοσης αντιπροσωπεύουν μια πρακτική εξέταση. Το 4WEH 16 J μπορεί να έχει χρόνους παράδοσης που εκτείνονται σε 21 εβδομάδες για ορισμένες διαμορφώσεις, κάτι που απαιτεί εκ των προτέρων προγραμματισμό και πιθανή διατήρηση κρίσιμων ανταλλακτικών στο απόθεμα. Οι εναλλακτικοί προμηθευτές μπορεί να προσφέρουν μικρότερους χρόνους παράδοσης και οι κατάλληλες πηγές εφεδρικών αντιγράφων είναι λογικές για εφαρμογές κρίσιμες για την παραγωγή. Απλώς βεβαιωθείτε ότι οι βαλβίδες αντικατάστασης ταιριάζουν με όλες τις προδιαγραφές, συμπεριλαμβανομένων των διαστάσεων τοποθέτησης, της χωρητικότητας ροής, των τιμών πίεσης και των χαρακτηριστικών απόκρισης.
Απαιτήσεις συντήρησης και διάρκεια ζωής
Η σωστή συντήρηση επεκτείνει σημαντικά τη διάρκεια ζωής της βαλβίδας ελέγχου κατεύθυνσης 4WEH 16 J. Οι τακτικές αλλαγές λαδιών και οι αντικαταστάσεις φίλτρων αποτρέπουν τη συσσώρευση μόλυνσης στα στενά διάκενα μεταξύ καρουλιού και οπής. Τα περισσότερα υδραυλικά συστήματα επωφελούνται από τις αλλαγές λαδιών κάθε 2.000 έως 4.000 ώρες λειτουργίας, αν και οι συνθήκες λειτουργίας και τα αποτελέσματα της ανάλυσης λαδιού θα πρέπει να καθοδηγούν το πραγματικό χρονοδιάγραμμα.
Η φθορά στεγανοποίησης αντιπροσωπεύει τον πρωταρχικό παράγοντα περιορισμού της ζωής για τις υδραυλικές βαλβίδες. Καθώς οι στεγανοποιήσεις υποβαθμίζονται, η εσωτερική διαρροή αυξάνεται, οδηγώντας σε αργή λειτουργία, μειωμένη απόδοση και τελικά πλήρη αποτυχία μετατόπισης. Οι σφραγίδες NBR διαρκούν συνήθως 10.000 έως 20.000 ώρες σε καθαρό λάδι σε μέτριες θερμοκρασίες. Οι σφραγίδες FKM μπορεί να διαρκέσουν περισσότερο, ιδιαίτερα σε υψηλές θερμοκρασίες όπου το NBR θα υποβαθμιζόταν γρήγορα. Η παρακολούθηση του αυξανόμενου χρόνου αλλαγής ή της μετατόπισης του κυλίνδρου υποδηλώνει φθορά στεγανοποίησης και υποδηλώνει επερχόμενες ανάγκες συντήρησης.
Διατίθενται κιτ στεγανοποίησης (αριθμός ανταλλακτικού R900306345 για ορισμένες διαμορφώσεις) που περιλαμβάνουν όλα τα εξαρτήματα που φορούν. Η ανοικοδόμηση μιας βαλβίδας απαιτεί καθαρές συνθήκες εργασίας, κατάλληλα εργαλεία και προσοχή στην καθαριότητα. Πολλές λειτουργίες προτιμούν να ανταλλάσσουν ανακατασκευασμένες εφεδρικές βαλβίδες κατά τη διάρκεια των ωρών παραγωγής και να ξαναφτιάχνουν τις αποτυχημένες βαλβίδες κατά τη διάρκεια προγραμματισμένων περιόδων συντήρησης. Αυτή η προσέγγιση ελαχιστοποιεί το χρόνο διακοπής λειτουργίας και διασφαλίζει ότι οι τεχνικοί μπορούν να αφιερώσουν το χρόνο που απαιτείται για τον σωστό καθαρισμό και την επιθεώρηση.
Αντιμετώπιση προβλημάτων κοινών προβλημάτων
Όταν η βαλβίδα ελέγχου κατεύθυνσης 4WEH 16 J αποτυγχάνει να μετακινηθεί ή μετατοπιστεί ατελώς, υπάρχουν πολλές πιθανές αιτίες. Ξεκινήστε με την ηλεκτρική πλευρά επιβεβαιώνοντας ότι οι ηλεκτρομαγνητικές βαλβίδες λαμβάνουν την κατάλληλη τάση και ρεύμα. Ένα πολύμετρο μπορεί να επιβεβαιώσει την τάση στο βύσμα και η μέτρηση ρεύματος επαληθεύει ότι το πηνίο δεν είναι ανοιχτό ή βραχυκυκλωμένο. Η χειροκίνητη παράκαμψη (N9) σάς επιτρέπει να ελέγξετε εάν η βαλβίδα μπορεί να μετατοπιστεί μηχανικά ακόμα και αν ο ηλεκτρικός έλεγχος δεν λειτουργεί.
Η ανεπαρκής πίεση πιλότου προκαλεί αργή ή ατελή αλλαγή ταχύτητας. Μετρήστε την πίεση στη θύρα X για να βεβαιωθείτε ότι είναι εντός του εύρους 5-12 bar. Η χαμηλή πίεση πιλότου μπορεί να οφείλεται σε βουλωμένο φίλτρο πιλότου, περιορισμούς στις γραμμές παροχής πιλότου ή προβλήματα με την ίδια τη βαλβίδα πιλότου. Η υψηλή αντίθλιψη γραμμής δεξαμενής (με διαμορφώσεις εσωτερικής αποστράγγισης) μπορεί επίσης να μειώσει την αποτελεσματική πίεση πιλότου αντιθέτοντας το σήμα πιλότου.
Το κόλλημα που σχετίζεται με τη μόλυνση εμφανίζεται συνήθως ως διακοπτόμενα προβλήματα ή βαλβίδες που αλλάζουν τη μία κατεύθυνση αλλά όχι την άλλη. Εάν υποπτεύεστε μόλυνση, ελέγξτε την καθαριότητα του λαδιού και εξετάστε τα φίλτρα για ασυνήθιστα υπολείμματα. Μερικές φορές μπορείτε να ελευθερώσετε μια βαλβίδα που έχει κολλήσει ενεργοποιώντας επανειλημμένα τις ηλεκτρομαγνητικές βαλβίδες ενώ χτυπάτε απαλά το σώμα της βαλβίδας με ένα μαλακό σφυρί, αν και αυτό παρέχει μόνο προσωρινή ανακούφιση. Ο σωστός καθαρισμός ή η αντικατάσταση καθίσταται απαραίτητος για μόνιμη επιδιόρθωση.
Θεωρήσεις Κόστους και Στρατηγική Προμηθειών
Η τιμή αγοράς για τη βαλβίδα ελέγχου κατεύθυνσης 4WEH 16 J κυμαίνεται συνήθως από 1.300 $ έως 2.000 $ ανάλογα με τη διαμόρφωση, την ποσότητα και τον προμηθευτή. Προσαρμοσμένες επιλογές, όπως ειδικές στεγανοποιήσεις, υδραυλικό κεντράρισμα ή τροποποιημένα χαρακτηριστικά απόκρισης ωθούν τις τιμές προς τα υψηλότερα. Οι αγορές σε όγκο συχνά εξασφαλίζουν εκπτώσεις και η δημιουργία σχέσης με έναν διανομέα μπορεί να βελτιώσει τόσο τις τιμές όσο και τους χρόνους παράδοσης.
Οι εκτεταμένοι χρόνοι παράδοσης για ορισμένες διαμορφώσεις σημαίνουν ότι πρέπει να προγραμματίσετε προσεκτικά την προμήθεια. Για εφαρμογές κρίσιμες για την παραγωγή, η διατήρηση μιας εφεδρικής βαλβίδας στο απόθεμα έχει νόημα παρά το κόστος κεφαλαίου. Υπολογίστε το κόστος του χρόνου διακοπής λειτουργίας για τη λειτουργία σας—αν μια ώρα χαμένης παραγωγής υπερβαίνει το κόστος μιας εφεδρικής βαλβίδας, η επιχειρηματική υπόθεση για το απόθεμα γίνεται απλή. Ορισμένες λειτουργίες διατηρούν μια δεξαμενή ανακατασκευασμένων βαλβίδων που περιστρέφονται κατά τη διάρκεια της συντήρησης ως προληπτικές αντικαταστάσεις.
Οι επιλογές πληρωμής διαφέρουν ανά προμηθευτή και περιοχή. Ορισμένοι διανομείς σε αγορές όπως η Ινδία προσφέρουν προγράμματα EMI (ισοτιμημένη μηνιαία δόση) που κατανέμουν το κόστος με την πάροδο του χρόνου, κάτι που μπορεί να βοηθήσει στη διαχείριση των ταμειακών ροών. Οι τυπικοί όροι μπορεί να είναι καθαρές 30 ή καθαρές 60 ημέρες. Για μεγάλες παραγγελίες ή συνεχείς σχέσεις, η διαπραγμάτευση ευνοϊκών όρων πληρωμής έχει νόημα ως μέρος του πακέτου συνολικής αξίας.
Βέλτιστες πρακτικές ενοποίησης συστήματος
Η ενσωμάτωση της βαλβίδας ελέγχου κατεύθυνσης 4WEH 16 J σε ένα υδραυλικό σύστημα απαιτεί προσοχή σε αρκετούς παράγοντες πέρα από την ίδια τη βαλβίδα. Ο σχεδιασμός κλειστού κέντρου λειτουργεί καλύτερα με αντλίες μεταβλητής μετατόπισης που μπορούν να μειώσουν τη ροή ως απόκριση στην πίεση του συστήματος. Οι αντλίες σταθερής μετατόπισης απαιτούν συνεχή ροή μέσω μιας ανακουφιστικής βαλβίδας στο ουδέτερο, η οποία σπαταλά ενέργεια και παράγει θερμότητα. Εάν έχετε κολλήσει με μια σταθερή αντλία, σκεφτείτε εάν ένα σχέδιο ανοιχτής κεντρικής βαλβίδας μπορεί να εξυπηρετήσει καλύτερα.
Ο σχεδιασμός της πολλαπλής επηρεάζει την απόδοση και τη δυνατότητα συντήρησης. Η μεταφορά της βαλβίδας απευθείας σε μια πολλαπλή απλοποιεί τις υδραυλικές εργασίες, αλλά κάνει την αντικατάσταση της βαλβίδας πιο περίπλοκη, καθώς πρέπει να αποστραγγίσετε την πολλαπλή και να σπάσετε πολλές συνδέσεις. Ορισμένα σχέδια χρησιμοποιούν πλάκες σάντουιτς ή υποπλάκες που σας επιτρέπουν να αφαιρέσετε τη βαλβίδα ενώ διατηρείτε άλλες υδραυλικές συνδέσεις. Η αντιστάθμιση περιλαμβάνει πρόσθετο κόστος και ελαφρώς μεγαλύτερο όγκο εγκατάστασης.
Η προστασία κυκλώματος αξίζει προσεκτικής σκέψης. Μια ανακουφιστική βαλβίδα άμεσης δράσης παράλληλα με τη βαλβίδα ελέγχου κατεύθυνσης 4WEH 16 J μπορεί να πιάσει τα μεταβατικά σημεία πίεσης πιο γρήγορα από την εκτόνωση του κύριου συστήματος. Ρυθμίστε αυτή τη βαλβίδα κρούσης περίπου 30-50 bar πάνω από την κανονική πίεση λειτουργίας, ώστε να μην παρεμποδίζει την κανονική λειτουργία, αλλά να ανοίγει γρήγορα κατά τη διάρκεια μεταβατικών περιστάσεων. Η χωρητικότητα ροής χρειάζεται μόνο σύντομες αιχμές, έτσι μια σχετικά μικρή βαλβίδα λειτουργεί καλά.
Παραδείγματα Εφαρμογών και Περιπτώσεις Χρήσης
Οι μηχανές χύτευσης με έγχυση αντιπροσωπεύουν μια κοινή εφαρμογή για το 4WEH 16 J. Αυτά τα μηχανήματα απαιτούν αξιόπιστο έλεγχο μεγάλων υδραυλικών κυλίνδρων που παρέχουν δύναμη σύσφιξης και πίεση έγχυσης. Ο σχεδιασμός του κλειστού κέντρου ταιριάζει καλά με τα συστήματα μεταβλητής αντλίας που χρησιμοποιούνται συνήθως στις σύγχρονες μηχανές χύτευσης. Οι χρόνοι κύκλου που μετρώνται σε δευτερόλεπτα προσαρμόζουν την ταχύτητα μεταγωγής 100 χιλιοστών του δευτερολέπτου της βαλβίδας χωρίς ποινή.
Οι πρέσες μορφοποίησης μετάλλων χρησιμοποιούν βαλβίδες ελέγχου κατεύθυνσης για την τοποθέτηση των εμβόλων και τον έλεγχο των εργασιών διαμόρφωσης. Οι εφαρμογές πρέσας συχνά περιλαμβάνουν υψηλές δυνάμεις σε σχετικά χαμηλές ταχύτητες, πράγμα που σημαίνει υψηλή πίεση αλλά μέτριους ρυθμούς ροής. Η ονομαστική πίεση 350 bar της έκδοσης H 4WEH 16 J χειρίζεται άνετα αυτά τα φορτία. Η στιβαρή κατασκευή αντέχει τα κρουστικά φορτία και τους κραδασμούς που είναι κοινά σε περιβάλλοντα πρέσας.
Ο κατασκευαστικός εξοπλισμός όπως οι εκσκαφείς και οι φορτωτές μπορεί να χρησιμοποιήσει αυτές τις βαλβίδες σε ορισμένες εφαρμογές, αν και ο κινητός εξοπλισμός χρησιμοποιεί συνηθέστερα συστήματα ανίχνευσης φορτίου με διαφορετικές διαμορφώσεις βαλβίδων. Σταθερός κατασκευαστικός εξοπλισμός, όπως αντλίες σκυροδέματος ή χειριστές υλικών, μπορεί να επωφεληθεί από τις δυνατότητες του 4WEH 16 J. Η βασική σκέψη περιλαμβάνει την αντιστοίχιση των χαρακτηριστικών της βαλβίδας με τον χρόνο κύκλου της εφαρμογής, το προφίλ φορτίου και τις περιβαλλοντικές συνθήκες.
Λήψη της Τελικής Απόφασης
Η επιλογή της βαλβίδας ελέγχου κατεύθυνσης 4WEH 16 J περιλαμβάνει την αξιολόγηση του εάν τα χαρακτηριστικά της ταιριάζουν με τις απαιτήσεις της εφαρμογής σας. Ο σχεδιασμός του κλειστού κέντρου, η πιλοτική λειτουργία και η τοποθέτηση CETOP 7 το καθιστούν κατάλληλο για συγκεκριμένους τύπους συστημάτων. Εάν εργάζεστε με αντλίες μεταβλητής μετατόπισης, χρειάζεστε χωρητικότητα υψηλής πίεσης και μπορείτε να αντέξετε τον χρόνο απόκρισης, αυτή η βαλβίδα αξίζει σοβαρής προσοχής.
Το σύστημα κωδικών παραγγελίας απαιτεί ιδιαίτερη προσοχή για την επιλογή της σωστής διαμόρφωσης. Η θέση 01 καθορίζει την ονομαστική πίεση (H για 350 bar), η θέση 10 ρυθμίζει την τάση (G24 για 24 VDC) και η θέση 12 ελέγχει τη διαμόρφωση τροφοδοσίας πιλότου. Η λήψη χρόνου για την κατανόηση αυτών των κωδικών και η διαβούλευση με την τεχνική υποστήριξη αποτρέπει τα λάθη παραγγελίας που οδηγούν σε καθυστερήσεις και πιθανά προβλήματα συμβατότητας.
Λάβετε υπόψη το συνολικό κόστος ιδιοκτησίας, όχι μόνο την αρχική τιμή αγοράς. Υπολογίστε τα κέρδη ενεργειακής απόδοσης από τον σχεδιασμό του κλειστού κέντρου, τις απαιτήσεις συντήρησης, την αναμενόμενη διάρκεια ζωής και τη διαθεσιμότητα ανταλλακτικών. Μια βαλβίδα που αρχικά κοστίζει περισσότερο αλλά προσφέρει καλύτερη αξιοπιστία και χαμηλότερη κατανάλωση ενέργειας συχνά αποδεικνύεται λιγότερο δαπανηρή κατά τη διάρκεια ζωής της. Το 4WEH 16 J έχει δημιουργήσει ιστορικό ρεκόρ σε βιομηχανικές εφαρμογές, το οποίο μειώνει τον κίνδυνο απροσδόκητων προβλημάτων και παρέχει εμπιστοσύνη στη μακροπρόθεσμη απόδοση.
