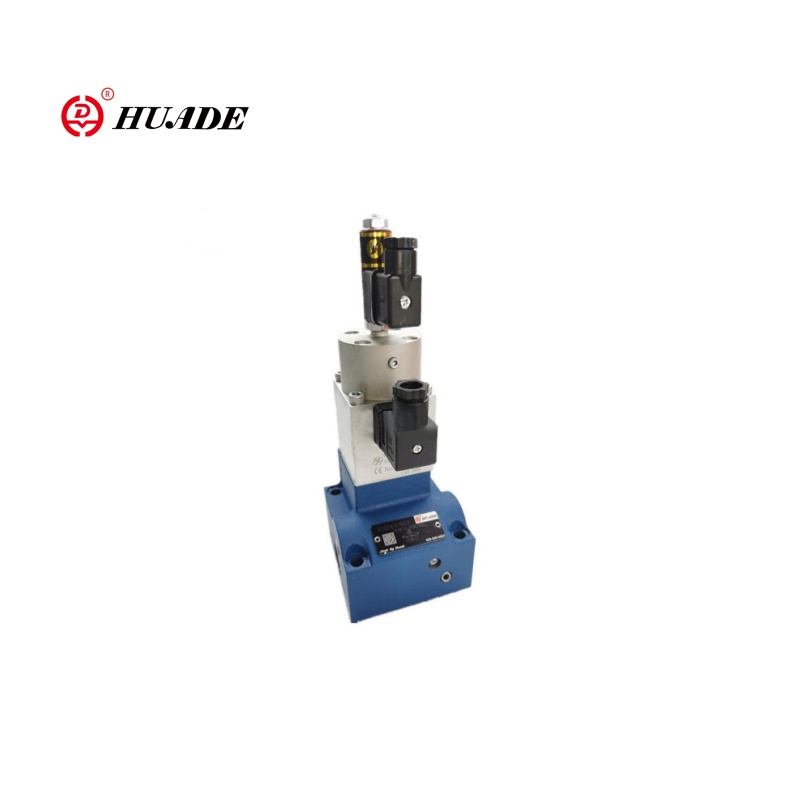

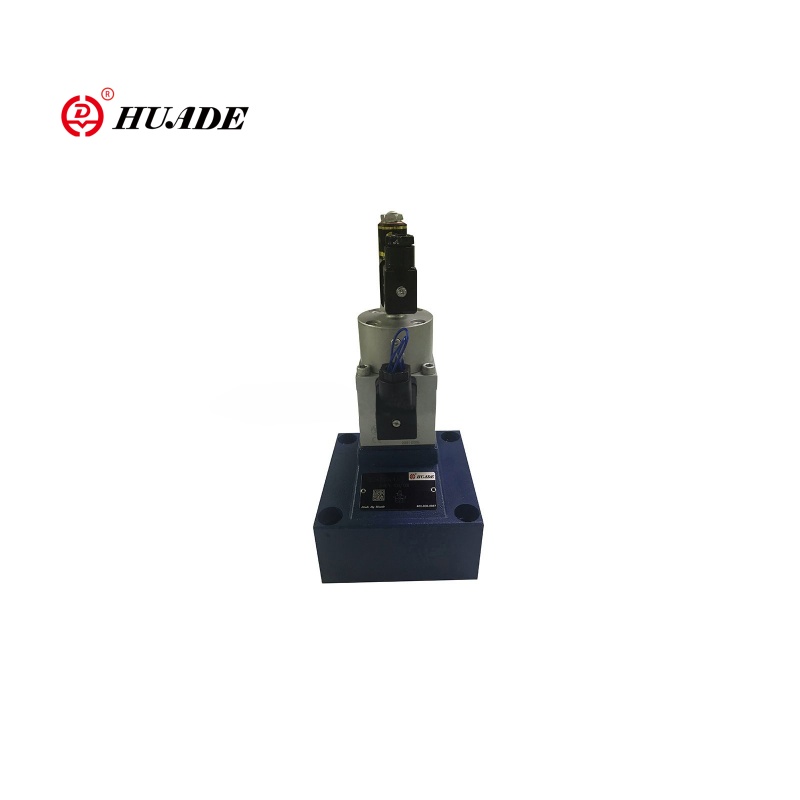

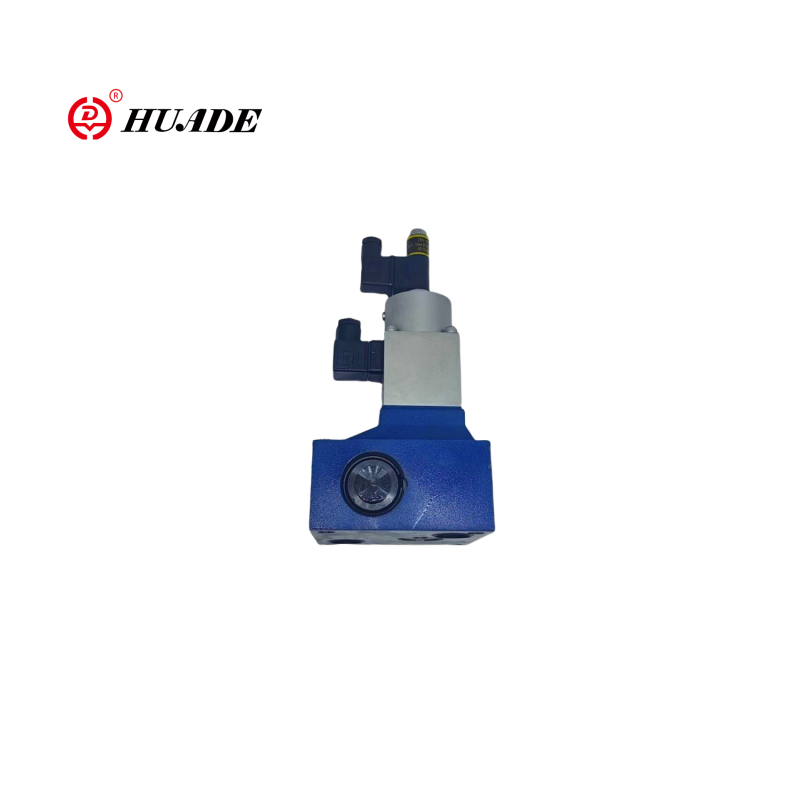

Αναλογική βαλβίδα ελέγχου ροής 2FRE16

Η βαλβίδα ελέγχου αναλογικής ροής 2FRE16 είναι μια αναλογική βαλβίδα ελέγχου ροής υψηλής απόδοσης, η οποία είναι κατάλληλη για εφαρμογές όπου η ταχύτητα των υδραυλικών ενεργοποιητών (κυλίνδρων ή κινητήρων) πρέπει να προσαρμοστεί με ακρίβεια. Σε σύγκριση με την αναλογική βαλβίδα 2FRE10, η βαλβίδα 2FRE16 έχει μεγαλύτερη διάμετρο, επιτρέποντας υψηλότερο εύρος ροής. Και η αναλογική βαλβίδα 2FRE16 είναι κατάλληλη για υδραυλικά συστήματα υψηλότερης ισχύος.

Παράμετρος προϊόντος της αναλογικής βαλβίδας ελέγχου ροής 2FRE16

Υδραυλικός
Πίεση λειτουργίας (MPa)	31.5
Διαφορά ελάχιστης πίεσης (MPa)	μέγεθος 10	μέγεθος 16
	0,3 ~ 0,8	0,6 ~ 1
Υγρό πίεση	Ορυκτέλαιο (για σφραγίδα NBR), φωσφορικό εστέρα (για σφραγίδα FPM)
Εύρος ιξώδους (mm2/μικρό)	2.8 έως 380
Εύρος θερμοκρασίας υγρού πίεσης (℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃	-20 έως +70
Υστέρηση (%)	＜ ± 1qmax
Επαναληψιμότητα (%)	＜ 1 qmax
Διάδοση δείγματος (%)	＜ ± 2
Εγκατάσταση	προαιρετικός
Βάρος (kg)	6	8.3
Ηλεκτρικός
Τύπος τάσης	DC 24V
Αντίσταση πηνίου της σωληνοειδούς (ω)	Ψυχρή τιμή στα 20 ℃ 10, μέγιστη ζεστή τιμή 13.9
Μέγιστο. Ισχύς (VA)	50
Επαγωγικότητα (MH)	6 έως 8
Συχνότητα ταλαντωτή (KHz)	2.5
VT-5010S30 Ζήτηση μόνωσης IP65	IP65

Χαρακτηριστικά:Χαρακτηριστικό προϊόντος και εφαρμογή της αναλογικής βαλβίδας ελέγχου ροής 2FRE16

▶ Βαλβίδα με αντισταθμιστή πίεσης για αντιστάθμιση πίεσης μιας ροής

▶ Ενεργοποίηση μέσω αναλογικής ηλεκτρομαγνητικής βαλβίδας

▶ με ανάδραση ηλεκτρικής θέσης του στόματος ελέγχου

▶ Το πηνίο μετατροπέα θέσης μπορεί να μετακινηθεί αξονικά καθιστώντας την ρύθμιση μηδενικού σημείου του στόματος ελέγχου εύκολη, χωρίς να χρειάζεται να αγγίξει τα ηλεκτρονικά (ηλεκτρικά-υδραυλικά)

▶ Ελάχιστη παραλλαγή δείγματος της βαλβίδας και του ηλεκτρικού ενισχυτή VT 5004 (ξεχωριστή σειρά)

Εφαρμογή:

Η αναλογική βαλβίδα ελέγχου ροής 2FRE16 χρησιμοποιείται ευρέως σε βαριά βιομηχανικά υδραυλικά συστήματα, μηχανικά μηχανήματα και υδραυλικά συστήματα κινητής τηλεφωνίας, μεταλλουργία και εξοπλισμό εξόρυξης.

Τυπικά παραδείγματα συστήματος: Κύκλωμα ελέγχου κάδου εκσκαφέας

PLC → Αναλογικός ενισχυτής → 2FRE16 → υδραυλικοί κύλινδροι

                    ↑

 Αισθητήρας πίεσης (ανατροφοδότηση κλειστού βρόχου)

Με τη ρύθμιση του ηλεκτρικού σήματος εισόδου, η κίνηση του κάδου μπορεί να επιταχυνθεί ομαλά/επιβραδύνεται για να αποφευχθεί το υδραυλικό σοκ.

Λειτουργία και τμήμα της αναλογικής βαλβίδας ελέγχου ροής 2FRE16

Οι βαλβίδες ελέγχου αναλογικής ροής έχουν 2-κατευθύνσεις. Μπορούν, από μια εφαρμοζόμενη ηλεκτρική τιμή εντολής, να ρυθμίσουν μια ροή που είναι πίεση και σε μεγάλο βαθμό αντισταθμίζεται η θερμοκρασία.

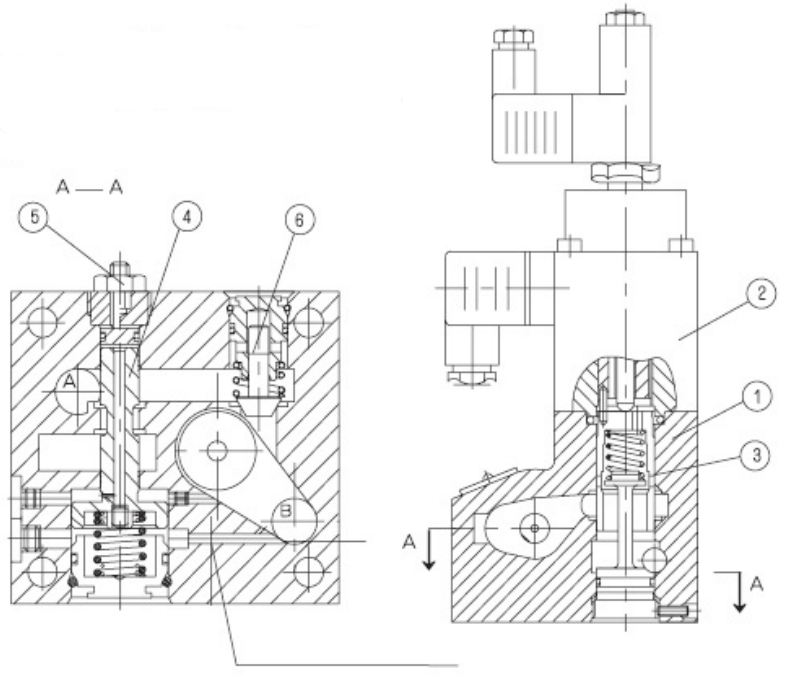

Βασικά αποτελούνται από το περίβλημα (1), αναλογική ηλεκτρομαγνητική βαλβίδα με μεταγωγέα επαγωγικής θέσης (2), μέτρηση του στόματος (3), αντισταθμιστή πίεσης (4), περιοριστή (5), καθώς και προαιρετική βαλβίδα ελέγχου (6).

Η ρύθμιση της ροής προσδιορίζεται (0 bis 100 %) στο ποτενσιόμετρο τιμής εντολών. Η εφαρμοζόμενη τιμή εντολής, προκαλεί μέσω του ενισχυτή καθώς και την αναλογική ηλεκτρομαγνητική βαλβίδα, τη ρύθμιση του στόματος μέτρησης (3). Η θέση του στόματος μέτρησης (3) λαμβάνεται από τον μετατροπέα θέσης. Οποιεσδήποτε αποκλίσεις από την τιμή εντολών αντισταθμίζονται από τον έλεγχο ανάδρασης θέσης.

Ο αντισταθμιστής πίεσης (4) διατηρεί την πτώση πίεσης στο στόμιο μέτρησης (3) σε σταθερή τιμή. Επομένως, η ροή αντισταθμίζεται.

Η μικρή μετατόπιση θερμοκρασίας επιτυγχάνεται λόγω του σχεδιασμού του στόματος μέτρησης. Σε τιμή εντολής 0 % το στόμιο μέτρησης είναι κλειστό.

Σε περίπτωση απώλειας ισχύος ή διάλειμμα καλωδίου στο μετατροπέα θέσης το στόμιο μέτρησης κλείνει. Από μια τιμή εντολών 0 % είναι δυνατή η εκκίνηση χωρίς άλμα. Μέσω δύο ράμπων εντός του ηλεκτρικού ενισχυτή είναι δυνατή η καθυστέρηση του ανοίγματος και του κλεισίματος του στόματος μέτρησης.

Μέσω της βαλβίδας ελέγχου (6) είναι δυνατή η ελεύθερη ροή από το Β έως το Α.

Διαρροή Αναλογική βαλβίδα ελέγχου ροής 2FRE16

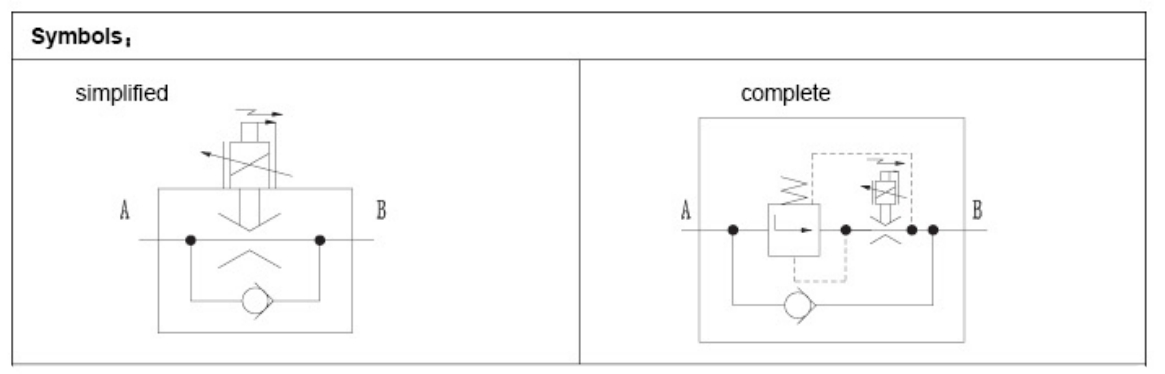

Σύμβολα της αναλογικής βαλβίδας ελέγχου ροής 2FRE16
