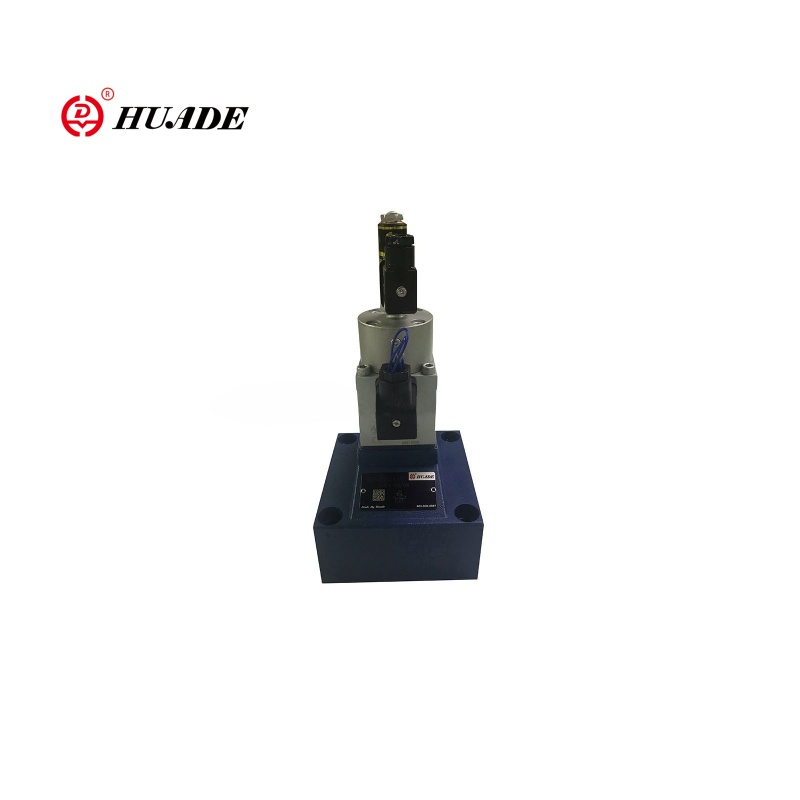

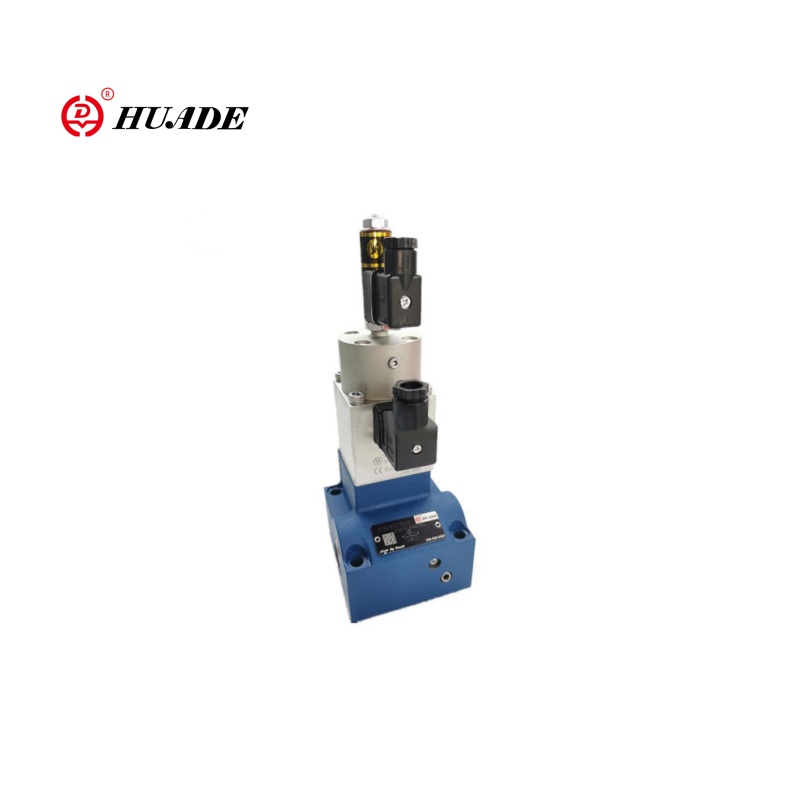

Αναλογική βαλβίδα ελέγχου ροής 2FRE10

Η αναλογική βαλβίδα ελέγχου ροής 2FRE10 είναι μια βαλβίδα ελέγχου ροής για υδραυλικά συστήματα με αναλογική συνάρτηση ρύθμισης. Η βαλβίδα 2FRE10 είναι κατάλληλη για σενάρια όπου η ταχύτητα των ενεργοποιητών (όπως οι υδραυλικοί κύλινδροι ή οι κινητήρες) πρέπει να ελέγχεται με ακρίβεια. Η αναλογική βαλβίδα ροής 2FRE10 ρυθμίζει συνεχώς το άνοιγμα της βαλβίδας εισάγοντας ηλεκτρικά σήματα (όπως 0 ~ 10V ή 4 ~ 20mA) για να επιτευχθεί η μεταβολή του ρυθμού ροής. Είναι εύκολο να εγκατασταθεί και χρησιμοποιείται συχνά σε συνδυασμό με άλλες βαλβίδες πίεσης (όπως αντισταθμιστές πίεσης) για τη βελτίωση της σταθερότητας του συστήματος.

Παράμετρος προϊόντος της αναλογικής βαλβίδας ελέγχου ροής 2FRE10

Υδραυλικός
Πίεση λειτουργίας (MPa)	31.5
Διαφορά ελάχιστης πίεσης (MPa)	μέγεθος 10	μέγεθος 16
	0,3 ~ 0,8	0,6 ~ 1
Υγρό πίεση	Ορυκτέλαιο (για σφραγίδα NBR), φωσφορικό εστέρα (για σφραγίδα FPM)
Εύρος ιξώδους (mm2/μικρό)	2.8 έως 380
Εύρος θερμοκρασίας υγρού πίεσης (℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃	-20 έως +70
Υστέρηση (%)	＜ ± 1qmax
Επαναληψιμότητα (%)	＜ 1 qmax
Διάδοση δείγματος (%)	＜ ± 2
Εγκατάσταση	προαιρετικός
Βάρος (kg)	6	8.3
Ηλεκτρικός
Τύπος τάσης	DC 24V
Αντίσταση πηνίου της σωληνοειδούς (ω)	Ψυχρή τιμή στα 20 ℃ 10, μέγιστη ζεστή τιμή 13.9
Μέγιστο. Ισχύς (VA)	50
Επαγωγικότητα (MH)	6 έως 8
Συχνότητα ταλαντωτή (KHz)	2.5
VT-5010S30 Ζήτηση μόνωσης IP65	IP65

Χαρακτηριστικά:Χαρακτηριστικό προϊόντος και εφαρμογή της αναλογικής βαλβίδας ελέγχου ροής 2FRE10

▶ Βαλβίδα με αντισταθμιστή πίεσης για αντιστάθμιση πίεσης μιας ροής

▶ Ενεργοποίηση μέσω αναλογικής ηλεκτρομαγνητικής βαλβίδας

▶ με ανάδραση ηλεκτρικής θέσης του στόματος ελέγχου

▶ Το πηνίο μετατροπέα θέσης μπορεί να μετακινηθεί αξονικά καθιστώντας την ρύθμιση μηδενικού σημείου του στόματος ελέγχου εύκολη, χωρίς να χρειάζεται να αγγίξει τα ηλεκτρονικά (ηλεκτρικά-υδραυλικά)

▶ Ελάχιστη παραλλαγή δείγματος της βαλβίδας και του ηλεκτρικού ενισχυτή VT 5004 (ξεχωριστή σειρά)

Εφαρμογή:

Η αμφίδρομη αναλογική βαλβίδα ελέγχου ροής 2FRE10 χρησιμοποιείται ευρέως σε βιομηχανικά υδραυλικά συστήματα και μηχανήματα μηχανικής. Η βαλβίδα 2FRE10 ρυθμίζει την ταχύτητα των υδραυλικών κυλίνδρων ή των κινητήρων σε εκσκαφείς, γερανούς, περονοφόρα και άλλο εξοπλισμό για να επιτευχθεί ομαλή κίνηση και βελτιστοποιημένη απόδοση.

Λειτουργία και τμήμα της αναλογικής βαλβίδας ελέγχου ροής 2FRE10

Οι βαλβίδες ελέγχου αναλογικής ροής έχουν 2-κατευθύνσεις. Μπορούν, από μια εφαρμοζόμενη ηλεκτρική τιμή εντολής, να ρυθμίσουν μια ροή που είναι πίεση και σε μεγάλο βαθμό αντισταθμίζεται η θερμοκρασία.

Βασικά αποτελούνται από το περίβλημα (1), αναλογική ηλεκτρομαγνητική βαλβίδα με μεταγωγέα επαγωγικής θέσης (2), μέτρηση του στόματος (3), αντισταθμιστή πίεσης (4), περιοριστή (5), καθώς και προαιρετική βαλβίδα ελέγχου (6).

Η ρύθμιση της ροής προσδιορίζεται (0 bis 100 %) στο ποτενσιόμετρο τιμής εντολών. Η εφαρμοζόμενη τιμή εντολής, προκαλεί μέσω του ενισχυτή καθώς και την αναλογική ηλεκτρομαγνητική βαλβίδα, τη ρύθμιση του στόματος μέτρησης (3). Η θέση του στόματος μέτρησης (3) λαμβάνεται από τον μετατροπέα θέσης. Οποιεσδήποτε αποκλίσεις από την τιμή εντολών αντισταθμίζονται από τον έλεγχο ανάδρασης θέσης.

Ο αντισταθμιστής πίεσης (4) διατηρεί την πτώση πίεσης στο στόμιο μέτρησης (3) σε σταθερή τιμή. Επομένως, η ροή αντισταθμίζεται.

Η μικρή μετατόπιση θερμοκρασίας επιτυγχάνεται λόγω του σχεδιασμού του στόματος μέτρησης. Σε τιμή εντολής 0 % το στόμιο μέτρησης είναι κλειστό.

Σε περίπτωση απώλειας ισχύος ή διάλειμμα καλωδίου στο μετατροπέα θέσης το στόμιο μέτρησης κλείνει. Από μια τιμή εντολών 0 % είναι δυνατή η εκκίνηση χωρίς άλμα. Μέσω δύο ράμπων εντός του ηλεκτρικού ενισχυτή είναι δυνατή η καθυστέρηση του ανοίγματος και του κλεισίματος του στόματος μέτρησης.

Μέσω της βαλβίδας ελέγχου (6) είναι δυνατή η ελεύθερη ροή από το Β έως το Α.

Διαρροή Αναλογική βαλβίδα ελέγχου ροής 2FRE10

Σύμβολα της αναλογικής βαλβίδας ελέγχου ροής 2FRE10
