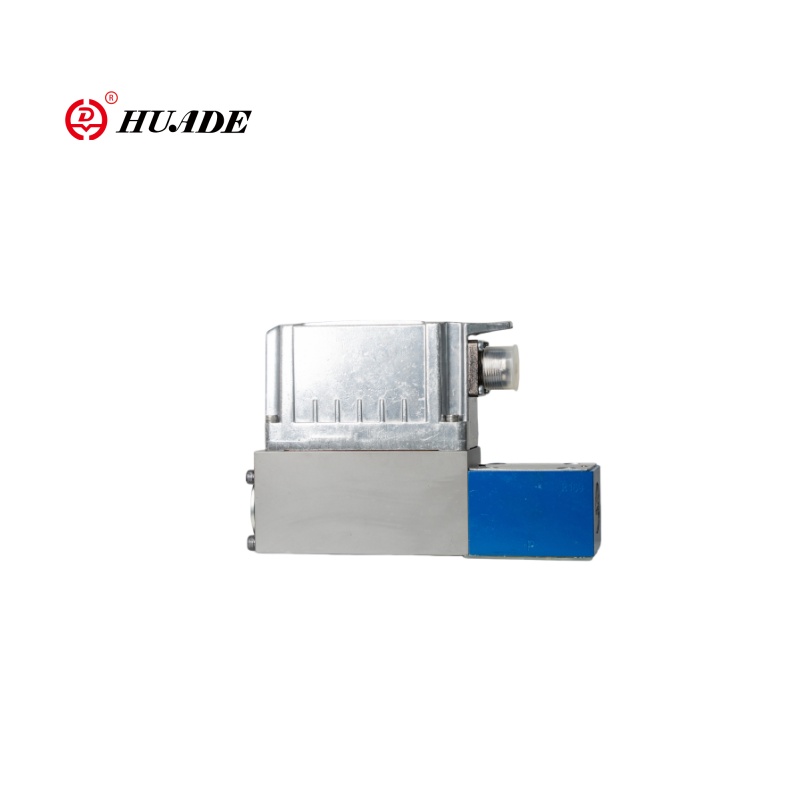

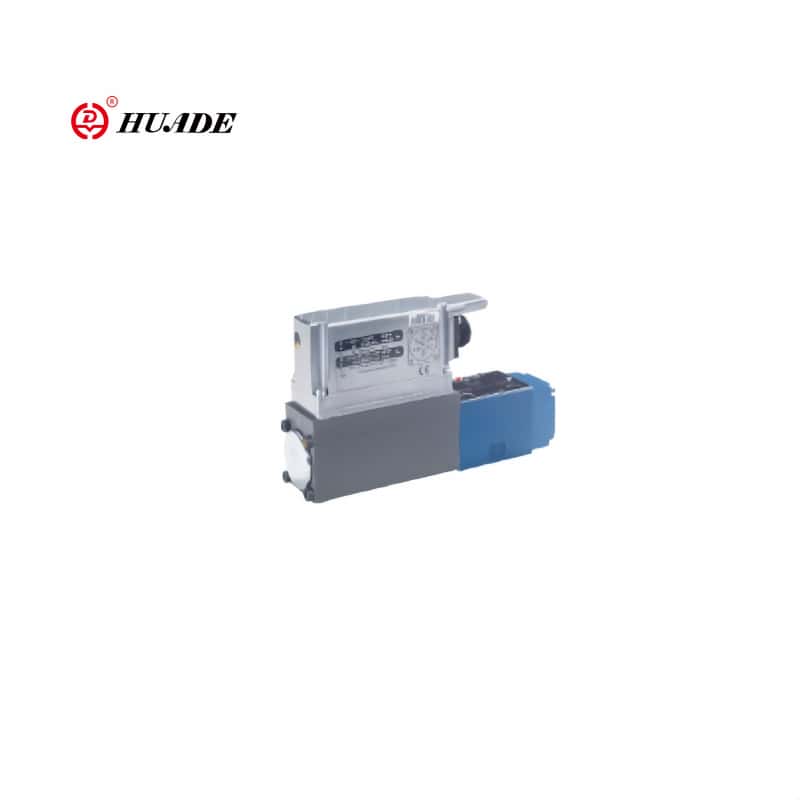

Αναλογική βαλβίδα ελέγχου ροής 3freez-1x

Η αναλογική βαλβίδα ροής 3FREEZ-1X είναι ένα στοιχείο ελέγχου υγρού υψηλής ακρίβειας, το οποίο χρησιμοποιείται συνήθως σε συστήματα βιομηχανικών αυτοματισμών που απαιτούν ακριβή ρύθμιση ροής ή κατανομή αναλογίας ροής. Η βαλβίδα 3FREEZ-1X είναι ένας ηλεκτρονικά ελεγχόμενος αναλογικός ρυθμιστής (εισόδου σήματος 0-10V/4-20mA). Η πίεση μπορεί συνήθως να φτάσει τα 315bar, κατάλληλη για υδραυλικά συστήματα υψηλής πίεσης. Η βαλβίδα αναλογικής ροής 3freez-1x μπορεί να ενσωματωθεί με συστήματα PLC και DCS και υποστηρίζει MODBUS και άλλα πρωτόκολλα επικοινωνίας. Η αναλογική βαλβίδα 3FREEZ-1X ελέγχει τον ρυθμό ροής μέσω της αναλογίας των ηλεκτρικών σημάτων, συνειδητοποιεί τη ρύθμιση της ταχύτητας της βύθιας του ενεργοποιητή και βελτιώνει την ακρίβεια απόκρισης του συστήματος.

Παράμετρος προϊόντος της αναλογικής βαλβίδας ελέγχου ροής 3freez-1x

Χαρακτηριστικό προϊόντος και εφαρμογή της αναλογικής βαλβίδας ελέγχου ροής 3freez-1x

Χαρακτηριστικά

▶ Οι άμεσα ελεγχόμενες βαλβίδες ελέγχου ροής NG6 και NG10 με ηλεκτρονικά ενσωματωμένα και επαγωγικά μετατροπέα θέσης

▶ Με τον έλεγχο θέσης, ελάχιστη υστέρηση <1 %, βλ. Τεχνικά δεδομένα

▶ Η λειτουργία 3 κατευθύνσεων καθορίζεται από τον τρόπο με τον οποίο εκχωρούνται οι υδραυλικές θύρες (υπολειπόμενη ροή διαρκεί μέσω της θύρας P, 3ος τρόπος)

▶ Ρυθμιζόμενο μέσω της ελεγχόμενης ηλεκτρομαγνητικής θέσης, ο μετατροπέας θέσης και τα ηλεκτρονικά επί του σκάφους

▶ Για την προσκόλληση υπογείων, διαμόρφωση οπών τοποθέτησης NG6 σε ISO4401-03-02-0-94, NG10 σε ISO 4401-05-04-0-94

▶ Υποπληπόνεται σύμφωνα με το φύλλο καταλόγου, Re 45053 για NG6, RE 45055 για NG10 (Παραγγελία ξεχωριστά)

▶ Συνδέτης προσθήκης στο DIN 43563-AM6, δείτε το φύλλο καταλόγου RE 08008 (Παραγγελία ξεχωριστά)

▶ Δεδομένα για τα ενσωματωμένα ηλεκτρονικά σκανδάλης

• Συμμορφώνεται με τις οδηγίες CE, EMC

Στο 61000-6-2: 2002-08

Και 61000-6-3: 2002-08

• UB = 24VVNOM DC

• Ηλεκτρική σύνδεση 6p+PE

• Ενεργοποίηση σημάτων

-Ερτάξτε 0 ...+10V (A1)

• Η καμπύλη βαλβίδας βαθμονομείται στο εργοστάσιο

Εφαρμογή:

Η αναλογική βαλβίδα ροής 3freez-1x χρησιμοποιείται ευρέως σε υδραυλικά συστήματα, μηχανήματα κατασκευής, μηχανές χύτευσης με έγχυση, μηχανές χύτευσης, έλεγχο χημικών/διεργασιών κλπ. Το μοντέλο απόδειξης από έκρηξη μπορεί επίσης να χρησιμοποιηθεί στον εξοπλισμό αυτοματοποίησης σε επικίνδυνες περιοχές όπως το πετρέλαιο και το φυσικό αέριο.

Λειτουργία και τμήμα της αναλογικής βαλβίδας ελέγχου ροής 3freez-1x

Γενικός

Οι βαλβίδες ελέγχου ροής τύπου 3Freez με έλεγχο θέσης και ηλεκτρονικά επί του σκάφους διατίθενται σε ονομαστικά Sizes6 και 10. Ενεργοποιούνται μέσω ενός αναλογικού σωληνοειδούς με μετατροπέα επαγωγικής θέσης. Η υστέρηση είναι <1 %.

Τα ηλεκτρονικά μέσα στο εργοστάσιο βαθμονομούνται στο εργοστάσιο και επιτρέπουν τους χρόνους ταχείας απόκρισης. Ο σχεδιασμός του σώματος της βαλβίδας είναι τέτοιος που η υπολειμματική ροή διέρχεται από τη θύρα P.

Βασική αρχή

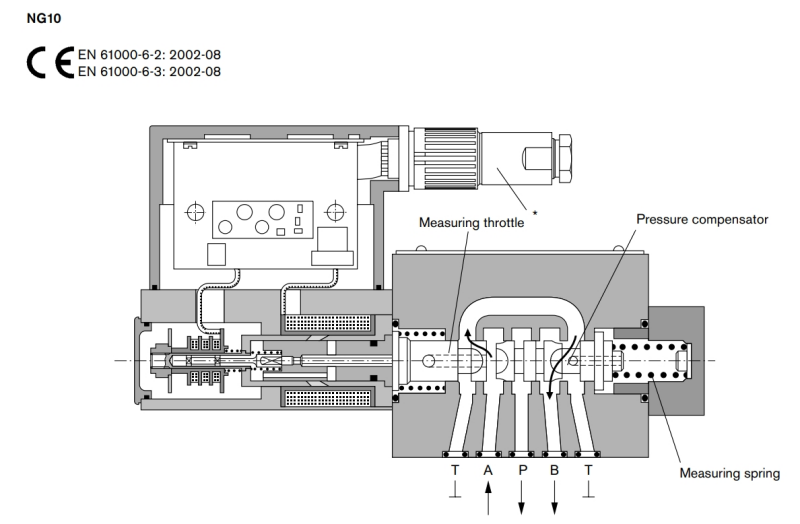

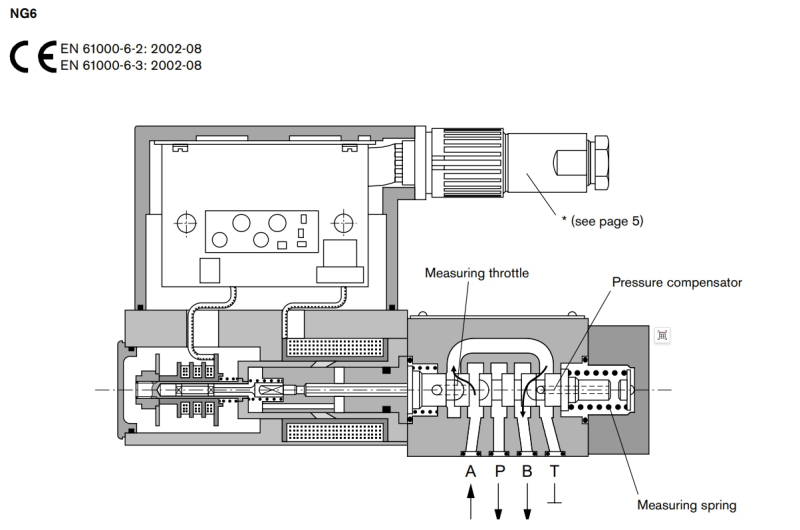

Για να ρυθμίσετε τον ρυθμό ροής λαδιού από το Β, ορίζεται ένα σημείο ρύθμισης στα ηλεκτρονικά ενεργοποίησης. Με βάση αυτό το σημείο ρύθμισης, τα ηλεκτρονικά ελέγχουν το πηνίο της ηλεκτρομαγνητικής ενέργειας ως συνάρτηση του σήματος από τον μετατροπέα θέσης. Ο έλεγχος θέσης εξασφαλίζει πολύ χαμηλή υστέρηση. Το άνοιγμα της βαλβίδας καθορίζεται από τις άκρες μέτρησης στο καρούλι και ο αντισταθμιστής ολοκληρωμένης πίεσης συγκρίνει την πτώση της πίεσης μέσω ενός ελατηρίου μέτρησης 8 ράβδων. Ο αντισταθμιστής πίεσης με το ελατήριο μέτρησης ρυθμίζει την πίεση πριν από την άκρη του στραγγαλισμού σύμφωνα με τον απλοποιημένο τύπο: "Πίεση φόρτωσης συν δύναμη μέτρησης ελατηρίου". Με αυτόν τον τρόπο, η πτώση της πίεσης πάνω από την ακμή μέτρησης διατηρείται σε σταθερό επίπεδο.
