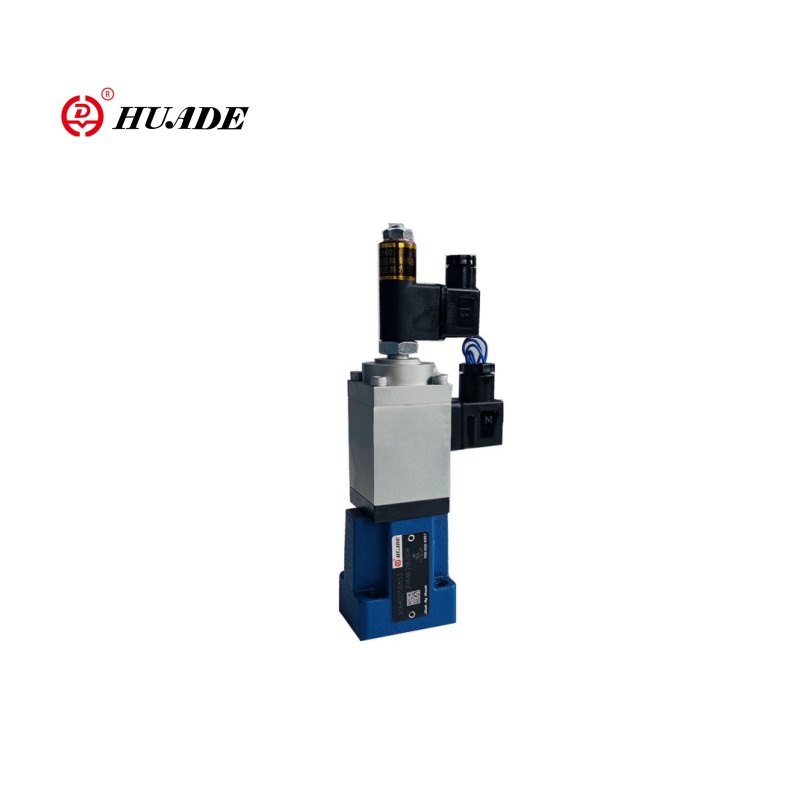

Αναλογική βαλβίδα ελέγχου ροής 2FRE6

Η αναλογική βαλβίδα ελέγχου ροής 2FRE6 ελέγχει τον ρυθμό ροής επί τόπου μέσω του σήματος 0 ~ 10V / 4 ~ 20mA για να επιτευχθεί ακριβής ρύθμιση ταχύτητας. Η αναλογική βαλβίδα 2FRE6 έχει μια συνάρτηση αντιστάθμισης πίεσης, η οποία μπορεί να διασφαλίσει ότι ο ρυθμός ροής δεν επηρεάζεται από τις διακυμάνσεις της πίεσης φορτίου και τη διατήρηση σταθερού ρυθμού ροής. Αυτή η βαλβίδα 2FRE6 είναι κατάλληλη για υδραυλικά συστήματα με περιορισμένο χώρο και για απαιτήσεις ρύθμισης δυναμικής ροής.

Παράμετρος προϊόντος της αναλογικής βαλβίδας ελέγχου ροής 2FRE6

Υδραυλικός
Υστέρηση	＜ ± 1%Qmax
Επαναληψιμότητα	＜ 1%qmax
Βαθμός μόλυνσης (μm)	≤20
Υγρό πίεση	Ορυκτέλαιο (για σφραγίδα NBR), φωσφορικό εστέρα (για σφραγίδα FPM)
Εύρος ιξώδους (mm2/μικρό)	2.8 έως 380
Εύρος θερμοκρασίας υγρού πίεσης (℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃	-20 ~+70
Εγκατάσταση	προαιρετικός
Ηλεκτρικός
Τύπος τάσης	ΫΟ
Αντίσταση πηνίου της σωληνοειδούς (ω)	Ψυχρή τιμή στα 20 ℃ 5.4, μέγιστη ζεστή τιμή 8.2
Μέγιστο. Ισχύς (VA)	50
Επαγωγικότητα (MH)	6 έως 8
Συχνότητα ταλαντωτή (KHz)	2.5

Χαρακτηριστικό προϊόντος και εφαρμογή της αναλογικής βαλβίδας ελέγχου ροής 2FRE6

Χαρακτηριστικά:

▶ Βαλβίδα με αντισταθμιστή πίεσης για τον αντισταθμισμένο έλεγχο της πίεσης μιας ροής

▶ Ενεργοποίηση μέσω αναλογικής ηλεκτρομαγνητικής βαλβίδας

▶ με ανάδραση ηλεκτρικής θέσης του στόματος ελέγχου

▶ Το πηνίο μετατροπέα θέσης μπορεί να μετακινηθεί αξονικά καθιστώντας την ρύθμιση μηδενικού σημείου του στόματος ελέγχου εύκολη, χωρίς να χρειάζεται να αγγίξει τα ηλεκτρονικά (ηλεκτρικά-υδραυλικά)

▶ Ο έλεγχος ροής είναι δυνατός και στις δύο κατευθύνσεις χρησιμοποιώντας μια πλάκα σάντουιτς ανορθωτή

Εφαρμογή:

Η αμφίδρομη αναλογική βαλβίδα ελέγχου ροής 2FRE6 χρησιμοποιείται ευρέως σε εργαλεία βιομηχανικής αυτοματοποίησης και μηχανών, εκσκαφέων/φορτωτών και άλλων μηχανικών μηχανικών, μεταλλουργίας και βαρέως εξοπλισμού, εξοπλισμού δοκιμών και εργαστηρίων κ.λπ.

 Λειτουργία και τμήμα της αναλογικής βαλβίδας ελέγχου ροής 2FRE6

Οι βαλβίδες ελέγχου αναλογικής ροής τύπου 2FRE έχουν λειτουργία 2 κατευθύνσεων. Μπορούν, από μια εφαρμοζόμενη τιμή ηλεκτρικής εντολής, να ρυθμίζουν τη ροή που είναι αντισταθμισμένη πίεση και θερμοκρασία.

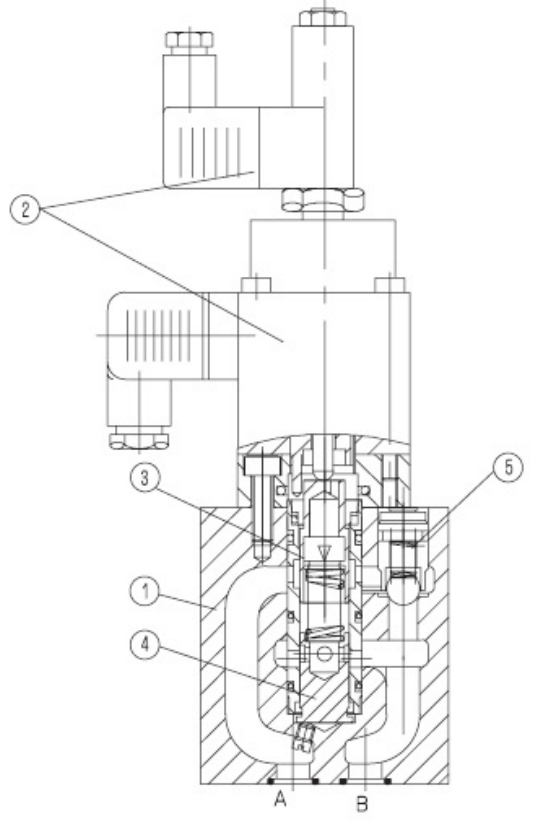

Βασικά αποτελούνται από το περίβλημα (1), αναλογική ηλεκτρομαγνητική βαλβίδα με μετατροπέα επαγωγικής θέσης (2), μέτρηση του στόματος (3), αντισταθμιστή πίεσης (4) καθώς και της προαιρετικής βαλβίδας ελέγχου (5).

Αναλογική βαλβίδα ελέγχου ροής 2Fre 6 b

Η ρύθμιση της ροής προσδιορίζεται (0 έως 100 %) στο ποτενσιόμετρο τιμής εντολών. Η τιμή εφαρμοσμένης εντολής ρυθμίζει, μέσω του ενισχυτή καθώς και της αναλογικής ηλεκτρομαγνητικής βαλβίδας, του στόματος μέτρησης (3). Η θέση του στόματος μέτρησης (3) λαμβάνεται από τον μετατροπέα επαγωγικής θέσης. Οποιεσδήποτε αποκλίσεις από την τιμή εντολών αντισταθμίζονται από τον έλεγχο ανάδρασης.

Ο αντισταθμιστής πίεσης (4) διατηρεί την πτώση πίεσης στο στόμιο μέτρησης (3) σε σταθερή τιμή. Επομένως, η ροή αντισταθμίζεται.

Η μικρή μετατόπιση θερμοκρασίας επιτυγχάνεται λόγω του σχεδιασμού του στόματος μέτρησης.

Σε τιμή εντολής 0 % το στόμιο μέτρησης είναι κλειστό.

Σε περίπτωση απώλειας ισχύος ή διάλειμμα καλωδίου στο μετατροπέα θέσης το στόμιο μέτρησης κλείνει.

Από μια τιμή εντολών 0 % είναι δυνατή η εκκίνηση χωρίς άλμα. Μέσω δύο ράμπων εντός του ηλεκτρικού ενισχυτή, είναι δυνατό να καθυστερήσετε το άνοιγμα και το κλείσιμο της μέτρησης Β

Στόμιο.

Μέσω της βαλβίδας ελέγχου (5) είναι δυνατή μια ελεύθερη ροή από το Β έως το Α.

Αναλογική βαλβίδα ελέγχου ροής Τύπος 2Fre 6 A:

Η λειτουργία αυτής της βαλβίδας είναι κατ 'αρχήν η ίδια με την βαλβίδα τύπου 2Fre 6 B:

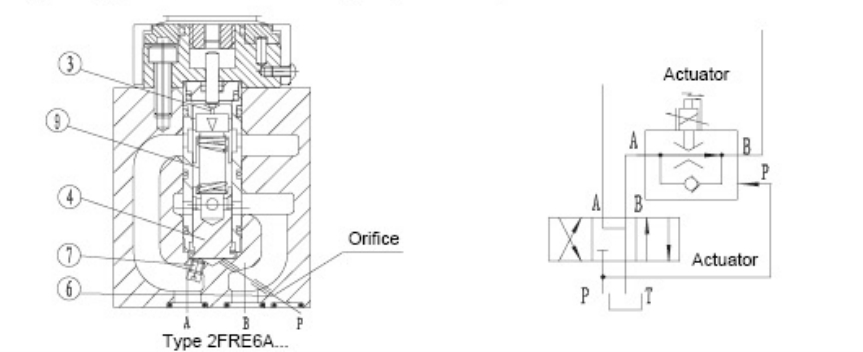

Για να καταστείλει το άλμα εκκίνησης όταν το στόμιο μέτρησης (3) (τιμή εντολής> 0%) είναι ανοιχτό, υπάρχει πρόβλεψη για τον αντισταθμιστή πίεσης (4) να κρατηθεί κλειστή μέσω της θύρας P (6). Η εσωτερική σύνδεση (7) μεταξύ της θύρας Α και του αντισταθμιστή πίεσης (4) είναι συνδεδεμένη. Μέσω της εξωτερικής θύρας P (6) η πίεση στη θύρα P, πριν από τη βαλβίδα κατεύθυνσης (8) να ενεργήσει στον αντισταθμιστή πίεσης (4) και να την κρατά έναντι της δύναμης της άνοιξης (9) στην κλειστή θέση. Εάν η βαλβίδα κατεύθυνσης (8) μετατρέπεται από το P σε Β, τότε ο αντισταθμιστής πίεσης (4) μετακινείται από την κλειστή θέση

στη θέση ρύθμισης και το άλμα εκκίνησης αποφεύγεται.

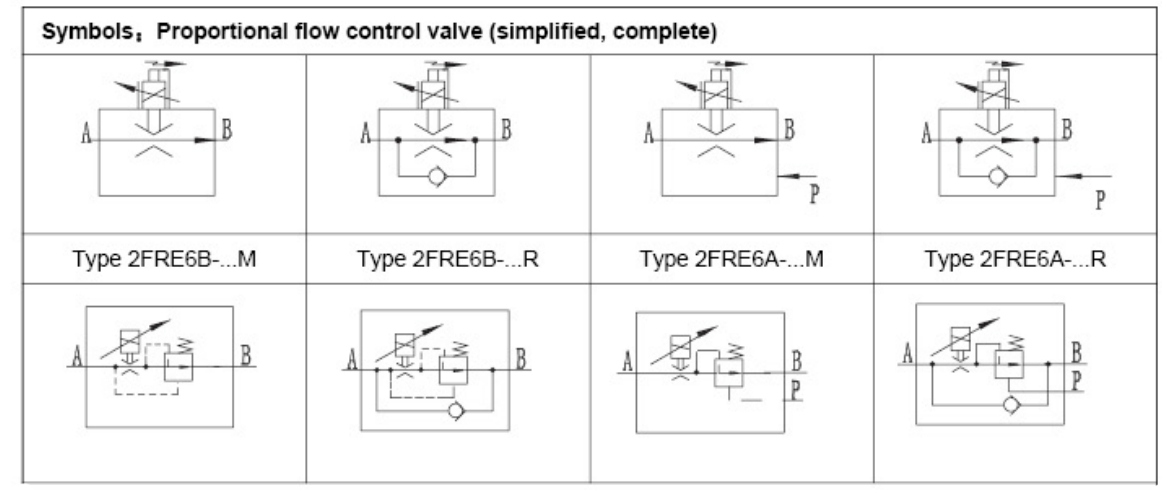

Σύμβολα της αναλογικής βαλβίδας ελέγχου ροής 2FRE6
