Έχετε αναρωτηθεί ποτέ πώς τα υδραυλικά μηχανήματα ελέγχουν τις ισχυρές κινήσεις τους; Το μυστικό βρίσκεται στα απλά αλλά απαραίτητα εξαρτήματα που ονομάζονται βαλβίδες. Σήμερα, θα εξερευνήσουμε έναν από τους πιο βασικούς αλλά σημαντικούς τύπους: την υδραυλική βαλβίδα 2 κατευθύνσεων.

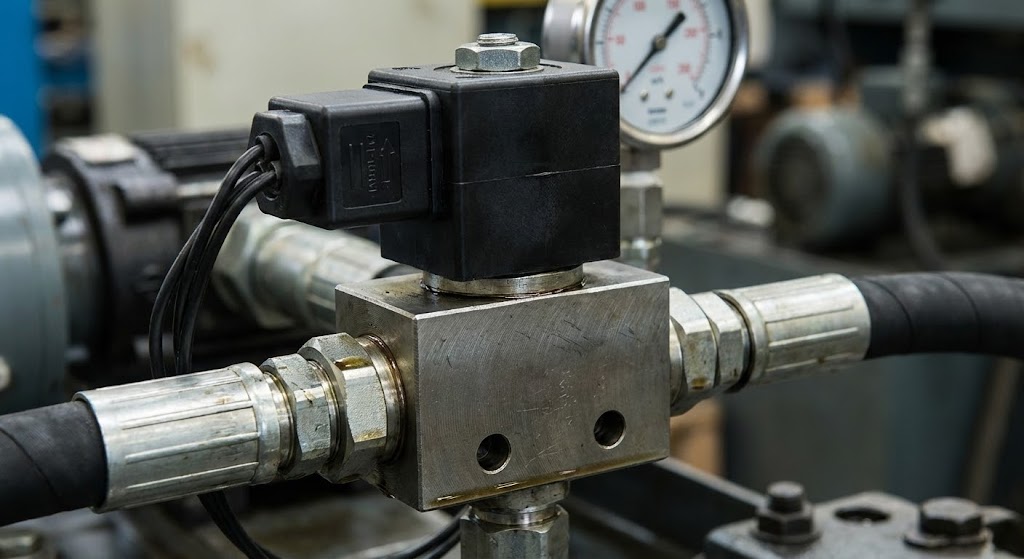

Τι είναι μια βαλβίδα 2 κατευθύνσεων;
Μια βαλβίδα 2 κατευθύνσεων είναι ουσιαστικά ένας διακόπτης on/off για το υδραυλικό υγρό. Όπως ένας διακόπτης φώτων έχει δύο θέσεις (on και off), μια βαλβίδα 2 κατευθύνσεων έχει δύο καταστάσεις: ανοιχτή ή κλειστή. Όταν είναι ανοιχτό, ρέει υδραυλικό υγρό. Όταν είναι κλειστό, το υγρό σταματά εντελώς.
Φανταστείτε μια απλή πύλη που ελέγχει τη ροή του νερού - όταν είναι ανοιχτή, το νερό περνά μέσα. όταν είναι κλειστό, η ροή σταματά εντελώς. Αυτή η βασική αρχή κάνει τις υδραυλικές βαλβίδες 2 κατευθύνσεων τέλειες για τον έλεγχο της κίνησης του υγρού σε υδραυλικά συστήματα.
Βασικά χαρακτηριστικά των βαλβίδων 2 κατευθύνσεων
- Δύο θύρες:Μία είσοδος (όπου εισέρχεται υγρό) και μία έξοδος (όπου εξέρχεται υγρό)
- Δύο θέσεις:Πλήρως ανοιχτό ή τελείως κλειστό
- Δυαδικός έλεγχος:Είναι είτε ενεργοποιημένο είτε απενεργοποιημένο - όχι ενδιάμεσα
- Αξιόπιστη λειτουργία:Ο απλός σχεδιασμός σημαίνει ότι λιγότερα πράγματα μπορούν να πάνε στραβά
Πώς λειτουργεί μια υδραυλική βαλβίδα 2 κατευθύνσεων;
Η αρχή λειτουργίας είναι εκπληκτικά απλή. Μέσα στη βαλβίδα, υπάρχει ένα κινούμενο μέρος που ονομάζεται πυρήνας βαλβίδας. Αυτός ο πυρήνας μπορεί να είναι μια μπάλα, δίσκος ή συρόμενο κομμάτι που ονομάζεται καρούλι.

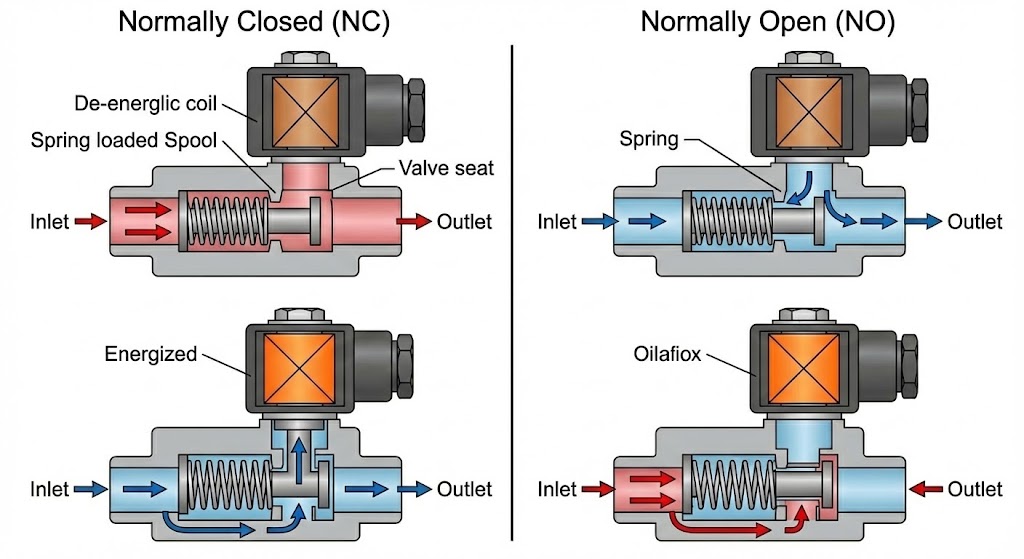

Δύο κύριοι τύποι λειτουργίας
- Η προεπιλεγμένη θέση εμποδίζει τη ροή του υγρού
- Όταν ενεργοποιείται (με ηλεκτρική ενέργεια, πίεση αέρα ή χειροκίνητη δύναμη), ανοίγει
- Συνηθέστερα σε εφαρμογές ασφαλείας όπου θέλετε να σταματήσει η ροή από προεπιλογή
- Η προεπιλεγμένη θέση επιτρέπει τη ροή του υγρού
- Όταν ενεργοποιείται, κλείνει τη ροή
- Χρήσιμο όταν χρειάζεστε συνεχή ροή με περιστασιακή διακοπή
Τι το κάνει να κινείται;
Ο πυρήνας της βαλβίδας κινείται με διάφορες μεθόδους:
- Χειροκίνητη λειτουργία:Γυρίζεις μια λαβή ή σπρώχνεις έναν μοχλό
- Υδραυλική ηλεκτρομαγνητική βαλβίδα 2 κατευθύνσεων:Ένα ηλεκτρικό πηνίο δημιουργεί μαγνητική δύναμη για αυτοματοποιημένο έλεγχο
- Πιλοτική λειτουργία:Χρησιμοποιεί την πίεση του ίδιου του συστήματος για να μετακινήσει τη βαλβίδα
- Πνευματική λειτουργία:Χρησιμοποιεί πίεση πεπιεσμένου αέρα
Τύποι υδραυλικών βαλβίδων 2 δρόμων
Η κατανόηση των διαφορετικών τύπων βαλβίδων σάς βοηθά να επιλέξετε τη σωστή για την εφαρμογή σας.

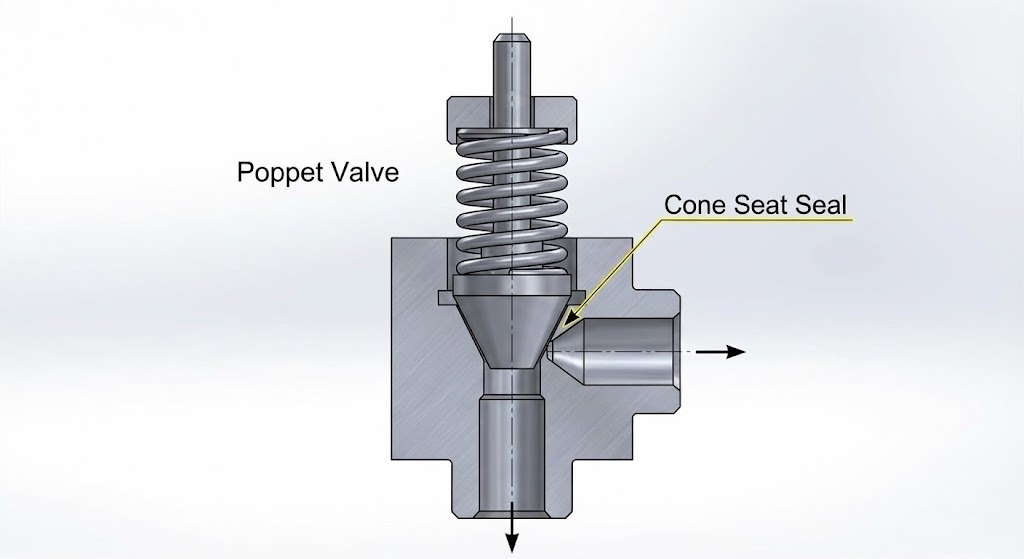

1. Βαλβίδες Poppet
Οι βαλβίδες Poppet χρησιμοποιούν δίσκο ή κώνο που κάθεται σε μια έδρα, δημιουργώντας μια σφιχτή σφράγιση όταν είναι κλειστή.
Φόντα:Σχεδόν μηδενική διαρροή όταν είναι κλειστό, Γρήγορος χρόνος απόκρισης, Λειτουργεί καλά σε βρώμικα περιβάλλοντα, Μεγάλη διάρκεια
Μειονεκτήματα:Χρειάζεται περισσότερη δύναμη για να λειτουργήσει, μπορεί να επηρεαστεί από την αντίθλιψη

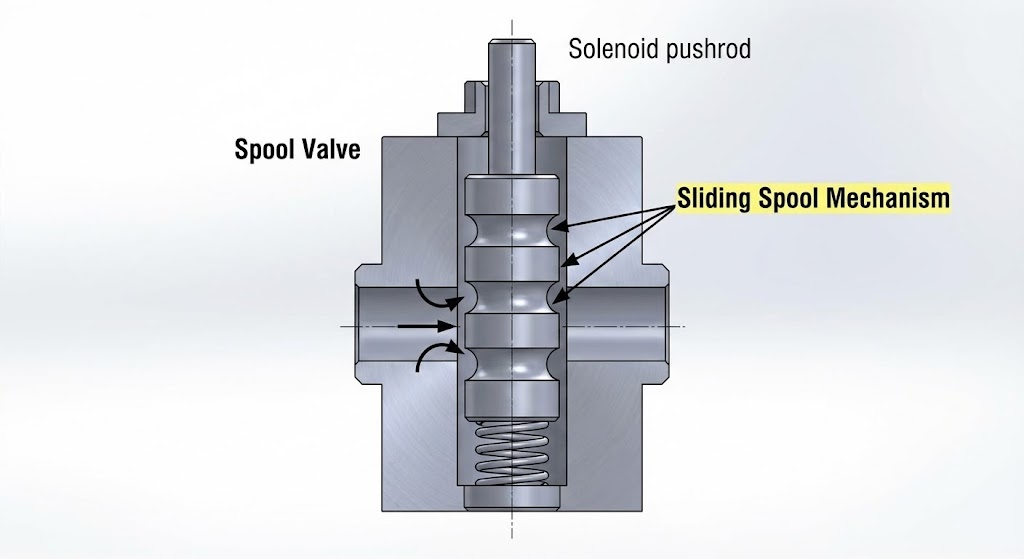

2. Βαλβίδες καρούλι
Οι βαλβίδες μπομπίνας χρησιμοποιούν ένα κυλινδρικό κομμάτι που γλιστράει μπρος-πίσω μέσα σε ένα χιτώνιο.
Φόντα:Πιο εύκολο στη λειτουργία (χρειάζεται λιγότερη δύναμη), Πιο ισορροπημένη λειτουργία, Μπορεί να χειριστεί περίπλοκα μοτίβα ροής
Μειονεκτήματα:Κάποια διαρροή υγρού, Πιο ευαίσθητο στη βρωμιά και τη μόλυνση, Χρειάζεται περισσότερη συντήρηση
3. Βαλβίδες φυσιγγίων
Πρόκειται για αρθρωτές βαλβίδες που χωρούν σε τυποποιημένα μπλοκ, προσφέροντας συμπαγή εγκατάσταση και υψηλή απόδοση.
Φόντα:Πολύ συμπαγής σχεδιασμός, Μπορεί να χειριστεί υψηλούς ρυθμούς ροής και πιέσεις, Χαμηλή πτώση πίεσης, Τυποποιημένη τοποθέτηση
Μειονεκτήματα:Χρειάζεται επιπλέον πιλοτική βαλβίδα για να λειτουργήσει, Πιο περίπλοκη εγκατάσταση
Βαλβίδα 2 κατευθύνσεων έναντι βαλβίδας 3 κατευθύνσεων έναντι βαλβίδας 4 κατευθύνσεων
Η κατανόηση των διαφορών σάς βοηθά να επιλέξετε τον σωστό τύπο βαλβίδας για το υδραυλικό σας σύστημα.
| Τύπος βαλβίδας | λιμάνια | Λειτουργία | ကြီးကြပ်ခြင်းသည်စကားများသောအားဖြင့်အသုံးအများဆုံးအကြောင်းရင်းဖြစ်သည်။ အမှန်တကယ်ကယ်ဆယ်ရေးလုပ်ငန်းအတွက်စီးဆင်းမှုစွမ်းရည်များလွန်းစွာဖြင့်အဆို့ရှင်ကိုတပ်ဆင်သောအခါ၎င်းသည်ပိတ်ခြင်းအောက်ဆုံးအောက်ရှိစနစ်ဖိအားကိုဖွင့်ပြီးချက်ချင်းကျဆင်းသွားသည်။ အဆို့ရှင်သည်ပိတ်ပစ်လိုက်သည်။ ဖိအားသည်ချက်ချင်းပြန်လည်တည်ဆောက်ပြီးသံသရာသည်တစ်မိနစ်လျှင်အကြိမ်ရာပေါင်းများစွာထပ်ခါတလဲလဲပြုလုပ်သည်။ အဆိုပါဖြေရှင်းချက်သည်အဆို့ရှင်ကိုအမှန်တကယ်ကယ်ဆယ်ရေးလိုအပ်ချက်နှင့်ကိုက်ညီသောသေးငယ်သော orifice အရွယ်အစားဖြင့်အစားထိုးရန်လိုအပ်သည်။ |
|---|---|---|---|
| Βαλβίδα 2 κατευθύνσεων | 2 | Απλός έλεγχος on/off | Απομόνωση, βασικός έλεγχος κυλίνδρων, διακοπή λειτουργίας ασφαλείας |
| Βαλβίδα 3 κατευθύνσεων | 3 | Εκτρέπετε ή αναμιγνύετε υγρά | Συστήματα HVAC, εφαρμογές ανάμειξης, συνδέσεις T |
| Βαλβίδα 4 κατευθύνσεων | 4 | Έλεγχος κυλίνδρων διπλής ενέργειας | Πολύπλοκα μηχανήματα, αμφίδρομοι κινητήρες, προηγμένος έλεγχος |
Η απλούστερη σχεδίαση (λιγότερα εξαρτήματα σημαίνουν μεγαλύτερη αξιοπιστία), η πιο οικονομική (χαμηλότερο αρχικό κόστος και συντήρηση), η εύκολη αντιμετώπιση προβλημάτων και οι ευέλικτες εφαρμογές.
Πού χρησιμοποιούνται οι βαλβίδες διπλής κατεύθυνσης;
- Ασφάλεια και απομόνωση συστήματος:Λειτουργήστε ως προφυλακτήρες ασφαλείας για να σταματήσετε γρήγορα τη ροή του υγρού κατά τη διάρκεια έκτακτης ανάγκης ή συντήρησης.
- Έλεγχος και ρύθμιση ροής:Χρησιμοποιώντας διαμόρφωση πλάτους παλμού για τον ακριβή έλεγχο της ποσότητας του υγρού.

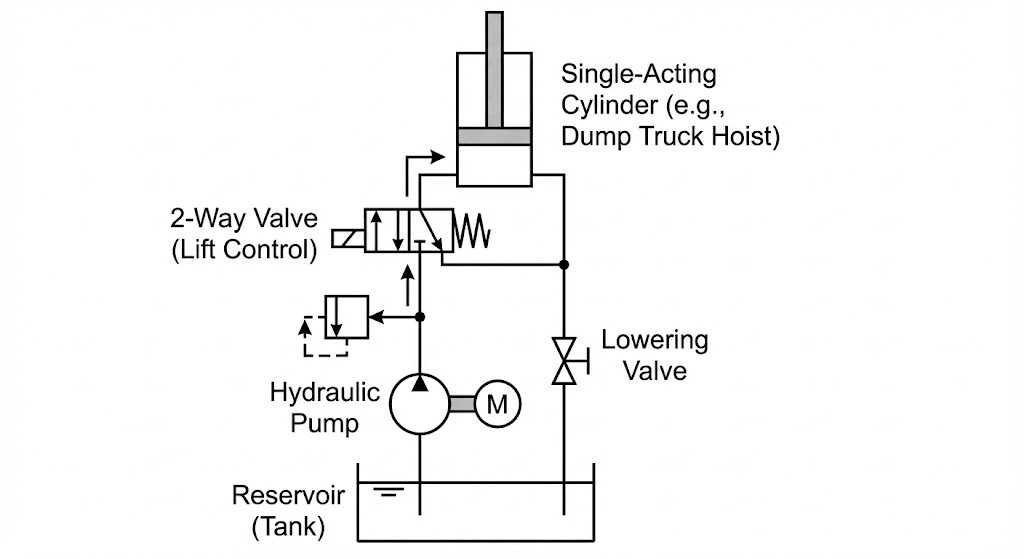

- Έλεγχος υδραυλικού κυλίνδρου:Έλεγχος υδραυλικών κυλίνδρων μονής δράσης (π.χ. κρεβάτια ανατρεπόμενων φορτηγών).
- Εξοικονόμηση Ενέργειας:Ανακατεύθυνση της ροής της αντλίας πίσω στη δεξαμενή όταν το σύστημα είναι αδρανές.
Εφαρμογές Βιομηχανίας
- Αυτοκίνητο:Έγχυση καυσίμου, έλεγχος εκπομπών
- Κατασκευή:Εκσκαφείς, φορτωτές
- Βιομηχανοποίηση:Γραμμές συναρμολόγησης, πρέσες
- Γεωργία:Τι το κάνει να κινείται;

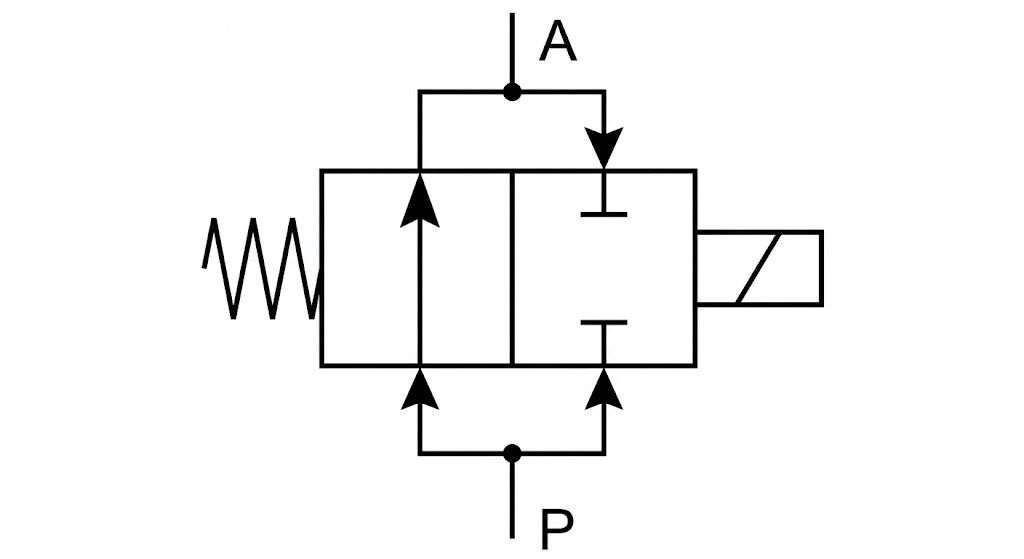

Κατανόηση των Υδραυλικών Συμβόλων
Στα υδραυλικά διαγράμματα, οι βαλβίδες διπλής κατεύθυνσης εμφανίζονται με συγκεκριμένα σύμβολα:
- Δύο πλαίσια αντιπροσωπεύουν τις δύο θέσεις (ανοιχτή και κλειστή)
- Τα βέλη δείχνουν την κατεύθυνση ροής
- Τα σύμβολα "T" δείχνουν μπλοκαρισμένες θύρες
- Ελατήρια και ηλεκτρομαγνητικές βαλβίδες έλκονται στα πλάγια
Πώς να επιλέξετε και να διατηρήσετε
Κριτήρια Επιλογής
- Εξετάστε τη ροή και την πίεση:Ελέγξτε τον συντελεστή ροής (Cv), την ονομαστική πίεση και το μέγεθος θύρας.
- Χρόνος απόκρισης:Οι ηλεκτρομαγνητικές βαλβίδες είναι γρήγορες (<10 ms), οι βαλβίδες Pilot είναι πιο αργές αλλά χειρίζονται υψηλή πίεση.
- Συμβατότητα υγρών:Βεβαιωθείτε ότι τα υλικά λειτουργούν με ορυκτέλαια, συνθετικά ή υγρά με βάση το νερό.
- Περιβαλλοντικές συνθήκες:Απαιτήσεις θερμοκρασίας, σκόνης, υγρασίας και αντιεκρηκτικής προστασίας.
Κοινά Προβλήματα & Συντήρηση
Μόλυνση (80-90% των αστοχιών):Προκαλεί κόλλημα.Λύση: Καθαρίστε τη βαλβίδα, αντικαταστήστε τα φίλτρα.
Φθορά:Προκαλεί διαρροή και θόρυβο.Λύση: Αντικαταστήστε τις σφραγίδες και τους πυρήνες.
Διαρροή:Εσωτερική ή εξωτερική.Λύση: Επιθεωρήστε τις τσιμούχες και τα καθίσματα.
Προληπτική συμβουλή:Χρησιμοποιείτε πάντα καθαρό υγρό και φίλτρα υψηλής ποιότητας.
Μελλοντικές Τάσεις
Έξυπνη τεχνολογία:Συνδεσιμότητα στο Διαδίκτυο για αισθητήρες απομακρυσμένης παρακολούθησης και προγνωστικής συντήρησης.
Εξηλεκτρισμός:Περισσότερες ηλεκτρικές βαλβίδες για ακριβή ψηφιακό έλεγχο και ενεργειακή απόδοση.
Προηγμένα Υλικά:Ισχυρότερα, ελαφρύτερα εξαρτήματα ανθεκτικά σε διάφορα υγρά.
Συχνές Ερωτήσεις
Πώς λειτουργεί μια υδραυλική βαλβίδα 2 κατευθύνσεων;
Χρησιμοποιεί έναν κινητό πυρήνα (μπάλα, δίσκο ή καρούλι) που είτε μπλοκάρει είτε επιτρέπει τη ροή ρευστού μεταξύ δύο θυρών.
Διαφορά μεταξύ ηλεκτρομαγνητικής βαλβίδας και χειροκίνητης βαλβίδας;
Οι ηλεκτρομαγνητικές βαλβίδες χρησιμοποιούν ηλεκτρομαγνητική δύναμη για αυτόματη, γρήγορη λειτουργία. Οι χειροκίνητες βαλβίδες απαιτούν ανθρώπινη λειτουργία και είναι πιο οικονομικές για απλές εργασίες.
Μπορούν οι βαλβίδες διπλής κατεύθυνσης να ελέγξουν την ταχύτητα ροής;
Ναι, μέσω της διαμόρφωσης πλάτους παλμού (ταχεία ενεργοποίηση/απενεργοποίηση), μπορούν να επιτύχουν μεταβλητό έλεγχο ροής.
Σύναψη
Η βαλβίδα 2 κατευθύνσεων μπορεί να είναι απλή, αλλά είναι απαραίτητη για τα υδραυλικά συστήματα. Είτε σταματάτε τη ροή για ασφάλεια, είτε ελέγχετε έναν κύλινδρο είτε εξοικονομείτε ενέργεια, αυτές οι βαλβίδες κάνουν τη δουλειά αξιόπιστα και οικονομικά.
Η κατανόηση των βαλβίδων 2 κατευθύνσεων σάς βοηθά να επιλέξετε τη σωστή βαλβίδα, να αντιμετωπίσετε προβλήματα και να συντηρήσετε σωστά τον εξοπλισμό. Θυμηθείτε, η καλύτερη βαλβίδα είναι αυτή που ταιριάζει στις συγκεκριμένες ανάγκες σας. Σε περίπτωση αμφιβολίας, συμβουλευτείτε επαγγελματίες υδραυλικούς που μπορούν να σας βοηθήσουν να κάνετε τη σωστή επιλογή.
