Όταν εργάζεστε με υδραυλικά συστήματα, η επιλογή της σωστής βαλβίδας ελέγχου κατεύθυνσης μπορεί να κάνει τη διαφορά. Η βαλβίδα ελέγχου κατεύθυνσης Rexroth 4WE 10 D έχει γίνει μια αξιόπιστη επιλογή για πολλές βιομηχανικές εφαρμογές και υπάρχουν καλοί λόγοι για τους οποίους οι μηχανικοί συνεχίζουν να επιστρέφουν σε αυτήν.
Τι κάνει το 4WE 10 D ξεχωριστό
Η Rexroth 4WE 10 D είναι μια βαλβίδα ελέγχου κατεύθυνσης που λειτουργεί με ηλεκτρομαγνητική βαλβίδα που διαχειρίζεται τον τρόπο με τον οποίο ρέει το υδραυλικό υγρό μέσω ενός συστήματος. Σκεφτείτε το ως ελεγκτή κυκλοφορίας για λάδια ή άλλα υδραυλικά υγρά. Όταν η ηλεκτρική ενέργεια ρέει μέσα από τα πηνία της, η βαλβίδα αλλάζει θέση και ανακατευθύνει το υγρό σε διαφορετικά μέρη του μηχανήματος σας.
Αυτή η βαλβίδα ταιριάζει στο πρότυπο μεγέθους NG10, το οποίο ονομάζεται επίσης CETOP 5 ή ISO 4401-05. Αυτό σημαίνει πρακτικά ότι μπορεί να χειριστεί σοβαρούς ρυθμούς πίεσης και ροής, ενώ εξακολουθεί να εφαρμόζει τυπικά σχέδια τοποθέτησης που χρησιμοποιούν τα περισσότερα υδραυλικά συστήματα.
Οι αριθμοί στο όνομά του σας λένε σημαντικές πληροφορίες. Το "4" σημαίνει ότι έχει τέσσερις κύριες θύρες όπου το υγρό εισέρχεται και εξέρχεται. Το "WE" υποδεικνύει ότι είναι μια κατευθυντική βαλβίδα που λειτουργεί με ηλεκτρομαγνητικές βαλβίδες. Το "10" αναφέρεται στο ονομαστικό του μέγεθος και το "D" περιγράφει μια συγκεκριμένη διαμόρφωση καρουλιού που καθορίζει πώς συμπεριφέρεται η βαλβίδα όταν βρίσκεται στην ουδέτερη θέση της.
Δυνατότητες πίεσης και ροής
Ένα από τα χαρακτηριστικά της βαλβίδας ελέγχου κατεύθυνσης 4WE 10 D για Rexroth είναι η ικανότητά της να χειρίζεται υψηλή πίεση. Οι κύριες θύρες εργασίας μπορούν να διαχειριστούν έως και 350 bar, που ισούται με περίπου 5.076 PSI. Αυτή είναι αρκετή πίεση για να χειριστείτε απαιτητικές βιομηχανικές εργασίες χωρίς να ιδρώσετε.
Για χωρητικότητα ροής, αυτή η βαλβίδα μπορεί να χειριστεί από 120 έως 160 λίτρα ανά λεπτό, ανάλογα με τη συγκεκριμένη παραλλαγή μοντέλου. Αυτό είναι περίπου 32 έως 42 γαλόνια ανά λεπτό σε αμερικανικές μετρήσεις. Αυτό το εύρος σάς δίνει ευελιξία για να ταιριάξετε τη βαλβίδα με τις ανάγκες του συστήματός σας χωρίς υπερβολικό ή μικρότερο μέγεθος των στοιχείων σας.
Η θύρα επιστροφής έχει χαμηλότερο όριο πίεσης, συνήθως γύρω στα 210 bar. Αυτό έχει σημασία γιατί εάν σχεδιάζετε ένα σύστημα, πρέπει να βεβαιωθείτε ότι η γραμμή επιστροφής σας δεν δημιουργεί υπερβολική πίεση. Διαφορετικά, θα μπορούσατε να καταστρέψετε τον μηχανισμό ελατηρίου της βαλβίδας ή να πιέσετε το περίβλημα πέρα από τα σχεδιαστικά του όρια.
Σχέδιο ηλεκτρομαγνητικής βαλβίδας Wet-Pin
Το 4WE 10 D χρησιμοποιεί αυτό που ονομάζεται σχέδιο ηλεκτρομαγνητικής βαλβίδας με υγρή ακίδα και αυτό το χαρακτηριστικό αξίζει κάποια προσοχή. Σε αυτή τη ρύθμιση, η ράβδος ώθησης της ηλεκτρομαγνητικής βαλβίδας βρίσκεται σε υδραυλικό λάδι αντί να σφραγίζεται εντελώς μακριά από αυτό.
Αυτή η επιλογή σχεδίασης φέρνει αρκετά πρακτικά οφέλη. Το υδραυλικό λάδι λειτουργεί ως ψυκτικό υγρό, απομακρύνοντας τη θερμότητα από το ηλεκτρικό πηνίο. Αυτό βοηθά την ηλεκτρομαγνητική βαλβίδα να διαρκεί περισσότερο και να λειτουργεί πιο αξιόπιστα, ειδικά όταν χρησιμοποιείτε συχνά τη βαλβίδα. Το λάδι λιπαίνει επίσης τα κινούμενα μέρη, γεγονός που μειώνει τη φθορά με την πάροδο του χρόνου.
Από πλευράς συντήρησης, οι ηλεκτρομαγνητικές βαλβίδες με υγρή ακίδα είναι βολικές. Μπορείτε να αλλάξετε το πηνίο χωρίς να χρειάζεται να αποστραγγίσετε το υδραυλικό σύστημα ή να σπάσετε σε σφραγισμένους θαλάμους πίεσης. Αυτό εξοικονομεί χρόνο κατά τις επισκευές και μειώνει τις πιθανότητες μόλυνσης του υδραυλικού σας υγρού. Το πηνίο μπορεί ακόμη και να περιστραφεί 90 ή 360 μοίρες για να χωράει στενούς χώρους εγκατάστασης, κάτι που σας δίνει περισσότερες επιλογές κατά την τοποθέτηση της βαλβίδας.
Έλεγχος ταχύτητας εναλλαγής και απόσβεσης
Όταν ενεργοποιείτε τη βαλβίδα ελέγχου κατεύθυνσης 4WE 10 D για Rexroth με ισχύ DC, συνήθως ενεργοποιείται σε 45 έως 70 χιλιοστά του δευτερολέπτου κατά την ενεργοποίηση και 35 έως 45 χιλιοστά του δευτερολέπτου κατά την απενεργοποίηση. Αυτοί οι χρόνοι απόκρισης λειτουργούν καλά για τις περισσότερες ανάγκες βιομηχανικού αυτοματισμού.
Αυτό που κάνει αυτή τη βαλβίδα να ξεχωρίζει από πολλούς ανταγωνιστές είναι το ρυθμιζόμενο χαρακτηριστικό απόσβεσης. Ορισμένες εκδόσεις σάς επιτρέπουν να επιβραδύνετε πόσο γρήγορα κινείται η μπομπίνα κατά την εναλλαγή θέσεων. Χρησιμοποιώντας ρυθμιζόμενες βίδες γκαζιού ή σταθερά στόμια, μπορείτε να επεκτείνετε το χρόνο μεταγωγής σε πάνω από 100 χιλιοστά του δευτερολέπτου εάν χρειάζεται.
Γιατί θα θέλατε μια πιο αργή βαλβίδα; Σε συστήματα με μεγάλους κυλίνδρους ή βαριά φορτία, οι στιγμιαίες αλλαγές κατεύθυνσης μπορούν να δημιουργήσουν αιχμές πίεσης που σφυρηλατούνται στους σωλήνες και τα εξαρτήματά σας. Αυτό το φαινόμενο, που μερικές φορές ονομάζεται σφυρί νερού, μπορεί να βλάψει εξαρτήματα και να μειώσει τη διάρκεια ζωής του συστήματός σας. Η ενσωματωμένη απόσβεση βοηθά στην εξομάλυνση αυτών των μεταβάσεων χωρίς να χρειάζεστε ξεχωριστούς καταστολείς κραδασμών στις σωληνώσεις σας.
Η βαλβίδα μπορεί να χειριστεί έως και 15.000 κύκλους μεταγωγής ανά ώρα, γεγονός που την καθιστά κατάλληλη για γραμμές παραγωγής υψηλής ταχύτητας όπου η βαλβίδα πρέπει να ανοίγει και να κλείνει επανειλημμένα κατά τη διάρκεια της ημέρας.
Διαμορφώσεις ουράς και λογική λειτουργίας
Το "D" στην ονομασία 4WE 10 D αναφέρεται σε ένα συγκεκριμένο σύμβολο καρουλιού, αλλά η Rexroth προσφέρει αυτήν την πλατφόρμα βαλβίδων με πολλές διαφορετικές διαμορφώσεις καρουλιού. Μπορείτε να το αποκτήσετε σε διαμορφώσεις 4/3 (τέσσερις θύρες, τρεις θέσεις) ή ρυθμίσεις 4/2 (τέσσερις θύρες, δύο θέσεις), μεταξύ άλλων επιλογών.
Κάθε τύπος καρουλιού δημιουργεί διαφορετικές διαδρομές ροής όταν η βαλβίδα βρίσκεται στην ουδέτερη ή κεντρική της θέση. Ορισμένες διαμορφώσεις κλείνουν όλες τις θύρες όταν απενεργοποιούνται, γεγονός που συγκρατεί τους κυλίνδρους στη θέση τους. Άλλα συνδέουν την αντλία με τη δεξαμενή, η οποία ξεφορτώνει την αντλία και εξοικονομεί ενέργεια. Η επιλογή εξαρτάται από το τι πρέπει να κάνει το σύστημά σας όταν η βαλβίδα δεν ενεργοποιείται.
Η βαλβίδα ελέγχου κατεύθυνσης 4WE 10 D για Rexroth διατίθεται τόσο σε ελατηριωτές εκδόσεις όσο και σε εκδόσεις αναστολής. Οι βαλβίδες επιστροφής ελατηρίου επιστρέφουν αυτόματα στην αρχική τους θέση όταν κόβετε ρεύμα, κάτι που είναι συχνά σημαντικό για την ασφάλεια. Οι εκδόσεις Detent παραμένουν στην τελευταία τους θέση μέχρι να στείλετε ένα άλλο σήμα, το οποίο λειτουργεί καλύτερα για εφαρμογές όπου πρέπει να κρατήσετε κάτι στη θέση του κατά τη διάρκεια διακοπών ρεύματος.
Ηλεκτρολογικές Προδιαγραφές
Αυτή η βαλβίδα λειτουργεί με ένα ευρύ φάσμα ηλεκτρικών συστημάτων. Μπορείτε να το παραγγείλετε με τάσεις DC από 12V μέχρι 230V ή με διάφορες επιλογές τάσης AC. Η τυπική ηλεκτρομαγνητική βαλβίδα DC καταναλώνει περίπου 30 έως 35 watt ισχύος.
Οι ηλεκτρικές συνδέσεις διατίθενται σε διαφορετικά στυλ, συμπεριλαμβανομένων των βυσμάτων που πληρούν τα πρότυπα DIN. Η βαλβίδα έχει βαθμολογία προστασίας IP65, που σημαίνει ότι μπορεί να χειριστεί τη σκόνη και τον ψεκασμό νερού χωρίς προβλήματα. Η μόνωση πληροί τα πρότυπα VDE Class F, επομένως είναι κατάλληλη για βιομηχανικά περιβάλλοντα όπου έχει σημασία η ηλεκτρική ασφάλεια.
Για αντιμετώπιση προβλημάτων ή λειτουργία έκτακτης ανάγκης, πολλές εκδόσεις περιλαμβάνουν επιλογές μη αυτόματης παράκαμψης. Αυτά σας επιτρέπουν να αλλάζετε τη βαλβίδα μηχανικά όταν ρυθμίζετε ένα σύστημα ή χρειάζεται να μετακινήσετε κάτι κατά τη διάρκεια διακοπής ρεύματος.
Πού χρησιμοποιείται αυτή η βαλβίδα
Το 4WE 10 D εμφανίζεται σε πολλούς διαφορετικούς κλάδους επειδή εξισορροπεί την απόδοση με την αξιοπιστία. Στις θαλάσσιες εφαρμογές, θα το βρείτε να ελέγχει τα συστήματα διεύθυνσης στα πλοία, να διαχειρίζεται γερανούς που φορτώνουν και να εκφορτώνουν φορτίο και να ρυθμίζει τους έλικες μεταβλητού βήματος. Αυτά τα περιβάλλοντα απαιτούν βαλβίδες που μπορούν να λειτουργούν συνεχώς σε δύσκολες συνθήκες και η σχεδίαση Rexroth αντέχει καλά τον αλατισμένο αέρα και τους κραδασμούς.
Οι εγκαταστάσεις παραγωγής χρησιμοποιούν τη βαλβίδα ελέγχου κατεύθυνσης 4WE 10 D για Rexroth σε εργαλειομηχανές, εξοπλισμό χύτευσης με έγχυση και πρέσες διαμόρφωσης μετάλλων. Η δυνατότητα υψηλής συχνότητας μεταγωγής το καθιστά χρήσιμο για αυτοματοποιημένη παραγωγή όπου η βαλβίδα κυκλώνει χιλιάδες φορές ανά βάρδια. Η ρύθμιση απόσβεσης βοηθά στην αποφυγή ζημιάς από κραδασμούς σε εξαρτήματα ακριβείας σε αυτά τα μηχανήματα.
Η κατασκευή και ο φορητός εξοπλισμός βασίζονται επίσης σε αυτήν την πλατφόρμα βαλβίδων, αν και αυτές οι εφαρμογές συχνά χρησιμοποιούν ελαφρώς διαφορετικές παραλλαγές βελτιστοποιημένες για κινητά υδραυλικά.
Συντήρηση και Καθαριότητα υγρών
Όπως τα περισσότερα υδραυλικά εξαρτήματα ακριβείας, το 4WE 10 D χρειάζεται καθαρό λάδι για να λειτουργήσει σωστά. Τα διάκενα μεταξύ της μπομπίνας και του σώματος της βαλβίδας μετρώνται σε μικρόμετρα και τα σωματίδια βρωμιάς μπορούν να προκαλέσουν φθορά και εσωτερική διαρροή αρκετά γρήγορα.
Η Rexroth διευκρινίζει ότι το υδραυλικό υγρό πρέπει να πληροί τα πρότυπα καθαριότητας NAS 1638 Class 9. Θα χρειαστείτε ένα καλό σύστημα φιλτραρίσματος με αναλογία βήτα τουλάχιστον 75 για σωματίδια 10 micron. Αυτό μπορεί να ακούγεται υπερβολικά αυστηρό, αλλά όταν εκτελείτε 15.000 κύκλους την ώρα, η ζημιά μόλυνσης αυξάνεται γρήγορα.
Η τακτική συντήρηση περιλαμβάνει τον έλεγχο της καθαρότητας του υγρού, τον έλεγχο για διαρροές και την περιστασιακή αντικατάσταση των κιτ στεγανοποίησης. Τα κιτ στεγανοποίησης συνήθως περιέχουν εννέα δακτυλίους O και συνοδεύονται από αριθμούς ανταλλακτικών όπως R961006886 για νεότερες σειρές. Λόγω του σχεδιασμού με υγρή ακίδα, μπορείτε συχνά να αντικαταστήσετε το πηνίο ηλεκτρομαγνητικής βαλβίδας χωρίς σημαντική αποσυναρμολόγηση, γεγονός που κρατά σύντομο το χρόνο διακοπής λειτουργίας.
Σύγκριση με άλλες επιλογές
Η βαλβίδα ελέγχου κατεύθυνσης 4WE 10 D για Rexroth ανταγωνίζεται τις βαλβίδες της Parker, της Eaton και άλλων μεγάλων κατασκευαστών στην κατηγορία NG10. Η σειρά D3W της Parker προσφέρει παρόμοιες τιμές πίεσης γύρω στα 345 bar. Η σειρά DG4V-5 της Eaton λειτουργεί επίσης σε συγκρίσιμα εύρη πίεσης, αν και οι προδιαγραφές διαφέρουν ανάλογα με το μοντέλο.
Αυτό που κάνει την επιλογή Rexroth να ξεχωρίζει είναι κυρίως αυτή η ενσωματωμένη ικανότητα απόσβεσης. Ενώ άλλοι κατασκευαστές κατασκευάζουν στιβαρές και ανταποκρινόμενες βαλβίδες, πολλοί δεν περιλαμβάνουν ενσωματωμένη καταστολή κραδασμών. Εάν χρειάζεστε αυτή τη δυνατότητα, θα πρέπει να προσθέσετε εξωτερικά γκάζια ή μαξιλάρια στο σύστημά σας, τα οποία καταλαμβάνουν χώρο και προσθέτουν πολυπλοκότητα.

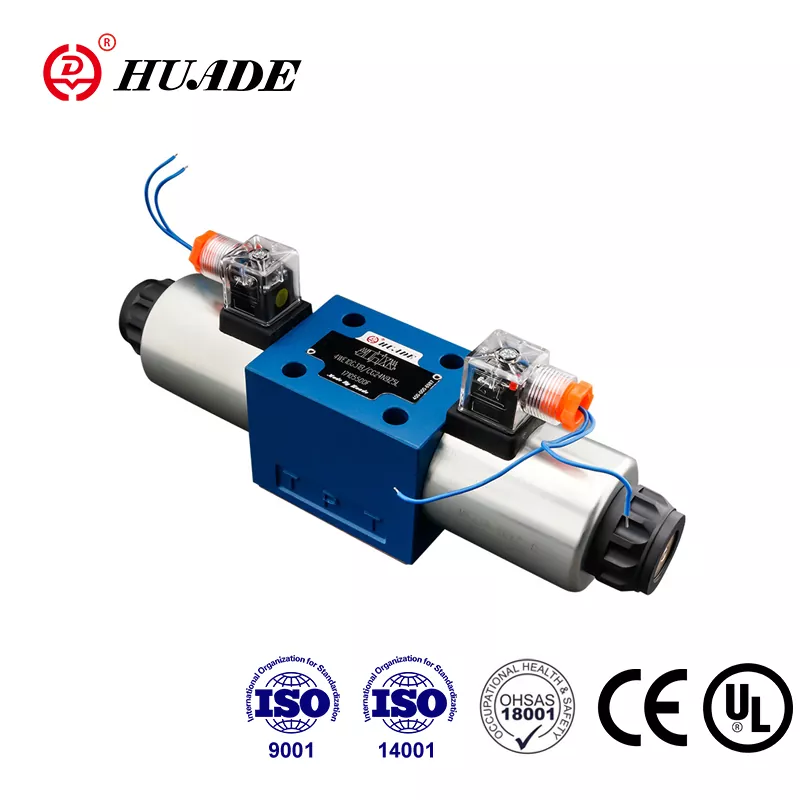

Υπάρχουν επίσης συμβατές εναλλακτικές από εταιρείες όπως η Huade που ακολουθούν τα ίδια πρότυπα τοποθέτησης και προσφέρουν χαμηλότερες τιμές. Αυτά μπορούν να λειτουργήσουν καλά για λιγότερο κρίσιμες εφαρμογές, αλλά θα πρέπει να συγκρίνετε προσεκτικά τις πραγματικές προδιαγραφές απόδοσης, ιδιαίτερα τους μέγιστους ρυθμούς ροής και τα δεδομένα μακροπρόθεσμης αντοχής.
Θέματα εγκατάστασης
Το 4WE 10 D τοποθετείται σε μια υποπλάκα χρησιμοποιώντας το πρότυπο πρότυπο ISO 4401-05. Οι οπές των μπουλονιών απέχουν μεταξύ τους 80 επί 32 χιλιοστά, κάτι που ταιριάζει με το βιομηχανικό πρότυπο για αυτήν την κατηγορία μεγέθους. Αυτή η τυποποίηση σημαίνει ότι μπορείτε συχνά να κάνετε εναλλαγή μεταξύ βαλβίδων διαφορετικών κατασκευαστών χωρίς να επανασχεδιάζετε την πολλαπλή ή την υποπλάκα σας.
Κατά την εγκατάσταση της βαλβίδας, προσέξτε τα σημάδια των θυρών. Η θύρα P συνδέεται με την αντλία σας, οι θύρες Α και Β πηγαίνουν στον ενεργοποιητή σας και η θύρα Τ επιστρέφει στη δεξαμενή. Η επαναφορά αυτών των στοιχείων προς τα πίσω θα κάνει το σύστημά σας να λειτουργεί εσφαλμένα και θα μπορούσε να προκαλέσει βλάβη στον εξοπλισμό.
Η βαλβίδα ελέγχου κατεύθυνσης 4WE 10 D για Rexroth μπορεί να λειτουργήσει σε θερμοκρασίες περιβάλλοντος από αρνητικούς 15 βαθμούς Κελσίου έως 70 βαθμούς Κελσίου. Η θερμοκρασία του υδραυλικού υγρού επηρεάζει τους χρόνους ενεργοποίησης επειδή το ιξώδες του λαδιού αλλάζει με τη θερμοκρασία. Εάν το σύστημά σας λειτουργεί σε υπερβολικό κρύο ή ζέστη, ίσως χρειαστεί να το λάβετε υπόψη στους υπολογισμούς χρονισμού.
Ειδικές παραλλαγές για επικίνδυνες περιοχές
Για εφαρμογές σε εκρηκτικές ατμόσφαιρες, η Rexroth προσφέρει εκδόσεις αυτής της βαλβίδας με πιστοποίηση ATEX. Η σειρά WE...XE λειτουργεί σε περιβάλλοντα Ζώνης 2 όπου ενδέχεται να υπάρχουν εκρηκτικά αέρια ή σκόνη, αλλά κανονικά δεν αναμένονται. Η σειρά WE...XN χειρίζεται συνθήκες Ζώνης 3 με χαμηλότερους κινδύνους έκρηξης.
Αυτές οι αντιεκρηκτικές παραλλαγές χρησιμοποιούν ειδικά σχέδια πηνίου και προστατευτικά περιβλήματα που εμποδίζουν τις πηγές ανάφλεξης. Εάν εργάζεστε σε πετροχημικές εγκαταστάσεις, εξορυκτικές εργασίες ή υπεράκτιες πλατφόρμες, θα χρειαστείτε αυτές τις πιστοποιημένες εκδόσεις για να πληροίτε τους κανονισμούς ασφαλείας.
Προστασία του μέλλοντος του συστήματός σας
Καθώς τα βιομηχανικά συστήματα γίνονται πιο αυτοματοποιημένα και συνδεδεμένα, η ύπαρξη διαγνωστικών δυνατοτήτων γίνεται πιο πολύτιμη. Ενώ η βασική 4WE 10 D είναι μια απλή βαλβίδα on-off, η Rexroth προσφέρει μια αναβαθμισμένη πλατφόρμα που ονομάζεται σειρά 4WEH 10 που προσθέτει παρακολούθηση θέσης και ηλεκτρονική ρύθμιση διαδρομής.
Αυτές οι προηγμένες εκδόσεις χρησιμοποιούν τον ίδιο αποδεδειγμένο σχεδιασμό του σώματος βαλβίδας και του καρουλιού με το τυπικό 4WE 10 D, αλλά περιλαμβάνουν αισθητήρες που σας ενημερώνουν για τη θέση της μπομπίνας. Αυτή η ανατροφοδότηση βοηθά στην προγνωστική συντήρηση και την παρακολούθηση της κατάστασης. Εάν κατασκευάζετε ένα σύστημα που πρέπει να πληροί τα πρότυπα Industry 4.0 ή απαιτεί πιστοποίηση λειτουργικής ασφάλειας, η πλατφόρμα 4WEH σάς παρέχει μια διαδρομή αναβάθμισης χωρίς να αλλάξετε τη βασική σχεδίαση του υδραυλικού κυκλώματος σας.
Κάνοντας τη σωστή επιλογή
Η βαλβίδα ελέγχου κατεύθυνσης 4WE 10 D για Rexroth αντιπροσωπεύει μια σταθερή μέση λύση μεταξύ απόδοσης και πρακτικότητας. Χειρίζεται υψηλές πιέσεις και ρυθμούς ροής χωρίς να είναι υπερβολικά σχεδιασμένος για απλές εφαρμογές. Ο σχεδιασμός της ηλεκτρομαγνητικής βαλβίδας με υγρή ακίδα κάνει τη συντήρηση απλή και η ρυθμιζόμενη λειτουργία απόσβεσης βοηθά στην προστασία των ευαίσθητων συστημάτων από υδραυλικό σοκ.
Όταν προσδιορίζετε αυτήν τη βαλβίδα, βεβαιωθείτε ότι καταλαβαίνετε ποια σειρά παίρνετε. Οι σειρές 3X και 5X έχουν κάποιες διαφορές στις τιμές μέγιστης πίεσης, με τις νεότερες εκδόσεις 5X να φτάνουν τα 350 bar σε σύγκριση με τα 315 bar για ορισμένες παλαιότερες εκδόσεις. Εάν χρησιμοποιείτε πηνία υψηλής τάσης όπως 96V ή 205V DC, να θυμάστε ότι πρέπει να μειώσετε τη μέγιστη ροή κατά δέκα τοις εκατό για να αποφύγετε την υπερθέρμανση της ηλεκτρομαγνητικής βαλβίδας.
Το κλειδί για μεγάλη διάρκεια ζωής είναι η διατήρηση της σωστής καθαριότητας των υγρών και η τήρηση των συνιστώμενων προτύπων φιλτραρίσματος. Αυτό δεν είναι προαιρετικό εάν θέλετε η βαλβίδα να φτάσει την αναμενόμενη διάρκεια ζωής της. Με καλή διαχείριση υγρών και περιοδική αντικατάσταση στεγανοποίησης, αυτές οι βαλβίδες μπορούν να προσφέρουν εκατομμύρια κύκλους στη βιομηχανική υπηρεσία.
Είτε σχεδιάζετε ένα νέο σύστημα είτε αντικαθιστάτε μια υπάρχουσα βαλβίδα, το 4WE 10 D προσφέρει αποδεδειγμένη αξιοπιστία με αρκετή ευελιξία για να ταιριάζει σε πολλές διαφορετικές εφαρμογές. Το τυποποιημένο μοτίβο στερέωσής του και η μεγάλη γκάμα διαμορφώσεων καρουλιού σημαίνει ότι μπορείτε συνήθως να βρείτε μια έκδοση που ταιριάζει στις ανάγκες σας χωρίς προσαρμοσμένες τροποποιήσεις.
