Τι είναι μια υδραυλική βαλβίδα ελέγχου ροής;
Μια υδραυλική βαλβίδα ελέγχου ροής είναι σαν ένας ελεγκτής κυκλοφορίας για υγρά σε υδραυλικά συστήματα. Ακριβώς όπως ένα φανάρι ελέγχει πόσα αυτοκίνητα διέρχονται από μια διασταύρωση, αυτές οι βαλβίδες ελέγχουν πόσο υδραυλικό υγρό ρέει μέσω του συστήματός σας.
Με απλά λόγια,Οι υδραυλικές βαλβίδες ελέγχου ροής ρυθμίζουν την ταχύτητα των υδραυλικών κινητήρων και κυλίνδρων ελέγχοντας την ποσότητα του υγρού που φθάνει σε αυτούς. Περισσότερο υγρό σημαίνει ταχύτερη κίνηση, λιγότερο υγρό σημαίνει πιο αργή κίνηση.
Γιατί είναι τόσο σημαντικές οι βαλβίδες ελέγχου ροής;
Σκεφτείτε το υδραυλικό υγρό ως το «αίμα» ενός υδραυλικού συστήματος. Χωρίς τον κατάλληλο έλεγχο ροής, το σύστημά σας θα ήταν σαν ένα άτομο με ανεξέλεγκτη αρτηριακή πίεση - είτε πολύ γρήγορο και επικίνδυνο, είτε πολύ αργό και αναποτελεσματικό.
Δείτε τι κάνουν οι βαλβίδες ελέγχου ροής για το σύστημά σας:
Πώς λειτουργούν οι υδραυλικές βαλβίδες ελέγχου ροής;
Η βασική αρχή είναι εκπληκτικά απλή. Αυτές οι βαλβίδες λειτουργούν δημιουργώντας ένα μεταβλητό άνοιγμα από το οποίο πρέπει να περάσει το υγρό.
Φανταστείτε να προσπαθείτε να γεμίσετε έναν κουβά με νερό. Αν ανοίξετε λίγο τη βρύση, το νερό ρέει αργά. Ανοίξτε το διάπλατα και το νερό τρέχει γρήγορα. Οι βαλβίδες ελέγχου ροής λειτουργούν με τον ίδιο τρόπο - προσαρμόζουν το μέγεθος ανοίγματός τους για να ελέγχουν την ταχύτητα ροής του υγρού.
Οι βασικοί παράγοντες που επηρεάζουν τη ροή είναι:
- Μέγεθος ανοίγματος- Μεγαλύτερο άνοιγμα = περισσότερη ροή
- Διαφορά πίεσης- Υψηλότερη πίεση = ταχύτερη ροή (σε βασικές βαλβίδες)
- Πάχος υγρού- Παχύτερο ρευστό = πιο αργή ροή
Κύριοι τύποι υδραυλικών βαλβίδων ελέγχου ροής
1. Απλές βαλβίδες ελέγχου ροής
Βελόνες Βαλβίδες
- Ιδανικό για ακριβείς, μικρές ρυθμίσεις
- Σαν να χρησιμοποιείτε σταγονόμετρο αντί για πυροσβεστικό σωλήνα
- Εξαιρετικό για βαθμονόμηση και μικρορύθμιση
- Μειονέκτημα: Η ροή αλλάζει όταν αλλάζει η πίεση
Βαλβίδες γκαζιού
- Καλό για βασικό έλεγχο ταχύτητας
- Εύκολη ρύθμιση χειροκίνητα
- Κοινό σε απλά συστήματα
- Όχι πολύ ακριβής υπό ποικίλα φορτία
Σφαίρες Βαλβίδες
- Κυρίως για έλεγχο on/off
- Πολύ ανθεκτικό και αξιόπιστο
- Περιορισμένη ακρίβεια για έλεγχο ταχύτητας
- Ιδανικό για απομόνωση τμημάτων
ملاحظات اندازه و انتخاب

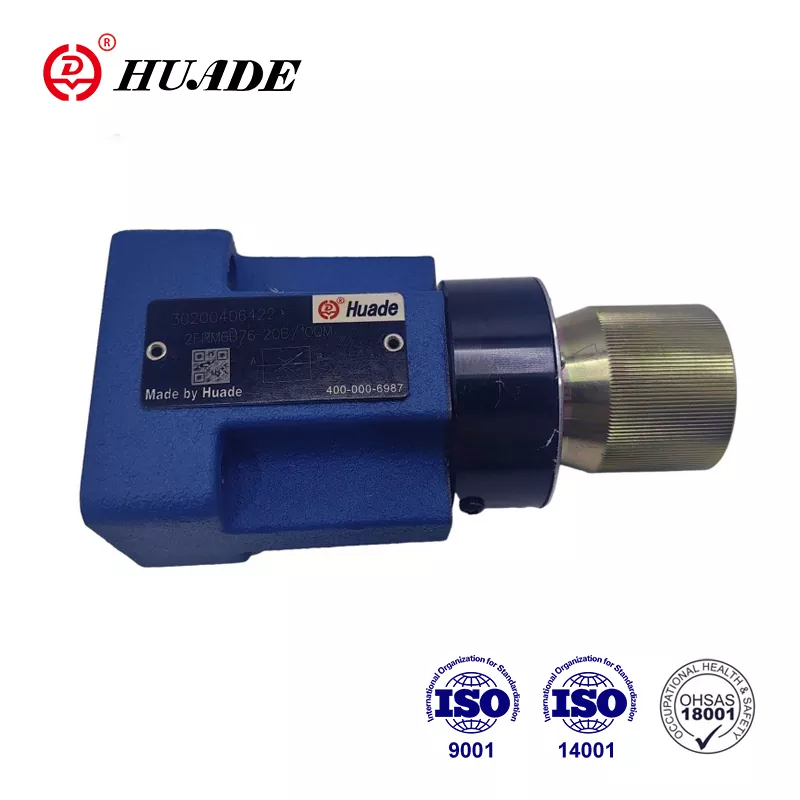

Βαλβίδες αντιστάθμισης πίεσης
Οι «έξυπνες» βαλβίδες των υδραυλικών συστημάτων. Διατηρήστε τη ροή σταθερή ακόμα και όταν αλλάζει η πίεση.
Τεχνικές λεπτομέρειες:
- Η ενσωματωμένη πιλοτική βαλβίδα προσαρμόζει αυτόματα το μέγεθος του κύριου στομίου με βάση τη διαφορά πίεσης
- Εύρος αποζημίωσης:Τυπικά διατηρεί ακρίβεια ροής ±5% σε εύρος πίεσης 50-350 bar
- Εσωτερικά εξαρτήματα:Καρούλι αντιστάθμισης με ελατήριο, ρυθμιζόμενο στόμιο στραγγαλισμού και θύρες ανίχνευσης πίεσης
Πιο ακριβό αλλά πολύ πιο αξιόπιστο. Ιδανικό για εργασίες ακριβείας.
Βαλβίδες Meter-In vs Meter-Out
Περιορισμός:Μπορεί να προκαλέσει σπηλαίωση με υπερκείμενα φορτία
Το καλύτερο για:Θετικά φορτία, κάθετοι κύλινδροι που εκτείνονται προς τα κάτω
Πλεονέκτημα:Δημιουργεί αντίθλιψη για την πρόληψη της σπηλαίωσης
Το καλύτερο για:Υπέρβαση φορτίων, κατακόρυφοι κύλινδροι ανάσυρσης
Βαλβίδες ελέγχου αναλογικής ροής
Ελεγχόμενη ηλεκτρονικά για εξαιρετικά ακριβή ρύθμιση.
- Πάχος υγρούΣήματα PWM (Pulse Width Modulation) από ηλεκτρονικό ενισχυτή
- Σύστημα σχολίων:Έλεγχος κλειστού βρόχου με αισθητήρες ροής ή ανάδραση θέσης
- Χρόνος απόκρισης:Συνήθως 10-50 χιλιοστά του δευτερολέπτου για αλλαγές βημάτων
- Εφαρμογές:Τυπικά σήματα ελέγχου 4-20mA ή 0-10V
- Χαρακτηριστικά ενισχυτή:Τροφοδοσία ρεύματος για αποφυγή κολλήματος της βαλβίδας, λειτουργίες ράμπας για ομαλή εκκίνηση
Μπορεί να προγραμματιστεί και να αυτοματοποιηθεί. Ακριβά αλλά προσφέρουν τον καλύτερο έλεγχο. Κοινό στις σύγχρονες μηχανές και ρομπότ CNC.
Προηγμένες Τεχνικές Έννοιες
Βαθιά κατάδυση αντιστάθμισης πίεσης
Οι βαλβίδες αντιστάθμισης πίεσης χρησιμοποιούν σχεδιασμό δύο σταδίων:
- Πρωτοβάθμιο Στάδιο:Ρυθμιζόμενο στόμιο στραγγαλισμού (ελεγχόμενο από τον χρήστη)
- Δευτεροβάθμιο Στάδιο:Το αυτόματο πηνίο αντιστάθμισης ανταποκρίνεται στη διαφορά πίεσης
Αρχή εργασίας:
- Ο αντισταθμιστής διατηρεί σταθερή πτώση πίεσης (συνήθως 7-10 bar) σε όλο το κύριο στόμιο
- Όταν η πίεση κατάντη αυξάνεται, ο αντισταθμιστής ανοίγει περισσότερο για να διατηρήσει τη ροή
- Όταν η πίεση ανάντη πέφτει, ο αντισταθμιστής περιορίζει για να αποτρέψει την αύξηση της ροής
- Αποτέλεσμα:Συνεπής ροή ανεξάρτητα από τις αλλαγές φορτίου
Συστήματα ελέγχου αναλογικών βαλβίδων
Αλυσίδα Ηλεκτρονικού Ελέγχου:
- Σήμα εντολής:4-20mA ή ±10V από PLC/ελεγκτή
- Επεξεργασία ενισχυτή:Μετατρέπει το σήμα σε σωστό ρεύμα/PWM
- Απόκριση ηλεκτρομαγνητικής βαλβίδας:Η αναλογική ηλεκτρομαγνητική βαλβίδα δημιουργεί δύναμη ανάλογη του ρεύματος
- Απόκριση βαλβίδας:Η θέση της μπομπίνας σχετίζεται άμεσα με τη δύναμη της ηλεκτρομαγνητικής βαλβίδας
- Έξοδος ροής:Ακριβής έλεγχος ροής με ελάχιστη υστέρηση
Προηγμένες δυνατότητες:
Τεχνολογία διαιρέτη ροής
Διαχωριστές ροής τύπου καρουλιού:
- Χρησιμοποιήστε συγχρονισμένα καρούλια για να χωρίσετε τη ροή
- Ακρίβεια:±5% διαίρεση ροής υπό κανονικές συνθήκες
- Ευαισθησία στην πίεση:Η απόδοση υποβαθμίζεται με μεγάλες διαφορές πίεσης
- Εφαρμογές:Κατάλληλο για παρόμοιες εφαρμογές φορτίου
Διαιρέτες ροής τύπου γραναζιού:
- Χρησιμοποιήστε σετ εργαλείων ακριβείας για τη διαίρεση ροής
- Ακρίβεια:±2% διαίρεση ροής ανεξάρτητα από τις διαφορές πίεσης
- Αυτο-αντιστάθμιση:Προσαρμόζεται αυτόματα για αλλαγές ιξώδους
- Εφαρμογές:Κρίσιμος συγχρονισμός (χειριστήρια αεροσκαφών, ανύψωση βαρέων βαρών)
Εφαρμογές
Κατασκευαστικός Εξοπλισμός
- Εκσκαφείς: Ομαλές κινήσεις του βραχίονα και του κάδου
- Γερανοί: Ακριβής ανύψωση και τοποθέτηση
- Μπουλντόζες: Ελεγχόμενες ρυθμίσεις λεπίδων
Βιομηχανοποίηση
- Μηχανές χύτευσης με έγχυση: Τέλειος σχηματισμός εξαρτημάτων
- Μηχανές CNC: Ακριβείς ταχύτητες κοπής
- Γραμμές συναρμολόγησης: Συγχρονισμένες κινήσεις
Γεωργία
- Θεριζοαλωνιστικές μηχανές: Συντονισμένη κοπή και συλλογή
- Τρακτέρ: Εφαρμογή ελέγχου
- Συστήματα άρδευσης: Διαχείριση ροής νερού
Άλλες Εφαρμογές
- Στροβίλοι σταθμών ηλεκτροπαραγωγής
- Εγκαταστάσεις επεξεργασίας νερού
- Λειτουργίες πετρελαίου και φυσικού αερίου
- Εξοπλισμός εξόρυξης
Πώς να επιλέξετε τη σωστή βαλβίδα ελέγχου ροής
Η επιλογή της σωστής βαλβίδας είναι σαν να επιλέγετε το κατάλληλο εργαλείο για μια εργασία. Εξετάστε αυτούς τους παράγοντες:
1. Απαιτήσεις συστήματος
- Σε τι πίεση λειτουργεί το σύστημά σας;
- Πόση ροή χρειάζεστε;
- Τι είδους υγρό χρησιμοποιείτε;
Οδηγός Τεχνικών Προδιαγραφών
| Εφαρμογή | Συνιστώμενος τύπος βαλβίδας | Ρυθμός ροής | Μέγιστη πίεση | Μέγεθος σύνδεσης | Μέθοδος Ελέγχου |
|---|---|---|---|---|---|
| Μικρή μηχανή CNC | Βελονοβαλβίδα | 2-8 L/min | 210 bar | 1/4" NPT | Εγχειρίδιο |
| Χύτευση με έγχυση | Αντιστάθμιση πίεσης | 15-50 L/min | 350 bar | 1/2" ΣΑΕ | Χειροκίνητο/Ηλεκτρικό |
| Βραχίονας εκσκαφέα | Αναλογικά | 80-200 L/min | 420 bar | 3/4" ΣΑΕ | Ηλεκτρονικά (PWM) |
| Υδραυλική πρέσα | Meter-Out | 25-100 L/min | 700 bar | 1" ΣΑΕ | Λειτουργεί με πιλότο |
| Κινητός Γερανός | Βαλβίδα προτεραιότητας | 120-300 L/min | 350 bar | 1" ΣΑΕ | Load-Sensing |
2. Ανάγκες Ακρίβειας
3. Περιβάλλον
- Εύρος θερμοκρασίας:Οι τυπικές βαλβίδες λειτουργούν από -20°C έως 80°C
- Ακραίες συνθήκες:Απαιτούνται ειδικές σφραγίδες για -40°C έως 120°C
- Διαβρωτικά υγρά:Απαιτούνται ανοξείδωτα ή ειδικές επιστρώσεις
- Υψηλή δόνηση:Ελέγχει το υγρό που εισέρχεται στον ενεργοποιητή (καλό για ώθηση φορτίων)
4. Προϋπολογισμοί
Κοινά προβλήματα και λύσεις
Πρόβλημα: Ασυνεπής ταχύτητα
Συμπτώματα:Ο ενεργοποιητής επιταχύνει και επιβραδύνει τυχαία
Температурна компенсація додає ще один рівень. Високопродуктивні клапани регулювання потоку включають термочутливі елементи (біметалічні смужки або інші пристрої, що реагують на температуру), які автоматично регулюють площу отвору, коли в’язкість масла змінюється з температурою. Символи можуть відображати маркування термометра біля стрілки налаштування або містити чітке позначення датчика температури.Βρώμικο υγρό, φθαρμένα εξαρτήματα βαλβίδας, λάθος τύπος βαλβίδας
Διάλυμα:Καθαρίστε ή αντικαταστήστε το υγρό, τη βαλβίδα σέρβις, την αναβάθμιση σε βαλβίδα αντιστάθμισης πίεσης
Πρόβλημα: Υπερθέρμανση
Συμπτώματα:Το σύστημα θερμαίνεται πολύ, μειώνεται η απόδοση
Температурна компенсація додає ще один рівень. Високопродуктивні клапани регулювання потоку включають термочутливі елементи (біметалічні смужки або інші пристрої, що реагують на температуру), які автоматично регулюють площу отвору, коли в’язкість масла змінюється з температурою. Символи можуть відображати маркування термометра біля стрілки налаштування або містити чітке позначення датчика температури.Εσωτερική διαρροή, λάθος ρυθμίσεις βαλβίδας
Διάλυμα:Αντικαταστήστε τις τσιμούχες, προσαρμόστε τις ρυθμίσεις της βαλβίδας, ελέγξτε για το σωστό μέγεθος της βαλβίδας
Πρόβλημα: Σπηλαίωση σε συστήματα ελέγχου ροής
Συμπτώματα:Δυνατός θόρυβος, δόνηση, γαλακτώδες υγρό, ζημιά εξαρτημάτων
Τεχνική εξήγηση:Όταν η ταχύτητα του υγρού υπερβαίνει τα κρίσιμα όρια, η πίεση πέφτει κάτω από την πίεση ατμών
Температурна компенсація додає ще один рівень. Високопродуктивні клапани регулювання потоку включають термочутливі елементи (біметалічні смужки або інші пристрої, що реагують на температуру), які автоматично регулюють площу отвору, коли в’язкість масла змінюється з температурою. Символи можуть відображати маркування термометра біля стрілки налаштування або містити чітке позначення датчика температури.
- Βαλβίδες μέτρησης με υπέρβαση φορτίων
- Μικρού μεγέθους στόμια βαλβίδων
- Υψηλές θερμοκρασίες υγρών που μειώνουν την πίεση ατμών
Διάλυμα:
- Μετάβαση στη διαμόρφωση μετρητή εξόδου
- Τοποθετήστε βαλβίδες κατά της σπηλαίωσης
- Αυξήστε το μέγεθος του στομίου ή χρησιμοποιήστε πολλές παράλληλες βαλβίδες
Κρίσιμος τύπος:Εξασφαλίστε ταχύτητα ροής < 6 m/s στις γραμμές αναρρόφησης
Πρόβλημα: Αστάθεια βαλβίδας ελέγχου ροής
Συμπτώματα:Κυνήγι, ταλάντωση, ασταθής κίνηση ενεργοποιητή
Έξυπνη παρακολούθηση:
- Ανεπαρκής απόσβεση στον αναλογικό βρόχο ελέγχου βαλβίδας
- Σύστημα αντιστοίχισης συχνότητας συντονισμού φυσική συχνότητα
- Κερδίστε πολύ υψηλές ρυθμίσεις στον ηλεκτρονικό ενισχυτή
Διάλυμα:
- Ρύθμιση παραμέτρων PID (μείωση αναλογικού κέρδους, αύξηση απόσβεσης)
- Προσθήκη συσσωρευτή για συμμόρφωση συστήματος
- Εγκαταστήστε περιοριστές ροής σε πιλοτικές γραμμές
- Χρησιμοποιήστε βαλβίδες με απόκριση υψηλότερης συχνότητας (σερβοβαλβίδες)
Συμβουλές συντήρησης για μεγάλη διάρκεια ζωής
Μηνιαίες επιταγές
- Αναζητήστε εξωτερικές διαρροές γύρω από τα εξαρτήματα
- Ελέγξτε τα επίπεδα υγρών και το χρώμα
- Ακούστε για ασυνήθιστους θορύβους
- Νιώστε υπερβολική δόνηση
Τριμηνιαία Υπηρεσία
- Αντικαταστήστε τα υδραυλικά φίλτρα
- Ελέγξτε την ποιότητα του υγρού
- Βαθμονόμηση βαλβίδας ελέγχου
- Επιθεωρήστε τις σφραγίδες και τις συνδέσεις
Ετήσια Συντήρηση
- Πλήρης επισκευή βαλβίδας εάν χρειάζεται
- Αντικαταστήστε τα φθαρμένα μέρη
- Ενημερώστε την τεκμηρίωση του συστήματος
- Εκπαιδεύστε τους χειριστές για τη σωστή χρήση
Το μέλλον των βαλβίδων ελέγχου ροής
Η τεχνολογία κάνει αυτές τις βαλβίδες πιο έξυπνες και πιο αποτελεσματικές:
Βασικά Takeaways
- Οι υδραυλικές βαλβίδες ελέγχου ροής είναιελεγκτές ταχύτηταςγια υδραυλικά συστήματα
- Διαφορετικοί τύποι εξυπηρετούν διαφορετικές ανάγκες - από απλές χειροκίνητες βαλβίδες έως προηγμένες ηλεκτρονικές
- Σωστή επιλογήεξοικονομεί χρήματακαι βελτιώνει την απόδοση του συστήματος
- Η τακτική συντήρηση αποτρέπει τις δαπανηρές βλάβες
- Η νέα τεχνολογία κάνει τις βαλβίδες πιο έξυπνες και αποτελεσματικές
Σύναψη
Η κατανόηση των υδραυλικών βαλβίδων ελέγχου ροής δεν χρειάζεται να είναι περίπλοκη. Αυτά τα ζωτικής σημασίας εξαρτήματα είναι απλώς οι ελεγκτές ταχύτητας του υδραυλικού κόσμου, διασφαλίζοντας ότι όλα κινούνται με τον σωστό ρυθμό για ασφάλεια, ακρίβεια και αποτελεσματικότητα.
Είτε χειρίζεστε βαρύ εξοπλισμό, είτε εκτελείτε εργοστάσιο είτε συντηρείτε υδραυλικά συστήματα, η γνώση του τρόπου λειτουργίας αυτών των βαλβίδων σάς βοηθά να λαμβάνετε καλύτερες αποφάσεις σχετικά με την επιλογή εξοπλισμού, τη συντήρηση και την αντιμετώπιση προβλημάτων.
Θυμηθείτε: η σωστή βαλβίδα ελέγχου ροής, σωστά συντηρημένη, είναι μια επένδυση που αποδίδει οφέλη στην αξιοπιστία του συστήματος, στην εξοικονόμηση ενέργειας και στην ασφάλεια λειτουργίας. Επιλέξτε με σύνεση, συντηρήστε τακτικά και το υδραυλικό σας σύστημα θα σας εξυπηρετεί καλά για τα επόμενα χρόνια.
