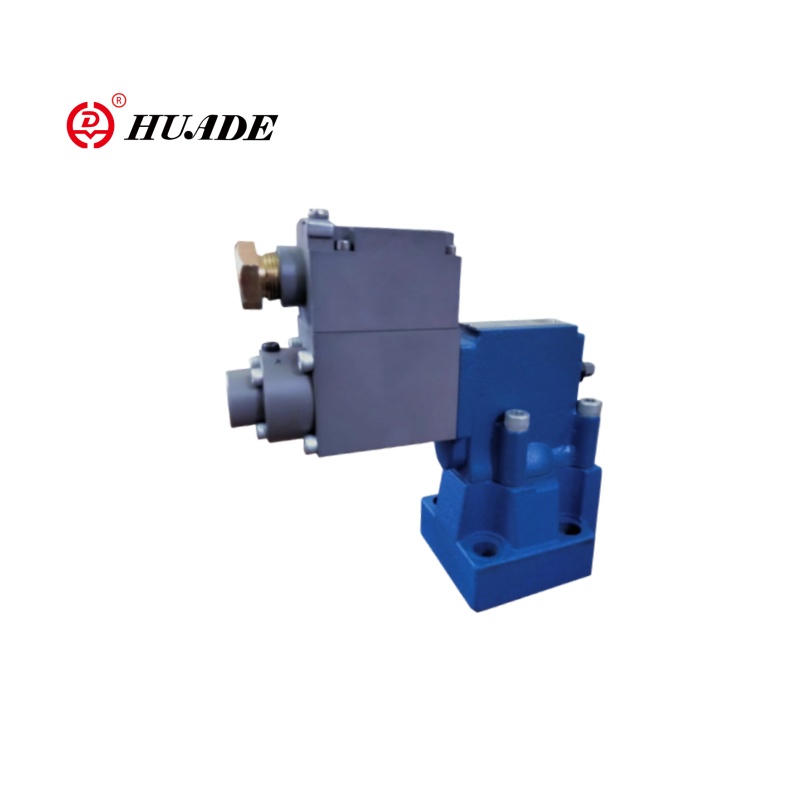

Βαλβίδα ανακούφισης πίεσης από την έκρηξη DBE

Η σειρά DBE από την εκρηκτική βαλβίδα από την έκρηξη είναι μια βαλβίδα ρύθμισης ηλεκτρικά ελεγχόμενης πίεσης σχεδιασμένη για εύφλεκτα και εκρηκτικά περιβάλλοντα, με ακριβή ρύθμιση αναλογικής πίεσης και ασφαλή χαρακτηριστικά από την έκρηξη. Η αναλογική βαλβίδα ανακούφισης DBE διαθέτει ενσωματωμένη μηχανική λειτουργία έκτακτης ανάγκης, μεταβαίνει αυτόματα σε ασφαλή πίεση όταν η ισχύς είναι απενεργοποιημένη. Και η ανθεκτική στη φθορά επικάλυψη στον πυρήνα της βαλβίδας μπορεί να επεκτείνει τη διάρκεια ζωής.

Παράμετρος προϊόντος της βαλβίδας ανακούφισης πίεσης από την έκρηξη

Χαρακτηριστικό προϊόντος και εφαρμογή της βαλβίδας ανακούφισης πίεσης από την έκρηξη DBE

Χαρακτηριστικά:

-Συμβατική τοποθέτηση:

- Πρότυπο μεταφοράς στο DIN 24 340 FORM E και ISO 6264

- Για εγκατάσταση σε πολλαπλές

- 4 αξιολογήσεις πίεσης

- Μέγ. Περιορισμός πίεσης, προαιρετικός

- Τύπος ενισχυτή VT-2000 (πρέπει να παραγγελθεί ξεχωριστά)

Εφαρμογή:

Η βαλβίδα ανακούφισης πίεσης από την έκρηξη DBE μπορεί να χρησιμοποιηθεί για τους προληπτικούς εκρήξεις πλατφόρμας γεώτρησης (BOP), τα εργαλεία κάτω των οπών, τους σταθμούς συμπίεσης φυσικού αερίου, τα υδραυλικά στηρίγματα εξόρυξης, τις μηχανές ασπίδας, τον εξοπλισμό εκχύλισης αερίου, τον εξοπλισμό γεώτρησης βαθιάς θάλασσας και τα μηχανήματα καταστρώματος από την έκρηξη.

Παράδειγμα:

ΕΚΚΙΝΗΤΗ ΕΚΤΥΠΩΣΗ PLC → ΕΚΚΙΝΗΤΟ ΑΝΤΙΜΕΤΩΠΙΣΗ ΑΝΑΦΟΡΑΣ → Βαλβίδα DBE → Υδραυλικός ενεργοποιητής

                                         ↑

                  Αισθητήρας πίεσης απόδειξης από έκρηξη (ανατροφοδότηση)

Λειτουργία και διαμόρφωση της βαλβίδας ανακούφισης πίεσης από την έκρηξη DBE

Η βαλβίδα ανακούφισης πίεσης από την έκρηξη DBE είναι πιλοτική βαλβίδα ανακούφισης πίεσης. Χρησιμοποιείται για να ρυθμίσει συνεχώς την πίεση σε υδραυλικά συστήματα με ηλεκτρικό σήμα.

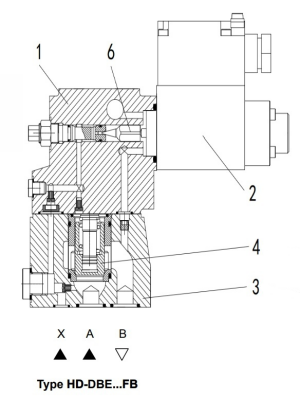

Βασικά αυτές οι βαλβίδες αποτελούνται από μια πιλοτική βαλβίδα (1) με αναλογική ηλεκτρομαγνητική βαλβίδα (2) και την κύρια βαλβίδα (3) με κύριο ένθετο καρούλι (4).

Πληκτρολογήστε HD-DBE ... FB

Το όριο πίεσης είναι σε σχέση με την τιμή του ηλεκτρικού ρεύματος και ρυθμίζεται από την αναλογική ηλεκτρομαγνητική βαλβίδα (2). Η πίεση του συστήματος εφαρμόζεται στο κύριο καρούλι (4). Ταυτόχρονα, η πίεση εφαρμόζεται στην πλευρά του ελατηρίου του κύριου καρούλι (4) και του πιλότου Poppet (6) μέσω του στόματος (5) στη πιλοτική βαλβίδα (1). Εάν η υδραυλική δύναμη υπερβεί τη δύναμη της ηλεκτρομαγνητικής ενέργειας, ανοίγει το πιλότο Poppet (6). Το πιλοτικό υγρό μπορεί να ρέει πίσω στη δεξαμενή και η πτώση πίεσης που προκαλείται από τα στόμια επηρεάζουν το κύριο καρούλι (4). Στη συνέχεια, το κύριο καρούλι (4) ανοίγει το κανάλι από την αντλία στη δεξαμενή.

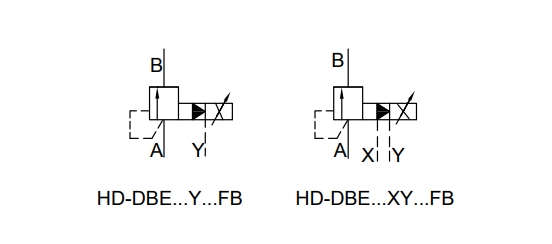

Σύμβολο Βαλβίδα ανακούφισης πίεσης από την έκρηξη DBE
