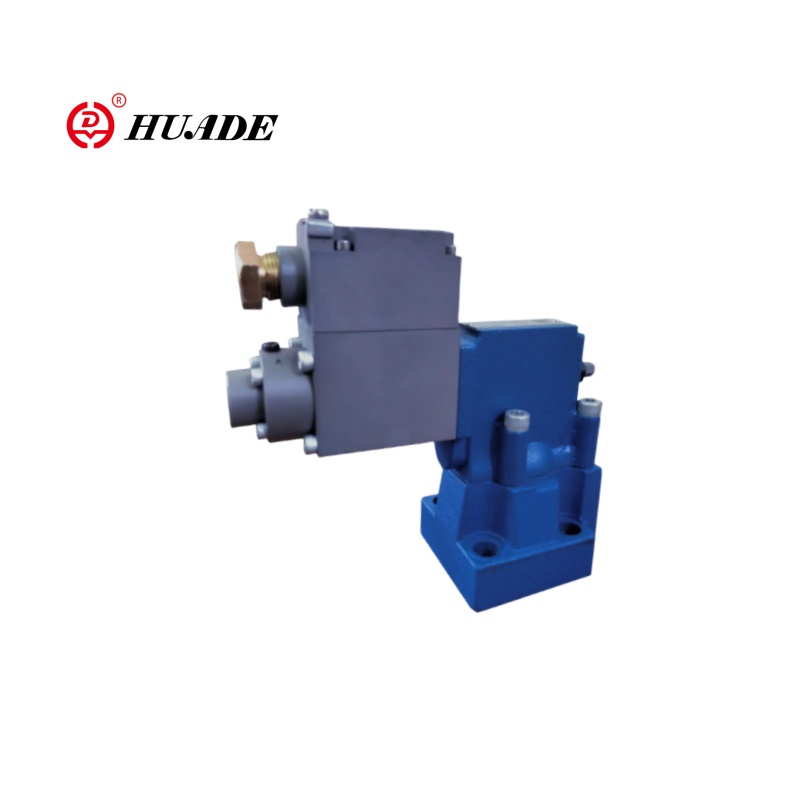

Βαλβίδα ανακούφισης πίεσης από την έκρηξη DBEM

Σε σύγκριση με τη βαλβίδα ανακούφισης πίεσης από την έκρηξη, η σειρά DBEM της βαλβίδας είναι πιο κατάλληλη για σενάρια με υψηλή δυναμική απόκριση και έξυπνες απαιτήσεις. Εύρος πίεσης εργασίας 50 ~ 315 bar, ρυθμός ροής έως 600 l/min (μοντέλο DBEM 32). Η τάση εργασίας είναι DC 24V. Η βαλβίδα ανακούφισης πίεσης από την έκρηξη DBEM υιοθετεί έναν ολοκληρωμένο σχεδιασμό, με έναν προαιρετικό ενσωματωμένο ψηφιακό ενισχυτή (μονάδα OBE), απλοποιημένη καλωδίωση και δομή πυρήνα βαλβίδων plug-in, οπότε δεν υπάρχει ανάγκη αποσυναρμολόγησης του αγωγού για συντήρηση.

Παράμετρος προϊόντος της βαλβίδας ανακούφισης πίεσης από την έκρηξη DBEM

Χαρακτηριστικό προϊόντος και εφαρμογή της βαλβίδας ανακούφισης πίεσης από την έκρηξη DBEM

Χαρακτηριστικά:

-Συμβατική τοποθέτηση:

- Πρότυπο μεταφοράς στο DIN 24 340 FORM E και ISO 6264

- Για εγκατάσταση σε πολλαπλές

- 4 αξιολογήσεις πίεσης

- Μέγ. Περιορισμός πίεσης, προαιρετικός

- Τύπος ενισχυτή VT-2000 (πρέπει να παραγγελθεί ξεχωριστά)

Εφαρμογή:

Η βαλβίδα ανακούφισης πίεσης από την έκρηξη DBEM χρησιμοποιείται ευρέως στη βιομηχανία πετρελαίου και φυσικού αερίου, τα χημικά και φαρμακευτικά συστήματα από την έκρηξη, τα ορυχεία άνθρακα και τον υπόγειο εξοπλισμό, τα πλοία και τη θαλάσσια μηχανική.

Παράδειγμα:

Έκρηξη PLC → Βαλβίδα DBEM (ενσωματωμένος ενισχυτής OBE) → Αισθητήρας πίεσης απόδειξης από έκρηξη

                                      †

                       Λεωφορείο PROFIBUS-DP

Λειτουργία και διαμόρφωση της βαλβίδας ανακούφισης πίεσης από την έκρηξη

Η βαλβίδα ανακούφισης πίεσης από την έκρηξη DBEM είναι πιλοτική βαλβίδα ανακούφισης πίεσης. Χρησιμοποιείται για να ρυθμίσει συνεχώς την πίεση σε υδραυλικά συστήματα με ηλεκτρικό σήμα.

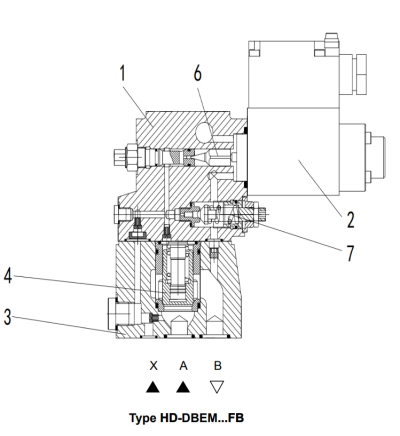

Βασικά αυτές οι βαλβίδες αποτελούνται από μια πιλοτική βαλβίδα (1) με αναλογική ηλεκτρομαγνητική βαλβίδα (2) και την κύρια βαλβίδα (3) με κύριο ένθετο καρούλι (4).

Πληκτρολογήστε HD-DBE ... FB

Το όριο πίεσης είναι σε σχέση με την τιμή του ηλεκτρικού ρεύματος και ρυθμίζεται από την αναλογική ηλεκτρομαγνητική βαλβίδα (2). Η πίεση του συστήματος εφαρμόζεται στο κύριο καρούλι (4). Ταυτόχρονα, η πίεση εφαρμόζεται στην πλευρά του ελατηρίου του κύριου καρούλι (4) και του πιλότου Poppet (6) μέσω του στόματος (5) στη πιλοτική βαλβίδα (1). Εάν η υδραυλική δύναμη υπερβεί τη δύναμη της ηλεκτρομαγνητικής ενέργειας, ανοίγει το πιλότο Poppet (6). Το πιλοτικό υγρό μπορεί να ρέει πίσω στη δεξαμενή και η πτώση πίεσης που προκαλείται από τα στόμια επηρεάζουν το κύριο καρούλι (4). Στη συνέχεια, το κύριο καρούλι (4) ανοίγει το κανάλι από την αντλία στη δεξαμενή.

Πληκτρολογήστε HD-DBEM ... FB

Προαιρετικά η βαλβίδα μπορεί να παρασχεθεί με πρόσθετη βαλβίδα ελέγχου πιλοτικού ελατηρίου (7) για μέγιστη ασφάλεια πίεσης (περιττή ασφάλεια πίεσης).

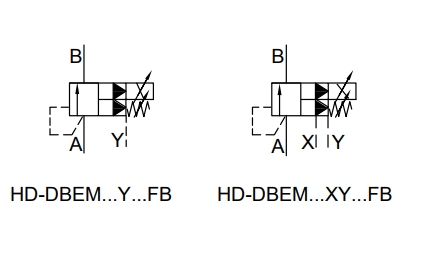

Σύμβολο Βαλβίδα ανακούφισης πίεσης από την έκρηξη DBEM
