Οι βαλβίδες ανακούφισης πίεσης (PRVs) είναι βασικές συσκευές ασφαλείας στα βιομηχανικά συστήματα. Απελευθερώνουν αυτόματα την υπερβολική πίεση για να αποτρέψουν τη ζημιά του εξοπλισμού, την αποτυχία του συστήματος ή τις επικίνδυνες εκρήξεις. Η κατανόηση του τρόπου λειτουργίας αυτών των βαλβίδων και της λειτουργικής τους κατάστασης είναι ζωτικής σημασίας για τη διατήρηση ασφαλών και αποτελεσματικών βιομηχανικών λειτουργιών.
Αυτή η ολοκληρωμένη ανάλυση καλύπτει όλα όσα πρέπει να γνωρίζετε σχετικά με τις βαλβίδες ανακούφισης πίεσης, από τις βασικές αρχές έως τις προηγμένες τεχνικές παρακολούθησης. Θα διερευνήσουμε διαφορετικούς τύπους βαλβίδων, κοινά προβλήματα, στρατηγικές συντήρησης και βιομηχανικά πρότυπα που διατηρούν αυτές τις κρίσιμες συσκευές ασφαλείας να λειτουργούν σωστά.
Μια βαλβίδα ανακούφισης πίεσης είναι σαν ένας φύλακας ασφαλείας για συστήματα υπό πίεση. Σκεφτείτε το ως ένα αυτόματο κουμπί απελευθέρωσης που ανοίγει όταν η πίεση γίνεται πολύ υψηλή. Όταν η πίεση μέσα σε ένα σύστημα φτάσει σε ένα επικίνδυνο επίπεδο, η βαλβίδα ανοίγει για να αφήσει μερικά από τα πεπιεσμένα υγρά (αέριο ή υγρό) διαφυγή. Μόλις η πίεση επιστρέψει σε ασφαλές επίπεδο, η βαλβίδα κλείνει ξανά.
Η βαλβίδα λειτουργεί μέσω ενός απλού αλλά αποτελεσματικού μηχανισμού. Ένα σύστημα ελατηρίου ή πιλοτικού συστήματος συνεχώς παρακολουθεί την πίεση. Όταν η πίεση γίνεται αρκετά ισχυρή για να ξεπεράσει τη δύναμη της άνοιξης, ανοίγει η βαλβίδα. Αυτό συμβαίνει αυτόματα χωρίς κανέναν ανθρώπινο έλεγχο, καθιστώντας την αξιόπιστη τελευταία γραμμή άμυνας ενάντια σε ατυχήματα που σχετίζονται με την πίεση.
Τα βιομηχανικά ατυχήματα που αφορούν την υπερπίεση μπορεί να είναι καταστροφικά. Το διάσημο πυρηνικό ατύχημα των τριών μιλίων νησιού υπογράμμισε πόσο κρίσιμες είναι αυτές οι βαλβίδες για ασφάλεια. Χωρίς κατάλληλη ανακούφιση πίεσης, ο εξοπλισμός μπορεί να εκραγεί, να προκαλέσει:
Τα PRVs χρησιμεύουν ως τελικό φράγμα ασφαλείας, προστατεύοντας τόσο τους ανθρώπους όσο και τον εξοπλισμό όταν αποτυγχάνουν άλλα συστήματα ελέγχου.
Η κατανόηση των βασικών στοιχείων βοηθάει να εξηγηθεί πώς λειτουργούν αυτές οι βαλβίδες:
Στοιχεία βαλβίδας:Τα κύρια κινούμενα μέρη, συμπεριλαμβανομένου του δίσκου (του τμήματος που ανοίγει και κλείνει) και των σφραγίδων που εμποδίζουν τη διαρροή όταν κλείσουν.
Στοιχεία ανίχνευσης:Αυτές οι αλλαγές πίεσης ανιχνεύουν. Μπορούν να είναι είτε διαφράγματα (για εφαρμογές χαμηλής πίεσης, υψηλής ακρίβειας) είτε με έμβολα (για χρήση υψηλής πίεσης, βαρέως τύπου).
Στοιχεία δύναμης αναφοράς:Συνήθως ρυθμιζόμενες πηγές που ρυθμίζουν το επίπεδο πίεσης στο οποίο ανοίγει η βαλβίδα. Πρόσθετα εξαρτήματα όπως τα ακροφύσια και οι θαλάμοι πίεσης τελειοποιούν την απόκριση της βαλβίδας.
Υλικά:Τα κοινά υλικά περιλαμβάνουν ορείχαλκο για γενική χρήση και ανοξείδωτο χάλυβα (βαθμοί 303, 304 ή 316) για διαβρωτικά περιβάλλοντα. Η επιλογή εξαρτάται από το είδος του υγρού που χειρίζεται η βαλβίδα και τις συνθήκες λειτουργίας.
Οι σύγχρονες βαλβίδες, όπως η σειρά J, χρησιμοποιούν ισορροπημένα σχέδια Bellows που μειώνουν την επίδραση της κατάντη πίεση, καθιστώντας τους πιο ακριβείς και αξιόπιστες.
Τα PRV βρίσκονται σε πολλές βιομηχανίες:
Λάδι και φυσικό αέριο:Προστασία αγωγών και εξοπλισμού επεξεργασίας από επικίνδυνες αιχμές πίεσης.
Χημική επεξεργασία:Αποτρέποντας τις εκρήξεις του αντιδραστήρα και την προστασία από τις αντιδράσεις των δραπέτων.
Συστήματα ατμού:Διαφύλαξη των λέβητες και των δικτύων διανομής ατμού σε σταθμούς ηλεκτροπαραγωγής και εγκαταστάσεις παραγωγής.
Επεξεργασία νερού:Διατήρηση ασφαλών πιέσεων στα συστήματα επεξεργασίας και διανομής νερού.
Φαρμακευτική κατασκευή:Προστασία αποστειρωμένων δοχείων και εξοπλισμού επεξεργασίας.
HVAC Systems:Εξασφάλιση ασφαλούς λειτουργίας συστημάτων θέρμανσης και ψύξης στα κτίρια.
Αρκετές συνθήκες μπορούν να προκαλέσουν επικίνδυνη συσσώρευση πίεσης:
Ενώ οι δύο τύποι προστατεύουν από την υπερπίεση, λειτουργούν διαφορετικά:
Βαλβίδες ανακούφισης πίεσης (PRVs):Ανοίξτε σταδιακά και χρησιμοποιούνται συνήθως με υγρά. Αρχίζουν να ανοίγουν σε περίπου 3-5% πάνω από την καθορισμένη πίεση και να κλείσουν πλήρως όταν η πίεση πέφτει 2-4% κάτω από το σημείο ρύθμισης.
Βαλβίδες ανακούφισης ασφαλείας (SRV):Ανοίξτε γρήγορα με μια "ποπ" δράση και χρησιμοποιούνται με αέρια ή ατμό. Μπορούν να χειριστούν αυξήσεις πίεσης 10-20% πάνω από την καθορισμένη πίεση.
Βαλβίδες συνδυασμού:Μπορεί να χειριστεί τόσο τα υγρά όσο και τα αέρια, αλλάζοντας μεταξύ σταδιακής και ποπ δράσης ανάλογα με τον τύπο υγρού.
Αυτοί είναι ο πιο συνηθισμένος τύπος, χρησιμοποιώντας ένα ελατήριο για να κρατήσει τη βαλβίδα κλειστή.
Χρησιμοποιείται καλύτερα για:Steam Loilers, Γενικές εφαρμογές διεργασίας
Αυτές οι βαλβίδες αντισταθμίζουν τα αποτελέσματα της αντίθλιψης χρησιμοποιώντας ένα φυσητήρα ή ένα σύστημα εμβόλου.
Χρησιμοποιείται καλύτερα για:Συστήματα με μεταβλητή αντίθλιψη, βρώμικες ή διαβρωτικές υπηρεσίες

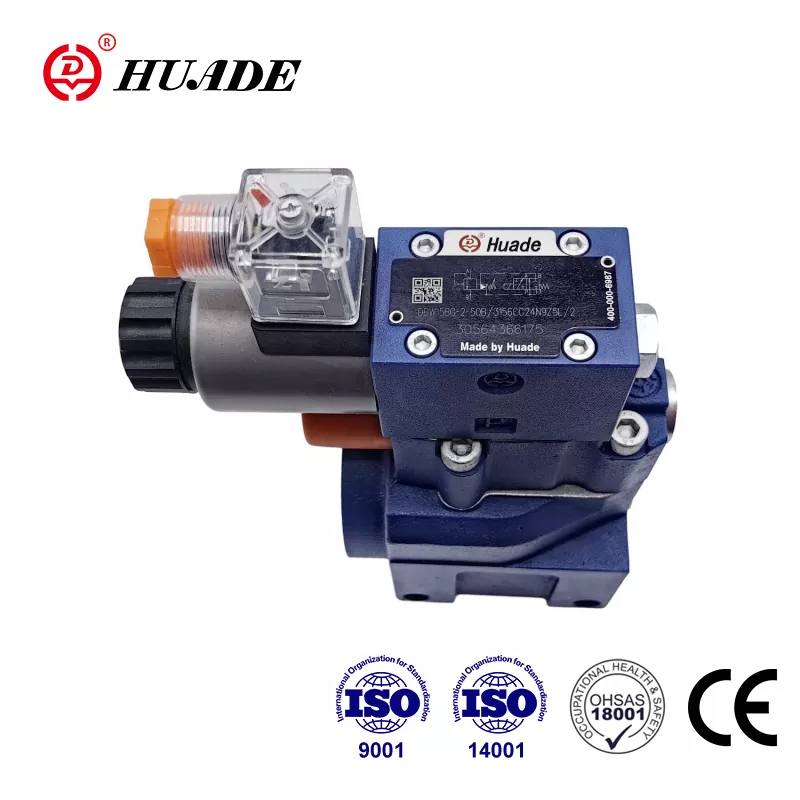

Αυτά χρησιμοποιούν μια μικρή πιλοτική βαλβίδα για να ελέγχουν μια μεγαλύτερη κύρια βαλβίδα.
Χρησιμοποιείται καλύτερα για:Συστήματα μεγάλης χωρητικότητας, εφαρμογές υψηλής πίεσης
Αυτοί είναι λεπτοί μεταλλικοί δίσκοι που ξεσπούν όταν η πίεση γίνεται πολύ υψηλή.
Χρησιμοποιείται καλύτερα για:Σπάνια γεγονότα υπερπίεσης, διαβρωτικά περιβάλλοντα
Αυτές οι ειδικές βαλβίδες ανοίγουν μέσα σε χιλιοστά του δευτερολέπτου για να προστατεύσουν από αιχμές ξαφνικής πίεσης.
Χρησιμοποιείται καλύτερα για:Προστασία από ταχείες αλλαγές πίεσης στους αγωγούς
Αυτή είναι η πίεση στην οποία αρχίζει να ανοίγει η βαλβίδα. Πρέπει να βαθμονομηθεί προσεκτικά, συνήθως δοκιμασμένο τρεις φορές για να εξασφαλιστεί η ακρίβεια εντός ± 3% ή 0,1 bar. Η κανονική πίεση λειτουργίας πρέπει να είναι τουλάχιστον 20% κάτω από την καθορισμένη πίεση (τουλάχιστον 10%) για να αποφευχθεί η διαρροή.
Η πίεση ανακούφισης ισούται με την πίεση και το επίδομα υπερπίεσης. Διαφορετικές εφαρμογές επιτρέπουν διαφορετικά επίπεδα υπερπίεσης:
Τα πρότυπα ASME περιορίζουν την υπερπίεση στο 10% της μέγιστης επιτρεπόμενης πίεσης εργασίας (MAWP) για τα περισσότερα σκάφη ή 21% κατά τη διάρκεια έκτακτης ανάγκης πυρκαγιάς.
Η πίεση επαναφοράς είναι όταν η βαλβίδα κλείνει πλήρως ξανά. Το BLOWDOWN είναι η διαφορά μεταξύ της πίεσης και της πίεσης επαναφοράς, συνήθως 4-20%. Ένα περιθώριο 3-5% αποτρέπει την κουβέντα.
Αυτή είναι η υψηλότερη πίεση που ο προστατευμένος εξοπλισμός μπορεί να χειριστεί με ασφάλεια. Η πίεση ρύθμισης της βαλβίδας δεν πρέπει να υπερβαίνει το MAWP και η πίεση ανακούφισης δεν πρέπει να υπερβαίνει τη μέγιστη επιτρεπόμενη συσσωρευμένη πίεση (MAAP).
Η κατανόηση των τυπικών τρόπων αποτυχίας βοηθά στην αντιμετώπιση προβλημάτων και πρόληψης:
Αιτίες:
Συνέπειες:Υπερπίεση του συστήματος, πιθανή ζημιά ή έκρηξη εξοπλισμού
Αιτίες:
Συνέπειες:Καταστροφική αποτυχία, περιστατικά ασφαλείας (όπως η θήκη των τριών μιλίων)
Αιτίες:
Συνέπειες:Απώλεια ενέργειας, περιβαλλοντική απελευθέρωση, αναποτελεσματικότητα του συστήματος
Αιτίες:
Συνέπειες:Ταχεία φθορά των εξαρτημάτων βαλβίδων, ζημιά σωλήνων, θόρυβος
Αιτίες:
Συνέπειες:Αποτυχία βαλβίδας, απροσδόκητη διαρροή, συμβιβασμό συστήματος ασφαλείας
Τα περισσότερα προβλήματα προέρχονται από ζητήματα συστήματος και όχι από ελαττώματα βαλβίδων, υπογραμμίζοντας τη σημασία της σωστής επιλογής, εγκατάστασης και συντήρησης.
Προληπτική συντήρηση:Τακτική επιθεώρηση, καθαρισμός, λίπανση και δοκιμές. Οι εφαρμογές υψηλού κινδύνου ενδέχεται να απαιτούν ετήσια συντήρηση.
Σημαντικές επισκευές:Πλήρης αποσυναρμολόγηση, μη καταστρεπτικές δοκιμές, αντικατάσταση εξαρτημάτων και πλήρεις δοκιμές πριν επιστρέψετε στην υπηρεσία.
Βασική επιθεώρηση:Οι οπτικοί έλεγχοι και οι δοκιμές διαρροής μπορούν να εντοπίσουν προφανή προβλήματα.
Προηγμένες μη καταστρεπτικές δοκιμές (NDT):
Αυτές οι προηγμένες τεχνικές μπορούν να ανιχνεύσουν τα προβλήματα νωρίς, να μειώσουν το κόστος και να αποτρέψουν τις αποτυχίες.
Η σύγχρονη τεχνολογία προσφέρει εξελιγμένα συστήματα παρακολούθησης:
Ασύρματη ακουστική παρακολούθηση:Συστήματα όπως το Rosemount 708 μπορούν να ανιχνεύσουν τη λειτουργία βαλβίδων χωρίς φυσική επαφή.
Τομοί θέσης:Συσκευές όπως η θέση της βαλβίδας Fisher 4400 Monitor συνεχώς.
Τεχνητή νοημοσύνη:AI και μηχανική μάθηση αναλύουν τα δεδομένα παρακολούθησης για την πρόβλεψη αποτυχιών πριν από την εμφάνισή τους.
Οι εταιρείες που χρησιμοποιούν αυτές τις τεχνολογίες αναφέρουν έως και κατά 50% μείωση των μη προγραμματισμένων τερματισμών. Ιστορίες επιτυχίας από τη Shell, τη General Motors και το Frito-Lay Show εξοικονόμηση εκατομμυρίων δολαρίων μέσω προγραμμάτων πρόβλεψης συντήρησης.
RBI:Ποσοτικοποιεί την πιθανότητα αποτυχίας και συνεπειών, επιτρέποντας τους πόρους συντήρησης να επικεντρωθούν στον εξοπλισμό υψηλότερου κινδύνου.
RCM:Λαμβάνει μια προσέγγιση με επίκεντρο τη λειτουργία, καθορίζοντας τις πιο αποτελεσματικές εργασίες συντήρησης για κάθε στοιχείο.
Αυτές οι προσεγγίσεις συνεργάζονται για να βελτιστοποιήσουν τα χρονοδιαγράμματα συντήρησης και να βελτιώσουν τη συνολική αξιοπιστία του συστήματος.
Η συμμόρφωση με τα πρότυπα της βιομηχανίας είναι απαραίτητη για την ασφάλεια και τη νομική λειτουργία:
Τμήμα Ι (λέβητες) και τμήμα VIII (δοχεία πίεσης): Περιορίστε την υπερπίεση στο 10-21% του MAWP ανάλογα με τις συνθήκες. Απαιτούν ανεξάρτητη προστασία πίεσης για κάθε σκάφος.
Τα διεθνή πρότυπα που καλύπτουν τις απαιτήσεις της βαλβίδας ασφαλείας, συμπεριλαμβανομένων των πιλοτικών βαλβίδων και των δίσκων ρήξης.
Οι ευρωπαϊκοί κανονισμοί που απαιτούν αξιολόγηση σήμανσης CE και συμμόρφωσης για εξοπλισμό πίεσης.
Αμερικανοί κανονισμοί ασφαλείας στο χώρο εργασίας απαγορεύοντας την απομόνωση βαλβίδων και απαιτούν ανεξάρτητα συστήματα ανακούφισης πίεσης.
Οι σύγχρονες PRV ενσωματώνουν όλο και περισσότερο τα ψηφιακά συστήματα παρακολούθησης και ελέγχου. Οι έξυπνες βαλβίδες μπορούν να κοινοποιήσουν την κατάστασή τους, να προβλέψουν τις ανάγκες συντήρησης και να βελτιστοποιήσουν αυτόματα την απόδοση.
Τα νέα υλικά αντιστέκονται στη διάβρωση καλύτερα και διαρκούν περισσότερο σε σκληρά περιβάλλοντα. Αυτά τα υλικά μειώνουν τις απαιτήσεις συντήρησης και βελτιώνουν την αξιοπιστία.
Οι προσομοιώσεις υπολογιστών βοηθούν τους μηχανικούς να σχεδιάσουν καλύτερα συστήματα βαλβίδων και να προβλέπουν την απόδοση υπό διάφορες συνθήκες. Αυτό μειώνει την ανάγκη για ακριβές φυσικές δοκιμές.
Οι νεότερες βαλβίδες ελαχιστοποιούν τις εκπομπές και τις περιβαλλοντικές επιπτώσεις διατηρώντας παράλληλα την απόδοση της ασφάλειας. Αυτό είναι ιδιαίτερα σημαντικό στις εφαρμογές χημικής επεξεργασίας και διύλισης πετρελαίου.
Η κατάσταση λειτουργίας της βαλβίδας ανακούφισης της πίεσης περιλαμβάνει τόσο τις παραμέτρους σταθερής κατάστασης (όπως η ικανότητα πίεσης και της ροής) όσο και τα χαρακτηριστικά μεταβατικής απόκρισης (όπως ο χρόνος ανοίγματος και η προστασία της αύξησης). Η αξιοπιστία εξαρτάται από την κατάλληλη συμμόρφωση με τα πρότυπα, την τακτική συντήρηση και όλο και περισσότερο από τα έξυπνα συστήματα παρακολούθησης.
Σημαντικές ανακαλύψεις από πρόσφατες έρευνες:
Ακολουθώντας αυτές τις συστάσεις και τη διατήρηση μιας ολοκληρωμένης προσέγγισης της διαχείρισης βαλβίδων ανακούφισης πίεσης, οι οργανισμοί μπορούν να εξασφαλίσουν ασφαλείς, αξιόπιστες και οικονομικά αποδοτικές λειτουργίες, ενώ ανταποκρίνονται σε όλες τις κανονιστικές απαιτήσεις.
Το μέλλον της τεχνολογίας της βαλβίδας ανακούφισης πίεσης φαίνεται πολλά υποσχόμενη, με έξυπνη παρακολούθηση, προγνωστική συντήρηση και προηγμένα υλικά που συνεχίζουν να βελτιώνουν την ασφάλεια και την αξιοπιστία. Η παραμονή ενημερωμένη για αυτές τις εξελίξεις και η εφαρμογή βέλτιστων πρακτικών θα είναι απαραίτητη για τη διατήρηση του ανταγωνιστικού πλεονεκτήματος, εξασφαλίζοντας παράλληλα τα υψηλότερα επίπεδα ασφάλειας.
