Πίεση ελέγχου διαύλου κλειστού βρόχου αναλογική ανακούφιση

Η αναλογική βαλβίδα ανακούφισης του κλειστού βρόχου ελέγχου του διαύλου, που χρησιμοποιείται για τον έλεγχο της πίεσης λειτουργίας του υδραυλικού συστήματος και μπορεί να διαδραματίσει προστατευτικό ρόλο στον ενεργοποιητή. Με βάση την παραδοσιακή βαλβίδα αναλογικής πίεσης ελέγχου ανοικτού βρόχου, προστίθεται η ανάδραση πίεσης για την επίτευξη ελέγχου κλειστού βρόχου και βελτιώνεται η ακρίβεια ελέγχου και η ταχύτητα απόκρισης. Προαιρετικά με τη διεπαφή διαύλου, η ακρίβεια πίεσης ελέγχου διαύλου είναι υψηλότερη, η έξοδος πίεσης είναι γραμμική, η ακρίβεια πίεσης καθορίζεται από την ακρίβεια του αισθητήρα πίεσης. Κατάλληλο για τη σφυρηλάτηση του τύπου, την κεραμική πίεση και άλλες περιπτώσεις ελέγχου πίεσης υψηλής ακρίβειας.

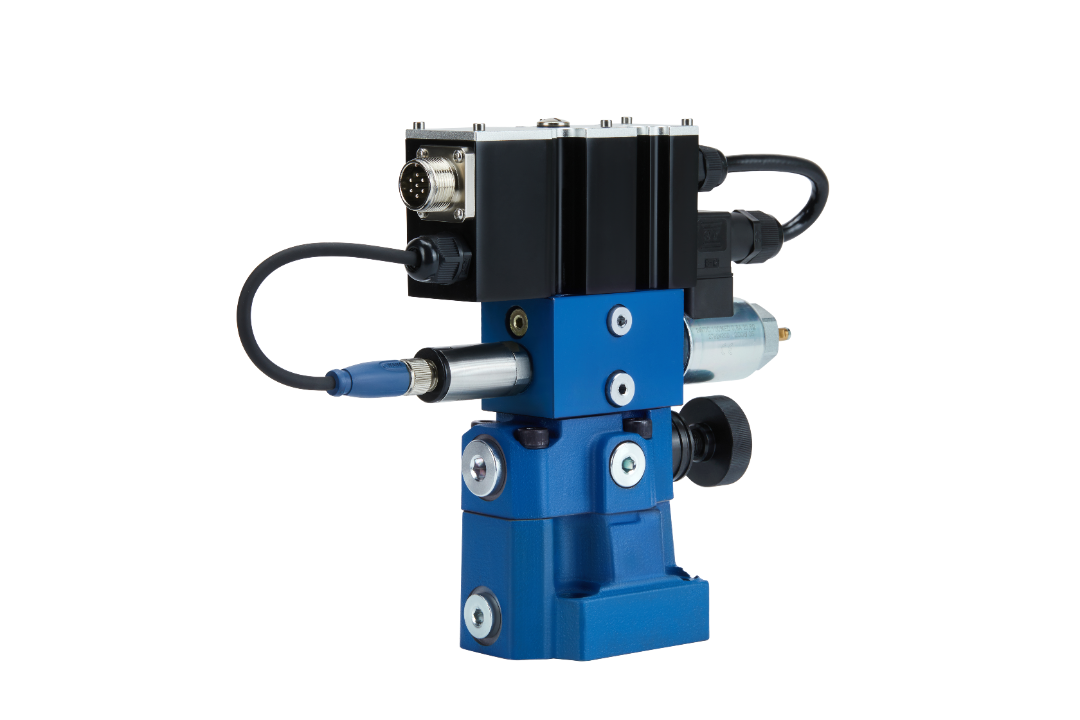

Πίεση ελέγχου διαύλου κλειστού βρόχου αναλογική βαλβίδα ανακούφισης - πραγματική εικόνα

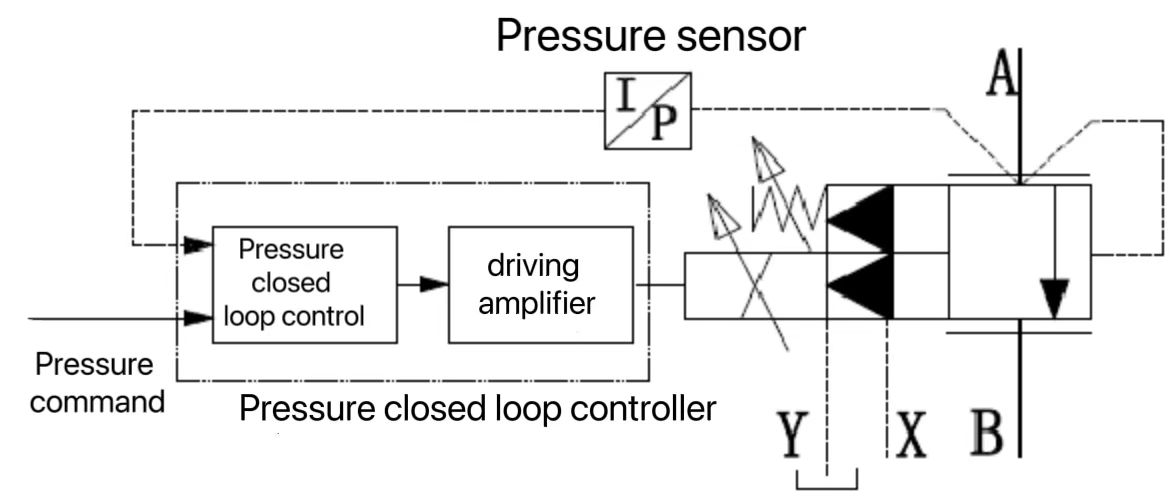

Πίεση ελέγχου διαύλου κλειστός βρόχος αναλογική βαλβίδα ανακούφισης - σχηματικό διάγραμμα

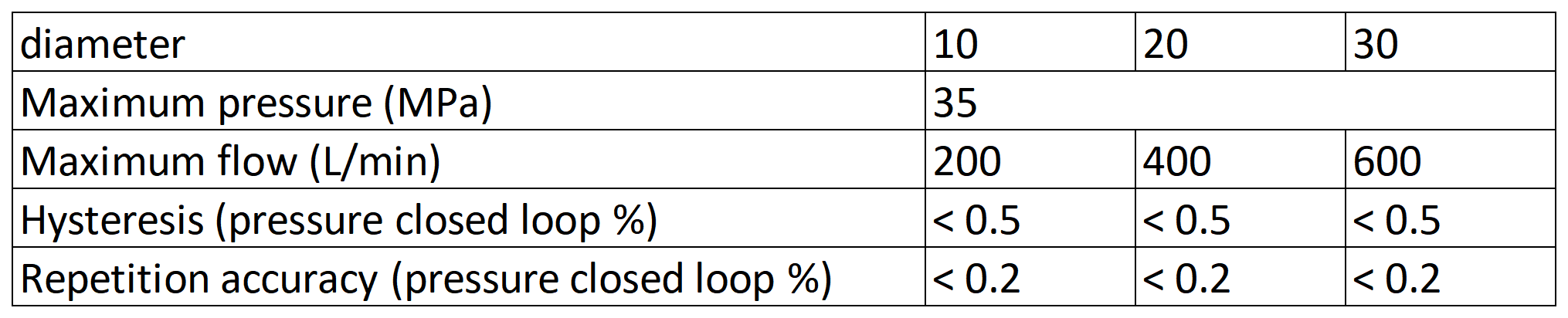

1, Μέγιστη πίεση εργασίας: 35MPa.

2, η μέγιστη ροή: 600L/λεπτό.

3, υστέρηση (μέγιστη ρύθμιση πίεσης %): ± 0,5,

4, ακρίβεια επανάληψης (μέγιστη προσαρμογή πίεσης %): ± 0,2,

5, γραμμικότητα (μέγιστη ρύθμιση πίεσης %): ± 1.

Χαρακτηριστικά προϊόντος

1. Αναλογική μονάδα ηλεκτρομαγνητικού δίσκου.

2. Έλεγχος κλειστού βρόχου με πίεση.

3. Ενσωματωμένος ηλεκτρονικός ελεγκτής με προαιρετική διεπαφή διαύλου.

4. Τα σήματα διδασκαλίας μπορούν να παρέχονται είτε από το πρότυπο αναλογικό είτε από το δίαυλο.
