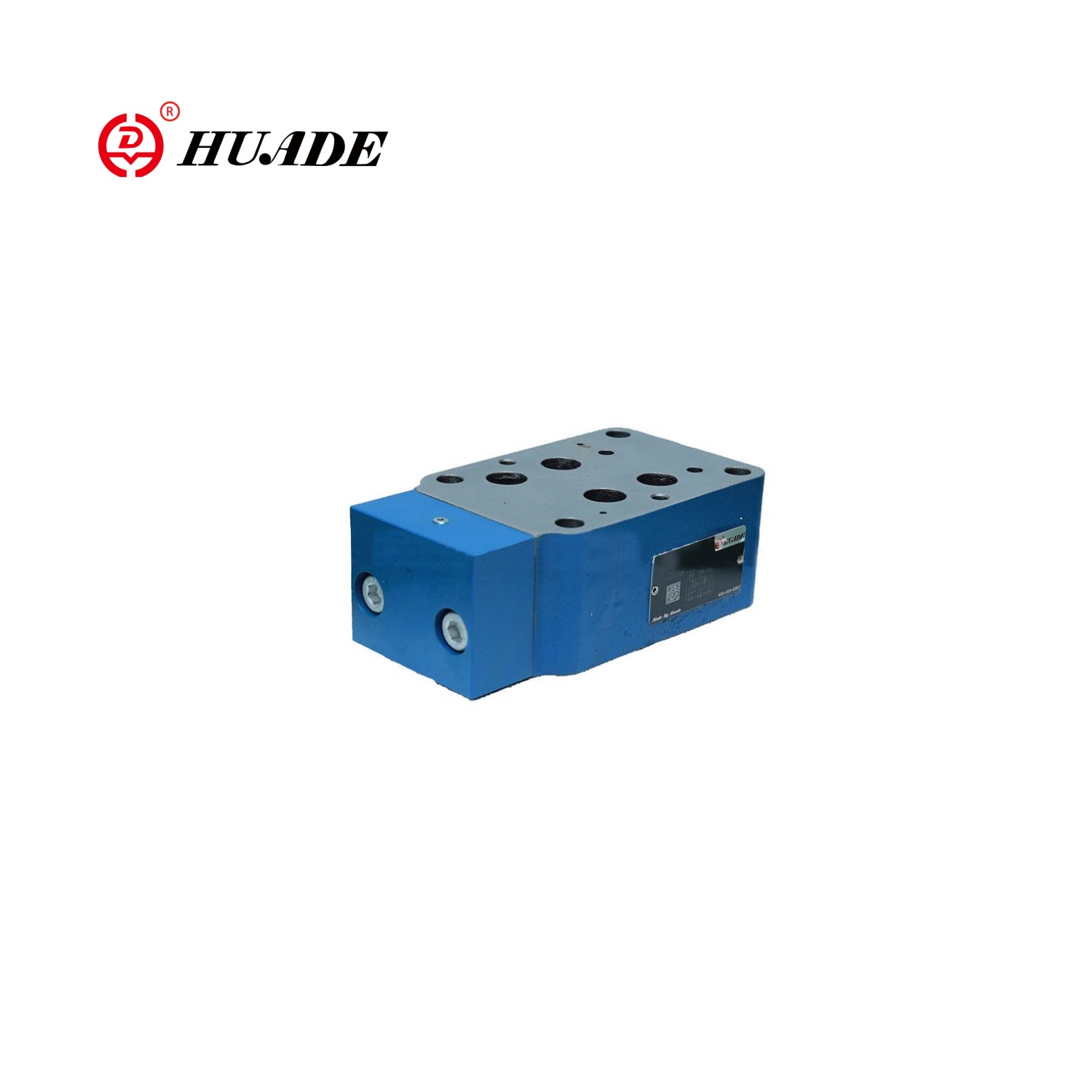

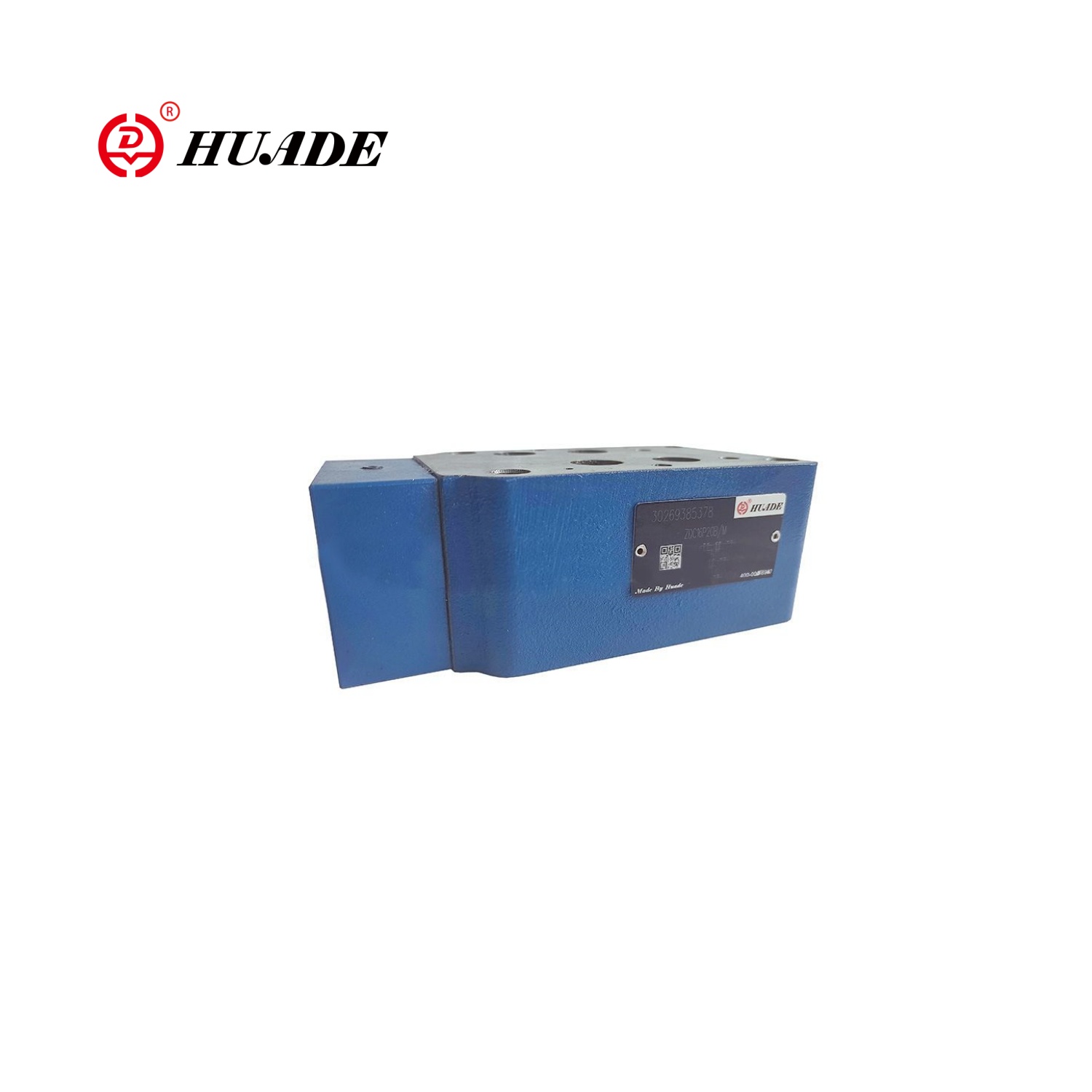

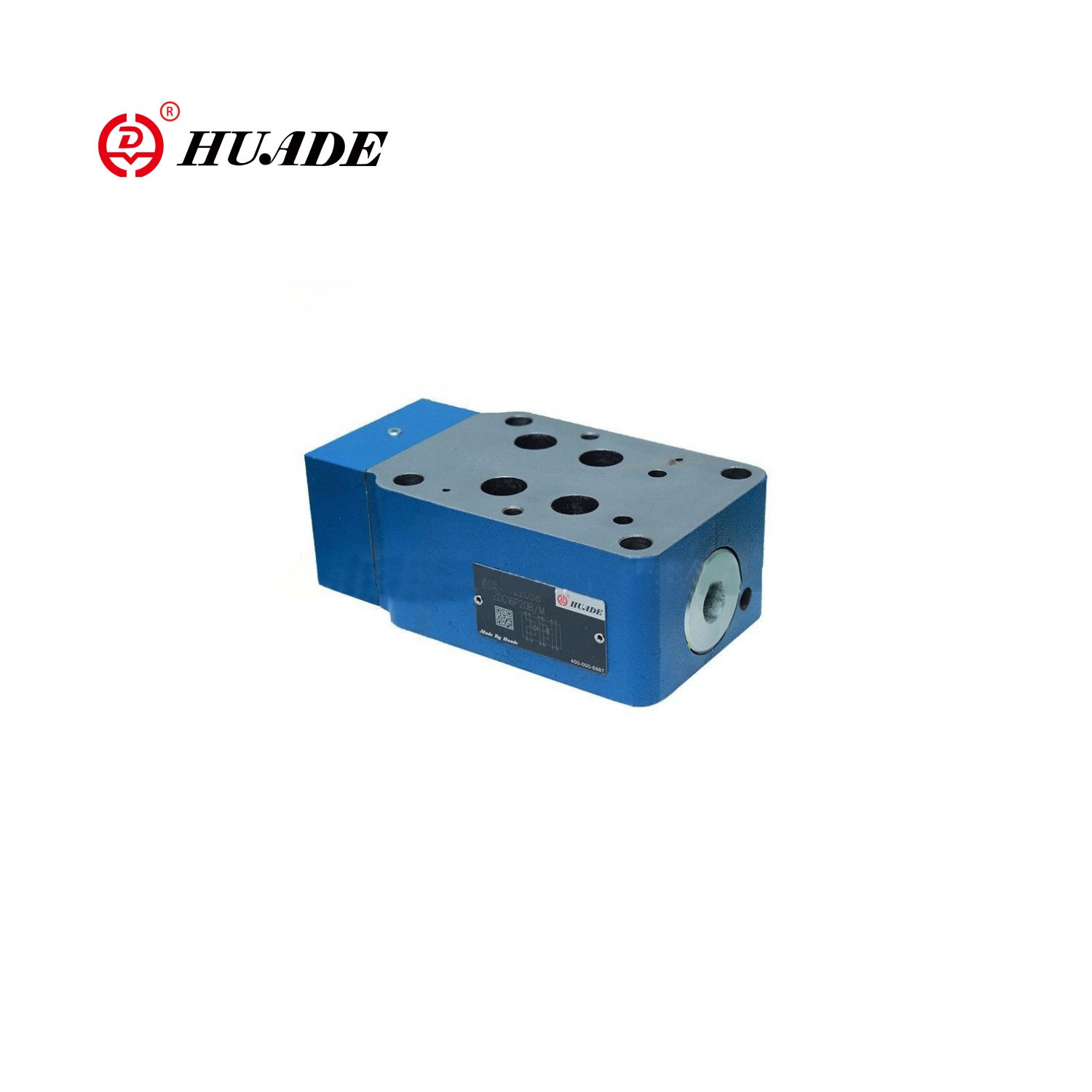

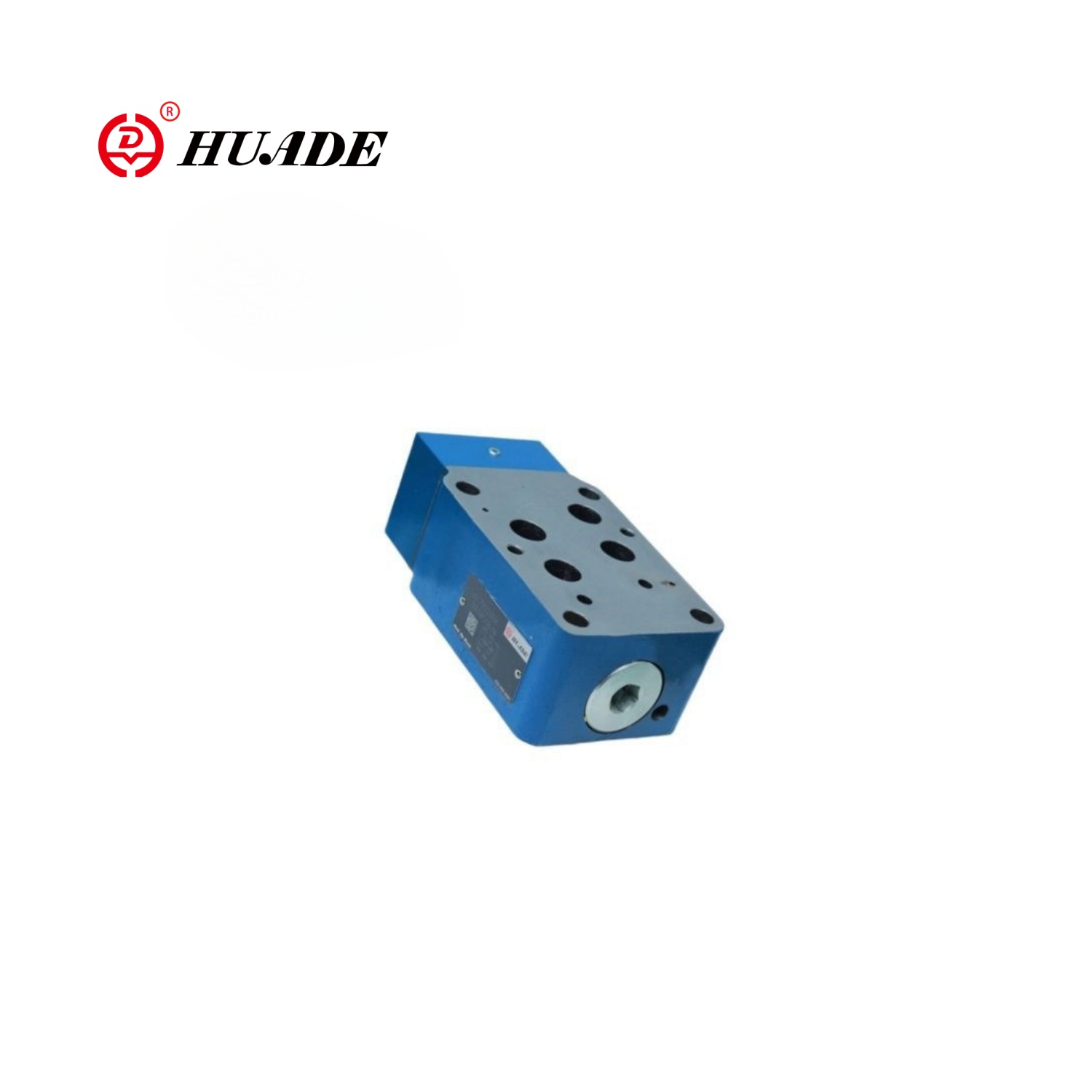

Αντισταθμιστής πίεσης μετρητή ZDC

Η αρχή λειτουργίας της βαλβίδας ZDC βασίζεται στον μηχανισμό της αντιστάθμισης του στραγγαλισμού και της πίεσης. Ο αντισταθμιστής της πίεσης του μετρητή ZDC χρησιμοποιείται συνήθως μαζί με μια αναλογική κατεύθυνση της βαλβίδας WRZ για να ρυθμίσετε τη ροή ελέγχοντας το άνοιγμα της θύρας πεταλούδας, ενώ χρησιμοποιείτε τον αντισταθμιστή πίεσης για να διατηρηθεί η διαφορά πίεσης πριν και μετά τη σταθερά θύρας της πεταλούδας, επιτυγχάνοντας έτσι αντιστάθμιση φορτίου. Αυτό καθιστά την ταχύτητα του ενεργοποιητή ανεπηρέαστη από τις αλλαγές φορτίου, βελτιώνοντας την ακρίβεια σταθερότητας και ελέγχου του συστήματος.

Παράμετρος προϊόντος του αντισταθμιστή πίεσης μετρητή ZDC

Χαρακτηριστικό προϊόντος και εφαρμογή του αντισταθμιστή πίεσης μετρητή ZDC

Χαρακτηριστικά:

▶ Αντιστάθμιση φόρτωσης στη θύρα P σε A ή P έως B μέσω ενσωματωμένης βαλβίδας μεταφοράς

▶ 2-Way Version "P"

▶ Έκδοση 3-way "P T" (NS10-25)

▶ Έλεγχος ροής όταν εργάζεστε μαζί με μια αναλογική κατεύθυνση βαλβίδας

Εφαρμογή:

Ο αντισταθμιστής πίεσης μετρητή ZDC χρησιμοποιείται ευρέως σε μεταλλουργικά μηχανήματα, μεταλλουργικά μηχανήματα, μεταλλουργικά μηχανήματα.

Λειτουργία και τμήμα του αντισταθμιστή πίεσης μετρητή ZDC

Οι βαλβίδες ZDC αντισταθμιστή πίεσης μετρητών είναι άμεσες αντισταθμιστές πίεσης μετρητών 2 ή 3 κατευθύνσεων.

Χρησιμοποιούνται για την αντιστάθμιση φορτίου ως αντισταθμιστής πίεσης μετρητή στο κανάλι P.

Αυτές οι βαλβίδες αποτελούνται βασικά από το περίβλημα (1), το καρούλι ελέγχου (2), το ελατήριο συμπίεσης (3) με πλυντήριο ελατηρίου (4) και το κάλυμμα (5) με ενσωματωμένη βαλβίδα μεταφοράς (6).

Το ελατήριο συμπίεσης (3) συγκρατεί το καρούλι ελέγχου (2) στην ανοικτή θέση από το P1 έως το P, όταν η διαφορά πίεσης P1 έως A1 ή P1 έως B1 είναι μικρότερο από 1,0 MPa.

Εάν η διαφορά πίεσης υπερβαίνει το 1.O MPa, τότε το καρούλι ελέγχου (2) μετακινείται προς τα αριστερά μέχρι να αποκατασταθεί η διαφορά πίεσης.

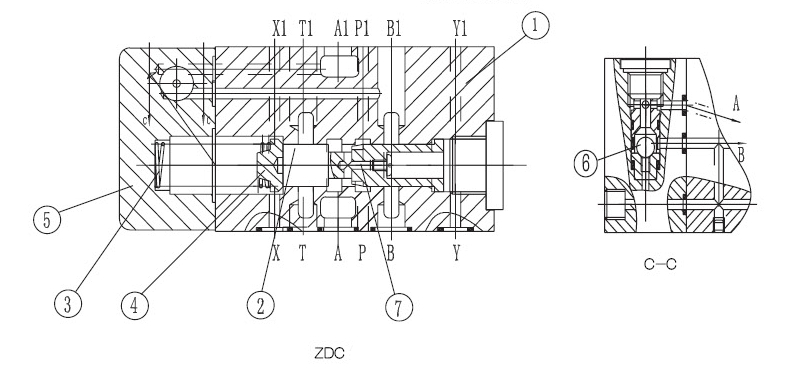

Δομή του Αντισταθμιστής πίεσης μετρητή ZDC

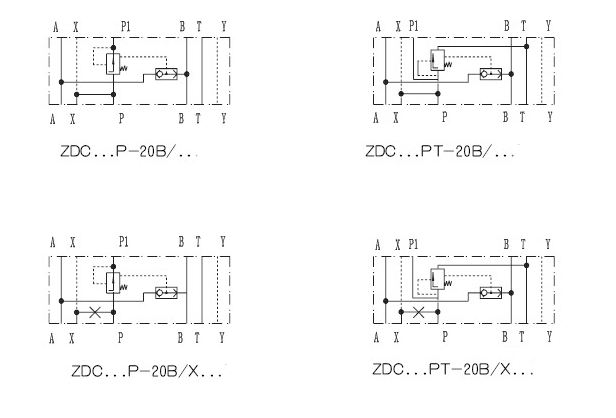

Σύμβολα αντισταθμιστή πίεσης μετρητή ZDC
