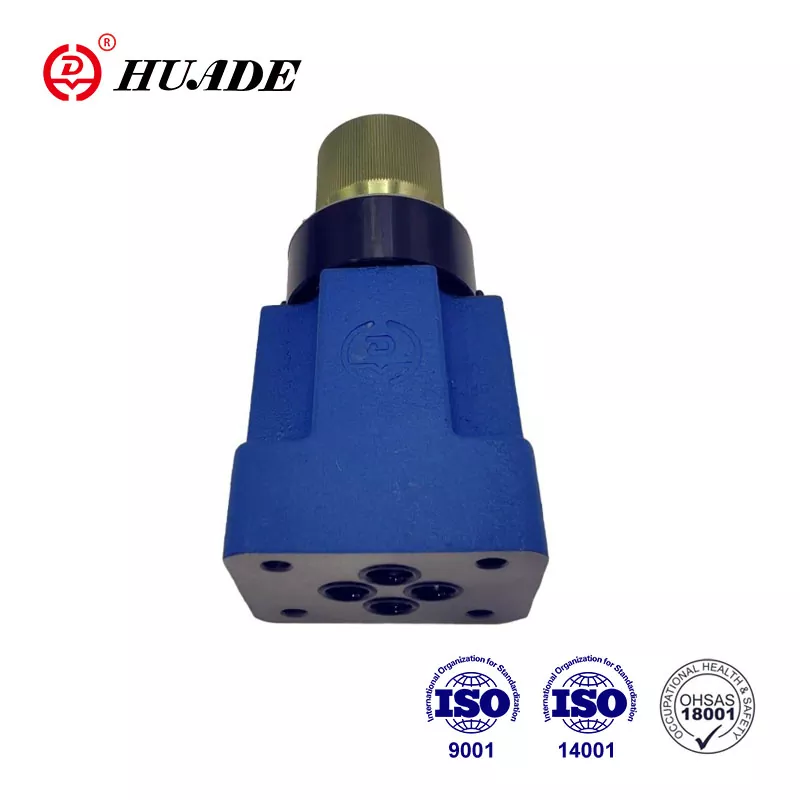

Αυτή η αναλογική βαλβίδα εκτόνωσης πίεσης DBETR ρυθμίζει την πίεση ανάλογα με την τιμή ηλεκτρικής εντολής. Η βαλβίδα DBTR χρησιμοποιείται ευρέως σε κλειστά συστήματα με πίεση συστήματος τηλεχειρισμού. Οι βαλβίδες DBETR της Huade χρησιμοποιούν τα ίδια πρότυπα με τα προϊόντα Rexroth. Αυτή η αναλογική βαλβίδα πίεσης DBETR μπορεί να αντικαταστήσει προϊόντα της ίδιας σειράς και η τιμή είναι σχετικά προσιτή.
| Υδραυλικός | |||
| Μέγ. ρυθμιζόμενη πίεση (MPa) | Στάδιο πίεσης 2,5 MPa | 2.5 | |
| Στάδιο πίεσης 8,0 MPa | 8 | ||
| Στάδιο πίεσης 18,0 MPa | 18 | ||
| Στάδιο πίεσης 31,5 MPa | 31.5 | ||
| Ελάχ. ρυθμιζόμενη πίεση (MPa) | (δείτε χαρακτηριστικές καμπύλες) | ||
| Μέγιστη πίεση λειτουργίας (MPa) | Θύρα T (με ρύθμιση πίεσης) | 0.2 | |
| Θύρα T (χωρίς ρύθμιση πίεσης) | 10 | ||
| λιμάνι Π | 31.5 | ||
| Μέγιστη ροή (L/min) | Στάδιο πίεσης 25 | 10 | |
| Στάδιο πίεσης 80 | 3 | ||
| Στάδιο πίεσης 180 | 3 | ||
| Στάδιο πίεσης 315 | 2 | ||
| Βαθμός μόλυνσης (μm) | ≤20 (σύσταση 10) | ||
| Υστέρηση (%) | < 1 από μέγ. ρυθμιζόμενη πίεση | ||
| Επαναληψιμότητα (%) | < 0,5 της μέγιστης ρυθμιζόμενης πίεσης | ||
| Γραμμικότητα (%) | 180; Στάδιο πίεσης από 3 έως 18 MPa | ≤ 1,5 μέγιστης ρυθμιζόμενης πίεσης | |
| 315; Στάδιο πίεσης από 6 έως 31,5 MPa | |||
| Τυπική παραλλαγή (%) | Βαλβίδα | ± 3 του μέγ. ρυθμιζόμενη πίεση | |
| Ηλεκτρικός έλεγχος | ＜0,5 | ||
| Βηματική απόκριση 0 έως 100% (ms) | Χρόνος απόκρισης (Pmin-Pmax) | Χρόνος απόκρισης (Pmax-Pmin) | |
| Στάδιο πίεσης 2,5 και 18MPa 0 έως 100 | 100 | 50 | |
| Στάδιο πίεσης 31,5 MPa 0 έως 100 | 150 | 100 | |
| Υγρό πίεσης | Ορυκτέλαιο (για σφράγιση NBR), Φωσφορικός εστέρας (για σφράγιση FPM) | ||
| Εύρος ιξώδους (mm2/μικρό) | 2,8 έως 380 | ||
| Εύρος θερμοκρασίας υγρού πίεσης (°C) | -20 έως +70 | ||
| Θέση εγκατάστασης | προαιρετικός | ||
| Βάρος (kg) | 4 | ||
| Ηλεκτρικός | ||||
| Σχετικός ενισχυτής | VT-5003S30 | |||
| Τάση τροφοδοσίας | DC | |||
| Αντίσταση πηνίου (Ω) | Ψυχρή τιμή στους 20 °C | 10 | ||
| Μέγ. ζεστή αξία | 13.9 | |||
| (Κατάσταση εργασίας) Καθήκον | Συνεχής | |||
| Θερμοκρασία υγρού υπό πίεση (°C) | +50 | |||
| Τάση ενισχυτή | μετακίνηση εντελώς | 24±10% | ||
| μετακινήστε τρεις πηγές ηλεκτρικής ενέργειας | 24 έως 35 | |||
| Μέγ. κατανάλωση ενέργειας (VA) | 50 | |||
| Αντίσταση πηνίου στους 20°C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Επαγωγικότητα (μορφοτροπέας) (mH) | 6 έως 8 | |||
| Συχνότητα ταλαντωτή (μορφοτροπέας) (KHz) | 2.5 | |||
| Προστασία κατά DIN 40 050 | IP65 | |||
Χαρακτηριστικά:
▶Χαμηλή υστέρηση
▶Καλή επαναληψιμότητα,
▶Ηλεκτρικός έλεγχος θέσης κλειστού βρόχου προέντασης ελατηρίου
▶Αναλογική ενεργοποίηση ηλεκτρομαγνητικής βαλβίδας με επαγωγικό μορφοτροπέα θέσης (ισορροπημένη πίεση)
▶Βαλβίδα και ηλεκτρονικός έλεγχος από μία πηγή
Εφαρμογή:
Η αναλογική βαλβίδα εκτόνωσης πίεσης DBETR χρησιμοποιείται ευρέως σε διάφορους τομείς όπως η ελαφριά βιομηχανία, οι εργαλειομηχανές, η μεταλλουργία κ.λπ.
Η βαλβίδα αποτελείται βασικά από ένα περίβλημα (1), αναλογική ηλεκτρομαγνητική βαλβίδα (2) με επαγωγικό μετατροπέα θέσης (3), έδρα βαλβίδας (4) και στόμιο βαλβίδας (5)
Η πίεση ρυθμίζεται ρυθμίζοντας το ποτενσιόμετρο τιμής εντολής (0 έως 9 V). Η ρύθμιση της τιμής εντολής προκαλεί τάνυση του ελατηρίου συμπίεσης μέσω των ηλεκτρονικών χειριστηρίων και της αναλογικής ηλεκτρομαγνητικής βαλβίδας (2). Η τάνυση του ελατηρίου συμπίεσης (6), δηλαδή η θέση της πλάκας ελατηρίου (7), προσδιορίζεται από τον επαγωγικό μορφοτροπέα θέσης (3). Οποιεσδήποτε αποκλίσεις από την τιμή εντολής διορθώνονται από τον έλεγχο θέσης κλειστού βρόχου.
Η χρήση αυτής της αρχής εξαλείφει την επίδραση της τριβής της ηλεκτρομαγνητικής βαλβίδας.
Φόντα:
- Χαμηλή υστέρηση
- Καλή επαναληψιμότητα
Σύμβολα της αναλογικής βαλβίδας εκτόνωσης πίεσης DBETR
