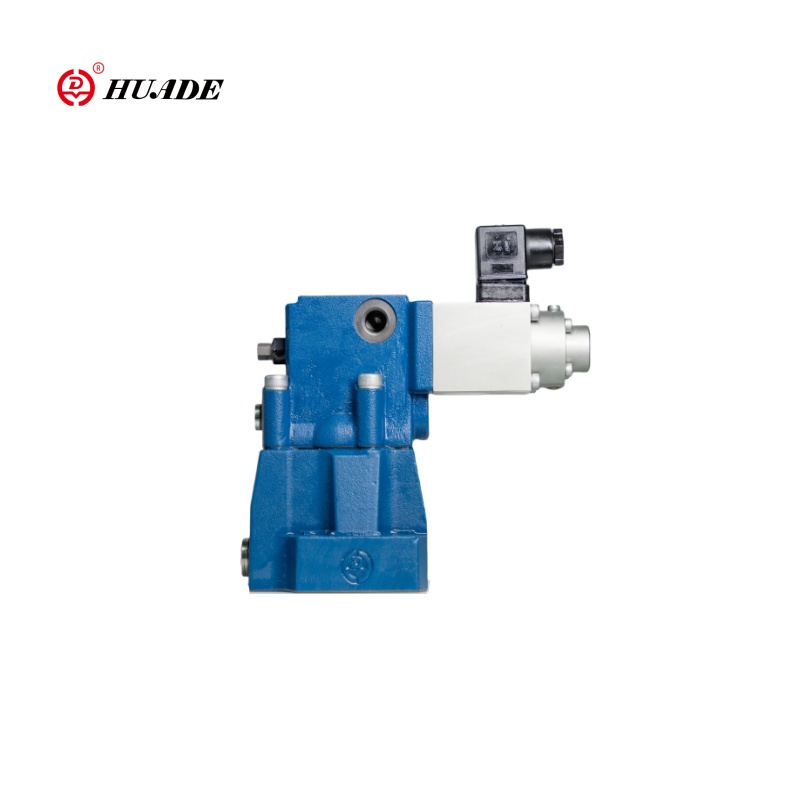

Αναλογική βαλβίδα μείωσης της πίεσης

Ως διανομέας του Huade Hydraulic, παρέχουμε στους πελάτες αναλογική βαλβίδα μείωσης της πίεσης DRE. Η βαλβίδα αναλογικής μείωσης της αναλογικής πίεσης του Huade Hydraulic έχει γίνει ένα απαραίτητο βασικό στοιχείο σε πολλούς βιομηχανικούς τομείς λόγω της υψηλής ακρίβειας, της σταθερότητας και του ευρέος φάσματος εφαρμογών. Τα υδραυλικά προϊόντα Huade είναι γνωστά για την ποιότητά τους και, σε συνδυασμό με τις χαμηλές τιμές τους, έχουν κάνει τον Huade ηγέτη στην υδραυλική βιομηχανία της Κίνας. Επιπλέον, επειδή τα προϊόντα τους μπορούν να χρησιμεύσουν ως εναλλακτικές λύσεις για τα προϊόντα Rexroth, οι υδραυλικές βαλβίδες Huade είναι ένα οικονομικά αποδοτικό υποκατάστατο που αξίζει να εξεταστεί.

Αποστολή Ερώτησης Λήψη PDF

περιγραφή προϊόντος

Οι αναλογικοί τύποι μείωσης της πίεσης του Huade DRE είναι βαλβίδες μείωσης της πίεσης που λειτουργούν με πιλοτική πίεση. Χρησιμοποιούνται για τη μείωση μιας πίεσης εργασίας.

Η αναλογική βαλβίδα μείωσης της πίεσης DRE αποτελείται βασικά από την πιλοτική βαλβίδα (1) με αναλογική ηλεκτρομαγνητική βαλβίδα (2) κύρια βαλβίδα (3) με κύριο συγκρότημα καρούλι (4), καθώς και μια προαιρετική βαλβίδα ελέγχου (5).

Παράμετρος προϊόντος της βαλβίδας μείωσης της αναλογικής πίεσης

Υδραυλικός
Μέγιστη πίεση (MPa)	θύρες Α και Β	31.5
	Λιμάνι y	Μεταβείτε στη δεξαμενή.
Max.Setting Pressure, για τη θύρα A (MPA)	Το ίδιο με την βαθμολογία πίεσης
Min.Setting Pressure.for Port A (MPA)	Να σχετίζονται με το "Q". (Βλέπε καμπύλες)
Γραμμικότητα (%)	± 3,5
Επαναληψιμότητα (%)	<± 2
Υστέρηση	Με quiver ± 2,5% pmax. Χωρίς quiver ± 4,5% pmax
Ρευστά	Ορυκτέλαιο (για σφραγίδα NBR), φωσφορικό εστέρα (για σφραγίδα FPM)
Εύρος ιξώδους (mm²/μικρό)	2.8 TO380
Εύρος θερμοκρασίας υγρού (℃)	-20 έως +70
Ηλεκτρικός
Τάση τροφοδοσίας	ΫΟ
Ρεύμα min.control (α)	0.1
Ρεύμα max.control (a)	0.8
Αντίσταση πηνίου (ω)	Η παλιά βαλβίδα στα 20 ℃ είναι 19,5, η μέγιστη βαλβίδα είναι 28,8
Δασμός	συνεχής
Θερμοκρασία max.condition (℃)	50
Μόνωση στο DIN 40 050	IP65
Ενισχυτής που σχετίζεται	Σύνδεσμος plug-in
Ηλεκτρικός εφαρμοστής	VT_2000: 40 (μαζί παρέχουν)

Χαρακτηριστικό προϊόντος και εφαρμογή της βαλβίδας μείωσης της αναλογικής πίεσης

Χαρακτηριστικά:

▶ Προαιρετικό max.pressure Προστασία

▶ Προαιρετική βαλβίδα ελέγχου μεταξύ Α και Β

▶ Βαλβίδα που χρησιμοποιείται για τη μείωση της πίεσης λειτουργίας

▶ για τη τοποθέτηση της υποπτεία

▶ Βαλβίδα και ηλεκτρονικά από μία πενιχρή

Εφαρμογή:

Η βαλβίδα αναλογίας DRE/DREM έχει απλή δομή, βολική εγκατάσταση και εντοπισμό σφαλμάτων, ισχυρή ικανότητα ροής, απώλεια μικρής πίεσης, καλή επαναληψιμότητα και γραμμικότητα και είναι κατάλληλη για περιπτώσεις με μεγάλη ροή συστήματος. Χρησιμοποιείται ευρέως σε εργαλεία, ελαφριά βιομηχανία, μεταλλουργία, ναυπηγική, μηχανική, εξόρυξη, αεροδιαστημική και άλλα πεδία.

Λειτουργία και ιδιαιτερότητες βαλβίδας της βαλβίδας μείωσης της αναλογικής πίεσης

Πληκτρολογήστε ...

Η ρύθμιση της πίεσης στη θύρα Α εξαρτάται από την τάση που υπάρχει στις αναλογικές ηλεκτρομαγνητικές βαλβίδες (2).

Σε ηρεμία, χωρίς πίεση στη θύρα Β, το ελατήριο κρατά το κύριο καρούλι (4) στη θέση του. Η σύνδεση από το B σε A είναι κλειστή ένα άλμα εκκίνησης, είναι, ως εκ τούτου, αποφεύγεται.

Η πίεση στη θύρα Α ενεργεί μέσω σύνδεσης στην περιοχή του κύριου καρουλιού.

Το πιλοτικό λάδι λαμβάνεται από τη θύρα A (NS 10) ή τη θύρα B (NS 20,30) και διέρχεται από τη σύνδεση με τον ελεγκτή σταθερής ροής, ο οποίος συγκρατεί τη σταθερά ροής λαδιού πιλότου ανεξάρτητα από τις μειώσεις της πίεσης μεταξύ των θυρών Α και Β.

Η πίεση που απαιτείται στη θύρα Α ορίζεται στον σχετικό ενισχυτή.

Σύμβολα αναλογικής βαλβίδας μείωσης της πίεσης
