Όταν εργάζεστε με υδραυλικά συστήματα, η διατήρηση του υγρού στη σωστή κατεύθυνση έχει μεγαλύτερη σημασία από ό,τι νομίζετε. Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z1S από τη Bosch Rexroth κάνει ακριβώς αυτό — αφήνει το υγρό να περάσει προς τα πίσω, ενώ το εμποδίζει να πάει προς τα πίσω. Αυτή η απλή δουλειά είναι ζωτικής σημασίας σε οτιδήποτε, από εργοστασιακές μηχανές έως κατασκευαστικό εξοπλισμό.
Τι κάνει τη διαφορετική πλάκα σάντουιτς βαλβίδας ελέγχου Z1S
Η πλάκα σάντουιτς βαλβίδας ελέγχου Z1S πήρε το όνομά της από τον τρόπο εγκατάστασης της. Αντί να συνδέεται με εύκαμπτους σωλήνες και εξαρτήματα, τοποθετείται ανάμεσα σε άλλα εξαρτήματα όπως ένα στρώμα σάντουιτς. Αυτός ο σχεδιασμός εξοικονομεί χώρο και μειώνει τον αριθμό των σημείων σύνδεσης όπου θα μπορούσαν να συμβούν διαρροές. Η βαλβίδα χρησιμοποιεί έναν μηχανισμό ελατηρίου που κλείνει σφιχτά έναντι αντίστροφης ροής, επιτυγχάνοντας σχεδόν μηδενική διαρροή ακόμα και όταν η πίεση φτάσει τα 350 bar.
Ο σχεδιασμός της πλάκας σάντουιτς της βαλβίδας ελέγχου λειτουργεί καλά σε στενούς χώρους. Οι κατασκευαστές μηχανημάτων συχνά στοιβάζουν πολλαπλές μονάδες Z1S κάθετα σε υδραυλικές πολλαπλές, δημιουργώντας πολύπλοκα κυκλώματα ελέγχου χωρίς να προσθέτουν ογκώδεις εξωτερικές σωληνώσεις. Αυτή η αρθρωτή προσέγγιση ακολουθεί τα πρότυπα ISO 4401, που σημαίνει ότι η πλάκα σάντουιτς με βαλβίδα αντεπιστροφής Z1S ταιριάζει με εξαρτήματα από διάφορους κατασκευαστές.
Πώς λειτουργεί η πλάκα σάντουιτς βαλβίδας ελέγχου Z1S
Μέσα σε κάθε πλάκα σάντουιτς με βαλβίδα αντεπιστροφής Z1S βρίσκεται μια θήκη —συνήθως κατασκευασμένη από πλαστικό υψηλής απόδοσης— που συγκρατείται στην έδρα της από ένα ελατήριο. Όταν η πίεση του ρευστού από την προς τα εμπρός κατεύθυνση φθάσει στο κατώφλι της πίεσης ρωγμής, το στόμιο ανυψώνεται και το υγρό ρέει μέσα. Τη στιγμή που η πίεση πέφτει ή αντιστρέφεται, το ελατήριο σπρώχνει το λάστιχο πίσω προς τα κάτω, σφραγίζοντας το πέρασμα.
Η σειρά Z1S προσφέρει διαφορετικές πιέσεις ρωγμής: επιλογές 0,5, 1,5, 3 και 5 bar. Οι χαμηλότερες πιέσεις ρωγμών λειτουργούν καλύτερα σε συστήματα όπου θέλετε ελάχιστη αντίσταση, ενώ οι υψηλότερες ρυθμίσεις αποτρέπουν το τυχαίο άνοιγμα από αιχμές πίεσης. Οι λαβές διαμόρφωσης πλάκας σάντουιτς βαλβίδας ελέγχου ρέουν έως και 40 λίτρα ανά λεπτό σε μοντέλα μεγέθους 6 και 100 λίτρα ανά λεπτό σε παραλλαγές μεγέθους 10.
Επιλέγοντας τη σωστή πλάκα σάντουιτς βαλβίδας ελέγχου Z1S
Η Bosch Rexroth κατασκευάζει οκτώ διαφορετικές παραλλαγές λειτουργίας κλεισίματος της πλάκας σάντουιτς βαλβίδας αντεπιστροφής Z1S. Μερικά μπλοκ ροής σε ένα κανάλι, ενώ άλλα χειρίζονται διπλά κανάλια ταυτόχρονα. Τα πιο συνηθισμένα μπλοκ έκδοσης ρέουν από τη θύρα A2 στην A1, αλλά θα βρείτε επιλογές για σχεδόν οποιαδήποτε διαμόρφωση κυκλώματος.
Το μέγεθος έχει σημασία όταν επιλέγετε την πλάκα σάντουιτς με βαλβίδα ελέγχου. Το μέγεθος 6 Z1S ζυγίζει περίπου 0,8 κιλά και χειρίζεται πιέσεις έως και 350 bar. Οι μονάδες μεγέθους 10 είναι μεγαλύτερες στα 2,3 κιλά, αλλά μπορούν να διαχειριστούν 100 λίτρα ανά λεπτό ροής. Και οι δύο εκδόσεις λειτουργούν με ορυκτά υδραυλικά λάδια και μπορούν να προσαρμοστούν για βιοαποικοδομήσιμα υγρά όταν επιλέγετε συμβατές σφραγίδες.
Το υλικό στεγανοποίησης επηρεάζει σημαντικά την απόδοση. Οι τυπικές σφραγίδες FKM χειρίζονται καλά τις περισσότερες εφαρμογές, ειδικά όταν η ταχύτητα του υγρού υπερβαίνει τα 4 μέτρα ανά δευτερόλεπτο. Για καταστάσεις χαμηλότερης πίεσης και βραδύτερης ροής, οι μαλακές στεγανοποιήσεις NBR μειώνουν τη φθορά στις ζευγαρωμένες επιφάνειες. Η πλάκα σάντουιτς με βαλβίδα αντεπιστροφής θα διαρκέσει περισσότερο όταν η στεγανοποίηση ταιριάζει με τις συνθήκες λειτουργίας σας.
Εγκατάσταση της πλάκας σάντουιτς βαλβίδας ελέγχου Z1S
Η σωστή εγκατάσταση καθορίζει πόσο καλά αποδίδει η πλάκα σάντουιτς με βαλβίδα αντεπιστροφής Z1S. Η επιφάνεια στήριξης πρέπει να είναι επίπεδη εντός 0,01 χιλιοστών ανά 100 χιλιοστά και λεία με τραχύτητα επιφάνειας όχι μεγαλύτερη από 4 μικρόμετρα. Αυτές οι προδιαγραφές μπορεί να ακούγονται ακριβείς, αλλά αποτρέπουν διαρροές που θα μπορούσαν να αναπτυχθούν με την πάροδο του χρόνου.
Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής στηρίζεται με τέσσερις βίδες—Μ5 για το μέγεθος 6 ή Μ6 για μοντέλα μεγέθους 10. Η ροπή έχει σημασία εδώ. Οι μονάδες μεγέθους 6 χρειάζονται 8 έως 10 νιόνμετρα ενώ το μέγεθος 10 απαιτεί 15,5 νιόνμετρα συν ή πλην 10 τοις εκατό. Η χρήση βιδών με κλάση αντοχής 10.9 διασφαλίζει ότι η τοποθέτηση παραμένει ασφαλής ακόμη και υπό κραδασμούς.
Μπορείτε να εγκαταστήσετε την πλάκα σάντουιτς βαλβίδας ελέγχου Z1S σε οποιονδήποτε προσανατολισμό. Ο σχεδιασμός δεν εξαρτάται από τη βαρύτητα για να λειτουργήσει. Απλώς βεβαιωθείτε ότι ο μπλε πλαστικός δακτύλιος που συνοδεύει ορισμένα μοντέλα παραμένει προστατευμένος κατά τη συναρμολόγηση. Αυτός ο δακτύλιος παρέχει πρόσθετη στεγανοποίηση και δεν πρέπει να καταστραφεί ή να αφαιρεθεί εκτός εάν αντικαταστήσετε ολόκληρη τη βαλβίδα.
Πού λειτουργεί καλύτερα η πλάκα σάντουιτς βαλβίδας ελέγχου Z1S
Οι υδραυλικές πρέσες βασίζονται σε πλάκες σάντουιτς βαλβίδας αντεπιστροφής για να συγκρατούν τα φορτία με ασφάλεια. Όταν η πρέσα σταματά μεταξύ των κύκλων, το Z1S εμποδίζει το υγρό να ρέει προς τα πίσω, κάτι που θα άφηνε το έμβολο πρέσας να μετακινηθεί προς τα κάτω. Αυτή η λειτουργία συγκράτησης έχει σημασία τόσο για την ασφάλεια όσο και για την ακρίβεια.
Οι εργαλειομηχανές χρησιμοποιούν την πλάκα σάντουιτς βαλβίδας ελέγχου Z1S σε άξονες CNC και εναλλάκτες εργαλείων. Ο συμπαγής σχεδιασμός σάντουιτς ταιριάζει σε στενούς χώρους γύρω από περιστρεφόμενα εξαρτήματα. Τα κυκλώματα υψηλής ταχύτητας σε αυτά τα μηχανήματα επωφελούνται από την επιλογή μεταλλικής στεγανοποίησης της βαλβίδας, η οποία χειρίζεται ταχύτητες πάνω από 4 μέτρα ανά δευτερόλεπτο χωρίς υπερβολική φθορά.
Ο φορητός εξοπλισμός όπως οι εκσκαφείς και οι γερανοί χρειάζεται αξιόπιστο έλεγχο ροής σε δύσκολες συνθήκες. Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z1S χειρίζεται τις εναλλαγές θερμοκρασίας και τους κραδασμούς που συνηθίζονται στα εργοτάξια. Οι γωνιακές παραλλαγές της πλάκας σάντουιτς βαλβίδας ελέγχου βοηθούν στην αποτελεσματική δρομολόγηση της ροής του υγρού στα στενά όρια των κινητών μηχανημάτων.
Συντήρηση της πλάκας σάντουιτς βαλβίδας ελέγχου Z1S
Το καθαρό υδραυλικό υγρό διατηρεί τη σωστή λειτουργία της πλάκας σάντουιτς της βαλβίδας ελέγχου. Η Bosch Rexroth καθορίζει την κατηγορία μόλυνσης ISO 4406 20/18/15, η οποία απαιτεί φιλτράρισμα έως και 20 μικρόμετρα. Το βρώμικο υγρό προκαλεί το κόλλημα ή την πρόωρη φθορά του λαδιού, με αποτέλεσμα διαρροές ή αδυναμία κλεισίματος.
Οι τακτικές επιθεωρήσεις θα πρέπει να ελέγχουν για εξωτερικές διαρροές γύρω από την επιφάνεια στερέωσης και να μετρούν την πτώση πίεσης στη βαλβίδα. Μια αύξηση της πτώσης πίεσης συχνά σηματοδοτεί τη συσσώρευση μόλυνσης στο εσωτερικό. Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z1S δεν προσφέρει επιλογές επιτόπιας επισκευής—αν αποτύχει το εσωτερικό συγκρότημα σωλήνων, αντικαθιστάτε ολόκληρη τη μονάδα.
Η θερμοκρασία επηρεάζει την απόδοση της πλάκας σάντουιτς της βαλβίδας ελέγχου. Το Z1S λειτουργεί από -20°C έως +80°C, ταιριάζοντας με τα περισσότερα εύρη θερμοκρασίας του υδραυλικού υγρού. Το ιξώδες του υγρού πρέπει να παραμένει μεταξύ 2,8 και 500 τετραγωνικά χιλιοστά ανά δευτερόλεπτο. Εκτός αυτών των περιοχών, η βαλβίδα μπορεί να μην ανοίξει στην καθορισμένη πίεση ρωγμής ή να εμφανίσει διαρροές.
Αντιμετώπιση προβλημάτων Κοινά ζητήματα πλάκας σάντουιτς βαλβίδας ελέγχου Z1S
Όταν μια πλάκα σάντουιτς βαλβίδας αντεπιστροφής δεν ανοίγει, η μόλυνση προκαλεί συνήθως το πρόβλημα. Η έκπλυση του συστήματος σύμφωνα με τα πρότυπα καθαριότητας ISO επιλύει συχνά προβλήματα κολλήματος. Εάν το ξέπλυμα δεν λειτουργεί, το ελατήριο μπορεί να έχει κουραστεί και να χρειάζεται αντικατάσταση—που σημαίνει αντικατάσταση ολόκληρης της βαλβίδας.
Η υπερβολική διαρροή μέσω της πλάκας σάντουιτς της βαλβίδας αντεπιστροφής Z1S συνήθως οδηγεί σε φθαρμένα στεγανοποιητικά ή σε χρήση υγρού που δεν είναι συμβατό με το υλικό στεγανοποίησης. Βεβαιωθείτε ότι χρησιμοποιείτε τον σωστό τύπο υδραυλικού λαδιού και ότι οι τσιμούχες ταιριάζουν με την εφαρμογή σας. Τα υγρά βιολογικής βάσης απαιτούν διαφορετικές σφραγίσεις από τα τυπικά ορυκτέλαια.
Η υψηλή πτώση πίεσης στη βαλβίδα υποδηλώνει ότι μπορεί να έχετε επιλέξει λάθος πίεση ρωγμής ή ότι τα υπολείμματα περιορίζουν τη ροή. Η πλάκα σάντουιτς της βαλβίδας αντεπιστροφής πρέπει να παρουσιάζει σταδιακή αύξηση της πίεσης με την παροχή. Ένα ξαφνικό άλμα στην πτώση πίεσης υποδηλώνει εσωτερική απόφραξη που απαιτεί αντικατάσταση βαλβίδας.
Η θορυβώδης λειτουργία προέρχεται συχνά από τη σπηλαίωση - όταν η ταχύτητα του υγρού γίνεται πολύ υψηλή και δημιουργεί φυσαλίδες ατμού που καταρρέουν βίαια. Η προσθήκη απόσβεσης ροής ανάντη ή η μετάβαση σε πλάκα σάντουιτς βαλβίδας αντεπιστροφής με μεταλλικά στεγανοποιητικά μπορεί να μειώσει τον θόρυβο σπηλαίωσης. Μερικές φορές η αύξηση της πίεσης του συστήματος εξαλείφει τις συνθήκες που προκαλούν τη σπηλαίωση.
Σύγκριση της πλάκας σάντουιτς βαλβίδας ελέγχου Z1S με άλλες επιλογές
Οι εσωτερικές βαλβίδες αντεπιστροφής κοστίζουν λιγότερο από τις πλάκες σάντουιτς, αλλά καταλαμβάνουν περισσότερο χώρο και χρειάζονται πρόσθετες συνδέσεις εύκαμπτων σωλήνων. Η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z1S ενσωματώνεται απευθείας στη στοίβα των βαλβίδων σας, εξαλείφοντας τέσσερα άκρα εύκαμπτων σωλήνων και τα πιθανά σημεία διαρροής τους. Για συστήματα που τοποθετούνται σε πολλαπλή, η σχεδίαση σάντουιτς είναι πιο λογική.
Οι βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο προσφέρουν δυνατότητες τηλεχειρισμού που δεν διαθέτει η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z1S. Ωστόσο, απαιτούν πρόσθετες πιλοτικές γραμμές και βαλβίδες ελέγχου, προσθέτοντας πολυπλοκότητα που μπορεί να μην χρειάζεται το σύστημά σας. Για απλό μονόδρομο έλεγχο ροής, το απευθείας χειριζόμενο Z1S παρέχει αξιόπιστη απόδοση χωρίς επιπλέον εξαρτήματα.

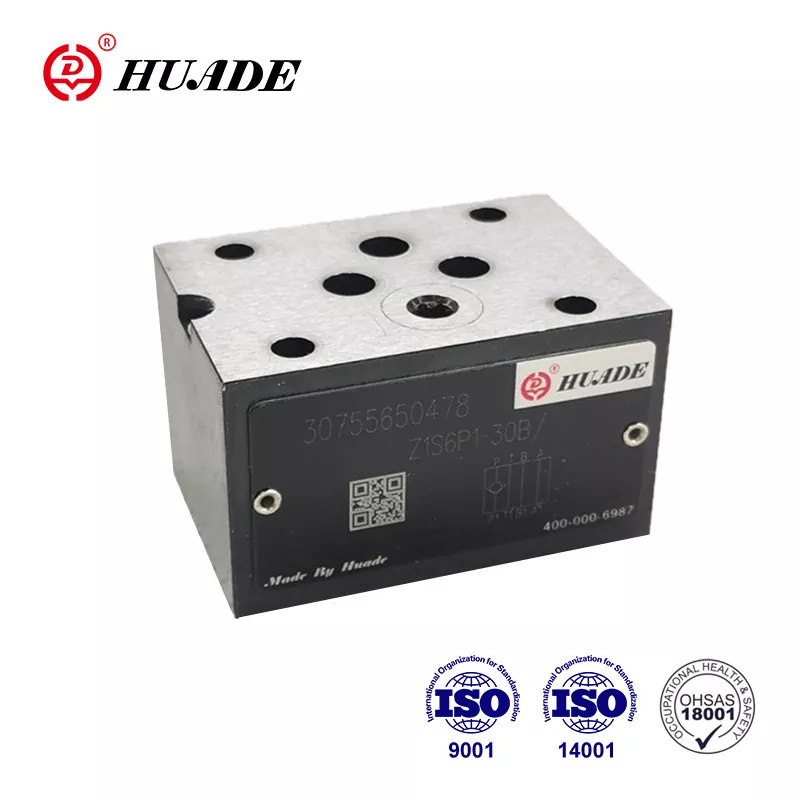

Εναλλακτικοί κατασκευαστές όπως οι Huade και Hengli παράγουν πλάκες σάντουιτς με βαλβίδα αντεπιστροφής συμβατές με τα πρότυπα ISO 4401. Αυτές οι επιλογές μπορεί να κοστίζουν 30 έως 50 τοις εκατό λιγότερο από τις γνήσιες μονάδες Bosch Rexroth. Η ποιότητα συνήθως ικανοποιεί τις απαιτήσεις για μη κρίσιμες εφαρμογές, αλλά οι αυθεντικές βαλβίδες Z1S προσφέρουν αποδεδειγμένη αξιοπιστία σε απαιτητικά περιβάλλοντα.
Αξιοποιήστε στο έπακρο την πλάκα σάντουιτς βαλβίδας ελέγχου Z1S
Η πλάκα σάντουιτς βαλβίδας ελέγχου Z1S παρέχει αξιόπιστο μονόδρομο έλεγχο ροής όταν ταιριάζετε τη βαλβίδα με την εφαρμογή σας. Η επιλογή της σωστής πίεσης ρωγμής, του τύπου στεγανοποίησης και του μεγέθους εξασφαλίζει βέλτιστη απόδοση. Η σωστή εγκατάσταση με σωστή ροπή και προετοιμασία της επιφάνειας αποτρέπει τις διαρροές. Η διατήρηση καθαρού υγρού και η παραμονή εντός των ορίων θερμοκρασίας παρατείνει τη διάρκεια ζωής.
Αυτή η πλάκα σάντουιτς με βαλβίδα αντεπιστροφής λειτουργεί σε συστήματα που κυμαίνονται από πίεση 0,5 bar έως 350 bar και χειρίζεται ορυκτέλαια ή βιοδιασπώμενα υγρά με κατάλληλες σφραγίδες. Η συμπαγής βάση σάντουιτς μειώνει τις απαιτήσεις χώρου ενώ παρέχει λειτουργία χωρίς διαρροές. Είτε σχεδιάζετε ένα νέο υδραυλικό σύστημα είτε αναβαθμίζετε ένα υπάρχον, η πλάκα σάντουιτς βαλβίδας αντεπιστροφής Z1S προσφέρει μια δοκιμασμένη λύση για έλεγχο κατευθυντικής ροής.
Για λεπτομερείς προδιαγραφές και πληροφορίες παραγγελιών, η Bosch Rexroth παρέχει ολοκληρωμένα φύλλα δεδομένων μέσω των διανομέων της. Αφιερώνοντας χρόνο για την εξέταση αυτών των εγγράφων, μπορείτε να επιλέξετε την ακριβή παραλλαγή πλάκας σάντουιτς βαλβίδας ελέγχου Z1S που απαιτεί η εφαρμογή σας.
