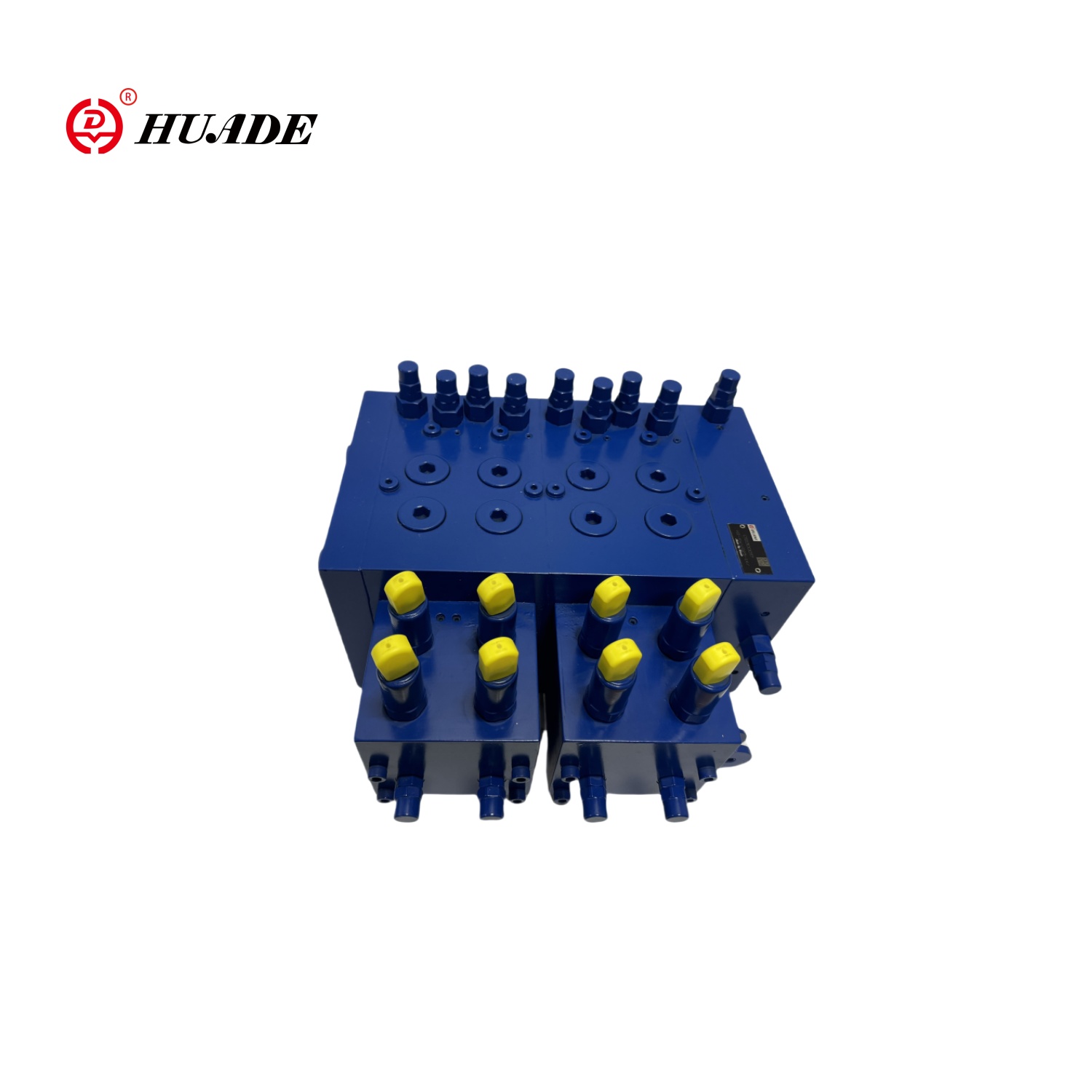

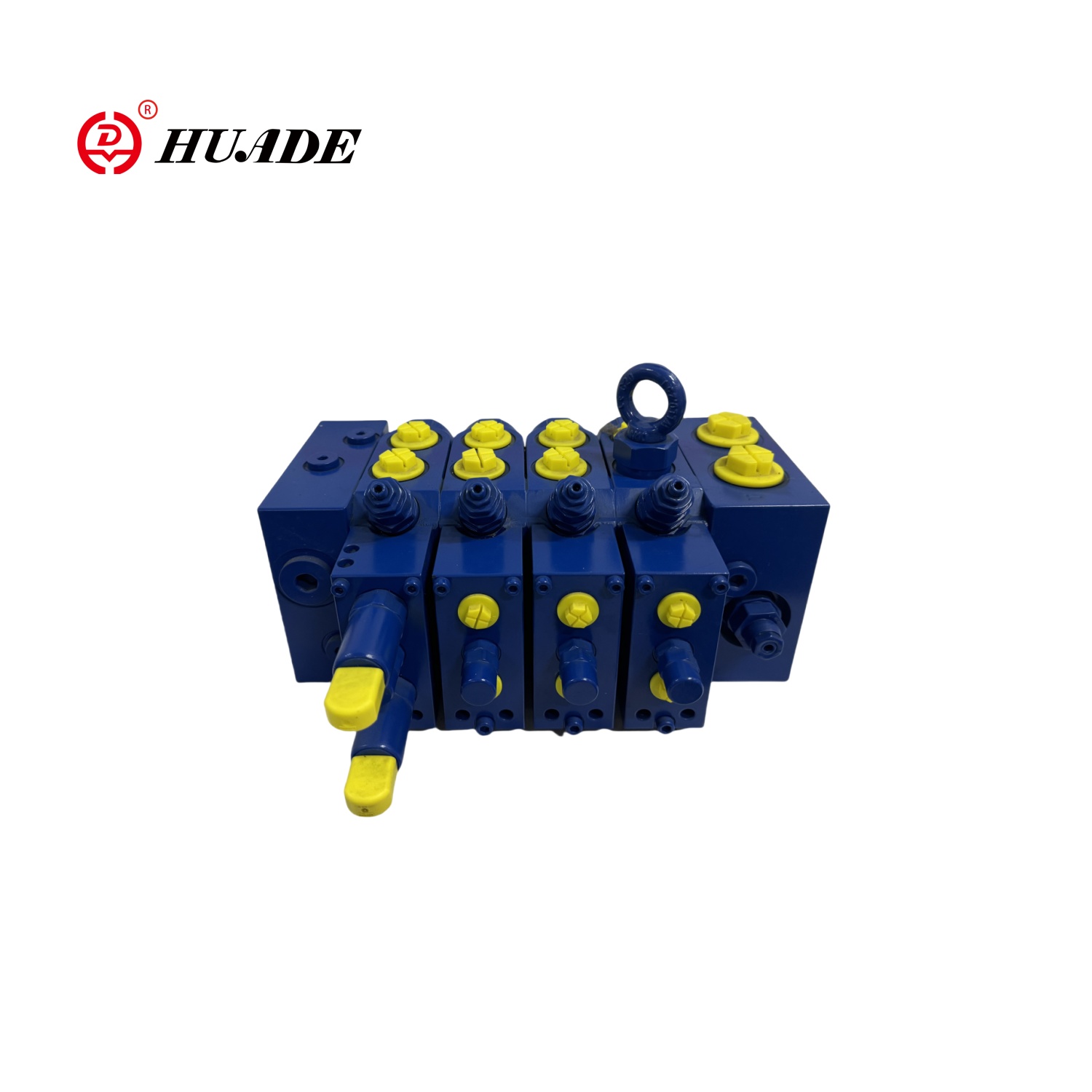

Φορτίο ευαίσθητη στη βαλβίδα πολλαπλών διαδρομών

Model:MWV18-2X

Ως διανομέας του Huade Hydraulic, το Huafilter προμηθεύει την ευαίσθητη βαλβίδα πολλαπλών διαδρομών Huade Load. Η σειρά MWV Valve MWV της Huade είναι κατάλληλη για υδραυλικό σύστημα μεταβλητής αντλίας. Η Huade Hydraulic είναι ένας κορυφαίος κατασκευαστής στην υδραυλική βιομηχανία της Κίνας. Οι βαλβίδες πολλαπλών διαδρομών της Huade είναι υψηλής ποιότητας και χαμηλής τιμής και έχει υψηλή φήμη στην αγορά. Έχουμε βιώσει μηχανικούς που μπορούν να παρέχουν τεχνική υποστήριξη.

Αποστολή Ερώτησης Λήψη PDF

περιγραφή προϊόντος

Μία βαλβίδα πολλαπλών διαδρομών που είναι ευαίσθητη στο φορτίο είναι μια βαλβίδα που τροφοδοτεί τα σήματα αλλαγής της πίεσης, της ροής και της ισχύος στη βαλβίδα για να πραγματοποιήσουν τη λειτουργία ελέγχου. Μπορεί να ρυθμίσει αυτόματα τη ροή σύμφωνα με την αλλαγή φορτίου για να διατηρήσει τη σταθερότητα και την αποτελεσματικότητα του συστήματος. Η ευαίσθητη σε φορτίο βαλβίδα πολλαπλών διαδρομών είναι συνήθως εξοπλισμένη με αισθητήρα πίεσης για να παρακολουθεί τις αλλαγές υδραυλικής πίεσης στο σύστημα σε πραγματικό χρόνο.

Παράμετρος προϊόντος της βαλβίδας πολλαπλών διαδρομών ευαίσθητης φόρτωσης

Γενικά
Τοποθεσία εγκατάστασης		Χωρίς απαίτηση
Λιμάνι πετρελαίου		Το νήμα του σωλήνα IS0228/1
Βάρος	Είσοδος πετρελαίου (πλευρά) (kg)	7
	Βαλβίδα κατεύθυνσης, υδραυλική (kg)	7.1
	Βαλβίδα κατεύθυνσης, ηλεκτρο-υδραυλικό (kg）	7.5
	Τέλος (kg）	5.8
Υδραυλικό πετρέλαιο και κλίμακα θερμοκρασίας περιβάλλοντος (℃)		-20 έως 80
Υδραυλικός
Ροή	Θύρα P Q L/min	300 με ενδιάμεση είσοδο πετρελαίου
	L/min	200 με πλευρική είσοδο πετρελαίου
	Θύρα a 、 b q l/min	150 με συνάρτηση αντισταθμιστή πίεσης και φόρτωσης (τύπος S)
	L/min	190 με αντισταθμιστή πίεσης, χωρίς λειτουργία συγκράτησης φορτίου (τύπος t)
	L/min	200 αντισταθμιστής πίεσης (τύπος C)
Ονομαστική πίεση p bar		350
Μέγιστη πίεση λειτουργίας ανά θύρα	P p bar	350
	A, b p bar	420
	Ls p bar	330
	T p bar	30
	Και p bar	Χωρίς επιστροφή πίεσης στη δεξαμενή
Μέγιστη πιλοτική πίεση ανά θύρα	X p bar	35
Μέγιστη πιλοτική πίεση ανά θύρα	a, b p bar	35
Εύρος πιλοτικής πίεσης	Υδραυλικό p bar	8,5 έως 22,5
Εύρος πιλοτικής πίεσης	Electro-hydraulic p bar	6,5 έως 17,2
Απαιτούμενη διαφορική πίεση ελέγχου της βαλβίδας πολλαπλών διαδρομών	B-τύπος και C-Type P Bar	18
	Τ-τύπου P Bar	25
Λειτουργία βαλβίδας ανακούφισης LS (γραμμή ρύθμισης)		50 to 149; 150 to 330
Υδραυλικό έλαιο		DIN51524 Ορυκτέλαιο
Περιοχή ιξώδους v mm²/μικρό		10 έως 380
Επιτρεπτό επίπεδο μόλυνσης υδραυλικού ελαίου		20/18/15 επίπεδο
Επίπεδο καθαριότητας σύμφωνα με το IS04406 (c)		Συνιστάται να χρησιμοποιείτε ένα φίλτρο με ελάχιστη ακρίβεια διήθησης του β10≥75
Ηλεκτρονικές συσκευές
Ηλεκτρική βαλβίδα ελέγχου πιλότου		Βαλβίδα μεταγωγής TM1005110
Ηλεκτρική βαλβίδα ελέγχου πιλότου		Αναλογική βαλβίδα TM82002

Χαρακτηριστικά και εφαρμογή της βαλβίδας πολλαπλών διαδρομών ευαίσθητης φόρτωσης

Χαρακτηριστικά:

▶ Αναλογική κατευθυντική βαλβίδα για έλεγχο ροής ανεξάρτητα από την πίεση φορτίου

▶ Δομή τύπου τσιπ

▶ με λειτουργία αντιστάθμισης πίεσης φορτίου

▶ Υψηλή επαναληψιμότητα και χαμηλή υστέρηση

▶ μπορεί να ρυθμιστεί από τον περιοριστή του εγκεφαλικού επεισοδίου

▶ Βαλβίδα υπερχείλισης με λειτουργία πλήρωσης λαδιού

Πίεση	300bar
Ροή	120L/λεπτό
Ονομαστική πίεση	250bar (πλευρά αντλίας)
Ονομαστική πίεση	300bar (πλευρά ενεργοποιητή)
Μέγιστη ροή
(Πλευρά αντλίας)	200L/min (πλευρική είσοδος λαδιού)
(Πλευρά αντλίας)	200L/min (ενδιάμεση είσοδος πετρελαίου)
(Πλευρά ενεργοποιητή)	200L/min (με λειτουργία συγκράτησης φορτίου)
	190L/λεπτό (με αντισταθμιστή πίεσης)
	150L/λεπτό (με αντισταθμιστή πίεσης και βαλβίδα συγκράτησης φορτίου)

Εφαρμογή:

Οι βαλβίδες πολλαπλών διαδρομών που ανιχνεύουν φορτίου έχουν χρησιμοποιηθεί ευρέως σε πολλούς τομείς λόγω της εξαιρετικής απόδοσής τους, όπως μηχανήματα κατασκευής, γεωργικά μηχανήματα, βιομηχανική παραγωγή, ανυψωτικά μηχανήματα και μηχανήματα μεταφοράς, μηχανήματα εξόρυξης, πλοία και θαλάσσια μηχανική.
