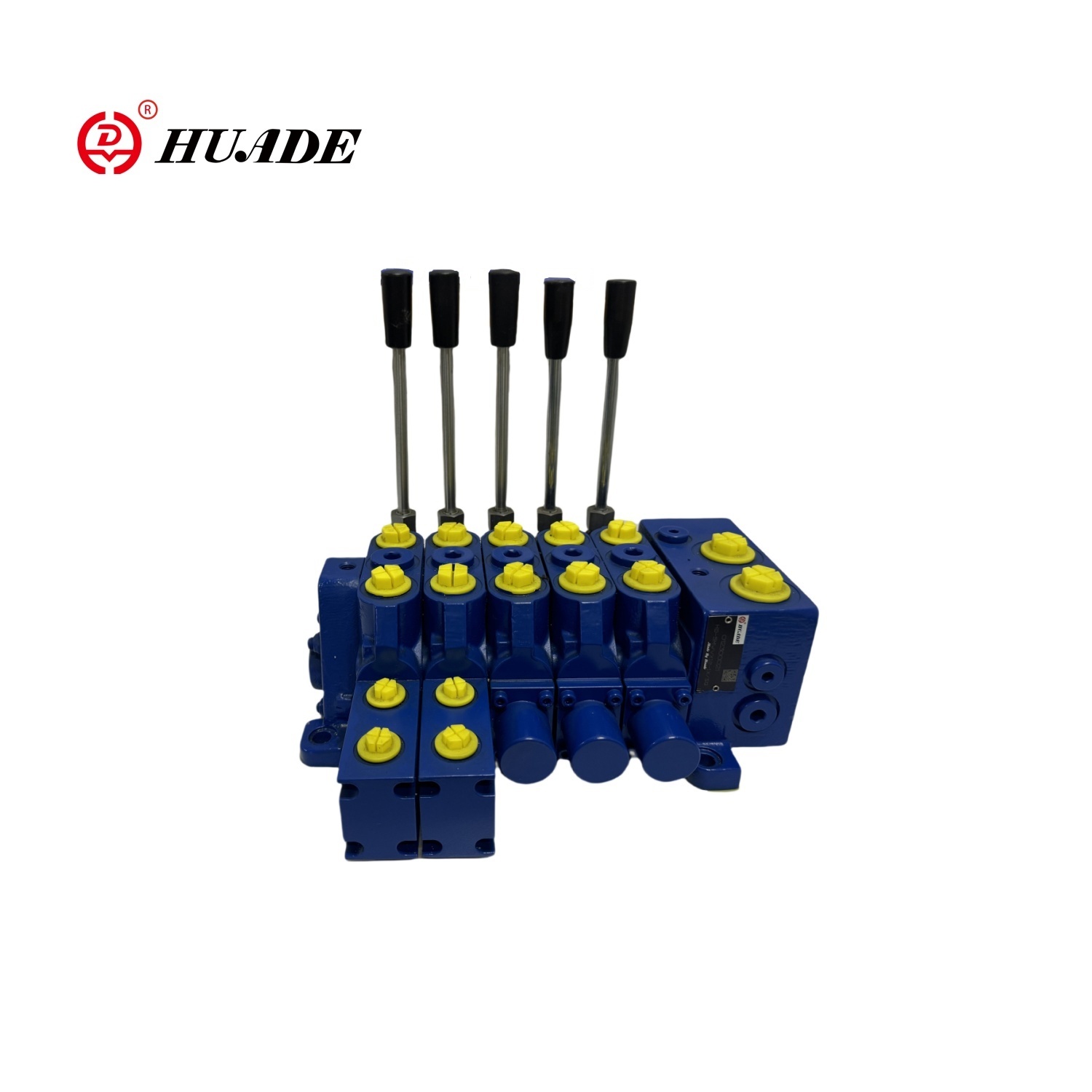

Η βαλβίδα πολλαπλών διαδρομών MWVX12-1X ισχύει κυρίως σε τομείς όπως μηχανήματα κατασκευής, μηχανήματα οδήγησης σωρού και άλλα. Διαθέτει λειτουργία αντιστάθμισης πίεσης (αντιστάθμιση μετά την βαλβίδα). Η κατανομή ροής υιοθετεί έναν τρόπο κατανομής ανεξάρτητης για το φορτίο, γνωστή ως σύστημα LUDV (ανίχνευση φορτίου και εκφόρτωση με κατευθυντικές βαλβίδες και αντλία μετατόπισης μετατόπισης). Κάτω από τις δύο συνθήκες ανεπάρκειας και κορεσμού ροής, όλες οι ενέργειες εκτέλεσης μπορούν να λειτουργούν κανονικά. Το προϊόν υιοθετεί ένα αρθρωτό σχέδιο, επιτρέποντας ευέλικτο συνδυασμό ανάλογα με τις ανάγκες των χρηστών.
| Γενικά | ||||||
| Βάρος | Βαλβίδα πολλαπλών διαδρομών ενός τεμαχίου (kg) | 5.5 | ||||
| Τελική πλάκα | 1.5 | |||||
| Εισαγωγή πετρελαίου | 7 | |||||
| Τοποθεσία εγκατάστασης | Οποιαδήποτε τοποθεσία | |||||
| Τύπος θύρας πετρελαίου | Σύνδεση με σπείρωμα | |||||
| Υδραυλικές παράμετροι | ||||||
| Ονομαστική ροή | Είσοδος πετρελαίου P (L/min) | 120 | ||||
| Λιμάνι πετρελαίου εργασίας A, B (L/min) | 70 | |||||
| Ονομαστική πίεση | LS (μπαρ) | 250 | ||||
| Μέγιστη πίεση λειτουργίας της θύρας πετρελαίου | P (μπαρ) | 250 | ||||
| Α, Β (μπαρ) | 300 | |||||
| T (bar) | 20 | |||||
| Α, Β (μπαρ) | 35 | |||||
| Μέγιστη πιλοτική πίεση στη θύρα λαδιού | Χρησιμοποιήστε μια καμπύλη ελέγχου από 6 έως 25 bar και βεβαιωθείτε ότι η πίεση εισόδου λαδιού (ελάχιστη 3 bar) | |||||
| Σειρά | ||||||
| Υδραυλικό έλαιο | DIN51524 Ορυκτέλαιο ή VDMA24569 HEES | |||||
| Εύρος θερμοκρασίας υδραυλικού λαδιού (℃) | -20 έως 80 | |||||
| Περιοχή ιξώδους v mm2/s | 10 έως 380 | |||||
| Επιτρεπτό επίπεδο μόλυνσης υδραυλικού ελαίου | 20/18/16 επίπεδο | |||||
| Επίπεδο καθαριότητας σύμφωνα με το IS04406 (c) | Συνιστάται να χρησιμοποιείτε ένα φίλτρο με ελάχιστη ακρίβεια διήθησης του β10≥75 | |||||
| Οδηγός εφαρμογής | Θύρα ελαίου κυκλώματος | |||||
| P, T (α) | P, t (s) | M, ls | Α, Β, Ρ3 | α, β | ||
| Σφίγγοντας σωληνώσεων σφίγγας (nm) | 50 | 70 | 20 | 50 | 20 | |
| Ρύθμιση πίεσης συστήματος | Ρύθμιση με βαλβίδα ανακούφισης πίεσης LS | |||||
| Σημείωση: Μην ψεκάζετε το μπλοκ βαλβίδας απευθείας με υγρό υπό πίεση | ||||||
Χαρακτηριστικά:
| Πίεση | 300bar |
| Ροή | 120L/λεπτό |
| Ονομαστική πίεση | 250bar (πλευρά αντλίας) |
| 300bar (πλευρά ενεργοποιητή) |
1. Κατανομή ανεξάρτητης πίεσης πίεσης (LUDV)
Για μεταβλητές αντλίες/για αντλίες σταθερής μετατόπισης
Ενσωματωμένη βαλβίδα συγκράτησης φορτίου
Λειτουργία εκφόρτωσης
2. Καλό χαρακτηριστικά απόκρισης
3. Ενεργοποιήστε την τιμή αιχμής
4.Flush και ψύξη
5. Λίγο κίνδυνος σπηλαίωσης
6. Δομή: είσοδος λαδιού. μπορεί να επεκταθεί μέσω σύνδεσης τσιπ (μέγιστες 8 συνδέσεις στη μία πλευρά, έως και 16 συνδέσεις με ενδιάμεση σύνδεση)
7. Μορφή ελέγχου: υδραυλικός έλεγχος. χειροκίνητη ροή ελέγχου. υδραυλικό και χειροκίνητο έλεγχο σύνθεσης
8. Αποζημίωση πίεσης. υψηλή επαναληψιμότητα. χαμηλή υστέρηση
9. Περιοριστής διαδρομής πυρήνα μπορεί να χρησιμοποιηθεί για τη ρύθμιση της ροής
10. Βαλβίδα ανακούφισης φόρτωσης: Βαλβίδα συμπαγούς κασέτας μεγάλου μεγέθους με πιλότο
11.LS Λειτουργία περιορισμού πίεσης: Χρησιμοποιείται για ολόκληρη τη βαλβίδα πολλαπλών διαδρομών
Εφαρμογή:
Η βαλβίδα πολλαπλών διαδρομών MWVX12-1X ισχύει κυρίως σε τομείς όπως μηχανήματα κατασκευής, μηχανήματα οδήγησης σωρού και άλλα.
