Όταν εργάζεστε με υδραυλικά συστήματα σε εργοστάσια ή σε κατασκευαστικό εξοπλισμό, ένα εξάρτημα εμφανίζεται ξανά και ξανά: η βαλβίδα ελέγχου κατεύθυνσης. Η Rexroth 4WE 6 E είναι μια από τις πιο ευρέως χρησιμοποιούμενες βαλβίδες στα βιομηχανικά υδραυλικά και για καλό λόγο. Αυτή η βαλβίδα ελέγχει τον τρόπο με τον οποίο κινείται το υδραυλικό υγρό μέσω ενός συστήματος, πράγμα που σημαίνει ότι ελέγχει τον τρόπο κίνησης και λειτουργίας των μηχανών.
Το 4WE 6 E είναι αυτό που οι μηχανικοί ονομάζουν βαλβίδα κατεύθυνσης καρουλιού που λειτουργεί με ηλεκτρομαγνητική βαλβίδα. Αυτό ακούγεται περίπλοκο, αλλά η βασική ιδέα είναι απλή. Όταν η ηλεκτρική ενέργεια ρέει προς την ηλεκτρομαγνητική βαλβίδα (ένα ηλεκτρομαγνητικό πηνίο), σπρώχνει ένα μεταλλικό καρούλι μέσα στο σώμα της βαλβίδας. Αυτή η κίνηση του καρουλιού ανακατευθύνει το υδραυλικό υγρό από τη μια θύρα στην άλλη, αλλάζοντας την κατεύθυνση που κινείται ένας υδραυλικός κύλινδρος ή κινητήρας. Όταν σταματήσει η ηλεκτρική ενέργεια, ένα ελατήριο σπρώχνει το καρούλι πίσω στην αρχική του θέση.
Τι κάνει το 4WE 6 E διαφορετικό
Το "E" στο όνομα του μοντέλου σας λέει κάτι σημαντικό για τη σχεδίαση αυτής της βαλβίδας. Σημαίνει ότι η βαλβίδα χρησιμοποιεί μια ηλεκτρομαγνητική βαλβίδα υγρού πείρου, όπου το ηλεκτρομαγνητικό πηνίο βρίσκεται σε επαφή με το υδραυλικό υγρό. Αυτή η σχεδιαστική επιλογή έχει πολλά πλεονεκτήματα. Το λάδι βοηθά στην ψύξη της ηλεκτρομαγνητικής βαλβίδας, μειώνει τον θόρυβο λειτουργίας και παρατείνει τη διάρκεια ζωής του εξαρτήματος. Μπορείτε ακόμη και να περιστρέψετε την ηλεκτρομαγνητική βαλβίδα κατά 360 μοίρες στις περισσότερες εκδόσεις, γεγονός που διευκολύνει την εγκατάσταση σε στενούς χώρους.
Η βαλβίδα ακολουθεί το πρότυπο NG6, το οποίο ονομάζεται επίσης CETOP 3 ή D03 σε διάφορα μέρη του κόσμου. Αυτή η τυποποίηση έχει μεγαλύτερη σημασία από όσο νομίζετε. Σημαίνει ότι η βαλβίδα ταιριάζει σε τυπικές πλάκες στερέωσης και μπορεί να αντικατασταθεί με παρόμοιες βαλβίδες από Parker, Vickers ή Argo Hytos χωρίς να αλλάξετε την υδραυλική πολλαπλή σας. Για τις ομάδες συντήρησης, αυτή η δυνατότητα εναλλαγής μειώνει το χρόνο διακοπής λειτουργίας όταν χρειάζεστε γρήγορα ανταλλακτικό.
Η Rexroth βαθμολογεί το 4WE 6 E για πιέσεις έως και 350 bar, που ισούται με περίπου 5.076 PSI. Η μέγιστη χωρητικότητα ροής φτάνει τα 80 λίτρα ανά λεπτό σε εκδόσεις με DC ή περίπου 21 γαλόνια ανά λεπτό. Αυτοί οι αριθμοί τοποθετούν τη βαλβίδα στην κατηγορία υψηλής απόδοσης για το μέγεθός της. Θα το βρείτε να ελέγχει τα πάντα, από τις μηχανές χύτευσης με έγχυση μέχρι τα υδραυλικά συστήματα σε εκσκαφείς και εξοπλισμό εξόρυξης.
Πώς λειτουργεί πραγματικά η βαλβίδα
Μέσα στο σώμα της βαλβίδας, το καρούλι κινείται μπρος-πίσω για να συνδέσει διαφορετικές θύρες. Η βαλβίδα έχει τέσσερις κύριες θύρες που οι μηχανικοί χαρακτηρίζουν P, T, A και B. Η θύρα P συνδέεται με την υδραυλική αντλία σας, η οποία παρέχει υγρό υπό πίεση. Η θύρα T συνδέεται με τη δεξαμενή ή τη δεξαμενή όπου επιστρέφει το υγρό. Οι θύρες Α και Β συνδέονται στον υδραυλικό σας ενεργοποιητή, όπως οι δύο πλευρές ενός κυλίνδρου.
Όταν ενεργοποιείτε τη μία ηλεκτρομαγνητική βαλβίδα, η μπομπίνα μετατοπίζεται για να συνδέσει το P στο A και το B στο T. Αυτό στέλνει υγρό υπό πίεση στη μία πλευρά του κυλίνδρου σας ενώ αποστραγγίζει την άλλη πλευρά πίσω στη δεξαμενή. Ενεργοποιήστε την άλλη ηλεκτρομαγνητική βαλβίδα και οι συνδέσεις αντιστρέψτε. Τώρα το P συνδέεται στο B και το A συνδέεται στο T, μετακινώντας τον κύλινδρο σας προς την αντίθετη κατεύθυνση. Στην κεντρική θέση χωρίς ηλεκτρομαγνητική βαλβίδα, οι εκδόσεις με κέντρο το ελατήριο κρατούν το καρούλι σε ουδέτερη θέση που εμποδίζει όλες τις θύρες.
Η βαλβίδα έρχεται σε διαφορετικές διαμορφώσεις καρούλι που οι μηχανικοί ονομάζουν "σύμβολα". Το σύμβολο Ε είναι κοινό για βαλβίδες τριών θέσεων με κεντράρισμα ελατηρίου. Όταν η βαλβίδα κάθεται στην κεντρική της θέση, όλες οι θύρες είναι μπλοκαρισμένες. Το σύμβολο HA αντιπροσωπεύει μια βαλβίδα δύο θέσεων με επιστροφή ελατηρίου, που χρησιμοποιείται όταν χρειάζεστε μόνο κίνηση προς μία κατεύθυνση. Ορισμένες εφαρμογές χρησιμοποιούν εκδόσεις αναστολής με την ένδειξη "OF", όπου ένας μηχανικός πείρος κλειδώνει το καρούλι στη θέση του μόλις μετακινηθεί. Αυτές οι βαλβίδες συγκράτησης χρειάζονται μόνο έναν σύντομο ηλεκτρικό παλμό για να αλλάξουν θέσεις, γεγονός που εξοικονομεί ενέργεια σε συστήματα που διατηρούν τη θέση τους για μεγάλα χρονικά διαστήματα.
Θεωρήσεις πίεσης και σχεδιασμός συστήματος
Ένας αριθμός απαιτεί προσοχή όταν σχεδιάζετε συστήματα χρησιμοποιώντας το 4WE 6 E: η μέγιστη πίεση στη θύρα δεξαμενής. Ενώ οι θύρες P, A και B μπορούν να χειριστούν 350 bar, η θύρα T συνήθως φτάνει τα 160 bar, αν και ορισμένες παραλλαγές φτάνουν τα 210 bar. Αυτή η διαφορά δημιουργεί έναν σημαντικό σχεδιαστικό περιορισμό. Όταν λειτουργείτε τη βαλβίδα στη μέγιστη πίεση λειτουργίας με συγκεκριμένα σύμβολα καρουλιού, η Rexroth προειδοποιεί ότι η θύρα T πρέπει να χρησιμοποιείται ως γραμμή αποστράγγισης, όχι ως γραμμή επιστροφής που μπορεί να δει αντίθλιψη από τη δεξαμενή σας ή άλλα εξαρτήματα.
Αυτός ο περιορισμός πίεσης συνδέεται με τον τρόπο λειτουργίας των βαλβίδων μπομπίνας εσωτερικά. Τα στενά διάκενα μεταξύ της μπομπίνας και του σώματος της βαλβίδας που επιτρέπουν τη λειτουργία της βαλβίδας δημιουργούν επίσης εσωτερική διαρροή. Αυτό δεν είναι ελάττωμα. είναι ένα εγγενές χαρακτηριστικό του σχεδιασμού της βαλβίδας μπομπίνας. Καθώς η βαλβίδα φθείρεται με την πάροδο του χρόνου, αυτή η εσωτερική διαρροή αυξάνεται σταδιακά. Το υγρό που διαρρέει πρέπει να πάει κάπου, γι' αυτό το όριο πίεσης της θύρας της δεξαμενής έχει σημασία για τη μακροπρόθεσμη αξιοπιστία.
Μια άλλη ανησυχία που σχετίζεται με την πίεση εμφανίζεται με τους διαφορικούς κυλίνδρους, όπου η περιοχή της πλευράς της ράβδου είναι μικρότερη από την περιοχή της πλευράς του εμβόλου. Εάν το σύμβολο της βαλβίδας σας εμποδίζει την επιστροφή στην πλευρά της ράβδου κατά τη διάρκεια συγκεκριμένων συνθηκών μεταγωγής, η αναλογία επιφάνειας μπορεί να εντείνει την πίεση στο θάλαμο της ράβδου πέρα από την ονομαστική τιμή των 350 bar της βαλβίδας. Αυτό το φαινόμενο ονομάζεται εντατικοποίηση της πίεσης και μπορεί να καταστρέψει τους κυλίνδρους ή ακόμη και να προκαλέσει επικίνδυνες βλάβες. Η λύση περιλαμβάνει την προσθήκη εξωτερικών ανακουφιστικών βαλβίδων στην πλευρά της ράβδου των διαφορικών κυλίνδρων ή την επιλογή συμβόλων μπομπίνας που δεν δημιουργούν αυτήν την κατάσταση μπλοκαρίσματος.
Ηλεκτρικές προδιαγραφές και επιλογές ελέγχου
Το 4WE 6 E λειτουργεί με ηλεκτρικά τροφοδοτικά DC και AC. Οι κοινές τάσεις συνεχούς ρεύματος περιλαμβάνουν 12, 24, 96 και 205 βολτ. Οι εκδόσεις AC λειτουργούν συνήθως με 110/120 ή 230 βολτ στα 50 ή 60 Hz. Ο ηλεκτρικός σύνδεσμος ακολουθεί το πρότυπο EN 175301-803 με τριπολικό σχεδιασμό που περιλαμβάνει δύο συνδέσεις ρεύματος και μια γείωση. Οι περισσότερες εκδόσεις περιλαμβάνουν ενσωματωμένες διόδους καταστολής για προστασία από αιχμές τάσης όταν σβήνει η ηλεκτρομαγνητική βαλβίδα.
Για εφαρμογές σε επικίνδυνες περιοχές, η Rexroth προσφέρει αντιεκρηκτικές εκδόσεις με την ένδειξη XE ή VE1. Αυτές οι παραλλαγές πληρούν τα πρότυπα ATEX για ευρωπαϊκές εγκαταστάσεις ή τις απαιτήσεις NEC 505/Class I Zone 1 για τοποθεσίες στη Βόρεια Αμερική. Τα αντιεκρηκτικά περιβλήματα και οι εγγενώς ασφαλείς ηλεκτρομαγνητικές βαλβίδες επιτρέπουν στη βαλβίδα να λειτουργεί με ασφάλεια σε περιβάλλοντα με εύφλεκτα αέρια ή ατμούς, όπως χημικά εργοστάσια ή υπεράκτιες πλατφόρμες πετρελαίου.
Η επιλογή detent με την ένδειξη "OF" παρέχει σημαντικά πλεονεκτήματα για την ενεργειακή απόδοση. Αντί να διατηρείτε μια ηλεκτρομαγνητική βαλβίδα ενεργοποιημένη συνεχώς για να κρατά τη θέση της, στέλνετε έναν παλμό 100 χιλιοστών του δευτερολέπτου για να μετακινήσετε το καρούλι και, στη συνέχεια, το μηχανικό σύστημα συγκράτησης το κλειδώνει στη θέση του. Αυτό μειώνει την παραγωγή θερμότητας, παρατείνει τη διάρκεια ζωής της ηλεκτρομαγνητικής βαλβίδας και μειώνει την κατανάλωση ηλεκτρικής ενέργειας. Οι κατασκευαστές εργαλειομηχανών χρησιμοποιούν αυτή τη δυνατότητα για υδραυλικά συστήματα σύσφιξης που πρέπει να συγκρατούν σταθερά τα τεμάχια εργασίας κατά τη διάρκεια μακρών εργασιών κατεργασίας.
Υλικά συμβατότητας υγρών και στεγανοποίησης
Το τυπικό 4WE 6 E συνοδεύεται από σφραγίδες NBR (καουτσούκ νιτριλίου) που λειτουργούν με τα περισσότερα υδραυλικά λιπαντικά με βάση τα ορυκτά που πληρούν τις προδιαγραφές HLP ή HVLP. Οι σφραγίδες NBR χειρίζονται επίσης πυρίμαχα υγρά σε νερό-γλυκόλη στην κατηγορία HFC. Ωστόσο, εάν το σύστημά σας χρησιμοποιεί βιοδιασπώμενα υδραυλικά υγρά όπως HETG, HEES ή HEPG ή συνθετικά πυρίμαχα υγρά όπως HFDU ή HFDR, πρέπει να προσδιορίσετε σφραγίδες FKM (φθοράνθρακα) κατά την παραγγελία.
Η λάθος λήψη του υλικού στεγανοποίησης προκαλεί ταχεία φθορά και αστοχία του συστήματος. Εάν αντικαθιστάτε τσιμούχες κατά τη συντήρηση, ελέγξτε τι υγρό χρησιμοποιεί το σύστημά σας πριν παραγγείλετε ανταλλακτικά. Το κιτ στεγανοποίησης NBR φέρει τον αριθμό ανταλλακτικού 3492432, ενώ το κιτ FKM είναι 3120269. Η χρήση λανθασμένου κιτ σημαίνει ότι θα σκίσετε ξανά τη βαλβίδα σε μερικούς μήνες μετά τη διόγκωση, τη ρωγμή ή την αποσύνθεση των ασυμβίβαστων σφραγίδων.
Η Rexroth προσδιορίζει ότι το υδραυλικό υγρό πρέπει να πληροί τα πρότυπα καθαριότητας ISO 4406 Class 20/18/15. Αυτός ο κωδικός τριών αριθμών υποδεικνύει τη μέγιστη μέτρηση σωματιδίων σε διαφορετικές περιοχές μεγέθους. Το καθαρότερο υγρό μειώνει τη φθορά στις επιφάνειες της μπομπίνας και της οπής με μηχανική ακρίβεια. Το μολυσμένο υγρό επιταχύνει τη φθορά, αυξάνει την εσωτερική διαρροή και μπορεί να προκαλέσει το καρούλι να κολλήσει ή να κινηθεί ακανόνιστα. Η εγκατάσταση του κατάλληλου φιλτραρίσματος με στοιχεία ονομαστικής εμβέλειας 10 μικρομέτρων ή λεπτότερα προστατεύει την επένδυση της βαλβίδας σας και παρατείνει τη διάρκεια ζωής.
Εγκατάσταση και Πρώτη Λειτουργία
Η βαλβίδα τοποθετείται απευθείας σε μια τυπική υποπλάκα NG6 ή CETOP 3 χρησιμοποιώντας τέσσερα μπουλόνια. Το σχέδιο τοποθέτησης και οι θέσεις θυρών ακολουθούν το ISO 4401-03-02-0-05, διασφαλίζοντας τη συμβατότητα μεταξύ των κατασκευαστών. Οι δακτύλιοι Ο σφραγίζουν κάθε σύνδεση θύρας και θα πρέπει να εφαρμόσετε μια λεπτή μεμβράνη υδραυλικού υγρού σε αυτούς τους δακτυλίους Ο κατά την εγκατάσταση για να αποτρέψετε το τσίμπημα ή την κύλιση.
Επειδή οι ηλεκτρομαγνητικές βαλβίδες χρησιμοποιούν σχεδιασμό υγρού πείρου, οι εσωτερικές κοιλότητες πρέπει να γεμίσουν με υδραυλικό υγρό για σωστή λειτουργία. Κατά την αρχική εκκίνηση, μπορεί να χρειαστεί να κυκλώσετε τη βαλβίδα πολλές φορές ενώ λειτουργεί η υδραυλική αντλία για την εκκένωση του αέρα από τους θαλάμους ηλεκτρομαγνητικής βαλβίδας. Ο αέρας που παγιδεύεται σε αυτούς τους χώρους επηρεάζει τη δύναμη της ηλεκτρομαγνητικής βαλβίδας και τον χρόνο απόκρισης της βαλβίδας. Ορισμένες εγκαταστάσεις περιλαμβάνουν μικρές βίδες εξαερισμού στα περιβλήματα της ηλεκτρομαγνητικής βαλβίδας για να βοηθήσουν στην απελευθέρωση του παγιδευμένου αέρα κατά τη θέση σε λειτουργία.
Κάθε 4WE 6 E περιλαμβάνει μια χειροκίνητη παράκαμψη που σας επιτρέπει να αλλάζετε τη βαλβίδα χωρίς ηλεκτρική ενέργεια. Η τυπική κρυφή έκδοση απαιτεί ένα ειδικό εργαλείο για πρόσβαση. Οι προαιρετικές εκδόσεις περιλαμβάνουν κουμπιά με ραβδώσεις ή κουμπιά με κεφαλή μανιταριού που κλειδώνουν που επιτρέπουν τη χειροκίνητη λειτουργία κατά τη διάρκεια συντήρησης ή καταστάσεων έκτακτης ανάγκης. Σε βαλβίδες δύο ηλεκτρομαγνητικών βαλβίδων, μην πιέζετε ποτέ και τις δύο χειροκίνητες παρακάμψεις ταυτόχρονα, καθώς αυτό δημιουργεί μια μηχανική σύγκρουση που μπορεί να προκαλέσει βλάβη στα εσωτερικά εξαρτήματα.
Έλεγχος ροής και Soft Switching
Ορισμένες εκδόσεις του 4WE 6 E συνοδεύονται από ένθετα γκαζιού, τα οποία είναι βασικά βαθμονομημένα στόμια εγκατεστημένα σε συγκεκριμένες θύρες. Ο χαρακτηρισμός "/B12" υποδεικνύει ένα στόμιο 1,2 χιλιοστών στη θύρα P. Αυτά τα γκάζια δεν περιορίζουν απλώς τη μέγιστη ροή. Ο κύριος σκοπός τους είναι να διαχειριστούν τις αιχμές πίεσης και τις υπερτάσεις ροής που συμβαίνουν κατά την ταχεία εναλλαγή βαλβίδων. Ελέγχοντας τον ρυθμό με τον οποίο μπορεί να αλλάξει η ροή, τα ένθετα γκαζιού μειώνουν το σοκ του συστήματος, προστατεύουν τα κατάντη εξαρτήματα και παρατείνουν τη συνολική διάρκεια ζωής του συστήματος.
Ορισμένες παραλλαγές μοντέλων που ονομάζονται ".73…A12" ενσωματώνουν μαλακή εναλλαγή μέσω τροποποιημένης γεωμετρίας καρουλιού. Αυτές οι εκδόσεις παρέχουν περίπου 85 τοις εκατό μείωση των κραδασμών σε σύγκριση με την τυπική μεταγωγή. Η πιο ήπια μετάβαση βοηθά σε εφαρμογές όπου η μετατόπιση βαλβίδων δημιουργεί απαράδεκτο θόρυβο ή όπου το υδραυλικό σοκ καταστρέφει τις συνδέσεις και τις πολλαπλές σωληνώσεων με την πάροδο του χρόνου. Η αντιστάθμιση είναι ελαφρώς πιο αργή απόκριση, η οποία έχει σημασία σε εφαρμογές υψηλής ταχύτητας, αλλά προσφέρει σαφή οφέλη σε συστήματα που δίνουν προτεραιότητα στην ομαλή λειτουργία και τη μακροζωία.
Κοινές εφαρμογές και περιπτώσεις χρήσης
Η βαλβίδα ελέγχου κατεύθυνσης 4WE 6 E εμφανίζεται σε όλο τον βιομηχανικό αυτοματισμό. Οι μηχανές χύτευσης με έγχυση χρησιμοποιούν αυτές τις βαλβίδες για να ελέγχουν τις δυνάμεις σύσφιξης του καλουπιού και τις κινήσεις του εκτοξευτήρα. Η βαθμολογία υψηλής πίεσης και η αξιόπιστη εναλλαγή της βαλβίδας την καθιστούν κατάλληλη για τους απαιτητικούς κύκλους λειτουργίας στην επεξεργασία πλαστικών. Ο εξοπλισμός χύτευσης καουτσούκ χρησιμοποιεί παρόμοιες διαμορφώσεις βαλβίδων για τον έλεγχο της πίεσης και την εξαγωγή εξαρτήματος.
Ο κατασκευαστικός και ο κινητός εξοπλισμός ενσωματώνουν το 4WE 6 E σε κυκλώματα βραχίονα εκσκαφέα, χειριστήρια λεπίδων μπουλντόζας και λειτουργίες μπούμας γερανού. Το συμπαγές μέγεθος της βαλβίδας σε σχέση με την ικανότητα ροής της εξοικονομεί χώρο σε πολυσύχναστα κινητά υδραυλικά συστήματα. Η τυποποιημένη τοποθέτησή του επιτρέπει στους κατασκευαστές εξοπλισμού να προμηθεύονται από πολλούς προμηθευτές χωρίς επανασχεδιασμό πολλαπλών.
Οι κατασκευαστές εργαλειομηχανών εγκαθιστούν αυτές τις βαλβίδες σε μηχανές λείανσης, κέντρα φρεζαρίσματος και αυτοματοποιημένες γραμμές παραγωγής. Οι εκδόσεις συγκράτησης λειτουργούν ιδιαίτερα καλά σε εξαρτήματα και συστήματα σύσφιξης που πρέπει να κρατούν τη θέση τους αξιόπιστα χωρίς να καταναλώνουν συνεχώς ηλεκτρική ενέργεια. Οι εργασίες κατεργασίας χωρίς επίβλεψη επωφελούνται από την εξοικονόμηση ενέργειας και τη μειωμένη παραγωγή θερμότητας των βαλβίδων συγκράτησης που λειτουργούν με παλμό.
Αντιμετώπιση προβλημάτων και συντήρηση
Όταν ένα 4WE 6 E δεν λειτουργεί σωστά, πολλά κοινά ζητήματα συνήθως εξηγούν το πρόβλημα. Η αργή ή ασυνεπής μετατόπιση συχνά δείχνει μολυσμένο υγρό που επιτρέπει στο καρούλι να κολλήσει στην οπή του. Ο έλεγχος της ένδειξης διαφορικής πίεσης του φίλτρου συστήματος σάς ενημερώνει εάν το φιλτράρισμα συμβαδίζει με τη δημιουργία μόλυνσης. Εάν τα φίλτρα έχουν καθυστερήσει για αντικατάσταση, αυτή είναι η πρώτη σας λύση.
Τα ηλεκτρικά προβλήματα εμφανίζονται ως πλήρης αποτυχία μετατόπισης ή ως αδύναμη, διστακτική δράση της βαλβίδας. Ελέγξτε την τάση τροφοδοσίας στο σύνδεσμο της βαλβίδας ενώ η ηλεκτρομαγνητική βαλβίδα πρέπει να είναι ενεργοποιημένη. Η χαμηλή τάση μειώνει τη δύναμη της ηλεκτρομαγνητικής βαλβίδας και επιβραδύνει την απόκριση. Οι χαλαροί ακροδέκτες σύνδεσης δημιουργούν διακοπτόμενη λειτουργία που είναι απογοητευτική για τη διάγνωση. Οι δίοδοι καταστολής που είναι ενσωματωμένες στις περισσότερες βαλβίδες μπορεί να αποτύχουν βραχυκυκλωμένοι ή ανοιχτοί, επηρεάζοντας τη συμπεριφορά της ηλεκτρομαγνητικής βαλβίδας.
Η αύξηση της εσωτερικής διαρροής κατά τη διάρκεια ζωής της βαλβίδας απαιτεί τελικά αντικατάσταση στεγανοποίησης ή αλλαγή βαλβίδας. Εάν παρατηρήσετε ότι ένας υδραυλικός κύλινδρος σέρνεται προς τα κάτω υπό φορτίο όταν η βαλβίδα πρέπει να κρατά τη θέση του, η πιθανή αιτία είναι η εσωτερική διαρροή. Η εγκατάσταση μιας εξωτερικής βαλβίδας συγκράτησης φορτίου μπορεί να είναι μια απλούστερη λύση από την αντικατάσταση της βαλβίδας εάν η διαρροή δεν είναι σοβαρή. Για εφαρμογές συγκράτησης κρίσιμης θέσης, οι εξωτερικές βαλβίδες αντεπιστροφής ή οι βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο παρέχουν θετική συγκράτηση του φορτίου ανεξάρτητα από την κατάσταση της βαλβίδας κατεύθυνσης.
Ο σχεδιασμός της ηλεκτρομαγνητικής βαλβίδας με υγρή ακίδα προσφέρει ένα πλεονέκτημα συντήρησης: μπορείτε να αντικαταστήσετε το πηνίο χωρίς να αδειάσετε το σύστημα ή να χάσετε το υδραυλικό υγρό. Απλώς αποσυνδέστε τον ηλεκτρικό σύνδεσμο, ξεβιδώστε το συγκρότημα ηλεκτρομαγνητικής βαλβίδας και αλλάξτε το πηνίο. Αυτή η δυνατότητα επιτόπιας επισκευής μειώνει το χρόνο διακοπής λειτουργίας κατά τη διάρκεια των επισκευών. Όταν παραγγέλνετε ανταλλακτικά πηνία, βεβαιωθείτε ότι τόσο η ονομαστική τάση όσο και ο τύπος του συνδετήρα ταιριάζουν με την εγκατάστασή σας.
Ζητήματα μεγέθους και επιλογής
Η επιλογή της σωστής βαλβίδας ελέγχου κατεύθυνσης περιλαμβάνει την αντιστοίχιση πολλών παραμέτρων στις απαιτήσεις της εφαρμογής σας. Ξεκινήστε με πίεση: εάν το σύστημά σας λειτουργεί πάνω από 350 bar, το 4WE 6 E δεν θα λειτουργήσει. Η χωρητικότητα ροής χρειάζεται έλεγχο σε σχέση με τις απαιτήσεις ταχύτητας του ενεργοποιητή. Μια βαλβίδα 80 λίτρων ανά λεπτό μπορεί να φαίνεται επαρκής στο χαρτί, αλλά αν τρέχετε κοντά σε αυτό το όριο, η πτώση πίεσης στη βαλβίδα αυξάνεται και η παραγωγή θερμότητας γίνεται πρόβλημα.
Σκεφτείτε τον κύκλο λειτουργίας και τη συχνότητα μεταγωγής. Οι εφαρμογές που αλλάζουν συνεχώς επωφελούνται από ηλεκτρομαγνητικές βαλβίδες AC, οι οποίες χειρίζονται καλύτερα τη θερμότητα λόγω της υψηλότερης θερμικής μάζας. Οι ηλεκτρομαγνητικές βαλβίδες DC λειτουργούν καλά για διαλείπουσα λειτουργία και προσφέρουν ταχύτερους χρόνους απόκρισης. Εάν το σύστημά σας χρειάζεται να κρατήσει τη θέση του για παρατεταμένες περιόδους χωρίς κίνηση, καθορίστε τη ρύθμιση παραμέτρων για την εξάλειψη της συνεχούς ενεργοποίησης ηλεκτρομαγνητικής βαλβίδας.
Το σύμβολο της μπομπίνας καθορίζει τη λειτουργία της βαλβίδας στην κεντρική θέση και σε κάθε ακραία θέση. Μελετήστε προσεκτικά τα υδραυλικά σχηματικά σύμβολα για να κατανοήσετε τι κάνει κάθε διαμόρφωση σύνδεσης θύρας στον ενεργοποιητή σας. Το σύμβολο Ε (όλες οι θύρες είναι αποκλεισμένες στο κέντρο) ταιριάζει σε εφαρμογές όπου θέλετε οι σταθμευμένοι ενεργοποιητές να αντιστέκονται σε εξωτερικές δυνάμεις. Το σύμβολο P-to-T στο κέντρο παρέχει ελεύθερη κυκλοφορία που μειώνει την παραγωγή θερμότητας κατά τις περιόδους αδράνειας. Επιλέξτε το σύμβολο που ταιριάζει στις λειτουργικές σας απαιτήσεις.
Ανταγωνιστικές εναλλακτικές και παραπομπές

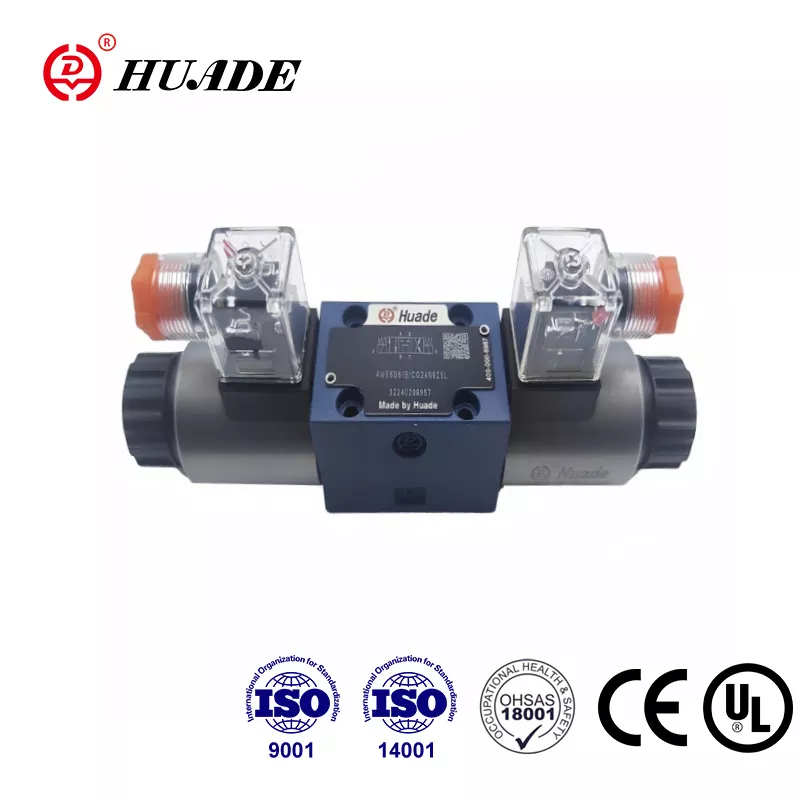

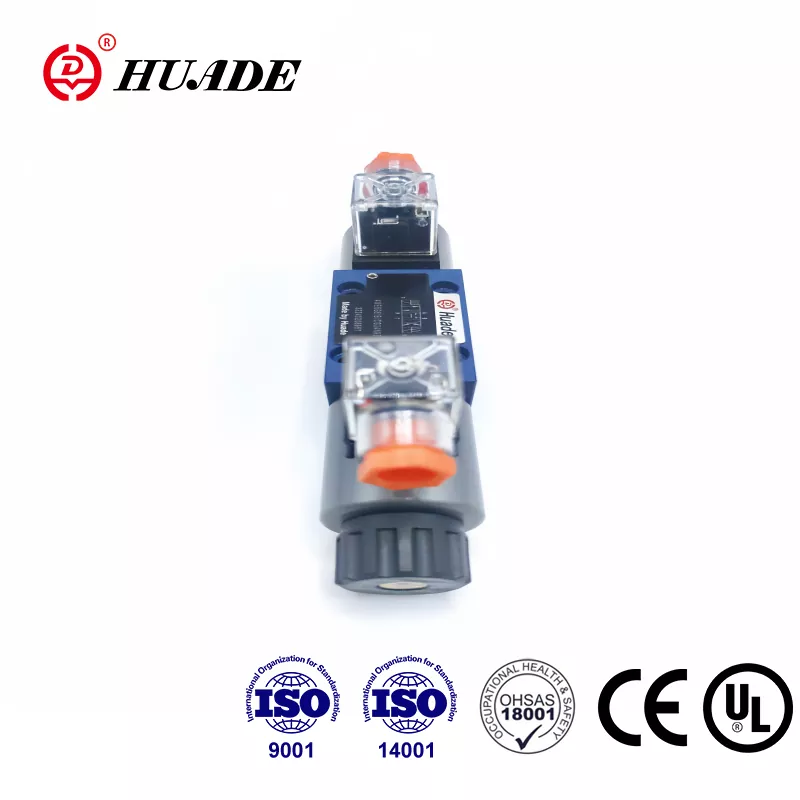

Ενώ το Rexroth 4WE 6 E είναι ένα κορυφαίο προϊόν, αρκετοί άλλοι κατασκευαστές παράγουν λειτουργικά ισοδύναμες βαλβίδες. Η σειρά D1VW009CNT της Parker προσφέρει δυνατότητα άμεσης αντικατάστασης με παρόμοιες τιμές πίεσης και ροής. Η Vickers, τώρα μέρος της Eaton, κατασκευάζει τη σειρά DG4V-3-8C που εναλλάσσεται απευθείας σε υποπλάκες NG6. Η Argo Hytos παρέχει το RPE3-063C11 ως μια άλλη εναλλακτική επιλογή.
Αυτή η συμβατότητα μεταξύ των κατασκευαστών δίνει στα τμήματα προμηθειών ευελιξία. Εάν ο κύριος προμηθευτής σας αντιμετωπίζει μεγάλους χρόνους παράδοσης ή ελλείψεις αποθεμάτων, υπάρχουν εναλλακτικές λύσεις χωρίς να επανασχεδιαστεί το υδραυλικό σας σύστημα. Ο ανταγωνισμός τιμών μεταξύ αυτών των κατασκευαστών ωφελεί τους αγοραστές, αν και το εκτεταμένο δίκτυο διανομής και η τεχνική υποστήριξη της Rexroth συχνά δικαιολογούν οποιαδήποτε πριμοδότηση τιμής.
Όταν αντικαθιστάτε βαλβίδες από διαφορετικούς κατασκευαστές, βεβαιωθείτε ότι τα σύμβολα του καρουλιού ταιριάζουν λειτουργικά, όχι μόνο ονομαστικά. Αυτό που ένας κατασκευαστής αποκαλεί "Symbol E" μπορεί να έχει διακριτικά διαφορετικές συνδέσεις θύρας από την έκδοση άλλου κατασκευαστή. Ελέγξτε τα λεπτομερή διαγράμματα σύνδεσης θύρας στον κατάλογο κάθε κατασκευαστή πριν ολοκληρώσετε μια αντικατάσταση παραπομπής.
Στρατηγική Τιμολόγησης και Προμηθειών
Η τιμή αγοράς για το 4WE 6 E ποικίλλει ανάλογα με την περιοχή, τη διαμόρφωση και τον όγκο αγορών. Στη Βόρεια Αμερική, αναμένετε τιμές περίπου 140 $ για τυπικές διαμορφώσεις που αγοράζονται μεμονωμένα. Οι ινδικές αγορές δείχνουν τιμές μεταξύ 7.799 ₹ και 9.203 ₹, ενώ οι διανομείς της Μαλαισίας αναφέρουν περίπου 196,50 RM. Αυτές οι διακυμάνσεις αντικατοπτρίζουν το τοπικό κόστος διανομής, τους εισαγωγικούς δασμούς και τον ανταγωνισμό της αγοράς.
Οι ελάχιστες ποσότητες παραγγελιών από τους περισσότερους διανομείς ξεκινούν από ένα τεμάχιο, κάνοντας τις μικρές αγορές πρακτικές. Οι χρόνοι παράδοσης συνήθως διαρκούν επτά έως δέκα ημέρες για τυπικές διαμορφώσεις, αν και οι συνήθεις συνδυασμοί τάσης και συμβόλων συχνά αποστέλλονται από το απόθεμα του διανομέα. Οι λιγότερο συνηθισμένες διαμορφώσεις ενδέχεται να επεκταθούν σε αρκετές εβδομάδες, εάν απαιτούν εργοστασιακή κατασκευή κατά παραγγελία.
Για τα τμήματα συντήρησης που διαχειρίζονται αποθέματα κρίσιμων ανταλλακτικών, εξετάστε το ενδεχόμενο να αποθηκεύσετε μία ή δύο συνήθως χρησιμοποιούμενες διαμορφώσεις ως ασφάλιση έναντι απροσδόκητων βλαβών. Η μεγάλη διάρκεια ζωής της βαλβίδας σημαίνει ότι τα ανταλλακτικά μπορεί να μένουν στα ράφια για χρόνια, αλλά το κόστος αποθήκευσης ενός εφεδρικού είναι ελάχιστο σε σύγκριση με το κόστος διακοπής λειτουργίας του εξοπλισμού. Βεβαιωθείτε ότι το απόθεμά σας περιλαμβάνει τυχόν ειδικές διαμορφώσεις, όπως σφραγίδες FKM, εάν το σύστημά σας χρησιμοποιεί μη τυποποιημένα υγρά.
Τελικές συστάσεις
Η βαλβίδα ελέγχου κατεύθυνσης Rexroth 4WE 6 E προσφέρει αξιόπιστη απόδοση σε μια συμπαγή, βιομηχανικά στάνταρ συσκευασία. Η ονομαστική πίεση 350 bar και η χωρητικότητα ροής 80 λίτρα ανά λεπτό παρέχουν ισχυρή ικανότητα στην κατηγορία μεγέθους NG6. Ο σχεδιασμός της ηλεκτρομαγνητικής βαλβίδας με υγρή ακίδα εξισορροπεί την απόδοση με τη δυνατότητα συντήρησης και η τυποποιημένη τοποθέτηση εξασφαλίζει ευρεία συμβατότητα σε όλα τα υδραυλικά συστήματα.
Κατά τον καθορισμό ή τη συντήρηση αυτών των βαλβίδων, δώστε προσοχή στις λεπτομέρειες που έχουν μεγαλύτερη σημασία. Ταιριάξτε τα υλικά στεγανοποίησης με τη χημεία του υδραυλικού υγρού σας. Μέγεθος της βαλβίδας είναι συντηρητικά για να αποφευχθεί η υπερβολική πτώση πίεσης και η παραγωγή θερμότητας. Εξετάστε τις εκδόσεις αναστολής για εξοικονόμηση ενέργειας σε εφαρμογές διατήρησης θέσης. Προστατέψτε τους διαφορικούς κυλίνδρους από την εντατικοποίηση της πίεσης μέσω του κατάλληλου σχεδιασμού κυκλώματος.
Η κατανόηση του τρόπου λειτουργίας της βαλβίδας, των περιορισμών της και του τρόπου προσαρμογής της στο ανταγωνιστικό τοπίο σάς βοηθά να λαμβάνετε καλύτερες αποφάσεις σχετικά με την επιλογή, τη συντήρηση και την αντιμετώπιση προβλημάτων. Το 4WE 6 E δεν είναι τέλειο για κάθε εφαρμογή, αλλά στο πλαίσιο σχεδιασμού του, παρέχει αποδεδειγμένη απόδοση που εξηγεί την ευρεία υιοθέτησή του σε βιομηχανικά υδραυλικά συστήματα.
