Εάν εργάζεστε με υδραυλικά συστήματα, πιθανότατα έχετε ακούσει για τη βαλβίδα ελέγχου κατεύθυνσης Rexroth 4WE 6 J. Αυτή η βαλβίδα είναι ένα από τα πιο αξιόπιστα εξαρτήματα στα βιομηχανικά υδραυλικά και η κατανόηση του τρόπου λειτουργίας της μπορεί να σας βοηθήσει να λάβετε καλύτερες αποφάσεις για τον εξοπλισμό σας.
Το 4WE 6 J κατασκευάζεται από την Bosch Rexroth, μια εταιρεία γνωστή για τα ποιοτικά υδραυλικά ανταλλακτικά. Η συγκεκριμένη βαλβίδα ελέγχει την κατεύθυνση της ροής του υγρού στα υδραυλικά συστήματα. Σκεφτείτε το σαν ένα ελεγκτή κυκλοφορίας για υδραυλικό λάδι, που το κατευθύνει εκεί που πρέπει να πάει για να λειτουργήσει σωστά τα μηχανήματα.
Τι κάνει το 4WE 6 J ξεχωριστό
Η βαλβίδα ελέγχου κατεύθυνσης 4WE 6 J για Rexroth ξεχωρίζει λόγω του σχεδιασμού της. Είναι μια ηλεκτρομαγνητική βαλβίδα, που σημαίνει ότι χρησιμοποιεί ηλεκτρομαγνήτες για εναλλαγή θέσεων. Όταν στέλνετε ηλεκτρικό σήμα στη βαλβίδα, αυτή μετακινεί εσωτερικά μέρη που αλλάζουν όπου ρέει το λάδι.
Αυτή η βαλβίδα έχει διαμόρφωση 4/3. Το "4" σημαίνει ότι έχει τέσσερις θύρες όπου συνδέονται υδραυλικές γραμμές. Το "3" σημαίνει ότι έχει τρεις θέσεις στις οποίες μπορεί να μετακινηθεί. Στην κεντρική θέση, όλες οι θύρες είναι κλειστές. Αυτό είναι σημαντικό για την ασφάλεια γιατί όταν η βαλβίδα δεν ενημερώνεται τι να κάνει, εμποδίζει όλη τη ροή και κρατά τα πάντα κλειδωμένα στη θέση τους.
Η βαλβίδα χρησιμοποιεί ελατήρια για να επιστρέψει αυτόματα σε αυτήν την κεντρική θέση. Όταν απενεργοποιείτε το ηλεκτρικό σήμα, τα ελατήρια σπρώχνουν το εσωτερικό καρούλι πίσω στη μέση. Αυτή η σχεδίαση με επίκεντρο το ελατήριο είναι αξιόπιστη και έχει δοκιμαστεί σε χιλιάδες μηχανές εδώ και πολλά χρόνια.
Πώς λειτουργεί το καρούλι "J".
Το γράμμα "J" στο όνομα σας λέει για τον τύπο του καρουλιού μέσα στη βαλβίδα. Τα διαφορετικά γράμματα σημαίνουν διαφορετικά μοτίβα ροής και η μπομπίνα J έχει συγκεκριμένο σκοπό. Στην κεντρική θέση, και οι τέσσερις θύρες είναι μπλοκαρισμένες. Τίποτα δεν ρέει μέσα ή έξω. Αυτό ονομάζεται διαμόρφωση κλειστού κέντρου.
Όταν ενεργοποιείτε μια ηλεκτρομαγνητική βαλβίδα, η βαλβίδα μετατοπίζεται για να συνδέσει την πίεση σε μια θύρα εργασίας ενώ μπλοκάρει τις άλλες. Μεταβείτε στην άλλη ηλεκτρομαγνητική βαλβίδα και οι συνδέσεις αντιστρέψτε. Αυτό σας δίνει ακριβή έλεγχο σε ποια κατεύθυνση κινείται ο υδραυλικός κύλινδρος ή ο κινητήρας σας.
Η κλειστή κεντρική σχεδίαση της βαλβίδας ελέγχου κατεύθυνσης 4WE 6 J για Rexroth την καθιστά ιδανική για μηχανές που πρέπει να κρατούν τη θέση τους όταν σταματούν. Οι εργαλειομηχανές, οι μηχανές χύτευσης με έγχυση και οι πρέσες επωφελούνται από αυτό το χαρακτηριστικό. Όταν η βαλβίδα βρίσκεται στην ουδέτερη θέση, ο ενεργοποιητής σας παραμένει ακριβώς εκεί που είναι χωρίς να παρασύρεται.
Τεχνικές προδιαγραφές που πρέπει να γνωρίζετε
Το 4WE 6 J χρησιμοποιεί ένα τυπικό μοτίβο τοποθέτησης NG6, που ονομάζεται επίσης CETOP 03. Αυτή η τυποποίηση σημαίνει ότι μπορείτε να το αντικαταστήσετε με άλλες βαλβίδες NG6, εάν χρειάζεται. Οι οπές στερέωσης είναι τοποθετημένες με ακρίβεια, με τέσσερα σπειρώματα M5 σε ένα συγκεκριμένο σχέδιο που ταιριάζει με τα βιομηχανικά πρότυπα.
Αυτή η βαλβίδα μπορεί να χειριστεί έως και 350 bar πίεση στις κύριες θύρες. Η μέγιστη παροχή είναι 80 λίτρα ανά λεπτό όταν χρησιμοποιούνται ηλεκτρομαγνητικές βαλβίδες DC. Η βαλβίδα λειτουργεί με υδραυλικό λάδι που έχει ιξώδες μεταξύ 10 και 500 mm²/s και μπορεί να λειτουργήσει σε θερμοκρασίες από -20°C έως +80°C.
Ο χρόνος απόκρισης έχει σημασία στα υδραυλικά συστήματα. Το 4WE 6 J αλλάζει τις θέσεις σε περίπου 20 έως 70 χιλιοστά του δευτερολέπτου όταν το ενεργοποιείτε και 10 έως 60 χιλιοστά του δευτερολέπτου όταν το απενεργοποιείτε. Αυτή η γρήγορη απόκριση βοηθά τα μηχανήματα να λειτουργούν ομαλά χωρίς καθυστερήσεις.
Οι ηλεκτρομαγνητικές βαλβίδες έρχονται σε διαφορετικές επιλογές τάσης. Οι κοινές επιλογές περιλαμβάνουν το 24V DC, το οποίο είναι το πιο δημοφιλές σε βιομηχανικές ρυθμίσεις. Μπορείτε επίσης να αποκτήσετε εκδόσεις 12V DC, 110V AC ή 230V AC. Οι εκδόσεις DC αντλούν περίπου 30 watt ισχύος και μπορούν να λειτουργούν συνεχώς χωρίς υπερθέρμανση.
Πού χρησιμοποιούνται αυτές οι βαλβίδες
Οι εγκαταστάσεις παραγωγής χρησιμοποιούν τη βαλβίδα ελέγχου κατεύθυνσης 4WE 6 J για τη Rexroth σε πολλές εφαρμογές. Στα μηχανουργεία, αυτές οι βαλβίδες ελέγχουν την κίνηση των εργαλείων κοπής και των στηριγμάτων του τεμαχίου εργασίας. Η λειτουργία κλειστού κέντρου αποτρέπει την ανεπιθύμητη κίνηση όταν το μηχάνημα είναι σε αδράνεια, γεγονός που βελτιώνει την ασφάλεια και την ακρίβεια.
Οι μηχανές χύτευσης με έγχυση βασίζονται σε αυτές τις βαλβίδες για τον έλεγχο του ανοίγματος και του κλεισίματος του καλουπιού. Η γρήγορη ταχύτητα μεταγωγής βοηθά στη διατήρηση των ρυθμών παραγωγής και το αξιόπιστο κεντράρισμα εξασφαλίζει σταθερή ποιότητα εξαρτημάτων. Ορισμένες μηχανές χύτευσης κάνουν κύκλους χιλιάδες φορές την ημέρα και το 4WE 6 J μπορεί να χειριστεί έως και 15.000 κύκλους την ώρα.
Οι μηχανές πρέσας χρησιμοποιούν αυτές τις βαλβίδες για τον έλεγχο της κίνησης του εμβόλου. Η ικανότητα διατήρησης της πίεσης όταν είναι κεντραρισμένη είναι απαραίτητη για τη διαμόρφωση εργασιών όπου το τεμάχιο εργασίας πρέπει να συγκρατείται σταθερά κατά την επεξεργασία. Η υψηλή πίεση 350 bar της βαλβίδας παρέχει άφθονη χωρητικότητα για απαιτητικές εφαρμογές.
Οι αυτοματοποιημένες γραμμές παραγωγής έχουν συχνά πολλαπλές βαλβίδες 4WE 6 J που λειτουργούν μαζί. Κάθε βαλβίδα ελέγχει έναν διαφορετικό κύλινδρο ή κινητήρα και όλοι συντονίζονται για τη μετακίνηση προϊόντων μέσω διαφόρων σταθμών. Η τυποποιημένη τοποθέτηση διευκολύνει την εγκατάσταση και τη συντήρηση σε ολόκληρο το σύστημα.
Διαβάζοντας τον αριθμό μοντέλου
Η Rexroth χρησιμοποιεί ένα λεπτομερές σύστημα κωδικοποίησης για τις βαλβίδες τους. Ένας τυπικός πλήρης αριθμός μοντέλου μπορεί να είναι 4WE 6 J6X/EG24N9K4. Κάθε μέρος αυτού του κώδικα σας λέει κάτι συγκεκριμένο για τη βαλβίδα.
Το "4WE" στην αρχή σας λέει ότι είναι μια βαλβίδα κατεύθυνσης τεσσάρων κατευθύνσεων, που λειτουργεί με ηλεκτρομαγνητική βαλβίδα. Το "6" σημαίνει ότι έχει μέγεθος NG6. Το "J" είναι ο τύπος καρουλιού που συζητήσαμε νωρίτερα. Το "6X" αναφέρεται στη σειρά εξαρτημάτων, η οποία σχετίζεται με τα χαρακτηριστικά απόδοσης.
Μετά την κάθετο, το "E" υποδεικνύει ότι έχει ηλεκτρομαγνητικές βαλβίδες υγρής ακίδας που βρίσκονται στο υδραυλικό λάδι. Το "G24" σημαίνει ότι χρησιμοποιεί ισχύ 24 V DC. Το "N" σας λέει για τα υλικά στεγανοποίησης, με το N να είναι τυπικά ελαστικά σφραγίσματα NBR. Η ενότητα "9K4" περιλαμβάνει πρόσθετες επιλογές, όπως λειτουργίες μη αυτόματης παράκαμψης και τύπους υποδοχών.
Η κατανόηση αυτής της κωδικοποίησης βοηθά κατά την παραγγελία βαλβίδων αντικατάστασης ή τη σύγκριση διαφορετικών μοντέλων. Η βαλβίδα ελέγχου κατεύθυνσης 4WE 6 J για Rexroth μπορεί να έχει πολλές παραλλαγές με βάση τις συγκεκριμένες ανάγκες σας και ο αριθμός μοντέλου καταγράφει όλες αυτές τις λεπτομέρειες.
Κοινά προβλήματα και λύσεις
Όπως κάθε μηχανικό εξάρτημα, αυτές οι βαλβίδες μπορούν να δημιουργήσουν προβλήματα με την πάροδο του χρόνου. Το πιο συνηθισμένο πρόβλημα είναι το κόλλημα, όπου το καρούλι δεν κινείται ομαλά μέσα στο σώμα της βαλβίδας. Αυτό συμβαίνει συνήθως λόγω μόλυνσης στο υδραυλικό λάδι.
Το εσωτερικό διάκενο σε ένα 4WE 6 J είναι πολύ μικρό, μεταξύ 3 και 13 μικρομέτρων. Είναι μικρότερο από ανθρώπινη τρίχα. Όταν τα σωματίδια βρωμιάς μπαίνουν στο λάδι, μπορεί να μπλοκάρουν σε αυτούς τους στενούς χώρους και να εμποδίσουν την κίνηση του καρουλιού. Αυτό ονομάζεται silt-lock και μπορεί να βλάψει τη βαλβίδα εάν δεν αντιμετωπιστεί.
Η διατήρηση του υδραυλικού λαδιού σας καθαρό αποτρέπει τα περισσότερα προβλήματα. Χρησιμοποιήστε φίλτρα που πληρούν τα πρότυπα καθαριότητας ISO 4406 20/18/15 ή καλύτερα. Αλλάζετε τα φίλτρα τακτικά και προσέχετε για σημάδια μόλυνσης όπως θολό λάδι ή ασυνήθιστους θορύβους από το σύστημα.
Η εξάντληση του πηνίου είναι ένα άλλο ζήτημα που μπορεί να προκύψει. Εάν η μπομπίνα κολλήσει και δεν μπορεί να κινηθεί, η ηλεκτρομαγνητική βαλβίδα αντλεί περισσότερο ρεύμα προσπαθώντας να την σπρώξει. Αυτό το επιπλέον ρεύμα δημιουργεί θερμότητα που μπορεί να καταστρέψει τις περιελίξεις του πηνίου. Οι εκδόσεις AC της βαλβίδας είναι πιο επιρρεπείς σε αυτό το πρόβλημα από τις εκδόσεις DC.
Ο έλεγχος της ηλεκτρικής παροχής βοηθά στην αποφυγή προβλημάτων του πηνίου. Βεβαιωθείτε ότι η τάση σας παραμένει εντός 10% της ονομαστικής τάσης. Οι συνδέσεις πρέπει να είναι καθαρές και σφιχτές, με σωστή στεγανοποίηση έναντι υγρασίας. Η βαλβίδα χρησιμοποιεί συνδέσμους με πιστοποίηση IP65 ή IP67 ανάλογα με την έκδοση, επομένως διατηρήστε αυτές τις στεγανοποιήσεις σωστά.
Η εσωτερική διαρροή αυξάνεται καθώς γερνούν οι βαλβίδες. Αυτό είναι φυσιολογική φθορά, αλλά η υπερβολική διαρροή επηρεάζει την απόδοση του συστήματος. Εάν παρατηρήσετε χαμηλότερες ταχύτητες ενεργοποιητή ή μειωμένη δύναμη συγκράτησης, η αιτία μπορεί να είναι εσωτερική διαρροή. Η δοκιμή πτώσης πίεσης στη βαλβίδα μπορεί να βοηθήσει στη διάγνωση αυτού του προβλήματος.
Συμβουλές συντήρησης
Η τακτική συντήρηση διατηρεί τη βαλβίδα ελέγχου κατεύθυνσης 4WE 6 J for Rexroth να λειτουργεί αξιόπιστα. Η ίδια η βαλβίδα δεν χρειάζεται ιδιαίτερη προσοχή, αλλά το υδραυλικό σύστημα γύρω της χρειάζεται. Ακολουθώντας μερικές απλές πρακτικές επεκτείνει σημαντικά τη διάρκεια ζωής της βαλβίδας.
Η ποιότητα του λαδιού μετράει περισσότερο. Ακολουθήστε την αρχή «καθαρό, δροσερό και στεγνό». Το καθαρό λάδι αποτρέπει τη μόλυνση. Το δροσερό λάδι μειώνει τη φθορά και παρατείνει τη διάρκεια ζωής των εξαρτημάτων. Το ξηρό λάδι αποτρέπει τη διάβρωση και διατηρεί το κατάλληλο ιξώδες. Ελέγχετε περιοδικά το λάδι σας και αλλάζετε το σύμφωνα με τις συστάσεις του κατασκευαστή.
Ο έλεγχος θερμοκρασίας βοηθά επίσης. Η βαλβίδα μπορεί να λειτουργήσει έως και 80°C, αλλά η λειτουργία με ψυχρότερη θερμοκρασία είναι καλύτερη για μακροζωία. Εάν το σύστημά σας είναι ζεστό, σκεφτείτε να προσθέσετε έναν εναλλάκτη θερμότητας. Τα πηνία ηλεκτρομαγνητικής βαλβίδας μπορούν να φτάσουν τους 150°C στην επιφάνειά τους, αλλά η πιο κρύα λειτουργία μειώνει την ηλεκτρική καταπόνηση.
Πολλές βαλβίδες 4WE 6 J περιλαμβάνουν επιλογές χειροκίνητης παράκαμψης. Αυτά σας επιτρέπουν να μετακινείτε τη βαλβίδα με το χέρι όταν το μηχάνημα είναι απενεργοποιημένο ή κατά την αντιμετώπιση προβλημάτων. Όταν χρησιμοποιείτε τη χειροκίνητη παράκαμψη, διατηρήστε την πίεση του συστήματος κάτω από 50 bar για να αποφύγετε την υπερβολική δύναμη. Ποτέ μην πιέζετε και τις δύο χειροκίνητες παρακάμψεις ταυτόχρονα.
Η θέση τοποθέτησης δεν περιορίζει πολύ τη βαλβίδα. Μπορείτε να το εγκαταστήσετε σε οποιονδήποτε προσανατολισμό, αν και η οριζόντια τοποθέτηση συχνά λειτουργεί καλύτερα για την απαγωγή θερμότητας. Βεβαιωθείτε ότι υπάρχει επαρκής χώρος γύρω από τις ηλεκτρομαγνητικές βαλβίδες για την κυκλοφορία του αέρα ψύξης.
Εναλλακτικές λύσεις και συμβατότητα

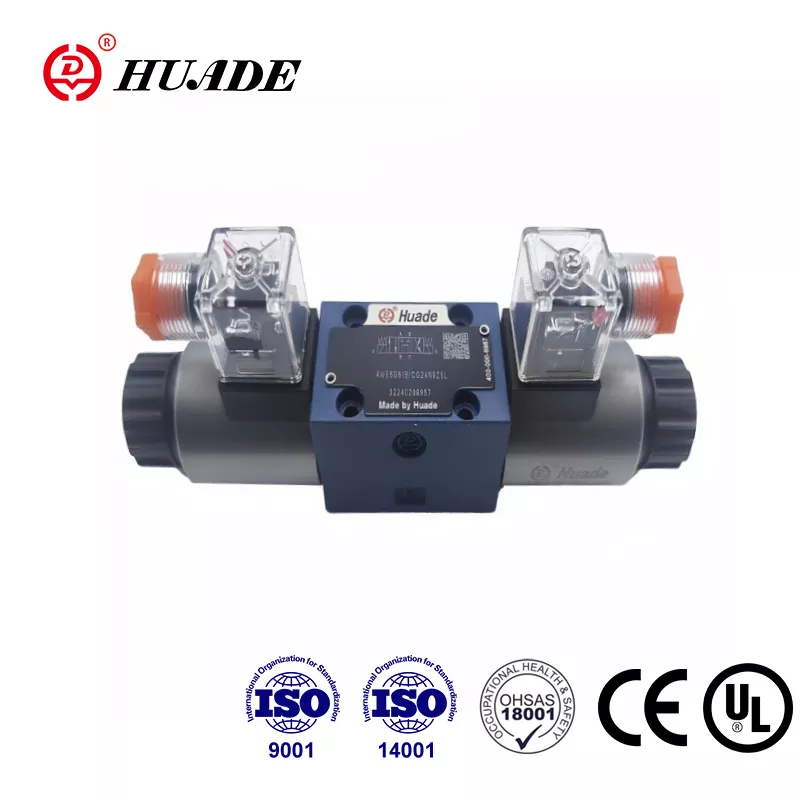

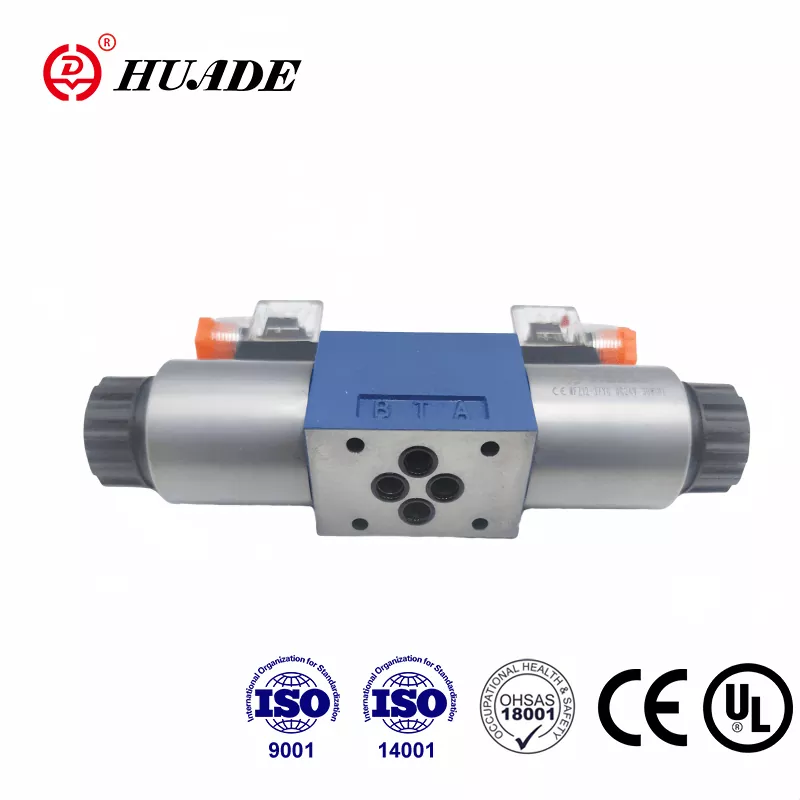

Ενώ η Rexroth κατασκευάζει βαλβίδες ποιότητας, άλλοι κατασκευαστές προσφέρουν συμβατές εναλλακτικές λύσεις. Η κατανόηση των επιλογών σας βοηθά με την προμήθεια και τη διαχείριση του κόστους. Οποιαδήποτε βαλβίδα με σχέδιο στερέωσης NG6 μπορεί να χωρέσει φυσικά εκεί όπου τοποθετείται ένα 4WE 6 J.
Η Yuken κατασκευάζει το DSG-01-3C3, το οποίο παρέχει παρόμοια λειτουργικότητα με κλειστό κεντρικό καρούλι. Η Parker προσφέρει τη σειρά D1VW με συγκρίσιμους ρυθμούς ροής. Ο Eaton Vickers έχει το μοντέλο DG4V-3-6C. Αυτές οι εναλλακτικές λύσεις κοστίζουν συνήθως 20% έως 30% λιγότερο από τα γνήσια ανταλλακτικά Rexroth.
Όταν εξετάζετε εναλλακτικές λύσεις, αντιστοιχίστε προσεκτικά τις ονομαστικές τιμές πίεσης, την ικανότητα ροής και τις ηλεκτρικές προδιαγραφές. Δεν δημιουργούνται όλες οι βαλβίδες NG6 ίσες. Ορισμένα μπορεί να έχουν διαφορετικούς χρόνους απόκρισης ή χαρακτηριστικά εναλλαγής που επηρεάζουν την εφαρμογή σας.
Η βαλβίδα ελέγχου κατεύθυνσης 4WE 6 J για τη Rexroth έχει αποδεδειγμένο ιστορικό με μέσο χρόνο μεταξύ των βλαβών που μετράται σε χρόνια. Ορισμένες εναλλακτικές μάρκες ενδέχεται να μην ανταποκρίνονται σε αυτήν την αξιοπιστία. Για κρίσιμες εφαρμογές, το επιπλέον κόστος των γνήσιων ανταλλακτικών Rexroth είναι συχνά λογικό.
Οι υπηρεσίες ανακατασκευής προσφέρουν μια άλλη επιλογή. Αρκετές εταιρείες ειδικεύονται στην ανακαίνιση υδραυλικών βαλβίδων. Αποσυναρμολογούν, καθαρίζουν, αντικαθιστούν τα φθαρμένα μέρη και δοκιμάζουν τη βαλβίδα σε σαν καινούργια κατάσταση. Οι ανακατασκευασμένες βαλβίδες κοστίζουν λιγότερο από τις νέες και μπορούν να λειτουργήσουν καλά για λιγότερο απαιτητικές εφαρμογές.
Πού να αγοράσετε
Η εύρεση προμηθευτή για το 4WE 6 J δεν θα πρέπει να είναι δύσκολη. Η Bosch Rexroth διαθέτει ένα επίσημο ηλεκτρονικό κατάστημα στη διεύθυνση [store.boschrexroth.com](http://store.boschrexroth.com/) όπου μπορείτε να παραγγείλετε απευθείας. Αυτό εγγυάται γνήσια ανταλλακτικά και σωστή κάλυψη εγγύησης.
Οι βιομηχανικοί διανομείς διαθέτουν αυτές τις βαλβίδες τοπικά. Εταιρείες όπως η Motion Industries, η Applied Industrial Technologies και άλλοι ειδικοί στην υδραυλική βιομηχανία διαθέτουν προϊόντα Rexroth. Η συνεργασία με έναν τοπικό διανομέα σάς παρέχει τεχνική υποστήριξη και ταχύτερη παράδοση για επείγουσες ανάγκες.
Οι ηλεκτρονικές αγορές όπως το eBay διαθέτουν καινούριες και μεταχειρισμένες βαλβίδες. Οι τιμές για τις νέες μονάδες κυμαίνονται συνήθως από $300 έως $500 ανάλογα με το συγκεκριμένο μοντέλο και τις επιλογές. Οι μεταχειρισμένες βαλβίδες πωλούνται από 100 έως 250 $, αν και ανταλλάσσετε την κάλυψη της εγγύησης με χαμηλότερο κόστος.
Οι Ασιάτες προμηθευτές σε πλατφόρμες όπως το Shopee ή η Alibaba προσφέρουν συμβατές εκδόσεις σε χαμηλότερες τιμές, μερικές φορές γύρω στα $150. Η ποιότητα ποικίλλει ανάλογα με αυτές τις πηγές, επομένως ερευνήστε προσεκτικά τον πωλητή εάν επιλέξετε αυτήν τη διαδρομή. Για κρίσιμες εφαρμογές, μείνετε με γνωστούς προμηθευτές.
Κατά την παραγγελία, έχετε έτοιμο τον πλήρη αριθμό μοντέλου σας. Η βαλβίδα ελέγχου κατεύθυνσης 4WE 6 J για το Rexroth διατίθεται σε πολλές διαμορφώσεις και η λήψη λανθασμένου τύπου τάσης ή σύνδεσης δημιουργεί προβλήματα. Ελέγξτε ξανά τις ηλεκτρικές προδιαγραφές και τις λεπτομέρειες τοποθέτησης πριν από την αγορά.
Θέματα εγκατάστασης
Η σωστή εγκατάσταση ενός 4WE 6 J εξασφαλίζει καλή απόδοση και μεγάλη διάρκεια ζωής. Ξεκινήστε με μια καθαρή επιφάνεια στήριξης. Η βαλβίδα σφραγίζει πάνω σε αυτήν την επιφάνεια και τυχόν γρατσουνιές ή βρωμιές μπορεί να προκαλέσουν διαρροή. Χρησιμοποιήστε τη σωστή ροπή μπουλονιού στις βίδες στερέωσης για να αποφύγετε την παραμόρφωση του σώματος της βαλβίδας.
Οι συνδέσεις των λιμένων πρέπει να είναι καθαρές και με το σωστό μέγεθος. Η βαλβίδα χρησιμοποιεί τυπικά μεγέθη θυρών NG6 και οι υδραυλικές σας γραμμές πρέπει να ταιριάζουν. Η χρήση γραμμών μικρού μεγέθους περιορίζει τη ροή και αυξάνει την πτώση πίεσης. Οι υπερμεγέθεις γραμμές σπαταλούν χώρο, αλλά δεν βλάπτουν την απόδοση.
Κατά τη σύνδεση ηλεκτρικής ενέργειας, ακολουθήστε το διάγραμμα καλωδίωσης για το συγκεκριμένο μοντέλο σας. Οι ηλεκτρομαγνητικές βαλβίδες συνήθως συνδέονται με έναν ελεγκτή ή διακόπτη που παρέχει την κατάλληλη τάση. Ορισμένα μοντέλα περιλαμβάνουν ενδεικτικές λυχνίες για να δείχνουν ποια ηλεκτρομαγνητική βαλβίδα είναι ενεργοποιημένη, κάτι που βοηθά στην αντιμετώπιση προβλημάτων.
Εξετάστε το ενδεχόμενο να προσθέσετε μετρητές πίεσης σε βασικά σημεία του συστήματός σας. Η παρακολούθηση της πίεσης στις θύρες της βαλβίδας βοηθά στη διάγνωση προβλημάτων και στη βελτιστοποίηση της απόδοσης. Οι διακόπτες πίεσης μπορούν να παρέχουν ασφάλειες για την αποτροπή λειτουργίας εκτός ασφαλών παραμέτρων.
Εργασία με διαφορετικά υγρά
Τα περισσότερα υδραυλικά συστήματα χρησιμοποιούν ορυκτέλαιο και το 4WE 6 J λειτουργεί τέλεια με αυτά τα υγρά. Οι τυπικές σφραγίδες NBR χειρίζονται λάδια με βάση το πετρέλαιο σε ένα ευρύ φάσμα θερμοκρασιών. Αυτό καλύπτει την πλειοψηφία των βιομηχανικών εφαρμογών.
Ορισμένα συστήματα απαιτούν φιλικά προς το περιβάλλον υγρά όπως HFC (νερογλυκόλη) ή HFD (συνθετικός εστέρας). Η βαλβίδα ελέγχου κατεύθυνσης 4WE 6 J για τη Rexroth μπορεί να λειτουργήσει με αυτά τα υγρά, αλλά χρειάζεστε το σωστό υλικό στεγανοποίησης. Παραγγείλετε τη βαλβίδα με τσιμούχες FKM (Viton), που υποδεικνύονται με ένα "V" στον κωδικό μοντέλου αντί για "N".
Τα υγρά με βάση το νερό μειώνουν τη διάρκεια ζωής σε σύγκριση με το ορυκτέλαιο. Η Rexroth εκτιμά περίπου 30% μικρότερη διάρκεια ζωής όταν χρησιμοποιούνται υγρά HFC. Η αυξημένη φθορά προέρχεται από διαφορετικές ιδιότητες λίπανσης και πιθανή σπηλαίωση. Εάν πρέπει να χρησιμοποιήσετε αυτά τα υγρά, σκεφτείτε ελαφρώς υπερμεγέθη εξαρτημάτων για να αντισταθμίσετε.
Τα όρια θερμοκρασίας λειτουργίας αλλάζουν και με διαφορετικά υγρά. Τα υγρά HFC περιορίζουν τη μέγιστη θερμοκρασία στους 50°C αντί του ορίου 80°C με το ορυκτέλαιο. Προγραμματίστε το σύστημα ψύξης ανάλογα εάν χρησιμοποιείτε εναλλακτικά υδραυλικά υγρά.
Κατανόηση των καμπυλών απόδοσης
Η Rexroth παρέχει δεδομένα απόδοσης σε τεχνικά εγχειρίδια που δείχνουν πώς συμπεριφέρεται η βαλβίδα υπό διαφορετικές συνθήκες. Οι καμπύλες πτώσης πίεσης δείχνουν πόση πίεση χάνετε πιέζοντας το λάδι μέσα από τη βαλβίδα σε διάφορους ρυθμούς ροής. Για την μπομπίνα J, περιμένετε περίπου 2 bar πτώση πίεσης στα 20 λίτρα ανά λεπτό.
Αυτή η πτώση πίεσης αντιπροσωπεύει τη σπατάλη ενέργειας στο σύστημά σας. Οι υψηλότεροι ρυθμοί ροής δημιουργούν μεγαλύτερη πτώση πίεσης, ακολουθώντας μια καμπύλη σχέση. Κατά το σχεδιασμό ενός υδραυλικού κυκλώματος, λάβετε υπόψη αυτή την απώλεια για να διασφαλίσετε ότι οι ενεργοποιητές λαμβάνουν επαρκή πίεση.
Ο αριθμός ορίου ισχύος για τη βαλβίδα ελέγχου κατεύθυνσης 4WE 6 J για τη Rexroth είναι 8. Αυτή είναι μια ειδική μέτρηση της Rexroth που συσχετίζει τη ροή, την πίεση και το ιξώδες λαδιού με την παραγωγή θερμότητας. Η παραμονή κάτω από αυτό το όριο αποτρέπει την υπερθέρμανση κατά τη συνεχή λειτουργία.
Η συχνότητα μεταγωγής επηρεάζει τη διάρκεια ζωής της βαλβίδας. Ενώ η βαλβίδα μπορεί να κυλήσει έως και 15.000 φορές την ώρα μηχανικά, οι τυπικές εφαρμογές λειτουργούν πολύ πιο αργά. Οι υψηλότερες ταχύτητες ποδηλασίας επιταχύνουν τη φθορά στις τσιμούχες και στα εξαρτήματα της ηλεκτρομαγνητικής βαλβίδας. Αντιστοιχίστε τη συχνότητα λειτουργίας σας με τις πραγματικές σας ανάγκες αντί να τη μεγιστοποιήσετε.
Τεκμηρίωση και Υποστήριξη
Η Bosch Rexroth παρέχει λεπτομερή τεχνική τεκμηρίωση για τις βαλβίδες της. Το κύριο φύλλο καταλόγου δείχνει διαστάσεις, λεπτομέρειες τοποθέτησης και βασικές προδιαγραφές. Τα πιο λεπτομερή εγχειρίδια εξηγούν τις διαδικασίες εγκατάστασης, τις απαιτήσεις συντήρησης και τα βήματα αντιμετώπισης προβλημάτων.
Μπορείτε να κάνετε λήψη αυτών των εγγράφων από τον ιστότοπο της Rexroth ή να τα ζητήσετε από τους διανομείς. Το να έχετε το τεχνικό εγχειρίδιο για το συγκεκριμένο μοντέλο σας βοηθά κατά την εγκατάσταση και τη συντήρηση. Τα έγγραφα περιλαμβάνουν υδραυλικά σύμβολα που δείχνουν τον τρόπο αναπαράστασης της βαλβίδας σε διαγράμματα κυκλώματος.
Η ομάδα τεχνικής υποστήριξης της Rexroth μπορεί να βοηθήσει με ερωτήσεις σχετικά με την εφαρμογή. Εάν δεν είστε σίγουροι αν ένα 4WE 6 J ταιριάζει στις ανάγκες σας, μπορεί να προτείνει εναλλακτικές ή να προτείνει τροποποιήσεις. Αυτή η υποστήριξη είναι πολύτιμη κατά το σχεδιασμό νέων συστημάτων ή την αναβάθμιση του υπάρχοντος εξοπλισμού.
Τα ηλεκτρονικά εργαλεία επιλογής σάς επιτρέπουν να διαμορφώνετε τις βαλβίδες με βάση τις απαιτήσεις σας. Εισαγάγετε τον ρυθμό ροής, την πίεση, την τάση και άλλες παραμέτρους και το εργαλείο προτείνει κατάλληλα μοντέλα. Αυτό σας βοηθά να διασφαλίσετε ότι λαμβάνετε ακριβώς αυτό που χρειάζεστε χωρίς να αποκωδικοποιήσετε τους αριθμούς μοντέλων με μη αυτόματο τρόπο.
Τελικές Σκέψεις
Η βαλβίδα ελέγχου κατεύθυνσης 4WE 6 J για Rexroth αντιπροσωπεύει αποδεδειγμένη τεχνολογία στον υδραυλικό έλεγχο. Ο σχεδιασμός του που λειτουργεί με ηλεκτρομαγνητική βαλβίδα, με επίκεντρο το ελατήριο με κλειστή κεντρική θέση, εξυπηρετεί αμέτρητες εφαρμογές παγκοσμίως. Η κατανόηση του τρόπου λειτουργίας του σάς βοηθά να το χρησιμοποιείτε αποτελεσματικά και να το διατηρείτε σωστά.
Τα βασικά πλεονεκτήματα περιλαμβάνουν την τυποποιημένη βάση NG6, την αξιόπιστη λειτουργία κλειστού κέντρου και την ευρεία διαθεσιμότητα εξαρτημάτων και υποστήριξης. Η βαλβίδα χειρίζεται υψηλές πιέσεις και παρέχει άμεση απόκριση μεταγωγής για ακριβή έλεγχο. Πολλαπλές επιλογές τάσης και διαμορφώσεις προσαρμόζονται στις διαφορετικές απαιτήσεις του μηχανήματος.
Η σωστή εγκατάσταση και συντήρηση διατηρούν αυτές τις βαλβίδες λειτουργικές για χρόνια. Το καθαρό υδραυλικό λάδι είναι ο μόνος πιο σημαντικός παράγοντας για τη μακροζωία της βαλβίδας. Οι τακτικές αλλαγές φίλτρων και η προσοχή στη θερμοκρασία λειτουργίας αποτρέπουν τα περισσότερα προβλήματα πριν ξεκινήσουν.
Είτε αντικαθιστάτε μια αποτυχημένη βαλβίδα, σχεδιάζετε ένα νέο μηχάνημα ή απλώς προσπαθείτε να κατανοήσετε τον υπάρχοντα εξοπλισμό σας, το 4WE 6 J αξίζει να ληφθεί υπόψη. Οι δεκαετίες αποδεδειγμένης απόδοσης σε απαιτητικές βιομηχανικές εφαρμογές μιλούν για την ποιότητα και την αξιοπιστία του. Με την κατάλληλη φροντίδα, αυτή η βαλβίδα θα εξυπηρετήσει καλά το υδραυλικό σας σύστημα για πολλά χρόνια.
