Όταν χρειάζεστε ακριβή έλεγχο ροής σε συμπαγή υδραυλικά συστήματα, το Check Valve Sandwich Plate Z2S 10 προσφέρει μια αξιόπιστη λύση. Αυτή η πιλοτική βαλβίδα αντεπιστροφής της Bosch Rexroth παρέχει μπλοκάρισμα χωρίς διαρροές σε σχέδιο πλάκας σάντουιτς που εξοικονομεί χώρο. Το Z2S 10 εξυπηρετεί μικρότερες έως μεσαίου μεγέθους υδραυλικές εφαρμογές όπου η διατήρηση της θέσης και η αποτροπή της αντίστροφης ροής είναι κρίσιμες.
Το Z2S 10 χρησιμοποιεί τις ίδιες θεμελιώδεις αρχές σχεδίασης με τα μεγαλύτερα μοντέλα της σειράς Z2S, αλλά η ονομασία του μεγέθους 10 σημαίνει ότι ταιριάζει με τα μοτίβα τοποθέτησης CETOP 05 αντί για τις μεγαλύτερες διεπαφές CETOP 07. Αυτό το μικρότερο αποτύπωμα καθιστά το Check Valve Sandwich Plate Z2S 10 ιδανικό για φορητό εξοπλισμό, συμπαγή βιομηχανικά μηχανήματα και εφαρμογές όπου ο χώρος προσφέρεται σε υψηλό επίπεδο.
Βασικά χαρακτηριστικά σχεδίασης
Η πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 10 λειτουργεί μέσω ενός μηχανισμού ελατηρίου σε συνδυασμό με πιλοτικό έλεγχο. Το υδραυλικό υγρό ρέει ελεύθερα από τη θύρα Α1 προς Α2 ή Β1 προς Β2 όταν η πίεση ωθεί προς την εμπρός κατεύθυνση. Το στοιχείο της βαλβίδας ανασηκώνεται από την έδρα του, επιτρέποντας στο λάδι να περάσει με ελάχιστη αντίσταση. Όταν η ροή προσπαθεί να αντιστραφεί, το ελατήριο και η αντίστροφη πίεση πιέζουν το κάλυμμα σταθερά στο κάθισμά του, δημιουργώντας ένα σφράγισμα από μέταλλο σε μέταλλο που αποτρέπει οποιαδήποτε διαρροή.
Αυτό που διακρίνει το Z2S 10 από τις απλές βαλβίδες ελέγχου είναι η πιλοτική του ικανότητα. Η εφαρμογή πίεσης στη θύρα πιλότου X ή Y ανοίγει υδραυλικά τη βαλβίδα αντίθετα προς την κατεύθυνση μπλοκαρίσματος. Αυτή η δυνατότητα επιτρέπει την ελεγχόμενη μείωση των φορτίων ή τη σκόπιμη αντίστροφη ροή όταν το απαιτεί ο σχεδιασμός του συστήματός σας. Χωρίς πίεση πιλότου, η πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 10 διατηρεί τη λειτουργία μπλοκαρίσματος επ' αόριστον χωρίς ολίσθηση ή διαρροή.
Η διαμόρφωση πλάκας σάντουιτς του Z2S 10 έχει μήκος περίπου 162 mm και ύψος 57 mm. Η βαλβίδα προσθέτει περίπου 25 mm στο πάχος της στοίβας όταν εγκαθίσταται μεταξύ άλλων υδραυλικών εξαρτημάτων. Τέσσερα μπουλόνια M8 ασφαλίζουν τα κύρια σημεία στερέωσης, ενώ δύο μπουλόνια M5 χειρίζονται τις βοηθητικές συνδέσεις. Το συνολικό βάρος κυμαίνεται από 2,8 έως 3,2 κιλά, ανάλογα με τη συγκεκριμένη παραλλαγή και τις επιλογές.
Η Bosch Rexroth κατασκευάζει το σώμα βαλβίδας Z2S 10 από υψηλής ποιότητας χυτοσίδηρο ή χάλυβα με επιφανειακή επεξεργασία ανθεκτική στη διάβρωση. Η στάνταρ έκδοση χρησιμοποιεί σφραγίδες NBR κατάλληλες για υδραυλικά λιπαντικά με βάση τα ορυκτά. Όταν η εφαρμογή σας απαιτεί υγρά φωσφορικών εστέρων ή άλλα συνθετικά υδραυλικά, μπορείτε να καθορίσετε σφραγίδες FKM προσθέτοντας τον χαρακτηρισμό "V" στον αριθμό ανταλλακτικού σας.
Τεχνικές Προδιαγραφές
Η πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 10 χειρίζεται τη μέγιστη πίεση εργασίας έως και 315 bar, πανομοιότυπη με το μεγαλύτερο αντίστοιχο Z2S 16. Αυτή η βαθμολογία 31,5 megapascal σημαίνει ότι το Z2S 10 λειτουργεί αξιόπιστα ακόμη και σε υδραυλικά κυκλώματα υψηλής πίεσης. Η μέγιστη χωρητικότητα ροής φτάνει τα 80 λίτρα ανά λεπτό στην κατεύθυνση ελεύθερης ροής, η οποία ταιριάζει στους περισσότερους μικρούς έως μεσαίους ενεργοποιητές και υδραυλικούς κινητήρες.
Οι επιλογές πίεσης ρωγμής για το Z2S 10 περιλαμβάνουν ρυθμίσεις 3, 5, 7,5 και 10 bar. Αυτή η πίεση ρωγμής καθορίζει πόση αντίστροφη πίεση δημιουργείται προτού η βαλβίδα εδράσει εντελώς. Οι χαμηλότερες πιέσεις ρωγμών παρέχουν πιο αυστηρό έλεγχο με λιγότερη συσσώρευση πίεσης, ενώ οι υψηλότερες ρυθμίσεις ανέχονται μεγαλύτερη αντίθλιψη πριν από το μπλοκάρισμα. Η επιλογή σας εξαρτάται από το εάν η εφαρμογή σας χρειάζεται άμεση απενεργοποίηση ή μπορεί να φιλοξενήσει κάποια αύξηση της πίεσης κατά το κλείσιμο.
Το εύρος θερμοκρασίας λειτουργίας κυμαίνεται από -30°C έως +80°C με τυπικές σφραγίδες NBR. Οι παραλλαγές στεγανοποίησης FKM λειτουργούν από -20°C έως +80°C. Αυτά τα όρια θερμοκρασίας καλύπτουν τα περισσότερα περιβάλλοντα λειτουργίας βιομηχανικού και φορητού εξοπλισμού. Το υδραυλικό σας υγρό θα πρέπει να διατηρεί ιξώδες μεταξύ 2,8 και 500 τετραγωνικά χιλιοστά ανά δευτερόλεπτο για σωστή λειτουργία του Z2S 10.
Η καθαριότητα του υγρού επηρεάζει σημαντικά την αξιοπιστία της πλάκας σάντουιτς βαλβίδας ελέγχου Z2S 10. Η Bosch Rexroth καθορίζει το NAS 1638 Class 9 ή το ISO 4406 20/18/15 ως ελάχιστα πρότυπα καθαριότητας. Το μολυσμένο λάδι μεταφέρει σωματίδια που μπορούν να ενσωματωθούν στις επιφάνειες στεγανοποίησης, προκαλώντας διαρροή ή εμποδίζοντας το σωστό κλείσιμο της βαλβίδας. Η εγκατάσταση επαρκούς φιλτραρίσματος ανάντη του Z2S 10 προστατεύει την επένδυσή σας και εξασφαλίζει σταθερή απόδοση.
Οι λόγοι πιλοτικής περιοχής στο σχέδιο Z2S 10 ακολουθούν παρόμοιες αναλογίες με άλλες βαλβίδες της σειράς Z2S. Η αναλογία μεταξύ της περιοχής πιλότου και της περιοχής μπλοκαρίσματος δημιουργεί μηχανικό πλεονέκτημα έτσι ώστε η σχετικά χαμηλή πίεση πιλότου να μπορεί να ανοίξει τη βαλβίδα έναντι της υψηλής πίεσης του συστήματος. Αυτός ο σχεδιασμός σημαίνει ότι δεν χρειάζεστε ξεχωριστά αναλώσιμα πιλότου υψηλής πίεσης για να λειτουργήσετε αποτελεσματικά το Z2S 10.
Κοινές Εφαρμογές
Ο φορητός υδραυλικός εξοπλισμός συχνά ενσωματώνει το Check Valve Sandwich Plate Z2S 10. Οι συμπαγείς εκσκαφείς, οι ολισθηροί φορτωτές και τα γεωργικά μηχανήματα επωφελούνται από το μικρό μέγεθος και την αξιόπιστη λειτουργία μπλοκαρίσματος της βαλβίδας. Όταν ένας κάδος φορτωτή κρατά υλικό πάνω από το κεφάλι, το Z2S 10 αποτρέπει την μετατόπιση του κυλίνδρου ακόμα και αν οι υδραυλικοί σωλήνες αστοχήσουν ή ο χειριστής μετακινήσει ακούσια τους μοχλούς ελέγχου σε ουδέτερες θέσεις.
Ο εξοπλισμός βιομηχανικής πρέσας χρησιμοποιεί το Z2S 10 για να διατηρεί τη θέση του εμβόλου κατά τη διάρκεια των εργασιών διαμόρφωσης. Οι πρέσες σφράγισης μετάλλων, οι πρέσες πέδησης και οι μηχανές χύτευσης με συμπίεση χρειάζονται κυλίνδρους που συγκρατούν ακριβείς θέσεις ενώ εφαρμόζονται οι δυνάμεις διαμόρφωσης. Το χαρακτηριστικό μηδενικής διαρροής της πλάκας σάντουιτς βαλβίδας ελέγχου Z2S 10 εξασφαλίζει ακρίβεια διαστάσεων στα τελικά εξαρτήματα εξαλείφοντας οποιαδήποτε κίνηση του κυλίνδρου κατά τη διάρκεια του κύκλου συμπίεσης.
Τα μηχανήματα ξυλουργικής ενσωματώνουν το Z2S 10 για κυκλώματα σύσφιξης και συγκράτησης. Οι δρομολογητές CNC, οι λωρίδες άκρων και τα πριόνια πάνελ χρησιμοποιούν υδραυλικούς σφιγκτήρες για τη στερέωση των τεμαχίων κατά τη διάρκεια των εργασιών κοπής. Η μορφή πλάκας σάντουιτς επιτρέπει στους κατασκευαστές μηχανών να δημιουργούν συμπαγείς πολλαπλές βαλβίδων που ενσωματώνουν πολλαπλά κυκλώματα σύσφιξης σε περιορισμένο χώρο κάτω από τα τραπέζια εργασίας.
Τα τραπέζια ανύψωσης και οι ψαλιδωτοί ανελκυστήρες βασίζονται στο Z2S 10 για ασφάλεια συγκράτησης του φορτίου. Όταν μια πλατφόρμα ανύψωσης υποστηρίζει εργάτες ή υλικά σε ανυψωμένες θέσεις, η πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 10 παρέχει πλεονάζουσα ασφάλεια κλείνοντας τις θύρες κυλίνδρου ανεξάρτητα από την κύρια βαλβίδα κατεύθυνσης. Ακόμα κι αν οι βαλβίδες ελέγχου αστοχήσουν ή οι υδραυλικές γραμμές σπάσουν, το Z2S 10 αποτρέπει την ανεξέλεγκτη κάθοδο.
Οι μηχανές χύτευσης πλαστικού με έγχυση στη μικρότερη χωρητικότητα χρησιμοποιούν το Z2S 10 για κυκλώματα σύσφιξης καλουπιών. Η βαλβίδα διατηρεί την ακριβή δύναμη σύσφιξης καθ' όλη τη διάρκεια του κύκλου έγχυσης και ψύξης. Η τοποθέτηση σε πλάκα σάντουιτς απλοποιεί τον σχεδιασμό της πολλαπλής, επειδή οι μηχανικοί μπορούν να στοιβάζουν πολλαπλές λειτουργίες βαλβίδων κατακόρυφα αντί να τις τακτοποιούν σε μεγαλύτερα οριζόντια σχέδια.
Αγορά και Τιμολόγηση
Οι γνήσιες μονάδες Bosch Rexroth Check Valve Sandwich Plate Z2S 10 κοστίζουν συνήθως από 180 έως 280 δολάρια ΗΠΑ μέσω εξουσιοδοτημένων διανομέων. Τα επίσημα κανάλια Rexroth παρέχουν πλήρη τεχνική τεκμηρίωση, κάλυψη εγγύησης και πρόσβαση στην τεχνική υποστήριξη εφαρμογών. Οι χρόνοι παράδοσης συνήθως διαρκούν μία έως δύο εβδομάδες για τυπικές διαμορφώσεις που διατηρούνται στο απόθεμα του διανομέα.
Εξειδικευμένοι προμηθευτές υδραυλικών όπως η Airline Hydraulics και η [BuyRexroth.com](http://buyrexroth.com/) διατηρούν απόθεμα ειδικά για την αγορά της Βόρειας Αμερικής. Αυτοί οι διανομείς συχνά αποστέλλονται εντός τριών έως επτά ημερών και μπορούν να παρέχουν προσφορές πακέτων όταν παραγγέλνετε πολλές βαλβίδες ή πλήρη υδραυλικά συστήματα. Η τιμή τους γενικά πέφτει στην περιοχή από 170 έως 260 δολάρια ανάλογα με την ποσότητα και τη διαμόρφωση.
Οι Ευρωπαίοι αγοραστές μπορούν να έχουν πρόσβαση στο Z2S 10 μέσω των τοπικών κέντρων σέρβις της Bosch Rexroth και των εξουσιοδοτημένων διανομέων σε όλη τη Γερμανία, τη Γαλλία, την Ιταλία και άλλες αγορές. Η τιμολόγηση στις ευρωπαϊκές αγορές κυμαίνεται από 160 έως 250 ευρώ περίπου, με παρόμοιους χρόνους παράδοσης με τις πηγές της Βόρειας Αμερικής.

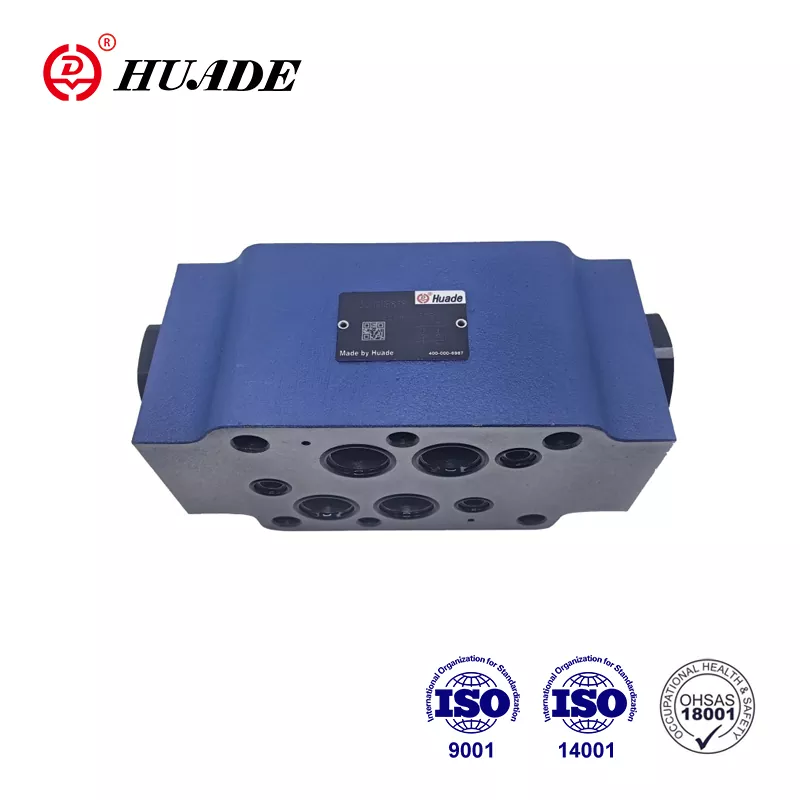

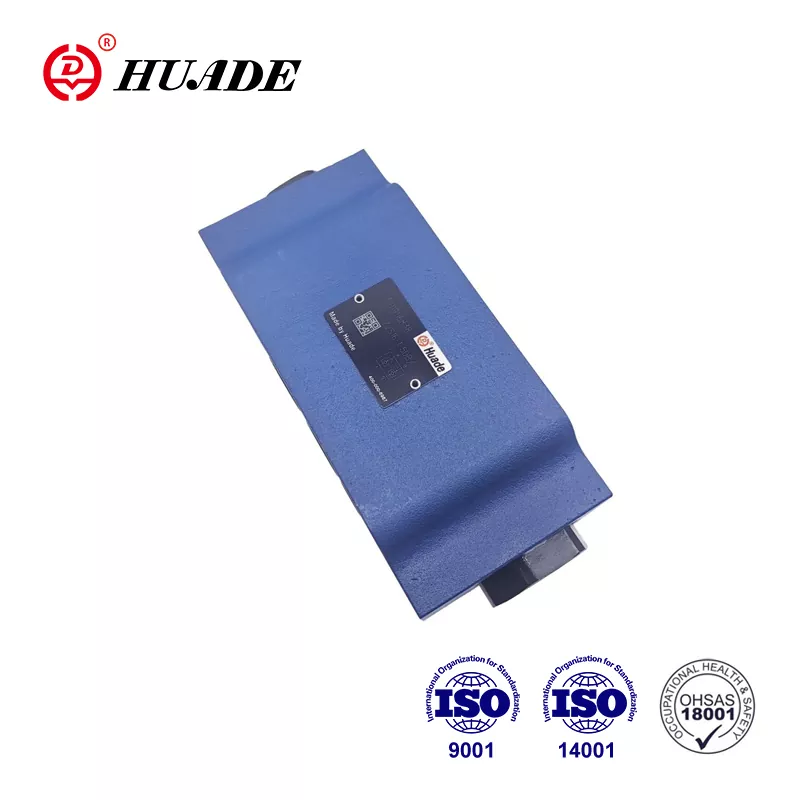

Εναλλακτικοί κατασκευαστές παράγουν συμβατές εκδόσεις του Check Valve Sandwich Plate Z2S 10. Ο Κινέζος κατασκευαστής Huade Hydraulic κατασκευάζει τη σειρά HD Z2S 10 που διατηρεί το ίδιο σχέδιο τοποθέτησης CETOP 05 και παρόμοιες προδιαγραφές. Αυτές οι εναλλακτικές λύσεις κοστίζουν συνήθως 25 έως 35 τοις εκατό λιγότερο από τα γνήσια προϊόντα Rexroth, με τιμές περίπου 120 έως 200 δολάρια. Η ανταλλαγή περιλαμβάνει μειωμένη τεχνική τεκμηρίωση και λιγότερο ολοκληρωμένη υποστήριξη εγγύησης.
Κατά την παραγγελία του Z2S 10, επαληθεύστε τον πλήρη αριθμό ανταλλακτικού, συμπεριλαμβανομένου του χαρακτηρισμού σειράς, του κωδικού πίεσης ρωγμών και των προδιαγραφών υλικού στεγανοποίησης. Ένας πλήρης αριθμός ανταλλακτικού μπορεί να μοιάζει με Z2S10-1-5X για μια βαλβίδα πίεσης ρωγμής 3 bar με σφραγίδες NBR στην τρέχουσα σειρά 5X. Η προσθήκη "/V" καθορίζει σφραγίδες FKM, ενώ η διαμόρφωση αποκλεισμού (A, B ή AB) εμφανίζεται νωρίτερα στην ακολουθία αριθμού εξαρτήματος.
Οδηγίες εγκατάστασης
Η εγκατάσταση μιας πλάκας σάντουιτς βαλβίδας ελέγχου Z2S 10 απαιτεί ιδιαίτερη προσοχή στην προετοιμασία της επιφάνειας τοποθέτησης. Η επιφάνεια ζευγαρώματος πρέπει να έχει μέγιστη τραχύτητα Ra 0,8 και να διατηρεί την επιπεδότητα εντός 0,01 mm ανά 100 mm μήκους επιφάνειας. Αυτές οι προδιαγραφές δεν είναι προαιρετικές συστάσεις. Οι τραχιές ή στρεβλωμένες επιφάνειες στερέωσης θα προκαλέσουν διαρροή δακτυλίου Ο που θέτει σε κίνδυνο τον σκοπό της χρήσης μιας βαλβίδας αντεπιστροφής μηδενικής διαρροής.
Το Z2S 10 χρησιμοποιεί συγκεκριμένα μεγέθη O-ring που διαφέρουν από τα μεγαλύτερα μοντέλα Z2S. Οι κύριες θύρες A, B, P και T απαιτούν δακτυλίους O με εξωτερική διάμετρο 16 mm με διατομή 2 mm. Οι πιλοτικές θύρες X και Y χρησιμοποιούν μικρότερους δακτυλίους O-8mm επί 1,5mm. Πριν από την εγκατάσταση, επιβεβαιώστε ότι διαθέτετε το σωστό κιτ δακτυλίου Ο, επειδή η χρήση λανθασμένων μεγεθών εγγυάται προβλήματα διαρροής και πιθανής μόλυνσης.
Οι προδιαγραφές ροπής έχουν μεγάλη σημασία για τις εγκαταστάσεις πλάκας σάντουιτς. Σφίξτε τα τέσσερα μπουλόνια στερέωσης M8 στα 41 Nm σε διαγώνιο εγκάρσιο σχέδιο. Τα δύο βοηθητικά μπουλόνια M5 απαιτούν ροπή 8,8 Nm. Η μειωμένη ροπή επιτρέπει διαρροές και πιθανή μετατόπιση βαλβίδων, ενώ η υπερβολική ροπή μπορεί να παραμορφώσει το σώμα της βαλβίδας από αλουμίνιο ή χυτοσίδηρο. Χρησιμοποιείτε πάντα ένα βαθμονομημένο δυναμόκλειδο αντί για κρουστικά κλειδιά ή την εκτίμηση με αίσθηση.
Τοποθετήστε την πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 10 έτσι ώστε οι πείροι των πείρων να ευθυγραμμίζονται ακριβώς με τις οπές στην πολλαπλή ή την υποπλάκα στερέωσης. Αυτοί οι πείροι πείρους εμποδίζουν την πλευρική κίνηση που θα μπορούσε να διατμήσει τους δακτυλίους O κατά τη διάρκεια των κύκλων πίεσης. Καθαρίστε σχολαστικά όλες τις επιφάνειες στερέωσης πριν από τη συναρμολόγηση για να αφαιρέσετε τυχόν μεταλλικά τσιπ, βρωμιά ή παλιό υλικό στεγανοποίησης που θα μπορούσε να θέσει σε κίνδυνο τη στεγανοποίηση.
Αφού στερεώσετε όλα τα μπουλόνια, γεμίστε το υδραυλικό σας σύστημα με καθαρό υγρό και ανακυκλώστε τους ενεργοποιητές αρκετές φορές πριν εφαρμόσετε πλήρη φορτία εργασίας. Αυτή η διαδικασία διάρρηξης καθαρίζει τον παγιδευμένο αέρα και επαληθεύει ότι το Z2S 10 λειτουργεί σωστά. Παρακολουθήστε για τυχόν εξωτερική διαρροή γύρω από τα στεγανοποιητικά δακτυλίου Ο κατά την αρχική λειτουργία. Μικρές διαρροές που εμφανίζονται κατά την πρώτη συμπίεση συχνά υποδεικνύουν ακατάλληλη ροπή μπουλονιού ή μόλυνση της επιφάνειας.
Θέματα ολοκλήρωσης συστήματος
Η πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 10 συνήθως εγκαθίσταται μεταξύ μιας βαλβίδας ελέγχου κατεύθυνσης και του υδραυλικού ενεργοποιητή που ελέγχει. Αυτή η τοποθέτηση επιτρέπει στο Z2S 10 να μπλοκάρει τις θύρες ενεργοποιητή όταν η βαλβίδα κατεύθυνσης μετακινείται στην ουδέτερη θέση. Οι πιλοτικές θύρες συνδέονται με τις θυρίδες εργασίας της κατευθυντικής βαλβίδας έτσι ώστε οποιαδήποτε σκόπιμη ροή μέσω της κατευθυντικής βαλβίδας ανοίγει επίσης το Z2S 10 προς την κατάλληλη κατεύθυνση.
Κατά την ενσωμάτωση του Z2S 10 σε εφαρμογές κατακόρυφου κυλίνδρου όπως τραπέζια ανύψωσης ή κριοί πρέσας, δώστε προσοχή στις υδραυλικές θύρες πιλότου. Η πιλοτική πίεση πρέπει να υπερνικήσει τόσο το ελατήριο πίεσης ρωγμής όσο και κάθε πίεση του συστήματος που προσπαθεί να αναγκάσει να κλείσει η βαλβίδα. Η ανεπαρκής πίεση πιλότου θα εμποδίσει το άνοιγμα της βαλβίδας, αφήνοντας τον ενεργοποιητή σας κλειδωμένο στη θέση του ακόμα και όταν δίνετε εντολή κίνησης.
Οι συνδέσεις της θύρας δεξαμενής απαιτούν ιδιαίτερη προσοχή με το Z2S 10. Η πιλοτική θύρα Y συνδέεται συνήθως με τη δεξαμενή είτε απευθείας είτε μέσω της θύρας δεξαμενής της κατευθυντικής βαλβίδας. Αυτή η σύνδεση πρέπει να φτάσει την πραγματική ατμοσφαιρική πίεση για να κλείσει η βαλβίδα αξιόπιστα. Οποιαδήποτε αντίθλιψη στη γραμμή δεξαμενής μπορεί να αποτρέψει το πλήρες κλείσιμο της βαλβίδας, με αποτέλεσμα την ανεπιθύμητη μετατόπιση του ενεργοποιητή.
Λάβετε υπόψη την πτώση πίεσης μέσω της πλάκας σάντουιτς βαλβίδας ελέγχου Z2S 10 όταν προσδιορίζετε το μέγεθος του υδραυλικού σας συστήματος. Ένα Z2S 10 που λειτουργεί σωστά δείχνει απώλεια πίεσης μικρότερη από 3 bar στη μέγιστη ονομαστική ροή προς την κατεύθυνση ελεύθερης ροής. Αυτή η πτώση πίεσης μειώνει τη διαθέσιμη δύναμη στον ενεργοποιητή σας και παράγει θερμότητα στο υδραυλικό λάδι σας. Το υπερβολικό μέγεθος του Z2S 10 για τις απαιτήσεις ροής ελαχιστοποιεί την πτώση πίεσης και βελτιώνει την απόδοση του συστήματος.
Πολλαπλές βαλβίδες Z2S 10 μπορούν να στοιβάζονται μαζί σε διαμορφώσεις πλάκας σάντουιτς για να ελέγχουν πολλούς ενεργοποιητές από μια συμπαγή πολλαπλή. Αυτή η αρθρωτή προσέγγιση απλοποιεί τις υδραυλικές εγκαταστάσεις και μειώνει τον αριθμό των χωριστών θέσεων στερέωσης βαλβίδων που απαιτούνται. Ωστόσο, κάθε πρόσθετο στρώμα βαλβίδας αυξάνει το ύψος της στοίβας και αυξάνει τον αριθμό των στεγανοποιήσεων δακτυλίου Ο που απαιτούν σωστή εγκατάσταση.
Απαιτήσεις Συντήρησης
Το Check Valve Sandwich Plate Z2S 10 χρειάζεται σχετικά ελάχιστη συντήρηση όταν λειτουργεί εντός των προδιαγραφών σχεδιασμού. Προγραμματίστε επιθεωρήσεις κάθε έξι έως δώδεκα μήνες ανάλογα με τον κύκλο εργασίας και το περιβάλλον λειτουργίας σας. Κατά τη διάρκεια των επιθεωρήσεων, ελέγξτε για τυχόν εξωτερική διαρροή λαδιού γύρω από τις στεγανοποιήσεις του δακτυλίου Ο και βεβαιωθείτε ότι οι ενεργοποιητές συγκρατούνται σωστά όταν οι βαλβίδες κατεύθυνσης βρίσκονται στο κέντρο.
Δοκιμάστε τη λειτουργία πιλότου δίνοντας εντολή για αργή κίνηση του ενεργοποιητή και επιβεβαιώνοντας την ομαλή, σταθερή κίνηση. Η σπασμωδική ή διστακτική κίνηση μπορεί να υποδεικνύει ότι το Z2S 10 δεν ανοίγει πλήρως λόγω μόλυνσης ή ανεπαρκούς πίεσης του πιλότου. Μετρήστε την πίεση πιλότου στις θύρες X και Y υπό συνθήκες λειτουργίας για να επαληθεύσετε ότι υπερβαίνει την προδιαγραφή πίεσης ρωγμής συν τυχόν τριβή στο κύκλωμα πιλότου.
Αντικαταστήστε τα στεγανοποιητικά δακτυλίου Ο κάθε δύο έως πέντε χρόνια ως προληπτική συντήρηση, ανεξάρτητα από το αν παρατηρήσετε διαρροή. Τα υλικά σφράγισης NBR και FKM σκληραίνουν σταδιακά από τη θερμική ανακύκλωση και την έκθεση σε χημικά με την πάροδο του χρόνου. Οι σκληρυμένες σφραγίδες χάνουν την ικανότητά τους να συμμορφώνονται με μικρές επιφανειακές ανωμαλίες, επιτρέποντας τελικά τη διαρροή. Κατά την αντικατάσταση των στεγανοποιήσεων, επιθεωρήστε το στόμιο της βαλβίδας και τις επιφάνειες έδρας για χαραγή, διάβρωση ή ενσωματωμένη μόλυνση.
Παρακολουθήστε την πτώση πίεσης στην πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 10 κατά τη διάρκεια της κανονικής λειτουργίας. Η αυξανόμενη πτώση πίεσης με την πάροδο του χρόνου υποδηλώνει συσσώρευση ρύπανσης στις εσωτερικές διόδους ή μερική απόφραξη του στοιχείου σωλήνωσης. Μην αγνοείτε τις σταδιακά αυξανόμενες πτώσεις πίεσης γιατί σηματοδοτούν την ανάπτυξη προβλημάτων που τελικά θα προκαλέσουν πλήρη αστοχία της βαλβίδας.
Εάν το Z2S 10 δεν απελευθερωθεί όταν εφαρμόζεται πίεση πιλότου, πρώτα επαληθεύστε την επαρκή πίεση πιλότου στην είσοδο της βαλβίδας. Οι φραγμένες ή περιορισμένες διόδους πιλότου συχνά προκαλούν αστοχίες απελευθέρωσης. Βεβαιωθείτε ότι οι συνδέσεις της δεξαμενής φθάνουν στην ατμοσφαιρική πίεση χωρίς περιορισμούς. Εάν αυτά τα κυκλώματα ελέγξουν σωστά, αλλά η βαλβίδα εξακολουθεί να μην απελευθερώνεται, η εσωτερική μόλυνση πιθανότατα έχει μπλοκάρει τον μηχανισμό σωλήνωσης.
Η πλήρης αστοχία της βαλβίδας όπου υπάρχει διαρροή από την πλάτη σημαίνει ότι το στόμιο ή η έδρα έχει υποστεί ζημιά. Τα σωματίδια μετάλλων από αλλού στο σύστημά σας μπορούν να ενσωματωθούν στις επιφάνειες στεγανοποίησης, αποτρέποντας το στενό κλείσιμο. Σε αυτό το σημείο, αντικαταστήστε ολόκληρη τη βαλβίδα Z2S 10 αντί να επιχειρήσετε επισκευές στο πεδίο. Η μηχανική κατεργασία ακριβείας που απαιτείται για τις σωστές επιφάνειες στεγανοποίησης καθιστά την επισκευή πεδίου μη πρακτική.
Σύγκριση Εναλλακτικών Μεγεθών 10
Η Parker Hannifin κατασκευάζει βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο σε παρόμοια μεγέθη με το Z2S 10. Οι βαλβίδες σάντουιτς CETOP 05 της Parker προσφέρουν συγκρίσιμες προδιαγραφές με ελαφρώς διαφορετικά εσωτερικά σχέδια. Η τιμολόγησή τους ταιριάζει συνήθως με τα επίπεδα της Bosch Rexroth, επομένως η επιλογή σας εξαρτάται περισσότερο από τα υπάρχοντα στοιχεία του συστήματος και τις σχέσεις του διανομέα παρά από το κόστος.
Η HYDAC παράγει βαλβίδες αντεπιστροφής πλάκας σάντουιτς που τοποθετούνται σε πρότυπα ISO 4401-05 που ταιριάζουν με το αποτύπωμα Z2S 10. Το HYDAC δίνει έμφαση στην αντίσταση στη διάβρωση και προσφέρει παραλλαγές με χαρακτηριστικά προανοίγματος που μειώνουν το υδραυλικό σοκ κατά τη μετάβαση της βαλβίδας. Η τιμολόγησή τους είναι περίπου 10 έως 15 τοις εκατό υψηλότερη από το Check Valve Sandwich Plate Z2S 10, αλλά εφαρμογές ευαίσθητες σε αιχμές πίεσης μπορεί να δικαιολογούν το premium.
Το Huade HD Z2S 10 αντιπροσωπεύει μια επιλογή άμεσης αντικατάστασης που κατασκευάζεται στην Κίνα. Η Huade διατηρεί τις ίδιες διαστάσεις τοποθέτησης, μοτίβα θυρών και ονομασίες πίεσης, ενώ πωλεί σε σημαντικά χαμηλότερες τιμές. Πολλοί χρήστες αναπτύσσουν με επιτυχία τις βαλβίδες Huade σε εφαρμογές ευαίσθητες στο κόστος, όπου ο χρόνος διακοπής λειτουργίας έχει διαχειρίσιμες συνέπειες. Ωστόσο, τα κρίσιμα συστήματα ασφαλείας επωφελούνται από το καθιερωμένο ιστορικό ποιότητας και την ολοκληρωμένη τεχνική υποστήριξη της Bosch Rexroth.
Η Eaton Vickers παράγει πιλοτικές βαλβίδες αντεπιστροφής βελτιστοποιημένες για υψηλότερους ρυθμούς ροής. Εάν η εφαρμογή σας υπερβαίνει το όριο των 80 λίτρων ανά λεπτό του Z2S 10, σκεφτείτε εναλλακτικές λύσεις της Vickers που μπορεί να προσφέρουν καλύτερα χαρακτηριστικά ροής. Τα σχέδια τοποθέτησής τους χρησιμοποιούν παρόμοιες αλλά όχι ίδιες διαστάσεις, επομένως επαληθεύστε τη συμβατότητα πριν την παραγγελία.
Η Sun Hydraulics κατασκευάζει βαλβίδες αντεπιστροφής τύπου φυσιγγίων που λειτουργούν με πιλότο και προσφέρουν μια εναλλακτική λύση στα σχέδια των πλακών σάντουιτς. Αν και δεν αντικαθιστούν απευθείας το Z2S 10, τα δοχεία Sun μπορούν να επιτύχουν παρόμοιες λειτουργίες με διαφορετικά σχέδια πολλαπλών. Αυτή η επιλογή έχει νόημα κυρίως για νέους σχεδιασμούς συστημάτων παρά για εκ των υστέρων εφαρμογές.
Παραλλαγές σειράς και αριθμοί ανταλλακτικών
Η Bosch Rexroth παράγει το Check Valve Sandwich Plate Z2S 10 σε διάφορες σειρές. Η σειρά 5X αντιπροσωπεύει την τρέχουσα παραγωγή με σφραγίδες NBR για εφαρμογές ορυκτελαίων. Οι προηγούμενες σειρές όπως οι 50 και 60 εξακολουθούν να εμφανίζονται σε παλαιού τύπου συστήματα, αλλά οι νέες εγκαταστάσεις θα πρέπει να καθορίζουν εξαρτήματα 5X για την καλύτερη διαθεσιμότητα ανταλλακτικών στο μέλλον.
Η προσθήκη "V" στον αριθμό ανταλλακτικού καθορίζει τις σφραγίδες FKM αντί για το τυπικό NBR. Για παράδειγμα, το Z2S10-1-5X χρησιμοποιεί σφραγίδες ορυκτελαίου ενώ το Z2S10-1-5X/V χρησιμοποιεί σφραγίδες FKM που έχουν αξιολογηθεί για φωσφορικούς εστέρες ή συνθετικά ρευστά. Αυτή η διάκριση έχει σημασία σε εφαρμογές όπως πυράντοχα υδραυλικά ή συστήματα που χρησιμοποιούν φιλικά προς το περιβάλλον βιοδιασπώμενα λάδια.
Η διαμόρφωση αποκλεισμού εμφανίζεται στον αριθμό εξαρτήματος ως κωδικός γράμματος. Το "A" υποδηλώνει αποκλεισμό μόνο στη θύρα Α, το "B" μπλοκάρει μόνο τη θύρα Β και το "AB" μπλοκάρει και τις δύο θύρες. Οι περισσότερες εφαρμογές χρησιμοποιούν τη διαμόρφωση AB επειδή παρέχει μέγιστη ευελιξία για διάφορα σχέδια κυκλωμάτων. Το μπλοκάρισμα μιας θύρας εξυπηρετεί εξειδικευμένους σκοπούς όπου χρειάζεται να κρατάτε μόνο τη μία πλευρά ενός ενεργοποιητή.
Η πίεση ρωγμής εμφανίζεται ως αριθμητικός κωδικός: το "1" καθορίζει 3 bar, το "2" δηλώνει 5 bar, το "3" σημαίνει 7,5 bar και το "4" υποδηλώνει πίεση ρωγμής 10 bar. Οι χαμηλότερες πιέσεις ρωγμής παρέχουν πιο αυστηρό έλεγχο, αλλά μπορεί να επιτρέψουν περισσότερη αντίθλιψη πριν από το κάθισμα. Οι υψηλότερες πιέσεις ρωγμής ανέχονται καλύτερα τις διακυμάνσεις της πίεσης του συστήματος, αλλά απαιτούν περισσότερη πίεση πιλότου για να ανοίξει.
Πλήρεις αριθμοί ανταλλακτικών όπως R900409844 ή R900481624 προσδιορίζουν συγκεκριμένες διαμορφώσεις Z2S 10 στο σύστημα παραγγελιών της Bosch Rexroth. Χρησιμοποιείτε πάντα αυτούς τους πλήρεις αριθμούς ανταλλακτικών όταν παραγγέλνετε ανταλλακτικά για να βεβαιωθείτε ότι λαμβάνετε ακριβώς τις σωστές προδιαγραφές βαλβίδας για την εφαρμογή σας. Οι γενικές περιγραφές ή οι ελλιπείς αριθμοί εξαρτημάτων μπορεί να έχουν ως αποτέλεσμα τη λήψη εσφαλμένων διαμορφώσεων.
Αντιμετώπιση προβλημάτων κοινών προβλημάτων
Όταν η πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 10 αποτυγχάνει να συγκρατήσει το φορτίο και επιτρέπει τη μετατόπιση του ενεργοποιητή, πολλές αιτίες χρήζουν διερεύνησης. Αρχικά, βεβαιωθείτε ότι οι θύρες πιλότου δεν δέχονται ακούσια πίεση που ανοίγει τη βαλβίδα. Οι διασυνδεδεμένες πιλοτικές γραμμές ή οι βαλβίδες κατεύθυνσης με διαρροή μπορούν να ασκήσουν αρκετή πίεση για να ανοίξουν το Z2S 10 ακόμη και όταν αναμένετε να μπλοκάρει.
Ελέγξτε για μόλυνση στο υδραυλικό υγρό λαμβάνοντας ένα δείγμα λαδιού και αναλύοντάς το για τον αριθμό σωματιδίων. Ακόμη και τα λεπτά σωματίδια που δεν είναι ορατά με γυμνό μάτι μπορούν να αποτρέψουν τη σωστή σφράγιση. Εάν τα επίπεδα μόλυνσης υπερβαίνουν τις προδιαγραφές ISO 4406 20/18/15, καθαρίστε ή αντικαταστήστε τα φίλτρα του συστήματος και σκεφτείτε να προσθέσετε λεπτότερο φιλτράρισμα πριν από το Z2S 10.
Εξετάστε προσεκτικά τα εξωτερικά μοτίβα διαρροής. Οι διαρροές γύρω από τις αυλακώσεις του δακτυλίου Ο υποδεικνύουν είτε κατεστραμμένα σφραγίσματα, ακατάλληλη ροπή μπουλονιού ή παραμορφωμένες επιφάνειες στερέωσης. Η διαρροή λαδιού από το ίδιο το σώμα της βαλβίδας υποδηλώνει εσωτερική βλάβη που απαιτεί πλήρη αντικατάσταση της βαλβίδας. Μην επιχειρήσετε ποτέ να επισκευάσετε εσωτερικά εξαρτήματα στο χωράφι γιατί η απαιτούμενη ακρίβεια υπερβαίνει τις τυπικές δυνατότητες του συνεργείου.
Εάν το Z2S 10 δεν απελευθερωθεί όταν ασκείτε πίεση πιλότου, μετρήστε την πραγματική πίεση στις θύρες πιλότου X και Y κατά τη λειτουργία. Χρειάζεστε πίεση που υπερβαίνει την προδιαγραφή πίεσης ρωγμής συν τυχόν τριβή στις πιλοτικές διόδους. Η ανεπαρκής πίεση πιλότου είναι η πιο κοινή αιτία αστοχιών απελευθέρωσης. Ελέγξτε για φραγμένες γραμμές πιλότου, μικρού μεγέθους διόδους πιλότου ή ανεπαρκή πίεση από τη βαλβίδα κατεύθυνσης.
Ο ασυνήθιστος θόρυβος από την πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 10 κατά τη λειτουργία συνήθως υποδηλώνει σπηλαίωση ή συμπαρασυρμό αέρα. Βεβαιωθείτε ότι οι συνδέσεις της δεξαμενής σας διατηρούν τα σωστά επίπεδα λαδιού και ότι οι γραμμές αναρρόφησης δεν εισάγουν αέρα. Η ζημιά λόγω σπηλαίωσης μπορεί να καταστρέψει γρήγορα την έδρα της βαλβίδας και τις επιφάνειες της βαλβίδας, απαιτώντας πλήρη αντικατάσταση.
Μελλοντικές Εξελίξεις
Ο σχεδιασμός του υδραυλικού συστήματος συνεχίζει να κινείται προς μεγαλύτερη ικανότητα παρακολούθησης και διάγνωσης. Ενώ η βασική πλάκα σάντουιτς βαλβίδας ελέγχου Z2S 10 παραμένει ένα καθαρά μηχανικό εξάρτημα, τα σύγχρονα συστήματα ενσωματώνουν όλο και περισσότερο αισθητήρες πίεσης και μετατροπείς θέσης στις πολλαπλές βαλβίδων. Αυτοί οι αισθητήρες παρέχουν ανάδραση σε πραγματικό χρόνο σχετικά με τη λειτουργία της βαλβίδας και την υγεία του συστήματος χωρίς να απαιτούν τροποποιήσεις στο ίδιο το Z2S 10.
Η στροφή προς τα ηλεκτροϋδραυλικά συστήματα δημιουργεί νέες εφαρμογές για βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο. Οι ηλεκτρικοί ενεργοποιητές χειρίζονται ακριβή τοποθέτηση, ενώ τα υδραυλικά κυκλώματα παρέχουν εφεδρεία υψηλής δύναμης και το Z2S 10 ασφαλίζει τις υδραυλικές θέσεις κατά τη διάρκεια διακοπών ρεύματος. Αυτή η συμπληρωματική σχέση επεκτείνει τις περιπτώσεις χρήσης για συμπαγείς βαλβίδες αντεπιστροφής σε υβριδικά συστήματα ισχύος.
Οι περιβαλλοντικοί κανονισμοί οδηγούν σε αλλαγές στις συνθέσεις υδραυλικών υγρών. Τα βιοδιασπώμενα έλαια και οι εναλλακτικές λύσεις χαμηλής τοξικότητας κερδίζουν μερίδιο αγοράς, ιδιαίτερα σε κινητό εξοπλισμό και περιβαλλοντικά ευαίσθητες τοποθεσίες. Οι μελλοντικές προδιαγραφές του Z2S 10 μπορεί να περιλαμβάνουν υλικά στεγανοποίησης ειδικά βελτιστοποιημένα για αυτούς τους νέους τύπους υγρών πέρα από τις τρέχουσες επιλογές NBR και FKM.
Η μικρογραφία συνεχίζεται στα κινητά υδραυλικά καθώς οι κατασκευαστές εξοπλισμού επιδιώκουν μείωση βάρους και βελτιωμένη απόδοση. Το Z2S 10 ήδη εξυπηρετεί καλά συμπαγείς εφαρμογές, αλλά ακόμη και μικρότερες παραλλαγές ενδέχεται να εμφανιστούν για μικροϋδραυλικά συστήματα στη ρομποτική και τον εξοπλισμό κατασκευής ακριβείας.
Κάνοντας την επιλογή σας
Η επιλογή της πλάκας σάντουιτς βαλβίδας ελέγχου Z2S 10 ξεκινά με τον υπολογισμό των απαιτήσεων μέγιστης ροής. Εάν οι ενεργοποιητές σας χρειάζονται περισσότερα από 80 λίτρα ανά λεπτό, τα μεγαλύτερα μοντέλα Z2S 16 ή Z2S 22 ταιριάζουν καλύτερα στην εφαρμογή σας. Για ροές κάτω των 80 λίτρων ανά λεπτό, το Z2S 10 παρέχει βέλτιστη απόδοση σε μια συμπαγή συσκευασία.
Προσδιορίστε στη συνέχεια τη μέγιστη πίεση λειτουργίας σας. Η βαθμολογία 315 bar του Z2S 10 χειρίζεται τις περισσότερες εφαρμογές βιομηχανικού και φορητού εξοπλισμού. Εάν το σύστημά σας λειτουργεί κάτω από 150 bar, είστε καλά εντός των δυνατοτήτων της βαλβίδας. Συστήματα που πλησιάζουν ή υπερβαίνουν τα 250 bar απαιτούν προσεκτική προσοχή σε όλα τα εξαρτήματα του συστήματος, συμπεριλαμβανομένου του κατάλληλου φιλτραρίσματος και της συντήρησης σφράγισης.
Εξετάστε προσεκτικά τους περιορισμούς του χώρου τοποθέτησης. Η πλάκα σάντουιτς Z2S 10 προσθέτει 25 mm στο ύψος της στοίβας και ο συνολικός φάκελος έχει διαστάσεις 162 mm επί 57 mm. Βεβαιωθείτε ότι η περιοχή στερέωσης της πολλαπλής ή της βαλβίδας σας ικανοποιεί αυτές τις διαστάσεις με επαρκή διάκενο για υδραυλικές συνδέσεις και πρόσβαση στη συντήρηση.
Η συμβατότητα με υγρά καθορίζει την επιλογή του υλικού στεγανοποίησης. Οι τυπικές σφραγίδες NBR λειτουργούν αξιόπιστα με υδραυλικά λιπαντικά με βάση το πετρέλαιο που αποτελούν την πλειοψηφία των βιομηχανικών και φορητών εφαρμογών. Τα ρευστά φωσφορικών εστέρων, τα συνθετικά υδραυλικά ή τα βιοαποδομήσιμα λάδια απαιτούν σφραγίδες FKM που καθορίζονται προσθέτοντας την ονομασία V στον αριθμό ανταλλακτικού σας.
Οι εκτιμήσεις του προϋπολογισμού επηρεάζουν αν θα επιλέξετε γνήσια εξαρτήματα Bosch Rexroth ή συμβατές εναλλακτικές λύσεις. Οι κρίσιμες εφαρμογές ασφάλειας όπου η αστοχία της βαλβίδας θα μπορούσε να προκαλέσει τραυματισμό ή σημαντική υλική ζημιά δικαιολογούν το ασφάλιστρο για τον αρχικό εξοπλισμό. Λιγότερο απαιτητικές εφαρμογές ενδέχεται να δεχτούν εναλλακτικές λύσεις βελτιστοποιημένες ως προς το κόστος από κατασκευαστές όπως η Huade χωρίς να διακυβεύεται η αποδεκτή αξιοπιστία.
Το Check Valve Sandwich Plate Z2S 10 προσφέρει αποδεδειγμένη απόδοση σε συμπαγείς υδραυλικές εφαρμογές. Ο συνδυασμός του αξιόπιστου μπλοκαρίσματος, της απελευθέρωσης που λειτουργεί με πιλότο και του σχήματος σάντουιτς εξοικονόμησης χώρου το καθιστά κατάλληλο για κινητό εξοπλισμό, βιομηχανικά μηχανήματα και εξειδικευμένα συστήματα κατασκευής. Η κατανόηση των προδιαγραφών, των απαιτήσεων εγκατάστασης και των αναγκών συντήρησης σάς βοηθά να αναπτύξετε αυτή τη βαλβίδα αποτελεσματικά στα υδραυλικά σας κυκλώματα.
