Όταν περπατάτε μέσα από ένα εργοστασιακό δάπεδο ή επιθεωρείτε βαριά μηχανήματα, βλέπετε τα ορατά μέρη πολύπλοκων υδραυλικών συστημάτων. Όμως μέσα σε αυτά τα μηχανήματα κρύβονται εξαρτήματα που κάνουν τα πάντα να λειτουργούν ομαλά. Η βαλβίδα ελέγχου κατεύθυνσης WMU είναι ένα από αυτά τα κρίσιμα εξαρτήματα, που κατευθύνει αθόρυβα το υδραυλικό υγρό για να κάνει τους κυλίνδρους να εκτείνονται, να συστέλλονται και να σταματούν ακριβώς όταν χρειάζεται.
Εάν είστε μηχανικός που επιλέγει εξαρτήματα για ένα νέο μηχάνημα, τεχνικός συντήρησης που επιλύει ένα επίμονο υδραυλικό πρόβλημα ή διευθυντής προμηθειών που προσπαθεί να εξισορροπήσει την ποιότητα και το κόστος, η κατανόηση της βαλβίδας ελέγχου κατεύθυνσης WMU μπορεί να σας εξοικονομήσει χρόνο, χρήματα και πονοκεφάλους. Αυτός ο οδηγός αναλύει όλα όσα πρέπει να ξέρετε για αυτήν τη βαλβίδα άλογα εργασίας με απλούς όρους.
Τι κάνει τη βαλβίδα ελέγχου κατεύθυνσης WMU διαφορετική
Η βαλβίδα ελέγχου κατεύθυνσης WMU ανήκει σε μια οικογένεια υδραυλικών βαλβίδων που ελέγχουν πού ρέει το υγρό σε ένα σύστημα. Σκεφτείτε το ως ελεγκτή κυκλοφορίας για υδραυλικό λάδι. Όταν ένας ενεργοποιητής χρειάζεται να επεκταθεί, η βαλβίδα ανοίγει ορισμένες οδούς. Όταν χρειάζεται να ανασυρθεί, η βαλβίδα μεταβαίνει σε διαφορετικές οδούς. Το WMU το επιτυγχάνει μέσω μηχανικής ενεργοποίησης, που το ξεχωρίζει από τις ηλεκτρικά ελεγχόμενες βαλβίδες.
Η ονομασία "WMU" σας λέει κάτι σημαντικό για το πώς λειτουργεί αυτή η βαλβίδα. Το "W" σημαίνει τρόπο ή κατεύθυνση, υποδεικνύοντας ότι ελέγχει την κατεύθυνση ροής. Το "M" σηματοδοτεί τη μηχανική ενεργοποίηση, που σημαίνει ότι λειτουργεί με φυσική κίνηση και όχι με ηλεκτρικά σήματα. Το "U" εμφανίζεται συχνά δίπλα στο "R" (όπως στο WMU/R) για να υποδείξει τη λειτουργία του εμβόλου του κυλίνδρου. Αυτή η μηχανική προσέγγιση καθιστά τη βαλβίδα ελέγχου κατεύθυνσης WMU ιδιαίτερα αξιόπιστη σε σκληρά περιβάλλοντα όπου τα ηλεκτρονικά μπορεί να αποτύχουν.
Μέσα στη βαλβίδα, θα βρείτε τέσσερα κύρια εξαρτήματα που συνεργάζονται. Το σώμα της βαλβίδας φιλοξενεί τα πάντα και παρέχει τη διεπαφή τοποθέτησης. Ένας κύλινδρος ή ένας μοχλός εκτείνεται από το σώμα, περιμένοντας να έρθει σε επαφή με έναν εξωτερικό έκκεντρο ή σκύλο που είναι συνδεδεμένος στον κινούμενο εξοπλισμό σας. Όταν συμβεί αυτή η επαφή, σπρώχνει ένα καρούλι ελέγχου μέσα στο σώμα της βαλβίδας, αλλάζοντας τις υδραυλικές οδούς. Στη συνέχεια, ένα ελατήριο επιστροφής σπρώχνει τα πάντα πίσω στην αρχική θέση μόλις το έκκεντρο απομακρυνθεί.
Πώς λειτουργεί πραγματικά το WMU στο σύστημά σας
Η κατανόηση της λειτουργίας μιας βαλβίδας ελέγχου κατεύθυνσης WMU ξεκινά με την κατανόηση του τι συμβαίνει κατά τη διάρκεια ενός τυπικού κύκλου μηχανής. Ας υποθέσουμε ότι χρησιμοποιείτε μια υδραυλική πρέσα. Καθώς το έμβολο πρέσας εκτείνεται προς τα κάτω, ένα έκκεντρο που είναι τοποθετημένο στο έμβολο τελικά έρχεται σε επαφή με τον κύλινδρο της βαλβίδας WMU. Αυτή η μηχανική επαφή ωθεί το καρούλι της βαλβίδας σε μια νέα θέση, η οποία μπορεί να σηματοδοτήσει το επόμενο στάδιο της διεργασίας σας να ξεκινήσει ή να ενεργοποιήσει μια λειτουργία ασφαλείας.
Η ομορφιά αυτής της μηχανικής ενεργοποίησης είναι η απλότητα και η αξιοπιστία της. Δεν υπάρχουν πηνία ηλεκτρομαγνητικής βαλβίδας για καύση, ηλεκτρικές συνδέσεις για διάβρωση και δεν απαιτείται πίεση πιλότου. Η βαλβίδα ελέγχου κατεύθυνσης WMU μετατρέπει τη φυσική θέση απευθείας σε υδραυλικό σήμα. Αυτό το καθιστά ουσιαστικά έναν υδραυλικό οριακό διακόπτη, ιδανικό για λειτουργίες αλληλουχίας όπου μια ενέργεια πρέπει να ολοκληρωθεί πριν ξεκινήσει η επόμενη.
Η βαλβίδα συνδέεται με το σύστημά σας μέσω τυποποιημένων σχεδίων τοποθέτησης. Οι περισσότερες βαλβίδες WMU ακολουθούν τα πρότυπα ISO 4401-03-02-0-05 ή DIN 24340 Form A, που σημαίνει ότι τοποθετούνται σε αυτό που ονομάζεται υποπλάκα NG6. Αυτή η τυποποίηση είναι ζωτικής σημασίας γιατί σημαίνει ότι μπορείτε να αλλάξετε βαλβίδες από διαφορετικούς κατασκευαστές χωρίς να επανασχεδιάζετε ολόκληρο το σύστημά σας. Ορισμένες μεγαλύτερες εκδόσεις χρησιμοποιούν βάση NG10, η οποία χειρίζεται υψηλότερους ρυθμούς ροής.
Όταν αγοράζετε μια βαλβίδα ελέγχου κατεύθυνσης WMU, θα δείτε διαμορφώσεις που περιγράφονται ως "3/2-way" ή "4/3-way". Αυτοί οι αριθμοί σας λένε για τις θύρες και τις θέσεις. Μια βαλβίδα 4/3 κατευθύνσεων έχει τέσσερις θύρες (πίεση, δεξαμενή και δύο θύρες εργασίας με την ένδειξη A και B) και τρεις πιθανές θέσεις. Η κεντρική θέση είναι ιδιαίτερα σημαντική γιατί καθορίζει τι συμβαίνει όταν η βαλβίδα δεν ενεργοποιείται. Ορισμένα σχέδια κρατούν τα πάντα μπλοκαρισμένα στην κεντρική θέση, κρατώντας τον ενεργοποιητή σας στη θέση του. Άλλα επιτρέπουν τη ροή στη δεξαμενή, απελευθερώνοντας την πίεση. Η σωστή επιλογή εξαρτάται από τη συγκεκριμένη εφαρμογή σας.
Τεχνικές προδιαγραφές που έχουν πραγματικά σημασία
Η βαλβίδα ελέγχου κατεύθυνσης WMU διαθέτει εντυπωσιακές προδιαγραφές που την καθιστούν κατάλληλη για σοβαρές βιομηχανικές εργασίες. Οι μέγιστες τιμές πίεσης φτάνουν συνήθως τα 315 bar, που μεταφράζονται σε περίπου 4.569 λίβρες ανά τετραγωνική ίντσα. Για χωρητικότητα ροής, ένα μέγεθος NG6 χειρίζεται έως και 60 λίτρα ανά λεπτό, ενώ οι εκδόσεις NG10 το αυξάνουν στα 120 λίτρα ανά λεπτό. Αυτοί οι αριθμοί έχουν σημασία γιατί το μικρότερο μέγεθος μιας βαλβίδας δημιουργεί πτώσεις πίεσης και θερμότητα, ενώ το υπερβολικό μέγεθος σπαταλά χρήματα.
Το εύρος θερμοκρασίας είναι μια άλλη πρακτική εκτίμηση. Η βαλβίδα ελέγχου κατεύθυνσης WMU λειτουργεί αξιόπιστα από αρνητικούς 30 βαθμούς Κελσίου έως θετικούς 80 βαθμούς Κελσίου. Αυτό καλύπτει τα περισσότερα βιομηχανικά περιβάλλοντα, αν και μπορεί να χρειαστείτε ειδικές σφραγίδες για ακραίες συνθήκες. Μιλώντας για στεγανοποιήσεις, οι τυπικές βαλβίδες διαθέτουν σφραγίδες NBR (καουτσούκ νιτριλίου), οι οποίες λειτουργούν καλά με υδραυλικά λάδια με βάση τα ορυκτά. Εάν το σύστημά σας χρησιμοποιεί συνθετικά υγρά ή λειτουργεί σε συνθήκες υψηλής θερμοκρασίας, μπορείτε να καθορίσετε στεγανοποιήσεις FKM (Viton).
Μια προδιαγραφή που συχνά παραβλέπεται είναι η ακτινική ανοχή του εμβόλου του κυλίνδρου. Η βαλβίδα ελέγχου κατεύθυνσης WMU ανέχεται έως και 30 μοίρες κακή ευθυγράμμιση μεταξύ του έκκεντρου και του κυλίνδρου. Αυτή η ευελιξία είναι απίστευτα πολύτιμη κατά την εγκατάσταση και τη λειτουργία. Οι βραχίονες στήριξης μπορεί να μην είναι τέλεια ευθυγραμμισμένοι, τα δομικά εξαρτήματα μπορεί να λυγίζουν υπό φορτίο και η θερμική διαστολή μπορεί να μετατοπίσει ελαφρά τα εξαρτήματα. Αυτή η ανοχή 30 μοιρών διατηρεί τα πάντα λειτουργικά παρά αυτές τις ατέλειες του πραγματικού κόσμου.
Η βαλβίδα χειρίζεται επίσης ένα ευρύ φάσμα ιξώδους, από 2,8 έως 500 τετραγωνικά χιλιοστά ανά δευτερόλεπτο. Αυτό σημαίνει ότι λειτουργεί με λεπτά υδραυλικά λάδια σε κρύο καιρό και παχύτερα λάδια σε θερμοκρασία λειτουργίας. Ωστόσο, υπάρχει μια αντιστάθμιση. Το υψηλότερο ιξώδες αυξάνει την εσωτερική τριβή και την πτώση πίεσης, επομένως μπορεί να παρατηρήσετε πιο αργούς χρόνους απόκρισης σε εκκινήσεις με κρύο ρεύμα.
Βέλτιστες πρακτικές εγκατάστασης που δεν μπορείτε να αγνοήσετε
Η σωστή εγκατάσταση μιας βαλβίδας ελέγχου κατεύθυνσης WMU κάνει τη διαφορά μεταξύ των ετών αξιόπιστης εξυπηρέτησης και των ενοχλητικών κλήσεων συντήρησης. Ξεκινήστε με την καθαριότητα. Πριν ακόμη ξεκουμπώσετε τη βαλβίδα, βεβαιωθείτε ότι το υδραυλικό σας σύστημα πληροί τα πρότυπα καθαριότητας. Το ISO 4406 19/17/14 ή το NAS 1638 Κλάση 9 αντιπροσωπεύει αποδεκτά επίπεδα μόλυνσης. Ξεπλύνετε σχολαστικά το σύστημά σας πριν την εγκατάσταση, γιατί τυχόν βρωμιά που μπει στη βαλβίδα θα προκαλέσει προβλήματα αργότερα.
Η επιφάνεια τοποθέτησης έχει μεγαλύτερη σημασία από ό,τι πολλοί άνθρωποι αντιλαμβάνονται. Η υποπλάκα σας πρέπει να είναι επίπεδη, χωρίς γρέζια ή γρατσουνιές γύρω από τα ανοίγματα της θύρας. Ακόμη και μικρές ατέλειες μπορούν να δημιουργήσουν διαδρομές διαρροής ή να αποτρέψουν τη σωστή τοποθέτηση. Στρέψτε τα μπουλόνια στερέωσης σύμφωνα με τις προδιαγραφές χρησιμοποιώντας ένα σταυρωτό σχέδιο, όπως ακριβώς θα κάνατε με τα παξιμάδια του τροχού σε ένα αυτοκίνητο. Αυτό εξασφαλίζει ομοιόμορφη κατανομή πίεσης και σωστή στεγανοποίηση.
Όταν τοποθετείτε τη βαλβίδα ελέγχου κατεύθυνσης WMU στο μηχάνημά σας, σκεφτείτε πώς το έκκεντρο θα έρθει σε επαφή με τον κύλινδρο. Ο κύλινδρος μπορεί να περιστρέφεται 90 μοίρες στο περίβλημά του, δίνοντάς σας ευελιξία στον προσανατολισμό τοποθέτησης. Ωστόσο, θέλετε να ελαχιστοποιήσετε την πλευρική φόρτωση όσο το δυνατόν περισσότερο. Ενώ η βαλβίδα ανέχεται 30 βαθμούς κακής ευθυγράμμισης, η λειτουργία στο όριο αυτής της ανοχής συνεχώς επιταχύνει τη φθορά. Στοχεύστε σε άμεση, τετράγωνη επαφή μεταξύ του έκκεντρου και του κυλίνδρου.
Ο σχεδιασμός της κάμερας αξίζει ιδιαίτερης προσοχής, παρόλο που τεχνικά δεν αποτελεί μέρος της ίδιας της βαλβίδας. Ένα κακώς σχεδιασμένο προφίλ έκκεντρου μπορεί να καταστρέψει μια κατά τα άλλα εξαιρετική εγκατάσταση βαλβίδας ελέγχου κατεύθυνσης WMU. Αποφύγετε τις απότομες γωνίες ράμπας που δημιουργούν κρουστική φόρτιση. Το έκκεντρο θα πρέπει να έρθει σε επαφή ομαλά με τον κύλινδρο, να τον σπρώξει μέχρι την πλήρη διαδρομή του χωρίς υπερβολική δύναμη και, στη συνέχεια, αφήστε τον καθαρά. Οι αιχμηρές άκρες ή οι φθαρμένες επιφάνειες του έκκεντρου προκαλούν κρουστική φόρτιση που καταστρέφει τόσο το έκκεντρο όσο και τα εσωτερικά εξαρτήματα της βαλβίδας.
Κοινά προβλήματα και πώς να τα διορθώσετε
Η βαλβίδα ελέγχου κατεύθυνσης WMU είναι μηχανικά στιβαρή, αλλά δεν είναι άφθαρτη. Η κατανόηση των κοινών λειτουργιών αστοχίας σάς βοηθά να αντιμετωπίζετε προβλήματα γρήγορα και να αποτρέπετε τις αποτυχίες πριν συμβούν.
Το κόλλημα του καρουλιού κατατάσσεται ως το πιο συχνό πρόβλημα. Θα παρατηρήσετε συμπτώματα όπως αργή ή ατελής μετατόπιση, όπου ο ενεργοποιητής δεν φτάνει στο τέλος της διαδρομής του ή διστάζει κατά τη διάρκεια της κίνησης. Η βασική αιτία είναι συνήθως μόλυνση. Τα σωματίδια βρωμιάς παγιδεύονται μεταξύ του καρουλιού και της οπής, δημιουργώντας τριβή που η δύναμη ενεργοποίησης δεν μπορεί να υπερνικήσει. Μερικές φορές θα δείτε επίσης το καρούλι να κολλάει από το πλευρικό φορτίο, όπου η κακή ευθυγράμμιση κάνει το καρούλι να δένει στη μία πλευρά της οπής. Η λύση περιλαμβάνει τη βελτίωση του φιλτραρίσματος, το ξέπλυμα του συστήματος και τον έλεγχο της ευθυγράμμισης. Σε σοβαρές περιπτώσεις, μπορεί να χρειαστεί να αντικαταστήσετε πλήρως τη βαλβίδα εάν η οπή έχει χαραγμένο.
Η φθορά του κυλίνδρου και του εμβόλου εμφανίζεται ως ασυνεπής ενεργοποίηση. Η βαλβίδα ελέγχου κατεύθυνσης WMU μπορεί να λειτουργεί καλά για δεκάδες κύκλους και στη συνέχεια να μην αλλάξει ξαφνικά. Ή μπορεί να παρατηρήσετε ότι απαιτείται αυξανόμενη δύναμη ενεργοποίησης. Αυτό συμβαίνει επειδή οι επιφάνειες επαφής μεταξύ του έκκεντρου και του κυλίνδρου φθείρονται με την πάροδο του χρόνου, ειδικά χωρίς επαρκή λίπανση. Τα μεταλλικά σωματίδια από αυτή τη φθορά στη συνέχεια κυκλοφορούν στο σύστημά σας, επιταχύνοντας τη φθορά σε άλλα εξαρτήματα. Η πρόληψη περιλαμβάνει τη διασφάλιση ότι το υδραυλικό σας υγρό διατηρεί μια σωστή λιπαντική μεμβράνη και τον τακτικό έλεγχο της ευθυγράμμισης. Μόλις συμβεί σημαντική φθορά, η αντικατάσταση είναι συνήθως πιο οικονομική από την προσπάθεια επισκευής.
Η αποτυχία της άνοιξης είναι λιγότερο συχνή αλλά πιο δραματική. Εάν το ελατήριο επιστροφής σπάσει ή μπλοκάρει, η βαλβίδα ελέγχου κατεύθυνσης WMU κολλάει στην ενεργοποιημένη θέση και δεν θα επιστρέψει στη νεκρά. Ο κύκλος του μηχανήματος σταματάει, συχνά σε μια άβολη ή μη ασφαλή θέση. Αυτός ο τρόπος αστοχίας είναι ο λόγος για τον οποίο πολλά συστήματα περιλαμβάνουν πλεονάζοντα χαρακτηριστικά ασφαλείας αντί να βασίζονται αποκλειστικά στη βαλβίδα. Η τακτική επιθεώρηση βοηθά στην αντιμετώπιση της κόπωσης του ελατηρίου πριν από την πλήρη αστοχία και πολλά προγράμματα συντήρησης περιλαμβάνουν προληπτική αντικατάσταση ελατηρίου σε χρονική ή κυκλική βάση.
Το υδραυλικό σοκ δημιουργεί προβλήματα που μπορεί να μην είναι άμεσα εμφανή. Όταν η βαλβίδα ελέγχου κατεύθυνσης WMU αλλάζει θέση ξαφνικά, δημιουργεί παροδικές αιχμές πίεσης στις γραμμές. Αυτές οι αιχμές δημιουργούν θόρυβο, επιταχύνουν την κόπωση των εξαρτημάτων και μπορούν να προκαλέσουν ζημιά λόγω σπηλαίωσης. Θα το ακούσετε ως ήχο χτυπήματος ή σφυρηλάτησης στις υδραυλικές σας γραμμές. Η λύση περιλαμβάνει την προσθήκη βαλβίδων γκαζιού ή αποσβεστήρες κραδασμών στη γραμμή πίεσης για την επιβράδυνση των αλλαγών ροής. Αυτό δημιουργεί κάποια πρόσθετη πτώση πίεσης, επομένως πρέπει να το λάβετε υπόψη στο σχεδιασμό του συστήματός σας.
Στρατηγικές συντήρησης που λειτουργούν πραγματικά
Η αξιόπιστη λειτουργία μιας βαλβίδας ελέγχου κατεύθυνσης WMU δεν απαιτεί εξωτικά εργαλεία ή προηγμένη εκπαίδευση, αλλά απαιτεί συνέπεια. Η πιο σημαντική εργασία συντήρησης είναι και η πιο απλή: να διατηρείτε καθαρό το υδραυλικό υγρό. Αλλάξτε το υγρό σας σύμφωνα με τις συστάσεις του κατασκευαστή, όχι μόνο όταν φαίνεται βρώμικο. Το υδραυλικό λάδι αποσυντίθεται χημικά με την πάροδο του χρόνου, ακόμη κι αν εξακολουθεί να φαίνεται καθαρό. Χρησιμοποιήστε φίλτρα που έχουν αξιολογηθεί για την εφαρμογή σας και αλλάξτε τα σύμφωνα με το χρονοδιάγραμμα.
Παρακολουθείτε τακτικά την πίεση του συστήματός σας. Μια ξαφνική πτώση της πίεσης μπορεί να υποδηλώνει εσωτερική διαρροή στη βαλβίδα. Η σταδιακή απώλεια πίεσης για εβδομάδες ή μήνες υποδηλώνει υποβάθμιση της στεγανοποίησης. Αν καταλάβετε αυτές τις τάσεις νωρίς, μπορείτε να προγραμματίσετε τη συντήρηση κατά τη διάρκεια του προγραμματισμένου χρόνου διακοπής λειτουργίας αντί να αντιμετωπίζετε έκτακτη διακοπή λειτουργίας.
Δώστε προσοχή στους ασυνήθιστους θορύβους. Η βαλβίδα ελέγχου κατεύθυνσης WMU θα πρέπει να λειτουργεί αθόρυβα εκτός από ένα ελαφρύ κλικ καθώς αλλάζει θέσεις. Το τρίξιμο, το τσιρίγμα ή το χτύπημα υποδεικνύουν προβλήματα. Η λείανση συνήθως σημαίνει μόλυνση, τσιρίζοντας σημεία για ανεπαρκή λίπανση και σήματα κρούσης υδραυλικού σοκ.
Ελέγξτε την κατάσταση του έκκεντρου και του κυλίνδρου κατά τη διάρκεια επιθεωρήσεων ρουτίνας. Αναζητήστε σημάδια φθοράς, βαθμολόγησης ή παραμόρφωσης. Μια φθαρμένη επιφάνεια έκκεντρου μπορεί να εξακολουθεί να ενεργοποιεί τη βαλβίδα, αλλά δημιουργεί κρουστικό φορτίο που επιταχύνει την εσωτερική φθορά. Ο κύλινδρος πρέπει να περιστρέφεται ελεύθερα πάνω στο ρουλεμάν του. Εάν είναι παγωμένο στη θέση του, το έκκεντρο σέρνεται στην επιφάνεια του κυλίνδρου αντί να κυλά ομαλά, δημιουργώντας υπερβολική θερμότητα και φθορά.
Τηρείτε λεπτομερή αρχεία συντήρησης. Σημειώστε πότε αλλάζετε φίλτρα, όταν ξεπλένετε το σύστημα και τυχόν συμπτώματα που παρατηρείτε. Συχνά εμφανίζονται μοτίβα που σας βοηθούν να προβλέψετε προβλήματα πριν προκαλέσουν αποτυχίες. Για παράδειγμα, αν παρατηρήσετε ότι το καρούλι έχει την τάση να εμφανίζεται μετά από περίπου 10.000 κύκλους, μπορείτε να σχεδιάσετε προληπτική αντικατάσταση σε 8.000 κύκλους.
OEM εναντίον συμβατών εναλλακτικών: Κάνοντας τη σωστή επιλογή
Η αγορά των βαλβίδων ελέγχου κατεύθυνσης προσφέρει τόσο γνήσια προϊόντα κατασκευαστή εξοπλισμού όσο και συμβατές εναλλακτικές λύσεις. Η Bosch Rexroth θέτει το πρότυπο ως τον κύριο OEM για βαλβίδες WMU, με δεκαετίες αποδεδειγμένης απόδοσης σε όλες τις βιομηχανίες. Οι βαλβίδες τους εμφανίζονται σε εφαρμογές που κυμαίνονται από τον κατασκευαστικό εξοπλισμό έως τις μονάδες χημικής επεξεργασίας, τον εξοπλισμό αεροδιαστημικής υποστήριξης εδάφους έως τα θαλάσσια συστήματα.

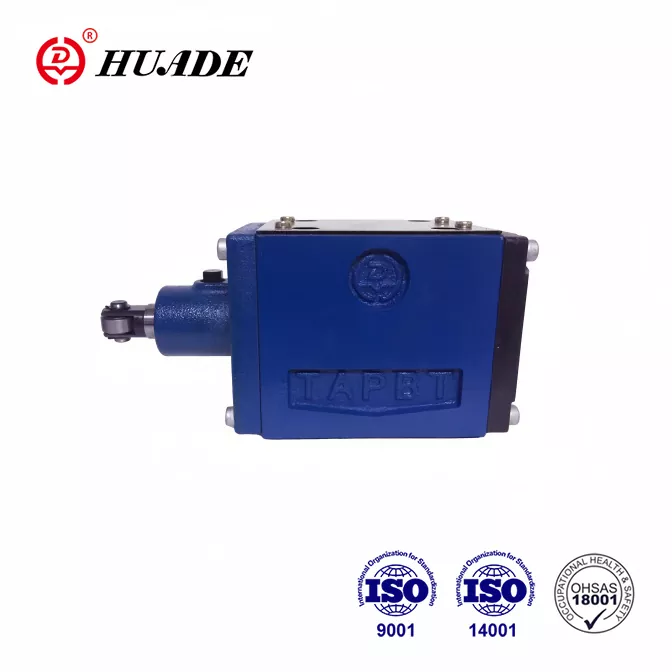

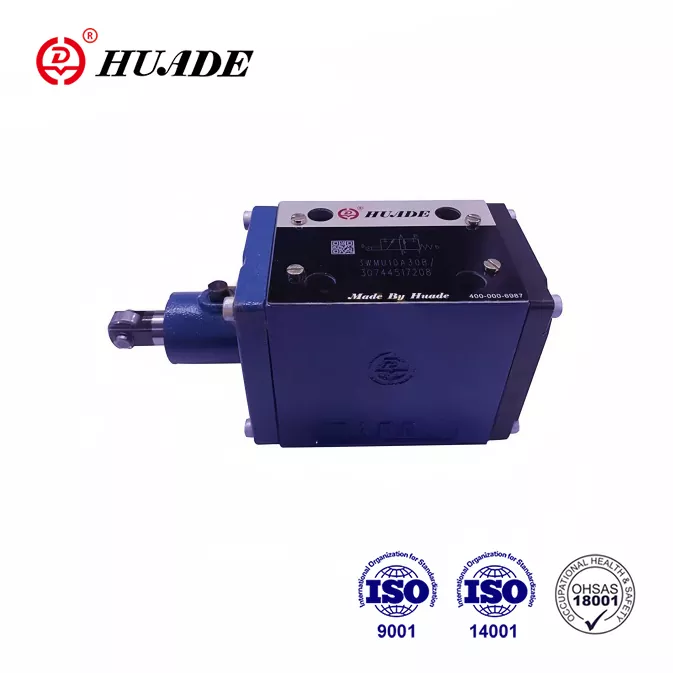

Συμβατοί κατασκευαστές όπως η Huade Hydraulic παράγουν βαλβίδες που πληρούν τα ίδια πρότυπα και προσφέρουν εναλλάξιμη τοποθέτηση. Αυτές οι εναλλακτικές λύσεις κοστίζουν συνήθως 20 έως 30 τοις εκατό λιγότερο από τα προϊόντα OEM, κάτι που ακούγεται ελκυστικό όταν διαχειρίζεστε έναν προϋπολογισμό. Το πραγματικό ερώτημα είναι εάν αυτή η εξοικονόμηση κόστους έχει νόημα για τη συγκεκριμένη εφαρμογή σας.
Για συστήματα κρίσιμα για την αποστολή όπου η αστοχία δημιουργεί κινδύνους για την ασφάλεια ή εξαιρετικά ακριβό χρόνο διακοπής λειτουργίας, οι βαλβίδες OEM έχουν νόημα. Σκεφτείτε μια βαλβίδα ελέγχου κατεύθυνσης WMU που ελέγχει το τιμόνι σε ένα θαλάσσιο σκάφος ή τοποθετεί βαριά φορτία σε ένα χαλυβουργείο. Το ασφάλιστρο που πληρώνετε για την ποιότητα OEM είναι ασφάλιση έναντι του καταστροφικού κόστους της αποτυχίας. Οι βαλβίδες OEM παρουσιάζουν συνήθως καλύτερη απόδοση σε περιβάλλοντα υψηλής δόνησης και διατηρούν τις προδιαγραφές τους σε περισσότερους κύκλους.
Για λιγότερο κρίσιμες εφαρμογές με χαμηλότερους κύκλους λειτουργίας, οι συμβατές βαλβίδες μπορούν να βελτιστοποιήσουν το συνολικό κόστος ιδιοκτησίας. Μια βαλβίδα ελέγχου κατεύθυνσης WMU που αλληλουχεί μια πρέσα χαμηλής ταχύτητας σε ένα κατάστημα εργασίας δεν αντιμετωπίζει τις ίδιες απαιτήσεις με μια βαλβίδα συνεχούς παραγωγής. Η εξοικονόμηση κόστους από συμβατές βαλβίδες σάς επιτρέπει να αποθηκεύετε ανταλλακτικά ή να αναβαθμίζετε άλλα εξαρτήματα του συστήματος. Απλώς βεβαιωθείτε ότι αγοράζετε από αξιόπιστους προμηθευτές που πληρούν πραγματικά τα πρότυπα που ισχυρίζονται και μπορούν να παρέχουν τεκμηρίωση.
Μια έξυπνη στρατηγική περιλαμβάνει διπλή προμήθεια. Χρησιμοποιήστε βαλβίδες ελέγχου κατεύθυνσης OEM σε κρίσιμες διαδρομές όπου η αστοχία σταματά την παραγωγή ή δημιουργεί προβλήματα ασφάλειας. Καθορίστε συμβατές βαλβίδες για δευτερεύουσες λειτουργίες όπου μπορείτε να αντέξετε οικονομικά ελαφρώς μειωμένη αξιοπιστία. Αυτή η προσέγγιση εξισορροπεί τον κίνδυνο και το κόστος σε ολόκληρη την εγκατάσταση σας.
Εφαρμογές πραγματικού κόσμου όπου το WMU Excel
Η βαλβίδα ελέγχου κατεύθυνσης WMU λάμπει σε εφαρμογές όπου απαιτείται μηχανική ανίχνευση θέσης και τα ηλεκτρικά εξαρτήματα θα ήταν προβληματικά. Οι εργαλειομηχανές παρέχουν ένα τέλειο παράδειγμα. Καθώς ένα τραπέζι φρέζας ταξιδεύει στην τελική του θέση, ένα έκκεντρο στο τραπέζι έρχεται σε επαφή με τη βαλβίδα WMU, ενεργοποιώντας την επόμενη λειτουργία. Η μηχανική φύση αυτής της αλληλεπίδρασης λειτουργεί αξιόπιστα ακόμη και με ψεκασμό ψυκτικού, μεταλλικά τσιπ και διακυμάνσεις θερμοκρασίας που θα προκαλούσαν ηλεκτρικούς αισθητήρες.
Οι πρέσες διάτρησης και ο εξοπλισμός σφράγισης χρησιμοποιούν εκτενώς βαλβίδες ελέγχου κατεύθυνσης για λειτουργίες αλληλουχίας. Το έμβολο πρέσας φέρει έκκεντρα που ενεργοποιούν βαλβίδες σε συγκεκριμένες θέσεις κατά τη διάρκεια της διαδρομής. Μια βαλβίδα μπορεί να σηματοδοτήσει όταν η μήτρα είναι κλειστή για ένα κύκλωμα συγκράτησης. Ένα άλλο μπορεί να προκαλέσει εξώθηση εξαρτήματος. Ένας τρίτος μπορεί να ελέγχει μια πύλη ασφαλείας. Αυτές οι μηχανικές ασφάλειες παρέχουν αξιόπιστη αλληλουχία χωρίς πολύπλοκο προγραμματισμό ή ηλεκτρικούς πίνακες που προσθέτουν σημεία κόστους και αστοχίας.
Ο μεταλλουργικός εξοπλισμός λειτουργεί σε μερικά από τα πιο σκληρά βιομηχανικά περιβάλλοντα που μπορεί κανείς να φανταστεί. Τα ελαστήρια, οι σφυρηλάτες και τα συστήματα θερμικής επεξεργασίας συνδυάζουν υψηλές θερμοκρασίες, έντονη μόλυνση και έντονους κραδασμούς. Η βαλβίδα ελέγχου κατεύθυνσης WMU χειρίζεται αυτές τις καταστάσεις καλύτερα από τις εναλλακτικές που ενεργοποιούνται ηλεκτρικά. Η μηχανική ενεργοποίηση δεν ενδιαφέρεται για ηλεκτρομαγνητικές παρεμβολές, σκόνη ή ακραίες θερμοκρασίες που θα απενεργοποιούσαν τα ηλεκτρονικά εξαρτήματα.
Οι θαλάσσιες και υπεράκτιες εφαρμογές εκτιμούν την αξιοπιστία της μηχανικής ενεργοποίησης. Ο ψεκασμός αλατιού, η υγρασία και οι συνεχείς κραδασμοί μαστίζουν τα ηλεκτρικά συστήματα σε πλοία και πλατφόρμες. Μια βαλβίδα ελέγχου κατεύθυνσης WMU που ελέγχει μηχανήματα καταστρώματος ή συστήματα διεύθυνσης παρέχει αξιόπιστη λειτουργία χωρίς προβλήματα διάβρωσης. Η μηχανική φύση απλοποιεί επίσης τη συντήρηση, καθώς δεν χρειάζεστε εξειδικευμένο ηλεκτρονικό διαγνωστικό εξοπλισμό.
Τα συστήματα χειρισμού υλικών χρησιμοποιούν βαλβίδες WMU για οριακές στάσεις και ανίχνευση θέσης. Ένας υδραυλικός κύλινδρος ανύψωσης εκτείνεται μέχρι να φτάσει σε μια προκαθορισμένη θέση, όπου ένα έκκεντρο ενεργοποιεί τη βαλβίδα για να σταματήσει την κίνηση ή να σηματοδοτήσει την ετοιμότητα για την επόμενη λειτουργία. Αυτή η μηχανική ανάδραση είναι άμεση και δεν εξαρτάται από κυκλώματα χρονισμού ή αισθητήρες που ενδέχεται να απομακρυνθούν από τη βαθμονόμηση.
Θεωρήσεις σχεδιασμού συστήματος για βέλτιστη απόδοση
Η ενσωμάτωση μιας βαλβίδας ελέγχου κατεύθυνσης WMU στο υδραυλικό σας σύστημα απαιτεί σκέψη πέρα από την ίδια τη βαλβίδα. Η βαλβίδα αλληλεπιδρά με κάθε άλλο εξάρτημα, επομένως οι επιλογές σχεδιασμού σε επίπεδο συστήματος επηρεάζουν την απόδοση και την αξιοπιστία.
Ο σχεδιασμός της γραμμής πίεσης έχει μεγαλύτερη σημασία από ό,τι πολλοί μηχανικοί αντιλαμβάνονται. Όταν η βαλβίδα ελέγχου κατεύθυνσης WMU αλλάζει θέσεις, δημιουργεί μεταβατικά ρεύματα που μπορούν να αυξήσουν την πίεση σε όλο το σύστημα. Αυτές οι αιχμές πίεσης καταπονούν κάθε στοιχείο και δημιουργούν τους θορύβους που ακούγονται συχνά στα υδραυλικά συστήματα. Η προσθήκη ενός μικρού στομίου ή βαλβίδας γκαζιού στη γραμμή πίεσης αποσβένει αυτά τα μεταβατικά. Η αντιστάθμιση είναι η πρόσθετη πτώση πίεσης και κάποια παραγωγή θερμότητας, αλλά η μείωση της φόρτισης κρουσμάτων επεκτείνει σημαντικά τη διάρκεια ζωής του εξαρτήματος.
Η χωρητικότητα ροής χρειάζεται προσεκτική αντιστοίχιση. Η βαλβίδα ελέγχου κατεύθυνσης WMU διατίθεται σε διαφορετικά μεγέθη ακριβώς επειδή ένα μέγεθος δεν ταιριάζει σε όλες τις εφαρμογές. Το μικρότερο μέγεθος δημιουργεί υπερβολική πτώση πίεσης, η οποία σπαταλά την ισχύ και παράγει θερμότητα. Οι ενεργοποιητές σας ανταποκρίνονται αργά και η βαλβίδα λειτουργεί ζεστά. Το υπερβολικό μέγεθος φαίνεται πιο ασφαλές, αλλά κοστίζει περισσότερα χρήματα από όσα χρειάζεται και μπορεί να δημιουργήσει προβλήματα ελέγχου σε ορισμένες εφαρμογές. Υπολογίστε προσεκτικά τις απαιτήσεις μέγιστης ροής και επιλέξτε το επόμενο τυπικό μέγεθος προς τα πάνω.
Το φιλτράρισμα αξίζει περισσότερη προσοχή από ό,τι συνήθως λαμβάνει. Η βαλβίδα ελέγχου κατεύθυνσης WMU έχει σφιχτά διάκενα μεταξύ του καρουλιού και της οπής, συνήθως μετρούμενα σε μικρά. Σωματίδια μικρότερα από αυτά που πιάνουν τα τυπικά φίλτρα του συστήματος μπορεί να προκαλέσουν προβλήματα. Εξετάστε το ενδεχόμενο να προσθέσετε ένα φίλτρο υψηλής απόδοσης αμέσως ανάντη των κρίσιμων βαλβίδων. Η πρόσθετη πτώση πίεσης είναι ελάχιστη και η προστασία από τη μόλυνση αποδίδει καρπούς με παρατεταμένη διάρκεια ζωής του εξαρτήματος.
Η θέση τοποθέτησης επηρεάζει τόσο την απόδοση όσο και την πρόσβαση στη συντήρηση. Η τοποθέτηση της βαλβίδας ελέγχου κατεύθυνσης WMU όπου μπορείτε να τη δείτε εύκολα κατά τη λειτουργία βοηθά στην αντιμετώπιση προβλημάτων. Η δυνατότητα οπτικής επιβεβαίωσης ότι το έκκεντρο έρχεται σωστά σε επαφή με τον κύλινδρο εξοικονομεί ώρες γρατσουνίσματος όταν τα κυκλώματα δεν λειτουργούν όπως αναμένεται. Ταυτόχρονα, προσπαθήστε να ελαχιστοποιήσετε τις υδραυλικές διαδρομές μεταξύ της βαλβίδας και των ενεργοποιητών που ελέγχει. Κάθε επιπλέον πόδι σωλήνα ή σωλήνα προσθέτει πτώση πίεσης, πιθανά σημεία διαρροής και παγιδευμένο όγκο υγρού που επιβραδύνει την απόκριση.
Το μέλλον του μηχανικού ελέγχου κατεύθυνσης
Εξετάζοντας τις ευρύτερες τάσεις στα υδραυλικά συστήματα, μπορεί να αναρωτιέστε για τη μακροπρόθεσμη θέση της βαλβίδας ελέγχου κατεύθυνσης WMU. Οι ηλεκτροϋδραυλικές αναλογικές βαλβίδες και τα ηλεκτρονικά χειριστήρια προσφέρουν εξελιγμένες δυνατότητες που δεν μπορούν να ταιριάξουν οι μηχανικές βαλβίδες. Ωστόσο, η μηχανική ενεργοποίηση δεν είναι παρωχημένη σύντομα.
Το πλεονέκτημα αξιοπιστίας των μηχανικών συστημάτων παραμένει επιτακτικό για ορισμένες εφαρμογές. Όταν η αστοχία δεν αποτελεί επιλογή και η απλότητα έχει σημασία, η άμεση μηχανική ενεργοποίηση κερδίζει. Οι βιομηχανίες με σκληρά περιβάλλοντα συνεχίζουν να επιλέγουν τη βαλβίδα ελέγχου κατεύθυνσης WMU επειδή λειτουργεί όταν τα ηλεκτρονικά δεν το κάνουν. Δεν υπάρχει λογισμικό για ενημέρωση, υλικολογισμικό για αλλοίωση και αισθητήρες για επαναβαθμονόμηση.
Οι εκτιμήσεις κόστους ευνοούν επίσης τις μηχανικές βαλβίδες για πολλές εφαρμογές. Μια βασική βαλβίδα ελέγχου κατεύθυνσης WMU κοστίζει ένα κλάσμα αυτού που θα πληρώνατε για ένα ισοδύναμο ηλεκτρονικό σύστημα. Όταν λαμβάνετε υπόψη τον χρόνο εγκατάστασης, τον προγραμματισμό και τη συνεχή συντήρηση, η διαφορά στο συνολικό κόστος γίνεται ακόμη πιο έντονη. Για εφαρμογές όπου ο απλός έλεγχος on-off είναι αρκετός, η δαπάνη επιπλέον χρημάτων για αναλογικό έλεγχο δεν έχει νόημα.
Η τυποποίηση συνεχίζει να βελτιώνεται, καθιστώντας τη βαλβίδα ελέγχου κατεύθυνσης WMU πιο ευέλικτη. Καθώς οι κατασκευαστές υιοθετούν κοινά μοτίβα τοποθέτησης και διαμορφώσεις θυρών, αποκτάτε μεγαλύτερη ελευθερία να αναμειγνύετε και να ταιριάζετε εξαρτήματα από διαφορετικούς προμηθευτές. Αυτός ο ανταγωνισμός οδηγεί τόσο στην καινοτομία όσο και στη μείωση του κόστους, προς όφελος των τελικών χρηστών.
Λήψη της απόφασης της επιλογής σας
Η επιλογή της σωστής βαλβίδας ελέγχου κατεύθυνσης WMU για την εφαρμογή σας εξαρτάται από την αντιστοίχιση των προδιαγραφών με τις απαιτήσεις, ενώ λαμβάνεται υπόψη το συνολικό κόστος ιδιοκτησίας. Ξεκινήστε ορίζοντας με σαφήνεια τι πρέπει να κάνει η βαλβίδα. Τι πίεση και τι ρυθμούς ροής πρέπει να χειρίζεται; Ποιες περιβαλλοντικές συνθήκες θα αντιμετωπίσει; Με πόσους κύκλους την ημέρα θα λειτουργεί; Ποια είναι η συνέπεια της αποτυχίας;
Με καθορισμένες απαιτήσεις, αξιολογήστε τις επιλογές τόσο από OEM όσο και από συμβατούς κατασκευαστές. Ζητήστε πλήρη τεχνική τεκμηρίωση, όχι μόνο βιβλιογραφία μάρκετινγκ. Αναζητήστε πραγματικές καμπύλες απόδοσης, σχέδια διαστάσεων και συστάσεις συντήρησης. Να είστε προσεκτικοί με τους προμηθευτές που δεν μπορούν να παρέχουν λεπτομερείς προδιαγραφές ή που κάνουν ισχυρισμούς που φαίνονται πολύ καλοί για να είναι αληθινοί.
Εξετάστε την εικόνα του συνολικού κόστους πέρα από την απλή τιμή αγοράς. Μια φθηνότερη βαλβίδα που απαιτεί αντικατάσταση δύο φορές πιο συχνά δεν εξοικονομεί χρήματα. Λάβετε υπόψη τον χρόνο εγκατάστασης, τη διαθεσιμότητα ανταλλακτικών, την ποιότητα τεχνικής υποστήριξης και το πιθανό κόστος διακοπής λειτουργίας. Μερικές φορές η πληρωμή προκαταβολών για μια βαλβίδα ελέγχου κατεύθυνσης OEM WMU είναι απολύτως οικονομικό. Άλλες φορές, μια συμβατή εναλλακτική βελτιστοποιεί την αξία.
Μην ξεχνάτε την υποστήριξη και την εξυπηρέτηση. Μπορείτε να προμηθευτείτε εύκολα ανταλλακτικά; Παρέχει ο κατασκευαστής τεχνική υποστήριξη εάν έχετε ερωτήσεις; Υπάρχουν τοπικοί διανομείς που διαθέτουν τις βαλβίδες και μπορούν να παραδώσουν γρήγορα όταν χρειάζεστε αντικατάσταση έκτακτης ανάγκης; Αυτοί οι παράγοντες συχνά έχουν μεγαλύτερη σημασία από τις μικρές διαφορές τιμών.
Η βαλβίδα ελέγχου κατεύθυνσης WMU αντιπροσωπεύει αποδεδειγμένη τεχνολογία που συνεχίζει να εξυπηρετεί καλά τα βιομηχανικά υδραυλικά. Η μηχανική του απλότητα παρέχει αξιοπιστία σε απαιτητικά περιβάλλοντα όπου οι πιο εξελιγμένες εναλλακτικές λύσεις αγωνίζονται. Κατανοώντας πώς λειτουργούν αυτές οι βαλβίδες, ποιες προδιαγραφές έχουν σημασία και πώς να τις συντηρήσετε σωστά, μπορείτε να τις αναπτύξετε αποτελεσματικά στα συστήματά σας και να τις διατηρήσετε σε λειτουργία για χρόνια. Είτε σχεδιάζετε ένα νέο μηχάνημα είτε συντηρείτε τον υπάρχοντα εξοπλισμό, η βαλβίδα ελέγχου κατεύθυνσης WMU αξίζει να ληφθεί υπόψη ως μια στιβαρή, οικονομικά αποδοτική λύση για τον έλεγχο της υδραυλικής ροής.
