Όταν εργάζεστε με υδραυλικά συστήματα, η επιλογή της σωστής βαλβίδας ελέγχου κατεύθυνσης μπορεί να προκαλέσει ή να χαλάσει τη λειτουργία σας. Η βαλβίδα ελέγχου κατεύθυνσης WMM 10 της Bosch Rexroth έχει γίνει δημοφιλής επιλογή σε βιομηχανικές ρυθμίσεις και για καλό λόγο. Αυτή η χειροκίνητη βαλβίδα χειρίζεται υψηλή πίεση και υψηλούς ρυθμούς ροής, ενώ διατηρεί αξιοπιστία που είναι δύσκολο να ταιριάξει.
Τι κάνει το WMM 10 να ξεχωρίζει
Η βαλβίδα ελέγχου κατεύθυνσης WMM 10 έχει σχεδιαστεί για χειροκίνητο έλεγχο υδραυλικού υγρού σε βιομηχανικά μηχανήματα. Αυτό που το ξεχωρίζει είναι η ικανότητά του να χειρίζεται πίεση έως και 315 bar στις θύρες P, A και B, με ρυθμούς ροής που φτάνουν τα 160 λίτρα ανά λεπτό. Αυτοί οι αριθμοί έχουν σημασία επειδή επιτρέπουν στη βαλβίδα να ελέγχει μεγάλους υδραυλικούς ενεργοποιητές χωρίς συμβιβασμούς στον χρόνο απόκρισης ή την ακρίβεια.
Η βαλβίδα χρησιμοποιεί έναν απλό αλλά αποτελεσματικό σχεδιασμό. Όταν μετακινείτε τη χειροκίνητη λαβή, μετατοπίζει ένα εσωτερικό καρούλι που ανακατευθύνει τη ροή του υδραυλικού υγρού. Αυτή η άμεση μηχανική σύνδεση παρέχει στους χειριστές άμεση ανατροφοδότηση και έλεγχο, κάτι που είναι ιδιαίτερα πολύτιμο κατά τη ρύθμιση του μηχανήματος ή σε καταστάσεις έκτακτης ανάγκης. Ο χρόνος εναλλαγής κυμαίνεται συνήθως μεταξύ 10 και 45 χιλιοστών του δευτερολέπτου, ανάλογα με το ιξώδες του λαδιού και την ποσότητα δύναμης που ασκείτε στη λαβή.
Κατανόηση των Τεχνικών Προδιαγραφών
Η βαλβίδα ελέγχου κατεύθυνσης WMM 10 ακολουθεί το πρότυπο μεγέθους NG10, γνωστό επίσης ως D05 ή CETOP 5. Αυτή η τυποποίηση σημαίνει ότι η βαλβίδα μπορεί να αντικαταστήσει άλλες βαλβίδες NG10 χωρίς να τροποποιήσει την πλάκα στερέωσής σας. Η βαλβίδα ζυγίζει μεταξύ 3,3 και 4,4 κιλά και μπορεί να εγκατασταθεί σε οποιαδήποτε θέση, δίνοντάς σας ευελιξία στο σχεδιασμό του συστήματος.
Μια λεπτομέρεια που συχνά παραβλέπεται είναι το όριο πίεσης της θύρας επιστροφής. Ενώ οι θύρες εργασίας μπορούν να χειριστούν 315 bar, η θύρα T (γραμμή επιστροφής) φτάνει τα 160 bar. Αυτή η διαφορά έχει σημασία όταν σχεδιάζετε το υδραυλικό σας κύκλωμα. Οι αιχμές υψηλής πίεσης στη γραμμή επιστροφής μπορεί να προκαλέσουν το καρούλι να κολλήσει ή να μετακινηθεί απροσδόκητα, γι' αυτό πολλοί μηχανικοί σχεδιάζουν αποκλειστικές γραμμές επιστροφής χαμηλής πίεσης για συστήματα που χρησιμοποιούν τη βαλβίδα ελέγχου κατεύθυνσης WMM 10.
Η δύναμη λειτουργίας που απαιτείται για την αλλαγή της βαλβίδας εξαρτάται από τη διαμόρφωση. Τα μοντέλα με ελατήριο χρειάζονται 18 έως 20 Newtons δύναμης, ενώ οι εκδόσεις detent (που σημειώνονται με "F" στον κωδικό μοντέλου) απαιτούν 30 έως 40 Newton. Το χαρακτηριστικό συγκράτησης κλειδώνει το καρούλι στη θέση του, κάτι που είναι χρήσιμο όταν χρειάζεται να διατηρήσετε τη ρύθμιση της βαλβίδας χωρίς να κρατάτε τη λαβή.
Πώς να διαβάσετε τον Κώδικα Μοντέλου
Η κατανόηση του κωδικού μοντέλου σάς βοηθά να παραγγείλετε τη σωστή βαλβίδα. Ένας τυπικός κωδικός όπως ο 4WMM10E5X/F αναλύεται σε συγκεκριμένα στοιχεία. Το "4" υποδεικνύει τέσσερις θύρες, το "WMM" δείχνει ότι είναι μια χειροκίνητη μοχλοβαλβίδα, το "10" αναφέρεται στο μέγεθος NG10, το "E" περιγράφει τη διαμόρφωση του καρουλιού (σε αυτήν την περίπτωση, όλες οι θύρες είναι αποκλεισμένες στο ουδέτερο), το "5X" προσδιορίζει τη σειρά εξαρτημάτων και το "F" σημαίνει ότι έχει μηχανισμό συγκράτησης.
Το σύμβολο του καρουλιού κάνει πραγματική διαφορά στον τρόπο συμπεριφοράς του συστήματός σας. Ένα καρούλι "E" μπλοκάρει όλες τις θύρες στη ουδέτερη θέση, γεγονός που αποτρέπει την ολίσθηση στους ενεργοποιητές σας. Ένα καρούλι "W" συνδέει όλες τις θύρες στη δεξαμενή στο ουδέτερο, το οποίο ξεφορτώνει την αντλία και μειώνει τη συσσώρευση θερμότητας. Ένα καρούλι "J" δημιουργεί ένα κύκλωμα σειράς που είναι καλό για λειτουργία σε χαμηλή ταχύτητα. Η επιλογή λανθασμένου τύπου καρουλιού μπορεί να οδηγήσει σε προβλήματα απόδοσης, επομένως αξίζει να αφιερώσετε χρόνο για να κατανοήσετε τις ανάγκες του συστήματός σας.
Συμβατότητα υδραυλικών υγρών
Η βαλβίδα ελέγχου κατεύθυνσης WMM 10 λειτουργεί με διάφορα υδραυλικά υγρά, αλλά κάθε τύπος έχει συγκεκριμένες απαιτήσεις. Τα τυπικά ορυκτέλαια όπως το HL ή το HLP λειτουργούν είτε με σφραγίδες NBR είτε με FKM και λειτουργούν κανονικά σε όλο το εύρος πίεσης. Οι βιοδιασπώμενες επιλογές όπως τα υγρά HETG χρησιμοποιούν επίσης σφραγίδες NBR ή FKM, ενώ τα υγρά HEES χρειάζονται ειδικά σφραγίδες FKM.
Τα πυρίμαχα υγρά που περιέχουν νερό (HFC) παρουσιάζουν ειδικές προκλήσεις. Όταν χρησιμοποιείτε υγρά HFC με τη βαλβίδα ελέγχου κατεύθυνσης WMM 10, πρέπει να περιορίσετε τη διαφορά πίεσης στα 50 bar αντί για τα κανονικά 315 bar. Η αναμενόμενη διάρκεια ζωής της βαλβίδας μειώνεται επίσης κατά 50 έως 100 τοις εκατό με υγρά HFC. Πρέπει επίσης να προφορτώσετε τη θύρα επιστροφής στο 20% περίπου της διαφοράς πίεσης εργασίας για να αποτρέψετε τη σπηλαίωση. Αυτές οι πρόσθετες απαιτήσεις αυξάνουν το συνολικό κόστος ιδιοκτησίας σας, επομένως λάβετε υπόψη σας την απόφασή σας εάν σκέφτεστε υγρά HFC.
Το εύρος θερμοκρασίας λειτουργίας ποικίλλει ανάλογα με το υλικό στεγανοποίησης. Οι σφραγίδες NBR λειτουργούν από αρνητικούς 30 έως θετικούς 80 βαθμούς Κελσίου για το ίδιο το υγρό, ενώ η θερμοκρασία περιβάλλοντος θα πρέπει να παραμείνει μεταξύ αρνητικών 20 και θετικών 70 βαθμών Κελσίου. Οι σφραγίδες FKM προσφέρουν ελαφρώς διαφορετικά εύρη, που κυμαίνονται από αρνητικούς 20 έως θετικούς 80 βαθμούς Κελσίου για τη θερμοκρασία υγρού.
Διατηρώντας το σύστημά σας καθαρό
Η καθαριότητα του λαδιού κάνει τεράστια διαφορά στην απόδοση της βαλβίδας. Η βαλβίδα ελέγχου κατεύθυνσης WMM 10 απαιτεί καθαρότητα υγρού ISO 4406 Κλάσης 20/18/15 ή καλύτερη. Αυτό μπορεί να φαίνεται σαν τεχνική υπερβολή, αλλά η μόλυνση είναι η κύρια αιτία που κολλάει το καρούλι σε χειροκίνητες βαλβίδες. Ακόμη και μικρά σωματίδια μπορούν να σφηνωθούν μεταξύ του καρουλιού και της οπής, με αποτέλεσμα η βαλβίδα να κλείνει ή να κινείται αργά.
Η εγκατάσταση ενός συστήματος φιλτραρίσματος υψηλής ποιότητας αποδίδει μακροπρόθεσμα. Ο μέσος χρόνος της βαλβίδας μέχρι την επικίνδυνη αστοχία (MTTFd) φτάνει τα 150 χρόνια υπό καθαρές συνθήκες, γεγονός που δείχνει ότι η ίδια η βαλβίδα είναι εξαιρετικά αξιόπιστη. Οι περισσότερες βλάβες οφείλονται σε εξωτερικούς παράγοντες όπως μολυσμένο λάδι, ακατάλληλη εγκατάσταση ή λειτουργία εκτός του καθορισμένου εύρους πίεσης.
Κοινά Θέματα και Λύσεις
Το κόλλημα της μπομπίνας κατατάσσεται ως το πιο συχνό πρόβλημα με τη βαλβίδα ελέγχου κατεύθυνσης WMM 10. Αυτό συμβαίνει συνήθως όταν συσσωρεύονται σωματίδια γύρω από το καρούλι ή όταν λειτουργούν σε χαμηλές θερμοκρασίες με λάδι υψηλού ιξώδους. Η λύση περιλαμβάνει τη διατήρηση της σωστής καθαρότητας του λαδιού και τη διασφάλιση του ιξώδους του υδραυλικού υγρού σας εντός του εύρους των 2,8 έως 500 τετραγωνικών χιλιοστών ανά δευτερόλεπτο.
Απροσδόκητη κίνηση της μπομπίνας σε εκδόσεις αναστολής μπορεί να συμβεί όταν οι αιχμές πίεσης στη γραμμή επιστροφής ξεπεράσουν τη δύναμη συγκράτησης των 30 έως 40 Newton. Αυτό δημιουργεί έναν κίνδυνο ασφάλειας επειδή η βαλβίδα μπορεί να αλλάξει θέση χωρίς την είσοδο του χειριστή. Η προσθήκη μιας βαλβίδας αντεπιστροφής στη γραμμή επιστροφής ή ο σχεδιασμός ενός ξεχωριστού κυκλώματος επιστροφής χαμηλής πίεσης λύνει αυτό το πρόβλημα.
Η διαρροή στεγανοποίησης αναπτύσσεται με την πάροδο του χρόνου καθώς οι τσιμούχες φθείρονται από την κανονική λειτουργία. Η τακτική επιθεώρηση πιάνει τόσο νωρίς, προτού οι μικρές διαρροές γίνουν μεγάλα προβλήματα. Κατά την αντικατάσταση στεγανοποιήσεων, βεβαιωθείτε ότι ταιριάζει το υλικό στεγανοποίησης με τον τύπο του υδραυλικού υγρού σας.
Τιμολόγηση και εναλλακτικές λύσεις

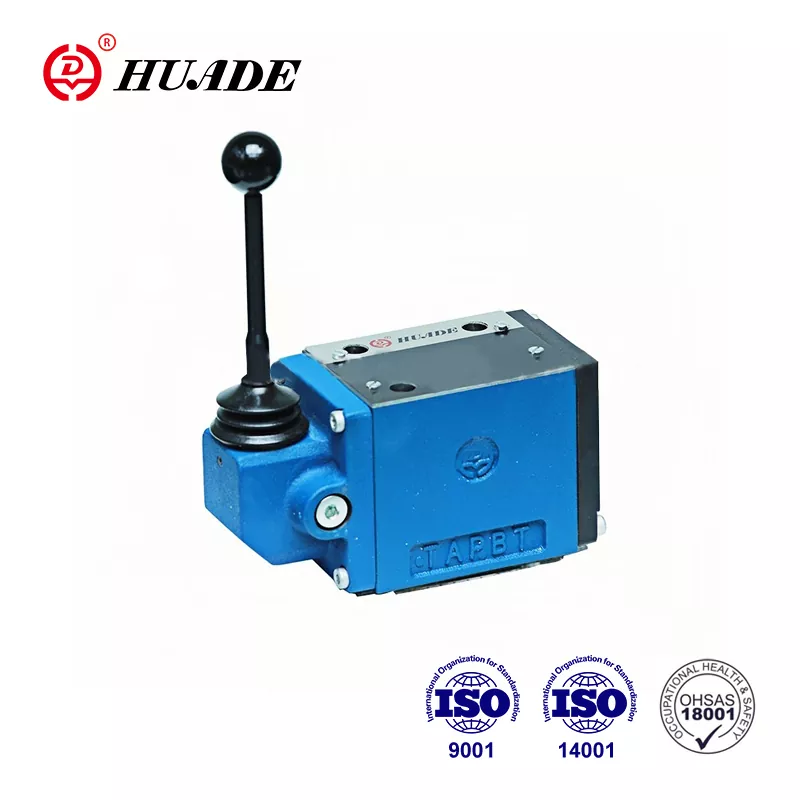

Η βαλβίδα ελέγχου κατεύθυνσης WMM 10 της Bosch Rexroth κοστίζει συνήθως μεταξύ 1.091 $ και 1.114 $ USD για εξαρτήματα OEM. Αυτή η τιμή αντικατοπτρίζει την ποιότητα μηχανικής και την πιστοποίηση που συνοδεύει τη μάρκα Rexroth. Οι εναλλακτικές λύσεις χαμηλότερου κόστους από κατασκευαστές όπως η Huade κυμαίνονται από 38 $ έως 132 $ USD και ισχυρίζονται ότι είναι συμβατές με το NG10, αλλά αυτές ενέχουν κινδύνους.
Οι Κινέζοι κατασκευαστές παράγουν λειτουργικά παρόμοιες βαλβίδες σε πολύ χαμηλότερες τιμές. Η Huade προσφέρει ένα ισοδύναμο WMM 10 που ταιριάζει με τις βασικές προδιαγραφές πίεσης 315 bar και ροής 160 λίτρων ανά λεπτό. Το ερώτημα είναι εάν η εξοικονόμηση κόστους δικαιολογεί τους πιθανούς κινδύνους όσον αφορά την ακρίβεια, την ποιότητα της τεκμηρίωσης και τη μακροπρόθεσμη υποστήριξη.
Όταν συγκρίνετε εναλλακτικές λύσεις, δώστε ιδιαίτερη προσοχή στις πραγματικές προδιαγραφές και όχι μόνο στον αριθμό μοντέλου. Ορισμένες βαλβίδες NG6 χρησιμοποιούν παρόμοιες συμβάσεις ονομασίας, αλλά χειρίζονται μόνο 80 λίτρα ανά λεπτό, κάτι που θα περιόριζε το σύστημά σας. Βεβαιωθείτε ότι οποιαδήποτε εναλλακτική παρέχει πραγματικά τη χωρητικότητα 160 λίτρων ανά λεπτό που καθιστά τη βαλβίδα ελέγχου κατεύθυνσης WMM 10 κατάλληλη για μεγαλύτερους ενεργοποιητές.
Βέλτιστες πρακτικές εγκατάστασης
Η σωστή εγκατάσταση της βαλβίδας ελέγχου κατεύθυνσης WMM 10 ξεκινά με την επιφάνεια στερέωσης. Η βαλβίδα τοποθετείται σε μια υποπλάκα που συμμορφώνεται με τα πρότυπα DIN 24340 A ή ISO 4401-05-04-0-05. Στρέψτε τα μπουλόνια στερέωσης σύμφωνα με τις προδιαγραφές και χρησιμοποιήστε τα σωστά στεγανοποιητικά μεταξύ της βαλβίδας και της υποπλάκας. Ακόμη και μικρά λάθη εγκατάστασης μπορεί να οδηγήσουν σε εσωτερική διαρροή ή μειωμένη απόδοση.
Το μέγεθος των σωλήνων έχει μεγαλύτερη σημασία από ό,τι πολλοί άνθρωποι αντιλαμβάνονται. Όταν οι ρυθμοί ροής πλησιάζουν τα 160 λίτρα ανά λεπτό, οι μικρού μεγέθους σωληνώσεις δημιουργούν υπερβολικές πτώσεις πίεσης και συσσώρευση θερμότητας. Η γραμμή επιστροφής χρειάζεται ιδιαίτερα κατάλληλο μέγεθος λόγω της χαμηλότερης ονομαστικής πίεσης στη θύρα Τ.
Για συστήματα με υψηλούς ρυθμούς παροδικής ροής, η εγκατάσταση μιας κασέτας γκαζιού στο κανάλι P αποτρέπει τα κρουστικά κύματα και τη σπηλαίωση. Ένα φυσίγγιο B08 με στόμιο 0,8 χιλιοστών παρέχει ένα καλό σημείο εκκίνησης, αν και η συγκεκριμένη εφαρμογή σας μπορεί να χρειάζεται προσαρμογή. Αυτή η μικρή προσθήκη προστατεύει σημαντικά τη διάρκεια ζωής της βαλβίδας σε συστήματα με ξαφνικές αλλαγές φορτίου.
Στρατηγική Συντήρησης
Μια προσέγγιση προληπτικής συντήρησης μεγιστοποιεί τη δυνητική διάρκεια ζωής των 150 ετών της Βαλβίδας Ελέγχου Κατεύθυνσης WMM 10. Η τακτική ανάλυση λαδιού εντοπίζει προβλήματα μόλυνσης προτού καταστρέψουν τη βαλβίδα. Η δοκιμή θα πρέπει να περιλαμβάνει τον αριθμό σωματιδίων, το ιξώδες και την περιεκτικότητα σε υγρασία τουλάχιστον.
Τα διαστήματα αντικατάστασης φίλτρων εξαρτώνται από το περιβάλλον λειτουργίας και το ποσοστό μόλυνσης. Τα περιβάλλοντα με υψηλή σκόνη μπορεί να χρειάζονται μηνιαίες αλλαγές φίλτρων, ενώ οι καθαρές βιομηχανικές ρυθμίσεις μπορεί να διαρκέσουν αρκετούς μήνες. Μην περιμένετε να ενεργοποιηθούν οι συναγερμοί διαφορικής πίεσης πριν αλλάξετε τα φίλτρα, καθώς μπορεί να έχει ήδη συμβεί κάποια βλάβη.
Η αντικατάσταση στεγανοποίησης ακολουθεί ένα προβλέψιμο χρονοδιάγραμμα με βάση τις ώρες λειτουργίας και τους κύκλους πίεσης. Η διατήρηση των εφεδρικών κιτ στεγανοποίησης μειώνει το χρόνο διακοπής λειτουργίας όταν είναι απαραίτητη η αντικατάσταση. Τεκμηριώστε τις δραστηριότητες συντήρησης για να δημιουργήσετε μοτίβα που βοηθούν στην πρόβλεψη μελλοντικών αναγκών.
Πότε να επιλέξετε το WMM 10
Η βαλβίδα ελέγχου κατεύθυνσης WMM 10 υπερέχει σε εφαρμογές όπου ο χειροκίνητος έλεγχος παρέχει πλεονεκτήματα έναντι της ηλεκτρικής ενεργοποίησης. Οι διαδικασίες ρύθμισης του μηχανήματος συχνά επωφελούνται από την άμεση αίσθηση και την άμεση απόκριση των χειροκίνητων βαλβίδων. Τα συστήματα παράκαμψης έκτακτης ανάγκης ευνοούν επίσης τις χειροκίνητες βαλβίδες επειδή λειτουργούν ακόμη και σε ηλεκτρικές βλάβες.
Ο μεγάλος κατασκευαστικός εξοπλισμός, οι εργαλειομηχανές και οι πρέσες αντιπροσωπεύουν τυπικές εφαρμογές για το WMM 10. Ο συνδυασμός υψηλής χωρητικότητας πίεσης και υψηλής ταχύτητας ροής χειρίζεται τις απαιτήσεις μεγάλων υδραυλικών κυλίνδρων και κινητήρων. Η επιλογή detent λειτουργεί καλά για την τοποθέτηση εφαρμογών όπου πρέπει να κλειδώσετε μια ρύθμιση ενώ εκτελείτε άλλες εργασίες.
Ωστόσο, η βαλβίδα δεν είναι ιδανική για κάθε περίπτωση. Τα αυτοματοποιημένα συστήματα που χρειάζονται τηλεχειρισμό θα πρέπει να χρησιμοποιούν ηλεκτρικά ενεργοποιούμενες βαλβίδες. Εφαρμογές που απαιτούν ακριβή έλεγχο ροής πέρα από την απλή ενεργοποίηση-απενεργοποίηση ενδέχεται να χρειάζονται αναλογικές βαλβίδες. Η κατανόηση αυτών των περιορισμών σάς βοηθά να επιλέξετε τη σωστή βαλβίδα για τις συγκεκριμένες ανάγκες σας.
Τελικές Θεωρήσεις
Η βαλβίδα ελέγχου κατεύθυνσης WMM 10 αντιπροσωπεύει την ώριμη υδραυλική τεχνολογία που προσφέρει αξιόπιστη απόδοση όταν εφαρμόζεται σωστά. Η ονομαστική πίεση 315 bar και η χωρητικότητα ροής 160 λίτρα ανά λεπτό την τοποθετούν ανάμεσα στις πιο ικανές χειροκίνητες βαλβίδες στην κατηγορία μεγέθους NG10. Ο αριθμός MTTFd των 150 ετών αντικατοπτρίζει τη σταθερή μηχανική, αν και για να επιτευχθεί αυτό απαιτείται προσοχή στην καθαριότητα του συστήματος και τη σωστή συντήρηση.
Όταν σχεδιάζετε ένα νέο σύστημα ή αντικαθιστάτε μια υπάρχουσα βαλβίδα, εστιάστε στην αντιστοίχιση των δυνατοτήτων της βαλβίδας στις πραγματικές σας απαιτήσεις. Μην υποθέτετε ότι οι υψηλότερες προδιαγραφές σημαίνουν πάντα καλύτερη απόδοση. Μια βαλβίδα ελέγχου κατεύθυνσης WMM 10 με το σωστό μέγεθος και τη συντήρηση θα ξεπερνά τα περισσότερα μηχανήματα που ελέγχει.
Η απόφαση μεταξύ OEM και εναλλακτικών προμηθευτών εξαρτάται τελικά από την ανοχή κινδύνου και τον υπολογισμό του συνολικού κόστους. Οι αρχικές διαφορές τιμών φαίνονται ελκυστικές, αλλά λαμβάνετε υπόψη την αξία της τεχνικής υποστήριξης, την ποιότητα της τεκμηρίωσης και την κάλυψη της εγγύησης. Για κρίσιμες εφαρμογές όπου ο χρόνος διακοπής λειτουργίας συνεπάγεται υψηλό κόστος, η επιλογή OEM έχει συνήθως οικονομική λογική παρά την υψηλότερη αρχική τιμή.
Η κατανόηση των τεχνικών λεπτομερειών της βαλβίδας ελέγχου κατεύθυνσης WMM 10 σάς βοηθά να λαμβάνετε ενημερωμένες αποφάσεις σχετικά με τις προδιαγραφές, την εγκατάσταση και τη συντήρηση. Αυτή η γνώση μεταφράζεται άμεσα σε καλύτερη απόδοση του συστήματος και μεγαλύτερη διάρκεια ζωής των εξαρτημάτων, κάτι που τελικά βελτιώνει την απόδοση σας.
