Όταν τα βιομηχανικά μηχανήματα πρέπει να αλλάξουν κατεύθυνση με αξιοπιστία, η σειρά βαλβίδων ελέγχου κατεύθυνσης WMR προσφέρει μια λύση που είναι αξιόπιστη εδώ και δεκαετίες. Αυτές οι μηχανικά λειτουργούσες βαλβίδες ελέγχουν τη ροή του υδραυλικού υγρού στα βιομηχανικά συστήματα, καθορίζοντας πότε οι κύλινδροι εκτείνονται ή συστέλλονται και πότε οι κινητήρες περιστρέφονται προς τα εμπρός ή προς τα πίσω.

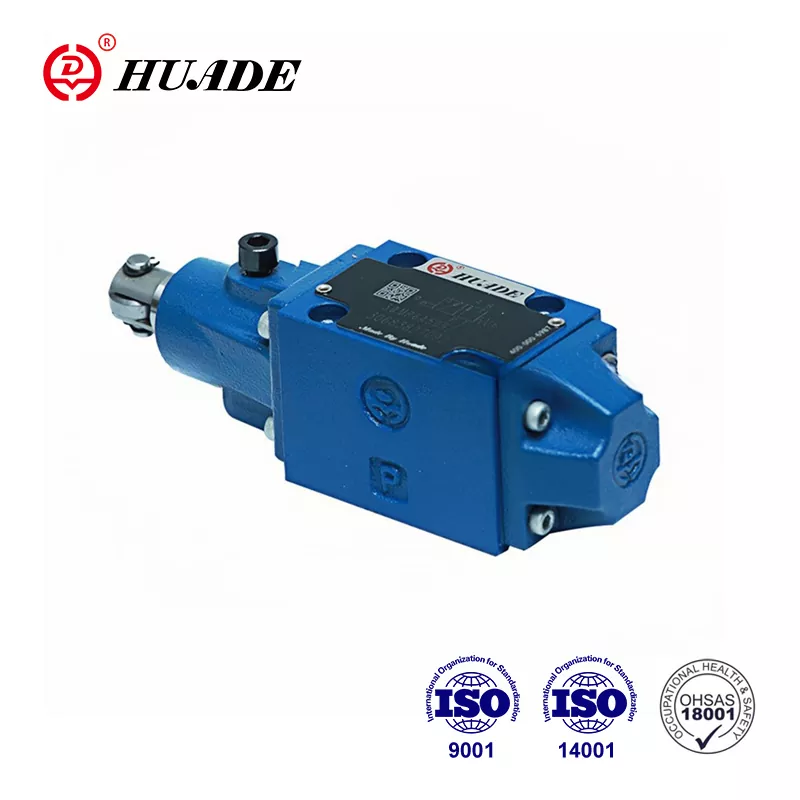

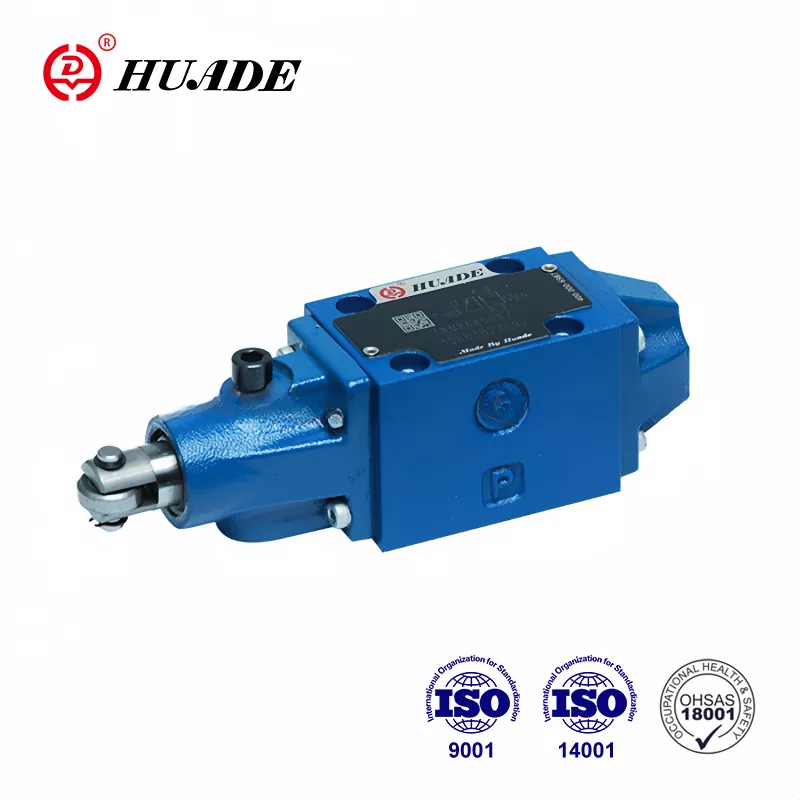

Η βαλβίδα WMR ξεχωρίζει γιατί λειτουργεί μέσω καθαρής μηχανικής δράσης. Ένας κύλινδρος ή ένα έμβολο πιέζεται από ένα έκκεντρο ή κινούμενο μέρος, το οποίο μετατοπίζει το εσωτερικό καρούλι και ανακατευθύνει τη ροή λαδιού. Αυτή η άμεση φυσική σύνδεση σημαίνει ότι η βαλβίδα ανταποκρίνεται στην πραγματική θέση της μηχανής και όχι στα ηλεκτρικά σήματα, καθιστώντας την ιδανική για εφαρμογές όπου η μηχανική αξιοπιστία έχει μεγαλύτερη σημασία.
Κατανόηση της Βασικής Συνάρτησης
Η βαλβίδα ελέγχου κατεύθυνσης WMR λειτουργεί ως βαλβίδα μπομπίνας τοποθετημένη σε υποπλάκα. Όταν τίποτα δεν σπρώχνει τον κύλινδρο, τα ελατήρια επιστροφής συγκρατούν το καρούλι στην ουδέτερη θέση του. Μόλις ένα εξωτερικό έκκεντρο ή μηχανικό εξάρτημα πιέσει πάνω στο έμβολο του κυλίνδρου, το καρούλι ολισθαίνει μέσα στο σώμα της βαλβίδας και συνδέει διαφορετικές θύρες μεταξύ τους. Αυτή η ενέργεια ανακατευθύνει το υδραυλικό υγρό για να οδηγήσει τους ενεργοποιητές προς την επιθυμητή κατεύθυνση.
Αυτή η σχεδιαστική φιλοσοφία δημιουργεί μια άμεση σύνδεση μεταξύ της φυσικής θέσης και της υδραυλικής δράσης. Οι εργαλειομηχανές, οι γερανοί και ο εξοπλισμός χειρισμού υλικών χρησιμοποιούν αυτήν την αρχή για να εξασφαλίσουν ότι οι κινήσεις γίνονται με τη σωστή σειρά. Η βαλβίδα δεν μπορεί να αλλάξει έως ότου κάτι κινήσει φυσικά τον κύλινδρο, γεγονός που παρέχει εγγενή ασφάλεια σε πολλές εφαρμογές.
Τεχνικές προδιαγραφές που έχουν σημασία
Η σειρά βαλβίδων ελέγχου κατεύθυνσης WMR διατίθεται σε δύο κύρια μεγέθη σύμφωνα με τα πρότυπα ISO 4401. Οι λαβές μεγέθους NG6 ρέουν έως και 60 λίτρα ανά λεπτό και πίεση έως 315 bar στις θύρες P, A και B. Το μέγεθος NG10 προσφέρει παρόμοιες τιμές πίεσης με υψηλότερη ικανότητα ροής. Αυτές οι προδιαγραφές επιτρέπουν στη βαλβίδα να λειτουργεί σε απαιτητικά βιομηχανικά περιβάλλοντα.
Η θερμοκρασία λειτουργίας κυμαίνεται από αρνητικούς 20 βαθμούς Κελσίου έως θετικούς 80 βαθμούς Κελσίου με τυπικές σφραγίδες NBR. Η βαλβίδα δέχεται υδραυλικά υγρά με ιξώδες μεταξύ 2,8 και 500 τετραγωνικά χιλιοστά ανά δευτερόλεπτο. Η διατήρηση της καθαρότητας των υγρών κατά ISO 4406 Κλάση 20/18/15 ή καλύτερη βοηθά στην αποφυγή εσωτερικής φθοράς και παρατείνει τη διάρκεια ζωής.
Ένας περιορισμός απαιτεί προσοχή κατά το σχεδιασμό του συστήματος. Η θύρα T, η οποία επιστρέφει υγρό στη δεξαμενή, έχει τυπικό όριο πίεσης 60 bar. Ενώ οι κύριες θύρες εργασίας χειρίζονται εύκολα τα 315 bar, η υπέρβαση των 60 bar στη θύρα Τ μπορεί να καταστρέψει τις στεγανοποιήσεις ή να προκαλέσει διαρροή. Ορισμένες παραλλαγές υψηλών προδιαγραφών αυξάνουν αυτό το όριο στα 210 bar για εφαρμογές με υψηλότερη αντίθλιψη.
Διαφορετικές διαμορφώσεις για διαφορετικές ανάγκες
Η σειρά βαλβίδων ελέγχου κατεύθυνσης WMR προσφέρει πολλαπλές διαμορφώσεις καρουλιού, που συνήθως εμφανίζονται ως υδραυλικά σύμβολα. Μια βαλβίδα τεσσάρων θυρών και τριών θέσεων μπορεί να κρατά όλες τις θύρες φραγμένες στο ουδέτερο ή μπορεί να συνδέσει ορισμένες θύρες με τη δεξαμενή. Οι κωδικοί συμβόλων όπως C, E, J, L και M υποδεικνύουν ποιες θύρες συνδέονται σε κάθε θέση. Οι κατασκευαστές προσφέρουν περίπου 19 διαφορετικές παραλλαγές συμβόλων για να ταιριάζουν σε διαφορετικές απαιτήσεις κυκλώματος.
Οι βαλβίδες δύο θέσεων παρέχουν απλούστερο έλεγχο on-off. Οι βαλβίδες τριών θέσεων προσθέτουν μια ουδέτερη κατάσταση που μπορεί να εμποδίσει τη ροή, να επιτρέψει την ελεύθερη κίνηση ή να δημιουργήσει άλλες συνθήκες ανάλογα με τη σχεδίαση του καρουλιού. Η επιλογή της σωστής διαμόρφωσης εξαρτάται από το εάν οι κύλινδροι πρέπει να κρατούν τη θέση τους όταν η βαλβίδα επιστρέφει στο ουδέτερο ή εάν πρέπει να επιπλέουν ελεύθερα.
Κατασκευαστές και παραλλαγές μοντέλων
Η Bosch Rexroth παράγει την αρχική σειρά WMR ως μέρος της οικογένειας προϊόντων Hydronorma. Η σειρά NG6 μεγέθους 5X περιλαμβάνει διάφορες ρυθμίσεις κυλίνδρων και επιλογές τοποθέτησης. Οι βαλβίδες τοποθετούνται σε τυποποιημένες υποπλάκες ακολουθώντας τα πρότυπα CETOP, γεγονός που απλοποιεί την αντικατάσταση και επιτρέπει την ανάμειξη εξαρτημάτων από διαφορετικούς κατασκευαστές.
Η Hengli Hydraulics προσφέρει τη σειρά WMR/U10 για εφαρμογές NG10. Η σειρά L3X τους παρέχει 19 επιλογές συμβόλων με διαμορφώσεις κυλίνδρων τύπου R και τύπου U. Αυτή η ποικιλία βοηθά τους μηχανικούς να επιλέξουν την ακριβή θέση του κυλίνδρου και την κατεύθυνση ενεργοποίησης που χρειάζονται για τη συγκεκριμένη διάταξη των μηχανημάτων τους.
Άλλοι προμηθευτές όπως η PONAR Wadowice και η Leader Hydraulics κατασκευάζουν συμβατές βαλβίδες. Η τυποποίηση σύμφωνα με το ISO 4401 σημαίνει ότι αυτές οι βαλβίδες μπορούν να εναλλάσσονται φυσικά, αν και οι σχεδιαστές θα πρέπει να επαληθεύουν ότι οι τιμές πίεσης, οι χωρητικότητες ροής και οι διαμορφώσεις καρουλιού ταιριάζουν με τις ανάγκες εφαρμογής τους.
Απαιτήσεις εγκατάστασης
Η σωστή εγκατάσταση μιας βαλβίδας ελέγχου κατεύθυνσης WMR ξεκινά με την προετοιμασία της επιφάνειας. Η επιφάνεια στήριξης στην υποπλάκα πρέπει να πληροί τις προδιαγραφές επιπεδότητας 0,01 ανά 100 χιλιοστά με μέγιστη τραχύτητα επιφάνειας Rz 4. Τυχόν ανωμαλίες μπορεί να δημιουργήσουν διαδρομές διαρροής γύρω από τη βάση της βαλβίδας.
Τέσσερις βίδες καλύμματος κεφαλής υποδοχής M6 επί 40 χιλιοστών συγκρατούν τη βαλβίδα στην υποπλάκα. Το σφίξιμο αυτών των μπουλονιών στα 9 newton μέτρα με ανοχή συν ή πλην 15 τοις εκατό παρέχει επαρκή δύναμη σύσφιξης χωρίς παραμόρφωση του σώματος της βαλβίδας. Το σταυρωτό σφίξιμο σε διαγώνιο σχέδιο εξασφαλίζει ομοιόμορφη κατανομή πίεσης.
Το υδραυλικό σύστημα πρέπει να χρησιμοποιεί κατάλληλο φιλτράρισμα πριν συνδεθεί στη βαλβίδα ελέγχου κατεύθυνσης WMR. Η εγκατάσταση φίλτρων που διατηρούν την καθαρότητα ISO 4406 Κλάσης 20/18/15 προστατεύει τα στενά διάκενα μεταξύ του καρουλιού και του σώματος. Ακόμη και μικρά σωματίδια μπορούν να χαράξουν αυτές τις επιφάνειες, προκαλώντας εσωτερική διαρροή ή κόλλημα.
Εφαρμογές πραγματικού κόσμου
Οι εργαλειομηχανές χρησιμοποιούν τη βαλβίδα ελέγχου κατεύθυνσης WMR για τη σειρά αλλαγής εργαλείων και τις εργασίες σύσφιξης εργασίας. Καθώς ο άξονας του μηχανήματος ή ο εναλλάκτης εργαλείων κινείται σε συγκεκριμένες θέσεις, οι έκκεντροι ενεργοποιούν τον κύλινδρο και ενεργοποιούν τις υδραυλικές κινήσεις. Αυτό διασφαλίζει ότι η σωστή σειρά θα συμβεί αυτόματα χωρίς ηλεκτρονικά χειριστήρια.
Ο εξοπλισμός εξόρυξης και μεταλλουργίας βασίζεται σε αυτές τις βαλβίδες για την τοποθέτηση του μεταφορέα και τον έλεγχο της πύλης. Τα σκληρά περιβάλλοντα σε αυτές τις βιομηχανίες καθιστούν ελκυστική τη μηχανική ενεργοποίηση επειδή δεν υπάρχουν ηλεκτρικές συνδέσεις που να διαβρώνονται ή να αστοχούν. Η σκόνη και η υγρασία που θα καταστρέψουν τους ηλεκτρονικούς αισθητήρες έχουν ελάχιστη επίδραση σε μια απλή διάταξη κυλίνδρων και έκκεντρου.
Οι πλατφόρμες ανύψωσης και οι ψαλιδωτοί ανελκυστήρες ενσωματώνουν βαλβίδες WMR στα συστήματα ασφαλείας. Η θέση του κυλίνδρου μπορεί να υποδεικνύει εάν οι ράβδοι ασφαλείας είναι στη θέση τους ή εάν η πλατφόρμα έχει φτάσει σε ορισμένα ύψη. Αυτή η φυσική επαλήθευση προσθέτει πλεονασμό στα κυκλώματα ασφαλείας και συμμορφώνεται με τους κανονισμούς που απαιτούν μηχανικές ασφάλειες.
Συντήρηση και αντιμετώπιση προβλημάτων
Η εξωτερική διαρροή γύρω από την επιφάνεια στερέωσης συνήθως υποδεικνύει κατεστραμμένους δακτυλίους O ή μια βαλβίδα με ακατάλληλη ροπή στρέψης. Η επιθεώρηση και η αντικατάσταση της φλάντζας στερέωσης επιλύει τα περισσότερα προβλήματα εξωτερικών διαρροών. Η επαλήθευση ότι η επιφάνεια στήριξης παραμένει επίπεδη και άθικτη, αποτρέπει την επανεμφάνιση.
Η εσωτερική διαρροή εμφανίζεται καθώς οι ενεργοποιητές παρασύρονται αργά όταν η βαλβίδα πρέπει να τους κρατήσει στη θέση τους. Αυτό συχνά προκύπτει από μολυσμένο υγρό που φοράει το καρούλι και τη διάτρηση. Ο έλεγχος της καθαρότητας των υγρών και η αντικατάσταση των φίλτρων αντιμετωπίζει τη βασική αιτία. Σε σοβαρές περιπτώσεις, η βαλβίδα μπορεί να χρειαστεί αντικατάσταση εάν η φθορά υπερβαίνει τα αποδεκτά όρια.
Η κολλώδης ή αργή λειτουργία συμβαίνει όταν το καρούλι δεν κινείται ελεύθερα μέσα στην οπή. Η μόλυνση βρίσκεται και πάλι στην κορυφή της λίστας των αιτιών, αλλά η λειτουργία εκτός του καθορισμένου εύρους θερμοκρασίας ή ιξώδους δημιουργεί επίσης προβλήματα. Η διασφάλιση ότι το υδραυλικό υγρό παραμένει εντός των προδιαγραφών αποτρέπει τα περισσότερα λειτουργικά προβλήματα με τη βαλβίδα ελέγχου κατεύθυνσης WMR.
Σύγκριση με άλλους τύπους βαλβίδων
Η σειρά WMM χρησιμοποιεί χειροκίνητο μοχλό αντί για ρολό για ενεργοποίηση. Οι χειριστές μετακινούν χειροκίνητα το μοχλό για να αλλάξουν τη θέση της βαλβίδας, κάτι που λειτουργεί καλά για χειριστήρια που χειρίζονται απευθείας οι άνθρωποι. Η σειρά WMD αντικαθιστά το μοχλό με ένα περιστροφικό πόμολο, προσφέροντας μια πιο συμπαγή επιλογή χειροκίνητου ελέγχου.
Οι ηλεκτρομαγνητικές βαλβίδες παρέχουν τηλεχειρισμό αλλά απαιτούν ηλεκτρική ισχύ και σήματα ελέγχου. Αυτές οι βαλβίδες αλλάζουν ταχύτερα από τους μηχανικούς τύπους, αλλά εισάγουν πιθανά σημεία αστοχίας μέσω καλωδίωσης, ηλεκτρομαγνητικών βαλβίδων και ηλεκτρονικών ελεγκτών. Η βαλβίδα ελέγχου κατεύθυνσης WMR εξαλείφει αυτές τις ανησυχίες σε εφαρμογές όπου η μηχανική ενεργοποίηση έχει νόημα.
Οι βαλβίδες που λειτουργούν με πιλότο χρησιμοποιούν υδραυλική πίεση για να μετατοπίζουν μεγαλύτερα καρούλια, επιτρέποντας τον έλεγχο υψηλότερων ροών με μικρότερες δυνάμεις ενεργοποίησης. Αυτές οι βαλβίδες κοστίζουν περισσότερο και προσθέτουν πολυπλοκότητα σε σύγκριση με τη σχεδίαση WMR άμεσης δράσης. Για εφαρμογές εντός των δυνατοτήτων ροής και πίεσης του WMR, ο απλούστερος σχεδιασμός συχνά αποδεικνύεται πιο αξιόπιστος και οικονομικός.
Θέματα διαχείρισης πίεσης
Ενώ οι θύρες P, A και B χειρίζονται με ασφάλεια 315 bar, ο περιορισμός της θύρας T απαιτεί προσοχή στο σχεδιασμό του συστήματος. Οποιοσδήποτε περιορισμός στη γραμμή της δεξαμενής ή χρήση μιας δεξαμενής υπό πίεση αυξάνει την πίεση στη θύρα Τ. Η αντίθλιψη από άλλες βαλβίδες που μοιράζονται την ίδια γραμμή δεξαμενής επηρεάζει επίσης αυτή τη θύρα.
Η εγκατάσταση μιας ξεχωριστής γραμμής δεξαμενής για βαλβίδες με σημαντική ροή επιστροφής βοηθά στη διαχείριση της πίεσης της θύρας Τ. Μερικοί σχεδιαστές χρησιμοποιούν μια ειδική πολλαπλή επιστροφής χαμηλής πίεσης που συνδέεται απευθείας με τη δεξαμενή με ελάχιστους περιορισμούς. Για συστήματα όπου η υψηλότερη πίεση θύρας Τ είναι αναπόφευκτη, ο καθορισμός παραλλαγών υψηλής πίεσης της βαλβίδας ελέγχου κατεύθυνσης WMR αποτρέπει την πρόωρη αστοχία σφράγισης.
Οι βαλβίδες αντεπιστροφής ή οι περιοριστές σε ορισμένες θέσεις του κυκλώματος μπορούν απροσδόκητα να δημιουργήσουν πίεση στη θύρα Τ. Η προσεκτική ανάλυση κυκλώματος κατά τη διάρκεια του σχεδιασμού προσδιορίζει αυτές τις καταστάσεις. Τα μετρητές πίεσης στη θύρα Τ κατά τη θέση σε λειτουργία επαληθεύουν ότι οι πραγματικές συνθήκες παραμένουν εντός των προδιαγραφών.
Ενσωμάτωση ελέγχου ροής
Η βαλβίδα ελέγχου κατεύθυνσης WMR αλλάζει την κατεύθυνση ροής αλλά δεν ελέγχει απευθείας τον ρυθμό ροής. Οι περισσότερες εφαρμογές απαιτούν πρόσθετο έλεγχο ροής για τη ρύθμιση της ταχύτητας του ενεργοποιητή. Οι βελονοειδείς βαλβίδες ή τα χειριστήρια ροής με αντιστάθμιση πίεσης εγκαθίστανται είτε στο κύκλωμα είτε απευθείας στις θύρες της βαλβίδας.
Ορισμένα μοντέλα WMR δέχονται περιοριστές κασετών με σπείρωμα που εγκαθίστανται απευθείας στη θύρα P. Αυτά τα βύσματα μεγέθους B08, B10 ή B12 παρέχουν απλό περιορισμό ροής και απόσβεση των αιχμών πίεσης. Ο ενσωματωμένος σχεδιασμός εξοικονομεί χώρο και μειώνει τον αριθμό των ξεχωριστών εξαρτημάτων στην υδραυλική πολλαπλή.
Ο έλεγχος ροής μετρητή εισόδου περιορίζει το υγρό που εισέρχεται στον ενεργοποιητή, ενώ ο έλεγχος μετρητή εξόδου περιορίζει τη ροή επιστροφής. Η επιλογή εξαρτάται από τα χαρακτηριστικά του φορτίου και την επιθυμητή ποιότητα ελέγχου. Η βαλβίδα ελέγχου κατεύθυνσης WMR δέχεται οποιαδήποτε προσέγγιση μέσω του κατάλληλου σχεδιασμού κυκλώματος γύρω από τη βαλβίδα.
Προβληματισμοί αγοράς για το 2025
Οι προκλήσεις της εφοδιαστικής αλυσίδας συνεχίζουν να επηρεάζουν τη διαθεσιμότητα των υδραυλικών εξαρτημάτων. Οι χρόνοι παράδοσης για εξειδικευμένες διαμορφώσεις WMR μπορεί να παραταθούν αρκετούς μήνες, με ορισμένους κατασκευαστές να αναφέρουν ημερομηνίες παράδοσης έως τον Σεπτέμβριο του 2025. Ο εκ των προτέρων προγραμματισμός και η διατήρηση στρατηγικού αποθέματος συμβάλλει στην αποφυγή καθυστερήσεων στην παραγωγή.
Η τιμολόγηση για τις τυπικές διαμορφώσεις NG6 ξεκινά από περίπου 800 δολάρια ΗΠΑ από μεγάλους κατασκευαστές. Η δευτερογενής αγορά προσφέρει εναλλακτικές λύσεις, με χρησιμοποιημένες βαλβίδες μερικές φορές διαθέσιμες στην περιοχή από 150 έως 200 δολάρια. Ωστόσο, η αγορά μεταχειρισμένων βαλβίδων απαιτεί προσεκτική επιθεώρηση για να επαληθευτεί η εσωτερική κατάσταση και να αποφευχθεί η πρόωρη αστοχία.
Οι στρατηγικές πολλαπλών πηγών που περιλαμβάνουν τόσο premium μάρκες όπως η Bosch Rexroth όσο και συμβατές εναλλακτικές λύσεις από κατασκευαστές όπως η Hengli παρέχουν ευελιξία εφοδιασμού. Η τυποποίηση ISO 4401 σημαίνει ότι η εναλλαγή μεταξύ επωνυμιών παραμένει εφικτή εάν ταιριάζουν οι προδιαγραφές. Η διατήρηση εγκεκριμένων λιστών προμηθευτών για πολλούς προμηθευτές μειώνει τον κίνδυνο στο τρέχον περιβάλλον της αγοράς.
Ο ρόλος στον σύγχρονο αυτοματισμό
Καθώς τα εργοστάσια προσθέτουν περισσότερους αισθητήρες, ελεγκτές και συνδεσιμότητα δικτύου, η απλή μηχανική βαλβίδα ελέγχου κατεύθυνσης WMR προσφέρει στρατηγικά πλεονεκτήματα. Δεν μπορεί να παραβιαστεί, δεν απαιτεί ενημερώσεις λογισμικού και αποτυγχάνει με προβλέψιμο τρόπο. Αυτή η αξιοπιστία γίνεται πολύτιμη για κρίσιμες για την ασφάλεια λειτουργίες που χρειάζονται μηχανικό αντίγραφο ασφαλείας.
Οι ευρωπαϊκοί κανονισμοί, όπως ο νόμος Cyber Resilience Act, επικεντρώνονται στην ασφάλεια των ψηφιακών προϊόντων. Τα αμιγώς μηχανικά εξαρτήματα όπως η βαλβίδα WMR δεν εμπίπτουν σε αυτές τις απαιτήσεις, απλοποιώντας τη συμμόρφωση για τους κατασκευαστές μηχανημάτων. Η βαλβίδα παρέχει ένα ασφαλές στρώμα θεμελίωσης που δεν εισάγει ευπάθειες στον κυβερνοχώρο στο σύστημα.
Οι ανησυχίες σχετικά με την ενεργειακή απόδοση κεντρίζουν το ενδιαφέρον για τη βελτιστοποίηση των υδραυλικών συστημάτων. Ενώ η ίδια η βαλβίδα ελέγχου κατεύθυνσης WMR δεν εξοικονομεί ενέργεια, η αξιοπιστία της και η χαμηλή εσωτερική διαρροή συμβάλλουν στη συνολική απόδοση του συστήματος. Οι βαλβίδες κατάλληλου μεγέθους με τις κατάλληλες ονομασίες ροής ελαχιστοποιούν τις πτώσεις πίεσης και τη σπατάλη θερμότητας.
Επιλέγοντας τη σωστή διαμόρφωση
Η επιλογή μιας βαλβίδας ελέγχου κατεύθυνσης WMR ξεκινά με την κατανόηση των απαιτήσεων της εφαρμογής. Ο μέγιστος ρυθμός ροής και η πίεση καθορίζουν εάν το μέγεθος NG6 ή NG10 είναι κατάλληλο. Ο τύπος ενεργοποιητή και η επιθυμητή συμπεριφορά ουδέτερης θέσης υπαγορεύουν την απαιτούμενη διαμόρφωση συμβόλων.
Η τοποθέτηση κυλίνδρων επηρεάζει τον τρόπο με τον οποίο η βαλβίδα ενσωματώνεται στο μηχανικό σύστημα. Οι κύλινδροι τύπου R τοποθετούνται στη μία πλευρά ενώ οι κύλινδροι τύπου U τοποθετούνται στην άλλη, επιτρέποντας ευελιξία στην τοποθέτηση του έκκεντρου. Η απαιτούμενη δύναμη ενεργοποίησης και η διαθέσιμη γεωμετρία του έκκεντρου επηρεάζουν αυτήν την επιλογή.
Η επιλογή του υλικού στεγανοποίησης εξαρτάται από τον τύπο του υγρού και τις ακραίες θερμοκρασίες. Οι τυπικές σφραγίδες NBR λειτουργούν με υδραυλικό λάδι με βάση το πετρέλαιο σε τυπικά εύρη βιομηχανικών θερμοκρασιών. Εφαρμογές υψηλής θερμοκρασίας ή συνθετικά υγρά μπορεί να απαιτούν σφραγίδες FKM που ανέχονται διαφορετικές συνθήκες. Η επαλήθευση της χημικής συμβατότητας αποτρέπει τη διόγκωση ή τη φθορά της σφραγίδας.
Τεκμηρίωση και Πόροι Υποστήριξης
Οι κατασκευαστές παρέχουν λεπτομερή τεχνική τεκμηρίωση για τη βαλβίδα ελέγχου κατεύθυνσης WMR μέσω των ιστοσελίδων τους. Τα φύλλα δεδομένων παραθέτουν ακριβείς προδιαγραφές, διαστάσεις και κωδικούς παραγγελίας. Τα εγχειρίδια εγκατάστασης καλύπτουν λεπτομερώς τις διαδικασίες τοποθέτησης και τις τιμές ροπής.
Τα μοντέλα CAD σε διάφορες μορφές βοηθούν στο σχεδιασμό του μηχανήματος και στη διάταξη πολλαπλών. Αυτές οι τρισδιάστατες αναπαραστάσεις δείχνουν ακριβείς φακέλους βαλβίδων και θέσεις θυρών, επιτρέποντας τον έλεγχο παρεμβολών πριν από τη φυσική κατασκευή πρωτοτύπων. Οι περισσότεροι κατασκευαστές προσφέρουν μοντέλα σε μορφές STEP ή IGES που εισάγονται σε κοινό λογισμικό σχεδιασμού.
Η υποστήριξη μηχανικής εφαρμογών βοηθά στην επίλυση πολύπλοκων ερωτήσεων σχεδιασμού κυκλωμάτων. Οι κατασκευαστές διατηρούν τεχνικές ομάδες που μπορούν να προτείνουν συγκεκριμένες διαμορφώσεις για ασυνήθιστες εφαρμογές ή να επιλύσουν προβλήματα σε υπάρχοντα συστήματα. Η αξιοποίηση αυτών των πόρων κατά τη φάση του σχεδιασμού αποτρέπει δαπανηρά λάθη και επανασχεδιασμούς.
Τελικές Θεωρήσεις
Η βαλβίδα ελέγχου κατεύθυνσης WMR εξυπηρετεί εφαρμογές όπου ο μηχανικός έλεγχος θέσης και η αξιόπιστη μεταγωγή έχουν μεγαλύτερη σημασία από την ηλεκτρονική πολυπλοκότητα. Ο αποδεδειγμένος σχεδιασμός του χειρίζεται απαιτητικές συνθήκες στην εξόρυξη, την κατεργασία μετάλλων και το χειρισμό υλικών χωρίς τα τρωτά σημεία των ηλεκτρονικών χειριστηρίων. Η κατανόηση των δυνατοτήτων και των περιορισμών του επιτρέπει στους μηχανικούς να το εφαρμόζουν αποτελεσματικά.
Η σωστή διαχείριση υγρών επεκτείνει σημαντικά τη διάρκεια ζωής της βαλβίδας. Η διατήρηση των προτύπων καθαριότητας, η λειτουργία εντός καθορισμένων ορίων θερμοκρασίας και ιξώδους και η διαχείριση της πίεσης της θύρας Τ αποτρέπει τους περισσότερους τρόπους αστοχίας. Αυτές οι απλές προφυλάξεις καθιστούν τη βαλβίδα ελέγχου κατεύθυνσης WMR ένα εξάρτημα μεγάλης διάρκειας που παρέχει δεκαετίες σέρβις.
Σε έναν κόσμο που πιέζει προς τον ψηφιακό μετασχηματισμό, η βαλβίδα WMR αποδεικνύει ότι οι μηχανικές λύσεις εξακολουθούν να έχουν σημαντικούς ρόλους. Η αδυναμία του να παραβιαστεί ή να χειραγωγηθεί εξ αποστάσεως παρέχει εγγενή ασφάλεια. Η φυσική σύνδεση μεταξύ της θέσης του μηχανήματος και της υδραυλικής δράσης δημιουργεί προβλέψιμη συμπεριφορά από την οποία μπορούν να βασίζονται τα συστήματα ασφαλείας. Για αυτούς τους λόγους, η βαλβίδα ελέγχου κατεύθυνσης WMR παραμένει σχετική στη σύγχρονη βιομηχανική υδραυλική.
