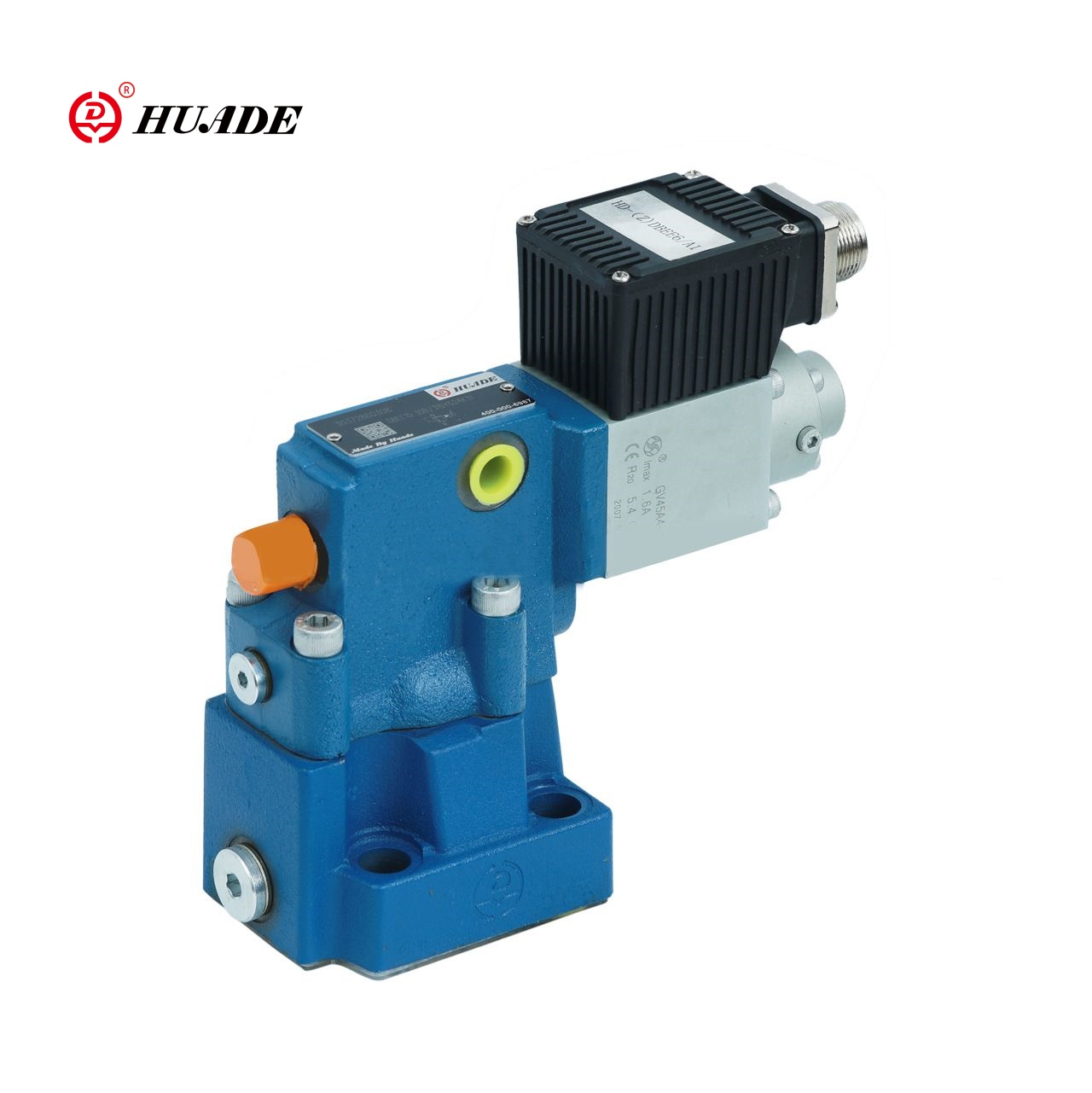

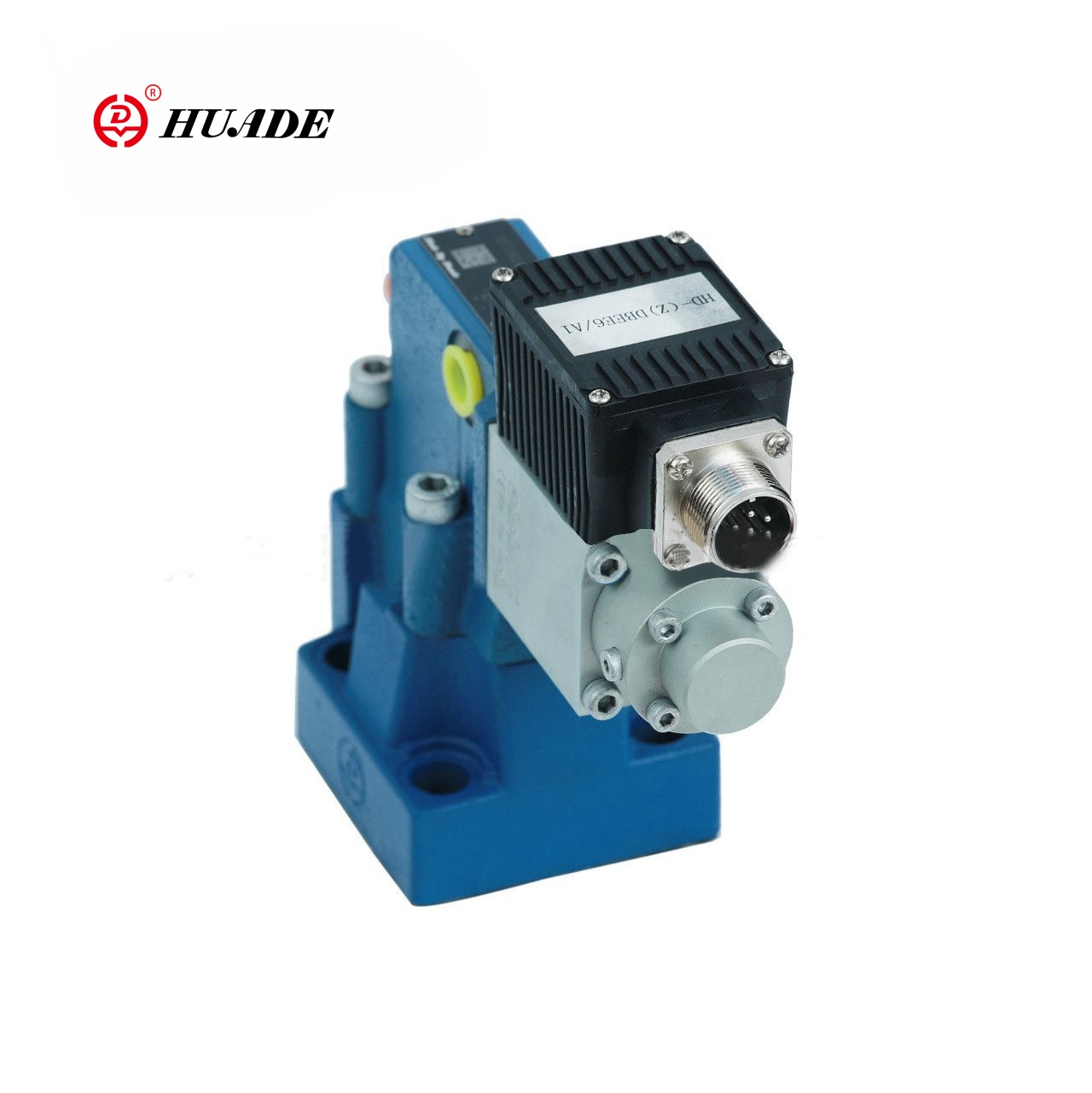

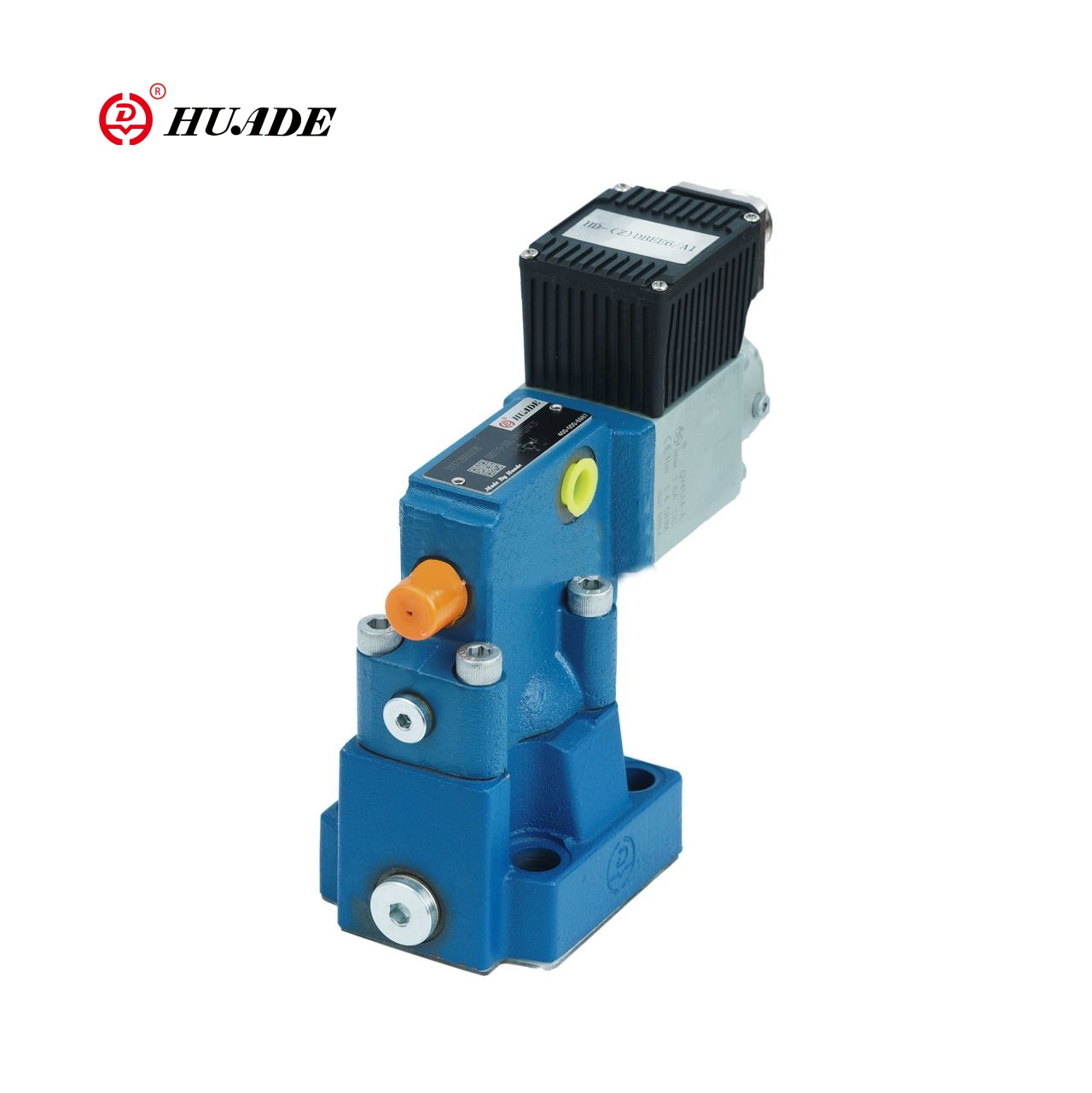

Αναλογική βαλβίδα ανακούφισης πίεσης ZDBEE-1X

Η αναλογική βαλβίδα ανακούφισης ZDBEE-1X είναι μια βαλβίδα ανακούφισης που λειτουργεί με πιλότο, η οποία οδηγείται από μια αναλογική ηλεκτρομαγνητική βαλβίδα για την επίτευξη σκαλοπάτων και τον ακριβή έλεγχο της πίεσης του συστήματος. Αυτή η αναλογική βαλβίδα μπορεί να αντικαταστήσει εντελώς το ίδιο μοντέλο από το Rexroth. Οι υδραυλικές βαλβίδες Huade υιοθετούν τα ίδια πρότυπα με τον Rexroth, αλλά η τιμή είναι χαμηλότερη.

Παράμετρος προϊόντος της αναλογικής βαλβίδας ανακούφισης πίεσης ZDBEE-1X

Χαρακτηριστικό προϊόντος και εφαρμογή της αναλογικής βαλβίδας ανακούφισης πίεσης ZDBEE-1X

Χαρακτηριστικά:

▶ Βαλβίδα για τον περιορισμό της πίεσης του συστήματος

▶ Ενεργοποίηση μέσω αναλογικών σωληνοειδών

▶ Για την τοποθέτηση υπογλυκαιμίας ή την πλάκα σάντουιτς

▶ Βαλβίδα και ηλεκτρονικά ελέγχου από μία μόνο πηγή

▶ Τύποι hd-zdbee με ενσωματωμένο ηλεκτρονικό έλεγχο

①Low Παράδειγμα εξάπλωση της καμπύλης χαρακτηριστικής πίεσης της τιμής εντολών

② Independerty ρυθμιζόμενο ράμπες προς τα πάνω και προς τα κάτω

Εφαρμογή:

Η αναλογική βαλβίδα ανακούφισης ZDBEE-1X είναι κατάλληλη για υδραυλικά συστήματα που απαιτούν ακριβή έλεγχο πίεσης, όπως μηχανήματα μηχανικής, μηχανές χύτευσης με έγχυση, μεταλλουργικό εξοπλισμό και άλλα πεδία.

Λειτουργία και τμήμα της βαλβίδας ανακούφισης αναλογικής πίεσης ZDBEE-1X

Οι αναλογικές βαλβίδες ανακούφισης πίεσης, οι τύποι HD-DBE ενεργοποιούνται μέσω αναλογικής ηλεκτρομαγνητικής βαλβίδας. Αυτές οι βαλβίδες χρησιμοποιούνται για τον περιορισμό της πίεσης του συστήματος. Με αυτές τις βαλβίδες είναι δυνατόν να ρυθμίσετε την πίεση του συστήματος, η οποία πρέπει να είναι περιορισμένη, σε σχέση με την τιμή ηλεκτρικής εντολής.

Αυτές οι βαλβίδες αποτελούνται βασικά από μια αναλογική ηλεκτρομαγνητική βαλβίδα (1), το περίβλημα (2), το φυσίγγιο βαλβίδων (3), το καρούλι (4) και το πιλότο Poppet (8). Η αναλογική ηλεκτρομαγνητική βαλβίδα μετατρέπει το ηλεκτρικό ρεύμα αναλογικά σε μια μηχανική δύναμη. Η αύξηση του ρεύματος προκαλεί αντίστοιχη αύξηση της ηλεκτρομαγνητικής δύναμης. Ο θάλαμος οπλισμού της ηλεκτρομαγνητικής ενέργειας είναι γεμάτος με υδραυλικό υγρό και είναι ισορροπημένο με πίεση. Η ρύθμιση της πίεσης του συστήματος διεξάγεται μέσω των αναλογικών ηλεκτρομαγνητικών ηλεκτρομαγνητικών προϊόντων (1) σε σχέση με την τιμή εντολών. Η πίεση που προκύπτει από το σύστημα στη θύρα P ενεργεί στη δεξιά πλευρά του καρουλιού (4). Ταυτόχρονα, η πίεση του συστήματος δρα μέσω της γραμμής ελέγχου (6), η οποία είναι εφοδιασμένη με ένα στόμιο (5) στην πλευρά του ελατηρίου του καρούλι (4). Μέσω μιας περαιτέρω διαρροής (7) η πίεση του συστήματος δρα στο πιλότο Poppet (8) έναντι της δύναμης της αναλογικής ηλεκτρομαγνητικής βαλβίδας (1). Μόλις η πίεση του συστήματος έχει φτάσει στην προκαθορισμένη τιμή, οι ανελκυστήρες Pilot Poppet (8) από το κάθισμά του. Ανάλογα με το μοντέλο, το πιλοτικό λάδι μπορεί τώρα να ρέει μακριά εξωτερικά μέσω της θύρας Α (y) ή εσωτερικά στη δεξαμενή, αυτό έχει ως αποτέλεσμα να περιορίζει την πίεση στην πλευρά του ελατηρίου του καρουλιού (4). Εάν η πίεση του συστήματος συνεχίσει να αυξάνεται ελαφρώς, τότε η υψηλότερη πίεση στη δεξιά πλευρά του καρουλιού ωθεί το καρούλι προς τα αριστερά στη θέση ελέγχου P έως T. σε ένα ελάχιστο ρεύμα ελέγχου -που ανταποκρίνεται σε μια τιμή εντολής μηδενικής -η ελάχιστη κατάλληλη πίεση θα ρυθμιστεί.

Δομή της αναλογικής βαλβίδας ανακούφισης πίεσης ZDBE-1X

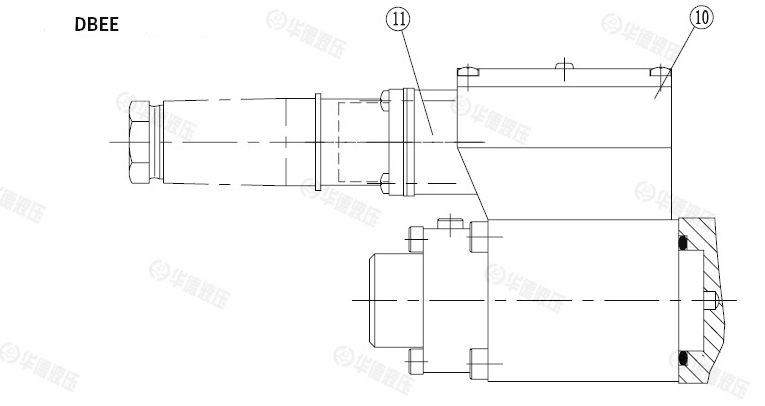

Δομή της αναλογικής βαλβίδας ανακούφισης πίεσης ZDBEE-1X

Από την άποψη του λειτουργικού σχεδιασμού, η αναλογική βαλβίδα ZDBEE-1X αντιστοιχεί βασικά στις αναλογικές βαλβίδες ανακούφισης ZDBE. Η μόνη διαφορά είναι ότι η αναλογική ηλεκτρομαγνητική βαλβίδα είναι εξοπλισμένη με ένα περίβλημα ⑩, μέσα στο οποίο κατασκευάζεται ο ηλεκτρονικός ελεγκτής. Η τροφοδοσία και η τάση σημείων ρύθμισης λαμβάνονται μέσω σύνδεσης plug-in (11).

Η χαρακτηριστική καμπύλη χαρακτηριστικής πίεσης σημείων είναι προκαθορισμένη από τον κατασκευαστή με βάση την αρχή των ελάχιστων ανοχών κατασκευής. Οι χρόνοι ράμπας για αύξηση και μείωση της πίεσης μπορούν να προσαρμοστούν ανεξάρτητα χρησιμοποιώντας αντίστοιχα ποτενσιόμετρα.

Σύμβολο της βαλβίδας ανακούφισης αναλογικής πίεσης zdbee-1x
