Στον κόσμο των υδραυλικών και πνευματικών συστημάτων, ο έλεγχος ακριβείας είναι πρωταρχικής σημασίας. Είτε χειρίζεστε βαριά μηχανήματα, εξοπλισμό βιομηχανικού αυτοματισμού ή εξελιγμένα συστήματα παραγωγής, η ικανότητα να ελέγχετε με ακρίβεια τη ροή και την κατεύθυνση του υγρού μπορεί να κάνει τη διαφορά μεταξύ ομαλής λειτουργίας και δαπανηρής αναποτελεσματικότητας. Εδώ οι αναλογικές κατευθυντικές βαλβίδες λάμπουν ως ένα από τα πιο σημαντικά εξαρτήματα στα σύγχρονα συστήματα τροφοδοσίας υγρών.

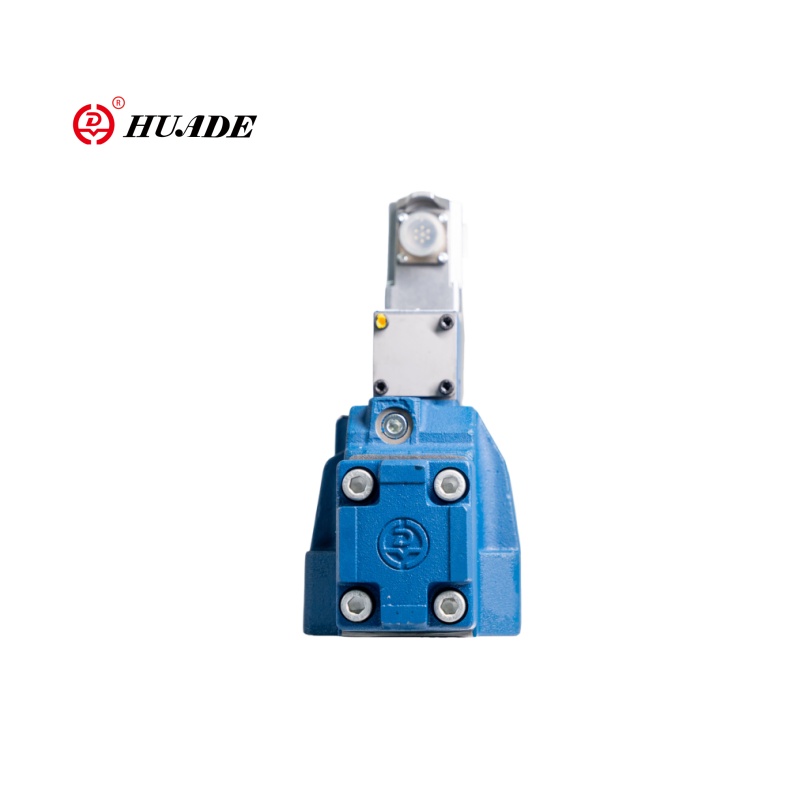

Μια αναλογική κατευθυντική βαλβίδα είναι ένας προηγμένος τύποςαναλογική βαλβίδαπου συνδυάζει τις λειτουργίες του ελέγχου ροής και του κατευθυντικού ελέγχου σε ένα μόνο, εξελιγμένο εξάρτημα. Σε αντίθεση με τις παραδοσιακές βαλβίδες ενεργοποίησης/απενεργοποίησης που λειτουργούν σε απλές δυαδικές καταστάσεις, οι αναλογικές κατευθυντικές βαλβίδες παρέχουν απείρως μεταβλητό έλεγχο τόσο στην κατεύθυνση όσο και στην ταχύτητα ροής του υδραυλικού ή πνευματικού ρευστού.
Το βασικό χαρακτηριστικό αυτών των βαλβίδων είναι η ικανότητά τους να παρέχουν αναλογική απόκριση. Αυτό σημαίνει ότι το άνοιγμα της βαλβίδας, και κατά συνέπεια ο ρυθμός ροής, είναι ευθέως ανάλογο με το σήμα εισόδου που λαμβάνει. Όταν αυξάνετε το σήμα ελέγχου κατά 50%, το άνοιγμα της βαλβίδας αυξάνεται κατά 50%, με αποτέλεσμα την αντίστοιχη αλλαγή στον ρυθμό ροής.
Η λειτουργία μιας αναλογικής κατευθυντικής βαλβίδας βασίζεται σε εξελιγμένους ηλεκτροϋδραυλικούς ή ηλεκτροπνευματικούς μηχανισμούς ελέγχου. Στον πυρήνα της, η βαλβίδα περιέχει ένα καρούλι ή ένα πηνίο που κινείται μέσα σε ένα προσεκτικά επεξεργασμένο περίβλημα για τον έλεγχο των διαδρομών ροής του υγρού.
Το σύστημα ελέγχου αποτελείται συνήθως από έναν ηλεκτρονικό ελεγκτή που λαμβάνει σήματα εισόδου από αισθητήρες, χειριστήρια ή συστήματα υπολογιστών. Αυτός ο ελεγκτής στέλνει στη συνέχεια ακριβή ηλεκτρικά σήματα σε σερβοβαλβίδες ή αναλογικές ηλεκτρομαγνητικές βαλβίδες που τοποθετούν το πηνίο της κύριας βαλβίδας. Τα προηγμένα μοντέλα ενσωματώνουν συστήματα ανάδρασης με αισθητήρες θέσης που παρακολουθούν συνεχώς τη θέση της μπομπίνας και κάνουν ρυθμίσεις σε πραγματικό χρόνο για να εξασφαλίσουν ακριβή έλεγχο.
Το σώμα της βαλβίδας περιέχει πολλαπλές θύρες που συνδέονται με διαφορετικά μέρη του υδραυλικού κυκλώματος. Με την ακριβή τοποθέτηση του καρουλιού, η βαλβίδα μπορεί να κατευθύνει τη ροή του υγρού μεταξύ αυτών των θυρών, ενώ ταυτόχρονα ελέγχεται ο ρυθμός ροής. Αυτή η διπλή λειτουργία εξαλείφει την ανάγκη για ξεχωριστές βαλβίδες κατεύθυνσης και ελέγχου ροής, απλοποιώντας το σχεδιασμό του συστήματος και βελτιώνοντας τους χρόνους απόκρισης.
]Μαθαίνωπώς λειτουργούν οι αναλογικές βαλβίδεςαναλυτικά]
Αυτές οι βαλβίδες μπορούν να επιτύχουν εξαιρετικά λεπτή ανάλυση ελέγχου, συχνά καλύτερη από το 0,1% της πλήρους κλίμακας, επιτρέποντας την ομαλή και ακριβή λειτουργία των υδραυλικών ενεργοποιητών και κινητήρων.
Παρέχοντας μόνο την ακριβή ποσότητα ροής που απαιτείται, αυτές οι βαλβίδες ελαχιστοποιούν τη σπατάλη ενέργειας, μειώνουν την παραγωγή θερμότητας και παρατείνουν τη διάρκεια ζωής των εξαρτημάτων.
Ο άμεσος ηλεκτρονικός έλεγχος εξαλείφει τις καθυστερήσεις και την ανακρίβεια, με αποτέλεσμα ταχύτερους χρόνους απόκρισης και καλύτερη δυναμική απόδοση.
Με λιγότερα κινούμενα μέρη και χωρίς μηχανικές συνδέσεις για φθορά, απαιτούν συνήθως λιγότερο συχνή συντήρηση και παρέχουν μεγαλύτερη διάρκεια ζωής.
[Δείτε περισσότεραεφαρμογές υδραυλικών αναλογικών βαλβίδων]
Η επιλογή της σωστής αναλογικής βαλβίδας κατεύθυνσης απαιτεί προσεκτική εξέταση πολλών παραγόντων. Η χωρητικότητα ροής είναι θεμελιώδης – η βαλβίδα πρέπει να έχει μέγεθος ώστε να ανταποκρίνεται στις μέγιστες απαιτήσεις ροής της εφαρμογής διατηρώντας παράλληλα καλή ανάλυση ελέγχου σε χαμηλότερους ρυθμούς ροής.
Οι ονομαστικές τιμές πίεσης πρέπει να ταιριάζουν ή να υπερβαίνουν τις απαιτήσεις του συστήματος με κατάλληλα περιθώρια ασφαλείας. Τα χαρακτηριστικά πτώσης πίεσης της βαλβίδας θα πρέπει να αξιολογηθούν για να διασφαλιστεί η επαρκής ροή στις απαιτούμενες πιέσεις του συστήματος.
Η συμβατότητα του σήματος ελέγχου είναι ζωτικής σημασίας. Οι απαιτήσεις εισόδου της βαλβίδας πρέπει να ταιριάζουν με τα διαθέσιμα σήματα ελέγχου, είτε πρόκειται για αναλογική τάση, ρεύμα ή πρωτόκολλα ψηφιακών επικοινωνιών. Ορισμένες σύγχρονες βαλβίδες προσφέρουν πολλαπλές επιλογές εισόδου και προγραμματιζόμενες καμπύλες απόκρισης για μέγιστη ευελιξία.
Πρέπει να λαμβάνονται υπόψη περιβαλλοντικοί παράγοντες όπως το εύρος θερμοκρασίας λειτουργίας, τα επίπεδα μόλυνσης και η έκθεση σε κραδασμούς. Οι βαλβίδες βιομηχανικής ποιότητας προσφέρουν συνήθως καλύτερη απόδοση σε σκληρά περιβάλλοντα σε σύγκριση με τις τυπικές κινητές υδραυλικές βαλβίδες.
Οι αναλογικές κατευθυντήριες βαλβίδες αντιπροσωπεύουν μια σημαντική πρόοδο στην τεχνολογία ελέγχου ισχύος υγρών. Η ικανότητά τους να παρέχουν ακριβή, απεριόριστα μεταβλητό έλεγχο τόσο στην κατεύθυνση ροής όσο και στην ταχύτητα, τα καθιστά απαραίτητα στα σύγχρονα υδραυλικά και πνευματικά συστήματα. Ενώ απαιτούν υψηλότερη αρχική επένδυση σε σύγκριση με τις απλές βαλβίδες ενεργοποίησης/απενεργοποίησης, τα οφέλη από την άποψη της ακρίβειας, της απόδοσης και της απόδοσης του συστήματος συχνά δικαιολογούν το κόστος.
Καθώς ο αυτοματισμός συνεχίζει να προχωρά και οι απαιτήσεις ακρίβειας γίνονται πιο αυστηρές, οι αναλογικές κατευθυντικές βαλβίδες θα διαδραματίζουν ολοένα και πιο σημαντικό ρόλο στα συστήματα τροφοδοσίας υγρών. Η κατανόηση των δυνατοτήτων τους και η σωστή εφαρμογή τους είναι απαραίτητη για τους μηχανικούς και τους τεχνικούς που εργάζονται με σύγχρονο υδραυλικό και πνευματικό εξοπλισμό.
Είτε σχεδιάζετε ένα νέο σύστημα είτε αναβαθμίζετε ένα υπάρχον, οι αναλογικές κατευθυντήριες βαλβίδες προσφέρουν την ακρίβεια και την ευελιξία που απαιτούνται για να ανταποκριθούν στις σημερινές απαιτητικές απαιτήσεις απόδοσης, ενώ παρέχουν τη βάση για μελλοντικές εξελίξεις στον αυτοματισμό.
