Φανταστείτε ότι διευθύνετε μια ορχήστρα. Δεν λέτε απλώς στους μουσικούς να παίξουν "δυνατά" ή "ήσυχα" - τους κάνετε ανεπαίσθητες χειρονομίες που λένε "λίγο πιο απαλά", "σταδιακά πιο δυνατά" ή "κρατήστε αυτήν ακριβώς την ένταση". Μια υδραυλική αναλογική βαλβίδα είναι σαν ένας αγωγός για το υδραυλικό υγρό, παρέχοντας απείρως μεταβλητό έλεγχο αντί να είναι απλώς "on" ή "off".
Για τα βασικά, ξεκινήστε μετι είναι μια αναλογική βαλβίδα.
The Coffee Shop Analogy
Σκεφτείτε μια αναλογική βαλβίδα όπως η μηχανή εσπρέσο στο αγαπημένο σας καφενείο. Ο barista δεν γυρίζει απλώς έναν διακόπτη για να πάρει τέλειο εσπρέσο - αυξάνουν σταδιακά την πίεση, ελέγχουν προσεκτικά τον ρυθμό ροής και κάνουν προσαρμογές σε πραγματικό χρόνο με βάση τον τρόπο εξαγωγής του καφέ. Ομοίως, μια αναλογική βαλβίδα προσαρμόζει συνεχώς τη θέση της με βάση την ηλεκτρική ανάδραση για να παρέχει ακριβώς τη σωστή ποσότητα υδραυλικής ισχύος.
Πώς λειτουργούν οι υδραυλικές αναλογικές βαλβίδες; Ένα Ταξίδι Βήμα-Βήμα
Ας ακολουθήσουμε το ταξίδι ελέγχου από ένα ηλεκτρικό σήμα στην ακριβή υδραυλική δράση.
[Δείτε αναλυτική εξήγηση τουπώς λειτουργούν οι αναλογικές βαλβίδες.]
1Κέντρο εντολών (σήμα ελέγχου)
Ένα PLC (Programmable Logic Controller) ή άλλο σύστημα ελέγχου στέλνει ένα ηλεκτρικό σήμα - συνήθως 0-10 volt, 4-20 milliamps ή ακόμα και ψηφιακές εντολές μέσω βιομηχανικών δικτύων όπως το CANbus ή το Ethernet.
2Ο μεταφραστής (αναλογική ηλεκτρομαγνητική βαλβίδα)
Η αναλογική ηλεκτρομαγνητική βαλβίδα της βαλβίδας λειτουργεί σαν μεταφραστής, μετατρέποντας την ηλεκτρική ενέργεια σε μηχανική δύναμη. Σε αντίθεση με τις κανονικές ηλεκτρομαγνητικές βαλβίδες που είναι είτε "ενεργοποιημένες" ή "απενεργοποιημένες", οι αναλογικές ηλεκτρομαγνητικές βαλβίδες δημιουργούν δύναμη που είναι ευθέως ανάλογη με την ισχύ του σήματος εισόδου.
3The Precision Mover (Valve Bool)
Αυτή η μηχανική δύναμη ωθεί το καρούλι της βαλβίδας - ένα κυλινδρικό εξάρτημα επεξεργασμένο με ακρίβεια - σε ακριβείς θέσεις. Καθώς το καρούλι κινείται, αποκαλύπτει ανοίγματα διαφορετικού μεγέθους (που ονομάζονται θύρες) που ελέγχουν τη ροή του υγρού.
4Ο έξυπνος βρόχος ανάδρασης (Αισθητήρας LVDT)
Οι προηγμένες αναλογικές βαλβίδες περιλαμβάνουν έναν LVDT (Linear Variable Differential Transformer) που παρακολουθεί συνεχώς τη θέση του καρουλιού. Αυτό δημιουργεί ένα σύστημα κλειστού βρόχου που διορθώνει αυτόματα για εξωτερικές διαταραχές, αλλαγές θερμοκρασίας και φθορά.
Παράδειγμα πραγματικού κόσμου
Όταν ένας χειριστής εκσκαφέα μετακινεί το joystick του μέχρι τη μέση, η αναλογική βαλβίδα λαμβάνει ένα σήμα 50%. Το καρούλι κινείται σε μια θέση που επιτρέπει ακριβώς τη μισή μέγιστη ροή στον υδραυλικό κύλινδρο, με αποτέλεσμα την ομαλή, ελεγχόμενη κίνηση του βραχίονα ακριβώς στη μισή ταχύτητα.
Αναλογική βαλβίδα έναντι σερβοβαλβίδας έναντι βαλβίδας ενεργοποίησης/απενεργοποίησης: Η απόλυτη σύγκριση
Η κατανόηση των διαφορών μεταξύ των τύπων βαλβίδων είναι ζωτικής σημασίας για τη σωστή επιλογή:
| Χαρακτηριστικό | Βαλβίδα On/Off | Αναλογική Βαλβίδα | Σερβοβαλβίδα |
|---|---|---|---|
| Τύπος ελέγχου | Δυαδικό (ανοιχτό/κλειστό) | Άπειρη τοποθέτηση | Εξαιρετικά ακριβής τοποθέτηση |
| Χρόνος απόκρισης | 10-100 χιλιοστά του δευτερολέπτου | 5-50 χιλιοστά του δευτερολέπτου | 1-10 χιλιοστά του δευτερολέπτου |
| Ακρίβεια | ±5-10% | ±1-3% | ±0,1-0,5% |
| Κόστος | $50-500 | 500-5.000 $ | 2.000-20.000 $ |
| Τυπικές Εφαρμογές | Απλός έλεγχος on/off | Γενικός αυτοματισμός | Συστήματα υψηλής ακρίβειας |
| Συντήρηση | Χαμηλός | Μέσον | Ψηλά |
| Ευαισθησία μόλυνσης | Χαμηλός | Μέσον | Πολύ ψηλά |
| Ενεργειακή Απόδοση | Φτωχός | Καλός | Εξοχος |
Πότε να επιλέξετε κάθε τύπο
Επιλέξτε βαλβίδες ενεργοποίησης/απενεργοποίησης όταν:
Ο απλός έλεγχος εκκίνησης/διακοπής είναι αρκετός • Ο προϋπολογισμός είναι εξαιρετικά περιορισμένος • Περιβάλλον υψηλής μόλυνσης • Οι πόροι συντήρησης είναι περιορισμένοι
Επιλέξτε αναλογικές βαλβίδες όταν:
Χρειάζεστε έλεγχο μεταβλητής ταχύτητας/πίεσης • Σημασία έχει η ενεργειακή απόδοση • Η ομαλή λειτουργία είναι σημαντική • Απαιτείται μέτρια ακρίβεια
Επιλέξτε Servo Valves όταν:
Η εξαιρετικά υψηλή ακρίβεια είναι κρίσιμη • Απαιτείται πολύ γρήγορη απόκριση • Ο προϋπολογισμός επιτρέπει κορυφαία απόδοση • Μπορεί να διατηρηθεί καθαρό περιβάλλον
Τύποι υδραυλικών αναλογικών βαλβίδων: Βρίσκοντας το τέλειο ταίρι σας
Κατά συνάρτηση: Οι τρεις κύριες κατηγορίες

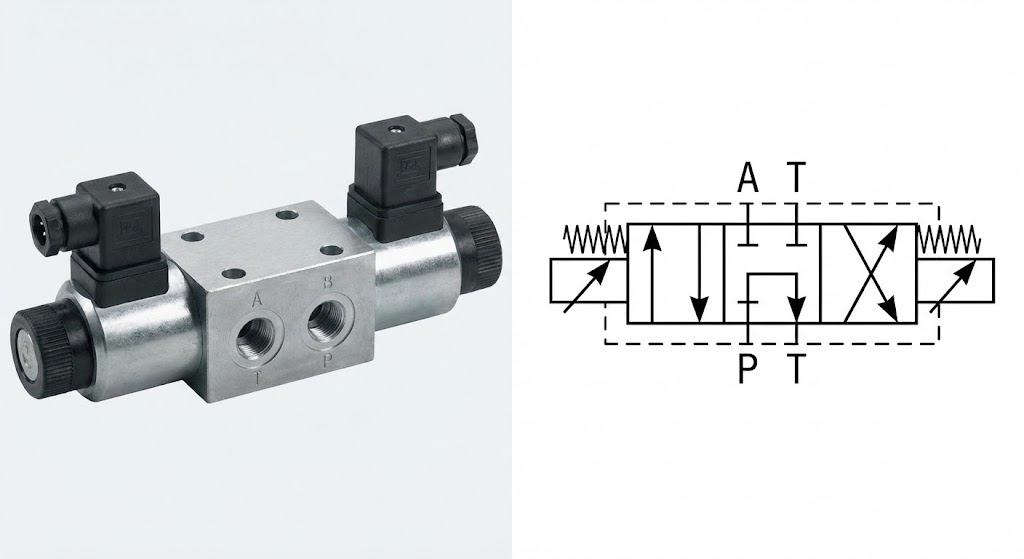

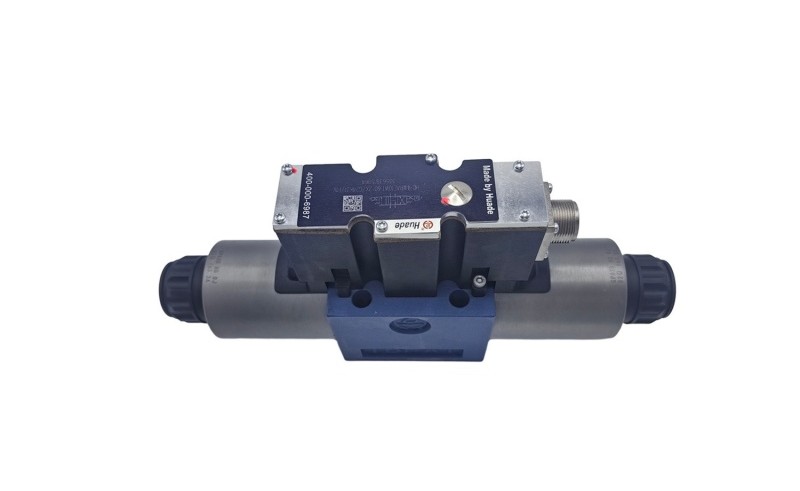

1. Βαλβίδες ελέγχου ανάλογης κατεύθυνσης
Τι κάνουν:Ελέγξτε και την κατεύθυνση και την ταχύτητα των υδραυλικών ενεργοποιητών
Σκεφτείτε το ως:Ένας έξυπνος ελεγκτής κυκλοφορίας που όχι μόνο κατευθύνει την κυκλοφορία αλλά ελέγχει και τα όρια ταχύτητας
Συνηθισμένα μοντέλα:Σειρά Bosch Rexroth 4WRA, σειρά Parker D1FB
Το καλύτερο για:Εργαλειομηχανές, χύτευση με έγχυση, γενικός αυτοματισμός

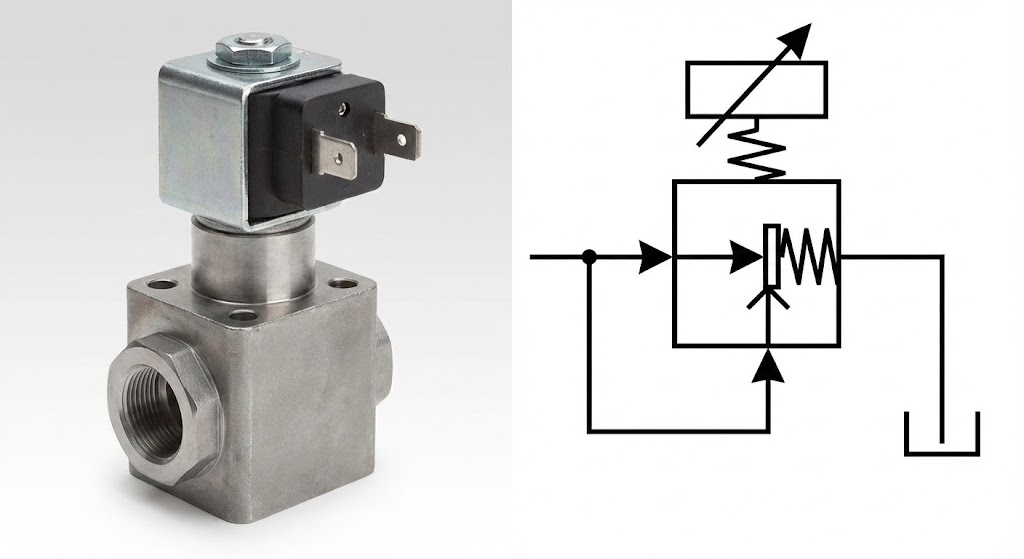

2. Βαλβίδες ελέγχου αναλογικής πίεσης
Τι κάνουν:Διατηρήστε την ακριβή πίεση του συστήματος ανεξάρτητα από τις απαιτήσεις ροής
Σκεφτείτε το ως:Ένας έξυπνος ρυθμιστής πίεσης νερού που διατηρεί τέλεια την πίεση του ντους ακόμα και όταν κάποιος ανοίγει το πλυντήριο πιάτων
Τύποι:Εκτόνωση πίεσης, μείωση πίεσης, βαλβίδες ακολουθίας πίεσης
Το καλύτερο για:Λειτουργίες πρέσας, συστήματα σύσφιξης, δοκιμή πίεσης

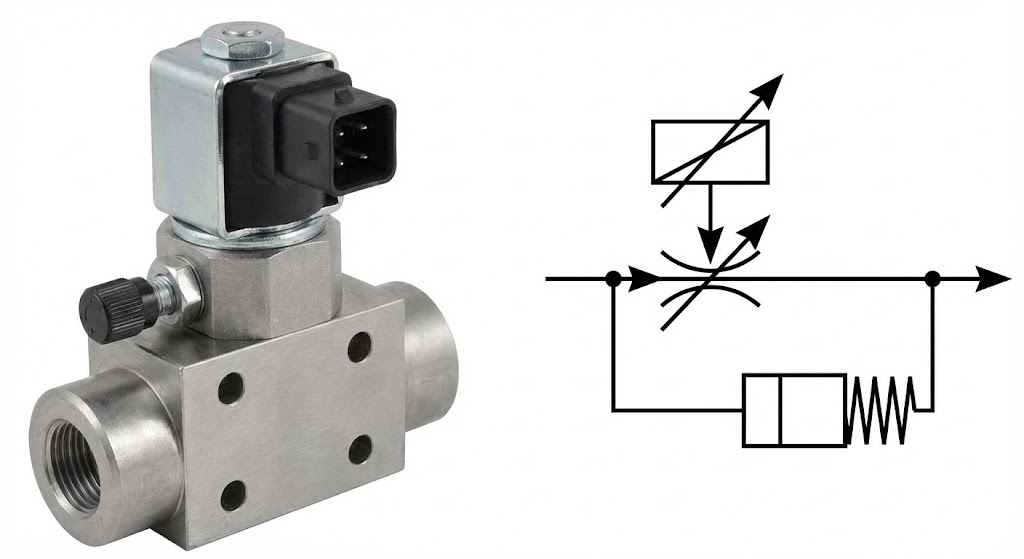

3. Βαλβίδες ελέγχου αναλογικής ροής
Τι κάνουν:Διατηρήστε ακριβείς ρυθμούς ροής ανεξάρτητα από τις αλλαγές πίεσης
Σκεφτείτε το ως:Σύστημα cruise control για υδραυλική ροή
Συχνά περιλαμβάνουν:Αντισταθμιστές πίεσης για έλεγχο ανεξάρτητου φορτίου
Το καλύτερο για:Έλεγχος ταχύτητας, συγχρονισμένες λειτουργίες, εφαρμογές μέτρησης
Με κατασκευή: Κατανόηση της Μηχανικής

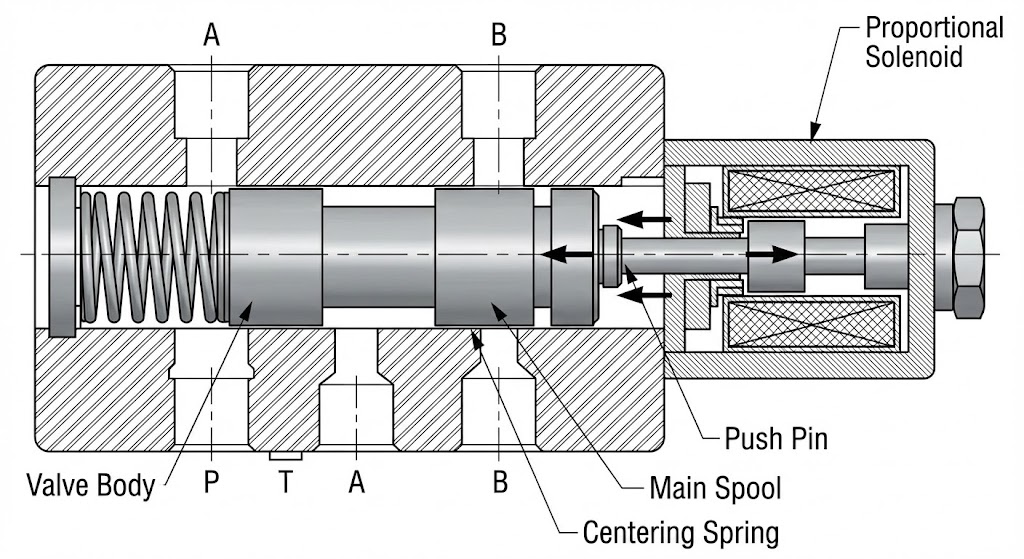

Αναλογικές Βαλβίδες Άμεσης Δράσης
• Ο ηλεκτρομαγνήτης μετακινεί απευθείας το κύριο καρούλι
• Πιο απλή κατασκευή, χαμηλότερο κόστος
• Ρυθμοί ροής συνήθως έως 100 GPM
• Διαβαθμίσεις πίεσης έως 3.000 PSI
• Ιδανικό για: Εφαρμογές μεσαίου μεγέθους με μέτριες ανάγκες απόδοσης

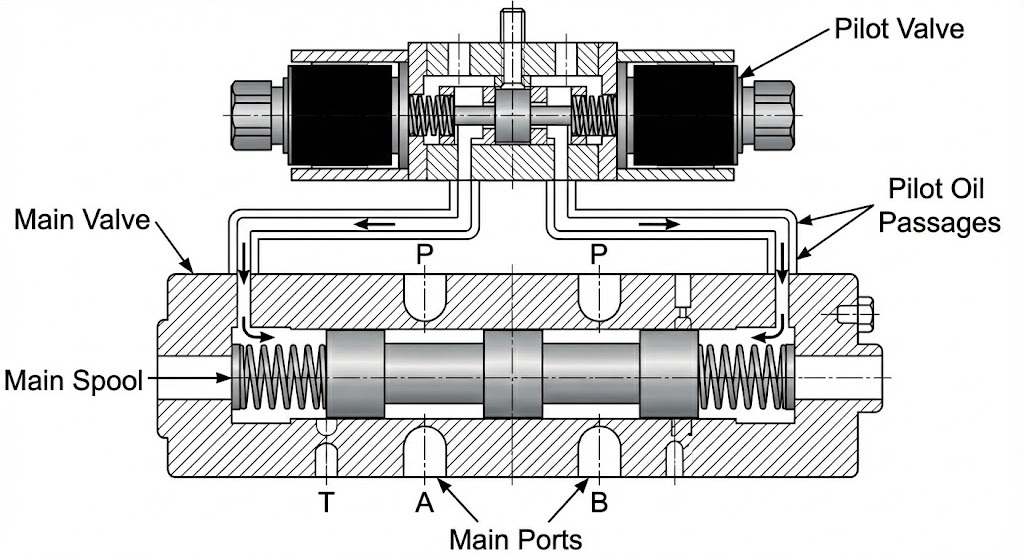

Αναλογικές βαλβίδες που λειτουργούν με πιλότο
• Η μικρή πιλοτική βαλβίδα ελέγχει τη λειτουργία της κύριας βαλβίδας
• Μεγαλύτερες δυνατότητες ροής και πίεσης
• Ρυθμοί ροής έως 500+ GPM
• Διαβαθμίσεις πίεσης έως 5.000+ PSI
• Ιδανικό για: Μεγάλα βιομηχανικά συστήματα και κινητό εξοπλισμό
Χαρακτηριστικά απόδοσης που έχουν σημασία: Η τεχνική βαθιά κατάδυση
Κατανόηση της σχέσης σήματος προς ροή
Η καρδιά της αναλογικής απόδοσης της βαλβίδας έγκειται στην ακρίβεια που μετατρέπει τα ηλεκτρικά σήματα σε υδραυλική έξοδο. Δείτε τι σημαίνουν οι βασικές προδιαγραφές:
Γραμμικότητα (±0,5% έως ±3%)
Φανταστείτε να σχεδιάζετε μια ευθεία γραμμή σε χαρτί γραφικών. Η γραμμικότητα μετρά πόσο πλησιάζει η πραγματική απόδοση της βαλβίδας σας σε αυτήν την τέλεια ευθεία γραμμή. Καλύτερη γραμμικότητα σημαίνει πιο προβλέψιμο έλεγχο.
Υστέρηση (±0,5% έως ±5%)
Αυτό μετρά τη διαφορά στην έξοδο όταν πλησιάζετε το ίδιο σημείο ρύθμισης από διαφορετικές κατευθύνσεις. Σκεφτείτε το σαν το παιχνίδι στο τιμόνι - λιγότερη υστέρηση σημαίνει πιο ακριβή έλεγχο.
Επαναληψιμότητα (±0,1% έως ±2%)
Πόσο σταθερά εκτελεί η βαλβίδα την ίδια λειτουργία; Αυτό είναι σαν να ζητάς από έναν μπασκετμπολίστα να κάνει ελεύθερες βολές - καλύτερη επαναληψιμότητα σημαίνει πιο αξιόπιστη απόδοση.
Χρόνος απόκρισης (5-100 χιλιοστά του δευτερολέπτου)
Πόσο γρήγορα ανταποκρίνεται η βαλβίδα στις αλλαγές σήματος; Για δυναμικές εφαρμογές, η ταχύτερη απόκριση αποτρέπει την αστάθεια του συστήματος και βελτιώνει την απόδοση.
The Math Behind the Magic: Flow Equations
Η βασική εξίσωση ροής για τις αναλογικές βαλβίδες είναι:
Q = Cd × A × √(2ΔP/ρ)
Οπου:
Q = Ρυθμός ροής
Cd = Συντελεστής εκφόρτισης
A = Περιοχή ανοίγματος βαλβίδας (ελέγχεται από τη θέση του καρουλιού)
ΔP = Διαφορά πίεσης μεταξύ της βαλβίδας
ρ = πυκνότητα υγρού
Αυτή η εξίσωση δείχνει γιατί οι αναλογικές βαλβίδες είναι τόσο αποτελεσματικές: ελέγχοντας με ακρίβεια την περιοχή (Α), παρέχουν ακριβή έλεγχο ροής ανεξάρτητα από τις διακυμάνσεις της πίεσης.
Ιστορίες επιτυχίας πραγματικού κόσμου: Εφαρμογές που μεταμορφώνουν τις βιομηχανίες
Μελέτη περίπτωσης 1: The Injection Molding Revolution
Η πρόκληση:Ένας κατασκευαστής ανταλλακτικών αυτοκινήτων πάλευε με ασυνεπή πλαστική έγχυση, προκαλώντας ποσοστά σκραπ 20% και παράπονα πελατών.
Η Λύση:Εφαρμογή αναλογικών βαλβίδων Moog D941 για έλεγχο ταχύτητας έγχυσης και πίεσης.
Η Διαδικασία:
• Φάση ταχύτητας: Η βαλβίδα παρέχει γρήγορη, ελεγχόμενη έγχυση για να γεμίσει το 95% της μούχλας
• Φάση συσκευασίας/αναμονής: Ομαλή μετάβαση σε ακριβή έλεγχο πίεσης
• Φάση ανάκτησης: Ελεγχόμενη περιστροφή της βίδας για την προετοιμασία της επόμενης βολής
Μελέτη περίπτωσης 2: Ακρίβεια κινητού εξοπλισμού
Η πρόκληση:Οι πελάτες ενός κατασκευαστή γερανών παραπονέθηκαν για σπασμωδικές κινήσεις φορτίου που προκαλούν ανησυχίες για την ασφάλεια και απώλειες παραγωγικότητας.
Η Λύση:Σύστημα αναλογικής βαλβίδας Danfoss PVG 48 με ηλεκτρονικά joysticks.
Η Μεταμόρφωση:
• Πριν: Ο δυαδικός έλεγχος βαλβίδας προκάλεσε απότομες εκκινήσεις/διακοπές
• Μετά: Είσοδος χειριστή αντιστοίχισης ομαλής επιτάχυνσης/επιβράδυνσης
• Προηγμένα χαρακτηριστικά: Ανίχνευση φορτίου για ενεργειακή απόδοση, ηλεκτρονικός έλεγχος για ακριβή τοποθέτηση
Μελέτη περίπτωσης 3: Ακρίβεια χαλυβουργείου
Η πρόκληση:Ένα ελασματουργείο χάλυβα χρειαζόταν ακριβή έλεγχο πίεσης για σταθερό πάχος προϊόντος (ανοχή ±0,01 mm).
Η Λύση:Βαλβίδες αναλογικής πίεσης ATOS DPZO με ενσωματωμένο έλεγχο ανάδρασης.
Η Καινοτομία:
• Η μέτρηση πάχους σε πραγματικό χρόνο ανατροφοδοτεί τον έλεγχο βαλβίδας
• Η αυτόματη ρύθμιση πίεσης αντισταθμίζει τις διακυμάνσεις του υλικού
• Ο έλεγχος κλειστού βρόχου διατηρεί σταθερή δύναμη παρά τις αλλαγές ταχύτητας
Επιλέγοντας τη σωστή αναλογική βαλβίδα: Ο οδηγός επιλογής σας
Βήμα 1: Καθορίστε τις απαιτήσεις του συστήματός σας
Λίστα ελέγχου προδιαγραφών απόδοσης:
• Μέγιστη πίεση συστήματος: _____ PSI
• Απαιτούμενος ρυθμός ροής: _____ GPM
• Εύρος θερμοκρασίας λειτουργίας: _____ έως _____ °F
• Απαιτήσεις χρόνου απόκρισης: _____ χιλιοστά του δευτερολέπτου
• Απαιτείται ακρίβεια: ±_____ %
• Τύπος σήματος ελέγχου: Τάση / Ρεύμα / Ψηφιακό
Βήμα 2: Θέματα σχετικά με την εφαρμογή
Για Βιομηχανικές/Βιομηχανικές Εφαρμογές:
• Εξετάστε τις βαλβίδες με ενσωματωμένα ηλεκτρονικά (σειρά Bosch Rexroth 4WRA)
• Αναζητήστε δυνατότητες επικοινωνίας fieldbus
• Δώστε προτεραιότητα στην επαναληψιμότητα και τη μακροπρόθεσμη σταθερότητα
Για κινητό εξοπλισμό:
• Επιλέξτε βαλβίδες για κραδασμούς και κραδασμούς (σειρά Danfoss PVG)
• Λάβετε υπόψη τις περιβαλλοντικές απαιτήσεις σφράγισης
• Αξιολογήστε την κατανάλωση ενέργειας για συστήματα που λειτουργούν με μπαταρία
Για Αεροδιαστημικές/Κρίσιμες Εφαρμογές:
• Επιλέξτε βαλβίδες με πλεονάζοντα συστήματα ανάδρασης
• Εξετάστε ειδικά υλικά για ακραίες θερμοκρασίες
• Αξιολογήστε τα χαρακτηριστικά του τρόπου λειτουργίας αστοχίας
