Τι είναι ο υδραυλικός σταθμός και πώς λειτουργεί; - Πλήρης οδηγός 2025

Φανταστείτε να έχετε τη δύναμη να σηκώνετε 50 τόνους με το πάτημα ενός κουμπιού ή να ελέγχετε τεράστιο εξοπλισμό κατασκευής με ακρίβεια χιλιοστού. Αυτό δεν είναι επιστημονική φαντασία – είναι η απίστευτη πραγματικότητα των υδραυλικών σταθμών που λειτουργούν καθημερινά σε όλο τον κόσμο!

Από τους πανύψηλους γερανούς που χτίζουν τους αυριανούς ουρανοξύστες μέχρι τους ακριβείς ρομποτικούς βραχίονες που κατασκευάζουν σωτήριες ιατρικές συσκευές, οι μονάδες υδραυλικής ισχύος (HPU) είναι οι αφανείς ήρωες που τροφοδοτούν τον σύγχρονο κόσμο μας. Αυτά τα αξιόλογα μηχανήματα μετατρέπουν την απλή μηχανική ενέργεια σε ασταμάτητη υδραυλική δύναμη, κάνοντας το αδύνατο δυνατό.

Ένας υδραυλικός σταθμός – επίσης γνωστός ως μονάδα υδραυλικής ισχύος, σύστημα HPU ή υδραυλικός σταθμός αντλίας – είναι πολύ περισσότερο από απλός βιομηχανικός εξοπλισμός. Είναι η καρδιά αμέτρητων βιομηχανιών που χτυπά, ο πολλαπλασιαστής δύναμης που επιτρέπει στους ανθρώπους να μετακινούν βουνά και το εργαλείο ακριβείας που διαμορφώνει το μέλλον μας.

Σε αυτόν τον περιεκτικό οδηγό, θα ξεκλειδώσουμε τα μυστικά πίσω από αυτά τα θαύματα της μηχανικής – από τις θεμελιώδεις αρχές έως τις καινοτομίες αιχμής του 2025. Είτε είστε επίδοξος μηχανικός, ένας περίεργος φοιτητής ή ένας επαγγελματίας που θέλει να εμβαθύνει τις γνώσεις σας, πρόκειται να ανακαλύψετε πώς οι υδραυλικοί σταθμοί φέρνουν επανάσταση στις βιομηχανίες και δημιουργούν δυνατότητες που φαινόταν αδύνατες μόλις πριν από δεκαετίες.

Τι είναι ο Υδραυλικός Σταθμός;

Βασικός ορισμός

Ένας υδραυλικός σταθμός είναι ένα πλήρες σύστημα ισχύος που αντλεί υγρό (συνήθως λάδι) υπό υψηλή πίεση για τη λειτουργία υδραυλικού εξοπλισμού. Είναι σαν να έχετε μια ισχυρή αντλία νερού, αλλά αντί να αντλεί νερό για τον κήπο σας, αντλεί ειδικό λάδι για την τροφοδοσία βαρέων μηχανημάτων.

Ο υδραυλικός σταθμός περιλαμβάνει πολλά βασικά μέρη που συνεργάζονται:

• Μια αντλία για τη δημιουργία πίεσης
• Ένας κινητήρας για τη λειτουργία της αντλίας
• Δεξαμενή για την αποθήκευση υδραυλικού υγρού
• Υπολογίζεται με βάση τη ροή και την πίεση.
• Φίλτρα για να διατηρείται το υγρό καθαρό

Η επιστήμη πίσω από τους υδραυλικούς σταθμούς

Νόμος του Πασκάλ – Το Ίδρυμα

Όλα τα υδραυλικά συστήματα λειτουργούν λόγω του νόμου του Pascal, που ανακαλύφθηκε από τον Γάλλο επιστήμονα Blaise Pascal το 1600. Αυτός ο νόμος λέει ότι όταν ασκείτε πίεση σε ένα περιορισμένο ρευστό (όπως το λάδι σε ένα κλειστό σύστημα), αυτή η πίεση εξαπλώνεται εξίσου προς όλες τις κατευθύνσεις.

Εδώ είναι ένας απλός τρόπος για να το καταλάβετε: Φανταστείτε ότι έχετε ένα μπαλόνι νερού. Όταν πιέζετε ένα μέρος, η πίεση πηγαίνει εξίσου παντού μέσα στο μπαλόνι. Τα υδραυλικά συστήματα χρησιμοποιούν αυτήν την αρχή για τη μεταφορά ισχύος.

Πώς πολλαπλασιάζεται η δύναμη

Η πραγματική μαγεία συμβαίνει όταν τα υδραυλικά συστήματα πολλαπλασιάζουν τη δύναμη. Δείτε πώς:

Εάν έχετε δύο συνδεδεμένους κυλίνδρους – έναν μικρό και έναν μεγάλο – και πιέσετε τον μικρό προς τα κάτω, ο μεγάλος θα ωθήσει προς τα πάνω με πολύ περισσότερη δύναμη. Το συμβιβασμό είναι ότι ο μεγάλος κύλινδρος κινείται σε μικρότερη απόσταση.

Αυτός είναι ο λόγος για τον οποίο οι υδραυλικοί γρύλοι μπορούν να ανυψώσουν βαριά αυτοκίνητα μόνο με μια μικρή αντλία χειρός!

Ιδιότητες Υδραυλικών Υγρών

Το υγρό που χρησιμοποιείται στα υδραυλικά συστήματα δεν είναι οποιοδήποτε υγρό. Έχει ειδικές ιδιότητες:

• Μη συμπιέσιμο:Σε αντίθεση με τον αέρα (που συμπιέζεται εύκολα), το υδραυλικό λάδι δεν συμπιέζει πολύ. Αυτό σημαίνει ότι όλη η πίεση που δημιουργείτε μεταφέρεται απευθείας για να κάνετε τη δουλειά.
• Λιπαντικό:Το υγρό λιπαίνει επίσης όλα τα κινούμενα μέρη, μειώνοντας τη φθορά.
• Μεταφορά θερμότητας:Βοηθά στη μεταφορά της θερμότητας από τα καυτά εξαρτήματα.
• Σταθερός:Το καλό υδραυλικό υγρό δεν διασπάται εύκολα υπό πίεση και θερμότητα.

Βασικά εξαρτήματα ενός Υδραυλικού Σταθμού

Εξαρτήματα Παραγωγής Ενέργειας

Υδραυλική Αντλία

Η αντλία είναι η καρδιά κάθε υδραυλικού σταθμού. Αναρροφά το υδραυλικό υγρό από τη δεξαμενή και το σπρώχνει προς τα έξω υπό υψηλή πίεση. Υπάρχουν τρεις κύριοι τύποι:

• Γραναζωτές Αντλίες:Απλό, αξιόπιστο και προσιτό. Καλό για βασικές εφαρμογές.
• Αντλίες πτερυγίων:Πιο αθόρυβα και πιο αποτελεσματικά. Χρησιμοποιείται σε εφαρμογές μεσαίου χρόνου.
• Εμβολοφόρες αντλίες:Το πιο δυνατό και ακριβές. Χρησιμοποιείται για εργασίες βαρέως τύπου και υψηλής πίεσης.

Καινοτομία 2025: Οι σύγχρονες αντλίες διαθέτουν ολοένα και περισσότερο μεταβλητή μετατόπιση με ηλεκτρονικό έλεγχο, επιτρέποντας τη βελτιστοποίηση της ροής και της πίεσης σε πραγματικό χρόνο με βάση τις πραγματικές απαιτήσεις φορτίου.

Ηλεκτρικός κινητήρας ή κινητήρας

Αυτό παρέχει τη μηχανική ισχύ για τη λειτουργία της αντλίας. Οι περισσότεροι υδραυλικοί σταθμοί χρησιμοποιούν ηλεκτρικούς κινητήρες επειδή είναι εύκολοι στον έλεγχο, τον καθαρισμό και την αξιοπιστία. Για φορητές μονάδες, οι κινητήρες βενζίνης ή ντίζελ είναι συνηθισμένοι.

Πρόοδος 2025: Οι μονάδες μεταβλητής συχνότητας (VFD) είναι πλέον στάνταρ στις περισσότερες βιομηχανικές εγκαταστάσεις, επιτρέποντας στους κινητήρες να λειτουργούν με βέλτιστες ταχύτητες και μειώνοντας δραματικά την κατανάλωση ενέργειας.

Υδραυλική δεξαμενή (δεξαμενή)

Η δεξαμενή αποθηκεύει υδραυλικό υγρό και εξυπηρετεί διάφορους σκοπούς: παροχή τροφοδοσίας στην αντλία, επιτρέποντας τον διαχωρισμό των φυσαλίδων αέρα, ψύξη του ρευστού και αφήνοντας τους ρύπους να καθιζάνουν. Το μέγεθος της δεξαμενής ισούται συνήθως με 2-3 φορές τη ροή της αντλίας ανά λεπτό.

Εξαρτήματα ελέγχου και ασφάλειας

• Βαλβίδα εκτόνωσης πίεσης:Ένα κρίσιμο εξάρτημα ασφαλείας. Όταν η πίεση είναι πολύ υψηλή, αυτή η βαλβίδα ανοίγει αυτόματα για να αποφευχθεί η ζημιά.
• Βαλβίδες ελέγχου κατεύθυνσης:Αυτά ελέγχουν πού ρέει το υγρό (επεκτείνεται, συστέλλεται ή σταματά).Οι σύγχρονες ηλεκτροϋδραυλικές αναλογικές βαλβίδες επιτρέπουν απεριόριστα μεταβλητό έλεγχο.
• Βαλβίδες ελέγχου ροής:Ρυθμίστε πόσο γρήγορα ρέει το υγρό, ελέγχοντας την ταχύτητα.
• Φίλτρα:Αφαιρέστε τη βρωμιά, τα μεταλλικά σωματίδια και το νερό.Smart Filtration (2025): Τα σύγχρονα φίλτρα περιλαμβάνουν αισθητήρες απόφραξης που ειδοποιούν τους χειριστές πριν ο περιορισμός ροής γίνει προβληματικός.

Προηγμένα Συστήματα Παρακολούθησης και Ελέγχου

• Μετρητές και αισθητήρες πίεσης:Τα σύγχρονα συστήματα συνδυάζουν μετρητές με ψηφιακούς μετατροπείς για παρακολούθηση σε πραγματικό χρόνο και ενεργοποιητές ασφαλείας.
• Παρακολούθηση θερμοκρασίας:Τα προηγμένα συστήματα προσφέρουν ανίχνευση πολλών σημείων και ειδοποιήσεις πρόβλεψης για θερμικά ζητήματα.
• Ηλεκτρονικοί ελεγκτές και PLC:Οι περισσότεροι βιομηχανικοί σταθμοί διαθέτουν πλέον ελεγκτές Industry 4.0-ready με ενσωμάτωση cloud για απομακρυσμένη παρακολούθηση και βελτιστοποίηση.

Σύγχρονες Καινοτομίες στην Υδραυλική Τεχνολογία (2025)

Ηλεκτρο-Υδραυλικά Σερβο Συστήματα

Τα ηλεκτροϋδραυλικά σερβο συστήματα αντιπροσωπεύουν την αιχμή της τεχνολογίας υδραυλικού ελέγχου, συνδυάζοντας την ισχύ των υδραυλικών με την ακρίβεια του ηλεκτρονικού ελέγχου.

Τι είναι τα σερβοϋδραυλικά συστήματα;

Ένα ηλεκτροϋδραυλικό σερβο σύστημα χρησιμοποιεί ηλεκτρονικό έλεγχο ανάδρασης για να επιτύχει εξαιρετικά ακριβή προφίλ τοποθέτησης, ελέγχου δύναμης και κίνησης. Σε αντίθεση με τα συμβατικά υδραυλικά συστήματα με απλές βαλβίδες ενεργοποίησης/απενεργοποίησης, τα συστήματα σερβομηχανισμού προσαρμόζουν συνεχώς τη θέση της βαλβίδας χιλιάδες φορές ανά δευτερόλεπτο για να επιτύχουν ακριβή απόδοση.

Πλεονεκτήματα της Servo Hydraulic Technology

• Εξαιρετική ακρίβεια:Ακρίβεια θέσης εντός μικρομέτρων.
• Προγραμματιζόμενη απόδοση:Αποθηκεύστε και ανακαλέστε σύνθετα προφίλ κίνησης.
• Ενεργειακή απόδοση:Χρησιμοποιεί υδραυλική ισχύ μόνο όταν εκτελεί πραγματικά εργασία.
• Καλύτερη ποιότητα προϊόντος:Η σταθερή, επαναλαμβανόμενη απόδοση βελτιώνει τα αποτελέσματα της παραγωγής.

IoT και έξυπνα συστήματα παρακολούθησης

Η ενσωμάτωση της τεχνολογίας Διαδικτύου των Πραγμάτων (IoT) μετατρέπει τους υδραυλικούς σταθμούς από παθητικό εξοπλισμό σε έξυπνα συστήματα με αυτογνωσία.

• Παρακολούθηση κατάστασης σε πραγματικό χρόνο:Παρακολουθεί συνεχώς την κατάσταση του υγρού, την υγεία των εξαρτημάτων (δόνηση, χρόνοι απόκρισης) και τις παραμέτρους λειτουργίας.
• Προγνωστική Συντήρηση:Οι αλγόριθμοι μηχανικής μάθησης αναλύουν δεδομένα αισθητήρων για να προβλέψουν τις αστοχίες εξαρτημάτων ημέρες ή εβδομάδες νωρίτερα, μειώνοντας τον απρογραμμάτιστο χρόνο διακοπής λειτουργίας κατά 50-70%.
• Ολοκλήρωση:Συνδέεται με ERP και συστήματα παραγωγής για αυτοματοποιημένο προγραμματισμό συντήρησης.

Υβριδικά Υδραυλικά-Ηλεκτρικά Συστήματα

Το νεότερο σύνορο το 2025 είναι η εμφάνιση υβριδικών συστημάτων που συνδυάζουν την υδραυλική ισχύ με την τεχνολογία ηλεκτρικής κίνησης. Αυτό περιλαμβάνει Ηλεκτρο-Υδραυλικούς Ενεργοποιητές (EHA) και Συστήματα Ανάκτησης Ενέργειας που συλλαμβάνουν ενέργεια κατά την επιβράδυνση.

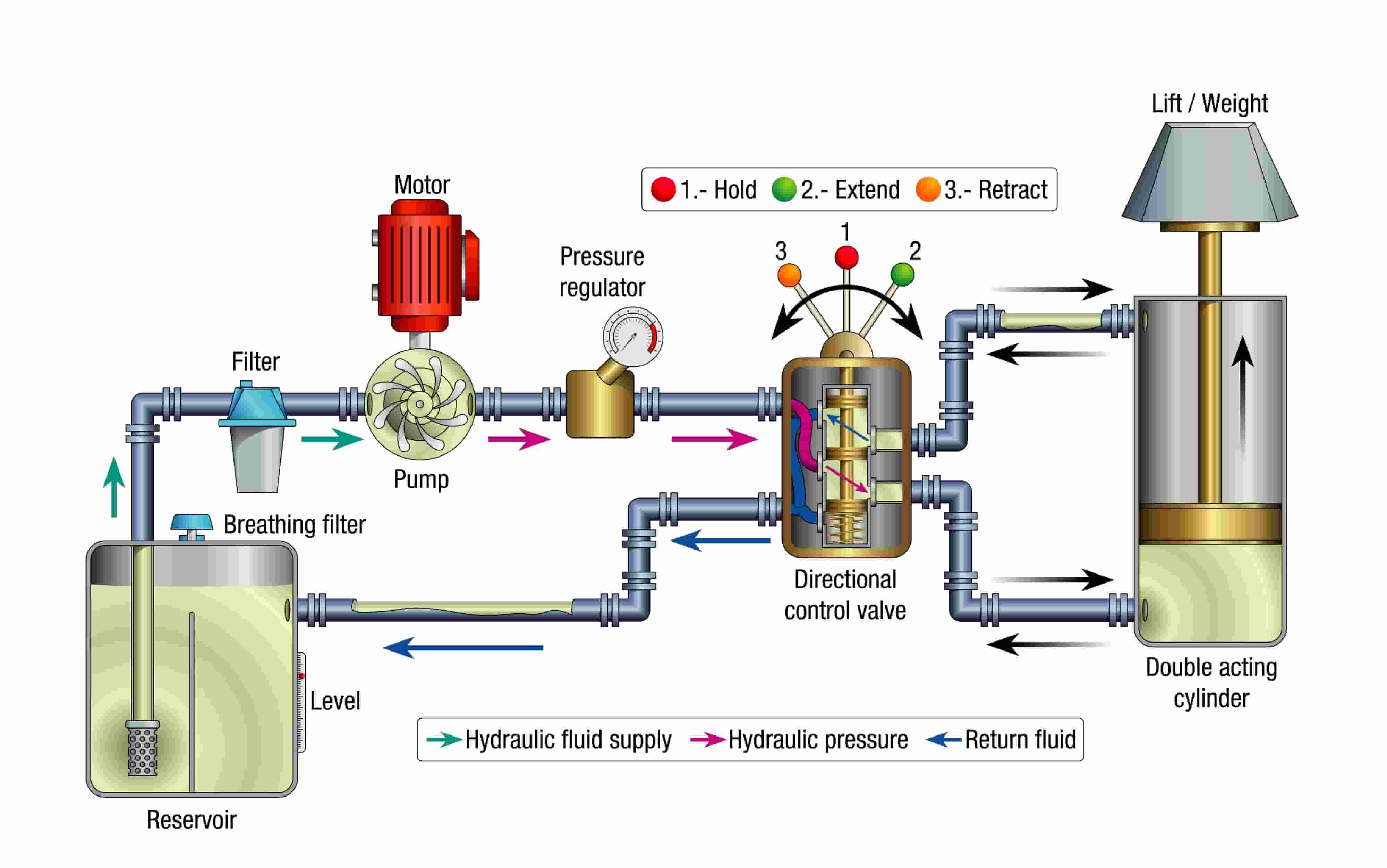

Πώς λειτουργούν οι υδραυλικοί σταθμοί: Διαδικασία βήμα προς βήμα

Η κατανόηση του τρόπου λειτουργίας ενός υδραυλικού σταθμού είναι ευκολότερη όταν ακολουθείτε το υγρό σε όλη τη διαδρομή του:

1. Πρόσληψη υγρών:Η αντλία αντλεί υγρό από τη δεξαμενή μέσω ενός φίλτρου αναρρόφησης.
2. Πίεση:Η αντλία συμπιέζει το υγρό και το σπρώχνει στο σύστημα σε υψηλή πίεση (500 έως 10.000+ PSI).Χαρακτηριστικό 2025: Οι αντλίες μεταβλητής μετατόπισης προσαρμόζουν αυτόματα την έξοδο ώστε να ταιριάζει με τη ζήτηση.
3. Έλεγχος ροής:Οι βαλβίδες κατευθύνουν το υγρό όπου χρειάζεται, λειτουργώντας σαν ελεγκτές κυκλοφορίας. Οι αναλογικές βαλβίδες επιτρέπουν τον ομαλό, μεταβλητό έλεγχο.
4. Απόδοση Εργασίας:Το υγρό υπό πίεση φτάνει σε ενεργοποιητές (κύλινδροι/κινητήρες) όπου η υδραυλική ενέργεια μετατρέπεται ξανά σε μηχανική ενέργεια.
5. Ροή επιστροφής:Το υγρό ρέει πίσω στη δεξαμενή μέσω των φίλτρων επιστροφής για να συλλάβει τη μόλυνση.
6. Κλιματισμός:Πίσω στη δεξαμενή, το υγρό κρυώνει, απελευθερώνει φυσαλίδες αέρα και καθιζάνει πριν από τον επόμενο κύκλο.

Συστήματα ανοιχτού έναντι κλειστού βρόχου

• Άνοιγμα βρόχου:Το υγρό επιστρέφει απευθείας στη δεξαμενή. Οφέλη: Καλύτερη ψύξη, απλούστερος σχεδιασμός, χαμηλότερο κόστος.
• Κλειστός βρόχος:Το υγρό κυκλοφορεί απευθείας μεταξύ της αντλίας και των ενεργοποιητών. Πλεονεκτήματα: Πιο συμπαγές, υψηλότερη απόδοση, ταχύτερη απόκριση.

Τύποι Υδραυλικών Σταθμών

Με διαμόρφωση αντλίας

• Σταθερή μετατόπιση:Απλό, αξιόπιστο, χαμηλό κόστος. Καλό για εφαρμογές σταθερής ταχύτητας.
• Μεταβλητή μετατόπιση:Καλύτερη ενεργειακή απόδοση και έλεγχος. Σύγχρονο πρότυπο για βιομηχανικές εφαρμογές.

Με πηγή ενέργειας

• Ηλεκτρικός:Τα πιο συνηθισμένα στα εργοστάσια. Ακριβές, καθαρό, εύκολο στην αυτοματοποίηση.
• Κινητήρας:Βενζίνη ή ντίζελ. Φορητό και ανεξάρτητο, ιδανικό για υπαίθριες εργασίες.

Με φορητότητα

• Ακίνητος:Μόνιμα εγκατεστημένο, μεγαλύτερο, εξυπηρετεί πολλαπλά μηχανήματα.
• Φορητός:Τροχοφόροι ή χειροποίητοι, ανεξάρτητοι, για υπηρεσία αγρού.

Με βαθμολογία πίεσης

• Χαμηλή πίεση (<1.000 PSI):Βασικές εφαρμογές, απλούστερη συντήρηση.
• Μεταποιητική και ΒιομηχανικήΤυπική βιομηχανική χρήση.
• Υψηλή πίεση (>3.000 PSI):Μέγιστη ισχύς σε ελάχιστο χώρο. Εργασία βαρέως τύπου.

Εφαρμογές σε όλες τις βιομηχανίες

Κατασκευές και Βαρύς Εξοπλισμός

• Εκσκαφείς:Έλεγχος της μπούμας, του βραχίονα, του κάδου και των τροχιών.
• Γερανοί:Παροχή ομαλού ελέγχου ανύψωσης με παρακολούθηση του φορτίου ασφαλείας.
• Αντλίες σκυροδέματος:Σπρώξιμο σκυροδέματος μέσω μακριών εύκαμπτων σωλήνων.

Μεταποιητική και Βιομηχανική

• Εργαλειομηχανές:Πιεσμένα φρένα, υδραυλικές πρέσες, χύτευση με έγχυση.
• Χειρισμός υλικού:Περονοφόρα ανυψωτικά, τοποθέτηση μεταφορέων, ρομποτικά συστήματα.

Γεωργία και Γεωργία

• Τρακτέρ:Υδραυλικό τιμόνι, έλεγχος μηχανήματος, φορτωτές.
• Συγκομιδή:Οι συνδυασμοί και οι δεματοποιητές χρησιμοποιούν υδραυλικά για την επεξεργασία των καλλιεργειών.

Αυτοκίνητο και Μεταφορές

• Ανελκυστήρες οχημάτων:Απαραίτητο για συνεργεία.
• Απορριμματοφόρα:Μηχανισμοί συμπίεσης.
• Ανατρεπόμενα φορτηγά:Ανέβασμα και κατέβασμα κρεβατιών.

Θαλάσσια, Υπεράκτια & Αεροδιαστημική

• Ναυτιλία:Συστήματα διεύθυνσης, γερανοί καταστρώματος, ανεμοδαρμοί άγκυρας.
• Κοντά στη στεριά:Εξέδρες γεώτρησης και χειρισμός σωλήνων (συχνά με απομακρυσμένη παρακολούθηση).
• Αεροσκάφος:Εξοπλισμός προσγείωσης, χειριστήρια πτήσης, φρένα (υψηλά περιττά συστήματα).

Παράγοντες Απόδοσης και Πλεονεκτήματα

Βασικές μετρήσεις απόδοσης

• Ρυθμός ροής (GPM/LPM):Καθορίζει την ταχύτητα.
• Πίεση λειτουργίας (PSI/Bar):Καθορίζει τη δύναμη.
• Ισχύς (HP):Υπολογίζεται με βάση τη ροή και την πίεση.
• Αποδοτικότητα:Τυπικά 70-85%. Τα VFD μπορούν να το ωθήσουν πιο ψηλά.

Συντήρηση και αντιμετώπιση προβλημάτων

Προληπτική συντήρηση

• Κίνδυνοι πίεσης:Δοκιμή μόλυνσης ανά τρίμηνο. Αλλαγή με βάση τις συνθήκες, όχι μόνο τον χρόνο.
• Συντήρηση φίλτρου:Ελέγξτε τη διαφορική πίεση. Χρησιμοποιήστε έξυπνες ειδοποιήσεις.
• Επιθεώρηση εξαρτημάτων:Παρακολουθήστε τις αντλίες για θόρυβο, ελέγξτε τις βαλβίδες για διαρροές, επιθεωρήστε τους σωλήνες.

Ζητήματα ασφάλειας

• Κίνδυνοι πίεσης:Πάντα να αποσυμπιέζετε πριν από τη συντήρηση.
• Κίνδυνοι υγρών:Παρακολουθήστε για τραυματισμούς και εγκαύματα από ένεση.
• Έξυπνες λειτουργίες:Τα σύγχρονα συστήματα διαθέτουν αυτόματες στάσεις έκτακτης ανάγκης.

Μελλοντικές τάσεις και συμπεράσματα

Μελλοντικές Τάσεις

• Ψηφιοποίηση και τεχνητή νοημοσύνη:Predictive analytics και Digital Twins για προσομοίωση.
• Βιωσιμότητα:Βιοδιασπώμενα υγρά, ανάκτηση ενέργειας και συστήματα ουδέτερης από άνθρακα.
• Αντλίες σκυροδέματος:Συμπαγή συστήματα υψηλής πίεσης και ενσωματωμένες μονάδες.
• Συνδεσιμότητα:Ενσωμάτωση 5G και Edge computing.
• Προηγμένα Υλικά:Έξυπνες αυτοθεραπευόμενες σφραγίδες και σύνθετα εξαρτήματα.

Σύναψη

Οι υδραυλικοί σταθμοί παραμένουν απαραίτητοι για τη σύγχρονη βιομηχανία και όχι μόνο ξεπερασμένη τεχνολογία, εξελίσσονται ταχέως για να ανταποκριθούν στις απαιτήσεις του 21ου αιώνα. Η ενσωμάτωση του ηλεκτροϋδραυλικού σερβοελέγχου, της παρακολούθησης IoT, των μονάδων μεταβλητής συχνότητας και άλλων έξυπνων τεχνολογιών δημιουργεί μια νέα γενιά υδραυλικών συστημάτων που συνδυάζουν τα παραδοσιακά πλεονεκτήματα ισχύος με τη σύγχρονη απόδοση και ευφυΐα.

Είτε χρησιμοποιείτε μια μικρή φορητή μονάδα για επιτόπια εξυπηρέτηση είτε διαχειρίζεστε μια εγκατάσταση με δεκάδες μεγάλους σταθερούς υδραυλικούς σταθμούς, η κατανόηση τόσο των θεμελιωδών αρχών όσο και των πρωτοποριακών καινοτομιών είναι απαραίτητη για τη μεγιστοποίηση της απόδοσης, της αποδοτικότητας και της αξιοπιστίας.
