Έχετε αναρωτηθεί ποτέ πώς τεράστιες κατασκευαστικές μηχανές ανεβάζουν τόνους σκυροδέματος; Ή πώς τα εργοστάσια αυτοκινήτων πιέζουν το μέταλλο σε τέλεια σχήματα; Η απάντηση είναι υδραυλικοί σταθμοί!
Συνήθως σημαίνει ότι μπήκε αέρας στο σύστημα ή κάτι διαρρέει. Ελέγξτε όλες τις συνδέσεις και εξαερώστε τον αέρα.

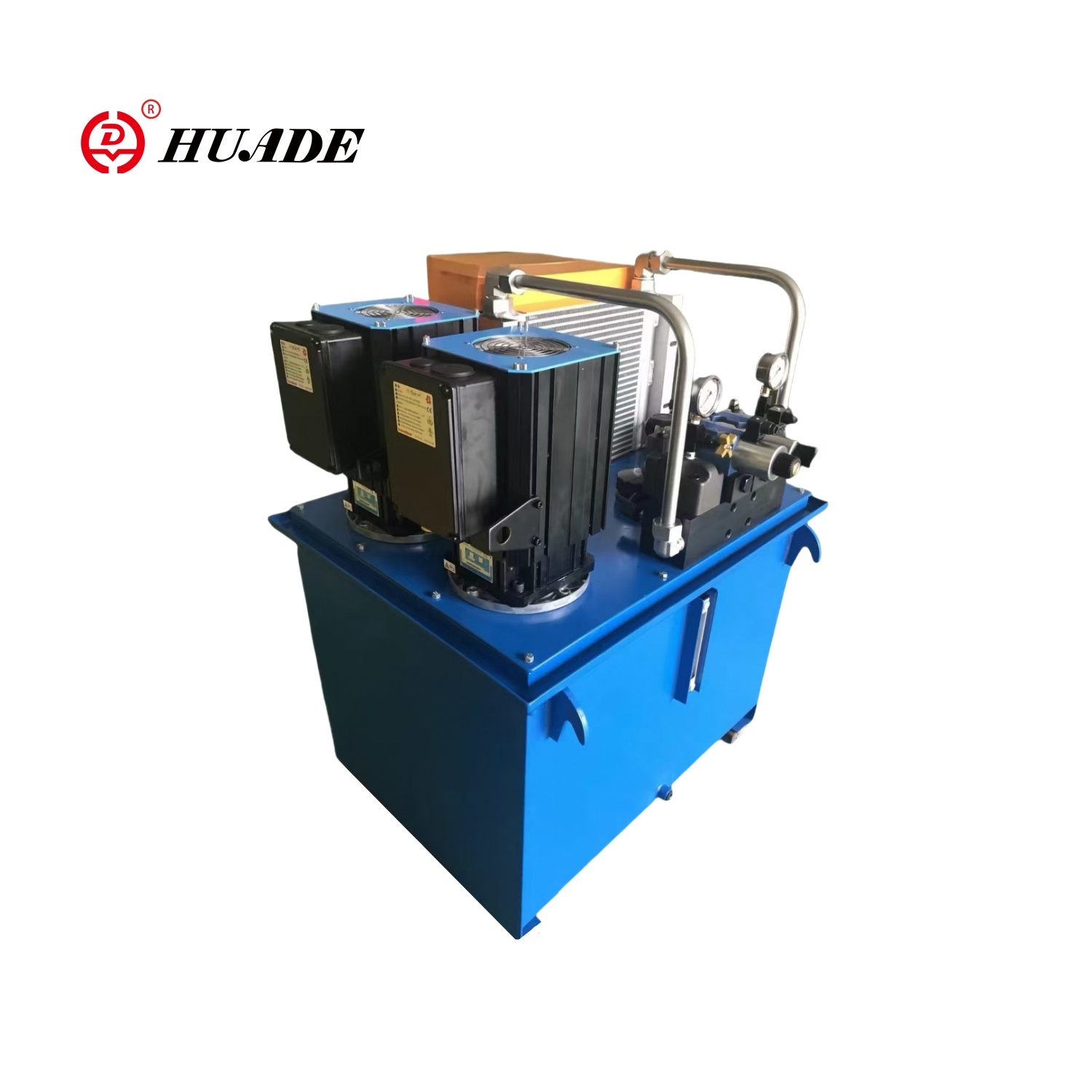

Τι είναι ένας Υδραυλικός Σταθμός;
Ένας υδραυλικός σταθμός είναι σαν την καρδιά ενός υδραυλικού συστήματος. Ακριβώς όπως η καρδιά σας αντλεί αίμα μέσω του σώματός σας, ένας υδραυλικός σταθμός αντλεί ειδικό λάδι μέσω μηχανημάτων για να τα κάνει να λειτουργούν.
Οι υδραυλικοί σταθμοί μπορεί να μην είναι λαμπεροί, αλλά είναι απαραίτητοι για τη σύγχρονη ζωή. Βοηθούν να χτίσουμε τα σπίτια μας, να καλλιεργήσουμε την τροφή μας, να φτιάξουμε τα αυτοκίνητά μας και να μετακινήσουμε τα πράγματά μας. Χωρίς αυτά, η κατασκευή θα ήταν πολύ πιο αργή, τα εργοστάσια δεν θα μπορούσαν να παράγουν προϊόντα αποτελεσματικά και πολλές από τις ανέσεις που απολαμβάνουμε δεν θα υπήρχαν.
Η κύρια εργασία ενός υδραυλικού σταθμού είναι απλή:
- Πάρτε μηχανική ενέργεια (όπως από έναν ηλεκτρικό κινητήρα)
- Μετατρέψτε το σε υδραυλική ενέργεια (πετρέλαιο υπό πίεση)
- Στείλτε αυτή την ισχύ σε μηχανές που πρέπει να κάνουν βαριά εργασία
Πώς λειτουργεί ένας Υδραυλικός Σταθμός;
Οι υδραυλικοί σταθμοί λειτουργούν με βάση έναν απλό επιστημονικό κανόνα που ονομάζεται νόμος του Pascal. Εδώ είναι ένας εύκολος τρόπος για να το καταλάβετε: φανταστείτε να πατάτε πάνω σε ένα μπαλόνι γεμάτο νερό. Η πίεση από το πόδι σας δεν παραμένει μόνο εκεί που πατήσατε - πιέζει εξίσου σε κάθε μέρος της επιφάνειας του μπαλονιού. Έτσι ακριβώς τα υδραυλικά συστήματα πολλαπλασιάζουν τη δύναμη!
Ιδού η διαδικασία:
- Εκκινεί ο κινητήρας:Ηλεκτρικός κινητήρας τροφοδοτεί την αντλία
- Κατασκευή πίεσης:Η αντλία συμπιέζει λάδι έως και 10.000 psi
- Έλεγχος ροής:Οι βαλβίδες κατευθύνουν το λάδι στους χώρους εργασίας
- Η εργασία γίνεται:Οι κύλινδροι/κινητήρες μετατρέπουν την πίεση σε κίνηση
- Κύκλος επιστροφής:Το λάδι ρέει πίσω στη δεξαμενή μέσω των φίλτρων
Αυτό δημιουργεί δυνάμεις 1.000 φορές ισχυρότερες από την πίεση του σωλήνα κήπου!
Κύρια μέρη ενός Υδραυλικού Σταθμού
Κάθε υδραυλικός σταθμός έχει πολλά σημαντικά μέρη που συνεργάζονται:
Η αντλία
Τρεις κύριοι τύποι εξυπηρετούν διαφορετικές ανάγκες:
- Αντλίες με γρανάζια:Απλό, ανθεκτικό, μέτρια πίεση
- Αντλίες πτερυγίων:Αθόρυβη, ρυθμιζόμενη ισχύς
- Εμβολοφόρες αντλίες:Δυνατότητα υψηλότερης πίεσης
Ο κινητήρας
Τροφοδοτεί ολόκληρο το σύστημα. Οι ηλεκτρικοί κινητήρες κυριαρχούν στις σταθερές εγκαταστάσεις ενώ οι πετρελαιοκινητήρες εξυπηρετούν κινητό εξοπλισμό.
Η δεξαμενή
Αποθηκεύει το υδραυλικό λάδι και επιτρέπει την ψύξη. Μέγεθος 2-3 φορές το ρυθμό ροής της αντλίας για βέλτιστη απόδοση.
Βαλβίδες
Екі бағытты жетекті қосу
Φίλτρα
Екі бағытты жетекті қосу
Ψύκτες
Διατηρήστε τη σωστή θερμοκρασία λαδιού για σταθερή απόδοση.
Αισθητήρες
Παρακολουθήστε την πίεση, τη θερμοκρασία και την κατάσταση του λαδιού του συστήματος σε πραγματικό χρόνο.
Τύποι Υδραυλικών Σταθμών
Δεν είναι όλοι οι υδραυλικοί σταθμοί ίδιοι. Διατίθενται σε διαφορετικά μεγέθη για διαφορετικές εργασίες:
Συμπαγείς μονάδες
- Μικρό και αποτελεσματικό
- Ιδανικό για εργαστήρια και ελαφριά μηχανήματα
- Εύκολη μετακίνηση
Κινητές Μονάδες
- Σκληρή κατασκευή για εργοτάξια
- Μπορεί να χειριστεί τη σκόνη, τη βροχή και τα χτυπήματα
- Χρησιμοποιείται σε εκσκαφείς, γερανούς και αγροτικό εξοπλισμό
Βιομηχανικές Μονάδες
- Μεγάλο και δυνατό
- Χειριστείτε τις πιο βαριές δουλειές σε εργοστάσια
- Τρέξτε για πολλές ώρες χωρίς να σταματήσετε
Προσαρμοσμένες μονάδες
- Φτιαγμένο για ειδικές δουλειές
- Χρησιμοποιείται σε αεροπλάνα, πλοία και μοναδικές μηχανές
Real-World Success Story: The London Eye
Ένα από τα πιο εντυπωσιακά παραδείγματα μηχανικής υδραυλικών σταθμών είναι το London Eye. Αυτός ο γιγάντιος τροχός παρατήρησης χρησιμοποιεί 32 υδραυλικούς σταθμούς για να ελέγχει τις κάψουλες επιβατών του. Κάθε σταθμός πρέπει να λειτουργεί τέλεια - φανταστείτε αν κάποιος απέτυχε ενώ οι άνθρωποι ήταν 400 πόδια στον αέρα!
Οι μηχανικοί αντιμετώπισαν μοναδικές προκλήσεις:
- Έλεγχος Ακρίβειας:- Клапани, які знають більше про те, що відбувається
- Αντοχή στις καιρικές συνθήκες:Τα συστήματα λειτουργούν σε βροχή, χιόνι και ισχυρούς ανέμους
- Πλεονασμός ασφαλείας:Πολλαπλά συστήματα δημιουργίας αντιγράφων ασφαλείας αποτρέπουν τις αστοχίες
- Αθόρυβη λειτουργία:Δεν μπορώ να διαταράξω την ήρεμη εμπειρία οδήγησης
Το αποτέλεσμα; Ένα υδραυλικό σύστημα τόσο αξιόπιστο που το London Eye λειτουργεί με ασφάλεια για περισσότερα από 20 χρόνια, μεταφέροντας περισσότερους από 3,75 εκατομμύρια επισκέπτες ετησίως.
Πού χρησιμοποιούνται οι υδραυλικοί σταθμοί;
Θα βρείτε υδραυλικούς σταθμούς που λειτουργούν σκληρά σε πολλά μέρη:
Εργοστάσια:Λειτουργία των πρέσων που διαμορφώνουν εξαρτήματα αυτοκινήτων, των μηχανών που κατασκευάζουν πλαστικά μπουκάλια και των μεταφορέων που μετακινούν προϊόντα.
Αγροκτήματα:Βοηθώντας τα τρακτέρ να σηκώνουν βαριά άροτρα, να συνδυάζουν σιτηρά συγκομιδής και τους φορτωτές να μετακινούν δέματα σανού.
Μεταφορά:Ανύψωση αυτοκινήτων σε συνεργεία επισκευής, μετακίνηση εξαρτημάτων αεροπλάνων και οδήγηση μεγάλων πλοίων.
Καθημερινή Ζωή:Ακόμη και σε πλυντήρια αυτοκινήτων, απορριμματοφόρα και ανελκυστήρες αναπηρικών αμαξιδίων!
Πώς να σχεδιάσετε έναν καλό υδραυλικό σταθμό
Η δημιουργία ενός υδραυλικού σταθμού απαιτεί την αντιστοίχιση των σωστών εξαρτημάτων με συγκεκριμένες απαιτήσεις εργασίας:
Βήμα 1: Καθορίστε τις ανάγκες σας
- PRVs ທີ່ໃຊ້ໂດຍກົງໃຊ້ diaphragm ຄວາມຮູ້ສຶກກ່ຽວກັບຄວາມກົດດັນໃນຕອນກາງເວັນແລະລະດູໃບໄມ້ປົ່ງໃຫ້ກໍາລັງຕັ້ງ. ໃນເວລາທີ່ຄວາມດັນຕ່ໍາສູງຂຶ້ນຂ້າງເທິງຂອງການຕັ້ງຄ່າຕັ້ງຂ້າງເທິງ, diaphragm ຍົກຕໍ່ສູ້ພາກຮຽນ spring, ປິດສຽບວາວແລະຫຼຸດຜ່ອນການໄຫຼ. ເມື່ອຄວາມກົດດັນຫຼຸດລົງ, ພາກຮຽນ spring ຍູ້ດັນຝາອັດປາກມົດລູກລົງ, ເປີດສຽບ. ກົນໄກທີ່ງ່າຍດາຍນີ້ເຮັດວຽກຢ່າງຫນ້າເຊື່ອຖືແຕ່ວ່າການວາງສະແດງ "ຫຼຸດລົງເທື່ອລະກ້າວໃນຄວາມກົດດັນຂອງການໄຫຼລົງ, ໂດຍປົກກະຕິ 10-15% ຈາກການໄຫຼຂອງສະພາບການໄຫຼສູງສຸດ.
- Πρόγραμμα λειτουργίας (συνεχές έναντι διαλείπουσας)
- Περιβαλλοντικές συνθήκες
Βήμα 2: Επιλέξτε Core Components
- Τύπος αντλίας με βάση τις απαιτήσεις πίεσης (εύρος 3.000-10.000 psi)
- Μέγεθος κινητήρα που ταιριάζει με τις ανάγκες ισχύος
- Δεξαμενή μεγέθους 2-3 φορές ροής αντλίας για σωστή ψύξη
Βήμα 3: Προσθήκη συστημάτων ελέγχου και ασφάλειας
- Ανοχές εξαρτημάτων που ταιριάζουν σε επίπεδο φιλτραρίσματος
- Δυνατότητα ψύξης για το αναμενόμενο θερμικό φορτίο
- Συστήματα παρακολούθησης πίεσης και θερμοκρασίας
Κάνοντας τους υδραυλικούς σταθμούς πιο αποτελεσματικούς
Έξυπνοι μηχανικοί έχουν βρει τρόπους να κάνουν τους υδραυλικούς σταθμούς να χρησιμοποιούν λιγότερη ενέργεια:
Χειριστήρια μεταβλητής ταχύτητας:Αυτά προσαρμόζουν την ταχύτητα του κινητήρα ώστε να ταιριάζει με αυτό που χρειάζεται, όπως το cruise control για τα υδραυλικά συστήματα.
Έξυπνα χειριστήρια:Συστήματα υπολογιστών που μαθαίνουν πότε χρειάζεται ρεύμα και πότε μπορεί να εξοικονομηθεί.
Καλύτερες αντλίες:Τα νέα σχέδια αντλιών σπαταλούν λιγότερη ενέργεια και λειτουργούν με μεγαλύτερη ακρίβεια.
Ανάκτηση θερμότητας:Ορισμένα συστήματα συλλαμβάνουν την απορριπτόμενη θερμότητα και τη χρησιμοποιούν για άλλους σκοπούς.
Φροντίδα του Υδραυλικού σας Σταθμού
Όπως κάθε μηχάνημα, οι υδραυλικοί σταθμοί χρειάζονται τακτική συντήρηση για να λειτουργούν καλά:
Καθημερινοί έλεγχοι
- Κοιτάξτε τη στάθμη λαδιού
- Ελέγξτε για διαρροές
- Βεβαιωθείτε ότι τίποτα δεν φαίνεται σπασμένο
Εβδομαδιαίες εργασίες
- Ελέγξτε τις ενδείξεις του φίλτρου
- Καθαρίστε τους πίνακες ελέγχου
- Ψάξτε για ασυνήθιστη φθορά
Μηνιαίες θέσεις εργασίας
- Αλλάξτε τα βρώμικα φίλτρα
- Καθαρές εισαγωγές αέρα
- Επιθεωρήστε όλες τις συνδέσεις
Ετήσια Συντήρηση
- Αλλάξτε όλο το λάδι
- Αντικαταστήστε τις φθαρμένες τσιμούχες
- Δοκιμάστε όλα τα συστήματα ασφαλείας
Κοινά προβλήματα και πώς να τα διορθώσετε
Στείλτε αυτή την ισχύ σε μηχανές που πρέπει να κάνουν βαριά εργασία
Χαμηλή πίεση:Συνήθως σημαίνει ότι μπήκε αέρας στο σύστημα ή κάτι διαρρέει. Ελέγξτε όλες τις συνδέσεις και εξαερώστε τον αέρα.
Υπερθέρμανση:Συχνά προκαλείται από βρώμικα ψυγεία ή χαμηλά επίπεδα λαδιού. Καθαρίστε το ψυγείο και ελέγξτε το λάδι.
Θορυβώδης λειτουργία:Συνήθως σημαίνει ότι υπάρχουν φυσαλίδες αέρα στο λάδι ή η αντλία λειτουργεί πολύ σκληρά. Ελέγξτε τη στάθμη λαδιού και τους περιορισμούς εισαγωγής.
Αργή κίνηση:Μπορεί να είναι εσωτερικές διαρροές ή λάθος ρυθμίσεις βαλβίδας. Ελέγξτε όλες τις βαλβίδες και αναζητήστε διαρροές.
Πρώτα η ασφάλεια!
Τα υδραυλικά συστήματα είναι ισχυρά και μπορεί να είναι επικίνδυνα εάν δεν τα χειριστεί σωστά:
- Να φοράτε πάντα προστατευτικά γυαλιά και γάντια
- Μην αγγίζετε ποτέ θερμές επιφάνειες ή γραμμές υψηλής πίεσης
- Διατηρήστε τον χώρο εργασίας καθαρό και οργανωμένο
- Δεν μπορώ να διαταράξω την ήρεμη εμπειρία οδήγησης
- Λάβετε κατάλληλη εκπαίδευση πριν χειριστείτε τον εξοπλισμό
Το λάδι στα υδραυλικά συστήματα είναι υπό τρομερή πίεση - μπορεί πραγματικά να κόψει το δέρμα! Να σέβεστε πάντα τη δύναμη αυτών των συστημάτων.
Το μέλλον των υδραυλικών σταθμών
Η τεχνολογία φέρνει επανάσταση στα υδραυλικά συστήματα με μετρήσιμες βελτιώσεις:
Έξυπνα Συστήματα Παρακολούθησης
- Η παρακολούθηση του εξοπλισμού σε πραγματικό χρόνο μειώνει τον απρογραμμάτιστο χρόνο διακοπής λειτουργίας
- Τα συστήματα πρόβλεψης συντήρησης αποτρέπουν το 80% των απροσδόκητων βλαβών
- Οι αισθητήρες IoT παρακολουθούν την ποιότητα του λαδιού και τη φθορά των εξαρτημάτων
Προόδους ενεργειακής απόδοσης
- Οι μονάδες μεταβλητής συχνότητας μειώνουν την κατανάλωση ενέργειας κατά 15-30%
- Τα συστήματα power-on-demand μειώνουν τη χρήση λαδιού έως και 90%
- Τα υβριδικά ηλεκτρικά-υδραυλικά σχέδια βελτιώνουν τη συνολική απόδοση κατά 40%
Περιβαλλοντικές Βελτιώσεις
- Τα βιοδιασπώμενα υδραυλικά υγρά ταιριάζουν με την παραδοσιακή απόδοση λαδιού
- Τα συστήματα κλειστού βρόχου εξαλείφουν τη μόλυνση του περιβάλλοντος
- Τα συστήματα ανάκτησης θερμότητας συλλαμβάνουν την απορριπτόμενη ενέργεια για επαναχρησιμοποίηση
Εργαλεία Ψηφιακού Σχεδιασμού
- Η εικονική δοκιμή μειώνει τον χρόνο και το κόστος ανάπτυξης
- Οι προσομοιώσεις υπολογιστή αποτρέπουν τις αστοχίες πριν αυτές συμβούν
- Η ψηφιακή μοντελοποίηση βελτιστοποιεί την απόδοση του συστήματος πριν από την κατασκευή
Σημείωση: Τα στοιχεία απόδοσης αντιπροσωπεύουν βελτιώσεις στα πρότυπα του κλάδου που αναφέρθηκαν από μεγάλους κατασκευαστές υδραυλικού εξοπλισμού και είναι τυπικά αποτελέσματα και όχι εγγυημένα αποτελέσματα.
Γιατί οι Υδραυλικοί Σταθμοί έχουν σημασία
Οι υδραυλικοί σταθμοί μπορεί να μην είναι λαμπεροί, αλλά είναι απαραίτητοι για τη σύγχρονη ζωή. Βοηθούν να χτίσουμε τα σπίτια μας, να καλλιεργήσουμε την τροφή μας, να φτιάξουμε τα αυτοκίνητά μας και να μετακινήσουμε τα πράγματά μας. Χωρίς αυτά, η κατασκευή θα ήταν πολύ πιο αργή, τα εργοστάσια δεν θα μπορούσαν να παράγουν προϊόντα αποτελεσματικά και πολλές από τις ανέσεις που απολαμβάνουμε δεν θα υπήρχαν.
Την επόμενη φορά που θα δείτε έναν γερανό να κατασκευάζει έναν ουρανοξύστη ή θα παρακολουθήσετε ένα απορριμματοφόρο να σηκώνει έναν κάδο σκουπιδιών, θυμηθείτε ότι πιθανότατα υπάρχει ένας υδραυλικός σταθμός που δουλεύει σκληρά πίσω από τα παρασκήνια!
Ξεκινώντας
Η παρακολούθηση του εξοπλισμού σε πραγματικό χρόνο μειώνει τον απρογραμμάτιστο χρόνο διακοπής λειτουργίας
- Δείτε βίντεο:Το YouTube διαθέτει εξαιρετικά κινούμενα σχέδια που δείχνουν πώς λειτουργούν αυτά τα συστήματα
- Επισκεφθείτε τα εργοστάσια:Πολλές εταιρείες προσφέρουν εκδρομές όπου μπορείτε να δείτε υδραυλικά συστήματα σε δράση
- Παρακολουθήστε μαθήματα:Τα κοινοτικά κολέγια έχουν συχνά μαθήματα για τα υδραυλικά συστήματα
- Διαβάστε εγχειρίδια:Οι κατασκευαστές εξοπλισμού δημοσιεύουν λεπτομερείς οδηγούς
- Μιλήστε με ειδικούς:Οι τεχνικοί και οι μηχανικοί λατρεύουν να μοιράζονται τις γνώσεις τους
Οι υδραυλικοί σταθμοί είναι συναρπαστικές μηχανές που συνδυάζουν την απλή φυσική με την έξυπνη μηχανική. Η κατανόηση του τρόπου λειτουργίας τους μας βοηθά να εκτιμήσουμε την τεχνολογία που τροφοδοτεί τον σύγχρονο κόσμο μας. Είτε σκέφτεστε να κάνετε καριέρα στη μηχανική είτε απλά είστε περίεργοι για το πώς λειτουργούν τα πράγματα, σίγουρα αξίζει να μάθετε για τους υδραυλικούς σταθμούς!
