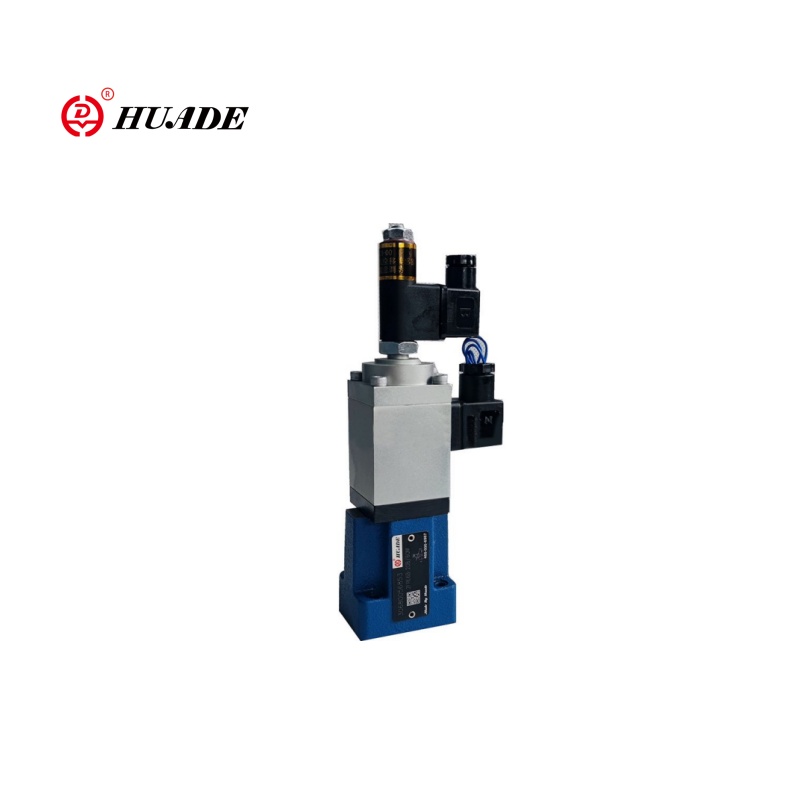

Οι βαλβίδες τύπου HD-4WRZ είναι βαλβίδες 4 κατευθύνσεων που ενεργοποιούνται μέσω αναλογικών ηλεκτρομαγνητικών βαλβίδων. Χρησιμοποιούνται για τον έλεγχο της κατεύθυνσης και του ρυθμού ροής. Η Huade Hydraulic εισήγαγε την υψηλή τεχνολογία της Rexroth. Μετά από χρόνια ανεξάρτητης έρευνας και ανάπτυξης, οι αναλογικές βαλβίδες που παράγονται από την Huade έχουν εξαιρετική απόδοση, η οποία μπορεί να συγκριθεί με αυτές των κορυφαίων εμπορικών σημάτων.
| Υδραυλικός | |||||
| Ονομαστικό μέγεθος | 10 | 16 | 25 | 32 | |
| Πίεση λειτουργίας | Εξωτερική παροχή λαδιού πιλότου | 3~10 | |||
| -Βαλβίδα πιλότου (MPa) | πιλοτική παροχή λαδιού εσωτερική | 10~31,5 | 10~35 | ||
| -Κύρια βαλβίδα (MPa) | 31.5 | 35 | |||
| Πίεση γραμμής επιστροφής (MPa) | Θύρα T (πιλοτική αποστράγγιση λαδιού εξωτερική) | 31.5 | 25 | 25 | 15 |
| Θύρα T (πιλοτική εσωτερική αποστράγγιση λαδιού) | 3 | ||||
| Λιμάνι Υ | 3 | ||||
| Όγκος λαδιού πιλότου (cm3) για κίνηση καρουλιού 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Πιλοτική ροή λαδιού στη θύρα X και Y (L/min) για κλιμακωτή μορφή σήματος εισόδου 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Ροή μέσω της κύριας βαλβίδας (L/min) | 170 | 460 | 870 | 1600 | |
| υστέρηση % | ≤6 | ||||
| Υγρό πίεσης | Mineral oi1 σε DIN 51 524 | ||||
| Εύρος θερμοκρασίας υγρού πίεσης (℃) | -20~80 | ||||
| Εύρος ιξώδους (mm2/s) | 20~380 | ||||
| Εγκατάσταση | προαιρετικά, κατά προτίμηση οριζόντια | ||||
| Βάρος για την έκδοση WRZ... (για WRZE"επιπλέον 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Ηλεκτρικός | |||
| Τύπος βαλβίδας | ΣΕΠ | ΒΡΑΖΕΙ | |
| Τύπος τάσης | DC | ||
| Μέγιστο ρεύμα (A) | 1.5 | 2.5 | |
| Αντίσταση πηνίου ηλεκτρομαγνητικής βαλβίδας (Ω) | Ψυχρή τιμή στους 20℃ | 4.8 | 2 |
| Μέγιστη θερμή τιμή | 7.2 | 3 | |
| Προστασία | IP65 | ||
| Θερμοκρασία πηνίου (℃) | έως 150 | ||
| % δασμών | 100 | ||
| Ηλεκτρονικά ελέγχου | HD-VT-VSPA2-50-1X/. | ενσωματωμένα ηλεκτρονικά ελέγχου | |
Χαρακτηριστικά:
▶Αναλογική κατευθυντική βαλβίδα που λειτουργεί με πιλότο
▶Για τοποθέτηση σε υποπλάκα
▶Ο έλεγχος κατεύθυνσης και ταχύτητας ροής
▶Ελατήριο κεντραρισμένο καρούλι ελέγχου
▶Ηλεκτρονικά βαλβίδας και αναλογικού ελέγχου από μία μόνο πηγή
Εφαρμογή:
Η λειτουργία των βαλβίδων HD-4WRZ είναι να ελέγχουν την κατεύθυνση και τον ρυθμό ροής.
Η βαλβίδα αποτελείται βασικά από: βαλβίδα πιλότου ①, κύριο καρούλι ④, κύρια βαλβίδα ⑥ και ελατήριο κεντραρίσματος ③. Με την ηλεκτρομαγνητική βαλβίδα Β σε κατάσταση απενεργοποίησης, η μπομπίνα ελέγχου ② μετακινείται προς τα δεξιά. Η παροχή λαδιού πιλότου στη βαλβίδα πιλότου είναι εσωτερική μέσω της θύρας P ή εξωτερική μέσω της θύρας X. Το λάδι πιλότου ρέει μέσω της βαλβίδας πιλότου ① στον θάλαμο πίεσης και μετακινεί το κύριο καρούλι ④ αναλογικά με το ηλεκτρικό σήμα εισόδου. Η σύνδεση από το Ρ στο Α και από το Β στο Τ γίνεται μέσω διατομών τύπου στομίου με χαρακτηριστικά προοδευτικής ροής.
Με την ηλεκτρομαγνητική βαλβίδα A σε κατάσταση απενεργοποίησης, η κύρια μπομπίνα μετακινείται προς τα αριστερά. Η σύνδεση από το P στο B και από το A στο T. Απενεργοποίηση της ηλεκτρομαγνητικής βαλβίδας, του καρουλιού ελέγχου και του καρουλιού πιλότου ④ μετακινούνται πίσω στο κέντρο τους θέσεις.
Σύμβολο αναλογικής κατευθυντικής βαλβίδας 4WRZ-7X
Πιλοτική προμήθεια λαδιού
Διεύθυνση
