Όταν εργάζεστε με υδραυλικά συστήματα, η επιλογή της σωστής βαλβίδας ελέγχου κατεύθυνσης μπορεί να κάνει ή να χαλάσει τη λειτουργία σας. Η βαλβίδα ελέγχου κατεύθυνσης Bosch Rexroth 4WE 10 E έχει κερδίσει τη φήμη της ως αξιόπιστης δύναμης εργασίας σε βιομηχανικές εφαρμογές και υπάρχουν καλοί λόγοι για τους οποίους οι μηχανικοί συνεχίζουν να επιστρέφουν σε αυτήν.
Τι κάνει τη βαλβίδα ελέγχου κατεύθυνσης 4WE 10 E ειδική

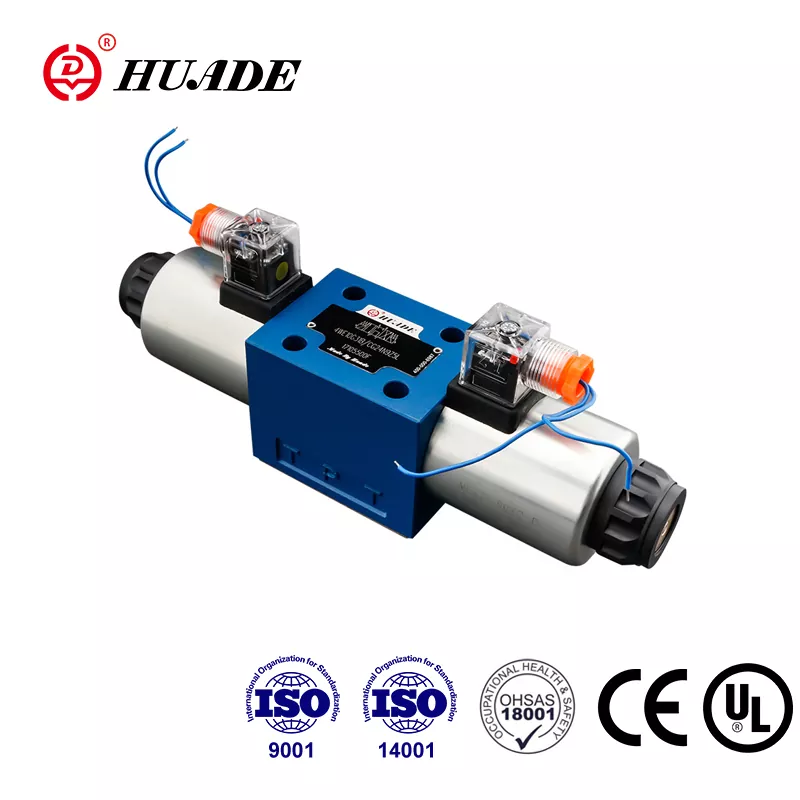

Η Rexroth 4WE 10 E είναι μια ηλεκτρομαγνητική βαλβίδα άμεσης δράσης που ελέγχει τον τρόπο με τον οποίο κινείται το υδραυλικό υγρό στο σύστημά σας. Σκεφτείτε το ως ελεγκτή κυκλοφορίας για το υδραυλικό λάδι σας. Λέει στο υγρό πού να πάει, πότε να σταματήσει και ποιο μονοπάτι να ακολουθήσει. Αυτή η συγκεκριμένη βαλβίδα χρησιμοποιεί ηλεκτρομαγνητικά πηνία για να μετατοπίσει ένα εσωτερικό καρούλι, το οποίο στη συνέχεια ανακατευθύνει τη ροή για να κάνει τους υδραυλικούς κυλίνδρους ή τους κινητήρες σας να κινούνται ακριβώς όπως τους χρειάζεστε.
Αυτό που ξεχωρίζει αυτή τη βαλβίδα ελέγχου κατεύθυνσης είναι η σχεδίασή της με κλειστό κέντρο, που σημειώνεται με το "E" στο όνομά της. Όταν η βαλβίδα κάθεται στην ουδέτερη θέση της, όλες οι θύρες παραμένουν φραγμένες. Ο υδραυλικός ενεργοποιητής σας διατηρεί τη θέση του χωρίς να παρασύρεται, κάτι που έχει μεγάλη σημασία όταν σηκώνετε βαριά φορτία ή πρέπει να κρατάτε κάτι απόλυτα ακίνητο.
Αναλύοντας τον αριθμό μοντέλου
Το όνομα 4WE 10 E σας λέει τα πάντα για το τι κάνει αυτή η βαλβίδα. Το "4" σημαίνει ότι έχει τέσσερις θύρες για τη σύνδεση των υδραυλικών γραμμών σας. Το "WE" υποδεικνύει ότι πρόκειται για κατευθυντική βαλβίδα ελέγχου άμεσης δράσης με λειτουργία ηλεκτρομαγνητικής βαλβίδας. Το "10" αναφέρεται στο μέγεθός του, το οποίο ακολουθεί το πρότυπο NG10, γνωστό και ως CETOP 5 ή ISO 4401-05-04-0-05. Αυτή η τυποποίηση σημαίνει ότι το Rexroth 4WE 10 E θα ταιριάζει φυσικά σε οποιαδήποτε επιφάνεια στήριξης που έχει σχεδιαστεί για βαλβίδες NG10, παρέχοντάς σας ευελιξία κατά την αντικατάσταση παλιού εξοπλισμού ή την κατασκευή νέων συστημάτων.
Ο χαρακτηρισμός "E" περιγράφει τη διαμόρφωση του καρουλιού. Στον κόσμο των βαλβίδων, διαφορετικά γράμματα αντιπροσωπεύουν διαφορετικά μοτίβα ροής. Το E-type κρατά όλες τις θύρες κλειστές στην κεντρική θέση, καθιστώντας το ιδανικό όταν χρειάζεται να κρατάτε ένα φορτίο σταθερό χωρίς καμία κίνηση.
Τεχνικές δυνατότητες που έχουν σημασία
Η βαλβίδα ελέγχου κατεύθυνσης 4WE 10 E χειρίζεται σοβαρή πίεση. Μπορεί να λειτουργήσει έως και 350 bar στις κύριες θύρες, που μεταφράζεται σε περίπου 5.075 λίβρες ανά τετραγωνική ίντσα. Αυτό είναι αρκετό για τις περισσότερες βαριές βιομηχανικές εφαρμογές, από τις μηχανές χύτευσης με έγχυση έως τον κατασκευαστικό εξοπλισμό.
Η χωρητικότητα ροής ποικίλλει ανάλογα με το εάν επιλέγετε τροφοδοσία DC ή AC. Η έκδοση DC αυτής της βαλβίδας ελέγχου κατεύθυνσης Rexroth κινείται έως και 160 λίτρα ανά λεπτό, ενώ η έκδοση AC φτάνει τα 120 λίτρα ανά λεπτό. Αυτή η διαφορά υπάρχει επειδή τα πηνία AC παράγουν περισσότερη θερμότητα όταν η βαλβίδα παραμένει ενεργοποιημένη, επομένως η Bosch Rexroth περιορίζει τη ροή για να αποτρέψει προβλήματα υπερθέρμανσης.
Ο χρόνος απόκρισης έχει σημασία όταν χρειάζεστε γρήγορες, ακριβείς κινήσεις. Το 4WE 10 E ενεργοποιείται σε 45 έως 70 χιλιοστά του δευτερολέπτου και απελευθερώνεται σε 35 έως 45 χιλιοστά του δευτερολέπτου όταν χρησιμοποιεί ρεύμα DC. Αυτό είναι αρκετά γρήγορο για τις περισσότερες αυτοματοποιημένες γραμμές παραγωγής. Εάν χρειάζεστε ακόμη πιο ομαλή λειτουργία, μπορείτε να προσθέσετε προαιρετικά ένθετα απόσβεσης που επιβραδύνουν τη δράση αλλαγής ταχυτήτων για να μειώσουν τους κραδασμούς στο σύστημά σας.
Πώς λειτουργεί το Κλειστό Κέντρο
Η διαμόρφωση καρουλιού τύπου E δίνει σε αυτή τη βαλβίδα ελέγχου κατεύθυνσης την ικανότητα συγκράτησης του φορτίου. Εικόνα τρεις θέσεις: κέντρο, αριστερά και δεξιά. Στην κεντρική θέση, οι εσωτερικές προσγειώσεις στο καρούλι μπλοκάρουν και τις τέσσερις θύρες. Η θύρα P συνδέεται με την αντλία σας, η θύρα T πηγαίνει στη δεξαμενή σας και οι θύρες Α και Β συνδέονται με τον ενεργοποιητή σας. Όταν όλα παραμένουν μπλοκαρισμένα, το λάδι που έχει παγιδευτεί στον κύλινδρο σας δεν μπορεί να διαφύγει, επομένως το φορτίο σας παραμένει ακριβώς εκεί που το αφήσατε.
Ενεργοποιήστε το πηνίο "a" και το καρούλι μετακινείται προς τα αριστερά. Τώρα η θύρα P συνδέεται στη θύρα Α ενώ η θύρα Β αποστραγγίζεται στη θύρα Τ. Ο ενεργοποιητής σας εκτείνεται. Μεταβείτε στο πηνίο "b" και το καρούλι κινείται δεξιά, αντιστρέφοντας το μοτίβο ροής. Η θύρα P τροφοδοτεί τη θύρα Β ενώ η θύρα Α επιστρέφει στη δεξαμενή, ανασύροντας τον ενεργοποιητή σας.
Αυτή η διάταξη κλειστού κέντρου λειτουργεί τέλεια για εφαρμογές όπως τραπέζια ανύψωσης, σφιγκτήρες και μηχανές πρέσας όπου η διατήρηση της θέσης έχει μεγαλύτερη σημασία από την ενεργειακή απόδοση. Η αντιστάθμιση είναι ότι η αντλία σας διατηρεί την πίεση του κτιρίου ακόμα και όταν δεν κινείται τίποτα, γεγονός που παράγει θερμότητα και σπαταλά ενέργεια. Συνήθως συνδυάζετε αυτό το Rexroth 4WE 10 E με μια ανακουφιστική βαλβίδα για να προστατεύσετε το σύστημά σας.
Εφαρμογές πραγματικού κόσμου
Τα εργοστάσια παραγωγής χρησιμοποιούν τη βαλβίδα ελέγχου κατεύθυνσης 4WE 10 E με αμέτρητους τρόπους. Οι μηχανές χύτευσης με έγχυση βασίζονται σε αυτό για τον έλεγχο της σύσφιξης καλουπιού με ακρίβεια. Ο εξοπλισμός χύτευσης με χύτευση το χρησιμοποιεί για να τοποθετεί με ακρίβεια τα μεταλλικά μέρη. Τα μηχανήματα κατασκευής επωφελούνται από την ικανότητά τους να συγκρατούν θέσεις κάδου και μπούμας σε πλαγιές χωρίς να παρασύρονται.
Η βαλβίδα εμφανίζεται επίσης σε θαλάσσιες εφαρμογές, εξοπλισμό κατεργασίας μετάλλων και συστήματα κατασκευής ακριβείας. Κάθε φορά που χρειάζεστε έναν υδραυλικό ενεργοποιητή για να παραμείνετε υπό φορτίο, η σχεδίαση κλειστού κέντρου αυτής της βαλβίδας ελέγχου κατεύθυνσης Rexroth παρέχει τον έλεγχο που χρειάζεστε.
Εγκατάσταση και τοποθέτηση

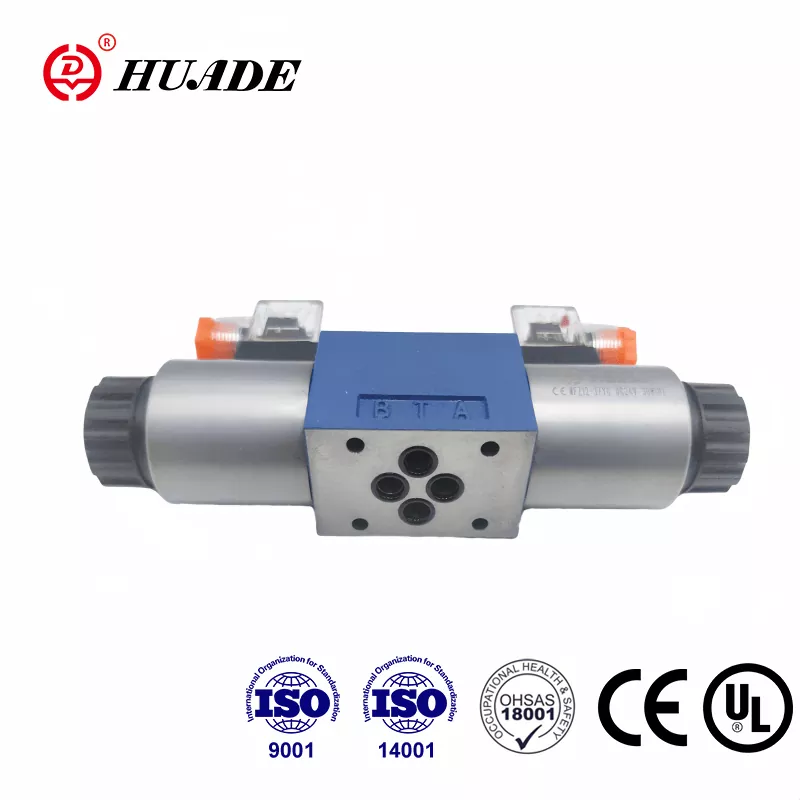

Το 4WE 10 E τοποθετείται απευθείας σε μια υποπλάκα που ταιριάζει με το πρότυπο NG10. Αυτή η αρθρωτή προσέγγιση απλοποιεί την εγκατάσταση και την αντικατάσταση. Μπορείτε να στοιβάζετε επιπλέον βαλβίδες από πάνω χρησιμοποιώντας μπλοκ πολλαπλών, χτίζοντας συμπαγή συγκροτήματα βαλβίδων που εξοικονομούν χώρο και μειώνουν τον αριθμό των εύκαμπτων σωλήνων και των εξαρτημάτων που χρειάζεστε.
Ο σχεδιασμός της ηλεκτρομαγνητικής βαλβίδας με υγρό οπλισμό προσφέρει πρακτικά πλεονεκτήματα. Το πηνίο κάθεται σε λάδι, το οποίο βοηθά στη διάχυση της θερμότητας και μειώνει τον θόρυβο. Μπορείτε να περιστρέψετε το συγκρότημα πηνίου κατά 360 μοίρες για να τοποθετήσετε τον ηλεκτρικό σύνδεσμο όπου είναι πιο βολικό. Εάν ένα πηνίο αποτύχει, μπορείτε να το αντικαταστήσετε χωρίς να αποστραγγίσετε το υδραυλικό σας σύστημα, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας.
Οι ηλεκτρικές συνδέσεις ακολουθούν το πρότυπο DIN EN 175301-803, με διαβαθμίσεις προστασίας IP65 ή IP67 ανάλογα με τη διαμόρφωσή σας. Οι επιλογές τάσης περιλαμβάνουν 12, 24, 110 και 230 βολτ τόσο για DC όσο και για εναλλασσόμενο ρεύμα, με ανοχή συν ή πλην 10 τοις εκατό.
Σύγκριση με άλλες επιλογές
Όταν αγοράζετε μια βαλβίδα ελέγχου κατεύθυνσης στο μέγεθος NG10, θα συναντήσετε εναλλακτικές λύσεις από την Parker, την Eaton και άλλους κατασκευαστές. Η σειρά Parker D3W προσφέρει παρόμοιες τιμές πίεσης και ροής, αλλά αλλάζει πιο αργά, απαιτώντας περίπου 110 χιλιοστά του δευτερολέπτου για να ανταποκριθεί. Το Eaton DG4V-5 ταιριάζει με την ικανότητα ροής, αλλά δεν προσδιορίζει τη συχνότητα του κύκλου με τον ίδιο σαφή τρόπο.
Το Rexroth 4WE 10 E ξεχωρίζει με τον ταχύτερο χρόνο απόκρισης και την υψηλότερη ικανότητα ποδηλασίας. Μπορεί να χειριστεί έως και 15.000 λειτουργίες μεταγωγής ανά ώρα, καθιστώντας το κατάλληλο για αυτοματοποιημένες διαδικασίες υψηλής ταχύτητας. Η ρυθμιζόμενη επιλογή απόσβεσης σάς δίνει επίσης περισσότερο έλεγχο σχετικά με το πόσο γρήγορα μετατοπίζεται η βαλβίδα, βοηθώντας σας να ρυθμίσετε τη συμπεριφορά του συστήματός σας.
Η τιμή ποικίλλει πολύ ανάλογα με τις προδιαγραφές και το πού αγοράζετε. Οι βασικές διαμορφώσεις αυτής της βαλβίδας ελέγχου κατεύθυνσης Rexroth ξεκινούν από περίπου 56 $, ενώ οι εκδόσεις με ειδικές επιστρώσεις, προσαρμοσμένη τάση ή βελτιωμένες σφραγίδες μπορεί να ξεπεράσουν τα 1.200 $. Θα τα βρείτε μέσα από επίσημους διανομείς Bosch Rexroth, βιομηχανικούς οίκους προμηθειών και ηλεκτρονικές αγορές. Κατά την αγορά, βεβαιωθείτε ότι ο αριθμός μοντέλου ταιριάζει ακριβώς με τις απαιτήσεις σας, δίνοντας ιδιαίτερη προσοχή στην ονομαστική τάση και τον τύπο του καρουλιού.
Διατηρώντας το σε λειτουργία
Ο μεγαλύτερος εχθρός οποιασδήποτε βαλβίδας ελέγχου κατεύθυνσης είναι η μόλυνση. Τα σωματίδια βρωμιάς στο υδραυλικό λάδι σας προκαλούν κόλλημα του καρουλιού, οδηγώντας σε ακανόνιστη λειτουργία ή πλήρη αστοχία. Το 4WE 10 E χρειάζεται λάδι φιλτραρισμένο στα 10 microns, το οποίο αντιστοιχεί στα επίπεδα καθαριότητας NAS 1638 Class 9 ή ISO 4406 20/18/15.
Η τακτική συντήρηση ξεκινά με την παρακολούθηση του λαδιού σας. Ελέγξτε για αποχρωματισμό, που υποδηλώνει υπερθέρμανση ή οξείδωση. Ελέγχετε περιοδικά το ιξώδες γιατί το λάδι που είναι πολύ λεπτό ή πολύ παχύ επηρεάζει την απόδοση της βαλβίδας. Αντικαταστήστε τα φίλτρα σύμφωνα με το χρονοδιάγραμμα και εξετάστε το ενδεχόμενο να εγκαταστήσετε μετρητές πίεσης για την έγκαιρη αντιμετώπιση προβλημάτων.
Όταν αυτή η κατευθυντική βαλβίδα ελέγχου Rexroth ενεργοποιηθεί, τα συμπτώματα συνήθως υποδεικνύουν συγκεκριμένες αιτίες. Εάν η βαλβίδα κολλάει αλλά λειτουργεί όταν πιέζετε τη χειροκίνητη παράκαμψη, είναι πιθανή η μόλυνση. Τα καμένα πηνία στις εκδόσεις εναλλασσόμενου ρεύματος συχνά προκύπτουν από υπερβολική ροή που κάνει το καρούλι να κολλάει ενώ είναι ενεργοποιημένο, υπερθερμαίνοντας το πηνίο. Οι εξωτερικές διαρροές συνήθως προέρχονται από φθαρμένα στεγανοποιητικά, ενώ η εσωτερική διαρροή εμφανίζεται ως αργή, σπογγώδης κίνηση του ενεργοποιητή.
Ο καθαρισμός της βαλβίδας απαιτεί προσοχή. Αφαιρέστε το από το σύστημα, αποσυναρμολογήστε το προσεκτικά και καθαρίστε την οπή και το καρούλι με WD-40 ή παρόμοιο διαλύτη. Φυσήξτε διόδους με πεπιεσμένο αέρα και επιθεωρήστε για φθορά ή ζημιά. Αντικαταστήστε τις τσιμούχες χρησιμοποιώντας το σωστό κιτ για την έκδοση της βαλβίδας σας, σημειώνοντας ότι οι εφαρμογές υψηλής θερμοκρασίας χρειάζονται στεγανοποιήσεις FKM αντί για τυπικό καουτσούκ NBR.
Κάνοντας τη σωστή επιλογή
Η βαλβίδα ελέγχου κατεύθυνσης 4WE 10 E υπερέχει όταν έχει σημασία η συγκράτηση του φορτίου. Ο σχεδιασμός του σε κλειστό κέντρο αποτρέπει την ολίσθηση, η γρήγορη απόκρισή του υποστηρίζει τον αυτοματισμό και η τυποποιημένη τοποθέτησή του απλοποιεί την εγκατάσταση. Η αρθρωτή κατασκευή σάς επιτρέπει να δημιουργείτε πολύπλοκα κυκλώματα ελέγχου σε συμπαγείς χώρους και τα πηνία υγρού οπλισμού προσφέρουν μεγάλη διάρκεια ζωής με ελάχιστη συντήρηση.
Σκεφτείτε την ενεργειακή ανταλλαγή. Αυτή η μπλοκαρισμένη κεντρική θέση διατηρεί την αντλία σας φορτωμένη ακόμα και όταν δεν κινείται τίποτα, παράγοντας θερμότητα και καταναλώνοντας ισχύ. Εάν η ενεργειακή απόδοση υπερτερεί της διατήρησης της θέσης στην εφαρμογή σας, κοιτάξτε τα καρούλια τύπου J που ξεφορτώνουν την αντλία στη ουδέτερη θέση. Για εφαρμογές που χρειάζονται δωρεάν float, οι διαμορφώσεις ανοιχτού κέντρου τύπου H μπορεί να λειτουργούν καλύτερα.
Ταιριάξτε προσεκτικά το ηλεκτρικό σας σύστημα με τη βαλβίδα. Οι εκδόσεις DC διαχειρίζονται υψηλότερη ροή και ανταποκρίνονται ταχύτερα, καθιστώντας τις την προεπιλεγμένη επιλογή για τις περισσότερες βιομηχανικές εφαρμογές. Η τροφοδοσία εναλλασσόμενου ρεύματος λειτουργεί καλά για πιο αργές λειτουργίες, αλλά να θυμάστε ότι το όριο ροής των 120 λίτρων ανά λεπτό για την αποφυγή ζημιάς στο πηνίο.
Το Rexroth 4WE 10 E έχει κερδίσει τη θέση του στα βιομηχανικά υδραυλικά μέσα από δεκαετίες αποδεδειγμένης απόδοσης. Ο συνδυασμός της ικανότητας υψηλής πίεσης, της γρήγορης απόκρισης και της αξιόπιστης συγκράτησης του φορτίου το καθιστά μια σταθερή επιλογή για απαιτητικές εφαρμογές. Διατηρήστε το λάδι σας καθαρό, επιλέξτε τη σωστή διαμόρφωση καρουλιού για τις ανάγκες σας και αυτή η βαλβίδα ελέγχου κατεύθυνσης θα προσφέρει χρόνια αξιόπιστης υπηρεσίας. Είτε αντικαθιστάτε μια υπάρχουσα βαλβίδα είτε σχεδιάζετε ένα νέο σύστημα, η κατανόηση του τι κάνει το 4WE 10 E να σας βοηθά να αξιοποιήσετε στο έπακρο τον υδραυλικό εξοπλισμό σας.
