Εάν εργάζεστε με υδραυλικά συστήματα ή βαριά μηχανήματα, πιθανότατα έχετε ακούσει για αντλίες εμβόλου. Πολλοί άνθρωποι ρωτούν "Ποια είναι η διαφορά μεταξύ των αντλιών εμβόλων και των αντλιών αξονικού εμβόλου;" - αλλά εδώ είναι το θέμα: οι αντλίες αξονικού εμβόλου είναι στην πραγματικότητα ένας τύπος αντλίας εμβόλου. Αυτό που οι περισσότεροι θέλουν πραγματικά να γνωρίζουν είναι η διαφορά μεταξύ αξονικών και ακτινικών αντλιών εμβόλου. Αυτός ο οδηγός θα τον αναλύσει με απλούς όρους και θα σας βοηθήσει να κατανοήσετε ποιο μπορεί να είναι κατάλληλο για τις ανάγκες σας.
Κατανόηση των αντλιών εμβόλων
Φανταστείτε έναν κύλινδρο με πολλά έμβολα διατεταγμένα σε κύκλο, όλα να δείχνουν προς την ίδια κατεύθυνση (παράλληλα με τον κύριο άξονα). Καθώς ο άξονας περιστρέφεται, μια κεκλιμένη πλάκα που ονομάζεται "swashplate" σπρώχνει τα έμβολα μέσα και έξω. Αυτό δημιουργεί τη δράση άντλησης.
Σκεφτείτε το σαν μια αντλία ποδηλάτου, αλλά πολύ πιο ισχυρή και σχεδιασμένη να λειτουργεί συνεχώς υπό υψηλή πίεση.
Τι κάνει τις αντλίες εμβόλων ξεχωριστές;
Οι αντλίες εμβόλου είναι δημοφιλείς επειδή:
(έως 14.500 psi - τυπικές μέγιστες τιμές)
(90-95% απόδοση - τυπικό εύρος για ποιοτικές αντλίες)
με την κατάλληλη φροντίδα
αξιοπίστως
Οι τύποι των εμβόλων αντλιών
Εδώ είναι που γίνεται ενδιαφέρον: οι αντλίες αξονικού εμβόλου είναι στην πραγματικότητα ένας τύπος αντλίας εμβόλου. Είναι σαν να λέμε "Ποια είναι η διαφορά μεταξύ ενός αυτοκινήτου και ενός σεντάν;" - ένα σεντάν ΕΙΝΑΙ αυτοκίνητο, απλά ένας συγκεκριμένος τύπος.
Η οικογένεια αντλιών εμβόλων περιλαμβάνει:
- Αξονικές αντλίες εμβόλων- τα έμβολα κινούνται παράλληλα με τον κύριο άξονα
- Ακτινικές αντλίες εμβόλου- Τα έμβολα κινούνται προς τα έξω από το κέντρο σαν ακτίνες σε τροχό
- Εμβολοφόροι Αντλίες- τα έμβολα κινούνται εμπρός και πίσω σε ευθεία γραμμή

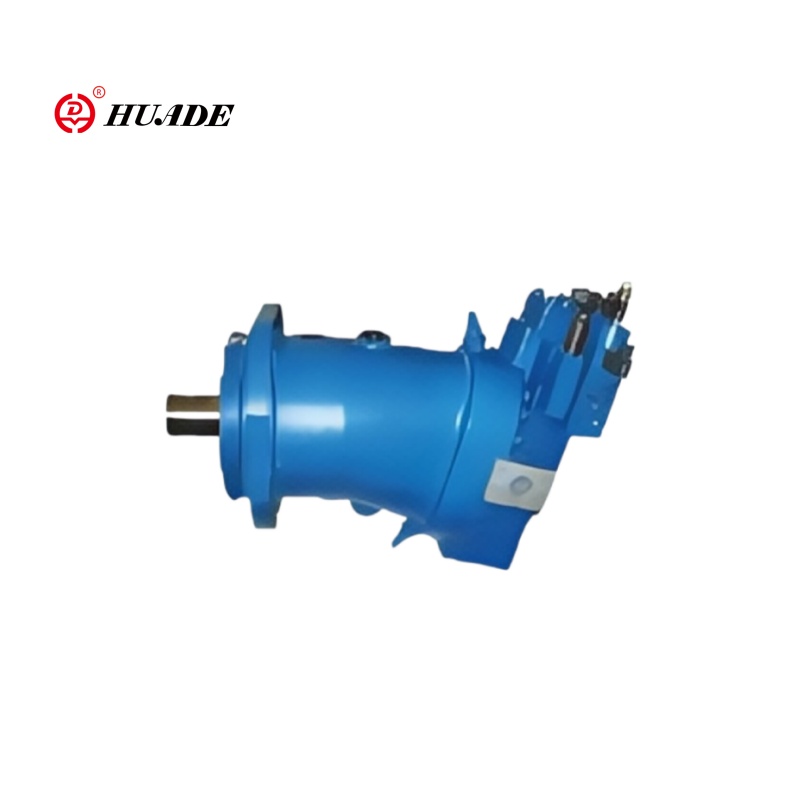

- Εμβολοφόρες αντλίες λυγισμένου άξονα- ειδικός τύπος αξονικής αντλίας με κεκλιμένο μπλοκ κυλίνδρων για μεγαλύτερη απόδοση
Επειδή οι περισσότεροι άνθρωποι που κάνουν αυτή την ερώτηση θέλουν να συγκρίνουν αξονικές και ακτινικές αντλίες εμβόλου, ας εστιάσουμε σε αυτή τη σύγκριση.
Критичното съотношение на налягането влияе върху размера на газовия клапан. Когато налягането надолу по веригата падне под 50-60% от налягането нагоре по веригата (в зависимост от свойствата на газа), потокът достига звукова скорост при гърлото на клапана. Потокът се "задушава" и не може да се увеличи допълнително, независимо колко по-ниско пада налягането надолу по веригата. Уравненията за оразмеряване отчитат този ефект на свиваемост. Пренебрегването му води до опасно намаляване на размера.
Πώς λειτουργούν
Φανταστείτε έναν κύλινδρο με πολλά έμβολα διατεταγμένα σε κύκλο, όλα να δείχνουν προς την ίδια κατεύθυνση (παράλληλα με τον κύριο άξονα). Καθώς ο άξονας περιστρέφεται, μια κεκλιμένη πλάκα που ονομάζεται "swashplate" σπρώχνει τα έμβολα μέσα και έξω. Αυτό δημιουργεί τη δράση άντλησης.
Βασικά Χαρακτηριστικά:
- Τα έμβολα κινούνται παράλληλα με τον κινητήριο άξονα
- Χρησιμοποιεί μια πλάκα swashplate για τον έλεγχο της κίνησης του εμβόλου (ή σχεδίαση λυγισμένου άξονα για υψηλότερη απόδοση)
- Μπορεί να ρυθμίσει τη ροή αλλάζοντας τη γωνία της πλάκας
- Ο συμπαγής σχεδιασμός εξοικονομεί χώρο
Που θα τα βρείτε
Οι αντλίες αξονικού εμβόλου υπάρχουν παντού στον κινητό εξοπλισμό:
- Εκσκαφείς και μπουλντόζες
- Περονοφόρα και γερανοί
- Υδραυλικά συστήματα αεροσκαφών
- Μηχανές χύτευσης με έγχυση
Ακτινικές αντλίες εμβόλου: The Heavy-Duty Champion
Πώς λειτουργούν
Εμφανίστε τα έμβολα τοποθετημένα σαν ακτίνες σε τροχό ποδηλάτου, όλα στραμμένα προς τα έξω από το κέντρο. Ένα έκκεντρο (όπως ένας τροχός εκτός κέντρου) σπρώχνει αυτά τα έμβολα μέσα και έξω καθώς περιστρέφεται. Αυτός ο σχεδιασμός μπορεί να χειριστεί εξαιρετικά υψηλές πιέσεις.
Βασικά Χαρακτηριστικά:
- Τα έμβολα κινούνται προς τα έξω από το κέντρο
- Χρησιμοποιεί δακτύλιο έκκεντρου για τον έλεγχο της κίνησης του εμβόλου
- Συνήθως παρέχει σταθερή ροή (δεν μπορεί να προσαρμοστεί εύκολα)
- Μεγαλύτερος και πιο στιβαρός σχεδιασμός
Που θα τα βρείτε
Οι αντλίες ακτινικού εμβόλου υπερέχουν σε εφαρμογές βαρέως τύπου:
- Εξοπλισμός εξόρυξης
- Μεγάλες υδραυλικές πρέσες
- Ναυτικά συστήματα
- Σταθμοί ηλεκτροπαραγωγής
Σύγκριση πρόσωπο με πρόσωπο
Ας συγκρίνουμε αυτούς τους δύο τύπους αντλιών δίπλα δίπλα:
| Χαρακτηριστικό | Αξονική εμβολοφόρο αντλία | API 527 определя процедурите за изпитване на плътността на седалката и критериите за приемане. Той определя допустимите нива на мехурчета по време на изпитване на стенд. Това определя количествено какво всъщност означава "херметичност" в измерими термини, а не субективна преценка. |
|---|---|---|
| Εύρος πίεσης | 300-700 bar (4.350-10.150 psi) τυπικά | 700-1.000+ bar (10.150-14.500+ psi) τυπικό |
| Έλεγχος ροής | Μεταβλητό (ρυθμιζόμενο) | Συνήθως διορθώνεται |
| Μέγεθος | Συμπαγής | Μεγαλύτερος |
| Αποδοτικότητα | 90-95% (το καλύτερο στις υψηλές ταχύτητες) τυπικό | Υψηλή, αλλά χαμηλότερη σε αργές ταχύτητες |
| Επίπεδο θορύβου | Μέτριος | Ησυχαστής |
| Συντήρηση | Συγκρότημα, κάθε 10.000 ώρες | Πιο απλό, κάθε 500-1.000 ώρες |
| Κόστος | Μεγαλύτερο εκ των προτέρων, χαμηλότερο λειτουργικό κόστος | Υψηλό εκ των προτέρων, μέτριο λειτουργικό κόστος |
Ανάλυση απόδοσης
Δυνατότητα πίεσης
- Αξονικός:Ιδανικό για τις περισσότερες εφαρμογές (έως 10.150 psi τυπικό μέγιστο)
- Ακτινικός:Το καλύτερο για ανάγκες ακραίας πίεσης (έως 14.500+ psi τυπικό μέγιστο)
Έλεγχος ροής
- Αξονικός:Μπορεί να ρυθμίσει τη ροή εν κινήσει - εξαιρετικό για εξοικονόμηση ενέργειας
- Ακτινικός:Συνήθως ένας σταθερός ρυθμός ροής - απλός αλλά λιγότερο ευέλικτος
Αποδοτικότητα
- Αξονικός:Εξαιρετικά αποδοτικό σε υψηλές ταχύτητες, ιδανικό για φορητό εξοπλισμό
- Ακτινικός:Αποτελεσματικό συνολικά, αλλά όχι τόσο καλό σε χαμηλές ταχύτητες
Θόρυβος και κραδασμοί
- Αξονικός:Κάνει περισσότερο θόρυβο αλλά πιο ομαλή λειτουργία
- Ακτινικός:Πιο αθόρυβα και λιγότεροι κραδασμοί - οι γείτονες θα σας ευχαριστήσουν
Ποιο να επιλέξετε;
Επιλέξτε αξονικές αντλίες εμβόλου όταν:
- Πρέπει να εξοικονομήσετε χώρο (συμπαγής σχεδιασμός)
- Θέλετε να προσαρμόσετε τη ροή για εξοικονόμηση ενέργειας
- Εργάζεστε με κινητό εξοπλισμό
- Χρειάζεστε υψηλή απόδοση σε διαφορετικές ταχύτητες
- Οι ανάγκες σας σε πίεση είναι κάτω από 10.150 psi (τυπικό όριο αξονικής αντλίας)
Επιλέξτε ακτινικές αντλίες εμβόλου όταν:
- Χρειάζεστε εξαιρετικά υψηλή πίεση (πάνω από 10.150 psi τυπικό αξονικό όριο)
- Εκτελείτε συνεχείς επιχειρήσεις βαρέως τύπου
- Θέλετε απλούστερη συντήρηση
- Ο θόρυβος είναι μια ανησυχία
- Έχετε χώρο για μεγαλύτερη αντλία
Salus Monitum
Очистіть або замініть фільтруючі елементи
Και οι δύο τύποι είναι ακριβοί, αλλά να τι να περιμένετε:
- Αξονικός:Υψηλότερο αρχικό κόστος λόγω πολύπλοκου σχεδιασμού
- Ακτινικός:Επίσης δαπανηρή αλλά δυνητικά λιγότερο από την αξονική για απλές εφαρμογές
Δαπάνες λειτουργίας
- Αξονικός:Χαμηλότερους λογαριασμούς ενέργειας χάρη στον μεταβλητό έλεγχο ροής
- Ακτινικός:Σταθερή κατανάλωση ενέργειας, καλό για συνεπείς λειτουργίες
Κόστος Συντήρησης
- Αξονικός:Πιο περίπλοκη συντήρηση, αλλά μεγαλύτερα διαστήματα (10.000 ώρες)
- Ακτινικός:Απλότερη συντήρηση, πιο συχνά διαστήματα (500-1.000 ώρες)
Κοινές εφαρμογές στην πραγματική ζωή
Εργοτάξιο
Ένας εκσκαφέας χρησιμοποιεί αντλία αξονικού εμβόλου επειδή χρειάζεται:
- Συμπαγές μέγεθος για να χωράει στο μηχάνημα
- Μεταβλητή ροή για διαφορετικές λειτουργίες (σκάψιμο έναντι οδήγησης)
- Υψηλή απόδοση για εξοικονόμηση καυσίμου
Λειτουργία εξόρυξης
Μια μεγάλη υδραυλική πρέσα χρησιμοποιεί μια ακτινωτή αντλία εμβόλου επειδή χρειάζεται:
- Εξαιρετική πίεση για σύνθλιψη υλικών
- Συνεχής λειτουργία για παραγωγή 24/7
- Θέλετε απλούστερη συντήρηση
Συμβουλές συντήρησης
Για αξονικές αντλίες εμβόλου:
- Διατηρήστε το υδραυλικό υγρό εξαιρετικά καθαρό (χρησιμοποιήστε φίλτρα υψηλής ποιότητας)
- Ελέγχετε τακτικά την κατάσταση της πλακέτας
- Παρακολούθηση για ασυνήθιστους θορύβους
- Σέρβις κάθε 10.000 ώρες ή όπως συνιστάται
Για ακτινικές αντλίες εμβόλου:
- Ελέγχετε πιο συχνά τις τσιμούχες και τις βαλβίδες
- Ελέγξτε τη φθορά του δακτυλίου έκκεντρου
- Παρακολουθήστε τα επίπεδα πίεσης
- Σέρβις κάθε 500-1.000 ώρες
Μελλοντικές Τάσεις
Η βιομηχανία υδραυλικών αντλιών εξελίσσεται:
- Έξυπνα χειριστήρια:Ψηφιακά συστήματα που προσαρμόζουν αυτόματα την απόδοση της αντλίας
- Καλύτερα υλικά:Στοιχεία μεγαλύτερης διάρκειας που αντέχουν στη φθορά
- Ενσωμάτωση IoT:Αντλίες που μπορούν να προβλέψουν πότε χρειάζονται συντήρηση
- Ενεργειακή απόδοση:Νέα σχέδια που εξοικονομούν ακόμα περισσότερη ενέργεια
Συχνές Ερωτήσεις
Ε: Μπορώ να αντικαταστήσω μια αντλία αξονικού εμβόλου με μια ακτινική;
Α: Ίσως, αλλά θα πρέπει να ελέγξετε τις απαιτήσεις πίεσης, τους περιορισμούς χώρου και τις ανάγκες ροής. Είναι καλύτερο να συμβουλευτείτε έναν υδραυλικό μηχανικό.
Ποιο να επιλέξετε;
Α: Και τα δύο μπορούν να διαρκέσουν πολλά χρόνια με την κατάλληλη συντήρηση. Το κλειδί είναι να επιλέξετε τον σωστό τύπο για την εφαρμογή σας και να τον διατηρήσετε σωστά.
Ε: Υπάρχουν άλλοι τύποι υδραυλικών αντλιών;
Α: Ναι! Οι αντλίες με γρανάζια και οι αντλίες πτερυγίων είναι επίσης κοινές, αλλά οι αντλίες εμβόλου προσφέρουν γενικά την υψηλότερη πίεση και απόδοση.
Η κατώτατη γραμμή
Θυμηθείτε, οι αντλίες αξονικού εμβόλου είναι ένας τύπος αντλίας εμβόλου - δεν είναι εντελώς διαφορετικές κατηγορίες. Όταν οι άνθρωποι ρωτούν για τη διαφορά, συνήθως θέλουν να συγκρίνουν αξονικές και ακτινικές αντλίες εμβόλου.
Επιλέξτε αξονικήεάν χρειάζεστε συμπαγές μέγεθος, μεταβλητή ροή και υψηλή απόδοση για κινητές ή δυναμικές εφαρμογές.
Επιλέξτε ακτινωτόεάν χρειάζεστε ακραία πίεση, συνεχή λειτουργία βαρέως τύπου και μπορείτε να φιλοξενήσετε μεγαλύτερο μέγεθος.
Και οι δύο τύποι είναι εξαιρετικές επιλογές που θα σας εξυπηρετήσουν με σωστή επιλογή και συντήρηση. Το κλειδί είναι να κατανοήσετε τις συγκεκριμένες ανάγκες σας και να τις αντιστοιχίσετε στα σωστά χαρακτηριστικά της αντλίας.
Είτε σχεδιάζετε ένα νέο υδραυλικό σύστημα είτε αντικαθιστάτε μια υπάρχουσα αντλία, αυτός ο οδηγός θα σας βοηθήσει να πάρετε μια τεκμηριωμένη απόφαση. Σε περίπτωση αμφιβολίας, συμβουλευτείτε έναν ειδικό στα υδραυλικά συστήματα που μπορεί να αναλύσει τις συγκεκριμένες απαιτήσεις σας και να σας προτείνει την καλύτερη λύση.
Χρειάζεστε βοήθεια για την επιλογή της κατάλληλης υδραυλικής αντλίας για την εφαρμογή σας;Λάβετε υπόψη παράγοντες όπως οι απαιτήσεις πίεσης, οι ανάγκες ροής, οι περιορισμοί χώρου και οι δυνατότητες συντήρησης. Η σωστή επιλογή θα σας εξοικονομήσει χρήματα και πονοκεφάλους μακροπρόθεσμα.
