Τα υδραυλικά συστήματα σχηματίζουν τη ραχοκοκαλιά του αμέτρητες βιομηχανικές εφαρμογές, από εξοπλισμό κατασκευής και Μηχανήματα κατασκευής σε αεροδιαστημικά συστήματα και θαλάσσια σκάφη. Στην καρδιά Από αυτά τα συστήματα βρίσκεται η αντλία εμβόλου, ένα κρίσιμο συστατικό που είναι υπεύθυνο για μετατρέποντας τη μηχανική ενέργεια σε υδραυλική ισχύ. Μεταξύ των διαφόρων τύπων Οι διαθέσιμες αντλίες εμβόλου, οι αξονικές και ακτινικές αντλίες εμβόλου ξεχωρίζουν ως δύο από τις τα πιο συχνά χρησιμοποιούμενα σχέδια, που προσφέρουν ξεχωριστά πλεονεκτήματα για συγκεκριμένα Εφαρμογές.
Κατανόηση των θεμελιωδών διαφορών Μεταξύ αυτών των δύο τύπων αντλιών είναι απαραίτητη για μηχανικούς, τεχνικούς και Όποιος εμπλέκεται στον σχεδιασμό ή τη συντήρηση του υδραυλικού συστήματος. Ενώ και οι δύο αντλίες Σερβίρετε την ίδια βασική λειτουργία του υδραυλικού υγρού υπό πίεση Οι κατασκευές, οι αρχές λειτουργίας και τα χαρακτηριστικά απόδοσης ποικίλλουν σημαντικά. Αυτή η ολοκληρωμένη σύγκριση θα διερευνήσει τις βασικές διακρίσεις Μεταξύ αξονικών και ακτινικών αντλιών εμβόλου, βοηθώντας σας να λάβετε τεκμηριωμένες αποφάσεις για Οι υδραυλικές σας εφαρμογές.
ΚατανόησηΑξονικές αντλίες εμβόλου
Οι αξονικές αντλίες εμβόλου διαθέτουν έμβολα διατεταγμένα παράλληλα με τον άξονα κίνησης της αντλίας, με την παλινδρομική τους κίνηση Κατά μήκος του άξονα περιστροφής. Αυτός ο σχεδιασμός δημιουργεί ένα συμπαγές, αποτελεσματικό σύστημα όπου τα έμβολα κινούνται εμπρός και πίσω μέσα σε κυλίνδρους που είναι διατεταγμένα σε κυκλική μοτίβο γύρω από τον κεντρικό άξονα.
Η λειτουργία μιας αξονικής αντλίας εμβόλου βασίζεται σε μια πλάκα swash ή λυγισμένο σχεδιασμό άξονα. Στις αντλίες πλάκας Swash, έμβολα Σύρετε προς τα μέσα σε κυλίνδρους σε ένα κύλινδρο κύλινδρο που περιστρέφεται με τον άξονα κίνησης. Καθώς το βαρέλι περιστρέφεται, τα έμβολα ακολουθούν τη γωνία της πλάκας swash, δημιουργώντας Η παλινδρομική κίνηση που απαιτείται για την άντληση δράσης. Η μετατόπιση μπορεί να είναι μεταβάλλεται με την αλλαγή της γωνίας πλάκας swash, καθιστώντας αυτές τις αντλίες ιδανικές για μεταβλητή Εφαρμογές μετατόπισης.

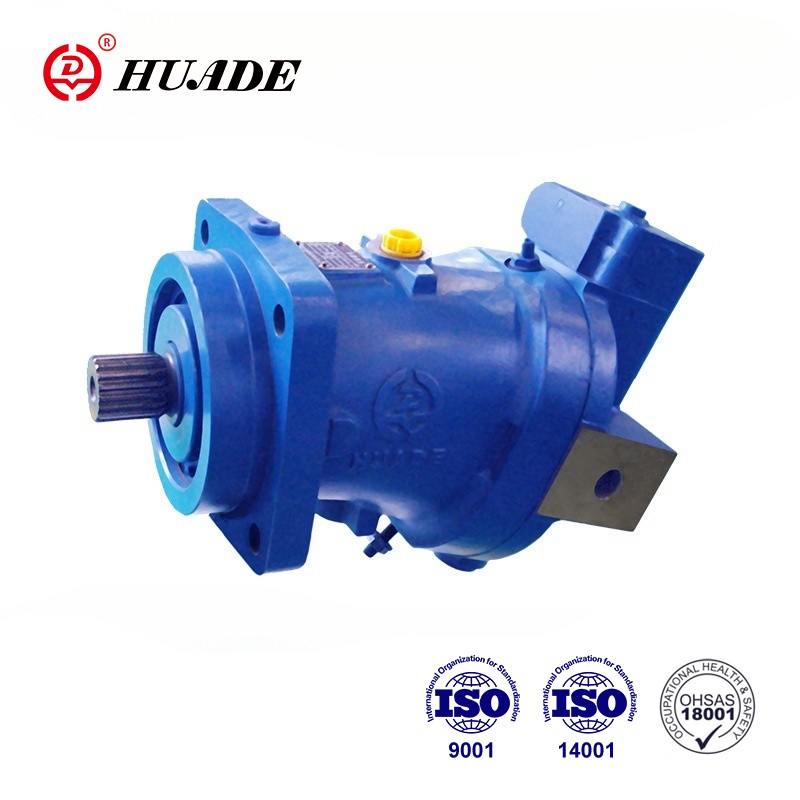

Οι αντλίες αξονικού εμβόλου άξονα άξονα λειτουργούν σε ένα Παρόμοια αρχή αλλά χρησιμοποιήστε έναν διαφορετικό μηχανισμό. Το βαρέλι κυλίνδρων είναι τοποθετημένο υπό γωνία με τον άξονα κίνησης και τα έμβολα συνδέονται με το Η φλάντζα μονάδας δίσκου μέσω των ράβδων σύνδεσης και των σφαιρικών αρθρώσεων. Αυτό το σχέδιο Συνήθως επιτρέπει υψηλότερες λειτουργικές πιέσεις σε σύγκριση με την πλάκα Swash σχέδια.
Τα βασικά πλεονεκτήματα των αξονικών αντλιών εμβόλου Συμπεριλάβετε την υψηλή αναλογία ισχύος προς βάρος, εξαιρετική απόδοση στο υψηλό πιέσεις και η δυνατότητα παροχής μεταβλητού μετατόπισης. Συνήθως λειτουργούν αποτελεσματικά σε πιέσεις που κυμαίνονται από 3.000 έως 6.000 psi, με μερικές Εξειδικευμένες μονάδες ικανές να χειρίζονται πιέσεις έως και 10.000 psi. Το συμπαγές Ο σχεδιασμός τα καθιστά ιδιαίτερα κατάλληλα για εφαρμογές για κινητά όπου ο χώρος και Το βάρος είναι κρίσιμοι παράγοντες.
Ωστόσο, οι αξονικές αντλίες εμβόλου έχουν επίσης μερικές Περιορισμοί. Μπορούν να είναι πιο ευαίσθητοι στη μόλυνση λόγω του κλεισίματος ανοχές μεταξύ κινούμενων τμημάτων και μπορούν να παράγουν υψηλότερα επίπεδα θορύβου σε σύγκριση με άλλα σχέδια αντλιών. Επιπλέον, η σύνθετη εσωτερική γεωμετρία μπορεί Κάντε τη συντήρηση πιο δύσκολη και δαπανηρή.
Κατανόηση των ακτινικών αντλιών εμβόλου
Οι ακτινικές αντλίες εμβόλου διαθέτουν έμβολα διατεταγμένο κάθετο στον άξονα κίνησης, που εκτείνεται ακτινικά προς τα έξω από το κέντρο. Σε αυτή τη διαμόρφωση, τα έμβολα κινούνται μέσα και έξω ακτινικά ως αντλία Λειτουργεί, δημιουργώντας μια θεμελιωδώς διαφορετική αντλία δράσης σε σύγκριση με το Axial σχέδια.
Ο πιο συνηθισμένος τύπος ακτινικής αντλίας εμβόλου Χρησιμοποιεί ένα εκκεντρικό έκκεντρο ή δακτύλιο για να δημιουργήσει την παλινδρομική κίνηση. Ως μονάδα δίσκου Ο άξονας περιστρέφεται, ένα εκκεντρικό συστατικό αναγκάζει τα έμβολα να μετακινούνται ακτινικά προς τα μέσα και προς τα έξω μέσα στους κυλίνδρους τους. Τα ελατήρια συνήθως επιστρέφουν τα έμβολα Η εκτεταμένη θέση τους κατά τη διάρκεια της διαδρομής αναρρόφησης, ενώ η εκκεντρική έκκεντρο Τους αναγκάζει προς τα μέσα κατά τη διάρκεια της διαδρομής πίεσης.
Ορισμένες αντλίες ακτινικών εμβόλου χρησιμοποιούν διαφορετικά Σχεδιασμός όπου τα έμβολα είναι διατεταγμένα γύρω από ένα σταθερό δακτύλιο κάμερας, με το Κύλινδρο κύλινδρο που περιστρέφεται γύρω από το έκκεντρο. Αυτή η ρύθμιση μπορεί να προσφέρει ομαλότερη Λειτουργία και μειωμένη δόνηση σε ορισμένες εφαρμογές.
Οι ακτινικές αντλίες εμβόλου excel σε εφαρμογές απαιτώντας εξαιρετικά υψηλές πιέσεις, συχνά λειτουργούν αποτελεσματικά σε πιέσεις υπερβαίνει τα 10.000 psi, με ορισμένες εξειδικευμένες μονάδες ικανές να χειρίζονται πιέσεις έως και 40.000 psi ή υψηλότερα. Αυτή η εξαιρετική ικανότητα πίεσης τα κάνει Ιδανικό για εφαρμογές όπως υδραυλικές πιέσεις, μηχανές χύτευσης με έγχυση, και άλλες βιομηχανικές διεργασίες υψηλής πίεσης.
Ο ακτινικός σχεδιασμός προσφέρει επίσης εξαιρετική ογκομετρική απόδοση και μπορεί να παρέχει πολύ ακριβή έλεγχο ροής. Τόσο μεγαλύτερος Οι περιοχές εμβόλου με ακτινικές ρυθμίσεις συμβάλλουν σε τους δυνατότητες υψηλής πίεσης και ομαλά χαρακτηριστικά λειτουργίας. Επιπλέον, Οι ακτινικές αντλίες εμβόλου τείνουν να είναι λιγότερο ευαίσθητες στη συγκριτική μόλυνση των υγρών σε αξονικά σχέδια, καθώς η ακτινική κίνηση παρέχει κάποια αυτοκαθαριστική δράση.
Βασικές διαφορές και συγκρίσεις
Δυνατότητες πίεσης
Μία από τις πιο σημαντικές διαφορές Μεταξύ των αξονικών και ακτινικών αντλιών εμβόλου βρίσκεται στο χειρισμό της πίεσης τους δυνατότητες. Ενώ οι αξονικές αντλίες εμβόλου λειτουργούν συνήθως στις 3.000 έως 6.000 Το εύρος PSI, οι ακτινικές αντλίες εμβόλου μπορούν να χειριστούν πολύ υψηλότερες πιέσεις, συχνά υπερβαίνει τα 10.000 psi. Αυτό κάνει τις ακτινικές αντλίες την προτιμώμενη επιλογή για Εφαρμογές εξαιρετικά υψηλής πίεσης.
Μέγεθος και εκτιμήσεις βάρους
Οι αξονικές αντλίες εμβόλου προσφέρουν γενικά περισσότερα συμπαγής σχεδιασμός και καλύτερος λόγος ισχύος προς βάρος, καθιστώντας τους ιδανικούς για κινητά Εφαρμογές όπου ο χώρος και το βάρος βρίσκονται σε πριμοδότηση. Οι ακτινικές αντλίες εμβόλου τείνουν να είναι μεγαλύτερος και βαρύτερος για ισοδύναμη μετατόπιση, αλλά η ανθεκτική τους Η κατασκευή επιτρέπει τη λειτουργία υψηλότερης πίεσης.
Αποδοτικότητα και απόδοση
Και οι δύο τύποι αντλιών μπορούν να επιτύχουν υψηλή απόδοση τα επίπεδα, αλλά η μέγιστη απόδοση τους εμφανίζεται σε διαφορετικές συνθήκες λειτουργίας. Οι αξονικές αντλίες εμβόλου αποδεικνύουν συνήθως εξαιρετική απόδοση σε ένα ευρύ το εύρος λειτουργίας, ιδιαίτερα σε μέτριες έως υψηλές πιέσεις. Ακτινικό έμβολο Οι αντλίες συχνά παρουσιάζουν ανώτερη απόδοση σε πολύ υψηλές πιέσεις όπου ο σχεδιασμός τους Τα πλεονεκτήματα γίνονται πιο εμφανή.
Συντήρηση και ανθεκτικότητα
Οι απαιτήσεις συντήρησης διαφέρουν σημαντικά μεταξύ των δύο σχεδίων. Αξονικές αντλίες εμβόλου, με το συγκρότημά τους Οι μηχανισμοί πλάκας ή λυγισμένου άξονα μπορεί να απαιτούν συχνότερη συντήρηση και Εξειδικευμένη εμπειρογνωμοσύνη για επισκευές. Ακτινικές αντλίες εμβόλου, με τις απλούστερες Η ακτινική κίνηση, συχνά παρέχει μεγαλύτερη διάρκεια ζωής σε εφαρμογές υψηλής πίεσης αλλά μπορεί να απαιτούν πιο ισχυρές δομές υποστήριξης λόγω του βάρους και του μεγέθους τους.
Εκτιμήσεις κόστους
Αρχικό κόστος, έξοδα συντήρησης και Το συνολικό κόστος ιδιοκτησίας ποικίλλει μεταξύ των δύο τύπων αντλιών. Αξονικές αντλίες εμβόλου συνήθως έχουν χαμηλότερο αρχικό κόστος και είναι πιο εύκολα διαθέσιμα, καθιστώντας τα ελκυστικό για πολλές εφαρμογές. Ακτινικές αντλίες εμβόλου, ενώ δυνητικά περισσότερα Αρχικά ακριβά, μπορεί να προσφέρει καλύτερη αξία σε εφαρμογές υψηλής πίεσης όπου οι ανώτερες δυνατότητες πίεσης τους εξαλείφουν την ανάγκη για επιπλέον στοιχεία συστήματος.
Ειδικές εκτιμήσεις εφαρμογής
Η επιλογή μεταξύ αξονικού και ακτινικού εμβόλου Οι αντλίες εξαρτώνται τελικά από τις συγκεκριμένες απαιτήσεις του υδραυλικού σας συστήματος. Κινητής εξοπλισμού όπως εκσκαφείς, γερανούς και γεωργικά μηχανήματα Συνήθως ευνοούν τις αξονικές αντλίες εμβόλου λόγω του συμπαγούς τους μεγέθους, μεταβλητής δυνατότητες μετατόπισης και εξαιρετική αναλογία ισχύος προς βάρος.
Βιομηχανικές εφαρμογές που απαιτούν εξαιρετικά Υψηλές πιέσεις, όπως σχηματισμό μετάλλων, χύτευση με έγχυση ή υδραυλικές δοκιμές Ο εξοπλισμός, συχνά επωφελείται από τις ανώτερες δυνατότητες πίεσης της ακτινικής αντλίες εμβόλου. Την ομαλή λειτουργία και τα ακριβή χαρακτηριστικά ελέγχου του Οι ακτινικές αντλίες τους καθιστούν κατάλληλα για εφαρμογές που απαιτούν υψηλή ακρίβεια και ελάχιστη παλμό.
