Αξονικές αντλίες εμβόλουείναι μεταξύ των περισσότερων Εξελιγμένες και αποτελεσματικές υδραυλικές αντλίες στις σύγχρονες βιομηχανικές εφαρμογές. Από τον εξοπλισμό κατασκευής και τα συστήματα αεροσκαφών έως τα μηχανήματα κατασκευής, Αυτές οι αντλίες παρέχουν την ισχύ υγρού υψηλής πίεσης που απαιτείται για απαιτητική πράξεις. Αλλά πώς ακριβώς αυτά τα θαύματα μηχανικής μετατρέπουν τη μηχανική ενέργεια σε υδραυλική πίεση; Ας βουτήξουμε βαθιά στον συναρπαστικό κόσμο του Αξονικές αντλίες εμβόλου και εξερευνήστε τις εσωτερικές λειτουργίες τους.
Κατανόηση των βασικών
Μια αξονική αντλία εμβόλου είναι θετική υδραυλική αντλία μετατόπισης που χρησιμοποιεί έμβολα διατεταγμένα σε κυκλικό μοτίβο γύρω από έναν κεντρικό άξονα. Σε αντίθεση με τις ακτινικές αντλίες εμβόλου όπου κινούνται τα έμβολα κάθετα στον άξονα κίνησης, οι αξονικές αντλίες εμβόλου έχουν έμβολα που κινούνται παράλληλα με τον άξονα του άξονα. Αυτή η μοναδική διαμόρφωση επιτρέπει τον συμπαγή σχεδιασμό παράλληλα παρέχοντας εξαιρετικά χαρακτηριστικά απόδοσης.
Η θεμελιώδης αρχή πίσω από όλα τα αξονικά Οι αντλίες του εμβόλου είναι σχετικά απλές: καθώς ο Pistons ανταποκρίνεται μέσα τους κύλινδροι, δημιουργούν εναλλασσόμενους κύκλους αναρρόφησης και εκκένωσης. Κατά τη διάρκεια του εγκεφαλικό επεισόδιο αναρρόφησης, τα έμβολα τραβούν υγρό στους θαλάμους κυλίνδρων. Κατά τη διάρκεια του Διαδρομή συμπίεσης, αναγκάζουν το υγρό έξω σε υψηλή πίεση. Η συντονισμένη Η κίνηση πολλαπλών εμβόλων εξασφαλίζει συνεχή, ομαλή ροή υγρού.
Βασικά στοιχεία και αρχιτεκτονική
Η καρδιά μιας αξονικής αντλίας εμβόλου αποτελείται πολλών κρίσιμων στοιχείων που εργάζονται σε τέλεια αρμονία. Το μπλοκ κυλίνδρων, ή βαρέλι, στεγάζει πολλαπλά έμβολα διατεταγμένα σε ένα ακριβές κυκλικό μοτίβο. Συνήθως, αυτές οι αντλίες διαθέτουν μεταξύ 5 και 11 έμβολα, με 7 ή 9 να είναι τα περισσότερα Κοινή για τη βέλτιστη ισορροπία μεταξύ της ομαλότητας της ροής και της μηχανικής πολυπλοκότητας.
Κάθε έμβολο συνδέεται με ένα μαξιλάρι παντόφλα μέσω σύνδεσης με μπάλα. Αυτή η ρύθμιση επιτρέπει στο έμβολο να ακολουθήσει Η γωνιακή κίνηση διατηρώντας τη σωστή σφράγιση μέσα στον κύλινδρο της. Ο Τα μαξιλαράκια παντόφλα βόλτα με μια πλάκα swash (σε σχέδια πλάκας) ή δακτύλιο έκκεντρου (Σχετικά με τα σχέδια άξονα), τα οποία μετατρέπουν την περιστροφική κίνηση του άξονα κίνησης στην παλινδρομική κίνηση που απαιτείται για την άντληση δράσης.
Η πλάκα βαλβίδας χρησιμεύει ως χρονισμός της αντλίας Μηχανισμός, με ακρίβεια τοποθετημένες θύρες εισόδου και εξόδου που ευθυγραμμίζονται με τους θαλάμους κυλίνδρων ακριβώς στις σωστές στιγμές. Υψηλής ακρίβειας Η κατασκευή εξασφαλίζει τέλειο χρονισμό μεταξύ της θέσης του εμβόλου και του λιμανιού ευθυγράμμιση, μεγιστοποίηση της ογκομετρικής απόδοσης ενώ ελαχιστοποιεί την πίεση παλμούς.
Δύο κύριες παραλλαγές σχεδιασμού
Οι αξονικές αντλίες εμβόλου έρχονται σε δύο πρωτεύοντα Διαμορφώσεις, το καθένα με ξεχωριστές αρχές και εφαρμογές λειτουργίας.
Σχεδιασμός πλάκας Swash
Ο σχεδιασμός της πλάκας swash αντιπροσωπεύει τα περισσότερα Κοινή διαμόρφωση αξονικής αντλίας εμβόλου. Σε αυτή τη ρύθμιση, τα έμβολα παραμένουν παράλληλα με τον άξονα κίνησης, ενώ τα μαξιλάρια παντόφλα τους έρχονται σε επαφή με ένα γωνιακό swash πλάκα. Καθώς το μπλοκ κυλίνδρου περιστρέφεται με τον άξονα κίνησης, ακολουθεί κάθε έμβολο Ένα σχήμα ημιτονοειδούς κίνησης που προσδιορίζεται από τη γωνία πλάκας Swash.
Όταν ένα έμβολο απομακρυνθεί από το swash Πλάκα, δημιουργεί αναρρόφηση που τραβά ρευστό μέσω της θύρας εισόδου στο θάλαμος κυλίνδρου. Καθώς η περιστροφή συνεχίζεται και το έμβολο προσεγγίζει το swash Πλάκα, συμπίεση συμβαίνει, αναγκάζοντας το υγρό μέσω της θύρας εξόδου στο Elevated πίεση. Η γωνία πλάκας Swash καθορίζει άμεσα το μήκος του εγκεφαλικού επεισοδίου εμβόλου, Και σε αντλίες μεταβλητού μετατόπισης, αυτή η γωνία μπορεί να ρυθμιστεί στη ροή ελέγχου τιμή.

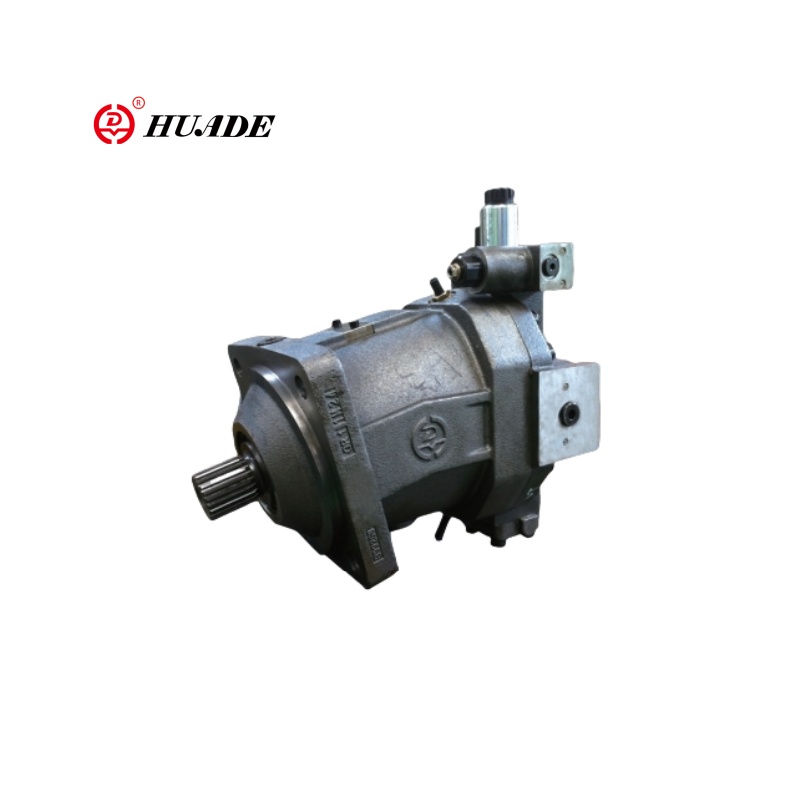

Σχεδιασμός άξονα λυγισμένου άξονα
Οι αντλίες λυγισμένου άξονα διαθέτουν πιο περίπλοκες αλλά ενδεχομένως πιο αποτελεσματική διαμόρφωση. Εδώ, το μπλοκ κυλίνδρου κάθεται σε ένα γωνία (συνήθως 15 έως 30 μοίρες) σε σχέση με τον άξονα κίνησης. Pistons Connect απευθείας στη φλάντζα κίνησης μέσω παγκόσμιων αρθρώσεων ή σφαιρικών συνδέσεων, Εξαλείφοντας την ανάγκη για τα μαξιλαράκια παντόφλα και τις πλάκες.
Αυτός ο σχεδιασμός προσφέρει πολλά πλεονεκτήματα, συμπεριλαμβανομένων υψηλότερων πιέσεων λειτουργίας, καλύτερη απόδοση σε υψηλές ταχύτητες και μειωμένα εξαρτήματα φθοράς. Ωστόσο, η αυξημένη μηχανική πολυπλοκότητα κάνει Αυτές οι αντλίες πιο ακριβές και προκλητικές για την κατασκευή, περιορίζοντας τη χρήση τους σε εξειδικευμένες εφαρμογές υψηλής απόδοσης.
Ο κύκλος άντλησης εξήγησε
Κατανόηση του πλήρους κύκλου άντλησης αποκαλύπτει πώς οι αξονικές αντλίες εμβόλου επιτυγχάνουν την εντυπωσιακή τους απόδοση Χαρακτηριστικά. Κάθε έμβολο υφίσταται τέσσερις ξεχωριστές φάσεις κατά τη διάρκεια κάθε Επανάσταση του άξονα κίνησης.
Κατά τη διάρκεια της φάσης αναρρόφησης, το έμβολο κινείται μακριά από την πλάκα βαλβίδας (σε σχέδια πλάκας swash) ή ακολουθεί τον άξονα άξονα Γεωμετρία για την αύξηση του όγκου του κυλίνδρου. Ο θάλαμος του κυλίνδρου συνδέεται με το θύρα εισόδου, δημιουργώντας ένα διαφορικό πίεσης που αντλεί υγρό στο θάλαμο. Ο σωστός σχεδιασμός εισόδου εξασφαλίζει επαρκή παροχή υγρού χωρίς σπηλαίωση, ακόμη και στο υψηλές ταχύτητες λειτουργίας.
Η φάση συμπίεσης αρχίζει να συνεχίζεται Η περιστροφή μετακινεί το έμβολο προς τη μέγιστη θέση του εγκεφαλικού επεισοδίου. Το θάλαμο του κυλίνδρου Αποσυνδέεται από τη θύρα εισόδου και αρχίζει να συνδέεται με τη θύρα εξόδου. Υγρό Η συμπίεση ξεκινά σταδιακά, επιτρέποντας την πίεση να κατασκευάζεται ομαλά χωρίς Ξαφνικά φορτία σοκ που θα μπορούσαν να βλάψουν τα εξαρτήματα της αντλίας.
Η μέγιστη συμπίεση συμβαίνει όταν το έμβολο φτάνει στην πλησιέστερη προσέγγισή του στην πλάκα βαλβίδας ή στο μέγιστο σημείο συμπίεσης Ο σχεδιασμός του άξονα του άξονα. Αυτή τη στιγμή, συμβαίνει η μέγιστη ανάπτυξη πίεσης και Ο θάλαμος του κυλίνδρου ευθυγραμμίζεται πλήρως με τη θύρα εξόδου για βέλτιστο υγρό εκπλήρωση.
Τέλος, η φάση απόρριψης ολοκληρώνει το Ο κύκλος καθώς το έμβολο αρχίζει το εγκεφαλικό επεισόδιο. Υπολειμματική πίεση στον κύλινδρο οι δυνάμεις του θαλάμου παραμένουν υγρό μέσω της θύρας εξόδου, ενώ το θάλαμο Σταδιακά αποσυνδέεται από την έξοδο και προετοιμάζεται να επανασυνδεθεί με την είσοδο για τον επόμενο κύκλο.
Τεχνολογία μεταβλητής μετατόπισης
Ένα από τα πιο αξιοσημείωτα χαρακτηριστικά πολλών Οι αξονικές αντλίες εμβόλου είναι η ικανότητά τους να μεταβάλλουν την εκτόπιση κατά τη λειτουργία. Αυτό Η ικανότητα παρέχει πρωτοφανή έλεγχο στα υδραυλικά συστήματα, επιτρέποντας ακριβής ρύθμιση ρυθμού ροής χωρίς να αλλάζετε την ταχύτητα κίνησης ή τη χρήση του στραγγαλισμού βαλβίδες που απορρίπτουν ενέργεια.
Σε μεταβλητές αντλίες πλάκας swash, σερβο Οι μηχανισμοί ρυθμίζουν τη γωνία πλάκας Swash με βάση τη ζήτηση συστήματος ή τον χειριστή εισαγωγή. Η αύξηση της γωνίας αυξάνει το μήκος και την αντλία του εμβόλου Η μετατόπιση, μειώνοντας τη γωνία μειώνει την απόδοση της ροής. Μερικά προχωρημένα Τα συστήματα μπορούν ακόμη και να αντιστρέψουν τη γωνία πλάκας swash, δημιουργώντας αντλίες που μπορούν να λειτουργούν ως κινητήρες ή παρέχουν δυνατότητες αντίστροφης ροής.
Τα συστήματα ελέγχου για μεταβλητή Οι αντλίες μετατόπισης κυμαίνονται από απλή χειροκίνητη ρύθμιση έως εξελιγμένα ηλεκτρονικά συστήματα ανατροφοδότησης. Τα χειριστήρια με αντιστάθμιση πίεσης προσαρμόζονται αυτόματα μετατόπιση για τη διατήρηση σταθερής πίεσης ανεξάρτητα από τη ζήτηση ροής, ενώ Τα συστήματα ανίχνευσης φορτίου βελτιστοποιούν την κατανάλωση ενέργειας με την αντιστοίχιση της εξόδου της αντλίας πραγματικές απαιτήσεις συστήματος.
Χαρακτηριστικά απόδοσης και Αιτήσεις
Οι αξονικές αντλίες εμβόλου excel σε εφαρμογές απαιτώντας υψηλή πίεση, ακριβή έλεγχο και αξιόπιστη λειτουργία. Τυπικός τους Οι πιέσεις λειτουργίας κυμαίνονται από 1.000 έως 10.000 psi ή υψηλότερα, με μερικές Εξειδικευμένα σχέδια ικανά να υπερβαίνουν τα 15.000 psi. Οι ρυθμοί ροής ποικίλλουν δραματικά με βάση τον εκτοπισμό και την ταχύτητα, από μερικά γαλόνια ανά λεπτό Εφαρμογές ακριβείας σε εκατοντάδες γαλόνια ανά λεπτό σε βιομηχανικά συστήματα.
Η αποτελεσματικότητα των καλά σχεδιασμένων αξονικών Οι αντλίες εμβόλου υπερβαίνουν συνήθως το 90%, καθιστώντας τις ιδανικές για κινητό εξοπλισμό όπου η κατανάλωση καυσίμου επηρεάζει άμεσα το λειτουργικό κόστος. Το συμπαγές τους μέγεθος Σε σχέση με την ικανότητα εξόδου τα καθιστά ιδιαίτερα πολύτιμα στα αεροσκάφη υδραυλικά, όπου οι περιορισμοί βάρους και χώρου είναι κρίσιμοι.
Ο εξοπλισμός κατασκευής αντιπροσωπεύει ίσως η μεγαλύτερη περιοχή εφαρμογής, όπου αυτές οι αντλίες τροφοδοτούν τα πάντα από τον εκσκαφέα Booms σε κομμάτια μπουλντόζα. Η δυνατότητα μεταβλητής μετατόπισης επιτρέπει Οι χειριστές για τον ακριβή έλεγχο της εφαρμογής της κίνησης διατηρώντας παράλληλα τη βέλτιστη Η απόδοση του κινητήρα σε διαφορετικές συνθήκες φορτίου.
Συντήρηση και μακροζωία
Η σωστή συντήρηση είναι ζωτικής σημασίας για μεγιστοποιώντας τη διάρκεια και την απόδοση της αντλίας του αξονικού εμβόλου. Η παραγωγή ακριβείας και οι στενές ανοχές που απαιτούνται για τη βέλτιστη λειτουργία κάνουν αυτές τις αντλίες ευαίσθητες σε μόλυνση και ακατάλληλες συνθήκες ρευστού. Διήθηση υψηλής ποιότητας, Τακτική ανάλυση υγρών και τήρηση των προδιαγραφών του κατασκευαστή για Τα επίπεδα υδραυλικού υγρού και τα επίπεδα καθαριότητας είναι απαραίτητα.
Σχέδια φθοράς συστατικών σε αξονικό έμβολο Οι αντλίες είναι προβλέψιμες και διαχειρίσιμες με σωστή συντήρηση. Μαξιλαράκια και Οι πλάκες Swash σε σχέδια πλάκας Swash βιώνουν τα υψηλότερα ποσοστά φθοράς λόγω Η συρόμενη επαφή τους κάτω από υψηλά φορτία. Οι σύγχρονες επικαλύψεις και τα υλικά έχουν Δραματικά εκτεταμένη ζωή των εξαρτημάτων, αλλά τακτική επιθεώρηση και έγκαιρη Η αντικατάσταση παραμένει σημαντική.
Τα εξελιγμένα συστήματα ελέγχου στο Οι μεταβλητές αντλίες μετατόπισης απαιτούν πρόσθετη προσοχή στο ηλεκτρονικό εξαρτήματα και καθαριότητα σερβο βαλβίδων. Τακτική βαθμονόμηση και σύστημα Τα διαγνωστικά βοηθούν στη διασφάλιση της βέλτιστης απόδοσης και στην πρόληψη δαπανηρών αποτυχιών.
