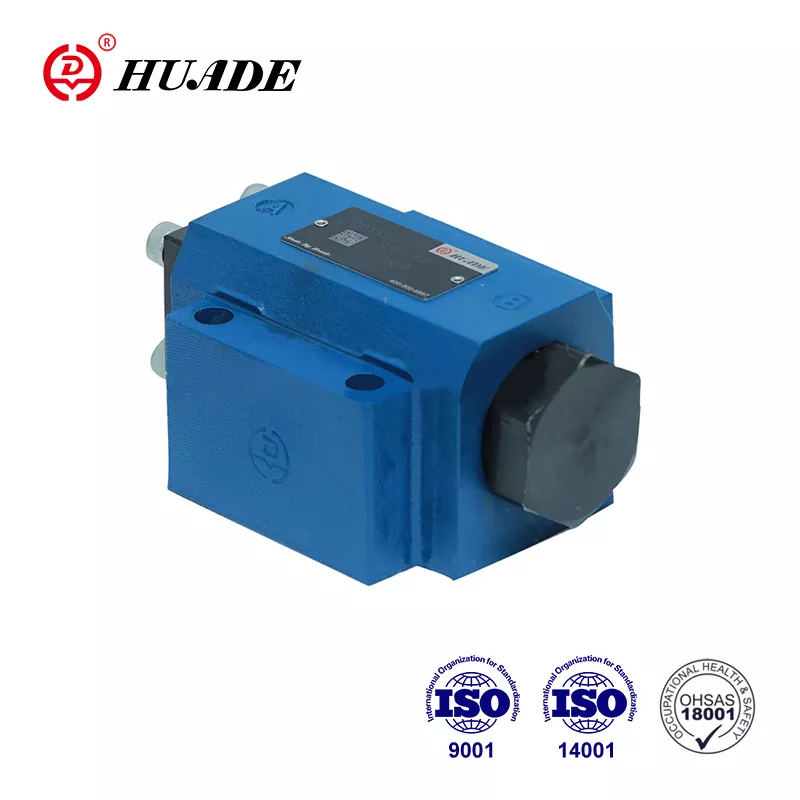

Όταν εργάζεστε με υδραυλικά συστήματα, ο έλεγχος της ροής του υγρού και προς τις δύο κατευθύνσεις είναι κρίσιμος για την ασφάλεια και την απόδοση. Η πιλοτική βαλβίδα αντεπιστροφής SV εξυπηρετεί αυτόν ακριβώς τον σκοπό, επιτρέποντας ελεύθερη ροή προς μία κατεύθυνση, ενώ εμποδίζει την αντίστροφη ροή μέχρι να δοθεί εντολή να ανοίξει. Αυτός ο έξυπνος σχεδιασμός βαλβίδων έχει καταστεί απαραίτητος στις σύγχρονες υδραυλικές εφαρμογές όπου η συγκράτηση του φορτίου και η ελεγχόμενη απελευθέρωση είναι απαραίτητη.
Η πιλοτική βαλβίδα αντεπιστροφής SV διαφέρει από τις τυπικές βαλβίδες αντεπιστροφής μέσω του μοναδικού μηχανισμού ελέγχου της. Ενώ οι παραδοσιακές βαλβίδες ελέγχου απλώς αποτρέπουν την αντίστροφη ροή, η έκδοση SV προσθέτει μια θύρα πιλοτικού ελέγχου που μπορεί να παρακάμψει τη λειτουργία μπλοκαρίσματος όταν χρειάζεται. Αυτή η φαινομενικά απλή προσθήκη μετατρέπει τη βαλβίδα από ένα παθητικό στοιχείο σε ένα ενεργό στοιχείο ελέγχου.
Κατανόηση του Βασικού Σχεδίου
Η πιλοτική βαλβίδα αντεπιστροφής SV αποτελείται από πολλά βασικά εξαρτήματα που συνεργάζονται. Η κύρια βαλβίδα σωλήνωσης χειρίζεται την κύρια διαδρομή ροής από τη θύρα Α στη θύρα Β. Όταν το υγρό ρέει προς αυτή την κατεύθυνση, η πίεση σπρώχνει το στόμιο ανοιχτό πάνω σε ένα ελαφρύ ελατήριο, επιτρέποντας σχεδόν απεριόριστη διέλευση. Η πτώση πίεσης είναι συνήθως περίπου 4 bar στα 100 λίτρα ανά λεπτό για μια τυπική βαλβίδα μεγέθους NG10.
Η αντίστροφη κατεύθυνση λέει μια διαφορετική ιστορία. Όταν αυξάνεται η πίεση στη θύρα Β, προσπαθώντας να ρέει πίσω προς τη θύρα Α, η θυρίδα εδράζεται σταθερά στην επιφάνεια σφράγισής της. Η πίεση του συστήματος πραγματικά βοηθά στη δημιουργία αυτής της σφράγισης, με το συμπιεσμένο ελατήριο να προσθέτει επιπλέον δύναμη. Αυτός ο σχεδιασμός επιτυγχάνει ρυθμούς διαρροής κάτω από 0,1 χιλιοστόλιτρα ανά λεπτό ακόμη και σε μέγιστη πίεση λειτουργίας 315 bar.
Ο πιλοτικός μηχανισμός ελέγχου χρησιμοποιεί τη θύρα X για να παρακάμψει τη λειτουργία αποκλεισμού. Όταν η πίεση του πιλότου φτάσει στο έμβολο ελέγχου, δημιουργεί αρκετή δύναμη για να σπρώξει το κύριο εξάρτημα από τη θέση του παρά την αντίθετη πίεση φορτίου. Η απαιτούμενη πίεση πιλότου συνήθως τρέχει περίπου 5 bar πάνω από την πίεση φορτίου για αξιόπιστο άνοιγμα.
Πώς οι περιοχές πίεσης καθορίζουν την απόδοση
Η αποτελεσματικότητα μιας πιλοτικής βαλβίδας αντεπιστροφής SV εξαρτάται σε μεγάλο βαθμό από τη σχέση μεταξύ των διαφορετικών περιοχών πίεσης μέσα στη βαλβίδα. Οι μηχανικοί ορίζουν αυτές τις περιοχές ως Α1 έως Α4, η καθεμία εξυπηρετεί έναν συγκεκριμένο σκοπό στην εξίσωση ισορροπίας δυνάμεων.
Η περιοχή A1 αντιπροσωπεύει την κύρια όψη του ανοίγματος που εκτίθεται στην πίεση φορτίου. Για μια βαλβίδα μεγέθους 10, αυτό έχει μέγεθος περίπου 1,33 τετραγωνικά εκατοστά. Η περιοχή Α2 δείχνει την πιλοτική επιφάνεια του κοψίματος, συνήθως το ένα τέταρτο του μεγέθους του Α1. Η περιοχή του εμβόλου ελέγχου Α3 πρέπει να είναι αρκετά μεγάλη ώστε να υπερνικήσει τις συνδυασμένες δυνάμεις από την πίεση φορτίου και την τάση του ελατηρίου, που συνήθως κυμαίνονται από 2 έως 3,8 τετραγωνικά εκατοστά για μικρότερες βαλβίδες.
Η ισορροπία δύναμης καθορίζει πότε ανοίγει η βαλβίδα. Η πίεση φορτίου πολλαπλασιαζόμενη με την πραγματική διαφορά επιφάνειας μεταξύ Α1 και Α2, συν τη δύναμη του ελατηρίου, πρέπει να υπερνικηθεί από την πίεση πιλότου που ενεργεί στην περιοχή Α3. Αυτή η μαθηματική σχέση εξασφαλίζει προβλέψιμη λειτουργία σε διάφορες συνθήκες φορτίου.
Δύο κύριοι τύποι διαμόρφωσης
Οι βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο διατίθενται σε διαμορφώσεις SV και SL, καθεμία από τις οποίες ταιριάζει σε διαφορετικές απαιτήσεις κυκλώματος. Ο τύπος SV διαθέτει εσωτερική δρομολόγηση αποστράγγισης όπου ο πιλοτικός θάλαμος αερίζεται πίσω στη θύρα Α. Αυτός ο συμπαγής σχεδιασμός λειτουργεί καλά όταν η θύρα Α συνδέεται με δεξαμενή ή χαμηλή πίεση, διατηρώντας την εγκατάσταση απλή και ελαχιστοποιώντας τις εξωτερικές συνδέσεις.
Η διαμόρφωση SL προσθέτει μια ξεχωριστή εξωτερική θύρα αποστράγγισης Υ. Αυτή η διάταξη αποδεικνύεται απαραίτητη όταν η θύρα Α ασκεί σημαντική πίεση που θα μπορούσε να παρεμποδίσει τη λειτουργία του πιλότου. Με τη δρομολόγηση της αποστράγγισης του θαλάμου ελέγχου ανεξάρτητα, η βαλβίδα λειτουργεί αξιόπιστα ακόμη και με προφορτωμένες ή υπό πίεση θύρες Α. Η δακτυλιοειδής περιοχή A4, μικρότερη από A3, καθορίζει την αποτελεσματική περιοχή ελέγχου στις βαλβίδες SL.
Η επιλογή μεταξύ SV και SL εξαρτάται από τον σχεδιασμό του κυκλώματος σας. Εάν η θύρα Α παραμένει κοντά στην ατμοσφαιρική πίεση, συνήθως αρκεί η απλούστερη έκδοση SV. Όταν η θύρα Α βλέπει σημαντική πίεση ή συνδέεται με άλλο εξάρτημα υπό πίεση, η διαμόρφωση SL αποτρέπει ανεπιθύμητες παρεμβολές πιλότου.
Το χαρακτηριστικό αποσυμπίεσης
Οι τυπικές βαλβίδες ελέγχου που λειτουργούν με πιλότο μπορούν να δημιουργήσουν σημαντικές αιχμές πίεσης όταν ανοίγουν υπό υψηλό φορτίο. Η ξαφνική απελευθέρωση της παγιδευμένης πίεσης προκαλεί υδραυλικό σοκ που πιέζει τα εξαρτήματα και δημιουργεί θόρυβο. Για την αντιμετώπιση αυτού του ζητήματος, οι κατασκευαστές ανέπτυξαν την παραλλαγή αποσυμπίεσης τύπου Α.
Ο μηχανισμός αποσυμπίεσης ενσωματώνει μια μικρή σφαιρική βαλβίδα που ανοίγει ελαφρώς πριν από την κύρια βαλβίδα. Αυτό επιτρέπει την ελεγχόμενη μείωση της πίεσης στον όγκο ελέγχου, περιορίζοντας συνήθως την πτώση πίεσης κάτω από 50 bar. Για μια βαλβίδα μεγέθους 10, ο όγκος ελέγχου είναι περίπου 2,5 κυβικά εκατοστά, τα οποία πρέπει να αποσυμπιεστούν πριν από το πλήρες άνοιγμα.
Η διαδικασία αποσυμπίεσης προσθέτει μια σύντομη καθυστέρηση στην απόκριση της βαλβίδας, αλλά μειώνει σημαντικά την καταπόνηση του συστήματος. Οι εφαρμογές που περιλαμβάνουν μεγάλους κυλίνδρους ή φορτία υψηλής αδράνειας επωφελούνται ιδιαίτερα από αυτό το χαρακτηριστικό. Η αντιστάθμιση μεταξύ χρόνου απόκρισης και ομαλής λειτουργίας απαιτεί προσεκτική εξέταση κατά τη σχεδίαση του συστήματος.
Εύρος μεγέθους και χωρητικότητα ροής
Η πιλοτική σειρά βαλβίδων αντεπιστροφής SV εκτείνεται από το μέγεθος 06 έως το 32, σύμφωνα με τα πρότυπα ISO 5781. Κάθε χαρακτηρισμός μεγέθους αντιστοιχεί περίπου στην ονομαστική διάμετρο θύρας σε χιλιοστά διαιρούμενη με περίπου 1,6. Αυτή η τυποποίηση βοηθά τους μηχανικούς να εκτιμήσουν γρήγορα τη χωρητικότητα της βαλβίδας και τις απαιτήσεις στερέωσης.
Οι βαλβίδες μεγέθους 06 και 10 χειρίζονται ροές έως και 150 λίτρα ανά λεπτό, με βάρος μεταξύ 0,8 και 1,8 κιλών. Αυτές οι συμπαγείς μονάδες ταιριάζουν σε στενούς χώρους ενώ παρέχουν αξιόπιστη συγκράτηση του φορτίου για μικρούς έως μεσαίους κυλίνδρους. Ο μέτριος όγκος ελέγχου από 1,2 έως 2,5 κυβικά εκατοστά επιτρέπει γρήγορους χρόνους απόκρισης.
Τα μεσαία μεγέθη 16 και 20 παρέχουν ροές από 150 έως 300 λίτρα ανά λεπτό. Οι φυσικές διαστάσεις αυξάνονται ανάλογα, με βαλβίδες μεγέθους 20 να ζυγίζουν περίπου 7,8 κιλά. Οι μεγαλύτεροι όγκοι ελέγχου από 5 έως 10,8 κυβικά εκατοστά απαιτούν περισσότερο λάδι πιλότου, αλλά χειρίζονται αναλογικά μεγαλύτερες δυνάμεις ροής.
Οι βαλβίδες μεγέθους 25 και 32 εξυπηρετούν εφαρμογές βαρέως τύπου με χωρητικότητα ροής που φτάνει τα 550 λίτρα ανά λεπτό. Αυτές οι σημαντικές βαλβίδες ζυγίζουν 8 έως 12 κιλά και απαιτούν στιβαρή τοποθέτηση. Οι όγκοι ελέγχου από 12 έως 19,27 κυβικά εκατοστά εξασφαλίζουν επαρκή πιλοτική δύναμη ακόμη και έναντι της μέγιστης πίεσης φορτίου.
Θέματα εγκατάστασης

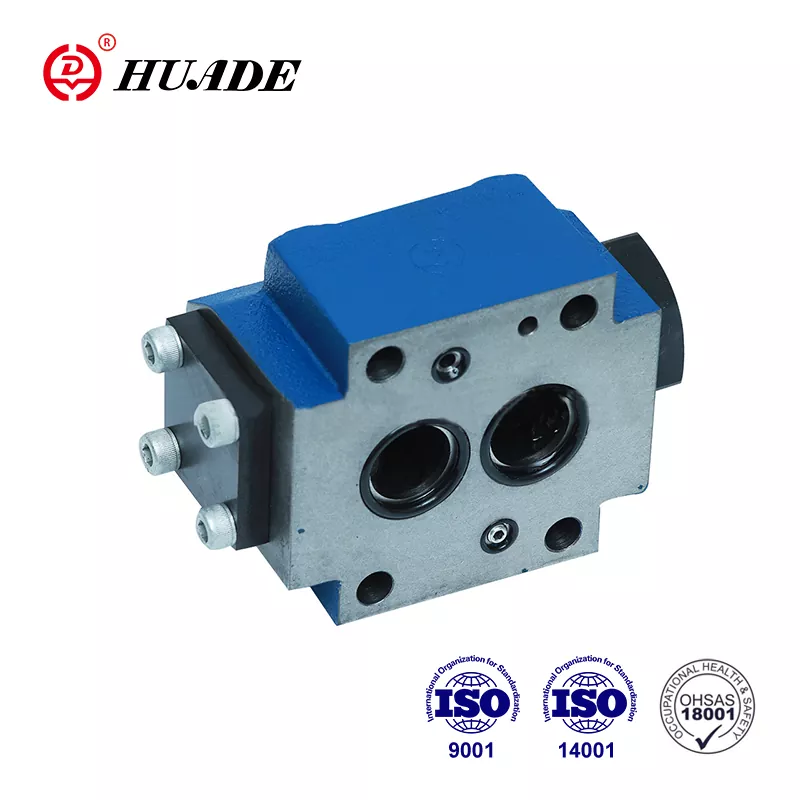

Η σωστή τοποθέτηση εξασφαλίζει μεγάλη διάρκεια ζωής και αξιόπιστη λειτουργία. Η πιλοτική βαλβίδα αντεπιστροφής SV συνήθως τοποθετείται σε μια υποπλάκα σύμφωνα με τα πρότυπα διεπαφής ISO 5781. Η επιφάνεια στερέωσης απαιτεί μέγιστη τραχύτητα 1 μικρομέτρου για την αποφυγή διαδρομών διαρροής γύρω από τη φλάντζα στεγανοποίησης.
Τα μπουλόνια στερέωσης πρέπει να σφίγγονται σωστά για να επιτευχθεί σωστή στεγανοποίηση χωρίς παραμόρφωση του σώματος της βαλβίδας. Οι τυπικές προδιαγραφές απαιτούν 75 newton-μέτρα με συντελεστή τριβής 0,14. Οι βαλβίδες μεγέθους 10 χρησιμοποιούν τέσσερα μπουλόνια M10 μήκους 50 χιλιοστών, ενώ το μέγεθος 32 απαιτεί έξι μπουλόνια M10 μήκους 85 χιλιοστών. Η ανομοιόμορφη κατανομή της ροπής μπορεί να παραμορφώσει την επιφάνεια στερέωσης και να θέσει σε κίνδυνο την ακεραιότητα της στεγανοποίησης.
Ο προσανατολισμός γενικά δεν έχει σημασία για τις βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο, καθώς βασίζονται στις δυνάμεις πίεσης και όχι στη βαρύτητα. Ωστόσο, η θέση τοποθέτησης θα πρέπει να επιτρέπει την εύκολη πρόσβαση στα χαρακτηριστικά προσαρμογής εάν υπάρχουν. Λάβετε υπόψη τη θέση των θυρών πιλότου και αποστράγγισης όταν σχεδιάζετε συνδέσεις σωληνώσεων για να ελαχιστοποιήσετε τη δρομολόγηση της εξωτερικής γραμμής.
Απαιτήσεις Υδραυλικών Υγρών
Η πιλοτική βαλβίδα αντεπιστροφής SV λειτουργεί αξιόπιστα με τυπικά υδραυλικά λιπαντικά με βάση τα ορυκτά που πληρούν τις προδιαγραφές HL ή HLP. Το λειτουργικό ιξώδες κυμαίνεται από 2,8 έως 500 τετραγωνικά χιλιοστά ανά δευτερόλεπτο, αν και η βέλτιστη απόδοση εμφανίζεται μεταξύ 16 και 46 centistokes στους 40 βαθμούς Κελσίου. Το χαμηλότερο ιξώδες μειώνει την πτώση πίεσης αλλά μπορεί να αυξήσει τη διαρροή, ενώ το υψηλότερο ιξώδες κάνει το αντίθετο.
Τα όρια θερμοκρασίας εξαρτώνται από τα υλικά στεγανοποίησης. Οι τυπικές σφραγίδες από καουτσούκ νιτριλίου ανέχονται μείον 30 έως συν 80 βαθμούς Κελσίου, κατάλληλες για τα περισσότερα βιομηχανικά περιβάλλοντα. Οι εφαρμογές που περιλαμβάνουν υψηλές θερμοκρασίες ή συνθετικά υγρά επωφελούνται από σφραγίδες φθοράνθρακα, οι οποίες χειρίζονται μείον 20 έως συν 80 μοίρες ενώ αντιστέκονται σε επιθετικά μέσα. Τα βιοαποδομήσιμα υγρά όπως το HETG συχνά απαιτούν και σφραγίδες φθοράνθρακα.
Η καθαριότητα του υγρού επηρεάζει άμεσα τη διάρκεια ζωής και την αξιοπιστία της βαλβίδας. Το συνιστώμενο επίπεδο μόλυνσης του ISO 4406 20/18/15 σημαίνει όχι περισσότερα από 5000 σωματίδια ανά χιλιοστόλιτρο πάνω από 4 μικρόμετρα, 1300 πάνω από 6 μικρόμετρα και 320 πάνω από 14 μικρόμετρα. Το σωστό φιλτράρισμα σύμφωνα με το πρότυπο RE 50070 της Bosch Rexroth διατηρεί αυτά τα όρια και αποτρέπει την πρόωρη φθορά.
Κοινά σενάρια εφαρμογής
Ο κατασκευαστικός εξοπλισμός αντιπροσωπεύει μια από τις μεγαλύτερες αγορές βαλβίδων αντεπιστροφής που λειτουργούν με πιλότο. Οι κύλινδροι μπούμας εκσκαφέα απαιτούν αξιόπιστη συγκράτηση του φορτίου για την αποφυγή πτώσης του βραχίονα όταν ο χειριστής αφήνει τα χειριστήρια. Μια πιλοτική βαλβίδα ελέγχου SV που είναι εγκατεστημένη σε κάθε θύρα κυλίνδρου παρέχει αυτή τη λειτουργία ασφαλείας. Όταν ο χειριστής ενεργοποιεί το μοχλό ελέγχου, η πίεση του πιλότου από τη βαλβίδα κατεύθυνσης ανοίγει τις βαλβίδες αντεπιστροφής, επιτρέποντας το ελεγχόμενο κατέβασμα.
Οι μηχανές χύτευσης με έγχυση χρησιμοποιούν αυτές τις βαλβίδες για τη στερέωση κυλίνδρων σύσφιξης καλουπιού. Οι τεράστιες δυνάμεις που εμπλέκονται, που συχνά υπερβαίνουν τα 100 kilonewton, απαιτούν διατήρηση του φορτίου μηδενικής διαρροής. Δύο βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο σε πλεονάζουσα διαμόρφωση πληρούν την κατηγορία ασφαλείας 3 σύμφωνα με τα πρότυπα EN ISO 13849. Εάν η μία βαλβίδα αποτύχει, η δεύτερη διατηρεί υποστήριξη φορτίου έως ότου η συντήρηση μπορέσει να αντιμετωπίσει το πρόβλημα.
Οι εφαρμογές ανυψωτικού εξοπλισμού συνδυάζουν βαλβίδες ελέγχου που λειτουργούν με πιλότο με βαλβίδες ελέγχου ροής για ομαλή κάθοδο φορτίου. Η βαλβίδα αντεπιστροφής αποτρέπει την ανεξέλεγκτη πτώση, ενώ μια ξεχωριστή βαλβίδα γκαζιού μετρά τον ρυθμό απελευθέρωσης. Αυτή η διάταξη ικανοποιεί τις απαιτήσεις ANSI B30.5 για συστήματα ασφαλείας γερανών και ανυψωτικών μηχανημάτων. Το πιλοτικό σήμα προέρχεται από τη βαλβίδα ελέγχου του χειριστή, διασφαλίζοντας ότι η συνειδητή ενέργεια προηγείται κάθε κίνησης χαμηλώματος.
Χαρακτηριστικά Απόδοσης
Η πτώση πίεσης μέσω μιας πιλοτικής βαλβίδας αντεπιστροφής SV στην κατεύθυνση ελεύθερης ροής ποικίλλει ανάλογα με το μέγεθος και τον ρυθμό ροής. Μια βαλβίδα μεγέθους 32 που διέρχεται 400 λίτρα ανά λεπτό δείχνει συνήθως περίπου 20 bar απώλεια πίεσης. Αυτή η σχετικά χαμηλή αντίσταση καθιστά τη βαλβίδα αποτελεσματική κατά τη διάρκεια της κανονικής λειτουργίας όταν τα φορτία συχνά ανακυκλώνονται πάνω-κάτω.
Ο λόγος πίεσης πιλότου καθορίζει τα χαρακτηριστικά ελέγχου. Για βαλβίδες χωρίς αποσυμπίεση, η πίεση πιλότου πρέπει να είναι ίση με την πίεση φορτίου συν 2 έως 5 bar για να διασφαλίζεται το άνοιγμα. Οι εκδόσεις αποσυμπίεσης παρουσιάζουν μεγαλύτερη διακύμανση, με ζώνη διασποράς συν ή πλην 10 bar ανάλογα με τον ρυθμό ροής και την κατάσταση της βαλβίδας. Αυτή η διακύμανση αντικατοπτρίζει τη διαδικασία σταδιακού ανοίγματος καθώς η σφαιρική βαλβίδα αιμορραγεί την πίεση πριν κινηθεί η κύρια βαλβίδα.
Ο χρόνος απόκρισης έχει σημασία σε εφαρμογές που απαιτούν γρήγορη απελευθέρωση φορτίου. Η χρονική καθυστέρηση μεταξύ της εφαρμογής πιλοτικής πίεσης και της επίτευξης πλήρους ροής εξαρτάται από τον όγκο ελέγχου και την ικανότητα ροής πιλότου. Οι μικρότερες βαλβίδες αποκρίνονται σε λιγότερο από 50 χιλιοστά του δευτερολέπτου, ενώ οι μεγαλύτερες μονάδες μπορεί να απαιτούν 100 έως 200 χιλιοστά του δευτερολέπτου. Η προσθήκη αποσυμπίεσης αυξάνει ελαφρώς αυτούς τους χρόνους, αλλά παραμένει αποδεκτός για τις περισσότερες βιομηχανικές χρήσεις.
Επιλογές πίεσης πυρόλυσης
Η προφόρτιση ελατηρίου σε μια πιλοτική βαλβίδα αντεπιστροφής SV καθορίζει την πίεση ρωγμής στην κατεύθυνση ελεύθερης ροής. Οι κατασκευαστές προσφέρουν συνήθως τέσσερις τυπικές επιλογές: 1,5, 3, 6 και 10 bar για μικρότερα μεγέθη ή 2,5, 5, 7,5 και 10 bar για μεγαλύτερες βαλβίδες. Αυτό το ρυθμιζόμενο χαρακτηριστικό επιτρέπει την αντιστοίχιση της βαλβίδας με συγκεκριμένες απαιτήσεις κυκλώματος.
Οι χαμηλότερες πιέσεις ρωγμών ελαχιστοποιούν την απώλεια ενέργειας κατά την κανονική λειτουργία, αλλά μπορεί να επιτρέψουν ελαφρά οπισθοδιαρροή υπό υψηλό φορτίο. Οι εφαρμογές που δίνουν προτεραιότητα στην απόδοση έναντι της απόλυτης απόδοσης στεγανοποίησης συχνά καθορίζουν ρυθμίσεις 1,5 ή 2,5 bar. Η μειωμένη δύναμη ελατηρίου σημαίνει επίσης λιγότερη πίεση πιλότου που απαιτείται για να ανοίξει η βαλβίδα αντίστροφα.
Οι υψηλότερες πιέσεις ρωγμών βελτιώνουν τη στεγανοποίηση υπό ακραίες συνθήκες και αποτρέπουν το ακούσιο άνοιγμα από τις διακυμάνσεις της πίεσης. Ο βαρύς κατασκευαστικός εξοπλισμός και οι κρίσιμες για την ασφάλεια εφαρμογές χρησιμοποιούν συχνά ρυθμίσεις 6 ή 10 bar. Η ισχυρότερη δύναμη ελατηρίου παρέχει πρόσθετη ασφάλεια έναντι αστοχίας στεγανοποίησης, αλλά αυξάνει τόσο την πτώση πίεσης προς τα εμπρός όσο και την απαιτούμενη πίεση πιλότου.
Σύγκριση με εναλλακτικούς τύπους βαλβίδων
Οι απλές βαλβίδες αντεπιστροφής κοστίζουν σημαντικά λιγότερο από τις εκδόσεις που λειτουργούν πιλοτικά, αλλά δεν διαθέτουν δυνατότητα ανάστροφου ανοίγματος. Οι ρυθμοί διαρροής τους από 5 έως 10 χιλιοστόλιτρα ανά λεπτό υπό φορτίο αποδεικνύονται απαράδεκτοι για εφαρμογές που απαιτούν μακροπρόθεσμη διατήρηση θέσης. Η πιλοτική βαλβίδα αντεπιστροφής SV βελτιώνει την απόδοση διαρροής κατά έναν παράγοντα πενήντα, ενώ προσθέτει λειτουργία ελεγχόμενης απελευθέρωσης.
Οι βαλβίδες αντιστάθμισης προσφέρουν παρόμοια συγκράτηση φορτίου με ενσωματωμένη ανακούφιση πίεσης και έλεγχο ροής. Αυτές οι βαλβίδες λειτουργούν καλά για υπέρβαση φορτίων όπως κάθετοι κύλινδροι όπου η βαρύτητα βοηθά την κίνηση. Ωστόσο, συνήθως κοστίζουν περισσότερο από τις βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο και εισάγουν πρόσθετη πτώση πίεσης και προς τις δύο κατευθύνσεις. Η πιλοτική βαλβίδα αντεπιστροφής SV υπερέχει όταν η ελεύθερη ροή προς μία κατεύθυνση είναι σημαντική.
Οι βαλβίδες αντεπιστροφής που λειτουργούν με διπλό πιλότο παρέχουν περιττή συγκράτηση του φορτίου για κρίσιμες για την ασφάλεια εφαρμογές. Κάθε βαλβίδα μπορεί να υποστηρίξει ανεξάρτητα το πλήρες φορτίο, ικανοποιώντας υψηλότερες κατηγορίες ασφαλείας. Το αυξημένο κόστος και η πολυπλοκότητα έχουν νόημα μόνο όταν οι κανονισμοί ή η αξιολόγηση κινδύνου απαιτούν πλεονασμό. Οι βαλβίδες αντεπιστροφής που λειτουργούν με ένα πιλότο αρκούν για τις περισσότερες βιομηχανικές εφαρμογές όταν έχουν το κατάλληλο μέγεθος και συντηρούνται.
Διαδικασία ταξινόμησης και επιλογής
Ο προσδιορισμός του σωστού μεγέθους SV βαλβίδας αντεπιστροφής που λειτουργεί με πιλότο ξεκινά με τις απαιτήσεις ροής. Υπολογίστε τη μέγιστη παροχή μέσω της βαλβίδας και προς τις δύο κατευθύνσεις, συμπεριλαμβανομένων τυχόν ταυτόχρονων λειτουργιών. Επιλέξτε ένα μέγεθος βαλβίδας που χειρίζεται αυτή τη ροή με αποδεκτή πτώση πίεσης, συνήθως κάτω από 20 bar για την κατεύθυνση ελεύθερης ροής.
Βεβαιωθείτε ότι η πίεση εργασίας παραμένει εντός της μέγιστης τιμής 315 bar της βαλβίδας. Συμπεριλάβετε παράγοντες ασφαλείας και λάβετε υπόψη τις αιχμές της πίεσης από το γρήγορο κλείσιμο της βαλβίδας ή το νεκρό σημείο της αντλίας. Η πιλοτική πηγή πίεσης πρέπει να αποδίδει αξιόπιστα τουλάχιστον 5 bar πάνω από τη μέγιστη πίεση φορτίου για να διασφαλίζεται η σταθερή απόδοση ανοίγματος.
Επιλέξτε μεταξύ των διαμορφώσεων SV και SL με βάση τις συνθήκες της θύρας Α. Εάν αυτή η θύρα συνδέεται με τη δεξαμενή ή παραμένει χωρίς πίεση, η απλούστερη σχεδίαση SV λειτουργεί καλά. Όταν η θύρα Α φέρει σημαντική πίεση ή τροφοδοτεί άλλα εξαρτήματα, καθορίστε την έκδοση SL με εξωτερική αποστράγγιση. Περάστε τη θύρα Y στη δεξαμενή μέσω σωληνώσεων επαρκούς μεγέθους.
Αποφασίστε εάν η αποσυμπίεση είναι απαραίτητη αξιολογώντας το πιθανό σοκ πίεσης. Συστήματα με μεγάλους εγκλωβισμένους όγκους ή ευαίσθητα εξαρτήματα επωφελούνται από την έκδοση τύπου Α. Η μικρή καθυστέρηση απόκρισης σπάνια προκαλεί προβλήματα σε τυπικούς βιομηχανικούς κύκλους. Οι τυπικές εκδόσεις χωρίς αποσυμπίεση κοστίζουν λιγότερο και ανταποκρίνονται ταχύτερα για εφαρμογές όπου η φόρτωση κραδασμών δεν προκαλεί ανησυχία.
Ανάγνωση Κωδικών Παραγγελίας
Οι κατασκευαστές χρησιμοποιούν συστηματικούς κωδικούς ονομασίας για να προσδιορίσουν τις διαμορφώσεις βαλβίδων αντεπιστροφής που λειτουργούν με πιλότο. Ένας τυπικός κωδικός όπως ο SV 10 PA1-4X αναλύεται σε διακριτά στοιχεία. Τα πρώτα γράμματα υποδεικνύουν τον τύπο βαλβίδας, SV για εσωτερική αποστράγγιση ή SL για εξωτερική. Ο αριθμός που ακολουθεί δείχνει τον προσδιορισμό μεγέθους, σε αυτήν την περίπτωση 10.
Η επόμενη θέση αποκαλύπτει το στυλ τοποθέτησης, με το P να δείχνει την υποπλάκα και το G να σημαίνει θύρες με σπείρωμα. Το γράμμα Α εμφανίζεται όταν περιλαμβάνεται η αποσυμπίεση, διαφορετικά αυτή η θέση είναι κενή. Ο αριθμός αντιπροσωπεύει την επιλογή πίεσης ρωγμής από το 1 έως το 4, που αντιστοιχεί σε αυξανόμενες επιλογές προφόρτισης ελατηρίου.
Το επίθημα 4X προσδιορίζει την τρέχουσα γενιά σειράς, υποδεικνύοντας βελτιώσεις σχεδιασμού και ενημερωμένες προδιαγραφές. Μια τελική κάθετο συχνά προηγείται πρόσθετων επιλογών όπως το υλικό στεγανοποίησης, με το V να δηλώνει φθοράνθρακα αντί για τυπικό νιτρίλιο. Η κατανόηση αυτών των κωδικών βοηθά στην ακριβή επικοινωνία των απαιτήσεων με τους προμηθευτές και διασφαλίζει τη λήψη της σωστής διαμόρφωσης.
Απαιτήσεις Συντήρησης
Η τακτική επιθεώρηση διατηρεί αξιόπιστη λειτουργία των βαλβίδων αντεπιστροφής που λειτουργούν με πιλότο. Κάθε 5000 ώρες λειτουργίας, ελέγξτε τα επίπεδα μόλυνσης του υδραυλικού υγρού και αντικαταστήστε τα στοιχεία φίλτρου εάν η καθαριότητα υπερβαίνει το ISO 4406 20/18/15. Η υποβαθμισμένη ποιότητα υγρού επιταχύνει τη φθορά της στεγανοποίησης και επιτρέπει στα λειαντικά σωματίδια να καταστρέψουν τις επιφάνειες καθίσματος.
Η εξωτερική διαρροή γύρω από το σώμα της βαλβίδας συνήθως υποδηλώνει υποβάθμιση της στεγανοποίησης που απαιτεί αντικατάσταση. Η εσωτερική διαρροή εμφανίζεται ως σταδιακή μετατόπιση φορτίου όταν η βαλβίδα πρέπει να κρατήσει τη θέση της. Αφαιρέστε και αποσυναρμολογήστε τη βαλβίδα για να επιθεωρήσετε την επιφάνεια έδρασης της θήκης για φθορά ή μόλυνση. Το ελαφρύ γυάλισμα μπορεί να αποκαταστήσει τη σφράγιση σε μικρές φθορές, αλλά η βαθειά βαθμολόγηση απαιτεί αντικατάσταση του παπουτσιού.
Τα προβλήματα ελέγχου πιλότου εκδηλώνονται ως αργό άνοιγμα ή αδυναμία απελευθέρωσης φορτίων. Βεβαιωθείτε ότι η επαρκής πίεση πιλότου φτάνει στη θύρα X χρησιμοποιώντας ένα μανόμετρο κατά τη λειτουργία. Η χαμηλή πίεση μπορεί να οφείλεται σε μικρότερο μέγεθος πιλοτικών γραμμών, υπερβολικό μήκος ή περιορισμούς. Επιθεωρήστε το έμβολο πιλότου και το έμβολο ελέγχου για μόλυνση ή ζημιά που θα μπορούσε να προκαλέσει δέσιμο.
Αντιμετώπιση προβλημάτων κοινών προβλημάτων
Όταν μια βαλβίδα ελέγχου SV που λειτουργεί με πιλότο διαρρέει προς την κατεύθυνση μπλοκαρίσματος, αξίζει να διερευνηθούν αρκετές αιτίες. Τα σωματίδια ρύπανσης που έχουν τοποθετηθεί μεταξύ της θήκης και του καθίσματος εμποδίζουν το πλήρες κλείσιμο. Το ξέπλυμα του συστήματος με καθαρό λάδι μερικές φορές απομακρύνει τα υπολείμματα, αλλά μπορεί να χρειαστεί αποσυναρμολόγηση και σχολαστικός καθαρισμός. Επαληθεύστε ότι το φιλτράρισμα υγρού πληροί τις προδιαγραφές για να αποτρέψετε την επανεμφάνιση.
Η φθορά του καθίσματος από την επαναλαμβανόμενη πρόσκρουση ή τη σπηλαίωση δημιουργεί διαδρομές διαρροής που δεν μπορεί να διορθώσει ο καθαρισμός. Εξετάστε τις επιφάνειες καθίσματος κατά τη συντήρηση για σημάδια διάβρωσης ή μηχανικής βλάβης. Τα εξαρτήματα αντικατάστασης καθίσματος είναι διαθέσιμα για τις περισσότερες βαλβίδες, αν και η εκτεταμένη ζημιά μπορεί να απαιτεί πλήρη αντικατάσταση της βαλβίδας. Η εγκατάσταση βαλβίδων τύπου αποσυμπίεσης μειώνει τις δυνάμεις κρούσης που προκαλούν πρόωρη φθορά.
Οι βαλβίδες που δεν ανοίγουν παρά την επαρκή πίεση του πιλότου συχνά υποφέρουν από μόλυνση που δεσμεύει το έμβολο ελέγχου. Ο σχηματισμός λάσπης από την αποικοδόμηση του υγρού ή την κατάποση βρωμιάς μπορεί να περιορίσει την κίνηση του εμβόλου. Η πλήρης αποσυναρμολόγηση με καθαρισμό με διαλύτη συνήθως αποκαθιστά τη λειτουργία. Εξετάστε το ενδεχόμενο να βελτιώσετε το φιλτράρισμα του υγρού και να μειώσετε τα διαστήματα αλλαγής για να αποτρέψετε τη συσσώρευση μόλυνσης.
Ζητήματα ασφάλειας
Η πιλοτική βαλβίδα αντεπιστροφής SV εξυπηρετεί κρίσιμες λειτουργίες ασφαλείας σε πολλές εφαρμογές. Η αστοχία μπορεί να οδηγήσει σε ανεξέλεγκτη κάθοδο φορτίου, ζημιά στον εξοπλισμό ή τραυματισμό του χειριστή. Τα κρίσιμα για την ασφάλεια κυκλώματα θα πρέπει να ενσωματώνουν πλεονάζουσες βαλβίδες ή εφεδρικά συστήματα σύμφωνα με τα ισχύοντα πρότυπα όπως το EN ISO 13849 για την ασφάλεια των μηχανημάτων.
Η τακτική λειτουργική δοκιμή επαληθεύει τη σωστή λειτουργία υπό πραγματικές συνθήκες φορτίου. Αυτό περιλαμβάνει το ποδήλατο του φορτίου κατά την παρακολούθηση για ολίσθηση ή απροσδόκητη κίνηση. Καταγράψτε τα αποτελέσματα των δοκιμών και διερευνήστε τυχόν ανωμαλίες πριν επιστρέψετε τον εξοπλισμό σε λειτουργία. Αντικαταστήστε τις βαλβίδες που παρουσιάζουν υποβαθμισμένη απόδοση πριν συμβεί πλήρης αστοχία.
Η απώλεια πίεσης πιλότου παρουσιάζει σημαντικό κίνδυνο, καθώς θα μπορούσε να επιτρέψει ακούσια απελευθέρωση φορτίου. Σχεδιάστε κυκλώματα για να διασφαλίσετε ότι η πίεση του πιλότου παραμένει διαθέσιμη κατά τη διάρκεια όλων των κανονικών λειτουργιών. Εξετάστε το ενδεχόμενο χρήσης χωριστών πιλοτικών πηγών πίεσης ανεξάρτητες από το κύριο σύστημα για πρόσθετη αξιοπιστία. Τοποθετήστε διακόπτες πίεσης για να ειδοποιεί τους χειριστές όταν η πίεση του πιλότου πέσει κάτω από τα ασφαλή ελάχιστα.
Οικονομικές Θεωρήσεις
Η πιλοτική βαλβίδα αντεπιστροφής SV κοστίζει περίπου δύο έως τρεις φορές περισσότερο από τις απλές βαλβίδες αντεπιστροφής, αλλά προσφέρει σημαντικά καλύτερη απόδοση. Αυτό το premium τιμής αγοράζει ακριβή έλεγχο, ελάχιστη διαρροή και εκτεταμένη διάρκεια ζωής. Για εφαρμογές που απαιτούν αξιόπιστη συγκράτηση φορτίου, το αυξημένο κόστος αντιπροσωπεύει καλή επένδυση σε σύγκριση με εναλλακτικές λύσεις.
Τα μεγαλύτερα μεγέθη βαλβίδων δείχνουν μεγαλύτερες διαφορές τιμής. Μια βαλβίδα μεγέθους 32 με αποσυμπίεση και εξωτερική αποστράγγιση μπορεί να υπερβεί το δεκαπλάσιο του κόστους μιας βασικής βαλβίδας αντεπιστροφής ίδιου μεγέθους. Ωστόσο, ο πιλοτικός σχεδιασμός μπορεί να εξαλείψει την ανάγκη για πρόσθετα εξαρτήματα όπως βαλβίδες αντιστάθμισης ή ξεχωριστούς μηχανισμούς ασφάλισης. Αξιολογήστε το συνολικό κόστος του συστήματος και όχι τις τιμές μεμονωμένων εξαρτημάτων.
Η ενεργειακή απόδοση επηρεάζει το λειτουργικό κόστος κατά τη διάρκεια ζωής της βαλβίδας. Η χαμηλή πτώση πίεσης στην κατεύθυνση ελεύθερης ροής μειώνει την κατανάλωση ενέργειας σε σύγκριση με πολλές εναλλακτικές λύσεις. Η μείωση της πίεσης του συστήματος κατά 5 bar στα 100 λίτρα ανά λεπτό εξοικονομεί περίπου 100 watt συνεχώς. Αυτές οι εξοικονομήσεις συσσωρεύονται σημαντικά σε εφαρμογές που κάνουν συχνά ποδήλατο.
Περιβαλλοντική προσαρμοστικότητα
Οι σύγχρονες βαλβίδες ελέγχου που λειτουργούν με πιλότο φιλοξενούν βιοδιασπώμενα υδραυλικά υγρά που κερδίζουν δημοτικότητα για την προστασία του περιβάλλοντος. Τα υγρά που πληρούν τις προδιαγραφές HETG (με βάση το φυτικό έλαιο) απαιτούν σφραγίδες φθοράνθρακα αντί για τυπικό νιτρίλιο. Αυτή η συμβατότητα επιτρέπει λειτουργίες με περιβαλλοντική συνείδηση χωρίς να θυσιάζεται η απόδοση ή η αξιοπιστία.
Οι ακραίες θερμοκρασίες επηρεάζουν τη λειτουργία της βαλβίδας μέσω των αλλαγών του ιξώδους του ρευστού και των ιδιοτήτων του υλικού σφράγισης. Τα ψυχρά περιβάλλοντα αυξάνουν το ιξώδες, αυξάνοντας τις πτώσεις πίεσης και ενδεχομένως επιβραδύνοντας την απόκριση. Οι σφραγίδες φθοράνθρακα ανέχονται χαμηλότερες θερμοκρασίες καλύτερα από το νιτρίλιο για εφαρμογές σε κρύο καιρό. Οι υψηλές θερμοκρασίες μειώνουν το ιξώδες και επιταχύνουν την υποβάθμιση της στεγανοποίησης, απαιτώντας μικρότερα διαστήματα σέρβις.
Τα διαβρωτικά περιβάλλοντα ενδέχεται να απαιτούν ειδικές επιφανειακές επεξεργασίες πέρα από την τυπική επίστρωση ψευδαργύρου. Οι θαλάσσιες εφαρμογές συχνά καθορίζουν πρόσθετη αντιδιαβρωτική προστασία μέσω σκληρής ανοδίωσης ή εξειδικευμένων επικαλύψεων. Συζητήστε τις περιβαλλοντικές συνθήκες με τους κατασκευαστές όταν επιλέγετε βαλβίδες για σκληρή συντήρηση για να εξασφαλίσετε επαρκή προστασία και αναμενόμενη διάρκεια ζωής.
Μελλοντικές Εξελίξεις
Η ενσωμάτωση αισθητήρα αντιπροσωπεύει μια αναδυόμενη τάση για βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο. Οι ενσωματωμένοι μετατροπείς πίεσης θα μπορούσαν να παρακολουθούν την πίεση φορτίου, την πίεση πιλότου και τη διαρροή σε πραγματικό χρόνο. Αυτά τα δεδομένα επιτρέπουν την πρόβλεψη συντήρησης εντοπίζοντας την υποβάθμιση πριν από την πλήρη αστοχία. Η ασύρματη συνδεσιμότητα θα επέτρεπε την απομακρυσμένη παρακολούθηση κρίσιμων βαλβίδων σε μεγάλες εγκαταστάσεις.
Οι έξυπνες βαλβίδες με ενσωματωμένους μικροεπεξεργαστές ενδέχεται να προσαρμόζουν αυτόματα τα χαρακτηριστικά με βάση τις συνθήκες λειτουργίας. Η μεταβλητή πίεση πυρόλυσης προσαρμοσμένη στο βάρος φορτίου θα μπορούσε να βελτιστοποιήσει την απόδοση διατηρώντας παράλληλα την ασφάλεια. Οι δυνατότητες αυτοδιάγνωσης θα ειδοποιούν το προσωπικό συντήρησης για την ανάπτυξη προβλημάτων και θα καθοδηγούν τις διαδικασίες αντιμετώπισης προβλημάτων.
Η πρόοδος της επιστήμης των υλικών υπόσχεται βελτιωμένη απόδοση στεγανοποίησης και παρατεταμένη διάρκεια ζωής. Οι νέες πολυμερείς ενώσεις προσφέρουν καλύτερη αντοχή στη φθορά και ευρύτερη χημική συμβατότητα. Οι εξειδικευμένες επικαλύψεις μειώνουν την τριβή και αποτρέπουν την πρόσφυση των σωματιδίων. Αυτές οι εξελίξεις θα ενισχύσουν την αξιοπιστία ενώ δυνητικά θα μειώσουν το μέγεθος της βαλβίδας για δεδομένες χωρητικότητες ροής.
Σύναψη
Η πιλοτική βαλβίδα αντεπιστροφής SV παρέχει ουσιαστικό έλεγχο για υδραυλικά συστήματα που απαιτούν αξιόπιστη συγκράτηση του φορτίου και ελεγχόμενη απελευθέρωση. Ο μοναδικός σχεδιασμός του συνδυάζει την ικανότητα μπλοκαρίσματος των βαλβίδων αντεπιστροφής με τη δυνατότητα ελέγχου των βαλβίδων κατεύθυνσης. Η κατανόηση των αρχών λειτουργίας, του σωστού μεγέθους και των απαιτήσεων συντήρησης διασφαλίζει την επιτυχή εφαρμογή.
Η επιλογή της κατάλληλης διαμόρφωσης απαιτεί προσεκτική ανάλυση των απαιτήσεων του συστήματος, συμπεριλαμβανομένου του ρυθμού ροής, των επιπέδων πίεσης και του σχεδιασμού του κυκλώματος. Η επιλογή μεταξύ των τυπικών εκδόσεων SV και εξωτερικού drain SL εξαρτάται από τις συνθήκες της θύρας Α. Τα χαρακτηριστικά αποσυμπίεσης ωφελούν εφαρμογές ευαίσθητες σε κραδασμούς πίεσης. Οι επιλογές υλικών φιλοξενούν διάφορα υγρά και περιβαλλοντικές συνθήκες.
Η τακτική συντήρηση και η επιθεώρηση διατηρούν την απόδοση καθ' όλη τη διάρκεια ζωής της βαλβίδας. Παρακολούθηση της ποιότητας του υγρού, έλεγχος για διαρροή και έγκαιρη επαλήθευση προβλημάτων σύλληψης λειτουργίας πιλότου. Οι κρίσιμες για την ασφάλεια εφαρμογές απαιτούν ιδιαίτερη προσοχή στις δοκιμές και την τεκμηρίωση. Με την κατάλληλη εφαρμογή και φροντίδα, οι βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο παρέχουν χρόνια αξιόπιστης υπηρεσίας προστασίας εξοπλισμού και προσωπικού.
