Όταν τα υδραυλικά συστήματα πρέπει να συγκρατούν βαριά φορτία με ασφάλεια ή να αποτρέπουν την ανεπιθύμητη αντίστροφη ροή υγρού, οι μηχανικοί συχνά στρέφονται σε βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο. Μεταξύ αυτών, ο τύπος SL που κατασκευάζεται από τη Bosch Rexroth ξεχωρίζει ως αξιόπιστη λύση για εφαρμογές βιομηχανικού και φορητού εξοπλισμού. Αυτός ο οδηγός εξηγεί τι κάνει τη βαλβίδα αντεπιστροφής SL που λειτουργεί με πιλότο να διαφέρει από άλλους τύπους βαλβίδων, πώς λειτουργεί και πότε πρέπει να εξετάσετε το ενδεχόμενο να τη χρησιμοποιήσετε στο υδραυλικό σας σύστημα.
Τι είναι η βαλβίδα ελέγχου SL που λειτουργεί με πιλότο;

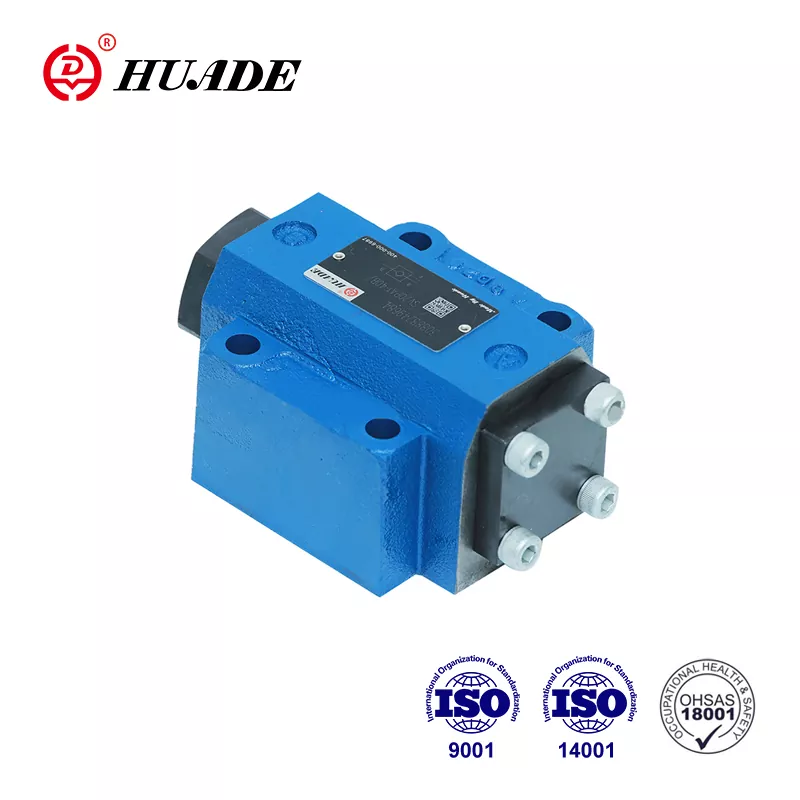

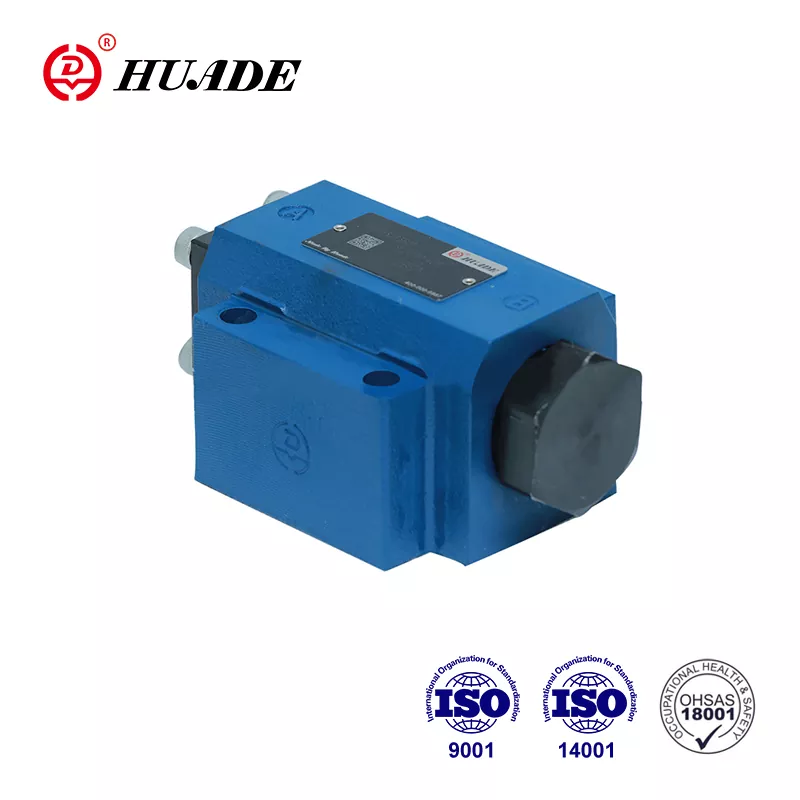

Μια πιλοτική βαλβίδα αντεπιστροφής SL είναι ένα υδραυλικό εξάρτημα που επιτρέπει στο υγρό να ρέει ελεύθερα προς μία κατεύθυνση ενώ εμποδίζει τη ροή προς την αντίθετη κατεύθυνση μέχρι να το απελευθερώσει ένα πιλοτικό σήμα. Η ονομασία "SL" αναφέρεται συγκεκριμένα στην παραλλαγή εξωτερικής αποστράγγισης της Bosch Rexroth της σειράς SV της, σχεδιασμένη για εφαρμογές όπου το λάδι πιλότου πρέπει να αποστραγγίζεται ξεχωριστά από το κύριο κύκλωμα.
Η βαλβίδα χρησιμοποιεί σχεδίαση με σπειρώματα και μπορεί να τοποθετηθεί σε υποπλάκα ή να συνδεθεί μέσω θυρών με σπείρωμα. Όταν το υγρό ρέει από τη θύρα Α στη θύρα Β, η βαλβίδα ανοίγει εύκολα με ελάχιστη αντίσταση. Όταν η πίεση προσπαθεί να ωθήσει το υγρό πίσω από το Β στο Α, η βαλβίδα σφραγίζει εντελώς με μηδενική διαρροή. Ο μόνος τρόπος για να ανοίξετε τη βαλβίδα αντίστροφα είναι να ασκήσετε πίεση πιλότου στη θύρα X, η οποία ανυψώνει μηχανικά το στόμιο και επιτρέπει ελεγχόμενη ροή.
Η βασική διαφορά μεταξύ της πιλοτικής βαλβίδας αντεπιστροφής SL και του τυπικού μοντέλου SV έγκειται στο χαρακτηριστικό εξωτερικής αποστράγγισης. Ενώ οι βαλβίδες SV αποστραγγίζουν το πιλοτικό λάδι εσωτερικά στο σύστημα, οι βαλβίδες SL διοχετεύουν αυτό το λάδι μέσω μιας ξεχωριστής θύρας Υ. Αυτή η εξωτερική αποστράγγιση δίνει στους σχεδιαστές μεγαλύτερη ευελιξία κατά την κατασκευή πολύπλοκων υδραυλικών κυκλωμάτων, ιδιαίτερα όταν η πιλοτική αποστράγγιση πρέπει να συνδεθεί ανεξάρτητα στη δεξαμενή ή όταν η εσωτερική αποστράγγιση μπορεί να προκαλέσει παρεμβολές πίεσης.
Πώς λειτουργεί η βαλβίδα ελέγχου πιλότου SL
Η κατανόηση της αρχής λειτουργίας μιας πιλοτικής βαλβίδας αντεπιστροφής SL εξηγεί γιατί αποδίδει τόσο καλά σε εφαρμογές συγκράτησης φορτίου. Η βαλβίδα περιέχει πολλά βασικά εξαρτήματα: ένα κύριο σώμα, ένα πρωτεύον κάλυμμα, ένα πιλοτικό κάλυμμα, ελατήρια συμπίεσης και ένα έμβολο ελέγχου. Αυτά τα μέρη συνεργάζονται για να δημιουργήσουν τρεις διαφορετικούς τρόπους λειτουργίας.
Κατά τη διάρκεια της ελεύθερης ροής από το Α στο Β, το υδραυλικό υγρό πιέζει κατευθείαν πάνω στο στόμιο, ανοίγοντάς το με πολύ μικρή αντίσταση. Η πτώση πίεσης κατά μήκος της βαλβίδας παραμένει κάτω από 5 bar σε ονομαστικούς ρυθμούς ροής, πράγμα που σημαίνει ελάχιστη απώλεια ενέργειας. Αυτή η κατεύθυνση ελεύθερης ροής συνήθως συνδέεται με την πλευρά της αντλίας του υδραυλικού κυκλώματος σας.
Όταν η πίεση αυξάνεται προς την αντίθετη κατεύθυνση από το Β προς το Α, η πίεση του συστήματος συνδυάζεται με τη δύναμη του ελατηρίου για να ωθήσει σταθερά το στόμιο πάνω στην έδρα του. Αυτό δημιουργεί μια πλήρη στεγανοποίηση χωρίς διαρροή, η οποία είναι απαραίτητη για τη συγκράτηση των φορτίων στη θέση τους. Ένας κατακόρυφος υδραυλικός κύλινδρος, για παράδειγμα, δεν θα μετακινηθεί προς τα κάτω ακόμη και υπό πλήρες φορτίο, επειδή η βαλβίδα αντεπιστροφής SL που λειτουργεί με πιλότο διατηρεί τέλεια απόφραξη.
Η τρίτη λειτουργία ενεργοποιείται όταν ασκείτε πίεση πιλότου στη θύρα X. Αυτή η πίεση επενεργεί στο έμβολο ελέγχου, το οποίο έχει μεγαλύτερη επιφάνεια από το κύριο έμβολο. Το μηχανικό πλεονέκτημα επιτρέπει στη σχετικά χαμηλή πίεση πιλότου να υπερνικήσει την υψηλή πίεση του συστήματος στην φραγμένη πλευρά. Στη διαμόρφωση SL, η εξωτερική θύρα αποστράγγισης Y διαχωρίζει τον πιλοτικό θάλαμο από τη θύρα Α, διασφαλίζοντας ότι μόνο η προβλεπόμενη πίεση ελέγχου δρα στο έμβολο χωρίς παρεμβολές από την πλευρά του φορτίου.
Ορισμένα μοντέλα βαλβίδας αντεπιστροφής SL που λειτουργούν με πιλότο περιλαμβάνουν ένα χαρακτηριστικό αποσυμπίεσης, το οποίο προσδιορίζεται με το γράμμα "A" στον χαρακτηρισμό του μοντέλου. Αυτές οι βαλβίδες έχουν ένα μικρό σφαιρικό κάλυμμα που ανοίγει ελαφρώς πριν ανυψωθεί το κύριο στόμιο. Αυτό το σταδιακό άνοιγμα απελευθερώνει σταδιακά την παγιδευμένη πίεση, μειώνοντας τους κραδασμούς και τον θόρυβο στο υδραυλικό σας σύστημα. Η παραλλαγή "B" ανοίγει απευθείας χωρίς αυτό το στάδιο προανοίγματος, παρέχοντας ταχύτερη απόκριση αλλά δυνητικά δημιουργώντας περισσότερες αιχμές πίεσης.
Η ελάχιστη πίεση πιλότου που απαιτείται εξαρτάται από την πίεση φορτίου που πρέπει να υπερνικήσετε. Οι μηχανικοί το υπολογίζουν χρησιμοποιώντας τον τύπο: η πίεση του πιλότου πρέπει να είναι μικρότερη από την πίεση φορτίου πολλαπλασιαζόμενη με την αναλογία της επιφάνειας του αυλακιού προς την περιοχή ελέγχου του εμβόλου. Για πρακτικούς σκοπούς, τα περισσότερα μοντέλα βαλβίδας ελέγχου SL που λειτουργούν με πιλότο χρειάζονται τουλάχιστον 5 bar πίεσης πιλότου για να αρχίσουν να ανοίγουν, με την ακριβή απαίτηση να ποικίλλει ανάλογα με τις συνθήκες φορτίου και το μέγεθος της βαλβίδας.
Τεχνικές προδιαγραφές και δεδομένα απόδοσης
Η Bosch Rexroth κατασκευάζει μοντέλα βαλβίδας ελέγχου SL με πιλοτική λειτουργία σε ονομαστικά μεγέθη που κυμαίνονται από NG10 έως NG32, καλύπτοντας ένα ευρύ φάσμα βιομηχανικών εφαρμογών. Αυτές οι βαλβίδες χειρίζονται μέγιστες πιέσεις έως 315 bar και ρυθμούς ροής που φτάνουν τα 550 λίτρα ανά λεπτό, καθιστώντας τις κατάλληλες για απαιτητικά υδραυλικά συστήματα.
Το μικρότερο μέγεθος NG10 λειτουργεί καλά για συμπαγή μηχανήματα, χειρίζεται έως και 100 λίτρα ανά λεπτό με όγκο ελέγχου μόλις 2,5 κυβικά εκατοστά στη θύρα X. Οι βαλβίδες μεσαίας εμβέλειας NG16 και NG20 υποστηρίζουν ρυθμούς ροής έως και 300 λίτρα ανά λεπτό, ενώ τα μεγαλύτερα μοντέλα NG25 και NG32 βαρέως τύπου NG25 και NG32. Κάθε μέγεθος διατηρεί την ίδια μέγιστη πίεση εργασίας 315 bar, αν και η πίεση ελέγχου μπορεί να κυμαίνεται από 5 έως 315 bar ανάλογα με τις ανάγκες της εφαρμογής σας.
Οι εκτιμήσεις βάρους έχουν σημασία για τους σχεδιαστές κινητού εξοπλισμού. Μια βαλβίδα αντεπιστροφής SL που λειτουργεί με πιλότο NG10 σε διάταξη στήριξης υποπλάκας ζυγίζει περίπου 1,8 κιλά, ενώ το μοντέλο NG32 φτάνει τα 7,8 κιλά. Οι εκδόσεις σύνδεσης με σπείρωμα προσθέτουν περίπου 0,3 κιλά σε αυτά τα στοιχεία. Οι φυσικές διαστάσεις ποικίλλουν ανάλογα, με το NG10 να έχει μήκος περίπου 100,8 χιλιοστά και να χρησιμοποιεί νήματα θυρών G1/4, ενώ το NG32 εκτείνεται στα 140 χιλιοστά με θύρες G1 1/2.
Η απόδοση θερμοκρασίας καλύπτει τυπικές βιομηχανικές συνθήκες. Με τις τυπικές στεγανοποιήσεις NBR, η βαλβίδα αντεπιστροφής SL που λειτουργεί με πιλότο λειτουργεί αξιόπιστα από αρνητικούς 30 βαθμούς Κελσίου έως θετικούς 80 βαθμούς Κελσίου. Εάν η εφαρμογή σας περιλαμβάνει υψηλότερες θερμοκρασίες ή επιθετικά υγρά, το υλικό στεγανοποίησης FKM παρέχει καλύτερη αντίσταση. Η βαλβίδα δέχεται υδραυλικά υγρά με ιξώδες που κυμαίνεται από 2,8 έως 500 τετραγωνικά χιλιοστά ανά δευτερόλεπτο, αν και η βέλτιστη απόδοση επιτυγχάνεται με το τυπικό λάδι HLP46 στους 40 βαθμούς Κελσίου.
Ο έλεγχος της μόλυνσης παραμένει κρίσιμος για τη μεγάλη διάρκεια ζωής της βαλβίδας. Η Bosch Rexroth συνιστά τη διατήρηση της καθαρότητας των υγρών σύμφωνα με το ISO 4406 class 20/18/15 ή καλύτερη. Η τήρηση των προτύπων φιλτραρίσματος RE 50070 βοηθά στην αποτροπή απόφραξης των διόδων πιλότου, που είναι ένας από τους πιο συνηθισμένους τρόπους αστοχίας για βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο.
Επιλέγοντας το σωστό μοντέλο για την εφαρμογή σας
Η επιλογή μεταξύ διαφορετικών παραλλαγών SL βαλβίδας αντεπιστροφής που λειτουργεί με πιλότο εξαρτάται από διάφορους παράγοντες στο σχεδιασμό του υδραυλικού σας συστήματος. Η βασική διαμόρφωση ενός πιλότου SL λειτουργεί καλά όταν χρειάζεται να ελέγχετε τη ροή μόνο προς μία κατεύθυνση. Αυτή η ρύθμιση είναι κοινή σε εφαρμογές κατακόρυφων κυλίνδρων όπου η βαρύτητα προσπαθεί να τραβήξει το φορτίο προς τα κάτω και χρειάζεστε δυνατότητα απομακρυσμένης απελευθέρωσης.
Οι εκδόσεις διπλού πιλότου παρέχουν έλεγχο και στις δύο κατευθύνσεις, καθιστώντας τις ιδανικές για κυλίνδρους διπλής ενέργειας που απαιτούν συγκράτηση φορτίου και στα δύο άκρα της διαδρομής. Ο κατασκευαστικός εξοπλισμός, όπως οι βραχίονες εκσκαφέων, χρησιμοποιούν συχνά αυτή τη διαμόρφωση για να αποτρέψουν τη μετατόπιση προς οποιαδήποτε κατεύθυνση όταν ο χειριστής αφήνει τα χειριστήρια. Το χαρακτηριστικό διπλού πιλότου της βαλβίδας ελέγχου SL που λειτουργεί με πιλότο διασφαλίζει ότι το φορτίο παραμένει ακριβώς εκεί που είναι τοποθετημένο, ανεξάρτητα από τις εξωτερικές δυνάμεις.
Η επιλογή αποσυμπίεσης γίνεται σημαντική όταν το σύστημά σας αντιμετωπίζει υψηλές διαφορές πίεσης ή όταν η ξαφνική απελευθέρωση πίεσης θα μπορούσε να καταστρέψει τα εξαρτήματα. Τα μοντέλα τύπου Α με τη βαθμίδα προ-ανοίγματος του σφαιρικού σωλήνα μειώνουν τους κραδασμούς στις υδραυλικές γραμμές και ελαχιστοποιούν τον θόρυβο κατά την εναλλαγή της βαλβίδας. Αυτό τα καθιστά προτιμότερα για εφαρμογές όπου η άνεση του χειριστή έχει σημασία ή όπου οι αιχμές πίεσης μπορεί να βλάψουν ευαίσθητα εξαρτήματα. Τα μοντέλα τύπου Β χωρίς προάνοιγμα ανταποκρίνονται πιο γρήγορα και λειτουργούν καλά όταν η γρήγορη ενεργοποίηση της βαλβίδας είναι πιο σημαντική από τη σταδιακή απελευθέρωση πίεσης.
Η επιλογή της μεθόδου σύνδεσης εξαρτάται από την αρχιτεκτονική του συστήματός σας. Η τοποθέτηση υποπλάκας σύμφωνα με τα πρότυπα DIN 24340 επιτρέπει συμπαγή ενσωμάτωση πολλαπλής και καθαρότερες υδραυλικές εγκαταστάσεις, ιδιαίτερα πολύτιμες σε κινητό εξοπλισμό όπου ο χώρος είναι περιορισμένος. Οι συνδέσεις με σπείρωμα προσφέρουν μεγαλύτερη ευελιξία για εκ των υστέρων εφαρμογές ή συστήματα όπου η τοποθέτηση πολλαπλής δεν είναι πρακτική. Η πιλοτική βαλβίδα αντεπιστροφής SL υποστηρίζει και τις δύο προσεγγίσεις με συμβατές διαστάσεις.
Η ρύθμιση της πίεσης ανοίγματος παρέχει μια άλλη παράμετρο συντονισμού. Τα τυπικά μοντέλα χρησιμοποιούν ρυθμίσεις προφόρτισης ελατηρίου μεταξύ 1,5 και 10 bar, οι οποίες καθορίζουν την αντίστροφη πίεση που δημιουργείται πριν σταθεροποιηθούν τα κύρια καθίσματα. Οι χαμηλότερες πιέσεις ανοίγματος επιτρέπουν ευκολότερη ελεύθερη ροή, αλλά μπορεί να αναγκάσουν τη βαλβίδα να επανατοποθετηθεί αργότερα κατά τη διάσπαση της πίεσης. Οι υψηλότερες πιέσεις ανοίγματος εξασφαλίζουν θετική έδραση αλλά αυξάνουν την πτώση πίεσης στην κατεύθυνση της ελεύθερης ροής.
Όπου οι βαλβίδες ελέγχου SL που λειτουργούν με πιλότο αποδίδουν καλύτερα
Ο βιομηχανικός αυτοματισμός βασίζεται σε μεγάλο βαθμό στην τεχνολογία βαλβίδας ελέγχου SL που λειτουργεί με πιλότο για ακριβή έλεγχο του φορτίου. Οι βιομηχανικές πρέσες χρησιμοποιούν αυτές τις βαλβίδες για να διατηρούν τη θέση του εμβόλου κατά τη διάρκεια των κύκλων πίεσης, αποτρέποντας τη μετατόπιση της βαριάς άνω πλάκας όταν πέφτει η υδραυλική πίεση. Οι μηχανές χύτευσης με έγχυση χρησιμοποιούν παρόμοιες ρυθμίσεις για να κρατούν τα μισά καλούπια κλειδωμένα κάτω από υψηλή δύναμη σύσφιξης, διασφαλίζοντας σταθερή ποιότητα εξαρτημάτων.
Ο φορητός εξοπλισμός αντιπροσωπεύει ίσως τη μεγαλύτερη περιοχή εφαρμογής για την πιλοτική βαλβίδα αντεπιστροφής SL. Οι εκσκαφείς, οι τροχοφόροι φορτωτές και οι εκσκαφέες χρειάζονται όλα αξιόπιστη συγκράτηση του φορτίου στα κυκλώματα μπούμας, ράβδου και κάδου. Όταν ένας χειριστής σταθμεύει το μηχάνημα με τον κάδο ανυψωμένο, η βαλβίδα αντεπιστροφής που λειτουργεί με πιλότο εμποδίζει το φορτίο να έρπει προς τα κάτω λόγω διαρροής στεγανοποιητικού κυλίνδρου ή θερμικής διαστολής παγιδευμένου λαδιού. Η διαμόρφωση εξωτερικής αποστράγγισης των βαλβίδων SL λειτουργεί ιδιαίτερα καλά σε αυτές τις εφαρμογές επειδή αποφεύγει την εσωτερική ανάδραση πίεσης που θα μπορούσε να προκαλέσει αστάθεια.
Οι εφαρμογές γερανών απαιτούν ακόμη μεγαλύτερη αξιοπιστία, επειδή οι πτώσεις φορτίου δημιουργούν σοβαρούς κινδύνους για την ασφάλεια. Οι σταθεροποιητές εξώθησης σε κινητούς γερανούς χρησιμοποιούν βαλβίδες ελέγχου SL που λειτουργούν με πιλότο για να διατηρούν τη θέση τους για ημέρες ή εβδομάδες κατά τη διάρκεια εκτεταμένων ανυψώσεων. Το χαρακτηριστικό μηδενικής διαρροής διασφαλίζει ότι ο γερανός παραμένει επίπεδο καθ' όλη τη διάρκεια της λειτουργίας. Πολλά σχέδια γερανών περιλαμβάνουν βαλβίδες αντεπιστροφής που λειτουργούν με διπλό πιλότο και στις δύο πλευρές κάθε κυλίνδρου, δημιουργώντας περιττή συγκράτηση φορτίου που συνεχίζει να λειτουργεί ακόμα και αν η μία βαλβίδα αστοχήσει.
Οι εγκαταστάσεις επεξεργασίας νερού ανακάλυψαν ότι τα μοντέλα βαλβίδας αντεπιστροφής SL που λειτουργούν πιλοτικά απλοποιούν τις διαδικασίες συντήρησης. Τα αντλιοστάσια χρησιμοποιούν αυτές τις βαλβίδες για να απομονώνουν τους κινητήρες κατά τη διάρκεια της λειτουργίας, ενώ επιτρέπουν την απομακρυσμένη ενεργοποίηση για την αντίστροφη έκπλυση των φίλτρων. Η εξωτερική πιλοτική αποστράγγιση επιτρέπει στο προσωπικό συντήρησης να ελέγχει το άνοιγμα της βαλβίδας από ασφαλή απόσταση, κρατώντας τους εργαζόμενους μακριά από ζώνες υψηλής πίεσης. Αυτή η δυνατότητα τηλεχειρισμού μειώνει το χρόνο διακοπής λειτουργίας και βελτιώνει την ασφάλεια σε σύγκριση με τις χειροκίνητες βαλβίδες απομόνωσης.
Τα συστήματα ελέγχου βήματος πτερυγίων ανεμογεννητριών αντιπροσωπεύουν μια αυξανόμενη εφαρμογή για βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο. Κάθε λεπίδα συνδέεται με υδραυλικούς κυλίνδρους που προσαρμόζουν τη γωνία σε σχέση με τον άνεμο. Η πιλοτική βαλβίδα αντεπιστροφής SL διατηρεί τη θέση της λεπίδας κατά την κανονική λειτουργία, ενώ επιτρέπει την ταχεία ρύθμιση όταν αλλάζουν οι συνθήκες ανέμου. Η προδιαγραφή μηδενικής διαρροής έχει σημασία εδώ επειδή ακόμη και μικρές αλλαγές γωνίας πτερυγίων επηρεάζουν την απόδοση του στροβίλου και το δομικό φορτίο.
Ο εξοπλισμός χειρισμού υλικών όπως τα περονοφόρα ανυψωτικά οχήματα επωφελείται από τον ακριβή έλεγχο που παρέχουν αυτές οι βαλβίδες. Οι κύλινδροι ανύψωσης ιστού πρέπει να συγκρατούν φορτία σε οποιοδήποτε ύψος χωρίς μετατόπιση, κάτι που η βαλβίδα αντεπιστροφής SL που λειτουργεί με πιλότο επιτυγχάνει αξιόπιστα. Η έκδοση διπλού πιλότου επιτρέπει ελεγχόμενο χαμήλωμα ακόμη και κάτω από βαριά φορτία διαμορφώνοντας την πίεση του πιλότου για να δημιουργήσει ομαλή κάθοδο αντί για ελεύθερη πτώση.
Πλεονεκτήματα που κάνουν τις βαλβίδες SL να ξεχωρίζουν
Το πιο σημαντικό πλεονέκτημα μιας πιλοτικής βαλβίδας αντεπιστροφής SL είναι το χαρακτηριστικό μηδενικής διαρροής στην φραγμένη κατεύθυνση. Σε αντίθεση με τις βαλβίδες αντεπιστροφής άμεσης δράσης που μπορεί να διαρρεύσουν ελαφρώς υπό υψηλή πίεση ή τις βαλβίδες αντιστάθμισης που έχουν εγγενώς κάποια ελεγχόμενη διαρροή, η βαλβίδα SL δημιουργεί μια τέλεια στεγανοποίηση. Αυτό έχει κρίσιμη σημασία για τη συγκράτηση του στατικού φορτίου όπου ακόμη και η μικρή μετατόπιση συσσωρεύεται με την πάροδο του χρόνου σε σημαντικά σφάλματα θέσης.
Η δυνατότητα τηλεχειρισμού επεκτείνει την εμβέλεια του χειριστή και βελτιώνει την ασφάλεια. Εφαρμόζοντας πίεση πιλότου από μια μακρινή τοποθεσία, μπορείτε να απελευθερώσετε φορτία χωρίς να στέκεστε κοντά σε δυνητικά επικίνδυνο εξοπλισμό. Τα συστήματα διακοπής έκτακτης ανάγκης μπορούν επίσης να ενσωματωθούν με κυκλώματα βαλβίδας αντεπιστροφής SL που λειτουργούν με πιλότο, απελευθερώνοντας αυτόματα τα παγιδευμένα φορτία όταν ενεργοποιούνται οι ασφάλειες ασφαλείας. Αυτή η ευελιξία αποδεικνύεται πολύτιμη σε αυτοματοποιημένα συστήματα όπου η ανθρώπινη παρέμβαση πρέπει να ελαχιστοποιηθεί.
Η υψηλή χωρητικότητα ροής σε σχέση με το μέγεθος της βαλβίδας βοηθά τους σχεδιαστές του συστήματος να ελαχιστοποιήσουν τον όγκο των εξαρτημάτων. Τα μεγαλύτερα μοντέλα βαλβίδας ελέγχου SL που λειτουργούν με πιλότο χειρίζονται 550 λίτρα ανά λεπτό, επαρκή για τους περισσότερους βιομηχανικούς κυλίνδρους, ενώ διατηρούν συμπαγείς διαστάσεις τοποθέτησης. Αυτή η ικανότητα υψηλής ροής συνοδεύεται από χαμηλή πτώση πίεσης στην κατεύθυνση ελεύθερης ροής, συνήθως κάτω από 5 bar σε ονομαστικούς ρυθμούς ροής, πράγμα που σημαίνει λιγότερη σπατάλη ενέργειας και χαμηλότερες θερμοκρασίες λειτουργίας.
Η γρήγορη απόκριση στις μεταβαλλόμενες συνθήκες δίνει στις βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο ένα πλεονέκτημα σε δυναμικές εφαρμογές. Όταν εφαρμόζεται πίεση πιλότου, η βαλβίδα ανοίγει γρήγορα και όταν η πίεση πιλότου απελευθερώνεται, το ελατήριο και η πίεση του συστήματος κουμπώνουν το στόμιο κλείνει σχεδόν αμέσως. Οι παραλλαγές αποσυμπίεσης επιβραδύνουν σκόπιμα αυτή τη δράση για να μειώσουν τους κραδασμούς, αλλά ακόμη και αυτά τα μοντέλα ανταποκρίνονται ταχύτερα από τους εναλλακτικούς τύπους βαλβίδων που βασίζονται στην τριβή ρευστού ή σε πολύπλοκα κυκλώματα μέτρησης.
Η αμφίδρομη ευελιξία σε διαμορφώσεις διπλού πιλότου εξαλείφει την ανάγκη για πολλαπλές βαλβίδες σε πολύπλοκα κυκλώματα. Μια βαλβίδα αντεπιστροφής SL που λειτουργεί μόνο με πιλότο με εισόδους διπλού πιλότου μπορεί να αντικαταστήσει δύο ξεχωριστές βαλβίδες σε εφαρμογές που απαιτούν διατήρηση του φορτίου και στις δύο κατευθύνσεις. Αυτό μειώνει τον αριθμό εξαρτημάτων, τα πιθανά σημεία διαρροής και τη συνολική πολυπλοκότητα του συστήματος, ενώ βελτιώνει την αξιοπιστία μέσω λιγότερων στοιχείων.
Κατανόηση των Περιορισμών και των Κινδύνων
Η δομική πολυπλοκότητα δημιουργεί το κύριο μειονέκτημα των σχεδίων βαλβίδων αντεπιστροφής SL που λειτουργούν με πιλότο σε σύγκριση με απλούστερες βαλβίδες άμεσης δράσης. Τα πρόσθετα εξαρτήματα, συμπεριλαμβανομένων των πιλοτικών πασσάλων, των εμβόλων ελέγχου και των εξωτερικών διόδων αποστράγγισης αυξάνουν το κόστος κατασκευής και δημιουργούν περισσότερα πιθανά σημεία αστοχίας. Οι μικρές πιλοτικές δίοδοι είναι ιδιαίτερα ευάλωτες στη μόλυνση, η οποία μπορεί να μπλοκάρει το σήμα ελέγχου και να εμποδίσει το άνοιγμα της βαλβίδας όταν χρειάζεται.
Οι απαιτήσεις συντήρησης είναι υψηλότερες για τις βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο παρά για απλούστερες εναλλακτικές λύσεις. Οι πιλοτικές διόδους χρειάζονται τακτική επιθεώρηση και καθαρισμό για να αποφευχθεί η απόφραξη. Η φθορά της στεγανοποίησης τόσο στο κύριο κάλυμμα όσο και στο πιλοτικό κάλυμμα απαιτεί περιοδική αντικατάσταση, συνήθως χρησιμοποιώντας υλικά είτε NBR είτε FKM ανάλογα με τις συνθήκες υγρού και θερμοκρασίας. Αυτές οι εργασίες συντήρησης απαιτούν περισσότερες τεχνικές γνώσεις από το σέρβις μιας βασικής βαλβίδας αντεπιστροφής, που ενδεχομένως απαιτεί εξειδικευμένη εκπαίδευση για το προσωπικό συντήρησης.
Εφαρμογές δυναμικού φορτίου μπορεί να προκαλέσουν προβλήματα φλυαρίας στα μοντέλα βαλβίδας ελέγχου SL που λειτουργούν με πιλότο. Όταν τα φορτία ταλαντώνονται ή δονούνται, η βαλβίδα μπορεί να ανοίγει και να κλείνει επανειλημμένα στην πίεση κατωφλίου της, δημιουργώντας θόρυβο και επιταχυνόμενη φθορά. Οι βαλβίδες αντιστάθμισης χειρίζονται αυτές τις δυναμικές συνθήκες πιο ομαλά μέσω των χαρακτηριστικών προοδευτικού ανοίγματός τους. Εάν η εφαρμογή σας περιλαμβάνει συνεχή κίνηση φορτίου και όχι στατική συγκράτηση, μια βαλβίδα αντεπιστροφής που λειτουργεί με πιλότο μπορεί να μην είναι η καλύτερη επιλογή.
Τα φαινόμενα θερμικής διαστολής παρουσιάζουν έναν λεπτό αλλά πραγματικό κίνδυνο σε εφαρμογές βαλβίδων αντεπιστροφής που λειτουργούν με πιλότο. Όταν το υδραυλικό λάδι παγιδευμένο μεταξύ μιας κλειστής βαλβίδας και ενός φορτίου θερμαίνεται, διαστέλλεται και αυξάνει την πίεση. Οι μηχανικοί μερικές φορές αποκαλούν αυτό το "θερμικό κλείδωμα" επειδή η άνοδος της πίεσης μπορεί να γίνει τόσο σοβαρή που το σήμα πιλότου δεν μπορεί να το ξεπεράσει. Οι αυξήσεις της θερμοκρασίας γύρω στους 10 βαθμούς Κελσίου μπορεί να δημιουργήσουν αυξήσεις πίεσης που ξεπερνούν τα 100 bar σε παγιδευμένους όγκους. Ο σχεδιασμός σε βαλβίδες θερμικής εκτόνωσης ή η εξέταση ρευστών σταθερών στη θερμοκρασία συμβάλλει στον μετριασμό αυτού του κινδύνου.
Οι εκτιμήσεις κόστους καθιστούν τα μοντέλα βαλβίδας αντεπιστροφής SL με πιλοτική λειτουργία λιγότερο ελκυστικά για απλές εφαρμογές. Μια βασική βαλβίδα αντεπιστροφής άμεσης δράσης κοστίζει σημαντικά λιγότερο και λειτουργεί άψογα για την άμεση αποτροπή αντίστροφης ροής όπου δεν απαιτείται συγκράτηση φορτίου. Τα εξελιγμένα χαρακτηριστικά ελέγχου μιας βαλβίδας SL δικαιολογούν την υψηλότερη τιμή τους μόνο όταν η εφαρμογή σας χρειάζεται συγκεκριμένα δυνατότητα απομακρυσμένης απελευθέρωσης, μηδενική διαρροή ή ακριβή αμφίδρομο έλεγχο.
Σύγκριση βαλβίδων SL με εναλλακτικές λύσεις
Οι βαλβίδες αντεπιστροφής άμεσης δράσης αντιπροσωπεύουν την απλούστερη εναλλακτική λύση σε μια πιλοτική βαλβίδα αντεπιστροφής SL. Αυτές οι βασικές βαλβίδες χρησιμοποιούν μόνο την πίεση του ρευστού για να σηκώσουν το στόμιο πάνω σε ένα ελαφρύ ελατήριο, επιτρέποντας τη ροή προς μία κατεύθυνση ενώ εμποδίζουν την αντίστροφη ροή. Αποκρίνονται πολύ γρήγορα και κοστίζουν πολύ λιγότερο από τα σχέδια που λειτουργούν από πιλότους. Ωστόσο, οι βαλβίδες αντεπιστροφής άμεσης δράσης ενδέχεται να διαρρεύσουν ελαφρά υπό υψηλή πίεση, να φθείρονται πιο γρήγορα λόγω της άμεσης πρόσκρουσης του υγρού στο στόμιο και να μην μπορούν να ανοίξουν εξ αποστάσεως προς την αντίστροφη κατεύθυνση. Λειτουργούν καλά για την προστασία της εξόδου της αντλίας ή τη βασική απομόνωση της γραμμής, αλλά δεν πληρούν τις απαιτήσεις για πραγματική συγκράτηση του φορτίου.
Οι βαλβίδες αντιστάθμισης συνδυάζουν μια λειτουργία εκτόνωσης πίεσης με τη συμπεριφορά της βαλβίδας ελέγχου, δημιουργώντας ομαλό έλεγχο για δυναμικά φορτία. Αυτές οι βαλβίδες διαμορφώνουν το άνοιγμα με βάση την πίεση φορτίου, επιτρέποντας την ελεγχόμενη κάθοδο των κατακόρυφων φορτίων διατηρώντας παράλληλα την αντίθλιψη για την αποφυγή διαφυγής. Διαπρέπουν στον έλεγχο κίνησης κινητού εξοπλισμού όπου τα φορτία κινούνται συνεχώς, όπως ανυψωτικά γερανού ή πύλες ανύψωσης οχημάτων. Η αντιστάθμιση είναι ότι οι βαλβίδες αντιστάθμισης έχουν πάντα κάποια ελεγχόμενη διαρροή και κοστίζουν περισσότερο από τις βαλβίδες αντεπιστροφής είτε άμεσης δράσης είτε με πιλοτική λειτουργία. Για συγκράτηση στατικού φορτίου όπου δεν απαιτείται κίνηση, μια βαλβίδα ελέγχου SL που λειτουργεί με πιλότο παρέχει καλύτερη απόδοση με χαμηλότερο κόστος.
Οι ηλεκτρικά ελεγχόμενες ηλεκτρομαγνητικές βαλβίδες προσφέρουν μια άλλη επιλογή για δυνατότητα απομακρυσμένης απελευθέρωσης. Αυτές οι βαλβίδες χρησιμοποιούν ηλεκτρομαγνητικά πηνία για να μετατοπίζουν εσωτερικά καρούλια ή πηνία, παρέχοντας έλεγχο on-off χωρίς να απαιτείται πίεση πιλότου. Λειτουργούν καλά σε συστήματα με αρχιτεκτονική ηλεκτρονικού ελέγχου και μπορούν να ενσωματωθούν απευθείας με PLC και άλλο εξοπλισμό αυτοματισμού. Ωστόσο, οι ηλεκτρομαγνητικές βαλβίδες έχουν συνήθως χαμηλότερη ικανότητα ροής από τις βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο συγκρίσιμου μεγέθους, παράγουν θερμότητα κατά τη συνεχή ενεργοποίηση και χρειάζονται ηλεκτρική ενέργεια για να διατηρούν ανοιχτές θέσεις. Η πιλοτική βαλβίδα αντεπιστροφής SL κερδίζει σε εφαρμογές όπου η υδραυλική ισχύς είναι άμεσα διαθέσιμη και η ηλεκτρική πολυπλοκότητα θα πρέπει να ελαχιστοποιηθεί.
Οι υδραυλικές ασφάλειες αντιπροσωπεύουν μια εξειδικευμένη εναλλακτική λύση για την κρίσιμη για την ασφάλεια συγκράτηση φορτίου. Αυτές οι συσκευές κλείνουν αυτόματα όταν ανιχνεύσουν υπερβολικούς ρυθμούς ροής που μπορεί να υποδηλώνουν ρήξη σωλήνα ή σπασμένο εξάρτημα. Παρέχουν προστασία έκτακτης ανάγκης που δεν μπορούν να προσφέρουν οι βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο. Ωστόσο, οι ασφάλειες δεν παρέχουν δυνατότητα απομακρυσμένης απελευθέρωσης και ενδέχεται να ενεργοποιηθούν εσφαλμένα σε νόμιμες συνθήκες υψηλής ροής. Πολλοί μηχανικοί συνδυάζουν και τις δύο τεχνολογίες, χρησιμοποιώντας μια πιλοτική βαλβίδα ελέγχου SL για κανονικό έλεγχο και μια υδραυλική ασφάλεια για εφεδρική προστασία έκτακτης ανάγκης.
Πρακτικές συντήρησης που παρατείνουν τη διάρκεια ζωής
Τα τακτικά προγράμματα επιθεώρησης διατηρούν τα συστήματα βαλβίδας αντεπιστροφής SL που λειτουργούν με πιλότο αξιόπιστα. Οι μηνιαίοι οπτικοί έλεγχοι θα πρέπει να αναζητούν εξωτερική διαρροή λαδιού γύρω από τις στεγανοποιήσεις και τις επιφάνειες στερέωσης. Ακόμη και μικρές διαρροές υποδηλώνουν υποβάθμιση της στεγανοποίησης που θα επιδεινωθεί με την πάροδο του χρόνου. Η ακρόαση για ασυνήθιστους θορύβους κατά τη λειτουργία της βαλβίδας μπορεί να αποκαλύψει προβλήματα πριν από την πλήρη αστοχία. Οι ήχοι που φλυαρούν ή τσιρίζουν συχνά σημαίνουν ασταθείς συνθήκες πίεσης ή φθαρμένες επιφάνειες στεφάνης.
Η συντήρηση της καθαριότητας υγρών προστατεύει τις μικρές πιλοτικές διόδους που καθιστούν τις βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο ευάλωτες στη μόλυνση. Η τήρηση των απαιτήσεων κλάσης καθαριότητας ISO 4406 20/18/15 σημαίνει ότι το σύστημα διήθησής σας συλλαμβάνει τα σωματίδια προτού μπορέσουν να κολλήσουν στα στόμια ελέγχου. Η χρήση κατάλληλου υδραυλικού λαδιού χωρίς μόλυνση του νερού αποτρέπει τη διάβρωση των εσωτερικών επιφανειών. Πολλά προγράμματα συντήρησης περιλαμβάνουν τριμηνιαία δειγματοληψία και ανάλυση λαδιού για να επαληθευτεί ότι τα επίπεδα μόλυνσης παραμένουν εντός αποδεκτών ορίων.
Η επιθεώρηση πιλοτικής γραμμής αξίζει ιδιαίτερης προσοχής επειδή αυτοί οι σωλήνες και οι δίοδοι μικρής διαμέτρου φράζουν εύκολα. Η αποσύνδεση και η εκτόνωση των πιλοτικών γραμμών απομακρύνει κάθε χρόνο τα συσσωρευμένα συντρίμμια. Οι βαλβίδες αντεπιστροφής στο κύκλωμα πιλότου θα πρέπει να καθαρίζονται ή να αντικαθίστανται εάν παρουσιάζουν σημάδια κολλήματος. Η δοκιμή πίεσης πιλότου με μανόμετρο επιβεβαιώνει ότι το επαρκές σήμα ελέγχου φτάνει στη θύρα X όταν δίνετε εντολή να ανοίξει η βαλβίδα ελέγχου SL που λειτουργεί με πιλότο.
Τα διαστήματα αντικατάστασης στεγανοποίησης εξαρτώνται από τις συνθήκες λειτουργίας, αλλά συνήθως συμβαίνουν κάθε δύο έως πέντε χρόνια. Οι σφραγίδες NBR διαρκούν περισσότερο σε εφαρμογές μέτριας θερμοκρασίας, ενώ οι σφραγίδες FKM αντέχουν σε υψηλότερες θερμοκρασίες και επιθετικά υγρά, αλλά κοστίζουν περισσότερο. Κατά την αντικατάσταση στεγανοποιήσεων, επιθεωρήστε τις επιφάνειες ζευγαρώματος στο κάλυμμα και στο σώμα της βαλβίδας για χάραξη ή φθορά που μπορεί να εμποδίσουν την καλή στεγανοποίηση ακόμη και με νέα ελαστομερή. Το ελαφρύ γυάλισμα με λεπτό λειαντικό χαρτί μπορεί να αποκαταστήσει τις επιφάνειες στεγανοποίησης, αλλά η βαθιά χάραξη απαιτεί αντικατάσταση του σώματος της βαλβίδας.
Η λειτουργική δοκιμή επικυρώνει ότι οι βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο εξακολουθούν να λειτουργούν σωστά. Μια απλή δοκιμή χρησιμοποιεί έναν κατακόρυφο κύλινδρο φορτωμένο με βάρος. Με την πίεση πιλότου μπλοκαρισμένη, το φορτίο θα πρέπει να παραμένει τελείως ακίνητο για ώρες ή μέρες, αποδεικνύοντας μηδενική διαρροή. Η εφαρμογή ονομαστικής πίεσης πιλότου θα πρέπει να ανοίξει τη βαλβίδα και να επιτρέψει στο φορτίο να κατέβει ομαλά. Εάν το φορτίο σέρνεται προς τα κάτω με την πίεση πιλότου απενεργοποιημένη ή εάν απαιτείται υπερβολική πίεση πιλότου για να ανοίξει η βαλβίδα, απαιτείται συντήρηση ή αντικατάσταση.
Αντιμετώπιση προβλημάτων κοινών προβλημάτων
Όταν μια βαλβίδα αντεπιστροφής SL που λειτουργεί με πιλότο δεν ανοίξει κατόπιν εντολής, ξεκινήστε επαληθεύοντας την πίεση πιλότου στη θύρα X. Χρησιμοποιώντας ένα μανόμετρο στη σύνδεση πιλότου επιβεβαιώνεται εάν η βαλβίδα φτάνει σε επαρκή πίεση σήματος. Εάν η πίεση του πιλότου είναι κάτω από 5 bar, το πρόβλημα έγκειται στο κύκλωμα πιλότου και όχι στην ίδια τη βαλβίδα. Ελέγξτε για φραγμένες γραμμές, αποτυχημένες βαλβίδες πιλότου ή ανεπαρκή χωρητικότητα της αντλίας στην παροχή πιλότου.
Εάν η πίεση του πιλότου εμφανίζεται σωστά αλλά η βαλβίδα εξακολουθεί να μην ανοίγει, υποψιαστείτε ότι υπάρχει μόλυνση στη δίοδο του πιλότου ή κολλημένο έμβολο ελέγχου. Η αποσυναρμολόγηση της βαλβίδας συνήθως αποκαλύπτει βρωμιά ή διάβρωση που εμποδίζει την κίνηση του εμβόλου. Ο σχολαστικός καθαρισμός όλων των εσωτερικών διόδων και η αντικατάσταση των σφραγίδων συνήθως αποκαθιστά τη λειτουργία. Σε σοβαρές περιπτώσεις, η επιφάνεια του εμβόλου ελέγχου μπορεί να χαρακωθεί και να χρειαστεί αντικατάσταση.
Η διαρροή προς την κατεύθυνση μπλοκαρίσματος υποδηλώνει ζημιά στο κάλυμμα ή στο κάθισμα. Μικρές ποσότητες ρύπανσης μπορούν να ενσωματωθούν στην μαλακή επιφάνεια του σωλήνα, δημιουργώντας διαδρομές διαρροής ακόμα και όταν η βαλβίδα είναι κλειστή. Η αποσυναρμολόγηση και η επιθεώρηση θα δείξουν εάν ο καθαρισμός της θήκης και του καθίσματος αποκαθιστά τη στεγανοποίηση ή εάν χρειάζονται ανταλλακτικά. Εάν η διαρροή επιμένει μετά τον καθαρισμό, ελέγξτε ότι η πίεση του συστήματος δεν έχει υπερβεί την ονομαστική χωρητικότητα της βαλβίδας, η οποία μπορεί να καταστρέψει μόνιμα τις επιφάνειες στεγανοποίησης.
Οι κραδασμοί ή οι κραδασμοί κατά τη λειτουργία υποδηλώνουν ότι το φορτίο είναι ασταθές ή η πίεση του πιλότου ταλαντώνεται. Βεβαιωθείτε ότι το φορτίο παραμένει σταθερό κατά τη λειτουργία της βαλβίδας. Εάν το ίδιο το φορτίο δονείται, η βαλβίδα ελέγχου SL που λειτουργεί με πιλότο μπορεί να μην είναι η σωστή λύση για αυτήν την εφαρμογή. Η αστάθεια πίεσης στο κύκλωμα πιλότου μπορεί να προκαλέσει επανειλημμένα άνοιγμα και κλείσιμο της βαλβίδας στο κατώφλι της. Η εγκατάσταση ενός συσσωρευτή στην πιλοτική γραμμή συχνά εξομαλύνει αυτές τις διακυμάνσεις της πίεσης και σταματά να φωνάζει.
Ο θόρυβος κατά την εναλλαγή της βαλβίδας συνήθως σημαίνει ότι η λειτουργία αποσυμπίεσης δεν λειτουργεί σωστά ή η εφαρμογή χρειάζεται βαλβίδα τύπου Α αντί για τύπου Β. Μοντέλα χωρίς τη βαθμίδα προανοίγματος της βαλβίδας απελευθερώνουν ξαφνική πίεση, η οποία μπορεί να προκαλέσει ακουστικό σοκ στις υδραυλικές γραμμές. Εάν ο θόρυβος δεν είναι αποδεκτός, η μετάβαση σε μια παραλλαγή αποσυμπίεσης που λειτουργεί με πιλοτική βαλβίδα αντεπιστροφής SL συνήθως λύνει το πρόβλημα. Εναλλακτικά, η προσθήκη ενός μικρού ανοίγματος στη γραμμή πιλότου επιβραδύνει το άνοιγμα της βαλβίδας, μειώνοντας το σοκ με κόστος ελαφρώς πιο αργής απόκρισης.
Οι καταστάσεις θερμικής κλειδαριάς απαιτούν διαφορετικές προσεγγίσεις αντιμετώπισης προβλημάτων. Εάν τα φορτία είναι δύσκολο να μετακινηθούν αφού το σύστημα παραμένει αδρανές σε ζεστές συνθήκες, η διαστολή του παγιδευμένου υγρού είναι πιθανό να προκαλέσει υπερβολική πίεση. Η εγκατάσταση μικρών βαλβίδων θερμικής εκτόνωσης που είναι πάνω από την κανονική πίεση λειτουργίας αλλά κάτω από την ικανότητα παράκαμψης πιλότου επιτρέπει τη θερμική διαστολή χωρίς να επηρεάζεται η κανονική λειτουργία. Εναλλακτικά, η χρήση σταθερών στη θερμοκρασία υδραυλικών υγρών μειώνει τους συντελεστές θερμικής διαστολής.
Μελλοντικές εξελίξεις και τάσεις του κλάδου
Οι σχεδιαστές υδραυλικών συστημάτων ενσωματώνουν όλο και περισσότερο αισθητήρες με εξαρτήματα βαλβίδας αντεπιστροφής SL που λειτουργούν με πιλότο για να επιτρέψουν την έξυπνη συντήρηση. Οι μορφοτροπείς πίεσης στις πιλοτικές γραμμές παρακολουθούν την ισχύ του σήματος ελέγχου, ειδοποιώντας τους χειριστές πριν η πίεση του πιλότου υποβαθμιστεί κάτω από τα λειτουργικά επίπεδα. Οι αισθητήρες μόλυνσης στη γραμμή αποστράγγισης από τη θύρα Y ανιχνεύουν πότε αρχίζουν να συσσωρεύονται σωματίδια, ενεργοποιώντας τη συντήρηση πριν συμβεί το μπλοκάρισμα. Αυτά τα έξυπνα συστήματα βαλβίδων μειώνουν τον απρογραμμάτιστο χρόνο διακοπής λειτουργίας αντιμετωπίζοντας έγκαιρα προβλήματα.
Οι περιβαλλοντικοί κανονισμοί οδηγούν στην υιοθέτηση βιοαποδομήσιμων υδραυλικών υγρών, ιδιαίτερα σε κινητό εξοπλισμό και δασικές εφαρμογές. Τα σύγχρονα σχέδια βαλβίδας αντεπιστροφής με πιλοτική λειτουργία SL φιλοξενούν αυτά τα υγρά μέσω συμβατών υλικών στεγανοποίησης και ενισχυμένης αντιδιαβρωτικής προστασίας. Το VDMA 24568 και παρόμοια πρότυπα βοηθούν τους μηχανικούς να επιλέξουν κατάλληλες βαλβίδες για εφαρμογές βιοελαίου. Καθώς οι περιβαλλοντικές ανησυχίες αυξάνονται, να περιμένετε ευρύτερη συμβατότητα με εναλλακτικές χημικές ουσίες υγρών.
Οι τάσεις σμίκρυνσης στον κινητό εξοπλισμό δημιουργούν ζήτηση για μικρότερες, ελαφρύτερες βαλβίδες αντεπιστροφής που λειτουργούν με πιλότο χωρίς να θυσιάζουν την απόδοση. Οι προηγμένες τεχνικές κατασκευής, συμπεριλαμβανομένων της τρισδιάστατης εκτύπωσης και της χύτευσης ακριβείας, μπορούν να επιτρέψουν πιο συμπαγή σχέδια. Η μείωση βάρους είναι σημαντική στον φορητό εξοπλισμό με ηλεκτρική μπαταρία όπου κάθε κιλό επηρεάζει το εύρος λειτουργίας. Τα μελλοντικά μοντέλα βαλβίδας αντεπιστροφής SL με πιλοτική λειτουργία μπορεί να ενσωματώνουν ελαφρύτερα υλικά όπως αλουμίνιο ή κατασκευασμένα πλαστικά σε εξαρτήματα που δεν φέρουν πίεση.
Οι βελτιώσεις ενεργειακής απόδοσης επικεντρώνονται στη μείωση των πτώσεων πίεσης στην κατεύθυνση της ελεύθερης ροής. Ακόμη και η τρέχουσα πτώση πίεσης 5 bar στην ονομαστική ροή αντιπροσωπεύει σπατάλη ενέργειας που μετατρέπεται σε θερμότητα. Η βελτιστοποιημένη γεωμετρία διαδρομής ροής θα μπορούσε ενδεχομένως να μειώσει την πτώση πίεσης στο μισό, βελτιώνοντας τη συνολική απόδοση του συστήματος. Καθώς το ενεργειακό κόστος αυξάνεται και η περιβαλλοντική πίεση αυξάνεται, αυτά τα κέρδη απόδοσης γίνονται πιο ελκυστικά από οικονομική άποψη.
Η ενοποίηση με ηλεκτρονικά συστήματα ελέγχου πιθανότατα θα επεκταθεί. Ενώ η πιλοτική βαλβίδα αντεπιστροφής SL βασίζεται επί του παρόντος αποκλειστικά σε σήματα υδραυλικού πιλότου, οι μελλοντικές εκδόσεις ενδέχεται να ενσωματώνουν ηλεκτρονικές βαλβίδες πιλότου και αισθητήρες θέσης ενσωματωμένους απευθείας στο σώμα της βαλβίδας. Αυτή η ενοποίηση απλοποιεί την αρχιτεκτονική του συστήματος και επιτρέπει πιο εξελιγμένους αλγόριθμους ελέγχου, διατηρώντας παράλληλα τη μηχανική απλότητα και αξιοπιστία που καθιστούν ελκυστικές τις βαλβίδες ελέγχου που λειτουργούν με πιλότο.
Κάνοντας τη σωστή επιλογή για την αίτησή σας
Η επιλογή μιας πιλοτικής βαλβίδας αντεπιστροφής SL έναντι εναλλακτικών τεχνολογιών απαιτεί προσεκτική αξιολόγηση των συγκεκριμένων απαιτήσεών σας. Ξεκινήστε προσδιορίζοντας εάν η εφαρμογή σας χρειάζεται στατική διατήρηση ή δυναμικό έλεγχο φορτίου. Εάν το φορτίο πρέπει να παραμείνει εντελώς ακίνητο όταν η βαλβίδα είναι κλειστή, το χαρακτηριστικό μηδενικής διαρροής μιας βαλβίδας αντεπιστροφής SL που λειτουργεί με πιλότο την καθιστά την καλύτερη επιλογή. Εάν το φορτίο κινείται συχνά με ελεγχόμενους ρυθμούς καθόδου, μια βαλβίδα αντιστάθμισης πιθανότατα λειτουργεί καλύτερα.
Σκεφτείτε εάν η δυνατότητα απομακρυσμένης απελευθέρωσης έχει σημασία στο σχεδιασμό σας. Απλές εφαρμογές όπου η χειροκίνητη λειτουργία βαλβίδας είναι αποδεκτή μπορούν να χρησιμοποιούν λιγότερο ακριβές βαλβίδες αντεπιστροφής άμεσης δράσης. Όταν οι χειριστές πρέπει να ελέγχουν το άνοιγμα της βαλβίδας από απόσταση ή όταν τα αυτοματοποιημένα συστήματα πρέπει να ενσωματώσουν τον έλεγχο βαλβίδας, η βαλβίδα αντεπιστροφής SL που λειτουργεί με πιλότο παρέχει ουσιαστική απομακρυσμένη λειτουργία μέσω του πιλοτικού κυκλώματος της. Οι εκτιμήσεις ασφαλείας συχνά οδηγούν αυτή την απαίτηση όταν το προσωπικό μακριά από επικίνδυνες περιοχές βελτιώνει τη συνολική ασφάλεια του συστήματος.
Αξιολογήστε με ειλικρίνεια τις δυνατότητες ελέγχου της μόλυνσης του συστήματός σας. Τα μοντέλα SL με βαλβίδα αντεπιστροφής με πιλοτική λειτουργία απαιτούν καθαρό υδραυλικό υγρό και κατάλληλο φιλτράρισμα. Εάν η εφαρμογή σας λειτουργεί σε περιβάλλοντα με σκόνη με οριακό φιλτράρισμα ή εάν οι πρακτικές συντήρησης είναι ασυνεπείς, οι απλούστεροι τύποι βαλβίδων με λιγότερες μικρές διόδους μπορεί να αποδειχθούν πιο αξιόπιστοι παρά τους περιορισμούς απόδοσής τους. Μην επιλέγετε εξελιγμένες βαλβίδες για συστήματα που δεν μπορούν να διατηρήσουν την καθαριότητα που απαιτούν αυτές οι βαλβίδες.
Οι απαιτήσεις ρυθμού ροής και πίεσης περιορίζουν την επιλογή μεγέθους βαλβίδας. Μετρήστε τους πραγματικούς ρυθμούς ροής στο κύκλωμά σας αντί να βασίζεστε στη χωρητικότητα της αντλίας, καθώς τα περισσότερα συστήματα δεν λειτουργούν στη μέγιστη ροή συνεχώς. Η επιλογή της μικρότερης βαλβίδας που χειρίζεται τους πραγματικούς ρυθμούς ροής ελαχιστοποιεί το κόστος και το βάρος. Οι ονομαστικές τιμές πίεσης θα πρέπει να υπερβαίνουν τη μέγιστη πίεση του συστήματος με επαρκές περιθώριο ασφαλείας, επιλέγοντας συνήθως βαλβίδες με ονομαστική τιμή τουλάχιστον 25 τοις εκατό πάνω από τη μέγιστη αναμενόμενη πίεση.
Οι απαιτήσεις εξωτερικής αποστράγγισης καθορίζουν εάν χρειάζεστε ένα μοντέλο SL ή εάν αρκεί η απλούστερη παραλλαγή SV. Εάν η πιλοτική αποστράγγιση μπορεί να επιστρέψει στη δεξαμενή μέσω της ίδιας πολλαπλής με την κύρια βαλβίδα, τα μοντέλα SV εσωτερικής αποστράγγισης λειτουργούν μια χαρά. Όταν η πιλοτική αποστράγγιση πρέπει να δρομολογηθεί χωριστά, ίσως για να διασφαλιστεί ότι η πίεση της δεξαμενής δεν παρεμβαίνει στη λειτουργία του πιλότου, η εξωτερική θύρα αποστράγγισης Y στα μοντέλα βαλβίδας αντεπιστροφής που λειτουργούν με πιλότο παρέχει την απαραίτητη ευελιξία.
Οι περιορισμοί χώρου εγκατάστασης επηρεάζουν την επιλογή του στυλ τοποθέτησης. Η τοποθέτηση υποπλάκας προσφέρει την πιο συμπαγή εγκατάσταση όταν μπορείτε να σχεδιάσετε μια πολλαπλή για να χωράει πολλές βαλβίδες. Οι συνδέσεις με σπείρωμα παρέχουν ευελιξία για εκ των υστέρων εφαρμογές ή βάσεις δοκιμών όπου η κατασκευή πολλαπλών δεν είναι πρακτική. Μετρήστε προσεκτικά τον διαθέσιμο χώρο και ελέγξτε τα σχέδια διαστάσεων προτού δεσμευτείτε για μια συγκεκριμένη διαμόρφωση τοποθέτησης.
Σύναψη
Η πιλοτική βαλβίδα αντεπιστροφής SL αναλαμβάνει έναν συγκεκριμένο αλλά σημαντικό ρόλο σε υδραυλικά συστήματα που απαιτούν συγκράτηση φορτίου μηδενικής διαρροής με τηλεχειρισμό. Η εξωτερική του διαμόρφωση αποστράγγισης παρέχει ευελιξία σχεδιασμού που δεν μπορούν να ταιριάξουν τα τυπικά μοντέλα SV, ιδιαίτερα πολύτιμη σε πολύπλοκα κυκλώματα όπου η δρομολόγηση της πιλότης πίεσης έχει σημασία. Η κατανόηση τόσο των δυνατοτήτων όσο και των περιορισμών αυτών των βαλβίδων βοηθά τους μηχανικούς να λαμβάνουν τεκμηριωμένες αποφάσεις σχετικά με το πότε θα τις χρησιμοποιούν και πώς να τις συντηρούν σωστά.
Για εφαρμογές στατικού φορτίου σε βιομηχανικούς αυτοματισμούς, φορητό εξοπλισμό και συστήματα κρίσιμα για την ασφάλεια, η τεχνολογία βαλβίδας ελέγχου SL που λειτουργεί με πιλότο παρέχει αξιόπιστη απόδοση που δεν μπορούν να ταιριάζουν με απλούστερες εναλλακτικές λύσεις. Οι υψηλότερες απαιτήσεις κόστους και συντήρησης δικαιολογούνται όταν η μηδενική διαρροή και ο τηλεχειρισμός είναι απαραίτητοι. Οι λιγότερο απαιτητικές εφαρμογές συχνά λειτουργούν καλά με βαλβίδες αντεπιστροφής άμεσης δράσης ή άλλες απλούστερες λύσεις με χαμηλότερο κόστος.
Η σωστή επιλογή απαιτεί αντιστοίχιση των προδιαγραφών της βαλβίδας με τις πραγματικές απαιτήσεις του συστήματος, λαμβάνοντας υπόψη το ονομαστικό μέγεθος, τις ονομαστικές τιμές πίεσης, τα υλικά στεγανοποίησης και τη διαμόρφωση στερέωσης. Η λεπτομερής τεχνική τεκμηρίωση της Bosch Rexroth, συμπεριλαμβανομένου του καταλόγου RE 21482, παρέχει τα δεδομένα που απαιτούνται για το ακριβές μέγεθος της βαλβίδας. Προμηθευτές όπως η Hyquip και η Leader Hydraulics μπορούν να παρέχουν υποστήριξη εφαρμογών και τιμολόγηση για συγκεκριμένα μοντέλα.
Τα προγράμματα συντήρησης που δίνουν έμφαση στον έλεγχο της μόλυνσης και στην τακτική επιθεώρηση διατηρούν τα συστήματα βαλβίδας αντεπιστροφής SL που λειτουργούν πιλοτικά σε λειτουργία αξιόπιστα για δέκα ή περισσότερα χρόνια. Όταν αναπτύσσονται προβλήματα, η συστηματική αντιμετώπιση προβλημάτων συνήθως εντοπίζει επιδιορθώσιμες αιτίες, όπως απόφραξη γραμμής πιλότου ή φθορά στεγανοποίησης. Η κατανόηση του τρόπου λειτουργίας αυτών των βαλβίδων εσωτερικά καθιστά την αντιμετώπιση προβλημάτων πολύ πιο αποτελεσματική.
Καθώς η υδραυλική τεχνολογία εξελίσσεται προς μεγαλύτερη ενσωμάτωση με ηλεκτρονικά χειριστήρια και βελτιωμένη ενεργειακή απόδοση, τα σχέδια βαλβίδας αντεπιστροφής SL που λειτουργούν με πιλότο θα συνεχίσουν να προσαρμόζονται για να ανταποκρίνονται στις νέες απαιτήσεις. Η θεμελιώδης αρχή λειτουργίας - η χρήση πιλότου πιλότου για τη μηχανική απελευθέρωση ενός σφραγισμένου σωλήνος - παραμένει σταθερή και πιθανότατα θα εξυπηρετεί τα υδραυλικά συστήματα για πολλές επόμενες δεκαετίες. Οι μηχανικοί που κατανοούν πλήρως αυτές τις βαλβίδες μπορούν να σχεδιάσουν καλύτερα συστήματα και να λύσουν προβλήματα πιο αποτελεσματικά.
