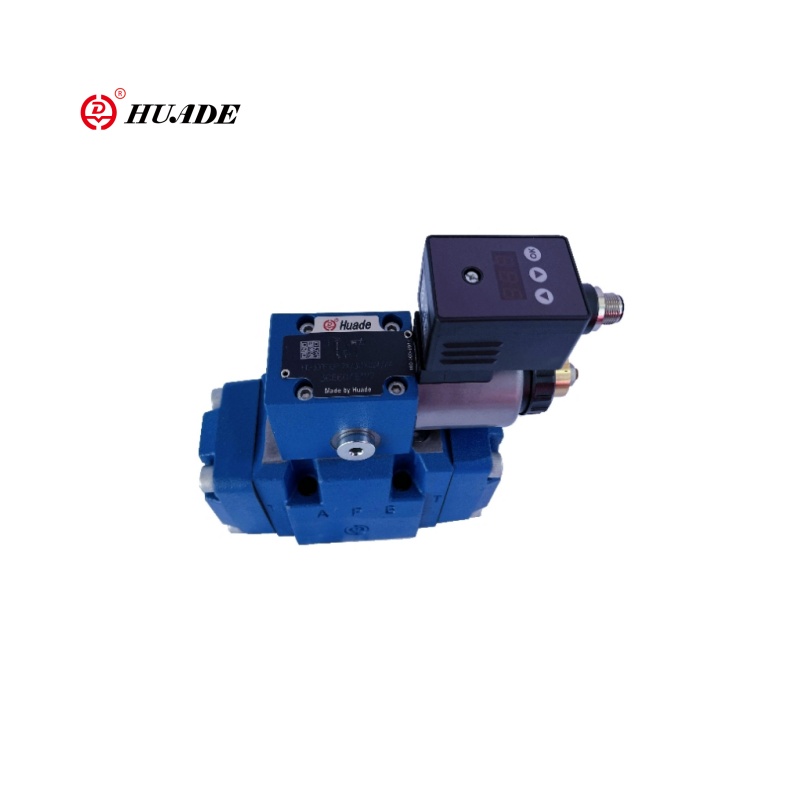

Αναλογική βαλβίδα μείωσης πίεσης 3DRE-7X

Η τρισδιάστατη πιλοτική αναλογική βαλβίδα μείωσης της πίεσης 3DRE-7X είναι ένα συστατικό ελέγχου πίεσης υψηλής ακρίβειας που ρυθμίζει την πίεση εξόδου μέσω μιας αναλογίας ηλεκτρικού σήματος. Η βαλβίδα 3DRE-7X υιοθετεί ένα τρισδιάστατο σχέδιο. Εκτός από τη συνάρτηση μείωσης της πίεσης, μπορεί να συνειδητοποιήσει την εκφόρτωση του T-Port, να εξοικονομήσει ενέργεια και να μειώσει τη θερμότητα. Η βαλβίδα οδηγείται από μια μικρή πιλοτική βαλβίδα ροής, η οποία είναι πιο ακριβής στη ρύθμιση και έχει χαμηλή κατανάλωση ενέργειας.

Παράμετρος προϊόντος της βαλβίδας μείωσης της αναλογικής πίεσης 3DRE-7X

Χαρακτηριστικό προϊόντος και εφαρμογή της βαλβίδας μείωσης της αναλογικής πίεσης 3DRE-7X

Χαρακτηριστικά:

▶ Έκδοση 3 δρόμων

▶ Λειτουργία με αναλογική ηλεκτρομαγνητική βαλβίδα με περιστρεφόμενο πηνίο

▶ για τη τοποθέτηση της υποπτεία

▶ Πρότυπο μεταφοράς σύμφωνα με το ISO 4401

▶ Μέγιστος περιορισμός πίεσης, προαιρετικός

▶ Βαλβίδα και ηλεκτρονικά ελέγχου από μία μόνο πηγή

▶ Ενσωματωμένα ηλεκτρονικά (OBE) (τύπος HD-3DRE (m) e):

- Μικρή ανοχή στην κατασκευή της καμπύλης χαρακτηριστικής πίεσης της τιμής εντολών

▶ Εξωτερικά ηλεκτρονικά ελέγχου (τύπος HD-3DRE (m)

▶ Καμπύλη χαρακτηριστικής τιμής γραμμικής εντολής

Εφαρμογή:

Η τρισδιάστατη πιλοτική αναλογική βαλβίδα μείωσης της πίεσης 3DRE-7X μπορεί να χρησιμοποιηθεί σε βιομηχανικά υδραυλικά συστήματα, μηχανικά μηχανικά, εξοπλισμό δοκιμών και δοκιμαστικά παγκάκια, αεροδιαστημική και ναυπηγική βιομηχανία, υδραυλικά συστήματα μεταλλουργικού εξοπλισμού υψηλής θερμοκρασίας κ.λπ.

Λειτουργία και τμήμα της βαλβίδας μείωσης της αναλογικής πίεσης 3DRE-7X

Λειτουργία, ενότητα

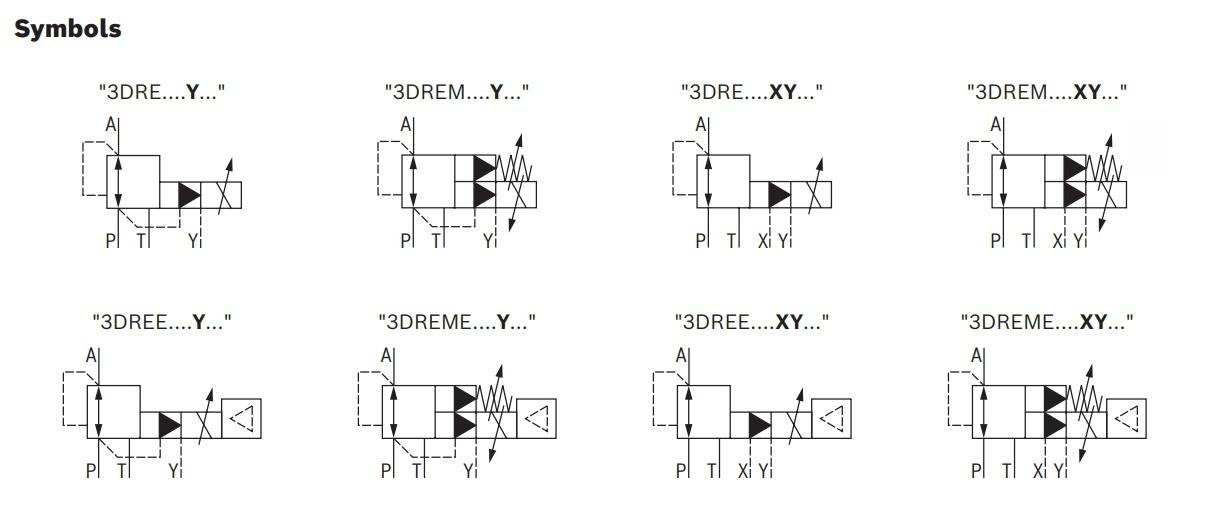

Οι τύποι βαλβίδων 3DRE (M) και 3DRE (M) E είναι ηλεκτρικά πιλοτικές βαλβίδες μείωσης της πίεσης 3 κατευθύνσεων με περιορισμό πίεσης του ενεργοποιητή.

Χρησιμοποιούνται για μείωση (P έως Α) και περιορισμό (Α έως Τ) μιας πίεσης του συστήματος.

Ρύθμιση

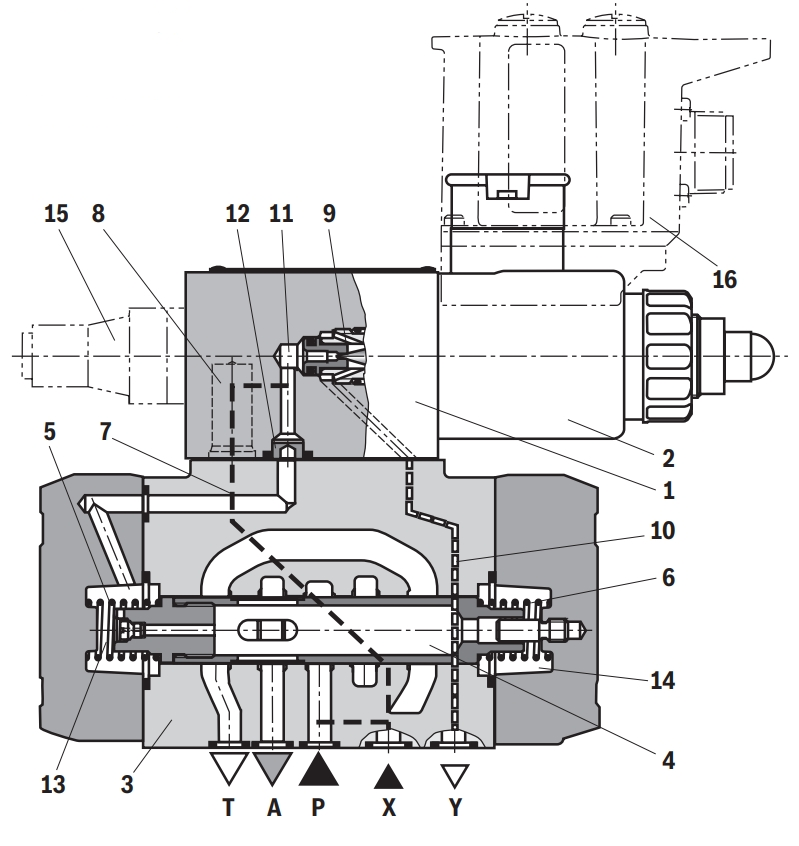

Οι βαλβίδες αποτελούνται από δύο κύρια συγκροτήματα:

◆ Η βαλβίδα ελέγχου πιλοτικού ελέγχου (1) με αναλογική ηλεκτρομαγνητική βαλβίδα (2), προαιρετικά με μέγιστο περιορισμό πίεσης (15)

▶ Κύρια βαλβίδα (3) με κύριο καρούλι ελέγχου (4)

Λειτουργία

◆ Η εξαρτώμενη από την τιμή της αξίας της πίεσης που πρέπει να μειωθεί στη θύρα Α μέσω της βαλβίδας ελέγχου πιλότου (1).

▶ Με τη θύρα P, τα ελατήρια (5) και (6) κρατούν το κύριο καρούλι ελέγχου (4) στην κεντρική του θέση.

Με αυτόν τον τρόπο, εμποδίζεται ένα άλμα εκκίνησης στον ενεργοποιητή.

▶ Πυροβολημένο υγρό ρέει από την οπή (7) μέσω του ελεγκτή ροής (8), μέσω του θαλάμου ελέγχου (11) στο κενό πεταλούδας (9), μέσω της γραμμής (10) στη θύρα Y. Αυτή η σύνδεση πρέπει να οδηγείται στη δεξαμενή με μηδενική πίεση.

Μείωση της πίεσης

▶ Η συσσώρευση της πιλοτικής πίεσης στον θάλαμο ελέγχου (11) ως συνάρτηση της τιμής εντολών.

▶ Η συσσώρευση πίεσης στον θάλαμο άνοιξης (13) μέσω του ακροφυσίου (12) και της κίνησης του κύριου καρουλιού ελέγχου (4) στα δεξιά.

Το υδραυλικό υγρό ρέει από το Ρ έως το Α.

▶ Η πίεση του ενεργοποιητή στη θύρα Α είναι διαθέσιμη στο θάλαμο της άνοιξης (14).

▶ Η αύξηση της πίεσης στη θύρα Α στην καθορισμένη πίεση της βαλβίδας ελέγχου πιλοτικής (1) οδηγεί στην κίνηση του κύριου καρούλι (4) προς τα αριστερά. Η πίεση στη θύρα Α είναι σχεδόν ταυτόσημη με την πίεση καθορισμένου στη βαλβίδα ελέγχου πιλότου (1).

Περιορισμός πίεσης

▶ Εάν η πίεση στη θύρα Α υπερβαίνει την οριακή πίεση της βαλβίδας ελέγχου πιλοτικής (1), το κύριο καρούλι ελέγχου (4) μετακινείται προς τα αριστερά.

▶ Αυτό ανοίγει τη σύνδεση από Α έως Τ και περιορίζει την πίεση που εκκρεμεί στη θύρα Α στην τιμή καθορισμένης εντολής.
