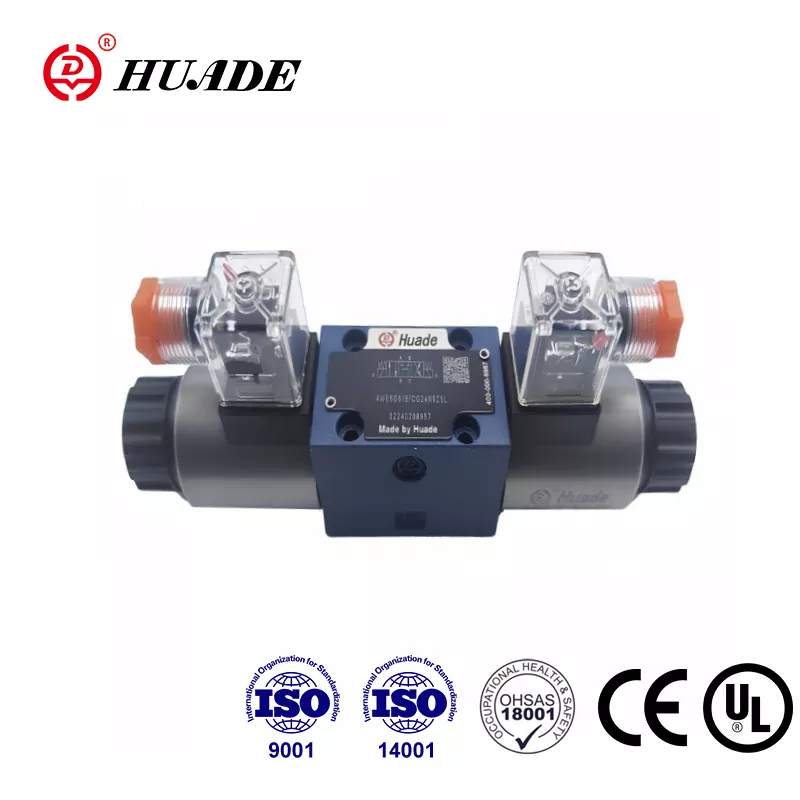

Η βαλβίδα ελέγχου κατεύθυνσης Bosch Rexroth 4WE 6 D αντιπροσωπεύει ένα θεμελιώδες στοιχείο στα σύγχρονα υδραυλικά συστήματα. Αυτή η βαλβίδα λειτουργεί ως ηλεκτρικά ελεγχόμενος διακόπτης κατεύθυνσης που λέει στο υδραυλικό υγρό πού να πάει και πότε να κινηθεί. Ως τυπική βαλβίδα μεγέθους NG6, ταιριάζει σε συστήματα σε όλο τον κόσμο χάρη στα διεθνή πρότυπα που κάνουν διαφορετικές μάρκες να συνεργάζονται. Οι μηχανικοί που πρέπει να συγκρίνουν προμηθευτές, να ελέγξουν τις τιμές ή να κατανοήσουν τεχνικές λεπτομέρειες θα διαπιστώσουν ότι αυτή η βαλβίδα προσφέρει αξιοπιστία και ευελιξία για εφαρμογές μέσης έως υψηλής πίεσης.
Κατανόηση της Βασικής Λειτουργίας και Σχεδίασης

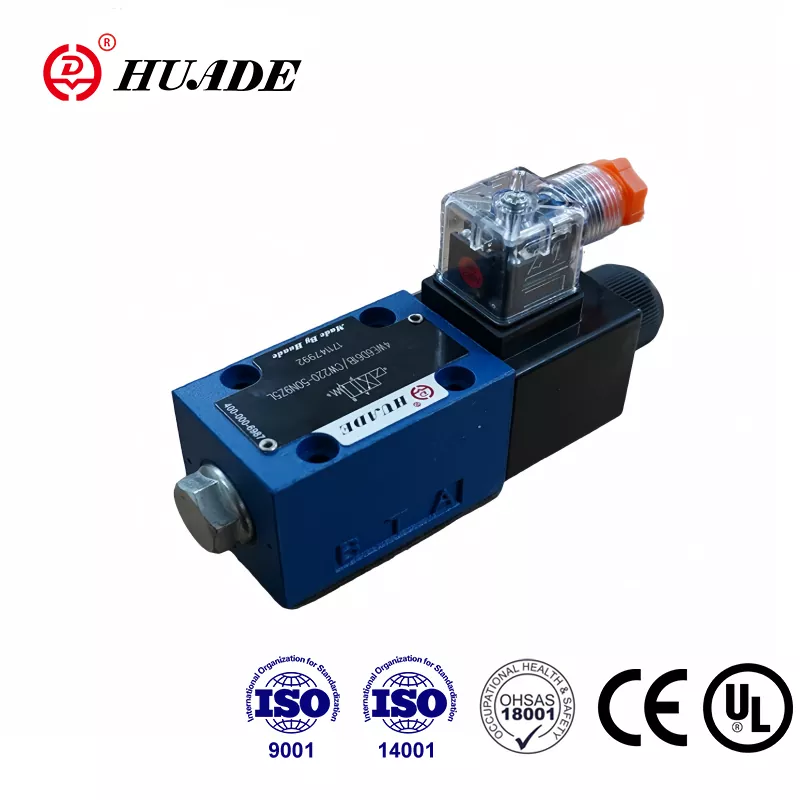

Η βαλβίδα 4WE 6 D ελέγχει το υδραυλικό υγρό μεταβαίνοντάς το μεταξύ τεσσάρων κύριων θυρών με την ένδειξη P, A, B και T. Η θύρα P συνδέεται με την αντλία, οι θύρες A και B συνδέονται με ενεργοποιητές όπως κύλινδροι και η θύρα T επιστρέφει υγρό στη δεξαμενή. Η βαλβίδα λειτουργεί σαν ηλεκτρικός διακόπτης αλλά για υδραυλικό λάδι αντί για ρεύμα. Όταν το ενεργοποιείτε, το υγρό ρέει προς μία κατεύθυνση. Όταν το απενεργοποιείτε, η ροή είτε σταματά είτε αντιστρέφεται ανάλογα με τον σχεδιασμό της βαλβίδας.
Μέσα στη βαλβίδα βρίσκεται ένα μεταλλικό καρούλι που ολισθαίνει εμπρός και πίσω μέσα σε μια επεξεργασμένη με ακρίβεια οπή. Ένας ηλεκτρομαγνήτης που ονομάζεται σωληνοειδές σπρώχνει αυτό το καρούλι όταν ρέει ηλεκτρισμός μέσα από το πηνίο του. Το 4WE 6 D χρησιμοποιεί αυτό που οι μηχανικοί αποκαλούν σχέδιο "υγρού οπλισμού", που σημαίνει ότι το έμβολο της ηλεκτρομαγνητικής βαλβίδας κάθεται απευθείας στο υδραυλικό λάδι. Αυτό μπορεί να ακούγεται περίεργο, αλλά στην πραγματικότητα κάνει τη βαλβίδα να διαρκεί περισσότερο επειδή δεν υπάρχουν ελαστικά στεγανοποιητικά που φθείρονται γύρω από τα κινούμενα μέρη. Το λάδι βοηθά επίσης στην ψύξη της ηλεκτρομαγνητικής βαλβίδας και μειώνει τον θόρυβο κατά τη λειτουργία.
Όταν η ηλεκτρομαγνητική βαλβίδα σβήσει, ένα ελατήριο επιστροφής σπρώχνει το καρούλι πίσω στην αρχική του θέση. Αυτός ο σχεδιασμός επαναφοράς ελατηρίου παρέχει ένα χαρακτηριστικό ασφαλείας επειδή η βαλβίδα επιστρέφει αυτόματα σε μια γνωστή θέση εάν διακοπεί η ηλεκτρική ισχύς. Η δύναμη από το ελατήριο πρέπει να υπερνικήσει τόσο την τριβή των κινούμενων μερών όσο και οποιαδήποτε πίεση στη γραμμή επιστροφής, κάτι που γίνεται σημαντικό αργότερα όταν συζητάμε τα όρια σχεδιασμού του συστήματος.
Το σώμα της βαλβίδας ακολουθεί τα διεθνή πρότυπα τοποθέτησης, συμπεριλαμβανομένων των ISO 4401-03, CETOP 3 και DIN 24340 Form A. Αυτά τα πρότυπα καθορίζουν την ακριβή θέση των οπών στερέωσης και των συνδέσεων θυρών. Αυτή η τυποποίηση σημαίνει ότι το Rexroth 4WE 6 D μπορεί να αντικαταστήσει φυσικά παρόμοιες βαλβίδες από την Parker, την Eaton ή άλλους κατασκευαστές χωρίς να επανασχεδιάσει την πλάκα στερέωσης. Για τους διαχειριστές αγορών, αυτή η εναλλαξιμότητα δημιουργεί ευελιξία στην εφοδιαστική αλυσίδα, καθώς πολλοί προμηθευτές μπορούν να παρέχουν συμβατά ανταλλακτικά κατά τη διάρκεια ελλείψεων ή διαπραγματεύσεων για τις τιμές.
Εκτιμήσεις πίεσης και χωρητικότητα ροής
Η βαλβίδα ελέγχου κατεύθυνσης Rexroth 4WE 6 D χειρίζεται σοβαρές πιέσεις εργασίας. Οι κύριες θύρες P, A και B μπορούν να λειτουργήσουν σε πιέσεις έως και 350 bar, αν και τα περισσότερα τεχνικά έγγραφα αναφέρουν το τυπικό μέγιστο στα 315 bar. Για να το θέσουμε αυτό σε μια προοπτική, 315 bar ισούται με περίπου 4.570 λίβρες ανά τετραγωνική ίντσα, που είναι περίπου ισοδύναμο με το βάρος ενός μικρού αυτοκινήτου που πιέζει μια περιοχή στο μέγεθος ενός γραμματοσήμου.
Η χωρητικότητα ροής εξαρτάται από το εάν επιλέγετε ηλεκτρομαγνητική βαλβίδα DC ή AC. Οι εκδόσεις συνεχούς ρεύματος μπορούν να χειριστούν έως και 80 λίτρα ανά λεπτό, ενώ οι εκδόσεις AC συνήθως υπερβαίνουν τα 60 λίτρα ανά λεπτό. Η διαφορά προέρχεται από τον σχεδιασμό του ηλεκτρομαγνήτη και από το πόσο γρήγορα μπορεί να μετακινήσει το καρούλι. Για αναφορά, 80 λίτρα ανά λεπτό θα μπορούσαν να γεμίσουν μια μπανιέρα σε περίπου δύο λεπτά.
Ωστόσο, υπάρχει ένα όριο κρίσιμης πίεσης που αιφνιδιάζει πολλούς σχεδιαστές. Η θύρα T, η οποία επιστρέφει λάδι στη δεξαμενή, δεν μπορεί να υπερβαίνει τα 160 bar πίεσης. Αυτός ο περιορισμός υπάρχει επειδή το ελατήριο επιστροφής και η δύναμη της ηλεκτρομαγνητικής βαλβίδας πρέπει να ξεπεράσουν αξιόπιστα την πίεση που ωθεί προς τα πίσω από τη γραμμή επιστροφής. Εάν η πίεση της γραμμής επιστροφής είναι πολύ υψηλή, η μπομπίνα μπορεί να δονηθεί, να μην μετακινηθεί σωστά ή ακόμα και να μετακινηθεί όταν θα έπρεπε να παραμείνει ακίνητη. Τα συστήματα που μοιράζονται πολλαπλές επιστροφής μεταξύ πολλαπλών βαλβίδων ή χρησιμοποιούν μεγάλες γραμμές επιστροφής με περιορισμούς χρειάζονται προσεκτικό υπολογισμό για να διασφαλιστεί ότι η πίεση της θύρας Τ παραμένει εντός των ορίων.
Η σχέση μεταξύ πτώσης πίεσης και ροής ακολουθεί ένα προβλέψιμο μοτίβο. Με μέγιστη ροή 80 λίτρων ανά λεπτό, η βαλβίδα συνήθως δημιουργεί περίπου 2,5 bar απώλεια πίεσης. Αυτή η ενέργεια μετατρέπεται σε θερμότητα, την οποία το υδραυλικό λάδι πρέπει να απομακρύνει. Η λειτουργία σταθερά πάνω από την ονομαστική ροή ή πίεση απαιτεί πρόσθετη ικανότητα ψύξης και μπορεί να χρειαστεί ειδικά εξαρτήματα πεταλούδας για να διατηρηθεί η αποδεκτή απόκριση της βαλβίδας.
Οι μηχανικοί που επιλέγουν το 4WE 6 D για νέα σχέδια θα πρέπει να επαληθεύσουν ότι η πίεση της γραμμής επιστροφής του συστήματος παραμένει πολύ κάτω από το όριο των 160 bar με επαρκές περιθώριο ασφαλείας. Ένας καλός εμπειρικός κανόνας αφήνει τουλάχιστον 20-30 bar μαξιλαριού για να χειριστεί τις αιχμές πίεσης κατά τη γρήγορη εναλλαγή της βαλβίδας ή όταν αλλάζουν πολλές βαλβίδες ταυτόχρονα.
Διαμορφώσεις ουρά και λειτουργικές παραλλαγές
Τα σύμβολα γραμμάτων και αριθμών που είναι σφραγισμένα στις πινακίδες των βαλβίδων περιγράφουν ακριβώς πώς ρέει το υγρό σε διαφορετικές θέσεις. Το "D" στο 4WE 6 D υποδεικνύει μια συγκεκριμένη σχεδίαση καρουλιού, συνήθως μια διαμόρφωση τεσσάρων κατευθύνσεων με κέντρο το ελατήριο. Στην κεντρική θέση, αυτό το καρούλι μπλοκάρει και το P στο T και το A στο B. Όταν ενεργοποιείται, συνδέει το P στο A και το B στο T, κάτι που θα επεκτείνει έναν κύλινδρο. Όταν απενεργοποιηθεί, το ελατήριο επαναφέρει το καρούλι στο κέντρο και ο κύλινδρος σταματά.
Η Rexroth προσφέρει πολλά διαφορετικά σύμβολα καρουλιού πέρα από τον τύπο D. Μερικοί συνδέουν όλες τις θύρες στη δεξαμενή σε κεντρική θέση για ενεργοποιητές ελεύθερης πλεύσης. Άλλοι μπλοκάρουν όλες τις θύρες για να κρατήσουν ένα φορτίο. Η επιλογή εξαρτάται από το τι πρέπει να κάνει το μηχάνημα όταν η βαλβίδα βρίσκεται στη ουδέτερη θέση. Μια πρέσα μπορεί να χρειάζεται ένα κέντρο συγκράτησης φορτίου, ενώ ένα σύστημα χειρισμού υλικών μπορεί να επωφεληθεί από ένα κέντρο πλωτήρα που επιτρέπει στους ενεργοποιητές να κινούνται ελεύθερα κατά τη διάρκεια της εγκατάστασης.
Το σώμα της βαλβίδας περιλαμβάνει έναν χειροκίνητο μηχανισμό παράκαμψης που συνήθως επισημαίνεται με ένα μικρό κουμπί ή πόμολο. Κατά τη διάρκεια της εκκίνησης ή έκτακτης ανάγκης, οι τεχνικοί μπορούν να πιέσουν αυτήν την παράκαμψη για να μετακινήσουν μηχανικά το καρούλι χωρίς ηλεκτρική ενέργεια. Αυτή η δυνατότητα αποδεικνύεται απαραίτητη κατά τη θέση σε λειτουργία νέων συστημάτων ή την αντιμετώπιση προβλημάτων, καθώς μπορείτε να επαληθεύσετε τη μηχανική λειτουργία ανεξάρτητα από τα ηλεκτρικά χειριστήρια.
Μερικά μοντέλα 4WE 6 D περιλαμβάνουν ένα επίθημα "OF" που υποδηλώνει ένα σχέδιο αναστολής. Αυτές οι εκδόσεις δεν έχουν ελατήριο επιστροφής, αλλά χρησιμοποιούν μηχανικές μπάλες ή καρφίτσες που κλειδώνουν το καρούλι σε όποια θέση δόθηκε τελευταία φορά. Ένας σύντομος ηλεκτρικός παλμός μετατοπίζει την μπομπίνα και, στη συνέχεια, η αναστολή την κρατά εκεί χωρίς συνεχή τροφοδοσία. Αυτός ο σχεδιασμός εξοικονομεί ενέργεια και μειώνει τη θερμότητα, αλλά απαιτεί ιδιαίτερη προσοχή για τη σταθερότητα της πίεσης της γραμμής επιστροφής, καθώς δεν υπάρχει δύναμη ελατηρίου που να βοηθά να συγκρατείται το καρούλι στη θέση του.
Για εφαρμογές όπου η ταχεία μετατόπιση της βαλβίδας δημιουργεί κραδασμούς πίεσης, οι παραλλαγές μαλακής μεταγωγής χρησιμοποιούν αυλάκια και στόμια διαμορφωμένων με ακρίβεια στο καρούλι. Αυτά τα χαρακτηριστικά ανοίγουν και κλείνουν σταδιακά τις διαδρομές ροής αντί να κουμπώνουν αμέσως μεταξύ των θέσεων. Το αποτέλεσμα μειώνει τα φαινόμενα της σφύρας νερού που μπορεί να καταστρέψουν τους σωλήνες και τα εξαρτήματα με την πάροδο του χρόνου. Ο τυπικός χρόνος απόκρισης είναι 10 έως 20 χιλιοστά του δευτερολέπτου ανάλογα με τον τύπο της ηλεκτρομαγνητικής βαλβίδας και την πίεση του συστήματος.
Ηλεκτρικές Προδιαγραφές και Περιβαλλοντικά Όρια
Τα πηνία ηλεκτρομαγνητικής βαλβίδας στη βαλβίδα ελέγχου κατεύθυνσης 4WE 6 D είναι κατασκευασμένα για συνεχή λειτουργία, που σημαίνει ότι μπορούν να παραμείνουν ενεργοποιημένα επ' αόριστον χωρίς υπερθέρμανση. Στην ονομαστική τάση, η αύξηση της θερμοκρασίας του πηνίου παραμένει κάτω από τους 30 βαθμούς Kelvin και η αναμενόμενη διάρκεια ζωής υπερβαίνει τα 10 εκατομμύρια κύκλους μεταγωγής. Αυτή η ανθεκτικότητα καθιστά τη βαλβίδα κατάλληλη για αυτοματισμούς υψηλού κύκλου όπου οι βαλβίδες ενδέχεται να αλλάζουν πολλές φορές το δευτερόλεπτο για εκτεταμένες περιόδους.
Οι διαθέσιμες τάσεις περιλαμβάνουν και τις δύο επιλογές DC στα 12, 24, 96 και 205 βολτ, συν τις επιλογές AC στα 110 και 230 βολτ. Τα πηνία ανέχονται διακυμάνσεις τάσης συν ή πλην 10 τοις εκατό από την ονομαστική, γεγονός που βοηθά τη βαλβίδα να λειτουργεί αξιόπιστα ακόμα και όταν τα τροφοδοτικά παρουσιάζουν διακυμάνσεις. Η ηλεκτρική σύνδεση ακολουθεί το πρότυπο EN 175301-803 για τριπολικούς συνδετήρες. Όταν συνδυάζονται σωστά, οι σύνδεσμοι επιτυγχάνουν βαθμό προστασίας IP65, που σημαίνει ότι αντιστέκονται σε σκόνη και πίδακες νερού από οποιαδήποτε κατεύθυνση.
Ένα πρακτικό χαρακτηριστικό που εκτιμούν οι τεχνικοί συντήρησης είναι το αφαιρούμενο, περιστρεφόμενο πηνίο. Μπορείτε να αποσυνδέσετε τον ηλεκτρικό σύνδεσμο, να αφαιρέσετε το πηνίο της ηλεκτρομαγνητικής βαλβίδας, να το περιστρέψετε 360 μοίρες σε οποιαδήποτε θέση που διευκολύνει την καλωδίωση και να το εγκαταστήσετε ξανά χωρίς να σπάσετε στο υδραυλικό κύκλωμα. Αυτή η ευελιξία απλοποιεί την εγκατάσταση σε στενούς χώρους και επιτρέπει τη βελτιστοποίηση της δρομολόγησης των καλωδίων μετά την τοποθέτηση της βαλβίδας στο σύστημα.
Το εύρος θερμοκρασίας λειτουργίας για τυπικές στεγανοποιήσεις κυμαίνεται από αρνητικούς 30 έως θετικούς 80 βαθμούς Κελσίου. Το ίδιο το υδραυλικό υγρό πρέπει να διατηρεί ιξώδες μεταξύ 10 και 500 τετραγωνικά χιλιοστά ανά δευτερόλεπτο, αν και η βέλτιστη απόδοση είναι περίπου 25. Η βαλβίδα ζυγίζει περίπου 1,46 κιλά, αρκετά ελαφριά για εύκολο χειρισμό κατά την εγκατάσταση, αλλά αρκετά βαριά για να αισθάνεται ουσιαστική και καλοφτιαγμένη.
Ένας σημαντικός παράγοντας ασφαλείας περιλαμβάνει τη θερμοκρασία ανάφλεξης του υγρού. Η πιο ζεστή επιφάνεια στην ηλεκτρομαγνητική βαλβίδα μπορεί να φτάσει τους 150 βαθμούς Κελσίου κατά τη συνεχή λειτουργία. Το υδραυλικό λάδι πρέπει να έχει θερμοκρασία ανάφλεξης τουλάχιστον 50 βαθμούς υψηλότερη από αυτή, δηλαδή τουλάχιστον 200 βαθμούς Κελσίου σημείο ανάφλεξης. Τα περισσότερα ορυκτά υδραυλικά λάδια ικανοποιούν εύκολα αυτήν την απαίτηση, αλλά τα συνθετικά υγρά ή οι ασυνήθιστες συνθέσεις χρειάζονται επαλήθευση πριν από τη χρήση.
Απαιτήσεις Υδραυλικών Υγρών και Προστασία Συστήματος
Η μακροπρόθεσμη αξιοπιστία της βαλβίδας ελέγχου κατεύθυνσης Rexroth 4WE 6 D εξαρτάται σε μεγάλο βαθμό από την ποιότητα του υδραυλικού υγρού. Τα ακριβή διάκενα μεταξύ του πηνίου ολίσθησης και της οπής του σώματος της βαλβίδας μετρούν μόνο μερικά μικρόμετρα. Σωματίδια μόλυνσης μεγαλύτερα από αυτά τα διάκενα προκαλούν ταχεία φθορά και τελική αστοχία μέσω δύο διαφορετικών μηχανισμών.
Πρώτον, τα σωματίδια παγιδεύονται μεταξύ του καρουλιού και της οπής προκαλώντας αυτό που οι τεχνικοί αποκαλούν «κόλλημα». Το καρούλι κολλάει στη θέση του και αρνείται να μετακινηθεί όταν του δοθεί εντολή. Αυτό μπορεί να φαίνεται διακοπτόμενο στην αρχή καθώς τα σωματίδια σφηνώνονται προσωρινά και στη συνέχεια λειτουργούν ελεύθερα, αλλά το πρόβλημα αναπόφευκτα επιδεινώνεται καθώς συσσωρεύονται περισσότερα σωματίδια. Δεύτερον, τα σωματίδια λειτουργούν σαν πάστα λείανσης που σταδιακά φθείρει τις επιφάνειες ακριβείας. Καθώς ανοίγουν τα διάκενα, αυξάνεται η εσωτερική διαρροή. Αυτή η διαρροή όχι μόνο σπαταλά την ισχύ της αντλίας, αλλά δημιουργεί θερμότητα που υποβαθμίζει το λάδι και επιταχύνει τη φθορά της στεγανοποίησης σε όλο το σύστημα.
Η Rexroth καθορίζει το μέγιστο επίπεδο μόλυνσης ως ISO 4406 Κλάση 20/18/15. Αυτή η ταξινόμηση σημαίνει όχι περισσότερα από 5.000 σωματίδια μεγαλύτερα από 4 μικρά ανά χιλιοστόλιτρο λαδιού, όχι περισσότερα από 1.300 σωματίδια μεγαλύτερα από 6 μικρά και όχι περισσότερα από 320 σωματίδια μεγαλύτερα από 14 μικρά. Η επίτευξη αυτής της καθαριότητας απαιτεί αποτελεσματικό φιλτράρισμα με αναλογία βήτα τουλάχιστον 75 στα 25 μικρά.
Πρακτικά, το σύστημα φιλτραρίσματος κοστίζει συχνά περισσότερο κατά τη διάρκεια ζωής της βαλβίδας από την ίδια τη βαλβίδα. Τα στοιχεία φίλτρου χρειάζονται τακτική αντικατάσταση και η δοκιμή ανάλυσης λαδιού επιβεβαιώνει ότι η μόλυνση παραμένει εντός ορίων. Το τσιμπήματα κατά τη διήθηση οδηγεί σε ακριβές αντικαταστάσεις βαλβίδων και απροσδόκητο χρόνο διακοπής λειτουργίας. Οι μηχανικοί που σχεδιάζουν νέα συστήματα θα πρέπει να έχουν προϋπολογισμό για φίλτρα υψηλής ποιότητας και να σχεδιάζουν τη συντήρηση των φίλτρων ως κρίσιμη και όχι προαιρετική εργασία.
Το τυπικό υγρό είναι ορυκτό υδραυλικό λάδι που πληροί τα DIN 51524 μέρη 1, 2 και 3. Η βαλβίδα λειτουργεί επίσης με ορισμένα συνθετικά υγρά και μείγματα νερού-γλυκόλης, εάν καθορίσετε τα κατάλληλα υλικά στεγανοποίησης. Οι τυπικές σφραγίδες από καουτσούκ νιτριλίου λειτουργούν καλά με τα πετρελαϊκά έλαια, αλλά οι εφαρμογές σε υψηλή θερμοκρασία χρειάζονται φθοροελαστομερή σφράγιση και τα υγρά με βάση το νερό απαιτούν ειδικές ενώσεις με την ένδειξη MH ή MT.
Ρόλος ως πιλοτική βαλβίδα και χαρακτηριστικά διαρροής
Η βαλβίδα 4WE 6 D χρησιμεύει συχνά ως πιλοτική βαθμίδα που ελέγχει μεγαλύτερες βαλβίδες κατεύθυνσης. Σε αυτήν την εφαρμογή, το μικρό 4WE 6 D αλλάζει την πίεση πιλότου που κινεί ένα πολύ μεγαλύτερο καρούλι σε μια βαλβίδα κύριας σκηνής. Η κύρια βαλβίδα μπορεί να χειριστεί 600 λίτρα ανά λεπτό ή περισσότερα, πολύ πέρα από την άμεση χωρητικότητα του 4WE 6 D, αλλά χρησιμοποιεί την αξιόπιστη εναλλαγή του 4WE 6 D για τη λήψη αποφάσεων ελέγχου.
Όταν χρησιμοποιείται ως πιλοτική βαλβίδα, η απόδοση του 4WE 6 D επηρεάζει άμεσα την ασφάλεια και την απόκριση ολόκληρου του συστήματος υψηλής ροής. Οποιαδήποτε αστάθεια στη θύρα Τ της βαλβίδας πιλότου ή υπερβολική εσωτερική διαρροή στη βαλβίδα πιλότου δημιουργεί σφάλματα στην τοποθέτηση της κύριας σκηνής. Αυτό καθιστά την καθαριότητα του υγρού και τη σταθερότητα της πίεσης της θύρας Τ ακόμη πιο κρίσιμες σε εφαρμογές πιλοτικών βαλβίδων. Η μικρή πιλοτική βαλβίδα ουσιαστικά γίνεται ο εγκέφαλος που ελέγχει ένα πολύ πιο ισχυρό σώμα, επομένως η διατήρηση αυτού του εγκεφάλου υγιούς απαιτεί επιπλέον προσοχή.
Όλες οι βαλβίδες τύπου καρουλιού έχουν κάποια εσωτερική διαρροή από το σχεδιασμό τους. Το διάκενο μεταξύ του καρουλιού και της οπής πρέπει να επιτρέπει την ομαλή κίνηση, πράγμα που σημαίνει ότι δεν μπορεί να σφραγίσει τέλεια όπως μια βαλβίδα σωλήνωσης. Οι νέες βαλβίδες έχουν πολύ μικρή διαρροή, συνήθως λιγότερο από 0,5 λίτρα ανά λεπτό σε πλήρη πίεση. Καθώς η βαλβίδα συσσωρεύει ώρες λειτουργίας και η φθορά αυξάνει τα διάκενα, η διαρροή αυξάνεται σταδιακά. Αυτό είναι φυσιολογικό και αναμενόμενο.
Οι σχεδιαστές συστημάτων πρέπει να λογοδοτούν για αυτήν την εσωτερική διαρροή, ειδικά σε εφαρμογές που συγκρατούν φορτία. Ένας κύλινδρος που χρησιμοποιεί ένα 4WE 6 D για να διατηρήσει τη θέση του θα παρασυρθεί αργά καθώς το λάδι διαρρέει εσωτερικά μέσα από τη βαλβίδα. Για στατική συγκράτηση, είναι απαραίτητη η προσθήκη μιας βαλβίδας αντεπιστροφής που λειτουργεί με πιλότο ή η χρήση ενός σχεδιασμού καρουλιού συγκράτησης φορτίου. Η παρακολούθηση του ρυθμού διαρροής με την πάροδο του χρόνου παρέχει επίσης έγκαιρη προειδοποίηση φθοράς. Όταν η διαρροή υπερβαίνει τα όρια του κατασκευαστή, η αντικατάσταση της βαλβίδας πριν από την πλήρη αστοχία αποτρέπει απροσδόκητες βλάβες.
Σύγκριση Ανταγωνιστικών Επιλογών και Στρατηγικής Διασταυρούμενης Αναφοράς
Η τυποποίηση NG6 σημαίνει ότι αρκετοί μεγάλοι κατασκευαστές προσφέρουν εναλλάξιμες εναλλακτικές λύσεις στη βαλβίδα ελέγχου κατεύθυνσης Rexroth 4WE 6 D. Η κατανόηση των ανταγωνιστικών επιλογών βοηθά τους αγοραστές να διαπραγματευτούν καλύτερες τιμές και να διατηρήσουν την ευελιξία της αλυσίδας εφοδιασμού.
Η Parker Hannifin παράγει τη σειρά D1VW, η οποία ανταγωνίζεται άμεσα το 4WE 6 D. Αυτές οι βαλβίδες πληρούν τα ίδια πρότυπα τοποθέτησης NFPA D03 και CETOP 3 με παρόμοιες ονομαστικές τιμές πίεσης περίπου 345 bar και ικανότητα ροής στα 80 λίτρα ανά λεπτό. Η Parker δίνει έμφαση στην κατασκευή ακριβείας και στην ενεργειακή απόδοση, προσφέροντας πολυάριθμες ηλεκτρικές παραλλαγές, συμπεριλαμβανομένων των πηνίων με ανόρθωση εναλλασσόμενου ρεύματος και σχεδίων πηνίων μαλακής μεταγωγής.
Η Eaton Vickers κατασκευάζει τη σειρά DG4V-3, γνωστή για τη στιβαρή κατασκευή κατάλληλη για εφαρμογές βαρέως τύπου. Οι πίνακες παραπομπής επιβεβαιώνουν ότι συγκεκριμένα μοντέλα Rexroth όπως το 4WE 6 D με στεγανοποίηση OF έχουν άμεσα ισοδύναμα Vickers όπως το DG4V-3-2N. Η επωνυμία Vickers φέρει ισχυρή φήμη στα συστήματα υψηλής πίεσης, αν και οι τιμές συχνά είναι ελαφρώς υψηλότερες από άλλες επιλογές.
Η κρίσιμη λεπτομέρεια κατά τη διασταύρωση περιλαμβάνει τιμές πίεσης θύρας Τ. Ενώ οι κύριες δυνατότητες πίεσης εργασίας παραμένουν παρόμοιες μεταξύ των επωνυμιών, τα όρια της θύρας επιστροφής ποικίλλουν σημαντικά. Το Standard Rexroth 4WE 6 D επιτρέπει 160 bar στη θύρα T. Το Parker D1VW με ηλεκτρομαγνητικές βαλβίδες AC επιτρέπει μόνο πίεση επιστροφής 103 bar, αλλά οι εκδόσεις με ανόρθωση DC ή AC την αυξάνουν στα 207 bar. Εάν ο σχεδιασμός του συστήματός σας πλησιάζει τα 160 bar πίεση επιστροφής, η αντικατάσταση μιας τυπικής βαλβίδας AC Parker θα προκαλούσε αστοχίες λόγω ανεπαρκούς ικανότητας πίεσης επιστροφής.
Αυτή η παραλλαγή υπογραμμίζει γιατί οι αγοραστές δεν μπορούν απλώς να υποθέσουν ότι η μηχανική εναλλαξιμότητα ισούται με λειτουργική ισοδυναμία. Οι πλήρεις προδιαγραφές, συμπεριλαμβανομένου του ηλεκτρικού τύπου και όλων των ονομαστικών τιμών πίεσης πρέπει να ταιριάζουν πριν από την έγκριση ενός υποκατάστατου. Τα τμήματα αγορών θα πρέπει να διατηρούν μια επαληθευμένη λίστα παραπομπών που να δείχνει όχι μόνο τους αριθμούς ανταλλακτικών, αλλά και να επιβεβαιώνει ότι οι κρίσιμες παράμετροι ταιριάζουν με τις απαιτήσεις της εφαρμογής.
Το πλεονέκτημα τυποποίησης εκτείνεται πέρα από τις αντικαταστάσεις έκτακτης ανάγκης. Κατά τη φάση του σχεδιασμού, οι μηχανικοί μπορούν να καθορίσουν "Rexroth 4WE 6 D ή εγκεκριμένο ισοδύναμο" και στη συνέχεια να διατηρήσουν σχέσεις με πολλούς προμηθευτές. Αυτός ο ανταγωνισμός διατηρεί τις τιμές λογικές και διασφαλίζει ότι τα ανταλλακτικά παραμένουν διαθέσιμα ακόμα και όταν ένας κατασκευαστής αντιμετωπίζει καθυστερήσεις στην αλυσίδα εφοδιασμού. Το κλειδί είναι να κάνετε εκ των προτέρων την εργασία για να επαληθεύσετε τι πραγματικά χαρακτηρίζεται ως ισοδύναμο αντί να ανακαλύψετε ασυμβατότητα μετά την εγκατάσταση.
Μετακίνηση πέρα από την ενεργοποίηση-απενεργοποίηση: Πότε πρέπει να ληφθεί υπόψη ο αναλογικός έλεγχος
Η βαλβίδα ελέγχου κατεύθυνσης Rexroth 4WE 6 D προσφέρει μόνο δυαδική λειτουργία. Ενεργοποιείται ή απενεργοποιείται πλήρως χωρίς να υπάρχει τίποτα ενδιάμεσο. Αυτό λειτουργεί τέλεια για πολλές εφαρμογές όπως σύσφιξη, εξαγωγή εξαρτήματος ή απλοί κύκλοι επέκτασης-ανάσυρσης. Ωστόσο, ο σύγχρονος αυτοματισμός απαιτεί ολοένα και περισσότερο μεταβλητή ταχύτητα, ομαλή επιτάχυνση και ακριβή έλεγχο θέσης που απλά δεν μπορούν να προσφέρουν οι βαλβίδες on-off.
Οι αναλογικές βαλβίδες όπως η σειρά Rexroth 4WRPEH γεμίζουν αυτό το κενό μεταβάλλοντας συνεχώς τη ροή σε αναλογία με ένα ηλεκτρικό σήμα εισόδου. Αντί μόνο για ενεργοποίηση ή απενεργοποίηση, η βαλβίδα μπορεί να λάβει εντολή 25 τοις εκατό ροής, 63 τοις εκατό ροής ή οποιαδήποτε άλλη τιμή. Αυτό επιτρέπει τον έλεγχο της ταχύτητας του κυλίνδρου σε όλη τη διαδρομή του, την εφαρμογή ομαλής εκκίνησης και διακοπής για τη μείωση των φορτίων κραδασμών και την επίτευξη ομαλής κίνησης σε συστήματα πολλαπλών αξόνων.
Η σειρά 4WRPEH διατηρεί το ίδιο μέγεθος NG6 και το ίδιο σχέδιο τοποθέτησης με το 4WE 6 D, καθιστώντας το μια άμεση διαδρομή μηχανικής αναβάθμισης. Η χωρητικότητα ροής κυμαίνεται από 4 έως 40 λίτρα ανά λεπτό ανάλογα με το μοντέλο. Η βαλβίδα περιλαμβάνει ενσωματωμένα ηλεκτρονικά που επεξεργάζονται σήματα ελέγχου, παρέχουν ανάδραση θέσης και εφαρμόζουν εξελιγμένους αλγόριθμους ελέγχου. Αυτή η ενσωματωμένη ηλεκτρονική σχεδίαση έρχεται σε έντονη αντίθεση με την απλή ηλεκτρομαγνητική μεταγωγή του 4WE 6 D.
Η ανάδραση θέσης επιτρέπει στο σύστημα ελέγχου να επαληθεύσει ότι το καρούλι έχει πράγματι μετακινηθεί στη θέση εντολής. Αυτός ο έλεγχος κλειστού βρόχου επιτυγχάνει ακρίβεια σε κλάσματα του χιλιοστού, επιτρέποντας εφαρμογές όπως οι σερβοπρεσσες που χρειάζονται ακριβή έλεγχο δύναμης ή εργαλειομηχανές που απαιτούν ομαλό περίγραμμα. Το ηλεκτρικό σήμα ανάδρασης επιτρέπει επίσης τη διαγνωστική παρακολούθηση για τον εντοπισμό φθοράς ή δυσλειτουργίας πριν από την πλήρη αστοχία.
Οι σύγχρονες αναλογικές βαλβίδες περιλαμβάνουν ψηφιακές διεπαφές επικοινωνίας όπως το IO-Link που τις συνδέουν σε περιβάλλοντα παραγωγής Industry 4.0. Η βαλβίδα γίνεται ένας έξυπνος αισθητήρας που παρέχει δεδομένα απόδοσης σε πραγματικό χρόνο, προβλέψεις συντήρησης και παραμέτρους διαμόρφωσης. Αυτό αντιπροσωπεύει ένα άλμα γενιάς από τη βασική ηλεκτρική σύνδεση μιας κατευθυντικής βαλβίδας ελέγχου 4WE 6 D.
Πότε πρέπει να επιλέξετε τον αναλογικό έναντι του ελέγχου on-off; Εάν η εφαρμογή περιλαμβάνει οποιαδήποτε από αυτές τις απαιτήσεις, ο αναλογικός έλεγχος αξίζει σοβαρής σημασίας: λειτουργία μεταβλητής ταχύτητας, ομαλή επιτάχυνση και επιβράδυνση, άνοδος της πίεσης για ήπια επαφή εξαρτημάτων, συγκράτηση θέσης χωρίς μηχανικές ασφάλειες ή ενσωμάτωση σε προγραμματιζόμενους ελεγκτές κίνησης. Από την άλλη πλευρά, εάν χρειάζεστε απλώς αξιόπιστη εναλλαγή κατεύθυνσης και ο όγκος ροής παραμένει σταθερός κατά τη λειτουργία, το απλούστερο και λιγότερο ακριβό 4WE 6 D παραμένει η καλύτερη επιλογή.
Πολλοί κατασκευαστές μηχανών ξεκινούν με βαλβίδες ενεργοποίησης-απενεργοποίησης και στη συνέχεια αναβαθμίζουν τον αναλογικό έλεγχο αργότερα καθώς εξελίσσονται οι απαιτήσεις των πελατών. Η μηχανική συμβατότητα καθιστά αυτήν την αναβάθμιση σχετικά απλή, αν και η ηλεκτρική ενοποίηση και ο συντονισμός του συστήματος απαιτούν πρόσθετη προσπάθεια μηχανικής. Ο σχεδιασμός για πιθανή μελλοντική αναβάθμιση με σχεδιασμό με επαρκή ηλεκτρική υποδομή και χωρητικότητα συστήματος ελέγχου εξοικονομεί χρήματα σε σύγκριση με τον πλήρη επανασχεδιασμό αργότερα.
Σκέψεις αγορών και πραγματικότητα της εφοδιαστικής αλυσίδας
Οι πραγματικές τιμές για τη βαλβίδα ελέγχου κατεύθυνσης Rexroth 4WE 6 D ποικίλλουν σημαντικά ανάλογα με το συγκεκριμένο μοντέλο, τον προμηθευτή και τις συνθήκες της αγοράς. Οι νέες βαλβίδες κυμαίνονται συνήθως από 350 έως 730 δολάρια ΗΠΑ ανάλογα με τη διαμόρφωση και την ποσότητα. Οι εκπτώσεις όγκου ισχύουν για παραγγελίες δέκα ή περισσότερων μονάδων, με ορισμένους διανομείς να προσφέρουν κλιμακωτές τιμές που μειώνουν το κόστος ανά μονάδα κατά 15 έως 25 τοις εκατό σε μεγαλύτερες ποσότητες.
Οι ηλεκτρονικές αγορές όπως το eBay παραθέτουν τόσο νέες όσο και μεταχειρισμένες βαλβίδες σε διάφορα σημεία τιμών. Ενώ οι χρησιμοποιημένες βαλβίδες μπορεί να φαίνονται ελκυστικές για εξοικονόμηση κόστους, το ιστορικό και η εσωτερική κατάσταση παραμένουν άγνωστα. Δεδομένου ότι η εσωτερική διαρροή αυξάνεται με τη φθορά και η μέτρησή της απαιτεί εξοπλισμό δοκιμής ροής, οι χρησιμοποιημένες βαλβίδες ενέχουν σημαντικό κίνδυνο εκτός εάν ο πωλητής παρέχει πιστοποιημένα αποτελέσματα δοκιμών. Για κρίσιμες εφαρμογές, η μέτρια εξοικονόμηση σπάνια δικαιολογεί την αβεβαιότητα αξιοπιστίας.
Εξουσιοδοτημένοι διανομείς όπως το [BuyRexroth.com](http://buyrexroth.com/) διατηρούν απόθεμα κοινών διαμορφώσεων με τυπική παράδοση 28 εργάσιμων ημερών για τυπικά μοντέλα. Αυτό αντιπροσωπεύει περίπου έξι εβδομάδες, το οποίο φαίνεται μεγάλο για ένα τόσο τυπικό εξάρτημα, αλλά αντανακλά τις συνεχιζόμενες παγκόσμιες πιέσεις στην αλυσίδα εφοδιασμού που επηρεάζουν ολόκληρο τον τομέα του βιομηχανικού αυτοματισμού. Οι λιγότερο συνηθισμένες διαμορφώσεις βαλβίδων ή οι ειδικές επιλογές, όπως οι ανθεκτικές στη διάβρωση επιστρώσεις, μπορούν να παρατείνουν τους χρόνους παράδοσης σε 12 εβδομάδες ή περισσότερο.
Αυτοί οι χρόνοι παράδοσης δημιουργούν πραγματικές προκλήσεις προγραμματισμού για τους κατασκευαστές εξοπλισμού και τα τμήματα συντήρησης. Η παραγγελία βαλβίδων μετά την ολοκλήρωση του σχεδιασμού ενός μηχανήματος ενέχει τον κίνδυνο να καθυστερήσει ολόκληρο το έργο εάν η παράδοση διαρκέσει περισσότερο από το αναμενόμενο. Ομοίως, οι εργασίες συντήρησης θα πρέπει να αποθηκεύουν κρίσιμα ανταλλακτικά αντί να περιμένουν εντολές έκτακτης ανάγκης κατά τη διάρκεια βλαβών. Το οικονομικό λογιστικό κόστος του αποθέματος χρειάζεται εξισορρόπηση έναντι του πολύ υψηλότερου κόστους του χρόνου διακοπής παραγωγής κατά την αναμονή ανταλλακτικών.
Η διεθνής ναυτιλία προσθέτει άλλο ένα επίπεδο πολυπλοκότητας. Οι υδραυλικές βαλβίδες πληρούν τις προϋποθέσεις ως τυπικά βιομηχανικά προϊόντα χωρίς ειδικούς περιορισμούς εξαγωγής, αλλά το κόστος αποστολής και ο χρόνος εκτελωνισμού διαφέρουν σημαντικά ανάλογα με τον προορισμό. Η παραγγελία από τοπικούς διανομείς αντί για απευθείας αποστολή από τη Γερμανία παρέχει συχνά ταχύτερη παράδοση και απλούστερη επιμελητεία παρά τις πιθανώς υψηλότερες τιμές μονάδας.
Το συνολικό κόστος ιδιοκτησίας εκτείνεται πολύ πέρα από την τιμή αγοράς. Η εργασία εγκατάστασης, η μηχανική ολοκλήρωσης, ο χρόνος θέσης σε λειτουργία και η συνεχής συντήρηση συμβάλλουν στο κόστος ζωής. Το πιο σημαντικό είναι ότι το σύστημα φιλτραρίσματος που απαιτείται για τη διατήρηση της σωστής καθαριότητας του λαδιού συχνά κοστίζει περισσότερο από δέκα χρόνια από τις αντικαταστάσεις πολλαπλών βαλβίδων. Η παραμέληση του φιλτραρίσματος για εξοικονόμηση βραχυπρόθεσμου κόστους οδηγεί σε πρόωρη αστοχία της βαλβίδας, δημιουργώντας πολύ υψηλότερα μακροπρόθεσμα έξοδα.
Οι αγοραστές που επικεντρώνονται μόνο στη χαμηλότερη τιμή αγοράς συχνά δημιουργούν ακριβά προβλήματα αργότερα. Μια πλήρης αξιολόγηση λαμβάνει υπόψη την αξιοπιστία του προμηθευτή, την ποιότητα τεχνικής υποστήριξης, τη διαθεσιμότητα ανταλλακτικών και τους όρους εγγύησης μαζί με την τιμή. Η δημιουργία σχέσεων με πολλούς εγκεκριμένους προμηθευτές παρέχει ανθεκτικότητα έναντι απροσδόκητων διαταραχών του εφοδιασμού, διατηρώντας παράλληλα πρότυπα ποιότητας.
Απαιτήσεις συντήρησης και πρόσβαση στην αντιμετώπιση προβλημάτων
Οι τυπικοί κατάλογοι προϊόντων για τη βαλβίδα ελέγχου κατεύθυνσης 4WE 6 D παρέχουν προδιαγραφές και διαστάσεις, αλλά κυρίως δεν διαθέτουν λεπτομερείς διαδικασίες συντήρησης ή οδηγούς αντιμετώπισης προβλημάτων. Οι κατασκευαστές συνήθως θεωρούν αυτή τη λειτουργική γνώση ως τεχνική εμπειρογνωμοσύνη που απαιτεί χωριστή τεκμηρίωση σέρβις.
Η Rexroth και η HYDAC δημοσιεύουν αναλυτικά εγχειρίδια σέρβις που καλύπτουν διαδικασίες αποσυναρμολόγησης, προδιαγραφές ορίων φθοράς, συνιστώμενα ανταλλακτικά και διαγράμματα ροής διαγνωστικών. Αυτά τα εγχειρίδια δεν διατίθενται δωρεάν, αλλά απαιτούν αγορά ή παρέχονται σε πελάτες που ολοκληρώνουν επίσημα μαθήματα κατάρτισης. Αυτή η πολιτική προστατεύει τις γνώσεις του κατασκευαστή, διασφαλίζοντας παράλληλα την κατάλληλη εκπαίδευση του προσωπικού που εκτελεί τη συντήρηση.
Για τις ομάδες συντήρησης, αυτό σημαίνει ότι δεν μπορείτε να βασίζεστε αποκλειστικά σε πληροφορίες καταλόγου για τη διάγνωση προβλημάτων ή τον προγραμματισμό επισκευών. Η δημιουργία επαφής με την ομάδα τεχνικής υποστήριξης του κατασκευαστή πριν προκύψουν προβλήματα εξοικονομεί χρόνο σε περιπτώσεις έκτακτης ανάγκης. Πολλοί διανομείς προσφέρουν προγράμματα εκπαίδευσης που καλύπτουν πολλούς τύπους βαλβίδων και παρέχουν πρακτική εμπειρία με διαδικασίες αποσυναρμολόγησης και δοκιμών.
Οι συνήθεις εργασίες συντήρησης περιλαμβάνουν αντικατάσταση πηνίου ηλεκτρομαγνητικής βαλβίδας, ανανέωση στεγανοποίησης και καθαρισμό μπομπίνας. Η σχεδίαση υγρού οπλισμού επιτρέπει την αντικατάσταση των πηνίων χωρίς άνοιγμα της υδραυλικής κοιλότητας περιστρέφοντας το πηνίο κατά 90 μοίρες και σηκώνοντάς το. Αυτή η διαδικασία πέντε λεπτών δεν απαιτεί αποστράγγιση υγρών ή αποσυμπίεση του συστήματος. Τα νέα στεγανοποιητικά και ένα καθαρισμένο καρούλι μπορούν να επαναφέρουν σαν καινούργια απόδοση στις βαλβίδες που παρουσιάζουν αυξημένη εσωτερική διαρροή, υπό την προϋπόθεση ότι η φθορά δεν έχει ανοίξει διάκενα πέρα από τις προδιαγραφές.
Η διάγνωση προβλημάτων βαλβίδας αποφεύγει συστηματικά τη σπατάλη προσπάθειας για την τυχαία αντικατάσταση εξαρτημάτων. Εάν μια βαλβίδα δεν μετατοπιστεί, πρώτα βεβαιωθείτε ότι η ηλεκτρική ισχύς φτάνει στο πηνίο με την κατάλληλη τάση. Ελέγξτε την αντίσταση του πηνίου με ένα ωμόμετρο για να επιβεβαιώσετε ότι η περιέλιξη δεν έχει καεί. Εάν περάσουν οι ηλεκτρικοί έλεγχοι, τα υδραυλικά προβλήματα γίνονται ύποπτα. Το μολυσμένο λάδι μπορεί να έχει προκαλέσει κόλλημα του καρουλιού, που απαιτεί αποσυναρμολόγηση και καθαρισμό. Η χαμηλή πίεση τροφοδοσίας μπορεί να παρέχει ανεπαρκή πίεση πιλότου για τη μετατόπιση του καρουλιού έναντι των δυνάμεων φορτίου.
Οι ηλεκτρικές δοκιμές απαιτούν τη γνώση της προδιαγραφής αντίστασης πηνίου, η οποία εμφανίζεται σε λεπτομερή φύλλα δεδομένων αλλά όχι σε βασικούς καταλόγους. Τα τυπικά πηνία DC έχουν μέγεθος 15 έως 40 ohms ανάλογα με την ονομαστική τάση. Τα πηνία εναλλασσόμενου ρεύματος παρουσιάζουν πολύ χαμηλότερη αντίσταση, συχνά 5 έως 15 ohms, καθώς βασίζονται στην αυτεπαγωγή και όχι στην καθαρή αντίσταση για τον περιορισμό του ρεύματος. Ένα ανοιχτό κύκλωμα υποδηλώνει καμένο πηνίο, ενώ η πολύ χαμηλή αντίσταση υποδηλώνει βραχυκύκλωμα περιελίξεων.
Οδηγίες εφαρμογών πραγματικού κόσμου
Οι βιομηχανικές πρέσες αντιπροσωπεύουν μια κλασική εφαρμογή για τη βαλβίδα ελέγχου κατεύθυνσης 4WE 6 D. Η βαλβίδα ελέγχει την προέκταση του κυλίνδρου για την εφαρμογή δύναμης πίεσης και ανάκλησης για την απελευθέρωση. Μια βαλβίδα εκτόνωσης πίεσης περιορίζει τη μέγιστη δύναμη, ενώ η κατευθυντική βαλβίδα απλώς δίνει εντολή κατεύθυνσης. Αυτός ο απλός έλεγχος επαρκεί για πολλές εργασίες πίεσης όπου η δύναμη και η ταχύτητα παραμένουν σταθερές.
Οι μηχανές χύτευσης με έγχυση χρησιμοποιούν πολλαπλές κατευθυντικές βαλβίδες, συμπεριλαμβανομένων των μοντέλων 4WE 6 D για τον έλεγχο κυλίνδρων σφιγκτήρα, ακίδων εκτίναξης και έλξης πυρήνα. Αυτές οι λειτουργίες απαιτούν αξιόπιστο έλεγχο κατεύθυνσης με ελάχιστη διαρροή για την αποφυγή προβλημάτων ποιότητας εξαρτημάτων. Η ικανότητα της βαλβίδας να λειτουργεί στα 315 bar εξυπηρετεί τις υψηλές δυνάμεις σύσφιξης που απαιτούνται για μεγάλα καλούπια.
Ο κινητός υδραυλικός εξοπλισμός όπως εκσκαφείς και γερανοί χρησιμοποιεί βαλβίδες κατεύθυνσης σε όλο το σύστημα. Το 4WE 6 D χρησιμεύει συχνά ως πιλοτική πίεση τροφοδοσίας βαλβίδας πιλότου σε πολύ μεγαλύτερες κύριες βαλβίδες ελέγχου στην κονσόλα του χειριστή. Αυτή η αρχιτεκτονική διατηρεί τα χειριστήρια του χειριστή ελαφριά και ανταποκρίνονται, ενώ οι κύριες βαλβίδες χειρίζονται τις βαριές ροές που οδηγούν τους κυλίνδρους μπούμας, ραβδιού και κάδου. Το συμπαγές μέγεθος NG6 ταιριάζει εύκολα σε πολλαπλές βαλβίδων πιλότου που εξυπηρετούν πολλαπλές λειτουργίες.
Ο αυτοματισμός γραμμής συναρμολόγησης χρησιμοποιεί συχνά βαλβίδες 4WE 6 D για εργασίες μεταφοράς εξαρτημάτων, σύσφιξης και συμπίεσης. Ο γρήγορος χρόνος απόκρισης υποστηρίζει ρυθμούς κύκλου πολλών λειτουργιών ανά λεπτό. Το προσδόκιμο μεγάλης διάρκειας ζωής αποδεικνύεται σημαντικό αφού η αστοχία της βαλβίδας σε μια αυτοματοποιημένη γραμμή σταματά την παραγωγή επηρεάζοντας πολλούς σταθμούς κατάντη.
Κάθε μία από αυτές τις εφαρμογές απαιτεί προσοχή σε συγκεκριμένες λεπτομέρειες πέρα από τις βασικές προδιαγραφές. Τα χειριστήρια πρέσας χρειάζονται προσεκτικό μέγεθος της βαλβίδας εκτόνωσης πίεσης για την προστασία των εργαλείων. Οι μηχανές χύτευσης απαιτούν την αντιμετώπιση των υψηλών θερμικών φορτίων από τη συνεχή ανακύκλωση. Ο φορητός εξοπλισμός αντιμετωπίζει κραδασμούς, κραδασμούς και ακραίες θερμοκρασίες που αμφισβητούν την αξιοπιστία της βαλβίδας. Τα αυτοματοποιημένα συστήματα χρειάζονται ενοποίηση με προγραμματιζόμενους ελεγκτές και κυκλώματα ασφαλείας. Το 4WE 6 D παρέχει μια ικανή βάση, αλλά πετυχαίνει μόνο όταν ο πλήρης σχεδιασμός του συστήματος καλύπτει αυτές τις συγκεκριμένες απαιτήσεις για την εφαρμογή.
Λήψη της Απόφασης Επιλογής
Η επιλογή της βαλβίδας ελέγχου κατεύθυνσης Rexroth 4WE 6 D ξεκινά με την επαλήθευση ότι πληροί τις θεμελιώδεις απαιτήσεις. Η πίεση του συστήματος πρέπει να παραμένει στα 350 bar ή κάτω, η ζήτηση ροής δεν πρέπει να υπερβαίνει τα 80 λίτρα ανά λεπτό για ηλεκτρομαγνητικές βαλβίδες συνεχούς ρεύματος ή 60 λίτρα ανά λεπτό για εκδόσεις εναλλασσόμενου ρεύματος και η πίεση της γραμμής επιστροφής πρέπει να παραμένει κάτω από 160 bar, συμπεριλαμβανομένων των αιχμών πίεσης.
Οι ηλεκτρικές προδιαγραφές πρέπει να ταιριάζουν με τα διαθέσιμα τροφοδοτικά. Ενώ το 24-volt DC έχει γίνει σχεδόν καθολικό στους σύγχρονους βιομηχανικούς ελέγχους, ο παλαιότερος εξοπλισμός μπορεί να απαιτεί εκδόσεις AC 110 ή 230 Volt. Επιβεβαιώστε ότι η ανοχή τάσης παραμένει εντός του συν ή πλην 10 τοις εκατό για να αποφύγετε προβλήματα αξιοπιστίας σε εγκαταστάσεις με οριακή ποιότητα ισχύος.
Οι περιβαλλοντικές συνθήκες καθορίζουν την επιλογή του υλικού σφραγίδας. Το τυπικό καουτσούκ νιτριλίου λειτουργεί από αρνητικούς 30 έως θετικούς 80 βαθμούς Κελσίου με λάδια πετρελαίου. Εφαρμογές σε υψηλές θερμοκρασίες άνω των 80 βαθμών χρειάζονται φθοροελαστομερή σφράγιση. Τα υγρά με βάση το νερό απαιτούν συγκεκριμένες ενώσεις σφράγισης που αντέχουν στο διαφορετικό χημικό περιβάλλον. Ομοίως, βεβαιωθείτε ότι το υδραυλικό υγρό πληροί τα πρότυπα DIN 51524 ή συμβουλευτείτε τον κατασκευαστή σχετικά με εναλλακτικά υγρά.
Τα ζητήματα τοποθέτησης περιλαμβάνουν τόσο τη διεπαφή βαλβίδας όσο και τον προσανατολισμό της ηλεκτρομαγνητικής βαλβίδας. Βεβαιωθείτε ότι η επιφάνεια στερέωσης παρέχει ένα επίπεδο επίπεδο στεγανοποίησης με κατάλληλη ροπή στρέψης μπουλονιού και στεγανοποιήσεις δακτυλίου Ο. Σχεδιάστε την ηλεκτρική δρομολόγηση για να επωφεληθείτε από την περιστρεφόμενη ηλεκτρομαγνητική βαλβίδα, τοποθετώντας τη φίσα όπου η καλωδίωση είναι βολική και προστατευμένη από μηχανικές βλάβες.
Η απόφαση μεταξύ των τυπικών εκδόσεων με επιστροφή ελατηρίου και ελατηρίου εξαρτάται από τον κύκλο λειτουργίας και τη διαθεσιμότητα ενέργειας. Οι βαλβίδες συγκράτησης εξοικονομούν ενέργεια σε εφαρμογές όπου η θέση της βαλβίδας αλλάζει σπάνια και πρέπει να διατηρηθεί για μεγάλα χρονικά διαστήματα. Οι βαλβίδες επιστροφής ελατηρίου παρέχουν σαφέστερους τρόπους αστοχίας, καθώς η απώλεια ισχύος τις επιστρέφει σε μια καθορισμένη ασφαλή κατάσταση.
Για εφαρμογές που απαιτούν έλεγχο μεταβλητής ταχύτητας, ομαλή επιτάχυνση ή ανάδραση θέσης, οι περιορισμοί 4WE 6 D γίνονται εμφανείς. Αυτό σηματοδοτεί πότε πρέπει να ληφθούν υπόψη οι αναλογικές βαλβίδες παρά το υψηλότερο κόστος και την πολυπλοκότητα. Η απόφαση συχνά εξαρτάται από το εάν η εφαρμογή χρειάζεται πραγματικά διαμόρφωση ή εάν ο έλεγχος on-off με τον κατάλληλο σχεδιασμό κυκλώματος επιτυγχάνει τα απαιτούμενα αποτελέσματα.
Πέρα από την ίδια τη βαλβίδα, η επιτυχία εξαρτάται από τον σωστό σχεδιασμό του συστήματος. Μέγεθος της μονάδας υδραυλικής ισχύος ώστε να παρέχει επαρκή ροή στην απαιτούμενη πίεση με λογική παραγωγή θερμότητας. Εγκαταστήστε φιλτράρισμα που πληροί την απαίτηση ISO 4406 Class 20/18/15. Σχεδιάστε γραμμές επιστροφής για να ελαχιστοποιήσετε την αντίθλιψη στη θύρα Τ. Συμπεριλάβετε προστασία εκτόνωσης πίεσης και σωστή έκπλυση του συστήματος κατά την αρχική εκκίνηση για να αφαιρέσετε τη μόλυνση του συγκροτήματος.
Συμπέρασμα και Στρατηγικές Συστάσεις
Η βαλβίδα ελέγχου κατεύθυνσης Rexroth 4WE 6 D παραμένει βιομηχανικό πρότυπο για καλούς λόγους. Η ικανότητά του σε υψηλή πίεση, οι τυποποιημένες διεπαφές και η αποδεδειγμένη αξιοπιστία το καθιστούν μια καλή επιλογή για υδραυλικά συστήματα μέσης έως υψηλής πίεσης που απαιτούν αξιόπιστο έλεγχο κατεύθυνσης. Η παγκόσμια αποδοχή των προτύπων τοποθέτησης NG6 παρέχει ευελιξία στην εφοδιαστική αλυσίδα μέσω πολλαπλών πιστοποιημένων προμηθευτών.
Ωστόσο, η επιτυχής εφαρμογή απαιτεί σεβασμό των ορίων της βαλβίδας και διατήρηση του υδραυλικού περιβάλλοντος που χρειάζεται. Το όριο πίεσης της θύρας T των 160 bar δεν είναι μια πρόταση, αλλά ένα σκληρό όριο που προκαλεί αστοχίες σε περίπτωση υπέρβασης. Οι μηχανικοί πρέπει να αναλύουν προσεκτικά τη δυναμική της γραμμής επιστροφής, ειδικά σε συστήματα με πολλαπλές βαλβίδες που μοιράζονται κοινές πολλαπλές επιστροφής.
Η καθαριότητα του υδραυλικού υγρού είναι εξίσου αδιαπραγμάτευτη. Η εκπλήρωση του ISO 4406 Κλάσης 20/18/15 απαιτεί επένδυση στο σωστό φιλτράρισμα και τη συνεχή συντήρηση. Αυτό αντιπροσωπεύει το μεγαλύτερο κόστος ζωής που σχετίζεται με τη βαλβίδα και αξίζει την κατάλληλη δημοσιονομική προτεραιότητα. Η εξοικονόμηση χρημάτων για το φιλτράρισμα δημιουργεί πολύ μεγαλύτερο κόστος μέσω της πρόωρης αντικατάστασης της βαλβίδας και του απροσδόκητου χρόνου διακοπής λειτουργίας.
Η αξιοποίηση της τυποποίησης σημαίνει τη διατήρηση εγκεκριμένων καταλόγων παραπομπής με επαληθευμένες προδιαγραφές. Η μηχανική εναλλαξιμότητα των βαλβίδων NG6 μεταξύ των εμπορικών σημάτων παρέχει ανθεκτικότητα στην εφοδιαστική αλυσίδα μόνο όταν οι αντικαταστάσεις είναι τεχνικά επικυρωμένες και όχι υποτιθέμενες. Δώστε ιδιαίτερη προσοχή στις ονομασίες πίεσης θύρας Τ όταν συγκρίνετε εναλλακτικές.
Για νέα σχέδια μηχανών, εξετάστε εάν ο έλεγχος on-off ικανοποιεί πραγματικά τις τρέχουσες και τις μελλοντικές ανάγκες. Το 4WE 6 D χρησιμεύει καλά σε εφαρμογές όπου η αλλαγή κατεύθυνσης και η σταθερή ροή αρκούν. Όταν η μεταβλητή ταχύτητα, η ομαλή κίνηση ή τα ενσωματωμένα διαγνωστικά γίνονται απαιτήσεις, η τεχνολογία αναλογικών βαλβίδων προσφέρει δυνατότητες που αξίζουν την πρόσθετη επένδυση.
Η βαλβίδα αντιπροσωπεύει ώριμη τεχνολογία με σαφή κατανόηση των δυνατοτήτων και των περιορισμών. Η επιτυχία προέρχεται από το σεβασμό αυτών των ορίων, τη σωστή διατήρηση του υδραυλικού περιβάλλοντος και την αντιστοίχιση των δυνατοτήτων της βαλβίδας με τις απαιτήσεις της εφαρμογής. Όταν χρησιμοποιείται κατάλληλα, η βαλβίδα ελέγχου κατεύθυνσης 4WE 6 D παρέχει χρόνια αξιόπιστης υπηρεσίας σε απαιτητικές βιομηχανικές εφαρμογές.
