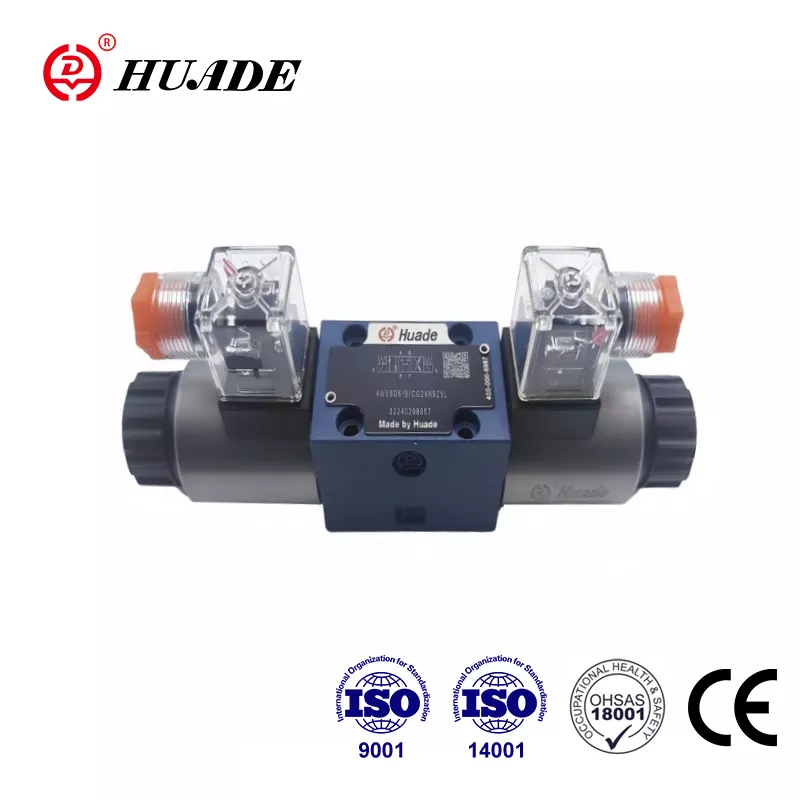

Ιδρύθηκε μέσω μιας στρατηγικής συνεργασίας μεταξύ της κινεζικής και της γερμανικής κυβέρνησης το 1979, η Huade υπήρξε μια εξαιρετική μάρκα στην κινεζική υδραυλική βιομηχανία. Η βαλβίδα κατευθυντικής μπομπίνας Huade® τύπου 4WE 6 E είναι μια προσιτή εναλλακτική λύση στο ίδιο μοντέλο που προσφέρει η Rexroth. Η Huade δίνει μεγάλη έμφαση στην ποιότητα για να διασφαλίσει ότι κάθε βαλβίδα κατεύθυνσης έχει ανώτερη απόδοση. Η σειρά ηλεκτρομαγνητικών βαλβίδων κατεύθυνσης έχει περάσει την πιστοποίηση CE. Αυτός ο τύπος βαλβίδας κατεύθυνσης πωλεί καλά. Οι βαλβίδες θα συσκευάζονται σε τυποποιημένα χαρτοκιβώτια με ετικέτες κατά της παραχάραξης. Το εργοστάσιο έχει περάσει τις τρεις βασικές πιστοποιήσεις συστημάτων διαχείρισης ποιότητας, περιβαλλοντικής διαχείρισης και διαχείρισης της υγείας και ασφάλειας στην εργασία. Οι υδραυλικές βαλβίδες Huade® χρησιμοποιούνται ευρέως σε μηχανήματα μηχανικής και κατασκευής, μεταλλουργία, εργαλειομηχανές, προστασία του περιβάλλοντος, ναυπηγική, αεροδιαστημική, σιδηροδρομική μεταφορά, πετρέλαιο και πετροχημικά, στρατιωτική βιομηχανία και άλλους τομείς.
|
Υδραυλικός |
|||
|
Μέγιστη πίεση λειτουργίας Θύρες A,B,P (㎫) |
έως 35,0 |
||
|
Θύρα Τ (㎫) |
21(-);16(～) |
||
|
με τα σύμβολα A και B, η θύρα T πρέπει να χρησιμοποιείται ως θύρα αποστράγγισης |
|||
|
Μέγιστη ροή (L/min) |
80(-);60(～) |
||
|
Υγρό πίεσης |
Ορυκτά Έλαια ή Φωσφορικός Εστέρας |
||
|
Εύρος ιξώδους (mm2/s) |
2,8~500 |
||
|
Εύρος θερμοκρασίας υγρού πίεσης (℃) |
-30 με +80 |
||
|
Βαθμός μόλυνσης |
Μέγιστος επιτρεπτός βαθμός μόλυνσης του υδραυλικού υγρού σύμφωνα με το NAS 1638 class9. |
||
|
Ηλεκτρικός |
|||
|
Τύπος τάσης |
DC |
AC 50/60Hz |
|
|
Διαθέσιμες τάσεις (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Κατανάλωση ενέργειας (W) |
30 |
||
|
Ισχύς συγκράτησης (VA) |
- |
50 |
|
|
Τροφοδοσία ενεργοποίησης (VA) |
- |
220 |
|
|
Δασμός |
συνεχής |
||
|
Χρόνος μετάβασης σε IS0 6403 |
ΕΝΕΡΓΟ (ms) |
25 έως 45 |
10 έως 20 |
|
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (ms) |
10 έως 25 |
15 έως 40 |
|
|
Προστασία στο DIN |
IP 65 |
||
|
Συχνότητα εναλλαγής (κύκλοι/ώρα) |
έως 15000 |
έως 7200 |
|
|
Με ηλεκτρικές συνδέσεις ο προστατευτικός αγωγός (PE) |
|||
Χαρακτηριστικά:
▶ Έκδοση υψηλής απόδοσης βαλβίδας κατευθυντικής μπομπίνας με άμεση ηλεκτρομαγνητική βαλβίδα
▶ Βρεγμένες πείρες ηλεκτρομαγνητικές βαλβίδες DC ή AC με αφαιρούμενο πηνίο
▶ Το πηνίο ηλεκτρομαγνητικής βαλβίδας μπορεί να περιστραφεί κατά 90°
▶ Δεν είναι απαραίτητο να ανοίξετε τον στεγανό θάλαμο κατά την αλλαγή του πηνίου
▶ Ηλεκτρικές συνδέσεις είτε ως ατομικές είτε ως κεντρικές συνδέσεις
▶ Παράκαμψη χειρός, προαιρετική
▶ Μοτίβο μεταφοράς στο Din 24 340 form A, ISO 4401 και CETOP - RP 121H
Εφαρμογή:
Το 4WE 6 E είναι βαλβίδα κατεύθυνσης καρούλι που λειτουργεί με ηλεκτρομαγνητική βαλβίδα. Ελέγχει την έναρξη, τη διακοπή και την κατεύθυνση ενός υγρού.
Ουσιαστικά οι βαλβίδες ελέγχου κατεύθυνσης αποτελούνται από περίβλημα (1), μία ή δύο ηλεκτρομαγνητικές βαλβίδες (2), το καρούλι ελέγχου (3) και ένα ή δύο ελατήρια επιστροφής (4). Σε κατάσταση απενεργοποίησης, το καρούλι ελέγχου (3) συγκρατείται στην ουδέτερη ή στην αρχική θέση μέσω ελατηρίων επιστροφής (4) (εκτός από τα καρούλια ώθησης). Το καρούλι ελέγχου (3) ενεργοποιείται μέσω ηλεκτρομαγνητικών βαλβίδων υγρού πείρου (2) . Η δύναμη των ηλεκτρομαγνητικών βαλβίδων (2) δρα μέσω του εμβόλου (5) στο καρούλι ελέγχου (3) και το σπρώχνει από την ουδέτερη θέση στην απαιτούμενη τελική θέση. Αυτό δίνει ελεύθερη ροή από το P στο A και το B στο T ή το P στο Β και το Α στο Τ.
Όταν η ηλεκτρομαγνητική βαλβίδα (2) απενεργοποιηθεί, το καρούλι ελέγχου (3) επιστρέφει στην ουδέτερη θέση του μέσω των ελατηρίων επιστροφής (4).
Μια προαιρετική παράκαμψη χειρός (6), επιτρέπει την κίνηση του καρουλιού ελέγχου (3) χωρίς να ενεργοποιείται η ηλεκτρομαγνητική βαλβίδα.
Δομικό διάγραμμα της σειράς WE 6 61B
