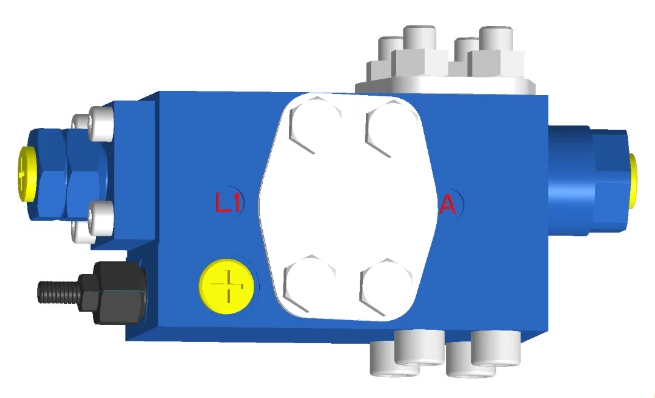

Η βαλβίδα εξισορρόπησης HD-BLV20-1X είναι βασικό συστατικό στο υδραυλικό σύστημα των μηχανημάτων κατασκευής, ειδικά στον ανυψωτικό εξοπλισμό (όπως γερανοί φορτηγών, πυργογερανοί, εναέριες πλατφόρμες εργασίας κ.λπ.).
Βασικές λειτουργίες
▪Έλεγχος φορτίου και ακρίβεια κίνησης
①Το εσωτερικό αναλογικό χειριστήριο πιλότου πραγματοποιεί την ομαλή εκκίνηση και παύση του ενεργοποιητή (κύλινδρος/μοτέρ), εξαλείφοντας το jitter ή την πρόσκρουση υπό φορτίο υψηλής αδράνειας.
②Παρέχει δυνατότητα σταθερής ρύθμισης της ταχύτητας σε ενέργειες όπως η ανύψωση και το κατέβασμα βαρέων αντικειμένων, η τηλεσκοπική κίνηση μεταβλητού πλάτους και προσαρμόζεται στις ανάγκες της λειτουργίας μικροκίνησης (όπως η ακριβής ανύψωση).
▪Λειτουργία συγκράτησης ασφαλείας
①Η ενσωματωμένη βαλβίδα συγκράτησης μηχανικού φορτίου μπορεί να αποτρέψει την πτώση του φορτίου εκτός ελέγχου ακόμα κι αν ο υδραυλικός σωλήνας σκάσει ή το σύστημα εκλύσει κατά λάθος πίεση (σύμφωνα με τα πρότυπα ασφαλείας ISO 13849).
②Η ενσωματωμένη βαλβίδα ασφαλείας δευτερεύουσας προστασίας απελευθερώνει την πίεση όταν η πίεση του αγωγού αυξάνεται ασυνήθιστα για να προστατεύσει τον ενεργοποιητή από ζημιά λόγω πίεσης αιχμής.
▪Δυνατότητα κατά των αυξομειώσεων ροής
1. Υιοθετείται το σχέδιο αντιστάθμισης πίεσης. Όταν η αντλία δεν τροφοδοτεί αρκετό λάδι (όπως πέφτει η ταχύτητα του κινητήρα) ή το φορτίο αλλάζει ξαφνικά, το άνοιγμα της βαλβίδας ρυθμίζεται αυτόματα για να αποφευχθεί το φαινόμενο "στάσιμο ερπυσμού" του ενεργοποιητή.
▪Τεχνικά σημεία

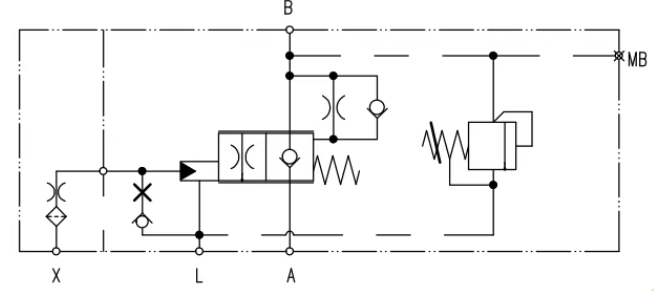

⑴Σύνθετη δομή πυρήνα βαλβίδας: η κύρια βαλβίδα εξισορρόπησης, η βαλβίδα υπερφόρτωσης και η βαλβίδα αντεπιστροφής είναι ενσωματωμένα σε μία για τη μείωση των σημείων διαρροής του αγωγού.
⑵Βελτιστοποίηση δυναμικής απόκρισης: ο σχεδιασμός του κυκλώματος λαδιού ελέγχου πιλότου μειώνει την καθυστέρηση ανοίγματος και κλεισίματος και ο χρόνος απόκρισης είναι μικρότερος από 50 ms.
⑶Ευρεία προσαρμογή εύρους θερμοκρασίας: το υλικό του σώματος της βαλβίδας και οι σφραγίδες μπορούν να λειτουργήσουν σταθερά υπό συνθήκες εργασίας -40℃~120℃.
Παράμετρος προϊόντος του Βαλβίδα εξισορρόπησης HD-BLV20-1X
| Μέγεθος | HD-BLV20-1X | |
| Μέγιστη πίεση εργασίας | 420 bar | |
| Μέγιστη πίεση στη θύρα Α (ελαίου εισόδου/επιστροφής) | 420 bar | |
| Μέγιστη πίεση στη θύρα Β (ενεργοποιητής/φορτίο) | 420 bar | |
| Μέγιστη πίεση πιλότου στη θύρα X | 420 bar | |
| Μέγιστη ροή | 350 λίτρα/λεπτό | |
| Κατεύθυνση ροής | A→B, ελεύθερη ροή μέσω βαλβίδας αντεπιστροφής | |
| B→A, ελεγχόμενη ροή | ||
| Μέθοδος ελέγχου | Υδραυλική αναλογία ελέγχου | |
| Ανοιχτή αναλογία | 113:1 | |
| Θερμοκρασία λαδιού (℃) | -20~80℃ | |
| Μέγεθος | SAE1''6000psi | |
| Μέγεθος θύρας λαδιού | Α, Β | SAE1'' 6000psi |
| X, L, L1, MB | G1/4'' | |
