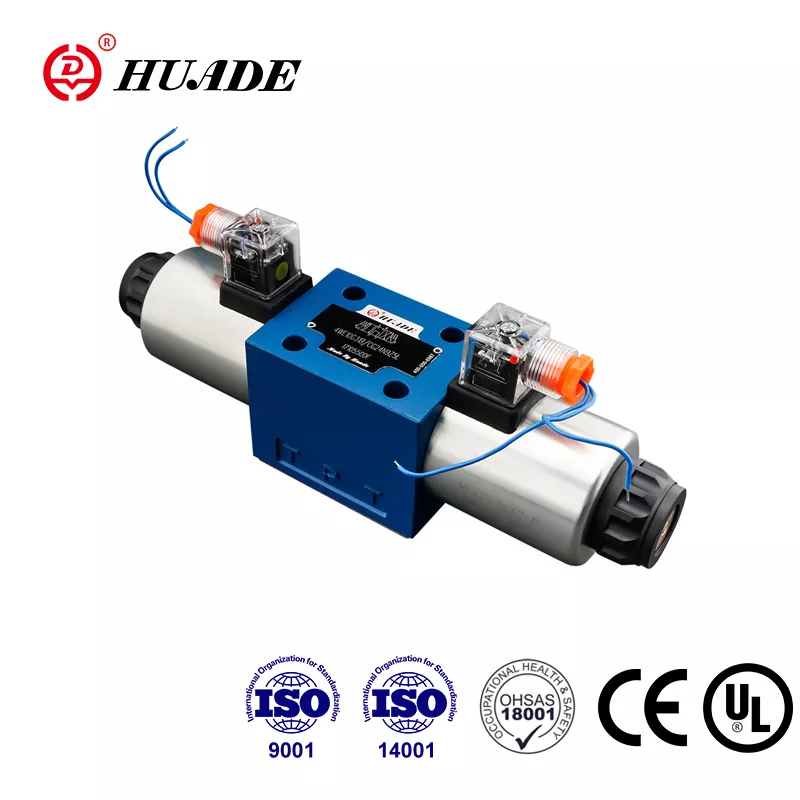

Αυτές οι βαλβίδες είναι παντού γύρω μας. Θα τα βρείτε σε εκσκαφείς που σκάβουν θεμέλια, περονοφόρα ανυψωτικά που κινούν κιβώτια σε αποθήκες, ακόμη και σε συστήματα ελέγχου αεροπλάνων. Χωρίς αυτές τις βαλβίδες, οι βαριές μηχανές θα ήταν αδύνατο να ελεγχθούν.
Πώς λειτουργούν αυτές οι βαλβίδες;
Τα κύρια μέρη
Κάθε υδραυλική βαλβίδα ελέγχου κατεύθυνσης έχει τρία βασικά μέρη που συνεργάζονται:
1. Σώμα βαλβίδας
Το σώμα της βαλβίδας είναι σαν το σπίτι όπου συμβαίνουν τα πάντα. Συνήθως είναι κατασκευασμένο από ισχυρά υλικά όπως ατσάλι ή αλουμίνιο. Στο εσωτερικό, υπάρχουν προσεκτικά τρυπημένες τρύπες που ονομάζονται λιμάνια. Αυτές οι θύρες έχουν ειδικά ονόματα:
- Θύρα P:Όπου μπαίνει υγρό υπό πίεση
- Θύρα Τ:Όπου το υγρό επιστρέφει στη δεξαμενή
- Θύρες Α και Β:Όπου πηγαίνει υγρό για να κινήσει κυλίνδρους ή κινητήρες
2. Στοιχείο ελέγχου
Αυτό είναι το κινούμενο μέρος που κατευθύνει πραγματικά το υγρό. Υπάρχουν δύο βασικοί τύποι:
Πηνίο:Ένα στρογγυλό, συρόμενο κομμάτι που μοιάζει με μολύβι με φαρδύτερα τμήματα. Καθώς γλιστρά μπρος-πίσω, ανοίγει και κλείνει διαφορετικές οδούς για το υγρό.
Poppet:Ένα κομμάτι σε σχήμα κώνου που λειτουργεί σαν φελλός σε μπουκάλι. Σφραγίζει πολύ σφιχτά όταν είναι κλειστό αλλά μπορεί να ανοίξει για να περάσει το υγρό.
3. Ενεργοποιητής
Αυτό είναι που κινεί το στοιχείο ελέγχου. Οι συνήθεις τύποι περιλαμβάνουν:
- Ελατήρια που σπρώχνουν τη βαλβίδα πίσω σε ασφαλή θέση
- Σωληνοειδή (ηλεκτρικοί μαγνήτες) που κινούνται όταν τροφοδοτούνται
- Χειροκίνητοι μοχλοί για χειροκίνητη λειτουργία
- Πιλοτικά χειριστήρια που χρησιμοποιούν την πίεση του ίδιου του συστήματος
Πώς ρέει το υγρό
Ας χρησιμοποιήσουμε ένα απλό παράδειγμα με έναν υδραυλικό κύλινδρο:
Ουδέτερη θέση:Όταν η βαλβίδα βρίσκεται στη μεσαία θέση, ο κύλινδρος παραμένει στη θέση του. Ανάλογα με τον σχεδιασμό της βαλβίδας, το υγρό μπορεί να φράξει ή να αφεθεί να επιστρέψει στη δεξαμενή.
Επέκταση θέσης:Η βαλβίδα συνδέει τη θύρα πίεσης (P) στη θύρα Α, στέλνοντας υγρό για να επεκτείνει τον κύλινδρο. Ταυτόχρονα, υγρό από την άλλη πλευρά του κυλίνδρου ρέει πίσω μέσω της θύρας Β στη δεξαμενή (T).
Θέση ανάκλησης:Τώρα η βαλβίδα αλλάζει. Η πίεση πηγαίνει στη θύρα Β για να ανασυρθεί ο κύλινδρος, ενώ το υγρό επιστρέφει από τη θύρα Α στη δεξαμενή.
Τύποι βαλβίδων ελέγχου υδραυλικής κατεύθυνσης
Με Εσωτερικό Σχεδιασμό
Βαλβίδες καρούλι
Αυτά είναι τα πιο κοινά είδη. Το καρούλι ολισθαίνει μέσα στο σώμα της βαλβίδας για να δημιουργήσει διαφορετικές διαδρομές ροής.
Καλά σημεία:
- Μπορεί να χειριστεί πολύπλοκες λειτουργίες με πολλαπλές θέσεις
- Χαμηλή αντίσταση στη ροή του υγρού
- Ευέλικτο και ευρέως χρησιμοποιούμενο
Όχι και τόσο καλό:
- Τα μικρά κενά επιτρέπουν σε κάποιο υγρό να διαρρεύσει εσωτερικά
- Μπορεί να κολλήσει εάν το υγρό είναι βρώμικο
Βαλβίδες Poppet
Αυτά χρησιμοποιούν στοιχεία σε σχήμα κώνου ή μπάλας που σφραγίζουν σφιχτά πάνω σε ένα κάθισμα.
Καλά σημεία:
- Σχεδόν καμία εσωτερική διαρροή
- Λειτουργήστε καλά με βρώμικο υγρό
- Ιδανικό για να κρατάτε βαριά φορτία
Όχι και τόσο καλό:
- Περιορίζεται σε απλές λειτουργίες on/off
- Χρειάζεστε περισσότερη δύναμη για να λειτουργήσετε
Με τον τρόπο λειτουργίας τους
Χειροκίνητες βαλβίδες:Λειτουργεί με το χέρι χρησιμοποιώντας μοχλούς, πόμολα ή κουμπιά. Απλό και αξιόπιστο, αλλά κάποιος πρέπει να είναι εκεί για να τα χειριστεί.
Ηλεκτρομαγνητικές βαλβίδες:Χρησιμοποιήστε ηλεκτρική ενέργεια για να λειτουργήσετε. Αυτά είναι τέλεια για αυτοματοποιημένα συστήματα και μπορούν να ελεγχθούν από υπολογιστές.
Βαλβίδες που λειτουργούν με πιλότο:Χρησιμοποιήστε την υδραυλική πίεση του συστήματος για να μετακινήσετε την κύρια βαλβίδα. Αυτό είναι σαν να χρησιμοποιείτε μια μικρή βαλβίδα για να ελέγξετε μια μεγάλη βαλβίδα - ιδανική για εφαρμογές υψηλής ροής.
Με ακρίβεια ελέγχου
Βαλβίδες On/Off:Απλοί διακόπτες που είναι είτε πλήρως ανοιχτοί είτε τελείως κλειστοί. Όπως ένας διακόπτης φώτων - είναι είτε ενεργοποιημένος είτε απενεργοποιημένος.
Αναλογικές βαλβίδες:Αυτά μπορούν να ανοίξουν μερικώς, όπως ένας διακόπτης dimmer για τα φώτα. Όσο περισσότερο δυναμώνετε το σήμα ελέγχου, τόσο περισσότερο ανοίγει η βαλβίδα. Αυτό σας δίνει ομαλό έλεγχο ταχύτητας.
Σερβοβαλβίδες:Ο πιο ακριβής τύπος, που χρησιμοποιείται σε εφαρμογές που χρειάζονται εξαιρετικά ακριβή έλεγχο, όπως αεροσκάφη ή εξοπλισμός κατασκευής ακριβείας.
Σημαντικά χαρακτηριστικά και προδιαγραφές
Λειτουργίες κέντρου
Για τις βαλβίδες μπομπίνας, αυτό που συμβαίνει στην ουδέτερη (κεντρική) θέση είναι πολύ σημαντικό:
Κλειστό κέντρο:Όλες οι θύρες είναι μπλοκαρισμένες. Αυτό κλειδώνει τον κύλινδρο στη θέση του, αλλά κάνει την αντλία να λειτουργεί πιο σκληρά.
Ανοιχτό κέντρο:Η θύρα πίεσης συνδέεται με τη δεξαμενή. Αυτό εξοικονομεί ενέργεια αφήνοντας την αντλία να λειτουργεί χωρίς πίεση, αλλά ο κύλινδρος μπορεί να παρασυρθεί.
Tandem Center:Ένας συμβιβασμός που εξοικονομεί ενέργεια ενώ παρέχει καλύτερη συγκράτηση του φορτίου.
Βασικοί αριθμοί απόδοσης
- Εκτίμηση πίεσης:Πόση πίεση μπορεί να χειριστεί η βαλβίδα με ασφάλεια. Συνήθως μετριέται σε PSI ή bar.
- Ρυθμός ροής:Πόσο υγρό μπορεί να περάσει ανά λεπτό. Συνήθως μετράται σε γαλόνια ανά λεπτό (GPM) ή λίτρα ανά λεπτό.
- Χρόνος απόκρισης:Πόσο γρήγορα αντιδρά η βαλβίδα σε ένα σήμα ελέγχου. Σημαντικό για εφαρμογές που χρειάζονται γρήγορες κινήσεις.
- Πτώση πίεσης:Πόση πίεση χάνεται καθώς το υγρό ρέει μέσα από τη βαλβίδα. Το χαμηλότερο είναι καλύτερο για την αποτελεσματικότητα.
Σύμβολα και πρότυπα βαλβίδων
Οι μηχανικοί χρησιμοποιούν ειδικά σύμβολα για να εμφανίζουν βαλβίδες σε υδραυλικά διαγράμματα. Αυτά τα σύμβολα ακολουθούν τα διεθνή πρότυπα (ISO 1219), ώστε οι μηχανικοί σε όλο τον κόσμο να μπορούν να τα κατανοήσουν.
Ένα σύμβολο βαλβίδας δείχνει:
- Κουτιά που αντιπροσωπεύουν κάθε θέση
- Βέλη που δείχνουν διαδρομές ροής
- Γραμμές με σημάδια Τ που δείχνουν μπλοκαρισμένα μονοπάτια
- Γράμματα (P, T, A, B) που σηματοδοτούν τις θύρες
- Σύμβολα για ελατήρια και ηλεκτρομαγνητικές βαλβίδες
Για παράδειγμα, μια "βαλβίδα 4/3" σημαίνει 4 θύρες και 3 θέσεις.
Κοινές Εφαρμογές
Κατασκευαστικός Εξοπλισμός
Οι εκσκαφείς χρησιμοποιούν πολλαπλές βαλβίδες ελέγχου κατεύθυνσης για να λειτουργούν ανεξάρτητα τον βραχίονα, τον βραχίονα, τον κάδο και τις ράγες. Οι χειριστές χρησιμοποιούν joysticks που στέλνουν σήματα σε αναλογικές βαλβίδες για ομαλό έλεγχο.
Βιομηχανοποίηση
Οι γραμμές συναρμολόγησης χρησιμοποιούν αυτές τις βαλβίδες για τον έλεγχο ρομποτικών βραχιόνων, πρέσων και συστημάτων μεταφοράς. Οι ηλεκτρομαγνητικές βαλβίδες ανταποκρίνονται στις εντολές του υπολογιστή για ακριβή χρονισμό.
Γεωργία
Τα σύγχρονα τρακτέρ χρησιμοποιούν αναλογικά μπλοκ βαλβίδων για τον έλεγχο εργαλείων όπως άροτρα και θεριζοαλωνιστικές μηχανές. Ορισμένα συστήματα ενσωματώνονται ακόμη και με GPS για αυτοματοποιημένη εργασία πεδίου.
Αεροδιαστημική
Τα αεροσκάφη χρησιμοποιούν εξαιρετικά αξιόπιστες σερβοβαλβίδες για τους ελέγχους πτήσης. Αυτές οι βαλβίδες πρέπει να λειτουργούν τέλεια ακόμα και σε ακραίες συνθήκες.
Κορυφαίοι κατασκευαστές
Bosch Rexroth:Γνωστό για βαλβίδες υψηλής ποιότητας με προηγμένες ηλεκτρονικές και δυνατότητες παρακολούθησης.
Parker Hannifin:Προσφέρει ένα ευρύ φάσμα από βασικές βιομηχανικές βαλβίδες έως εξειδικευμένες βαλβίδες κινητού εξοπλισμού.
Eaton (Vickers):Διάσημο για τις βαλβίδες βαρέως τύπου που διαρκούν πολύ σε δύσκολες συνθήκες.
Danfoss:Ειδικεύεται σε κινητά υδραυλικά και ενεργειακά αποδοτικά συστήματα.
HYDAC:Γνωστό για τις συμπαγείς βαλβίδες φυσιγγίων και τις προσαρμοσμένες λύσεις πολλαπλής.
Εγκατάσταση και Συντήρηση
Επιλέγοντας τη σωστή βαλβίδα
Εξετάστε αυτούς τους παράγοντες:
- Απαιτήσεις πίεσης και ροής: Αντιστοιχίστε τις ανάγκες του συστήματός σας
- Τύπος χειριστηρίου: On/off για απλές εργασίες, ανάλογος για μεταβλητή ταχύτητα
- Περιβάλλον: Επιλέξτε σφραγίδες και επιστρώσεις κατάλληλες για τις συνθήκες σας
- Ασφάλεια: Επιλέξτε κεντρικές λειτουργίες που παρέχουν ασφαλή λειτουργία
Κοινά προβλήματα και λύσεις
Η βαλβίδα δεν λειτουργεί:
- Ελέγξτε τις ηλεκτρικές συνδέσεις στις ηλεκτρομαγνητικές βαλβίδες
- Επαληθεύστε την επαρκή υδραυλική πίεση για βαλβίδες που λειτουργούν με πιλότο
- Ψάξτε για μηχανικά εμπόδια
Αργή ή ακανόνιστη λειτουργία:
- Καθαρίστε ή αντικαταστήστε το βρώμικο υδραυλικό υγρό
- Ελέγξτε για αέρα στο σύστημα
- Επιθεωρήστε για φθαρμένα εξαρτήματα βαλβίδας
Εξωτερικές διαρροές:
- Αντικαταστήστε τις φθαρμένες τσιμούχες και τις φλάντζες
- Ελέγξτε την επιπεδότητα της επιφάνειας τοποθέτησης
- Επαληθεύστε τη σωστή ροπή του μπουλονιού
Βέλτιστες Πρακτικές
Εγκατάσταση:
- Διατηρήστε τα πάντα καθαρά κατά την εγκατάσταση
- Χρησιμοποιήστε κατάλληλες φλάντζες και στεγανοποιητικά υλικά
- Σφίξτε τα μπουλόνια στις καθορισμένες τιμές ροπής
Λειτουργία:
- Ξεκινήστε με χαμηλή πίεση για να ελέγξετε τη βασική λειτουργία
- Παρακολουθήστε τη θερμοκρασία και την πίεση του συστήματος
- Διατηρήστε το υδραυλικό υγρό καθαρό με κατάλληλο φιλτράρισμα
Συντήρηση:
- Τακτική λειτουργία της βαλβίδας δοκιμής
- Αλλάξτε το υδραυλικό υγρό σύμφωνα με το πρόγραμμα
- Τηρείτε λεπτομερή αρχεία συντήρησης
Μελλοντικές Τάσεις
Η βιομηχανία υδραυλικών βαλβίδων συνεχίζει να εξελίσσεται:
Έξυπνες βαλβίδες:Οι νέες βαλβίδες περιλαμβάνουν αισθητήρες και ηλεκτρονικά που μπορούν να αναφέρουν την κατάσταση και την απόδοσή τους. Αυτό βοηθά στην πρόβλεψη του πότε χρειάζεται συντήρηση.
Ενεργειακή απόδοση:Οι κατασκευαστές αναπτύσσουν βαλβίδες που σπαταλούν λιγότερη ενέργεια, συμβάλλοντας στη μείωση του λειτουργικού κόστους και των περιβαλλοντικών επιπτώσεων.
Ολοκλήρωση:Οι βαλβίδες γίνονται πιο συμπαγείς και ενσωματώνονται με άλλα εξαρτήματα του συστήματος, μειώνοντας τα σημεία διαρροής και τον χρόνο εγκατάστασης.
Ψηφιακός έλεγχος:Περισσότερες βαλβίδες έχουν σχεδιαστεί για να λειτουργούν με ψηφιακά συστήματα ελέγχου και δίκτυα Internet of Things (IoT).
Οι υδραυλικές βαλβίδες ελέγχου κατεύθυνσης είναι απαραίτητα εξαρτήματα που καθιστούν εφικτά τα σύγχρονα μηχανήματα. Από απλές βαλβίδες ενεργοποίησης/απενεργοποίησης έως εξελιγμένα συστήματα σερβομηχανισμού, αυτές οι συσκευές μετατρέπουν ηλεκτρικά ή μηχανικά σήματα σε ελεγχόμενη υδραυλική ισχύ.
Η κατανόηση του τρόπου λειτουργίας αυτών των βαλβίδων, των διαφορετικών τύπων τους και του τρόπου επιλογής και συντήρησης τους είναι ζωτικής σημασίας για οποιονδήποτε εργάζεται με υδραυλικά συστήματα. Καθώς η τεχνολογία προχωρά, αυτές οι βαλβίδες γίνονται πιο έξυπνες, πιο αποτελεσματικές και πιο ενσωματωμένες στα ψηφιακά συστήματα ελέγχου.
Είτε χειρίζεστε βαρύ εξοπλισμό, σχεδιάζετε συστήματα αυτοματισμού ή συντηρείτε υδραυλικά μηχανήματα, η γνώση των βαλβίδων ελέγχου κατεύθυνσης θα σας βοηθήσει να εργάζεστε πιο αποτελεσματικά και με ασφάλεια.
Επιλέγοντας τη σωστή βαλβίδα για την εφαρμογή σας και διατηρώντας τη σωστά, μπορείτε να εξασφαλίσετε αξιόπιστη λειτουργία και μεγάλη διάρκεια ζωής. Το κλειδί είναι να κατανοήσετε τις απαιτήσεις του συστήματός σας και να τις αντιστοιχίσετε με την κατάλληλη τεχνολογία βαλβίδων.
Θυμηθείτε, όταν έχετε αμφιβολίες, συμβουλευτείτε ειδικούς του υδραυλικού συστήματος ή κατασκευαστές βαλβίδων. Μπορούν να παρέχουν συγκεκριμένη καθοδήγηση για τις μοναδικές ανάγκες της εφαρμογής σας και να βοηθήσουν στη διασφάλιση της βέλτιστης απόδοσης του συστήματος.
