Όταν παρακολουθείτε μια μπουλντόζα να σηκώνει τη λεπίδα της ή να βλέπετε ένα εργοστασιακό ρομπότ να κινείται με ακρίβεια, υπάρχει ένα μικρό αλλά ισχυρό εξάρτημα που τα κάνει όλα δυνατά: η βαλβίδα ελέγχου κατεύθυνσης.
Αυτός ο οδηγός θα σας καθοδηγήσει σε όλα όσα πρέπει να γνωρίζετε για αυτά τα βασικά μέρη, από τον τρόπο λειτουργίας τους έως την επιλογή του κατάλληλου για τις ανάγκες σας.
Τι είναι μια βαλβίδα ελέγχου κατεύθυνσης;
Σκεφτείτε μια βαλβίδα ελέγχου κατεύθυνσης (DCV) ως αελεγκτής κυκλοφορίας για υγρά. Ακριβώς όπως ένα φανάρι κατευθύνει τα αυτοκίνητα σε μια διασταύρωση, ένα DCV κατευθύνει το υδραυλικό λάδι ή τον συμπιεσμένο αέρα μέσω διαφορετικών διαδρομών σε ένα μηχάνημα. Αυτές οι βαλβίδες είναι ο «εγκέφαλος» των συστημάτων ισχύος ρευστών, που λένε στο ρευστό πού να πάει και πότε.
Γιατί ονομάζονται βαλβίδες "Bang-Bang";
Πολλά DCV λειτουργούν σαν διακόπτης φώτων - είτε είναι πλήρως ενεργοποιημένα είτε πλήρως απενεργοποιημένα. Δεν υπάρχει ενδιάμεση θέση, γι' αυτό οι άνθρωποι μερικές φορές τις αποκαλούν βαλβίδες "bang-bang". Όταν αλλάζουν, το κάνουν γρήγορα και εντελώς.
Πώς λειτουργεί μια βαλβίδα ελέγχου κατεύθυνσης;
Τα βασικά μέρη
Κάθε DCV έχει αυτά τα κύρια στοιχεία:
Σώμα βαλβίδας:Αυτό είναι σαν το σπίτι που συγκρατεί τα πάντα. Έχει κανάλια στο εσωτερικό όπου μπορεί να ρέει υγρό.
Καρούλι ή Poppet:Αυτό είναι το κινούμενο μέρος που ελέγχει πραγματικά τη ροή. Σκεφτείτε το σαν μια συρόμενη πόρτα που ανοίγει και κλείνει διαφορετικά μονοπάτια.
Λιμένες:Αυτά είναι τα σημεία σύνδεσης στα οποία συνδέονται οι σωλήνες. Συνήθως φέρουν την ετικέτα:
- P= Πίεση (όπου εισέρχεται υγρό)
- T= Δεξαμενή (όπου επιστρέφει υγρό)
- Α και Β= Θύρες ενεργοποιητή (όπου το υγρό πηγαίνει να κάνει δουλειά)
Ενεργοποιητής:Αυτό είναι που κινεί το καρούλι. Θα μπορούσε να είναι μια λαβή που πιέζετε, ένα ηλεκτρικό πηνίο ή πίεση υγρού.
Πώς ελέγχει τη ροή
Όταν ο ενεργοποιητής μετακινεί το καρούλι, ευθυγραμμίζει διαφορετικές οπές και κανάλια μέσα στο σώμα της βαλβίδας. Αυτό δημιουργεί νέα μονοπάτια για τη ροή του υγρού. Είναι σαν να αναδιατάσσετε κομμάτια παζλ για να δημιουργήσετε διαφορετικά μονοπάτια.
Τύποι βαλβίδων ελέγχου κατεύθυνσης
Με το πώς κινούνται (εσωτερικός σχεδιασμός)
Βαλβίδες καρούλι
Αυτά χρησιμοποιούν ένα κυλινδρικό κομμάτι (το καρούλι) που γλιστράει μπρος-πίσω. Είναι σαν ένα συρόμενο παζλ όπου η κίνηση ενός κομματιού ανοίγει μερικά μονοπάτια και κλείνει άλλα. Είναι ευέλικτα αλλά επιτρέπουν μια μικρή διαρροή.
Βαλβίδες Poppet
Αυτά χρησιμοποιούν μια μπάλα, κώνο ή δίσκο που σηκώνεται από ένα κάθισμα για να επιτρέψει τη ροή ή πιέζει προς τα κάτω για να το σταματήσει. Σκεφτείτε έναν φελλό σε ένα μπουκάλι - όταν τον αφαιρείτε, ρέει υγρό. Αυτές οι βαλβίδες σφραγίζουν πολύ σφιχτά χωρίς σχεδόν καμία διαρροή.
Περιστροφικές Βαλβίδες
Αντί να ολισθαίνουν, αυτά περιστρέφονται για να ευθυγραμμίσουν διαφορετικά περάσματα. Είναι σαν να γυρίζετε ένα κλειδί σε μια κλειδαριά για να ανοίξετε διαφορετικές πόρτες.
Με τον τρόπο λειτουργίας τους
Χειροκίνητες Βαλβίδες
Τα χειρίζεστε με το χέρι χρησιμοποιώντας μοχλό, κουμπί ή πεντάλ. Είναι απλά και αξιόπιστα, όπως ένα χειροκίνητο κιβώτιο ταχυτήτων αυτοκινήτου.

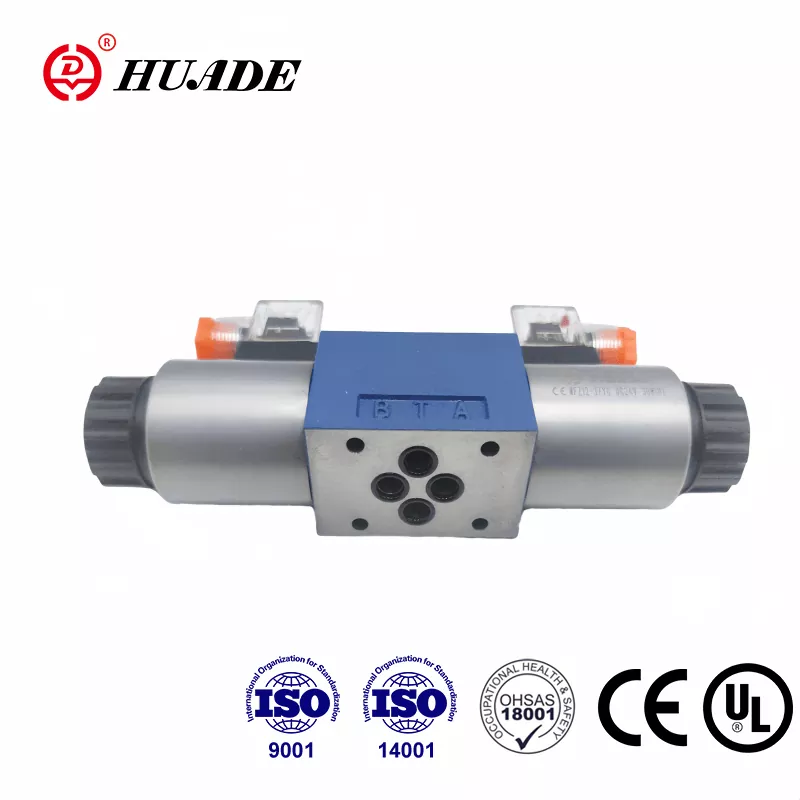

Ηλεκτρομαγνητικές βαλβίδες
Αυτά λειτουργούν ηλεκτρικά. Όταν στέλνετε ένα ηλεκτρικό σήμα, ένα μαγνητικό πηνίο κινεί τη βαλβίδα. Είναι σαν να έχετε ένα τηλεχειριστήριο για τη βαλβίδα σας.
Βαλβίδες που λειτουργούν με πιλότο
Αυτά χρησιμοποιούν πίεση υγρού για να μετακινήσουν τη βαλβίδα. Είναι χρήσιμα όταν χρειάζεστε πολλή δύναμη για να μετακινήσετε μια μεγάλη βαλβίδα, όπως η χρήση υδραυλικού τιμονιού σε ένα αυτοκίνητο.
Κατά αριθμό θέσεων και λιμένων
Το σύστημα ονομασίας μπορεί να φαίνεται μπερδεμένο στην αρχή, αλλά στην πραγματικότητα είναι απλό:
- Βαλβίδα 2/2:2 θύρες, 2 θέσεις (όπως διακόπτης on/off)
- Βαλβίδα 3/2:3 θύρες, 2 θέσεις (κοινές για κυλίνδρους μονής δράσης)
- Βαλβίδα 4/2:4 θύρες, 2 θέσεις (πρότυπο για κυλίνδρους διπλής ενέργειας)
- Βαλβίδα 4/3:4 θύρες, 3 θέσεις (περιλαμβάνει μια ουδέτερη μεσαία θέση)
Κεντρικές θέσεις (για βαλβίδες 3 θέσεων)
- Ανοιχτό κέντρο:Όλες οι θύρες συνδέονται μεταξύ τους - σαν να ανοίγετε όλες τις πόρτες σε ένα σπίτι
- Κλειστό κέντρο:Όλες οι θύρες είναι μπλοκαρισμένες - όπως το κλείσιμο όλων των θυρών
- Tandem Center:Η πίεση συνδέεται με τη δεξαμενή, αλλά οι θύρες του ενεργοποιητή είναι φραγμένες
- Float Center:Οι θύρες ενεργοποιητή συνδέονται με τη δεξαμενή, αλλά η πίεση είναι μπλοκαρισμένη
Επιλογή της σωστής βαλβίδας: Βασικές προδιαγραφές
Βαθμολογία ροής (Cv)
Αυτό σας λέει πόσο υγρό μπορεί να χειριστεί η βαλβίδα. Μετριέται ως γαλόνια ανά λεπτό (GPM) σε πτώση πίεσης 1 PSI. Σκεφτείτε το σαν τη διάμετρο ενός σωλήνα κήπου - μεγαλύτεροι αριθμοί σημαίνουν μεγαλύτερη ικανότητα ροής.
Εκτίμηση πίεσης
Αυτή είναι η μέγιστη πίεση που μπορεί να χειριστεί η βαλβίδα με ασφάλεια. Συνήθως επισημαίνεται ως PN (όπως PN350 για 350 bar) ή σε PSI. Μην υπερβαίνετε αυτό το όριο, διαφορετικά η βαλβίδα μπορεί να αποτύχει.
Χρόνος απόκρισης
Για τις ηλεκτρομαγνητικές βαλβίδες, αυτό είναι το πόσο γρήγορα μπορούν να αλλάξουν θέσεις, συνήθως μετρημένες σε χιλιοστά του δευτερολέπτου. Οι ταχύτεροι χρόνοι απόκρισης είναι καλύτεροι για εφαρμογές που χρειάζονται γρήγορες κινήσεις.
Κατηγορία διαρροής
Αυτό βαθμολογεί πόσο καλά σφραγίζει η βαλβίδα:
- Τάξη IV:Κάποια διαρροή (0,01% της ονομαστικής ροής)
- Κατηγορία V:Χαμηλή διαρροή
- Τάξη VI:Στεγανό στις φυσαλίδες (σχεδόν χωρίς διαρροή)
Από το απλό στο έξυπνο: Τύποι ελέγχου
Βαλβίδες On/Off (Τυπικές DCV)
Αυτές είναι οι βασικές βαλβίδες "μπαμ-μπαμ" για τις οποίες μιλήσαμε. Είναι είτε εντελώς ανοιχτά είτε πλήρως κλειστά. Είναι ιδανικά για απλές εργασίες όπως η σύσφιξη ενός εξαρτήματος ή η πλήρης επέκταση ενός κυλίνδρου.
Αναλογικές Βαλβίδες
Αυτοί είναι σαν διακόπτες dimmer για τη ροή του υγρού. Αντί μόνο για ενεργοποίηση/απενεργοποίηση, μπορούν να είναι μερικώς ανοιχτά για έλεγχο της ταχύτητας ροής. Αυτό σας δίνει ομαλό, μεταβλητό έλεγχο ταχύτητας. Είναι ιδανικά για εφαρμογές όπως η λειτουργία γερανού όπου θέλετε ομαλές κινήσεις.
Βαλβίδες σερβομηχανισμού
Αυτά είναι τα όργανα ακριβείας του κόσμου των βαλβίδων. Παρέχουν εξαιρετικά ακριβή έλεγχο και μπορούν να ανταποκριθούν στην ανάδραση για να διατηρήσουν ακριβείς θέσεις ή ροές. Χρησιμοποιούνται σε εφαρμογές υψηλής τεχνολογίας, όπως προσομοιωτές πτήσης και μηχανές CNC.
Εφαρμογές πραγματικού κόσμου
Κατασκευαστικός Εξοπλισμός
- Εκσκαφείς:Χρησιμοποιήστε πολλαπλές βαλβίδες 4/3 για να ελέγξετε τη μπούμα, τον βραχίονα, τον κάδο και την περιστροφή. Οι αναλογικές βαλβίδες που λειτουργούν με πιλότο παρέχουν στον χειριστή ομαλό έλεγχο.
- Μπουλντόζες:Χρησιμοποιήστε DCV για να ελέγξετε τη γωνία και το ύψος της λεπίδας, καθώς και τα συστήματα μετάδοσης κίνησης.
Βιομηχανοποίηση
- Μηχανές CNC:Χρησιμοποιήστε ηλεκτρομαγνητικές βαλβίδες DCV για τη σύσφιξη του εργαλείου και αναλογικές βαλβίδες για ακριβή τοποθέτηση.
- Γραμμές συναρμολόγησης:Τα πνευματικά DCV λειτουργούν αρπάγες, ανυψωτές και μηχανισμούς διαλογής.
Γεωργία
- Τρακτέρ:Εργαλεία ελέγχου μπλοκ βαλβίδων πολλαπλών καρουλιών όπως άροτρα και χλοοκοπτικά.
- Θεριζοαλωνιστικές μηχανές:Τα DCV ελέγχουν το ύψος της κεφαλής και την ταχύτητα καθαρισμού του ανεμιστήρα.
Αεροδιαστημική
- Εξοπλισμός προσγείωσης αεροσκάφους:Οι σερβοβαλβίδες παρέχουν ακριβή, αξιόπιστο έλεγχο για επέκταση και ανάκληση.
- Χειριστήρια πτήσης:Οι σερβοβαλβίδες υψηλής απόδοσης επιτρέπουν συστήματα fly-by-wire.
Επισκόπηση αγοράς: Ποιος κάνει τι
Η παγκόσμια αγορά βαλβίδων ελέγχου κατεύθυνσης αξίζει περίπου 8-10 δισεκατομμύρια δολάρια και αυξάνεται κατά 5-11% ετησίως. Οι βασικοί παίκτες περιλαμβάνουν:
- Bosch Rexroth:Γνωστό για τις στιβαρές υδραυλικές βαλβίδες και την ενσωμάτωση Industry 4.0
- Parker Hannifin:Προσφέρει ευρεία γκάμα τόσο για υδραυλικές όσο και για πνευματικές εφαρμογές
- Eaton/Danfoss:Ισχυρό σε κινητά υδραυλικά με έξυπνες τεχνολογίες βαλβίδων
- SMC:Κορυφαίος κατασκευαστής πνευματικών βαλβίδων με συμπαγή σχέδια υψηλής ροής
- Εορτασμός:Καινοτόμες πνευματικές λύσεις συμπεριλαμβανομένων των νησίδων βαλβίδων και των ψηφιακών πλατφορμών
- Moog:Σερβοβαλβίδες υψηλής ακρίβειας για απαιτητικές εφαρμογές
Το μέλλον: Έξυπνες βαλβίδες και βιομηχανία 4.0
Έξυπνες λειτουργίες
Οι σύγχρονες βαλβίδες γίνονται πιο έξυπνες με ενσωματωμένους αισθητήρες που παρακολουθούν:
- Θερμοκρασία
- Αριθμός κύκλων
- Ανατροφοδότηση θέσης
- Ρυθμοί ροής
- Επίπεδα μόλυνσης
Ψηφιακή Ενοποίηση
Οι νέες βαλβίδες μπορούν να επικοινωνούν χρησιμοποιώντας πρωτόκολλα όπως:
- IO-Link
- EtherNet/IP
- Profibus
- Modbus
Αυτό τους επιτρέπει να στέλνουν διαγνωστικά δεδομένα σε κεντρικά συστήματα ελέγχου, επιτρέποντας την προγνωστική συντήρηση.
Προβλεπτική Συντήρηση
Αντί να περιμένουν την αστοχία των βαλβίδων, τα έξυπνα συστήματα μπορούν να προβλέψουν πότε χρειάζεται συντήρηση με βάση δεδομένα σε πραγματικό χρόνο. Αυτό μειώνει τον απροσδόκητο χρόνο διακοπής λειτουργίας και εξοικονομεί χρήματα.
Αντιμετώπιση προβλημάτων κοινών προβλημάτων
Η βαλβίδα δεν ενεργοποιείται
Πιθανές αιτίες:Χωρίς ηλεκτρικό σήμα, καμένο πηνίο, χαμηλή πίεση πιλότου
Λύσεις:Ελέγξτε την τάση, ελέγξτε τη χειροκίνητη παράκαμψη, επαληθεύστε την παροχή αέρα/λαδιού πιλότου
Αργή ή σπασμωδική κίνηση
Πιθανές αιτίες:Εσωτερική διαρροή, μολυσμένο υγρό, λάθος μέγεθος βαλβίδας
Λύσεις:Ελέγξτε για διαρροή, αλλάξτε υγρό και φίλτρα, επαληθεύστε το μέγεθος της βαλβίδας
Μετακινήσεις ενεργοποιητή
Πιθανές αιτίες:Λάθος κεντρική θέση, φθαρμένο καρούλι, εξωτερική διαρροή
Λύσεις:Ελέγξτε τη διαμόρφωση της βαλβίδας, ελέγξτε για εσωτερική φθορά, επιθεωρήστε τις συνδέσεις
Εξωτερική διαρροή
Πιθανές αιτίες:Φθαρμένα στεγανοποιητικά, χαλαρά μπουλόνια, ραγισμένο σώμα
Λύσεις:Αντικαταστήστε τις τσιμούχες, ελέγξτε τη ροπή του μπουλονιού, επιθεωρήστε για ζημιές
Θόρυβος ή Υπερθέρμανση
Πιθανές αιτίες:Σπηλαίωση, βαλβίδα πολύ μικρή, πίεση πολύ υψηλή
Λύσεις:Ελέγξτε τη στάθμη του υγρού, επαληθεύστε το μέγεθος της βαλβίδας, προσαρμόστε τη ρύθμιση της βαλβίδας ανακούφισης
Βέλτιστες πρακτικές συντήρησης
Τακτικοί Επιθεωρήσεις
- Ελέγξτε για εξωτερικές διαρροές
- Αναζητήστε διάβρωση ή ζημιά
- Βεβαιωθείτε ότι όλες οι συνδέσεις είναι σφιχτές
- Εγχειρίδιο δοκιμής παρακάμψεις
Συντήρηση υγρών
- Δείγματα υγρού τακτικά για μόλυνση
- Αλλάξτε τα φίλτρα σύμφωνα με το πρόγραμμα
- Διατηρήστε τη θερμοκρασία του συστήματος κάτω από 140°F (60°C)
- Διατηρήστε τα σωστά επίπεδα υγρών
Προληπτικές Δράσεις
- Κυκλοφορήστε τις βαλβίδες περιοδικά για να αποφύγετε το κόλλημα
- Διατηρήστε απόθεμα ανταλλακτικών
- Εκπαιδεύστε τους χειριστές για τη σωστή χρήση
- Ιστορικό συντήρησης εγγράφων
Κάνοντας τη σωστή επιλογή
Όταν επιλέγετε μια βαλβίδα ελέγχου κατεύθυνσης, λάβετε υπόψη αυτούς τους παράγοντες:
Λειτουργία που απαιτείται:Πόσες θύρες και θέσεις χρειάζεστε;
Πίεση και ροή:Ποιες είναι οι απαιτήσεις του συστήματός σας;
Τύπος υγρού:Υδραυλικό λάδι, αέρας, νερό ή ειδικά υγρά;
Μέθοδος ελέγχου:Χειροκίνητη, ηλεκτρική ή πιλοτική λειτουργία;
Περιβάλλο:Θερμοκρασία, σκόνη, επικίνδυνες περιοχές;
Προϋπολογισμός:Αρχικό κόστος έναντι μακροπρόθεσμης αξιοπιστίας
Σύναψη
Οι βαλβίδες ελέγχου κατεύθυνσης είναι οι αφανείς ήρωες των σύγχρονων μηχανημάτων. Από τον εκσκαφέα σε ένα εργοτάξιο μέχρι το ρομπότ σε μια γραμμή συναρμολόγησης, αυτές οι βαλβίδες καθιστούν δυνατή την ελεγχόμενη κίνηση. Καθώς η τεχνολογία προχωρά, οι βαλβίδες γίνονται πιο έξυπνες και πιο ενσωματωμένες στα ψηφιακά συστήματα, αλλά η βασική τους δουλειά παραμένει η ίδια: ο έλεγχος της ροής του υγρού για τη δημιουργία χρήσιμης εργασίας.
Είτε σχεδιάζετε ένα νέο σύστημα, αντιμετωπίζετε προβλήματα σε ένα υπάρχον ή απλά προσπαθείτε να κατανοήσετε πώς λειτουργούν τα πράγματα, η κατανόηση των βαλβίδων ελέγχου κατεύθυνσης ανοίγει την πόρτα για την κατανόηση των συστημάτων ρευστού ισχύος που μας περιβάλλουν καθημερινά.
Το κλειδί της επιτυχίας με τα DCV είναι η αντιστοίχιση του σωστού τύπου βαλβίδας με τις συγκεκριμένες ανάγκες εφαρμογής σας, η σωστή διατήρησή τους και η παραμονή ενημερωμένη με τις εξελισσόμενες τεχνολογίες. Με αυτό το θεμέλιο, θα είστε καλά εξοπλισμένοι για να λαμβάνετε τεκμηριωμένες αποφάσεις σχετικά με αυτά τα κρίσιμα στοιχεία.
